第二十讲三元相图总结

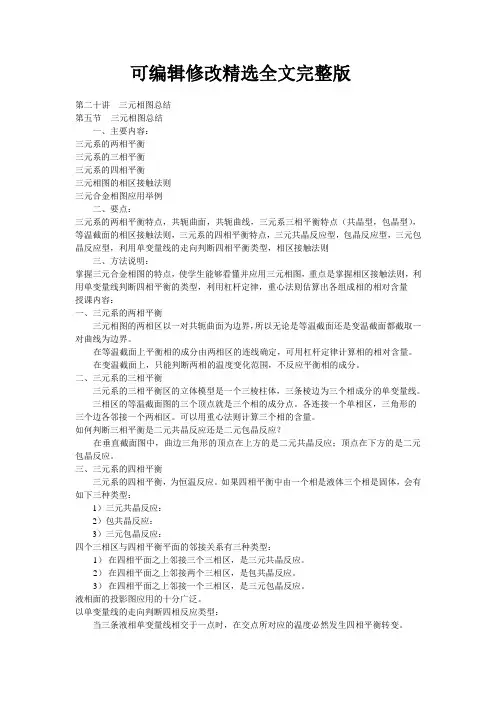

可编辑修改精选全文完整版第二十讲三元相图总结第五节三元相图总结一、主要内容：三元系的两相平衡三元系的三相平衡三元系的四相平衡三元相图的相区接触法则三元合金相图应用举例二、要点：三元系的两相平衡特点，共轭曲面，共轭曲线，三元系三相平衡特点（共晶型，包晶型），等温截面的相区接触法则，三元系的四相平衡特点，三元共晶反应型，包晶反应型，三元包晶反应型，利用单变量线的走向判断四相平衡类型，相区接触法则三、方法说明：掌握三元合金相图的特点，使学生能够看懂并应用三元相图，重点是掌握相区接触法则，利用单变量线判断四相平衡的类型，利用杠杆定律，重心法则估算出各组成相的相对含量授课内容：一、三元系的两相平衡三元相图的两相区以一对共轭曲面为边界，所以无论是等温截面还是变温截面都截取一对曲线为边界。

在等温截面上平衡相的成分由两相区的连线确定，可用杠杆定律计算相的相对含量。

在变温截面上，只能判断两相的温度变化范围，不反应平衡相的成分。

二、三元系的三相平衡三元系的三相平衡区的立体模型是一个三棱柱体，三条棱边为三个相成分的单变量线。

三相区的等温截面图的三个顶点就是三个相的成分点。

各连接一个单相区，三角形的三个边各邻接一个两相区。

可以用重心法则计算三个相的含量。

如何判断三相平衡是二元共晶反应还是二元包晶反应？在垂直截面图中，曲边三角形的顶点在上方的是二元共晶反应；顶点在下方的是二元包晶反应。

三、三元系的四相平衡三元系的四相平衡，为恒温反应。

如果四相平衡中由一个相是液体三个相是固体，会有如下三种类型：1）三元共晶反应：2）包共晶反应：3）三元包晶反应：四个三相区与四相平衡平面的邻接关系有三种类型：1）在四相平面之上邻接三个三相区，是三元共晶反应。

2）在四相平面之上邻接两个三相区，是包共晶反应。

3）在四相平面之上邻接一个三相区，是三元包晶反应。

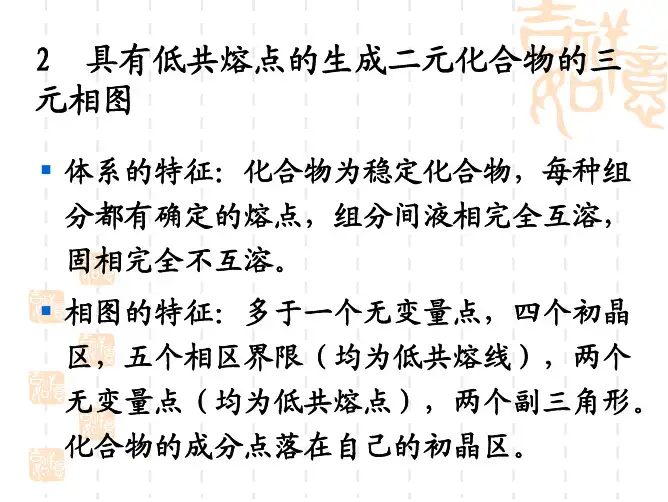

液相面的投影图应用的十分广泛。

以单变量线的走向判断四相反应类型：当三条液相单变量线相交于一点时，在交点所对应的温度必然发生四相平衡转变。

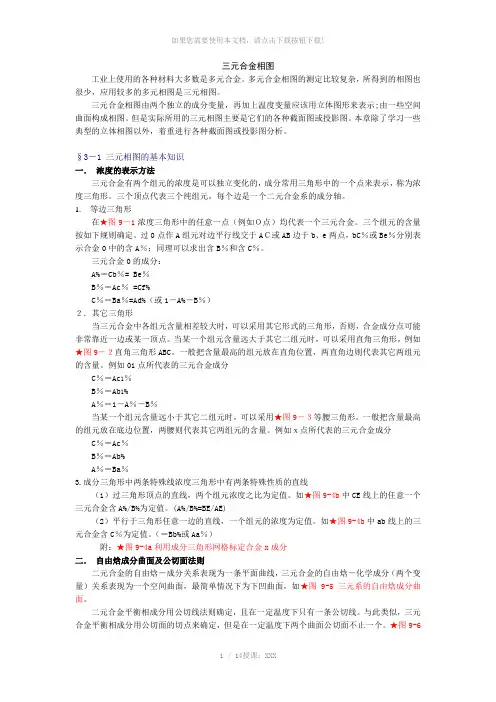

三元合金相图工业上使用的各种材料大多数是多元合金。

多元合金相图的测定比较复杂，所得到的相图也很少，应用较多的多元相图是三元相图。

三元合金相图由两个独立的成分变量，再加上温度变量应该用立体图形来表示;由一些空间曲面构成相图。

但是实际所用的三元相图主要是它们的各种截面图或投影图。

本章除了学习一些典型的立体相图以外，着重进行各种截面图或投影图分析。

§3－1 三元相图的基本知识一．浓度的表示方法三元合金有两个组元的浓度是可以独立变化的，成分常用三角形中的一个点来表示，称为浓度三角形。

三个顶点代表三个纯组元，每个边是一个二元合金系的成分轴。

1.等边三角形在★图9－1浓度三角形中的任意一点（例如Ｏ点）均代表一个三元合金。

三个组元的含量按如下规则确定。

过0点作A组元对边平行线交于AＣ或AB边于b、e两点，bC％或Be％分别表示合金0中的含A％；同理可以求出含B％和含C％。

三元合金0的成分：A%＝Cb％= Be％B％＝Ac％ =Cf%C％＝Ba％=Ad%（或1－A%－B％）２．其它三角形当三元合金中各组元含量相差较大时，可以采用其它形式的三角形，否则，合金成分点可能非常靠近一边或某一顶点。

当某一个组元含量远大于其它二组元时，可以采用直角三角形，例如★图9－２直角三角形ABC。

一般把含量最高的组元放在直角位置，两直角边则代表其它两组元的含量。

例如01点所代表的三元合金成分C％＝Ac1％B％＝Ab1%A％＝1－A％－B％当某一个组元含量远小于其它二组元时，可以采用★图9－３等腰三角形。

一般把含量最高的组元放在底边位置，两腰则代表其它两组元的含量。

例如ｘ点所代表的三元合金成分C％＝Ac％B％＝Ab%A％＝Ba％3.成分三角形中两条特殊线浓度三角形中有两条特殊性质的直线（1）过三角形顶点的直线，两个组元浓度之比为定值。

如★图9-4b中CE线上的任意一个三元合金含A%/B%为定值。

(A%/B%=BE/AE)（2）平行于三角形任意一边的直线，一个组元的浓度为定值。

第四章三元相图必要性：工业材料为多元合金本章主要内容：1. 三元相图的表达方式，使用方法2．几种基本的三元相图立体模型3．各种等温截面，变温截面及各相区在浓度三角形上的投影图4．典型合金的凝固过程及组织，各种相变过程及相平衡关系。

一、三元相图的成分表示法1．浓度等边三角形：三个顶点为纯组元，三条边为二元合金，三角形内任一点为三元合金2．三元合金成分确定n 浓度等边三角形3．浓度三角形中特殊线：平行浓度三角形任一边的直线从浓度三角形的一个顶点到对边的任意直线等腰三角形及直角坐标表示浓度二、杠杆定律及重心法则单相平衡勿须计算，四相平衡无从计算1．两相平衡：杠杆定律F4-5 三元相图中杠杆定律与重心法则共线法则：三元合金中两相平衡时合金成分点与两平衡相成分点在浓度三角形的同一直线上杠杆定律表达式α%=EO/DE×100%，β=OD/DE×100%注意：当一个合金O在液相的凝固过程中，析出α相成分不变时，液相成分一定沿α相成分点与O 点连线延长线变化。

2．三相平衡重心法则（重量三角形重心）x，y，z分别为α，β，γ成分点则nα%=oa/ax×100%，β=ob/by×100%，γ%=oc/cz×100%三、匀晶三元相图1．立体模型液相区，固相区，液、固两相区2．合金凝固过程及组织a.平衡凝固b.蝶形法则：F4-7 匀晶合金凝固中相成分变化凝固中固、液相成分沿固相面、液相面呈曲线变化，每一个温度下的固、液相成分连线在浓度三角形中投影呈蝴蝶3．等温截面匀晶三元系的等温截面两相区中的共轭线等温截面中两相区平衡两相的成分连线，共轭线的确定：实验确定，测定两平衡相中任一相的一个组元含量等温截面作用：1. 该温度下三元系中各合金的相态2．杠杆定律计算平衡相的相对量3．反映液相面、固相面走向和坡度，确定熔点、凝固点变温截面变温截面：某合金不同温度下状态分析合金的相变过程四、简单三元共晶相图1．立体模型： 简单三元共晶相图模型3个初晶液相面3条单变量线或二元共晶线一个三元共晶点,三相区开始面，结束面各相区在浓度三角形上的投影图投影图如图x 合金 n L→A ，L→A+B ，L→A+B+C表4-1 简单三元共晶中合金凝固后组织4． 等温截面 F4-15 简单三元共晶的等温截面二相区： 共轭线三相区：三角形，三个顶点代表成分点5．变温截面：平行于浓度三角形一边的变温截面cdF4-16：变温截面分析合金x的结晶过程：L→B，L→A+B，L→A+B+C练习：分析合金O的结晶过程4-17：通过顶点的变温截面注意：不能用杠杆定律，F4-17中A1g1 非四相平衡，五、固态有限溶解的三元共晶相图1．立体模型F4-18 固态有限溶解三元共晶模型三个液相面三个固溶体相面一个三元共晶固相面三个二元共晶完毕固相面三组二元共晶开始面三组六个固溶度面F4-20：固溶度面三条同析线及构成的一个同析台2．合金的凝固过程和组织合金I、II、III（合金x），VI、V、IV合金VI L→α，L→α+β，nα β，F4-23：凝固过程投影图合金VI：L→β，L→β+γ，L→β+α+γ α → β 同析反应n γ表4-2：各相区合金凝固过程及组织3．等温截面F4-24：不同温度下等温截面．变温截面F4-25：xy变温截面x1：L→α+β，L→α+β+γx2：L→α，L→α+β+γx3：L→α，L→α+γ，L→α+β+γx4：L→α，L→α+γ，α β nγx5：L→α，L→α+γ，α γF4-26：OP变温截面，六、有包共晶反应的三元相图1．立体模型包共晶反应L+A→M+CF4-27：空间模型4个液相面5条单变量线三相平衡反应开始面与结束面（二元n共晶结束与四相面重合）二元包晶反应开始面与F4-29：结束2个水平面，2个四相平衡点2．合金的凝固过程和组织F4-28中各点合金的组织如表4-3（表需修正有错误）如合金I：L→A剩余液相交np于n1：L+A→M 至n2点，A消失，L→M 液相沿e1E：L→M+B液相成分在E点：L→M+B+C3．等温截面4。
