《电磁铁的应用》PPT

《电磁铁的应用》PPT
总结：电磁继电器的应用
电铃
温度自动报警器
图中是为某温室大棚设计的温度自动报警器，当室内温度超过限度时，监测室的信号电铃就发出报警铃声
电源
电铃
温度自动报警器
图中是为某温室大棚设计的温度自动报警器，当室内温度超过限度时，监测室的信号电铃就发出报警铃声
电源
防盗自动报警装置王强同学为某仓库设计了一种防盗报警器，安在仓库的门口的地上，报警灯安在值班室内，请你说出其工作原理。
电流大小
线圈匝数
3.电磁铁工作的原理:
利用电流的磁效应.
4.电磁铁的应用:
有无铁芯
电磁起重机 、电磁继电器 、电铃等
1、当电磁铁线圈匝数一定时，通过电磁铁的 越大，电磁铁的磁性越强;当通过电磁铁线圈的电流一定时，电磁铁的 越多，电磁铁的磁性越强；
电流
匝数
2、电磁铁的优点:A.磁性有无可以用 来控制.B.磁性强弱可以用改变 的大小和线圈的 来控制。C.它的磁极可以通过改变 来控制。
不亮
响
亮
不响
5、电磁继电器在各种自动化装置中有很多应用，街道路灯自动控制就是其中应用之一。如图所示为模拟电路，其中A为电磁铁，B为照明电路，C为路灯，D为光敏电阻（白天光照强时，电阻变小，电磁铁磁性较强；夜晚光照弱时，电阻变大，电磁铁几乎无磁性），请你将电路连接完整，达到白天灯熄，夜晚灯亮的效果。（连线时导线不能交叉）
2、电磁继电器的实质就是一种利用 来 控制工作电路通断的开关。
低
弱
高
强
电磁铁
讨论：水位自动报警器的工作原理
水位自动报警装置是怎样连接并工作的？
要求：
3、若在水位不正常时要提醒工作人员，最好再安装一个电铃，电铃应该接在什么地方呢？

四年级下册科学课件-《电磁铁的应用》｜人教版 (共43张PPT)

四年级下册科学课件-《电磁铁的应用》｜人教版 (共43张PPT)
2、自动化控制（水位自动报警器、自动温控箱）
3、远距离操纵（工作场所温度高或环境恶劣时）
2019/12/26
磁悬浮列车
2019/12/26
磁悬浮列车是怎样运行的
• 磁悬浮列车是利用磁极吸引力和排斥力的高 科技交通工具。排斥力使列车悬起来，吸引力 让列车开动。磁悬浮列车车厢上装有超导磁铁 ，铁路底部安装线圈。通电后，地面线圈产生 的磁场极性与车厢的电磁体极性总保持相同， 两者“同名磁极相斥”，排斥力使列车悬浮起 来。
电路，电磁铁产生磁性，把衔铁吸住， 接通高压工作电路，绿灯亮，电动机
开始工作，红灯熄灭。当断开开关K
时，电磁继电器停止工作，红灯发光.
利用控制电路开关控制电磁铁的磁 性的有无，吸放衔铁带动触点控制 工作电路
电2019磁/12/26 继电器起到开关的作用
5、电磁继电器一些应用
• 水位自动报警器 • 自动温控箱
2019/12/26
磁悬浮列车
工作原理：
列车轨道上强电磁铁的磁 极与列车上的电磁铁的磁极是 同名磁极，相互推斥，使列车 悬浮，没有磨擦，减少阻力， 增加运行速度。
2019/12/26
信息的磁记录：记录声音、文字、图象 等信息的磁带的一面都涂有一层磁粉， 每一个磁粉粒就是一个小磁体，通过磁 头把磁粉磁化，把信息记录在磁带上。
你认为如何操作更安全？
2019/12/26
控制电路
电动机
工作电路
电磁继电器
1、定义： 电磁继电器是利用电磁铁控制的自动开关。
2019/12/26
2、电磁继电器的构造
它由电磁铁、 A
衔铁、弹簧 、
触点组成。
B
其工作电路 C
由低压控制
电路和高压

浙教版科学《电磁铁的应用》同步PPT(精选)课件

浙教版科学《电磁铁的应用》同步PPT(精选)课件
场主太傻，农场主却说，只有周围的土地上都种植了良种，我的庄稼才有好的花粉可以传授，才能拥有好的收成。如果只有我自己种 好种子，周围土地上都是劣质庄稼，那么，我的庄稼也必然难以获得好收成。尊敬的首脑先生，您觉得国家与国家之间的发展，是否
位未到达乙位置时， 灯亮。请说明电 也如这农夫种庄稼一样？只有这世界上的每一个国家都拥有空前的繁荣与进步，强大的国家才会更好地拥有无限广阔的销售市場和人
优点、应用
4、其它应用： 磁悬浮列车、磁带、磁盘等
如图所示是小明设计的温度自动报警器原理 图， 在水银温度计里封入一段金属丝，当在正常 工作的温度范围内时，绿灯亮；当温度升高达到 金属丝下端所指示的温度时，红灯亮，发出报警 信号，请按照题意要求，在图中连接好电路。
作业布置：
１、阅读课本:电话的介绍。 ２、完成作业本上的作业
向上 闭合
亮
灭 停止
状态
闭合
有磁 性
吸引
拉长
向下 闭合
灭
亮 运转
电磁继电器电路工作过程：
（二）电磁继电器
电磁继电器是一个由电磁 铁控制的自动开关。 优点１：
它可以用低电压和弱电流来 控制高电压和强电流。
所以人和动物之间、人和人之间、生命与生命之间都需要宽容和理解，都应该尊重与被尊重、都应该相互信赖。
电磁继电器的优点２： 实现自动控制或远程控制
（三）磁悬浮列车
上海磁浮列车是中德合作的友好 结晶,2002年12月31日通车,是全世界 第一条商业运营线,连接市区和浦东 机场,全程30千米,只需8 分钟,最高时 速高达430Km/h。
（三）磁悬浮列车
工作原理：
列车轨道上强电磁铁的磁极与列车上 9．《送灵澈上人》中表现作者在送别中自己闲适淡泊的情怀的句子是：荷笠带斜阳，青山独归远。《送灵澈上人》中描写斜阳下行人

《电磁铁的应用》PPT课件

《电磁铁的应用》PPT课件

B．M 接B，N 接D
C．M 接B，N接C
D．M 接A，N 接D
3．城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生， 令人痛心。为此，某同学设计了一种警示电路：在井口安装一环 形灯L，井盖相当于开关S；正常情况下(S闭合)，灯L不亮；一旦 井盖丢失(S断开)，灯L立即亮起，以警示行人。图中电路符合要 求的是( B )
原理：对方讲话时，使 话筒中的振动膜忽强忽 弱地振动，使碳粉分布 忽紧忽松，引起碳粒间 的电阻忽小忽大，使 通过听筒的电流忽强忽 弱，引起听筒中金属膜 振动忽强忽弱发出声音。
课堂小结
电磁继电器
磁悬浮列车 电磁铁应用
信息的磁记录
课堂练习
1．如图所示，电磁继电器能通过低压控制电路来间接地控制高 压工作电路。下列说法正确的是( B ) A．连有电动机的电路是低压控制电路 B．电磁继电器实际上是一个由电磁铁控制电路通断的开关 C．利用电磁继电器主要是为了节约用电 D．利用电磁继电器主要是为了操作方便
三、信息的磁记录
记录声音、文字、图象等信息的磁带的一面都涂有一层 磁粉，每一个磁粉粒就是一个小磁体，通过磁头把磁粉 磁化，把信息记录在磁带上。
信息的磁记录：现在接触的硬盘，除了你说的经过特定排序方式 存储外，基本是直接存储了。
磁卡是利用磁性载体记录英文与数字信息，用来章 电与磁
第3节 电磁铁的应用
知识回顾 什么是电磁铁？ 定义： 电磁铁是一个带有铁芯的通电螺线管。
电磁铁
电磁铁的组成
+
螺线管
铁芯
电磁铁
思考：电磁铁和一般的磁铁有什么不同？
电磁铁
电磁铁磁性的有无，可用通断电来控制； 电磁铁磁性的强弱，可用电流的大小来控制； 电磁铁极性的变换，可用改变电流方向来控制。

浙教版科学《电磁铁的应用》ppt精品课件1

浙教版科学《电磁铁的应用》ppt精品课件1

课堂练习
4、如图所示的自动控制电路中，当开关S断开时，工作电路 的情况是（ B ）
A．灯亮，电动机转起来，电铃响 B．灯亮，电动机转起来，电铃不响 C．灯不亮，电动机不转，电铃响 D．灯亮，电动机不转，电铃响
课堂练习
5、如图所示是一种水位自动报警器的原理示意图，当 水位达到金属块A时，出现的情况是（ A ）
听筒把变化的电流转化成声音：听筒里有一个电磁铁，当传入听筒 的电流流过电磁铁的线圈时，电磁铁能够吸引前面放着的一块薄铁片。 由于电流是变化的，电磁铁对薄铁片的吸引力也随之变化，从而使薄铁 片振动起来，发出声音，这样就可听到对方的讲话了。
现在的听筒种类更多，电话的功能 也越来越多，如，移动电话可播放视频， 上互联网等。
发电机、电动机、电磁超重机等机械中，以及洗衣机、电饭锅等家用电器中都用到了电磁铁。
话筒把声音信号转化成强弱变化的电流：话筒里有一个装有碳粒的金属盒，盒盖上有振动膜。
使它发出声音。当衔铁被吸下时，电磁铁被 触点分离，而与红灯触点接通，
6、电磁继电器的使用举例：
短路 而没有电流，
从而失去磁性，没有了磁性，衔铁不能被吸引而回到原来水平位 如，磁场的有无可以用开关来控制，磁场的强弱可以用电流大小来调节，磁场方向改变可以用电流方向的改变来实现。
课堂小结
1、电磁继电器： 电磁继电器是利用电磁铁来控制工作电路的一种自动开关。
2、电磁继电器的功能： 利用电磁铁，可以实现用低电压和弱电流电路的通断，来
控制高电压和强电流电路的通断。
课堂练习
电阻发生变化，1流、过碳粒电的电流磁就相继应地 电器在生产、生活中的应用非常广泛，它依
据的物理原理是（ A．连有电动机的电路是低压控制电路
3、如图所示为一种温度自动报警器的原理图．在水银温 利用电磁铁，可以实现用低电压和弱电流电路的通断，来控制高电压和强电流电路的通断。

第3节 电磁铁的应用（课件ppt 27张ppt 3个文件）

第3节 电磁铁的应用（课件ppt 27张ppt 3个文件）

（三）新课
一、电磁继电器 4、原理：
（三）新课
一、电磁继电器 5、活动
（三）新课
一、电磁继电器 6、电铃的工作原理 开关闭合，电路接通，电磁铁有磁性，吸引衔铁B，与B相连的 金属球敲击金属盘，发出铃声；同时，弹性片A被B带动向下运 动，电路断开，电磁铁磁性消失，衔铁B被A弹起，金属球离开 金属盘；此时电路又接通，电磁铁重新产生磁性……如此重复， 使金属球不断敲击金属盘而发出铃声。
（四）巩固练习
3、如图为一款“智能照明灯”的电路，灯L天暗时自动发光，天 亮时自动熄灭。控制电路中，电源电压恒定，R1为定值电阻，R2
为光敏电阻，其阻值随光照强度而变化。以下说法正确的是（ D）
A. 电磁继电器利用电磁感应原理工作 B.R2的阻值随光照强度的增大而增大 C. 当光照强度增大时，电压表示数增大 D. 若将R1换成阻值稍小的电阻，可缩短灯L的发光时间
块A处时（ A ）
A．红灯亮，绿灯灭 B．红灯灭，绿灯亮 C．红灯亮，绿灯亮 D．红灯灭，绿灯灭
（四）巩固练习
2、如图所示的自动控制电路中，当开关S闭合时，工作电路的情
况是( D )
A．灯亮，电动机不转动，电铃响 B．灯亮，电动机转动，电铃响 C．灯不亮，电动机转动，电铃响 D．灯不亮，电动机不转动，电铃响
（三）新课
二、磁悬浮列车 1、原理：同名磁极相互排斥，异名磁极相互吸引
（三）新课
三、信息的磁记录 1、硬盘
（三）新课
三、信息的磁记录 2、磁卡
（三）新课
三、信息的磁记录 3、磁头
（三）新课
三、信息的磁记录 4、电磁起重机
（三）新课
四、电话
（四）巩固练习
1、如图是一种水位自动报警器的原理示意图，当水位升高到金属

初中物理《电磁铁的应用》(共27张)ppt2


2. 你知道下列用电器中没 有用到电磁铁的是 ( B ) A. 电铃 B. 微波炉. D . 电磁继电器
C. 电磁起重机
3 、如图所示是我国的第一条磁 悬浮列车。磁悬浮列车的车厢和 铁轨上分别安放着磁体 , 车厢用 的磁体大多是通有强大电流的电 磁铁,通过磁体间的相互作用 ,车 身离开铁轨 , 实现悬浮运行。磁 悬浮列车车速理论上可达 1000 千 米/时。现有下列说法:
A. VCD的光碟. B．公用电话的磁卡. C. 电脑中保存数据的硬盘 D. 摄象机中的录像带
1、不要做刺猬，能不与人结仇就不与人结仇，谁也不跟谁一辈子，有些事情没必要记在心上。 2、相遇总是猝不及防，而离别多是蓄谋已久，总有一些人会慢慢淡出你的生活，你要学会接受而不是怀念。 3、其实每个人都很清楚自己想要什么，但并不是谁都有勇气表达出来。渐渐才知道，心口如一，是一种何等的强大! 4、有些路看起来很近，可是走下去却很远的，缺少耐心的人永远走不到头。人生，一半是现实，一半是梦想。 5、你心里最崇拜谁，不必变成那个人，而是用那个人的精神和方法，去变成你自己。 6、过去的事情就让它过去，一定要放下。学会狠心，学会独立，学会微笑，学会丢弃不值得的感情。 7、成功不是让周围的人都羡慕你，称赞你，而是让周围的人都需要你，离不开你。 8、生活本来很不易，不必事事渴求别人的理解和认同，静静的过自己的生活。心若不动，风又奈何。你若不伤，岁月无恙。 9、命运要你成长的时候，总会安排一些让你不顺心的人或事刺激你。 10、你迷茫的原因往往只有一个，那就是在本该拼命去努力的年纪，想得太多，做得太少。 11、有一些人的出现，就是来给我们开眼的。所以，你一定要禁得起假话，受得住敷衍，忍得住欺骗，忘得了承诺，放得下一切。 12、不要像个落难者，告诉别人你的不幸。逢人只说三分话，不可全抛一片心。 13、人生的路，靠的是自己一步步去走，真正能保护你的，是你自己的选择。而真正能伤害你的，也是一样，自己的选择。 14、不要那么敏感，也不要那么心软，太敏感和太心软的人，肯定过得不快乐，别人随便的一句话，你都要胡思乱想一整天。 15、不要轻易去依赖一个人，它会成为你的习惯，当分别来临，你失去的不是某个人，而是你精神的支柱;无论何时何地，都要学会独立行走 ，它会让你走得更坦然些。 16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难 。 17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。 21、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 22、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 23、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 24、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给 时间来定夺。 25、没什么好抱怨的，今天的每一步，都是在为之前的每一次选择买单。每做一件事，都要想一想，日后打脸的时候疼不疼。 26、运气是努力的附属品。没有经过实力的原始积累，给你运气你也抓不住。上天给予每个人的都一样，但每个人的准备却不一样。不要羡 慕那些总能撞大运的人，你必须很努力，才能遇上好运气。

电磁铁的应用[下学期]PPT课件(初中科学)

地控制
控制的开关,利用电磁继 压电路中的通断间接
压电应用的（ ） A电铃 B微波炉 C电磁起重机 D电磁继电器
做一做
3.如图当开关S闭合后， 要使电磁铁磁性增强，
可采用的方法是（ Ａ ）
A滑片P向左移动 B 滑片P向右移动 C减少线圈的匝数 D增加通电的时间
4使通电螺线管磁性增强的操作是（Ａ）
A 把线圈的匝数增加一倍 B 改变电流方向 C 把电流强度大小减少一半 D 把螺线管中的铁芯抽出来
5、在图所示装置中，当工作电路产生故障
而断开时红灯亮，而且铃响报警；当故障排 除后工作电路接通，绿灯就亮，试说明原因。
6、如图所示，小磁针在纸面内能自由转动。闭合 开关后，通电螺线管的上端为N极，则小磁针将沿 ___________方向转动。当滑动变阻器的滑片向b
电铃
１、电铃的主要结构 电磁铁 铁铃 弹簧片 小锤 ２、视察电铃工是如何工作的 电路闭合通电，电磁铁产生磁性 磁性吸引弹簧片，铁锤打击铁铃而发声 电路断开，电磁铁失去磁性
弹簧片的弹性，使电路又重新闭合。
讨论：电磁选矿机和电磁起重机是如何工作 的，请你用电磁铁的特点，进行解释
电磁选矿机
工作原理：不同矿物质具 有不同的磁性，用可以旋 转的圆形电磁铁吸引这些 矿物质，由于它们受到的 磁力不同，从而可以把不 同磁性的矿物质分开。
磁悬浮列车
工作原理：列车 轨道上强电磁铁 的磁极与列车上的电磁铁的 磁极是同名磁极相互排挤， 使列车悬浮，消除了磨擦， 减少阻力，增加运行速度。
信息的磁记录：记录声音、文字、图象等信 息的磁带的一面都涂有一层磁粉，每一个磁 粉粒就是一个小磁体，通过磁头把磁粉磁化， 把信息记录在磁带上。
1、电磁继电器是由 电器,可以通过控制

初中物理《电磁铁的应用》(共31张)ppt3

复习：

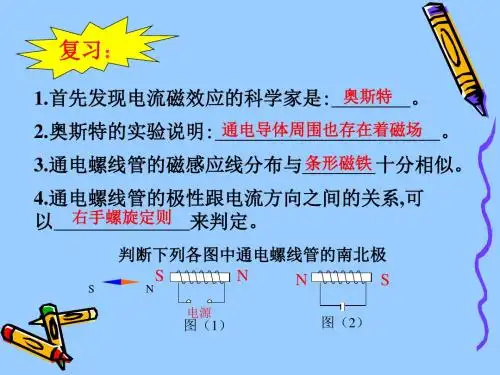

1.首先发现电流磁效应的科学家是: 奥斯特 。 2.奥斯特的实验说明: 通电导体周围也存在着磁场 。 3.通电螺线管的磁感应线分布与 条形磁铁 十分相似。 4.通电螺线管的极性跟电流方向之间的关系,可 以 右手螺旋定则 来判定。
判断下列各图中通电螺线管的南北极 S N N S N
图（1）
电源
S
磁带
软盘
练习：
1.通电螺线管的磁性强弱与 电流的大小 、
线圈的匝数 和 有无插入铁芯 有关。 2.如图所示,当滑动变阻器 的滑片向右移动时，电磁 铁中的磁性将 减弱 。
3.如图所示，要使电磁铁磁性最强，正确 的接法是 （ D ） A 、S 1接1 ，S 2接3 B 、S 1接1 ，S 2接4 C 、S 1接2 ，S 2接4 D 、S 1接2 ，S 2接3 R 1 2 S1 R S2 3 4
电磁继电器的构造
衔铁 触点 电磁铁 弹簧
学习使用电磁继电器
S M
S1 S2
工作电路 控制电路 工作原理 当开关S1闭合时，电磁铁通电 吸下 开关S的触点 产生____ 磁性，将衔铁______, 接通 电流 通过，电动机 _____，工作电路在有_____ 便转动起来。
电磁继电器的应用
2008年5月12日 四川汶川特大地 震，造成34处堰 塞湖危险地带。
电磁铁的应用
合上 开关 产生 磁力 弹片被 吸住 铃被 敲响 电路 断开 弹片 复原 电路 接通
电磁起重机 工作原理：
接通电流,电磁铁产生磁性,把 铁质物体吸起,放下时,只要断开电 流即可。
电磁选矿机
工作原理： 不同矿物质具有不同的 磁性，这些矿物质在电磁铁 吸引下，受到的磁力不同， 从而可以不同矿物质分开。
图（2）

电磁铁的应用(PPT课件(初中科学)18张)


1.3 电磁铁的应用
回顾旧知
1.电磁铁概念： 带有铁芯的通电螺线管。 2.影响电磁铁磁性强弱的因素：电流的大小、线圈的匝数以及有无插
入铁芯。 3.电磁铁磁性的有无，可通过_开___关__（__通__断___电__）_来控制； 4.电磁铁磁极极性的变换，可通过_改___变__电__流__方___向___来控制。
应用1：电磁继电器
电磁继电器是一个由电磁铁控制的自动开关。 使用电磁继电器可以用低电压和弱电流电路的通断，来控制高电压和强 电流电路的通断。
高压电
应用1：电磁继电器 结构
如果控制电路的开关闭合，将产生什么？
电磁铁 A 衔铁 B 弹簧 C 动触点 D
电磁继电器
应用1：电磁继电器 工作原理
应用1：电磁继电器 工作原理
所吸引，同时被轨道上稍后一点的电磁体（N极）所排挤——结果是前 面“拉”，后面“推”，使列车前进。
应用3：信息的磁记录
移动硬盘
计算机硬盘
存储卡
应用3：信息的磁记录
盘片表面磁性 颗粒（小磁体）
(电磁铁)
记录磁场使盘 片上磁性颗粒按照 它的方向排列。
声音、图像、 数字等信息
电信号
记录 磁场
电磁铁
磁性颗粒按记录 磁场的方向排列
练一练
2．城市下水道井盖丢失导致行人坠入下水道的悲剧时有产生，令人 痛心。为此，某同学设计了一种警示电路：在井口安装一环形灯L， 井盖相当于开关S；正常情况下(S闭合)，灯L不亮；一旦井盖丢失(S 断开)，灯L立即亮起，以警示行人。图中电路符合要求的是( B )
应用1：电磁继电器
应用1：ቤተ መጻሕፍቲ ባይዱ磁继电器
练一练
3.如图是拍摄机动车闯红灯的摄像系统工作原理示意图。光控开关接收到 红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统 在电路接通时可自动拍摄违章车辆。下列有关说法中，正确的是（ C ） A．只要光控开关接收到红光，摄像系统 就会自动拍摄 B．机动车只要驶过埋有压力开关的路口， 摄像系统就会自动拍摄 C．只有光控开关和压力开关都闭合时， 摄像系统才会自动拍摄 D．将光控开关和压力开关并联，也能起到相同的作用
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、什么是电磁铁？
1.定义：
电磁铁是一个带有铁芯的通电螺线管.
通电螺线管
2.构造：
铁芯
二、电磁铁：
1、对于一个简易的电磁铁，并思考下列问题：
（1）你用什么方法证明你的电磁铁具有磁性？ （２）你是怎样来控制电磁铁磁性的有无？
可通过（开关）电流的通断来控制
（３ ） 你能控制电磁铁磁性的强弱吗？ 改变电流的大小和改变线圈的匝数 多少来控制
如图是电磁选矿机和电磁起重机，请你根 据电磁铁的原理，说明这两种机械的工作 原理。
2.电磁选矿机
工作原理：
不同矿物质具有不同的磁性， 用可以旋转的圆形电磁铁吸引 这些矿物质，由于它们受到的 磁力不同，从而可以把不同磁 性的矿物质分开。
电磁铁
转盘
AB
电磁铁应用
思考： 铁矿石应该落入哪 个容器中？
啊 电话也是一个电磁感应器啊！
可视电话 无绳电话
手机
(1)构造:由 话筒 ,电源, 听筒串联在电路中 组成的.
(2)基本工作原理 声音(振动) 话筒 电流的变化
听筒 振动(声音)
7、话筒 主要由金属盒,碳粒和膜片等组成,可以 把声音信号转化成按声音的强弱变化 的电流信号.
工作原理:是当人对话筒说话时,声音使 膜片振动,膜片忽松忽紧,压挤 碳粒,使电阻忽大忽小,在电路 中产生了强弱按声音振动而 变化的电流信号.
8、听筒
主要由永磁铁 螺线管 和 薄铁片等组成 可以把按声音振动而强弱变化的电流信 号转化成相应的声音信号.
工作原理是: 当从话筒传来按说话声音 的振动而强弱变化的电流 信号时,磁体对铁片的吸引 力也发生强弱变化,使铁片 振动起来,产生和对方说话 相同的声音信号.
分析
红灯 绿灯
1、如图当开关S闭合后，要 使电磁铁磁性增强可采用
电
电磁阀的其它 应用：燃气热水
磁
器的电磁阀门、
阀
全自动洗衣机的 进、排水系统等
四、磁悬浮列车
工作原理：列车轨道上强电 磁铁的磁极与列车上的电磁 铁的磁极是同名磁极，相互 推斥，使列车悬浮，没有摩 擦，减少阻力，增加运行速 度。
磁悬浮列车是怎样运行的
与常规的动力来自于机车头的火车不同，磁悬浮
列车的动力来自于轨道。轨道两侧装有电磁体，它与列车
上的磁铁相互作用。
通电后，地面线圈产生的磁场极性与车厢的电磁
体极性总保持相同，两者“同名磁极相斥”，排斥力使列
车悬浮起来。
列车行驶时，车头的磁铁（N极）被轨道上靠前
一点的电磁体（S极）所吸引，同时被轨道上稍后一点的
电磁体（N极）所排斥———结果是前面“拉”，后面
接触式
1）工作原理:利用电磁铁控制工作电路的通 断的装置.
2） 构造:由电磁铁, 低压电源和电键组成控制 电路.
由电动机, 高压电源和 电磁继电器触 点组成工作电路
3）作用 :电磁继电器可以用低电压弱电流控制 高电压强电流的工作电路,可以实现自动 控制, 遥控和远距离操作等.例：水位报 警器，温度、火警、防盗报警器等。
