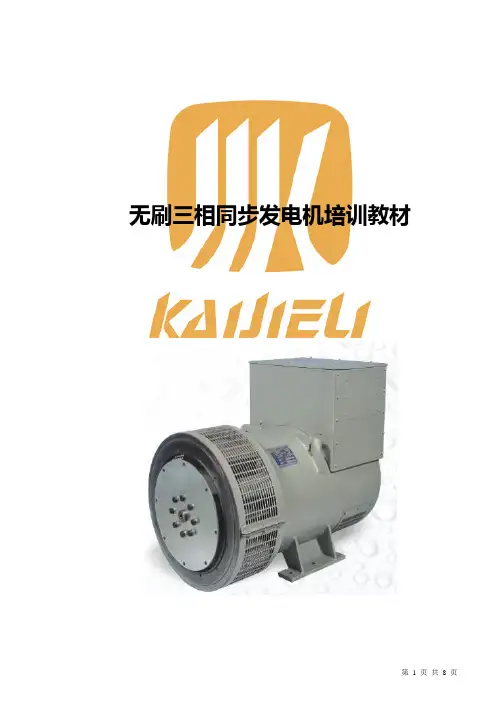

无刷三相同步发电机培训教材第一章简介我们所指的发电机是无刷三相同步发电机(以下简称发电机)。
它们的用途是：与往复式内燃机相配套组成发电机组，可作为国防、邮电通讯、机场、医院、大厦以及石油勘探、工矿企业等部门的固定电源或备用电源。
第二章工作原理往复式内燃机往复式内燃机带动主机转子旋转，励磁机定子的剩磁（磁钢）切割励磁机转子的线圈发电，通过旋转整流器将交流转化成直流给主机转子励磁，主机转子线圈产生的磁场切割主机定子线圈发电。
然后，A VR 对主机定子的输出电压作出反馈（一般是两相检测，一个作为信号电压，一个作为电源电压），通过控制励磁机的磁场电流，来达到控制主机磁场电流的要求。
第三章TWG系列无刷三相同步发电机介绍表1---旧TWG系列无刷三相同步发电机表2---新TWG系列无刷三相同步发电机1、产品型号定义（新系列）：TWG 3.1 E 1TWG表示系列特征号机座号---2: 200, 3: 250, 4: 315, 5: 400.1表示为新一代发电机（与旧系列的区别）铁心长度结构方式---1：单轴承2：双轴承2、无刷的定义：没有电刷，与有刷发电机的区别。
用励磁机取代电刷的功能，励磁机也是一个小发电机，所以有时也称之为两级发电机。
3、三相的说明：我们的发电机可以接成单相的（8个端子，12引出线），但功率仅相当于三相时的约60%。
所以我们的发电机还可以接成不同的电压，最典型的有两种，一种是串联星形，一种是并联星形。
注意: 发电机的电压、频率、相数---不同的电网要求、不同的负载4．同步：发电机转子的转速与旋转磁场的转速是一样的，与异步机不同。
n=60f/p---n: 转速(r/min), f: 频率(Hz), p: 极对数（4极，1500r/min, 50Hz, 380-400-415V）（4极，1800r/min, 60Hz, 440-460-480V）第四章发电机的基本概念1．发电机的功率是如何定义的？（我们这里指陆用）（kW=kV Ax0.8）1)持续功率S1/40℃：在额定负载下运行,绕组绝缘允许每12小时过载1小时,每年运行时间无限制;2）备用功率40℃:在恒定负载下运行,每年最多运行500小时(连续运行时最多300小时),绕组温升允许超过H级温升.3）备用功率27℃:在恒定负载下运行,每年最多运行500小时(连续运行时最多300小时),绕组温升允许超过H级温升.备用功率27℃>备用功率40℃>持续功率S1/40℃2. 发电机的选型1）根据负载的大小2）考虑发电机的效率(确定油机): 发动机的功率x发电机的效率=发电机的功率注意: 发电机的效率在不同的电压和负载下它的值是不同的.3）根据负载的性质1.线性负载: 简单的负载大小相加2.瞬态负载(如电动机): 考虑瞬态特性3.非线性负载(如UPS,SCR): 考虑电抗和温升(非线性负载产生的5次和7次对其他负载产生干扰)注: 2/3绕组节距---消除能产生零线环流和波形畸变的三次谐波, 有利于并联运行.3. 温升定义和绝缘等级电机的绕组电阻产生铜耗, 铁心中的铁耗和其它机械磨损等原因,电机在工作时会产生热量,引起电机绕组的温度升高,从而引起发电机绕组的绝缘老化或损坏.我们定义电机绕组温度的升高值(相对值)为发电机的温升.基于环境温度40℃, 各种绝缘等级的允许温升如下:A(60K)-E(75K)-B(80K)-F(105K)-H(125K)4. 环境温度和海拔高度对发电机功率的影响注意：与柴油机一起工作，柴油机发热会使整个空间内温度超过40℃，所以机房的排气通风必须满足使发电机的进风温度不超过40℃的要求。
