发电机基础知识讲解

初三物理发电机原理发电机是一种将机械能转换为电能的设备。

它在我们日常生活中扮演着至关重要的角色，为我们提供了稳定的电力供应。

那么，初三物理课本上学到的发电机原理是什么呢？本文将详细讲解初三物理发电机原理。

一、直流发电机原理直流发电机是最基本的发电机类型，它由一个旋转的励磁磁场和一个固定的电枢组成。

当励磁磁场旋转时，它会产生一个交变的磁通量，进而感应出电枢中的电动势。

根据洛伦兹力的方向，电枢上会产生一个逆时针或顺时针的电流。

这样，我们就成功地将机械能转换为电能了。

二、交流发电机原理交流发电机与直流发电机的原理略有不同。

在交流发电机中，旋转的磁场是通过一个称为转子的部件产生的。

转子由一个或多个绕组组成，并通过刷子与外部电路相连。

当转子旋转时，交变的磁场产生，并感应出定子中的电动势。

由于交流发电机中的磁场和电动势都是交变的，因此它可以提供交流电。

三、感应电动机原理感应电动机可视为反向的发电机。

当感应电动机的定子上通电时，产生的磁场会感应出转子上的电动势，进而引起转子上的电流。

根据洛伦兹力的方向，转子会受到一个力矩，从而开始旋转。

通过这种方式，感应电动机把电能转换为机械能。

四、发电机的应用发电机的应用非常广泛。

它们被广泛用于发电厂，为我们提供家庭和工业用电。

此外，发电机也被用于交通工具，如汽车、火车和船只中。

这些交通工具需要发电机来为各种电子设备供电。

此外，发电机还被用于太阳能光伏系统，通过将太阳能转换为电能来为家庭和企业提供清洁的能源。

总结：初三物理课本上的发电机原理主要包括直流发电机原理、交流发电机原理和感应电动机原理。

直流发电机通过旋转的励磁磁场产生电动势，将机械能转换为电能。

交流发电机则通过旋转的转子产生交变的磁场，感应出定子中的电动势，从而提供交流电。

感应电动机与发电机相反，将电能转换为机械能。

发电机在我们的生活中起到了至关重要的作用，为我们提供了稳定的电力供应。

它们被广泛应用于发电厂、交通工具和太阳能光伏系统等领域。

30个发电机的基础知识点1、什么是“同步”发电机？同步转速是如何确定的？答：发电机是发电厂的心脏设备，发电机按其驱动的动力大致可分为水轮发电机（水力）和汽轮发电机（蒸汽）。

本书所涉及的内容均是指同步发电机（限于立式水轮发电机）。

发电机在正常运行时，在发电机定转子气隙间有一个旋转的合成磁场，这个磁场由两个磁场合成：转子磁场和定子磁场。

所谓“同步”发电机，就是指发电机转子磁场的转速（原动机产生）与定子磁场的转速（电力系统频率决定）相等。

转子磁场由旋转的通有直流电的转子绕组（磁极）产生，转子磁场的转速也就是转子的转速，也即整个机组的转速。

转子由原动机驱动，转速由机组调速器进行调节，这个转速在发电机的铭牌上都有明确标示。

定子旋转磁场由通过三相对称电流的定子三相绕组（按120°对称布置）产生，其转速由式确定（式中：p为转子磁极对数；f为电力系统频率；n为机组转速）。

从式中可见，对某一具体的发电机，其磁极对数是固定不变的，而我国电力系统的频率也是固定的，即50Hz（也称工频），可见每一具体的发电机的定子旋转磁场的转速在发电机制造完成后就是“定值”。

当然，电力系统的频率并不能真正稳定在50Hz的理论值，而是允许在这个值的上下有微小的波动，也即定子磁场在运行中实际是在额定转速值的周围动态变化的。

转子磁场为了与定子磁场同步也要适应这个变化，也即机组的转速作动态的调整。

如果转速不能与定子磁场保持一致，则我们说该发电机“失步”了。

2、什么是发电机的飞轮力矩？它在电气上有什么意义？答：发电机飞轮力矩，是发电机转动部分的重量与其惯性直径平方的乘积。

看起来它是一个与电气参数无关的量，其实不然，它对电力系统的暂态过程和动态稳定影响很大。

它直接影响到在各种工况下突然甩负荷时机组的速率上升及输水系统的压力上升，它首先应满足输水系统调节保证计算的要求。

当电力系统发生故障，机组负荷突变时，因调速机构的时滞，使机组转速升高，为限制转速，机组需一定量的飞轮力矩越大，机组转速变化率越小，电力系统的稳定性就越好。

发电机重要基础知识点发电机是将机械能转化为电能的设备，广泛应用于发电、工业生产和家庭用电等领域。

在学习发电机的基础知识时，以下几个点是非常重要的：1. 电磁感应原理：发电机的核心原理是电磁感应。

当导体在磁场中运动时，它会产生感应电动势。

根据法拉第电磁感应定律，磁通量的变化率与感应电动势成正比。

发电机通过转子上的磁场和定子上的导线相互作用，使得导线中产生电流。

2. 构造与工作原理：发电机通常由转子、定子和磁场等部分组成。

转子是一个绕在轴上的导体线圈，通常称为电枢。

定子是一组定位固定的导体线圈，也被称为感应线圈。

当转子旋转时，由于转子和定子之间产生电磁感应作用，导线中会产生电流。

这时，通常通过电刷和集电环将电流导出。

3. 类型和应用：根据不同的工作原理和结构，发电机可以分为直流发电机和交流发电机。

直流发电机通过永磁体和电刷与转子接触，产生直流输出电流。

交流发电机则通过转子上的励磁线圈产生交变磁场，从而产生交流输出电流。

发电机应用广泛，包括火力发电、水力发电、风力发电、家用发电等。

4. 效率和功率的计算：发电机的效率是指输出电功率与输入机械功率之比。

通常用百分比表示，理想情况下效率达到100%。

功率则是指单位时间内所做的功，以瓦特（W）为单位。

发电机的额定功率是指其能够持续输出的最大功率。

5. 维护与故障排除：发电机在使用过程中需要定期进行维护，包括清洁、润滑和紧固等。

常见的故障包括磁场故障、接线故障、绝缘故障等，需要通过检修和更换部件进行排除。

以上是发电机重要的基础知识点，掌握这些知识可以帮助我们更好地理解发电机的工作原理和应用，有助于我们在实际应用中进行维护和故障排除。

发电机培训资料发电机是一种能够将机械能转化为电能的设备，广泛应用于各个领域。

为了能够正常地运行和维护发电机，进行发电机培训是非常必要的。

本文将提供一些发电机培训资料，帮助您了解发电机的基本原理、运行维护和故障排除等方面的知识。

一、发电机的基本原理1. 发电机的工作原理：了解发电机是如何将机械能转化为电能的，通过感应法则和右手定则的解释，让学员深入了解发电机的基本工作原理。

2. 发电机的构造：详细介绍发电机的结构和组成部分，包括转子、定子、励磁系统等，以便学员能够对发电机的整体结构和各个部件的功能有一个全面的了解。

3. 发电机的类型：介绍常见的发电机类型，包括交流发电机和直流发电机等，了解它们的不同特点和适用范围。

二、发电机的运行维护1. 发电机的启动和停机：介绍发电机的启动和停机步骤，包括机械启动和电启动等，让学员了解如何正确操作发电机的启停过程。

2. 发电机的运行参数监测：介绍发电机运行过程中需要监测的参数，包括电压、电流、转速、温度等，以便及时发现并解决运行异常问题。

3. 发电机的维护保养：详细介绍发电机的定期维护工作，包括清洁、润滑、紧固等，帮助学员掌握正确的发电机维护方法，延长发电机的使用寿命。

三、发电机故障排除1. 发电机故障的分类：介绍常见的发电机故障类型，包括电气故障、机械故障和控制故障等，帮助学员对故障进行分类和理解。

2. 发电机故障诊断：详细介绍发电机故障的诊断步骤和方法，包括观察、测量和分析等，让学员能够准确地判断发电机故障的原因和解决方案。

3. 发电机故障的修复：介绍发电机故障修复的基本原则和注意事项，包括更换零配件、调整电气连接等，帮助学员进行故障排除和修复工作。

四、发电机的安全操作1. 发电机的安全操作规程：介绍发电机的安全操作规程和注意事项，包括接地、防护措施和操作流程等，帮助学员在操作发电机时遵守安全规定，确保人身安全和设备正常运行。

2. 发电机的安全设施：介绍发电机常见的安全设施，包括漏电保护器、过电压保护器和接地保护装置等，让学员了解并正确使用这些设施，预防事故的发生。

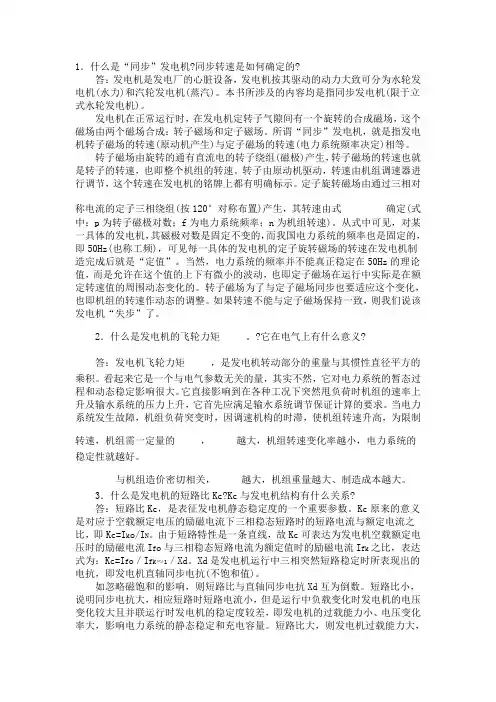

1．什么是“同步”发电机?同步转速是如何确定的?答：发电机是发电厂的心脏设备，发电机按其驱动的动力大致可分为水轮发电机(水力)和汽轮发电机(蒸汽)。

本书所涉及的内容均是指同步发电机(限于立式水轮发电机)。

发电机在正常运行时，在发电机定转子气隙间有一个旋转的合成磁场，这个磁场由两个磁场合成：转子磁场和定子磁场。

所谓“同步”发电机，就是指发电机转子磁场的转速(原动机产生)与定子磁场的转速(电力系统频率决定)相等。

转子磁场由旋转的通有直流电的转子绕组(磁极)产生，转子磁场的转速也就是转子的转速，也即整个机组的转速。

转子由原动机驱动，转速由机组调速器进行调节，这个转速在发电机的铭牌上都有明确标示。

定子旋转磁场由通过三相对称电流的定子三相绕组(按120°对称布置)产生，其转速由式确定(式中：p为转子磁极对数；f为电力系统频率；n为机组转速)。

从式中可见，对某一具体的发电机，其磁极对数是固定不变的，而我国电力系统的频率也是固定的，即50Hz(也称工频)，可见每一具体的发电机的定子旋转磁场的转速在发电机制造完成后就是“定值”。

当然，电力系统的频率并不能真正稳定在50Hz的理论值，而是允许在这个值的上下有微小的波动，也即定子磁场在运行中实际是在额定转速值的周围动态变化的。

转子磁场为了与定子磁场同步也要适应这个变化，也即机组的转速作动态的调整。

如果转速不能与定子磁场保持一致，则我们说该发电机“失步”了。

2．什么是发电机的飞轮力矩。

?它在电气上有什么意义?答：发电机飞轮力矩，是发电机转动部分的重量与其惯性直径平方的乘积。

看起来它是一个与电气参数无关的量，其实不然，它对电力系统的暂态过程和动态稳定影响很大。

它直接影响到在各种工况下突然甩负荷时机组的速率上升及输水系统的压力上升，它首先应满足输水系统调节保证计算的要求。

当电力系统发生故障，机组负荷突变时，因调速机构的时滞，使机组转速升高，为限制转速，机组需一定量的，越大，机组转速变化率越小，电力系统的稳定性就越好。

发电机知识点归纳总结发电机知识点归纳总结一、引言发电机是将机械能转化为电能的装置，是电力系统的重要组成部分。

它的工作原理和性能参数对于电力工程师和相关领域的从业人员来说都非常重要。

本文旨在对发电机的知识点进行归纳总结，以帮助读者更好地理解和应用发电机。

二、发电机的基本原理1. 电磁感应定律：法拉第电磁感应定律指出，当闭合线圈中的磁通量发生变化时，线圈两端会产生感应电动势。

2. 转子和定子：发电机由转子和定子两部分组成。

转子是旋转部分，包括磁场和导体；定子是固定部分，包括外功率电路和励磁电路。

3. 动磁场和静磁场：动磁场是由旋转的转子产生的，是变化的磁场；静磁场是由定子上的励磁电流产生的，是恒定的磁场。

4. 感应电动势：当转子旋转时，它会切割磁场线，产生感应电动势。

感应电动势的大小与线圈匝数、磁场强度、转子旋转速度等因素有关。

三、发电机的类型1. 直流发电机：直流发电机通过刷子和换向器将交流电转化为直流电。

直流发电机具有简单、可靠、调节范围大等优点，广泛应用于电力系统中。

2. 交流发电机：交流发电机由定子和转子组成，它的旋转磁场与定子线圈切割，产生交流电。

交流发电机具有结构简单、容量大等优点，用于商业电力供应。

3. 同步发电机：同步发电机是一种将机械能转化为电能的发电机。

它的转子速度与电力系统的频率保持同步，广泛应用于电力系统中。

4. 异步发电机：异步发电机是一种将机械能转化为电能的发电机。

它的转子速度与电力系统的频率不同步，通过转速差产生转矩，实现能量转换。

四、发电机的性能参数1. 额定功率和额定电流：发电机的额定功率是指在额定状态下，发电机可以持续输出的功率。

额定电流是在额定状态下，发电机的输出电流。

2. 功率因数：功率因数是指发电机输出电流与电压之间的相位差，反映了发电机的功率输出效果。

3. 励磁方式：发电机的励磁方式分为独立励磁和自励励磁两种，前者需要外界电源提供励磁电流，后者通过自我激励产生励磁电流。

发电机结构知识讲解发电机结构介绍1 发电机基本构成汽轮发电机主要由定子、转子、端盖和轴承等部件组成，具体的发电机结构见下图。

2 发电机冷却方式发电机的发热部件，主要是定子绕组、定子铁芯(磁滞与涡流损耗)和转子绕组。

必须采用高效的冷却措施，使这些部件所发出的热量散发除去，以使发电机各部分温度不超过允许值。

发电机采用水-氢-氢冷却方式，即发电机定子绕组及引线是水内冷，发电机的转子绕组是氢内冷，转子本体及定子铁芯是氢冷。

为此，发电机还设有定子水冷系统，发电机氢冷系统和为防止氢气从轴封漏出的密封油系统。

3 发电机定子发电机定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。

1)机座与端盖机座是用钢板焊成的壳体结构，它的作用主要是支持和固定定子铁芯和定子绕组。

此外，机座可以防止氢气泄漏和承受住氢气的爆炸力。

在机壳和定子铁芯之间的空间是发电机通风(氢气)系统的一部分。

由于发电机定子采用径向通风，将机壳和铁芯背部之间的空间沿轴向分隔成若干段，每段形成一个环形小风室，各小风室相互交替分为进风区和出风区。

这些小室用管子相互连通，并能交替进行通风。

氢气交替地通过铁芯的外侧和内侧，再集中起来通过冷却器，从而有效地防止热应力和局部过热。

端盖是发电机密封的一个组成部分，结构如图所示。

为了安装、检修、拆装方便，端盖由水平分开的上下两半构成，并设有端盖轴承。

在端盖的合缝面上还设有密封沟，沟内充以密封胶以保证良好的气密。

轴瓦采用椭圆式水平中分面结构，轴瓦外园的球面形状保证了轴承有自调心的作用。

在转轴穿过端盖处的氢气密封是依靠油密封的油膜来保证。

密封瓦为铜合金制成，内圆与轴间有间隙，装在端盖内圆处的密封座内。

密封瓦分成四块，在径向和轴向均有卡紧弹簧箍紧，尽管密封瓦在径向可以随轴一起浮动，但在密封座上下均有销子可以防止它切向转动。

密封油经密封座和密封瓦的油腔流入瓦和轴之间的间隙沿径向形成油膜以防止氢气外泄。

在滑环端轴承及油密封设有对地绝缘以防止轴电流损伤转轴。

发电机基础知识-图文第一章基础知识1.同步发电机保护的基本知识电厂中的发电机都为同步电机，它把原动机的机械能转变为电能，通过输电线路等设备送往用户。

1.1同步发电机基本工作原理我们知道，导线切割磁力线能产生感应电势，将导线连成闭合回路，就有电流流过，同步发电机就是利用电磁感应原理将机械能转变为电能的。

图1-1为同步发电机示意图。

导线放在空心圆筒形铁芯的槽里。

铁芯是固定不动的，称为定子。

磁力线由磁极产生。

磁极是转动的，称为转子。

定子和转子是构成发电机的最基本部分。

为了得到三相交流电，沿定子铁芯内圆，每相隔120o分别安放着三相绕组A-某、B-Y、C-Z。

转子上有励磁绕组（也称转子绕组）R-L。

通过电刷和滑环的滑动接触，将励磁系统产生的直流电引入转子励磁绕组，产生稳恒的磁场。

当转子被原动机带动旋转后，定子绕组（也称电枢绕组）不断地切割磁力线，就在其中感应出电势来。

感应电势的方向由右手定则确定。

由于导线有时切割N极，有时切割S极，因而感应的是交流电势。

交流电势的频率f，决定于电机的极对数p和转子转数n，即f=pnHZ60式中n的单位为转每分（r/min）转子不停地旋转，A、B、C三相绕组先后切割转子磁场的磁力线，所以在三相绕组中电势的相位是不同的，依次差120o，相序为A、B、C。

当发电机带上负荷以后，三相定子绕组中的定子电流（电枢电流），将合成产生一个旋转磁场。

该磁场与转子以同速度、同方向旋转，这就叫“同步”。

同步电机也由此而得名。

它的特点是转速与频率间有着严格的关系，即n=60fp1.2同步发电机的分类同步发电机的种类按原动机不同来分，可分为：汽轮发电机——一般是卧式的，转子是隐极式的。

水轮发电机——一般是立式的，转子是凸极式的。

按冷却介质和冷却方式分：1-1空气冷却（空冷）——外冷（指冷却介质和导体隔着绝缘层的冷却）外冷同步发电机氢气冷却（氢冷）——内冷（冷却介质直接冷却导体）水冷却（水冷）——双水内冷上述的冷却介质和方式还可以有不同的组合，如水-氢-氢（定子绕组水内冷，转子绕组氢内冷，铁芯氢冷）；水-水-空（定子、转子水内冷，铁芯空冷）；水-水-氢（定子、转子绕组水内冷、铁芯氢冷）等。

生产培训教案培训题目：发电机知识讲解培训目的：了解发电机及励磁系统基本知识，发电机保护，运行定期检修试验项目。

内容摘要：1、发电机工作原理。

2、发电机获得励磁电流的几种方式。

3、发电机保护4、发电机试验：培训内容：发电机基本原理：三相同步发电机由原动机拖动直流励磁的同步发电机转子，以转速n（rpm）旋转，根据电磁应原理，三相定子绕阻就会感应（产生）交流电势。

定子绕阻若接入用电负载，电机就有交流电能输出。

发电机是利用电磁感应现象的原理制成的，它是把机械能转化为电能的装置。

交流发电机主要由转子和定子两部分组成，另外还有滑环、电刷等。

感应电势E = 4.44fN①（N :匝数）频率f = Pn/60交流发电机的特点：把机械能转化为电能的一种机器。

因为它提供的是方向做周期性变化的交流电，故称为交流发电机发电机的主要构造是转子（转动部分）和定子（固定部分），滑环两个，电刷两个。

小型发电机的转子是线圈，定子产生磁场，就像教学演示用的模型一样。

大型发电机恰好相反。

它的线圈是定子，产生磁场是转子。

同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。

根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。

发电机获得励磁电流的几种方式：1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。

这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。

缺点是励磁调节速度较慢，维护工作量大，故在10mw 以上的机组中很少采用。

2、交流励磁机供电的励磁方式现代大容量发电机有的采用交流励磁机提供励磁电流。

交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。

发电机基础知识1. 什么叫有功？什么叫无功？答：在交流电能的发、输、用过程中，用于转换成非电、磁形式的那部分能量叫有功；用于电路内电、磁交换的那部分能量叫无功。

2. 什么叫同步发电机的额定容量、额定电压、额定电流?答：额定容量是指该台发电机长期安全运行的最大输出功率。

额定电压是该台发电机长期安全工作的最高电压，发电机的额定电压指的是线电压。

额定电流是该台发电机正常连续运行时的最大工作电流。

3. 什么叫力率？力率的进相和迟相是怎么回事？答：交流电机的功率因数也叫力率，它等于有功功率与视在功率的比值。

所谓力率的进相就是送出有功吸收无功的运行状态；力率的迟相就是既发有功又发无功的运行。

4. 调节有功的物理过程怎样？调节有功负荷时要注意什么？答：根据电机的功角来谈谈调节有功的过程，这时假定发电机的励磁电流不变，系统的电压也不变。

（1）增负荷过程：当开大汽门时，发电机转子轴上的主力矩增大，此时由于电功率还没开始变，即阻力矩的大小没有变，故转子要加速，使转子和定子间的夹角就拉开一些，根据电机本身的功角特性，功角一增大，电机的输出功率就增大，也即多带负荷，转子会不会一个劲儿地加速呢？正常时是不会的，因为电机多带了负荷，阻力矩就增大，当阻力矩大到和主力矩平衡时，转子的转速就稳定下来，此时，发电机的出力便升到一个新数值。

（2）减负荷过程：当关小汽门时，发电机转子轴上的主力矩减小，于是转子减速，功角变小，当功角变小时，电磁功率减少，其相应的阻力矩也变小，当阻力矩减小到和新的主力矩一样大时，又达到新的平衡，此时电机便少带了负荷。

调节有功负荷时注意两点：（1）应使力度尽量保持在规程规定的范围内，不要大于迟相的0。

95，因为力率高说明与该时有功相对应的励磁电流小，即发电机定、转子磁极间用以拉住的磁力线少，这就容易失去稳定，从功角特性来看，送出的有功增大，功角就会接近90度，这样也就容易失去稳定。

（2）应注意调负荷时要缓慢，当机组提高出力后，一般其过载能力是要降低的。

发电机的原理初中物理
一、发电机基本概念
发电机是一种将机械能转换为电能的装置，是现代社会中不可或缺的重要设备。

发电机在各种场合都有广泛的应用，如发电厂、汽车、风力发电等。

二、发电机的结构
发电机由定子和转子两部分组成。

定子是固定的部分，通常包括磁场线圈；转
子则是旋转的部分，包括电刷和励磁线圈。

三、发电机工作原理
1.当发电机的转子受到机械能的作用而旋转时，在转子上的励磁线圈中
产生感应电流，形成一个磁场。

2.转子旋转时的磁场会穿过定子上的线圈，在线圈中感应出电动势。

3.根据法拉第电磁感应定律，电动势的大小与磁通量的变化率成正比。

4.通过电动势的作用，定子中的电流被激发，从而在外部电路中产生电
流，完成能量转换过程。

四、发电机的应用
1.发电机在发电厂中被广泛应用，将各种能源（如煤、水力、核能等）
转换为电能，为社会供电。

2.汽车的发动机中也内置有发电机，负责为汽车充电、供电。

3.风力发电场中的风力发电机则利用自然风力产生的机械能，通过发电
机转换为电能。

五、发电机的发展趋势
随着科技的发展，发电机也在不断演进。

现代发电机在结构、效率等方面都有
了重大提升，使得发电过程更加高效、环保。

结语
发电机作为一个重要的能源转换装置，在现代社会有着不可替代的地位。

了解
发电机的工作原理，不仅可以帮助我们更好地理解电力产生的过程，也有助于我们更好地利用能源资源，保护环境，实现可持续发展。

汽轮发电机简介目录一. 概述1. 发电机的工作基本原理2. 发电机冷却3. 型号的组成及代表意义二．汽轮发电机主要结构特点2.1.1 水氢氢300MW汽轮发电机示意图2.1.2 水氢氢600MW汽轮发电机示意图2.1.3百万兆瓦水氢氢汽轮发电机外形图2.2.1 定子2.2.1.1 定子机座2.2.1.2 定子铁心2.2.1.3 定子绕组及装配2.2.2 转子2.2.3 端盖轴承三.发电机配套系统3.1 油密封系统3.1.1 转轴油密封原理3.1.2 密封油工作系统3.2 氢系统3.3 冷却水系统3.4 励磁系统3.4.1 励磁方式概述3.4.2 无刷励磁方式3.4.3 自并励静止励磁方式3.4.4 大电流集电环装置四. 安装质量关键事项4.1 概述4.1.1 关注发电机内清洁度4.1.2 关注发电机定子外部连接水系统4.1.3 注意水系统漏氢量4.1.4注意冷却水水质4.1.5 关注油冲洗需彻底4.1.6 注意发电机定子与转子安装就位轴向位置一. 概述1. 发电机的工作基本原理发电机主要有转子和定子两大部分,它们之间有气隙, 转子槽内有线圈绕组,当直流激磁电流流过会产生励磁磁场, 同时转子由汽轮机作为原动机拖动旋转,磁场将切割定子铁芯槽内对称分布的三相绕组,根据电磁感应定律,定子绕组中感生出交流电势,再通过变压器与电网相连接，从而使机械能转化为电能。

（参见附图１）旋转方向机端励磁NS 转子气隙定子铁芯主磁通穿过定子铁芯附图１发电机工作原理图ＮＳ2．发电机冷却①作用:冷却介质与发电机内部损耗产生的热进行交换，使机内各部件的温度保持在材料所允许的限度之内。

②冷却介质基本要求：●比热容（或气化热）大●黏度小●导热系数大●密度小●介电常数高●化学稳定●无毒、无腐蚀性●价廉易得③氢气为冷却介质的特点如下：ⅰ．氢气密度很小，纯氢仅为空气的7 ％；即使在发电机机座内氢压0.5 MPa下，其密度亦只有空气的60％，因此大大降低了通风损耗。

发电机的组成及工作原理发电机是一种将机械能转化为电能的设备，它是现代社会中不可或缺的重要设备之一。

发电机的组成和工作原理是理解和使用发电机的基础知识。

本文将详细介绍发电机的组成和工作原理。

一、发电机的组成1. 主要部件发电机的主要部件包括定子、转子、端盖和轴承等。

- 定子：定子是发电机的静止部分，由定子铁芯和定子绕组组成。

定子铁芯是由许多绕有绕组的硅钢片叠压而成，用于集中磁场。

定子绕组是由导线绕制而成，用于产生电磁感应。

- 转子：转子是发电机的旋转部分，由转子铁芯和转子绕组组成。

转子铁芯也是由许多叠压硅钢片组成，用于产生磁场。

转子绕组是由导线绕制而成，用于产生电流。

- 端盖：端盖是固定在发电机两端的金属盖板，用于保护内部部件，并提供通风和冷却。

- 轴承：轴承支撑转子，并允许其旋转。

它们通常由滚珠轴承或滑动轴承组成。

2. 辅助部件发电机的辅助部件包括风扇、冷却器、调压器和控制器等。

- 风扇：风扇用于提供冷却空气，以保持发电机的温度在安全范围内。

- 冷却器：冷却器用于散热，通过循环冷却剂来降低发电机的温度。

- 调压器：调压器用于稳定发电机的输出电压，确保电压在额定范围内。

- 控制器：控制器用于监测和控制发电机的运行状态，包括电压、电流和频率等。

二、发电机的工作原理发电机的工作原理基于法拉第电磁感应定律，即当导体在磁场中运动时，会在导体两端产生电压。

1. 磁场产生发电机通过磁场产生电压。

磁场可以由永磁体或电磁体产生。

- 永磁体：永磁体是一种具有恒定磁性的材料，如铁氧体或钕铁硼等。

当永磁体靠近定子和转子时，会产生磁场。

- 电磁体：电磁体是由电流通过的线圈组成的，当电流通过线圈时，会产生磁场。

发电机中的定子和转子绕组就是电磁体。

2. 电磁感应发电机的电磁感应是指当导体在磁场中运动时，会在导体两端产生电压。

- 定子电磁感应：当转子旋转时，转子绕组中的导线会切割定子绕组中的磁场线，从而在定子绕组中产生电压。

- 转子电磁感应：当定子绕组中的电流通过时，会在定子绕组中产生磁场，这个磁场会切割转子绕组中的导线，从而在转子绕组中产生电压。
