发电机基础知识讲解

30个发电机的基础知识点1、什么是“同步”发电机？同步转速是如何确定的？答：发电机是发电厂的心脏设备，发电机按其驱动的动力大致可分为水轮发电机（水力）和汽轮发电机（蒸汽）。

本书所涉及的内容均是指同步发电机（限于立式水轮发电机）。

发电机在正常运行时，在发电机定转子气隙间有一个旋转的合成磁场，这个磁场由两个磁场合成：转子磁场和定子磁场。

所谓“同步”发电机，就是指发电机转子磁场的转速（原动机产生）与定子磁场的转速（电力系统频率决定）相等。

转子磁场由旋转的通有直流电的转子绕组（磁极）产生，转子磁场的转速也就是转子的转速，也即整个机组的转速。

转子由原动机驱动，转速由机组调速器进行调节，这个转速在发电机的铭牌上都有明确标示。

定子旋转磁场由通过三相对称电流的定子三相绕组（按120°对称布置）产生，其转速由式确定（式中：p为转子磁极对数；f为电力系统频率；n为机组转速）。

从式中可见，对某一具体的发电机，其磁极对数是固定不变的，而我国电力系统的频率也是固定的，即50Hz（也称工频），可见每一具体的发电机的定子旋转磁场的转速在发电机制造完成后就是“定值”。

当然，电力系统的频率并不能真正稳定在50Hz的理论值，而是允许在这个值的上下有微小的波动，也即定子磁场在运行中实际是在额定转速值的周围动态变化的。

转子磁场为了与定子磁场同步也要适应这个变化，也即机组的转速作动态的调整。

如果转速不能与定子磁场保持一致，则我们说该发电机“失步”了。

2、什么是发电机的飞轮力矩？它在电气上有什么意义？答：发电机飞轮力矩，是发电机转动部分的重量与其惯性直径平方的乘积。

看起来它是一个与电气参数无关的量，其实不然，它对电力系统的暂态过程和动态稳定影响很大。

它直接影响到在各种工况下突然甩负荷时机组的速率上升及输水系统的压力上升，它首先应满足输水系统调节保证计算的要求。

当电力系统发生故障，机组负荷突变时，因调速机构的时滞，使机组转速升高，为限制转速，机组需一定量的飞轮力矩越大，机组转速变化率越小，电力系统的稳定性就越好。

发电机励磁基础知识讲座第一讲 发电机和三相交流电路一、同步发电机的基本原理：1．电磁感应定律：导线在磁场中运动切割磁力线，在导线两端产生感应电势。

线圈在磁场里运动，如通过线圈截面的磁力线（或磁通）发生变化，在线圈也会感应电势，其感应电势：dtd Ne φ= 式中：e ----线圈两端的感应电势；N ----线圈的匝数；φ---- 通过线圈的磁通。

从式中看到感应电势的大小与线圈的匝数成正比；与磁通的变化率成正比（也就是发电机的旋转速度成正比）2．一个矩形线圈在单（对）极磁场转动的感应电势：下图为一个矩形线圈在单极磁场转动时，在不同位置产生的电势，从图中看到：在当线圈转动到1和5位置时，线圈面的垂直方向与磁力线方向平行，因导线没有切割磁力线，线圈输出电压为零；当线圈逆时针转动到3和7位置时，线圈面的垂直方向与磁力线方向垂直，导线垂直切割磁力线，线圈输出电压达到最大值，输出电压的瞬时值按正弦规律：αsin Em e =式中：e ----线圈处在某一位置感应电势的瞬时值Em ----感应电势的最大值α----线圈面的垂直方向与磁力线方向的夹角α角称为电角度，它直接影响感应电压的大小和方向，如果我们把线圈从1位置逆时针旋转到5位置，这时段输出电压定义为正的话，线圈从5位置逆时针旋转到1位置这时段输出电压就为负了。

上面我们讨论是单极（一对磁极），线圈在磁场中旋转一圈360°为一周期，如果是二对磁极，线圈在磁场中旋转一圈360°就完成了二个周期了；换句话来说：如果线圈在单对极磁场里以每秒钟50圈的速度旋转，在线圈感应的电压交变频率50HZ，那么同样的线圈在二对极的磁场里旋转，如果还是需要输出交变频率50HZ 的话，线圈以每秒钟25圈的速度旋转就可以了。

pf n 60= n ---- 线圈每分钟旋转的圈数p ---- 磁极对数f ---- 电势输出频率这里可以看到：频率一定的前提下，在不同制造角度需要，如果允许有比较高的转速，磁极的对数可以造得很少（如汽轮发电机）；反之如发电机的转速提不高，磁极的对数就要比较多（如水轮发电机）发电机的体积也比较大。

发电机是一种将机械能转化为电能的装置，广泛应用于工业生产、家庭生活以及各种交通工具中。

它的构造和工作原理是物理学领域的重要知识，下面我们将重点介绍发电机的构造和工作原理。

一、发电机的构造发电机通常由定子和转子两部分组成。

1. 定子：定子是发电机的固定部分，主要由铁芯和线圈组成。

铁芯用于集中磁场，线圈则是电磁感应的关键部分。

线圈一般由导电材料制成，固定在铁芯上。

2. 转子：转子是发电机的旋转部分，主要由轴、磁极和励磁部分构成。

磁极通常采用永磁体或者电磁铁制成，它们的旋转产生磁场变化，从而引起定子线圈中的感应电动势。

励磁部分则用于给转子提供电能，使其具有旋转运动。

二、发电机的工作原理发电机的工作原理主要依赖于电磁感应定律和发电机定则。

1. 电磁感应定律：电磁感应定律是物理学中的基本定律，它指出当导体相对于磁场运动或者磁场强度发生变化时，就会在导体中产生感应电动势。

2. 发电机定则：根据发电机定则，当一个闭合线路在磁场中运动时，线路中就会产生感应电动势。

感应电动势的大小与线路的形状、磁场的强度以及线路在磁场中的运动状态有关。

基于以上原理，发电机工作时，定子线圈中会产生感应电动势，在外部串联负载电阻后，就能产生电流。

而这个电流就是我们常说的交流电。

发电机产生电流的过程是一个动态过程，其中包含了磁场的变化、电势差的产生和电流的流动。

三、发电机的分类根据不同的工作原理和结构特点，发电机可以分为直流发电机和交流发电机。

1. 直流发电机：直流发电机是通过直接将机械能转化为直流电的发电机。

它的结构简单，运行稳定，是较为成熟的发电设备之一。

直流发电机根据励磁方式的不同又可分为分为永磁直流发电机和励磁直流发电机两种类型。

2. 交流发电机：交流发电机是通过感应原理将机械能转化为交流电的发电机。

它的结构复杂，但是应用范围更广，可以大规模应用于供电系统中。

根据磁场产生方式的不同，交流发电机又可分为同步发电机和异步发电机两种类型。

发电机重要基础知识点发电机是将机械能转化为电能的设备，广泛应用于发电、工业生产和家庭用电等领域。

在学习发电机的基础知识时，以下几个点是非常重要的：1. 电磁感应原理：发电机的核心原理是电磁感应。

当导体在磁场中运动时，它会产生感应电动势。

根据法拉第电磁感应定律，磁通量的变化率与感应电动势成正比。

发电机通过转子上的磁场和定子上的导线相互作用，使得导线中产生电流。

2. 构造与工作原理：发电机通常由转子、定子和磁场等部分组成。

转子是一个绕在轴上的导体线圈，通常称为电枢。

定子是一组定位固定的导体线圈，也被称为感应线圈。

当转子旋转时，由于转子和定子之间产生电磁感应作用，导线中会产生电流。

这时，通常通过电刷和集电环将电流导出。

3. 类型和应用：根据不同的工作原理和结构，发电机可以分为直流发电机和交流发电机。

直流发电机通过永磁体和电刷与转子接触，产生直流输出电流。

交流发电机则通过转子上的励磁线圈产生交变磁场，从而产生交流输出电流。

发电机应用广泛，包括火力发电、水力发电、风力发电、家用发电等。

4. 效率和功率的计算：发电机的效率是指输出电功率与输入机械功率之比。

通常用百分比表示，理想情况下效率达到100%。

功率则是指单位时间内所做的功，以瓦特（W）为单位。

发电机的额定功率是指其能够持续输出的最大功率。

5. 维护与故障排除：发电机在使用过程中需要定期进行维护，包括清洁、润滑和紧固等。

常见的故障包括磁场故障、接线故障、绝缘故障等，需要通过检修和更换部件进行排除。

以上是发电机重要的基础知识点，掌握这些知识可以帮助我们更好地理解发电机的工作原理和应用，有助于我们在实际应用中进行维护和故障排除。

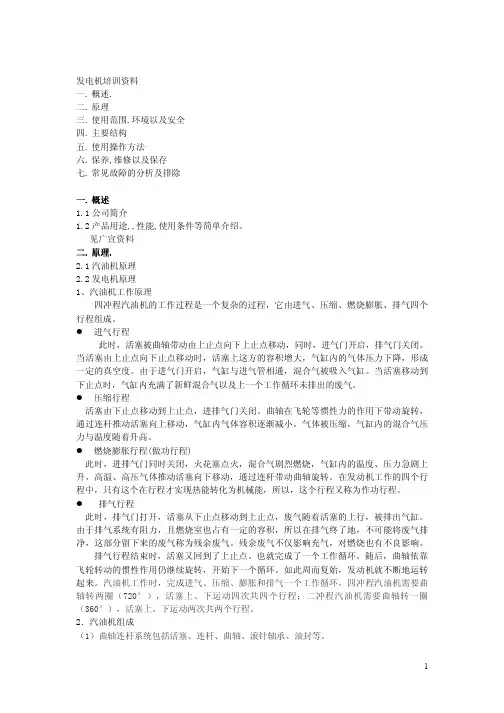

发电机培训资料发电机是一种能够将机械能转化为电能的设备，广泛应用于各个领域。

为了能够正常地运行和维护发电机，进行发电机培训是非常必要的。

本文将提供一些发电机培训资料，帮助您了解发电机的基本原理、运行维护和故障排除等方面的知识。

一、发电机的基本原理1. 发电机的工作原理：了解发电机是如何将机械能转化为电能的，通过感应法则和右手定则的解释，让学员深入了解发电机的基本工作原理。

2. 发电机的构造：详细介绍发电机的结构和组成部分，包括转子、定子、励磁系统等，以便学员能够对发电机的整体结构和各个部件的功能有一个全面的了解。

3. 发电机的类型：介绍常见的发电机类型，包括交流发电机和直流发电机等，了解它们的不同特点和适用范围。

二、发电机的运行维护1. 发电机的启动和停机：介绍发电机的启动和停机步骤，包括机械启动和电启动等，让学员了解如何正确操作发电机的启停过程。

2. 发电机的运行参数监测：介绍发电机运行过程中需要监测的参数，包括电压、电流、转速、温度等，以便及时发现并解决运行异常问题。

3. 发电机的维护保养：详细介绍发电机的定期维护工作，包括清洁、润滑、紧固等，帮助学员掌握正确的发电机维护方法，延长发电机的使用寿命。

三、发电机故障排除1. 发电机故障的分类：介绍常见的发电机故障类型，包括电气故障、机械故障和控制故障等，帮助学员对故障进行分类和理解。

2. 发电机故障诊断：详细介绍发电机故障的诊断步骤和方法，包括观察、测量和分析等，让学员能够准确地判断发电机故障的原因和解决方案。

3. 发电机故障的修复：介绍发电机故障修复的基本原则和注意事项，包括更换零配件、调整电气连接等，帮助学员进行故障排除和修复工作。

四、发电机的安全操作1. 发电机的安全操作规程：介绍发电机的安全操作规程和注意事项，包括接地、防护措施和操作流程等，帮助学员在操作发电机时遵守安全规定，确保人身安全和设备正常运行。

2. 发电机的安全设施：介绍发电机常见的安全设施，包括漏电保护器、过电压保护器和接地保护装置等，让学员了解并正确使用这些设施，预防事故的发生。

发电机知识点归纳总结发电机知识点归纳总结一、引言发电机是将机械能转化为电能的装置，是电力系统的重要组成部分。

它的工作原理和性能参数对于电力工程师和相关领域的从业人员来说都非常重要。

本文旨在对发电机的知识点进行归纳总结，以帮助读者更好地理解和应用发电机。

二、发电机的基本原理1. 电磁感应定律：法拉第电磁感应定律指出，当闭合线圈中的磁通量发生变化时，线圈两端会产生感应电动势。

2. 转子和定子：发电机由转子和定子两部分组成。

转子是旋转部分，包括磁场和导体；定子是固定部分，包括外功率电路和励磁电路。

3. 动磁场和静磁场：动磁场是由旋转的转子产生的，是变化的磁场；静磁场是由定子上的励磁电流产生的，是恒定的磁场。

4. 感应电动势：当转子旋转时，它会切割磁场线，产生感应电动势。

感应电动势的大小与线圈匝数、磁场强度、转子旋转速度等因素有关。

三、发电机的类型1. 直流发电机：直流发电机通过刷子和换向器将交流电转化为直流电。

直流发电机具有简单、可靠、调节范围大等优点，广泛应用于电力系统中。

2. 交流发电机：交流发电机由定子和转子组成，它的旋转磁场与定子线圈切割，产生交流电。

交流发电机具有结构简单、容量大等优点，用于商业电力供应。

3. 同步发电机：同步发电机是一种将机械能转化为电能的发电机。

它的转子速度与电力系统的频率保持同步，广泛应用于电力系统中。

4. 异步发电机：异步发电机是一种将机械能转化为电能的发电机。

它的转子速度与电力系统的频率不同步，通过转速差产生转矩，实现能量转换。

四、发电机的性能参数1. 额定功率和额定电流：发电机的额定功率是指在额定状态下，发电机可以持续输出的功率。

额定电流是在额定状态下，发电机的输出电流。

2. 功率因数：功率因数是指发电机输出电流与电压之间的相位差，反映了发电机的功率输出效果。

3. 励磁方式：发电机的励磁方式分为独立励磁和自励励磁两种，前者需要外界电源提供励磁电流，后者通过自我激励产生励磁电流。
