热电厂电气基础知识

2-1哪些设备属于一次设备二次设备答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。

其中对一次设备和系统的运行进行测量、控制、监视和保护的设备称为二次设备电气主接线：由高压电气设备通过连接线，按其功能要求组成的接受和分配电能的电路第三章3-1长期发热短期发热意义和特点电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。

发热对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。

导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。

这些热量在短时间内不容易散出，于是导体的额温度迅速升高。

同时，导体还受到电动力超过允许值，将使导体变形或损坏。

由此可见，发热和电动力是电气设备运行中必须注意的问题。

长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。

3-3导体长期发热允许电流的根据是根据什么确定的？提高允许电流应采取哪些措施？是根据导体的稳定温升确定的，为了提高导体的载流量，宜采用电阻率小的材料。

导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。

导体的布置应采用去散热效果最佳的方式，而矩形截面导体竖放的散热效果比平放要好。

对电气主接线要求：可靠灵活经济4-2隔离开关与断路器的区别？对它们的操作程序应遵循那些重要原则断路器有开合电路的专用的灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通货切断电路的控制电器。

而隔离开关没有没虎装置，其开合电流作用极低，只能用做设备停用后退出工作时断开电路。

原则：①防止隔离开关带负荷合闸或拉闸。

②防止在断路器处于合闸状态下误操作隔离开关的事故发生在母线隔离开关上，以避免误操作的电弧引起母线短路事故。

高压断路器：正常运行时倒换运行方式，把设备或线路接入电路或退出运行，起控制作用；当设备或线路发生故障时，能快速切断故障贿赂，保证无故障回路正常运行，起保护作用。

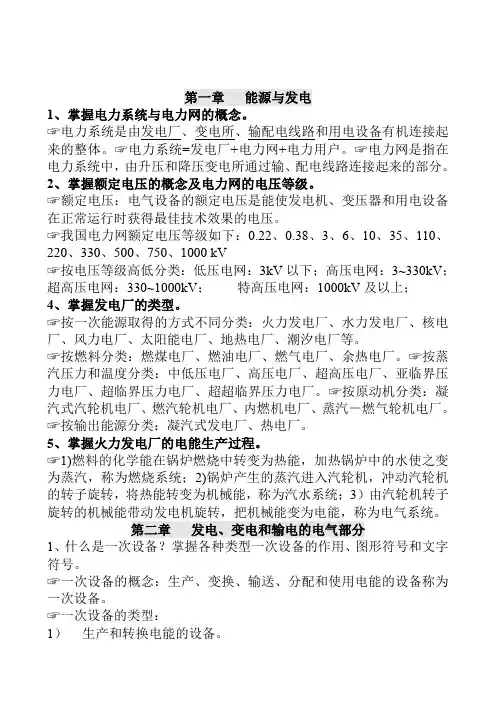

第一章能源与发电1、掌握电力系统与电力网的概念。

☞电力系统是由发电厂、变电所、输配电线路和用电设备有机连接起来的整体。

☞电力系统=发电厂+电力网+电力用户。

☞电力网是指在电力系统中，由升压和降压变电所通过输、配电线路连接起来的部分。

2、掌握额定电压的概念及电力网的电压等级。

☞额定电压：电气设备的额定电压是能使发电机、变压器和用电设备在正常运行时获得最佳技术效果的电压。

☞我国电力网额定电压等级如下：0.22、0.38、3、6、10、35、110、220、330、500、750、1000 kV☞按电压等级高低分类：低压电网：3kV以下；高压电网：3~330kV；超高压电网：330~1000kV；特高压电网：1000kV及以上；4、掌握发电厂的类型。

☞按一次能源取得的方式不同分类：火力发电厂、水力发电厂、核电厂、风力电厂、太阳能电厂、地热电厂、潮汐电厂等。

☞按燃料分类：燃煤电厂、燃油电厂、燃气电厂、余热电厂。

☞按蒸汽压力和温度分类：中低压电厂、高压电厂、超高压电厂、亚临界压力电厂、超临界压力电厂、超超临界压力电厂。

☞按原动机分类：凝汽式汽轮机电厂、燃汽轮机电厂、内燃机电厂、蒸汽－燃气轮机电厂。

☞按输出能源分类：凝汽式发电厂、热电厂。

5、掌握火力发电厂的电能生产过程。

☞1)燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2)锅炉产生的蒸汽进入汽轮机，冲动汽轮机的转子旋转，将热能转变为机械能，称为汽水系统；3）由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

第二章发电、变电和输电的电气部分1、什么是一次设备？掌握各种类型一次设备的作用、图形符号和文字符号。

☞一次设备的概念：生产、变换、输送、分配和使用电能的设备称为一次设备。

☞一次设备的类型：1）生产和转换电能的设备。

发电机：机械能转化为电能；电动机：电能转化为机械能；变压器：将电压升高或降低；2）接通和断开电路的开关电器。

操作票填写的注意事项
操作票中四项不得涂改：
1）设备名称、编号 2）有关参数和时间
3）设备状态
4）操作动词
如有个别错、漏子允许进行修改，但应做到修改的 字和改后的字均要保持字迹清楚，原字迹用“\” 符号划去，不得将其涂擦掉
防误操作的主要组织措施
倒闸操作根据值班调度员命令，受令人复诵无误
后执行。 每张操作票只能填写一个操作任务，明确操作目 的，写出操作具体步骤、设备名称、编号等，从 从根本上防止差错。 实行操作监护制。倒闸操作必须由俩人执行，对 设备较熟悉者作为监护。
1.2 应城热电220kV系统简介
华能应城热电联产工程调度名称为“知府热电厂”。 220kV升压站采用屋外SF6全封闭组合电器设备(GIS-Gas Insulated Switchgear)，生产厂家为河南平高电气股份有 限公司，产品型号为ZF11-252（L）。 升压站接线方式为双母线联络。共有9个间隔：#1、#2发 变组、知彭线、知梦线、母线电压互感器、母联、#01启 备变，一个备用出线间隔（未装），预扩建#3发变组间隔 （已装）。 开关采用六氟化硫封闭式开关，操动机构为瑞士贝林格液 压操作机构（CYT）。变压器进线间隔和母联间隔开关操 作机构为三相机械联动，出线间隔开关采用分相操作，三 相电气联动。
3.6 运行分析制度
(1)岗位分析。运行人员在值班期间对仪表活动、设 备参数变化、设备异常和缺陷、操作异常等情况 进行分析。 (2)专业分析。专业技术人员将运行记录整理后，进 行定期的系统性分析。 (3)专题分析。根据总结经验的要求，进行某些专题 分析，如机组起停过程分析、大修前设备运行状 况和改进分析等。 (4)异常运行及事故分析。
验电、装设接地线
当验明设备确已无电压后，应立即将检修设备接 地并三相短路。这是保护工作人员在工作地点防 止突然来电的可靠安全措施，同时设备断开部分 的剩余电荷，亦可因接地而放尽。 对于可能送电至停电设备的各方面或停电设备可 能产生感应电压的都要装设接地线，所装接地线 与带电部分应符合安全距离的规定。 检修母线时，应根据母线的长短和有无感应电压 等实际地情况确定地线数量。

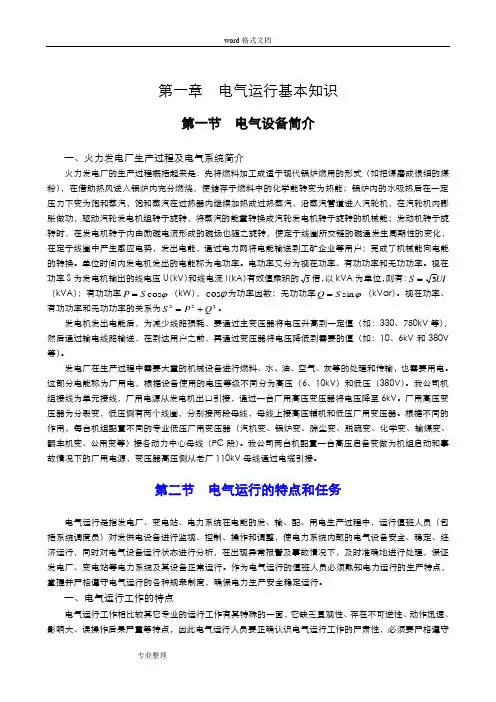

第一章 电气运行基本知识第一节 电气设备简介一、火力发电厂生产过程及电气系统简介火力发电厂的生产过程概括起来是：先将燃料加工成适于现代锅炉燃用的形式（如把煤磨成很细的煤粉），在借助热风送入锅炉内充分燃烧，使储存于燃料中的化学能转变为热能；锅炉内的水吸热后在一定压力下变为饱和蒸汽，饱和蒸汽在过热器内继续加热成过热蒸汽，沿蒸汽管道进入汽轮机，在汽轮机内膨胀做功，驱动汽轮发电机组转子旋转，将蒸汽的能量转换成汽轮发电机转子旋转的机械能；发动机转子旋转时，在发电机转子内由励磁电流形成的磁场也随之旋转，使定子线圈所交链的磁通发生周期性的变化，在定子线圈中产生感应电势，发出电能，通过电力网将电能输送到工矿企业等用户；完成了机械能向电能的转换。

单位时间内发电机发出的电能称为电功率。

电功率又分为视在功率、有功功率和无功功率。

视在功率S 为发电机输出的线电压U （kV ）和线电流I （kA ）有效值乘积的3倍，以kVA 为单位，则有：UI S 3=（kVA ）；有功功率ϕcos S P =（kW ），ϕcos 为功率因数；无功功率ϕsin S Q =（kVar ）。

视在功率、有功功率和无功功率的关系为222Q P S +=。

发电机发出电能后，为减少线路损耗，要通过主变压器将电压升高到一定值（如：330、750kV 等），然后通过输电线路输送，在到达用户之前，再通过变压器将电压降低到需要的值（如：10、6kV 和380V 等）。

发电厂在生产过程中需要大量的机械设备进行燃料、水、油、空气、灰等的处理和传输，也需要用电。

这部分电能称为厂用电，根据设备使用的电压等级不同分为高压（6、10kV ）和低压（380V ）。

我公司机组接线为单元接线，厂用电源从发电机出口引接，通过一台厂用高压变压器将电压降至6kV 。

厂用高压变压器为分裂变，低压侧有两个线圈，分别接两段母线，母线上接高压辅机和低压厂用变压器。

根据不同的作用，每台机组配置不同的专业低压厂用变压器（汽机变、锅炉变、除尘变、脱硫变、化学变、输煤变、翻车机变、公用变等）接各动力中心母线（PC 段）。

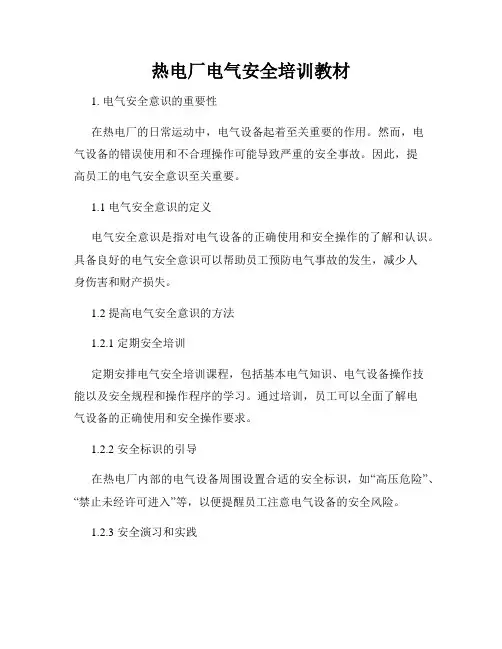

热电厂电气安全培训教材1. 电气安全意识的重要性在热电厂的日常运动中，电气设备起着至关重要的作用。

然而，电气设备的错误使用和不合理操作可能导致严重的安全事故。

因此，提高员工的电气安全意识至关重要。

1.1 电气安全意识的定义电气安全意识是指对电气设备的正确使用和安全操作的了解和认识。

具备良好的电气安全意识可以帮助员工预防电气事故的发生，减少人身伤害和财产损失。

1.2 提高电气安全意识的方法1.2.1 定期安全培训定期安排电气安全培训课程，包括基本电气知识、电气设备操作技能以及安全规程和操作程序的学习。

通过培训，员工可以全面了解电气设备的正确使用和安全操作要求。

1.2.2 安全标识的引导在热电厂内部的电气设备周围设置合适的安全标识，如“高压危险”、“禁止未经许可进入”等，以便提醒员工注意电气设备的安全风险。

1.2.3 安全演习和实践定期组织电气安全演习和实践，通过模拟电气事故的发生和处理，提高员工的应急处理能力和电气安全意识。

2. 电气设备操作规程2.1 安全操作程序在进行电气设备操作之前，员工必须熟悉并遵守操作程序，确保安全操作。

2.2 电气设备的正确使用确保员工具备正确使用电气设备的知识和技能，不得进行违规操作和改动。

2.3 日常巡检和维护定期进行电气设备的巡检和维护工作，及时发现和处理安全隐患，确保设备的正常运行和安全使用。

3. 电气事故的应急处理3.1 发生电气事故时的紧急措施当电气事故发生时，员工应立即采取紧急措施，如切断电源、报警、疏散人员等，以最大限度地减少事故造成的伤害和损失。

3.2 电气事故的处理程序对于电气事故的处理，必须按照相关程序进行，包括事故调查、责任追究和事故报告等，以便总结经验教训和提高电气安全水平。

4. 电气安全管理4.1 设立相关部门和职责热电厂应设立专门的电气安全管理部门，并明确各个岗位的电气安全管理职责，确保电气设备的安全可靠运行。

4.2 定期检查和维护热电厂应定期进行电气安全检查和维护，发现问题及时处理，对存在安全隐患的设备进行整改和修复，确保电气设备的正常运行和安全使用。

三相交流电：由三个频率相同、电势振幅相等、相位互差120°角的交流电路组成的电力系统 叫三相交流电。 有功功率：电流在电阻中消耗的功率叫有功功率，它等于电压有效值与电流有效值的乘积， 用“Ｐ”表示， 单位为瓦（w）。 无功功率：用于表示电路内电、磁场交换，衡量它们能量交换的大小，用瞬时功率的最大值 表示，称为无功功率。用“Ｑ” 表示，单位为乏（var）。 视在功率：在交流电路中，把电压和电流的有效值乘积的根下3倍叫视在功率。用“Ｓ”表示， 单位为伏安(va)。 三相三线制：三角形接线和不引出中性线的星形接线，只有三根端线（火线），这种接法叫 三相三线制。 三相四线制：引出中线性的星形接线，连同三根端线（火线）共四根电源线，这种接线叫三 相四线制。
发电厂电气系统的介绍
〉组成部分：由发电机，励磁机，励磁系统，主变，高压隔离开关，高压断路器，高压母线， 电压互感器，电流互感器，10kV母线，厂变，400V母线，400V配电装置，400V电动机，照 明系统，直流系统，各种继电保护装置，各种控制电路，各种信号回路，各种表计回路等等 组成。
〉电气系统的任务:是利用汽轮机带动发电机发电，完成机械能到电能的转换，尽可能向外发 出更多的电，同时供发电厂自身各种用电的设备使用。
发电机的工作原理
〉汽轮发电机工作原理：由汽轮机拖动发电机转子转动，当转子 绕组通入直流电产生恒定磁场，这个磁场在定子绕组中做高速旋转， 切割转子产生磁场。根据电磁感应定律，定子绕组中的电产生感应 电动势，若接有负载，电能对外供电。
环保电厂的发电机组
〉环保电厂的汽轮机发电机采用二极、转速为3000r/min的卧式结构。发电机 与汽轮机、励磁机等配套组成同轴运转的汽轮发电机组。
变压器的工作原理
〉变压器的工作原理：根据电磁感应原理并利用一二次侧绕组匝数 不同，实现变压，当一次侧绕组接到交流电源时，一次侧绕组中流 过交流电流并在铁芯中产生交变磁通。其频率与电源电压频率相同。 铁芯中的磁通同时交变一次侧二次侧绕组。根据电磁感应定律一次 侧二次侧绕组中分别感应出相同频率的电动势。二次侧绕组接上用 电设备并有电能输出，实了电能的传递。

⽕⼒发电⼚基本常识1．请问⽕⼒发电⼚⽇常有哪些维修维护⼯程，其中哪些会外包出去，⽇常有哪些物资需要采购？除⼤修、⼩修、技改的设备检修外；正常运⾏中设备的检修、缺陷的消除都是正常维护的范围。

⼀般正常维护项⽬的外包主要是汽机、锅炉的热⼒系统设备的维护；电⽓⼀次设备系统的维护；外围公⽤系统的维护。

⽽热控设备和电⽓⼆次设备基本是业主来进⾏维护。

需要准备的物质主要是正常维护中使⽤的备品备件、消耗性材料和⼯器具的准备。

⽔在⽕电⼚中的作⽤⽔在⽕⼒发电⼚中的作⽤在热⼒发电⼚中，⽔进⼊锅炉后，吸收燃料(煤、油、天然⽓或混合可燃物)燃烧放出的热能,转变成蒸汽,导⼊汽轮机:在汽轮机组中,蒸汽的热能转换成机械能,发电机将机械能转换成电能,送⾄电⽹；蒸汽经⽓轮机做完功后进⼊凝汽器，被冷却成凝结⽔，⼜有凝结⽔泵送⾄低压加热器，加热后送除氧器，再由给⽔泵送到⾼压加热器后锅炉（进⼊省煤器再进⼊炉管/进⼊省煤器再进⼊汽包到下降管⾄下联箱再到上升管到汽包⾄过热器进⽓轮机（有的汽轮机含中间再热器）。

如此⽔汽循环。

⽔在热⼒发电⼚⽔汽循环系统中经历过程不同⽔质差别较⼤。

命名如下1.⽣⽔：未经任何处理的⽔（天然⽔：江、河、湖、海及地下⽔等）。

2.锅炉补给⽔：⽣⽔经过各种⽅法净化处理后，⽤来补充电⼚汽⽔损失的⽔。

（凝汽式发电⼚不超过2%～4%）。

3.⽓轮机凝结⽔：在⽓轮机中做功后蒸汽经凝结成的⽔。

4.疏⽔：各种蒸汽管道和设备中的凝结成的⽔。

5.给⽔：送进锅炉的⽔。

（凝汽式发电⼚的给⽔，主要是汽轮机凝结⽔和补给⽔及各种疏⽔。

）6.锅炉⽔：在锅炉本体的蒸发系统中流动的⽔。

7. 冷却⽔：⽤作冷却介质的⽔。

燃料与燃烧系统：⽤煤将炉⽔烧成蒸汽（化学能转化为热能）（1）燃煤制备流程：煤从储煤场经输煤⽪带送到锅炉房的煤⽃中，再进⼊磨煤机制成煤粉。

煤粉与来⾃空⽓预热器的热风混合后喷⼊锅炉炉膛燃烧。

（2）烟⽓流程：煤在炉内燃烧后产⽣的热烟⽓经过锅炉的各部受热⾯传递热量后，流进除尘器及烟囱排⼊⼤⽓。

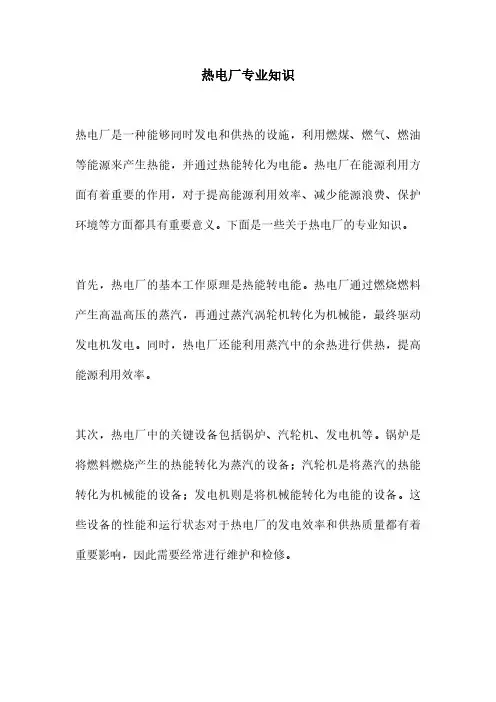

热电厂专业知识
热电厂是一种能够同时发电和供热的设施，利用燃煤、燃气、燃油等能源来产生热能，并通过热能转化为电能。

热电厂在能源利用方面有着重要的作用，对于提高能源利用效率、减少能源浪费、保护环境等方面都具有重要意义。

下面是一些关于热电厂的专业知识。

首先，热电厂的基本工作原理是热能转电能。

热电厂通过燃烧燃料产生高温高压的蒸汽，再通过蒸汽涡轮机转化为机械能，最终驱动发电机发电。

同时，热电厂还能利用蒸汽中的余热进行供热，提高能源利用效率。

其次，热电厂中的关键设备包括锅炉、汽轮机、发电机等。

锅炉是将燃料燃烧产生的热能转化为蒸汽的设备；汽轮机是将蒸汽的热能转化为机械能的设备；发电机则是将机械能转化为电能的设备。

这些设备的性能和运行状态对于热电厂的发电效率和供热质量都有着重要影响，因此需要经常进行维护和检修。

再次，热电厂的排放物是需要重点关注的环境问题。

在热电厂的燃烧过程中，会产生大量的废气和废水，其中含有一些对环境和人体健康有害的物质。

因此，热电厂需要配备相应的污染治理设备，如烟气脱硫脱硝装置、除尘器等，以减少排放物对环境的影响。

最后，热电厂的选址也是一个需要考虑的重要问题。

热电厂通常需要在燃料供应、电力接入、供热范围等方面具备便利条件。

此外，热电厂周围的环境因素，如空气流通、地形地貌等，也会对热电厂的运行和环境影响产生一定的影响。

总之，热电厂是一种能够同时发电和供热的设施，具有重要的能源利用意义。

了解热电厂的工作原理、关键设备、排放物处理和选址等专业知识，有助于我们更好地了解热电厂的运行机制和环境影响，为提高能源利用效率和环境保护做出贡献。

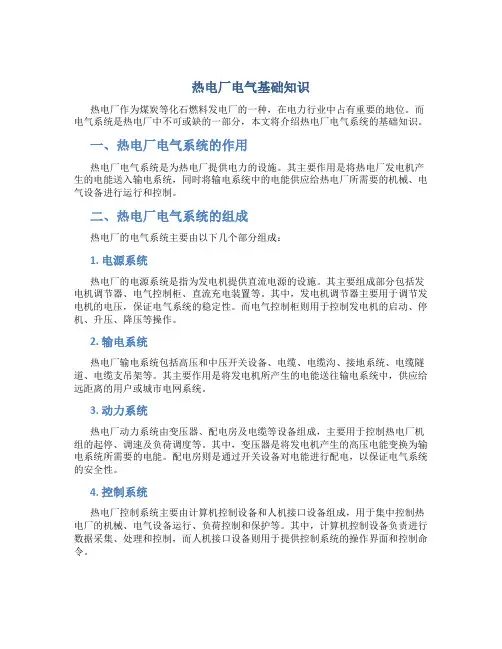

热电厂电气基础知识热电厂作为煤炭等化石燃料发电厂的一种，在电力行业中占有重要的地位。

而电气系统是热电厂中不可或缺的一部分，本文将介绍热电厂电气系统的基础知识。

一、热电厂电气系统的作用热电厂电气系统是为热电厂提供电力的设施。

其主要作用是将热电厂发电机产生的电能送入输电系统，同时将输电系统中的电能供应给热电厂所需要的机械、电气设备进行运行和控制。

二、热电厂电气系统的组成热电厂的电气系统主要由以下几个部分组成：1. 电源系统热电厂的电源系统是指为发电机提供直流电源的设施。

其主要组成部分包括发电机调节器、电气控制柜、直流充电装置等。

其中，发电机调节器主要用于调节发电机的电压，保证电气系统的稳定性。

而电气控制柜则用于控制发电机的启动、停机、升压、降压等操作。

2. 输电系统热电厂输电系统包括高压和中压开关设备、电缆、电缆沟、接地系统、电缆隧道、电缆支吊架等。

其主要作用是将发电机所产生的电能送往输电系统中，供应给远距离的用户或城市电网系统。

3. 动力系统热电厂动力系统由变压器、配电房及电缆等设备组成，主要用于控制热电厂机组的起停、调速及负荷调度等。

其中，变压器是将发电机产生的高压电能变换为输电系统所需要的电能。

配电房则是通过开关设备对电能进行配电，以保证电气系统的安全性。

4. 控制系统热电厂控制系统主要由计算机控制设备和人机接口设备组成，用于集中控制热电厂的机械、电气设备运行、负荷控制和保护等。

其中，计算机控制设备负责进行数据采集、处理和控制，而人机接口设备则用于提供控制系统的操作界面和控制命令。

热电厂电气系统的工作流程主要包括以下几个环节：1. 发电机运行发电机作为热电厂中最核心的设备之一，是将化石燃料所产生的热能转化为电能的设备。

在发电机运行时，需要通过电源系统向其提供直流电源，并通过控制系统对其进行运行控制。

2. 输电系统输电发电机产生的电能会通过输电系统输送到远距离的用户或城市电网系统中。

在输电过程中，需要通过输电系统进行电能的变换和配电。

烟气排放控制：阐述发电 厂烟气排放的危害，以及 采取的控制措施，如安装 脱硫、脱硝设施等。
废水处理与排放：说明发 电厂废水处理的重要性， 以及采取的处理措施，如 废水处理、循环利用等。
噪声与振动控制：介绍发 电厂噪声与振动的危害， 以及采取的控制措施，如 安装消音器、减震器等。
固体废物处理：阐述发电 厂固体废物的危害，以及 采取的处理措施，如分类 收集、综合利用等。
方面的内容
配电设备故障 处理：介绍配 电设备常见故 障的判断和处 理方法，以及
预防措施
配电设备安全 运行：强调配 电设备安全运 行的重要性， 提出保障安全 运行的措施和
建议
保护设备的运行与维护
继电保护的运行与维护
自动装置的运行与维护
直流系统的运行与维护
发电厂电气设备的预防性维护
07
发电厂电气安全与环保
命。
保护设备
继电保护：用于检测和保护发电厂电气设备故障 自动装置：用于控制发电厂电气设备的自动操作 故障录波器：用于记录发电厂电气设备故障时的波形 避雷器：用于保护发电厂电气设备免受雷电冲击
05
发电厂电气系统
电气主接线
定义：电气主接线是发电厂电气 系统的重要组成部分，用于实现 电能的生产、变换、分配和传输 等功能。
厂用电系统
厂用电系统的组成 厂用电系统的运行方式 厂用电系统的保护与控制 厂用电系统的设备选型与配置
输电线路
定义：输电线路是指将发电厂发出的电能传输到负荷中心的电力线路
电压等级：高压输电线路的电压等级一般为110kV-765kV，超高压输电线路的电压等 级一般为1000kV以上
输电方式：输电线路分为交流输电和直流输电两种方式，其中交流输电应用广泛

发电厂电气部分知识点发电厂电气部分1】电气主接线必须满足可靠性、灵活性、经济性三项基本要求。

2】电流互感器的接线方式有：单相式、不完全星形接线、两相差接线、三相星形接线等四种。

3】电压互感器的接线方式有等四种单相电压互感器接线、V－V接线、一台三相五柱式接线、三台单相三绕组电压互感器接线。

4】电力系统中性点的接地方式分为三种直接接地、不接地和经消弧线圈接地。

5】对电气主接线的基本要求有哪些？基本形式有哪些？答：①保证必要的供电可靠性；②保证电能质量；③具有一定的灵活性和方便性；④具有一定的经济性。

基本形式：有汇流母线的接线形式分为单母线接线和双母线接线。

无汇流母线的分为桥形接线和单元接线。

6】、厂用电的接线原则及形式是什么？答：厂用电的接线原则：可靠性、灵活性和经济性。

厂用电接线的基本形式：⑴高压厂用母线的接线：单母线分段接线，且按炉分段。

⑵低压厂用母线的接线：①对大型发电厂，常采用按炉分段原则；②对中小型发电厂，则根据实际厂用低压负荷大小和重要程度，一般全厂只分为二段或三段。

⑶全厂公用性负荷：①应根据负荷容量及对供电可靠性要求，分别接在各段母线上，但是要适当集中。

②当公用负荷较多、容量较大时，可设置公用母线段，但对相同的I类公用电动机不应全部接在同一母线上。

同一机炉的厂用电负荷接在同一段母线，便于运行管理和检修。

7】厂用变压器的选择？答：（1）额定电压。

厂用变压器的额定电压应根据厂用电系统的电压等级和电源引接处的电压确定变压器一、二次额定电压必须与引接电源电压和厂用网络电压一致。

（2）工作变压器的台数和型式。

主要与高压厂用母线的段数有关，而母线的段数又与高压厂用母线电压等级有关。

（3）变压器的容量。

必须满足厂用电机械从电源获得足够的功率。

（4）厂用变压器的阻抗。

要求比一般电力变压器的阻抗大。

8】断路器的作用是什么？它的型号有哪些？答：高压断路器的作用：用来在正常情况下接通和断开各种负载电路，在故障情况下能自动迅速地开断故障电流，实现自动重合闸的功能。

发电厂电气部分知识点综述第一、二章一、发电厂类型1、火力发电厂2、水力发电厂3、核电厂核电厂是利用原子核内部蕴藏的能量产生电能。

核电厂的燃料是铀。

1千克铀－235全部裂变放出的能量相当于2700吨标准煤燃烧放出的能量。

二、变电所类型1、枢纽变电所: 电源多、电压等级高，全所停电将引起电力系统解列，甚至瘫痪；2、中间变电所: 高压侧以交换潮流为主，同时又降压给当地用电。

全所停电将引起区域电网解列；3、地区变电所: 以向地区用户供电为主，是某一地区或城市的主要变电所。

全所停电仅使该地区供电中断；4、终端变电所: 接近负荷点，降压后直接向用户供电。

全所停电只影响用户。

三、电气设备1、一次设备：直接参与生产和分配电能的设备。

2、二次设备：对一次设备进行测量、控制、监视和保护的设备3、主接线：把发电机、变压器、断路器等各种电气设备按预期生产流程连成的电路，称为电气主接线。

第三章常用计算的基本理论和方法发热：电气设备流过电流时将产生损耗，如电阻损耗、磁滞和涡流损耗、介质损耗等，这些损耗都将变成热量使电气设备的温度升高。

长期发热----由工作电流所引起。

短时发热----由故障时的短路电流所引起。

1、发热对电器的不良影响1）机械强度下降（与受热时间、温度有关）2）接触电阻增加3）绝缘性能下降最高允许温度----能使导体可靠工作的最高温度。

正常的最高允许温度:一般θC≤700C ，钢芯铝绞线及管形导体θC≤800C，镀锡：θC≤850C 。

2、短时最高允许温度:硬铝、铝锰合金：θd≤2000C ，硬铜：θd≤3000C3、短时发热过程特点：属于绝热过程，导体产生的热量全部用于使导体升温；4、大电流导体附近钢构的发热随着机组容量的加大，导体电流也相应增大，导体周围出现强大的交变电磁场，使附近钢构中产生很大的磁滞和涡流损耗，钢构因而发热。

如果钢构是闭合回路，其中尚有环流存在，发热还会增多。

当导体电流大于3000A时，附近钢构的发热便不容忽视。

应城热电电气运行基础知识一、电力系统简介电力系统是现代社会不可或缺的基础设施之一，应城热电的电力系统由多个部分组成，包括电力发电部门、输电部门和配电部门。

其中，电气运行作为电力系统中至关重要的一环，其基础知识对确保电力系统的稳定运行具有重要意义。

二、电力系统的基本组成1.发电部门：发电部门是整个电力系统的起源，主要包括火力发电、水力发电、核能发电等多种发电方式，应城热电作为一个综合能源公司，拥有多种发电方式。

2.输电部门：输电部门负责将发电厂产生的电力输送到不同地区的用户，通常包括变电站、输电线路等设施。

3.配电部门：配电部门将输电部门输送过来的高压电转换成适合家庭、企业使用的低压电，并将其分配给各个用户，确保用电的安全和稳定。

三、电气运行的基础知识1.电网结构：电力系统中的电网结构分为输电网和配电网，输电网包括高压输电线路、变电站等设施，配电网则包括低压输配电线路、配电变压器等设施。

2.电能计量：电能计量是指对电能的测量和计量，通常通过电能表进行电量计量，以实现对用户的准确计量。

3.负荷管理：负荷管理是指对电力系统中的负荷进行平衡和调度，以确保电力系统正常运行并满足用户需求。

4.保护装置：保护装置是电力系统中的安全防护设备，主要作用是在电力系统发生故障时迅速切除受故障影响的设备，确保电力系统的安全运行。

四、电气运行中的常见问题与解决方法1.过载问题：电力系统在运行过程中可能出现过载问题，通常通过升级设备、优化负荷分配等方式来解决。

2.短路问题：短路是电力系统中常见的故障，解决方法包括安装跳闸保护装置、定期检查设备等措施。

3.设备老化问题：设备老化会影响电力系统的运行稳定性，定期进行设备维护保养和更新是解决这一问题的有效方法。

五、结语电气运行作为电力系统中至关重要的一环，其基础知识对于确保电力系统的稳定运行具有重要意义。

通过本文的介绍，读者可以了解应城热电电气运行的基础知识，有助于加深对电力系统运行的理解。

自动重合闸装置
01
当线路出现故障时，自动重合闸装置能使断路器自动重合闸，
提高供电的可靠性。
备用电源自动投入装置
02
当工作电源因故障断开后，能自动将备用电源投入，保证用户
连续供电。
自动调节装置
03
如自动调整发电机有功功率和无功功率、自动调整频率和电压
等，保证电力系统的稳定运行。
05
发电厂电气运行与维护
继电保护的作用
保障电力系统的安全运行，对电力系统中发生的故 障或异常情况进行检测，从而发出报警信号，或直 接将故障部分隔离、切除。
发电机的保护
定子Байду номын сангаас组相间短路保护
采用纵差动保护或横差动保护，确保发电机定子绕组的安全。
定子绕组匝间短路保护
利用单元件横差保护或裂相横差保护，对发电机定子绕组匝间短路 进行保护。
电缆的类型
电缆的作用
根据结构可分为单芯电缆和多芯电缆；根 据绝缘材料可分为油浸纸绝缘电缆、塑料 绝缘电缆等。
在发电厂和变电站中，电缆用于传输电能 和控制信号，具有占用空间小、维护方便 等优点。
04
发电厂电气保护与自动装置
Chapter
继电保护概述
继电保护的定义
当电力系统中的元件或系统本身发生了故障危及电 力系统安全运行时，能够向值班人员及时发出警告 信号，或者直接向所控制的断路器发出跳闸命令以 终止这些事件发展的一种自动化措施和设备。
由汽轮机驱动，将机 械能转换为电能。
包括各种传感器、执 行器和控制器，用于 监控和调节发电过程 。
02
电气系统基础知识
Chapter
电力系统基本概念
电力系统的定义
由发电厂、变电所、输配电线路和用户组成的整体，用于 生产、变换、输送、分配和使用电能。

电厂电气知识点总结一、电力系统基本组成1. 发电机发电机是电力系统的核心设备，它将机械能转换为电能。

发电机的基本原理是利用电磁感应现象，利用导线在磁场中运动时所产生的电动势来产生电流。

发电机通常由转子和定子两部分组成，转子是旋转的部分，定子是固定的部分。

常见的发电机包括汽轮发电机、水轮发电机和风力发电机等。

2. 变压器变压器是电力系统中用于改变电压和电流大小的设备。

它通过互感原理，实现了电压的升降，并实现了电压的隔离。

变压器通常由铁芯和绕组两部分组成，铁芯用于传导磁场，绕组用于传导电流。

变压器分为升压变压器和降压变压器两种类型，常见的变压器有油浸式变压器和干式变压器。

3. 输电线路输电线路是连接发电厂和用户的电力输送通道，它的主要作用是将发电厂产生的电能输送到用户处。

输电线路通常由导线、杆塔和绝缘子构成，导线用于传导电流，杆塔用于支撑导线，绝缘子用于隔离导线和杆塔。

根据输电线路的电压等级不同，可以分为高压输电线路、中压输电线路和低压输电线路。

4. 开关设备开关设备是电力系统中用于控制电路通断和电器设备操作的设备，包括断路器、开关、接触器等。

它们的主要作用是在电路故障时实现快速的切除故障段，并且可以实现对电路的远程控制，保证电力系统的安全稳定运行。

5. 辅助设备辅助设备是电力系统中用于辅助发电、输电和配电的设备，包括冷却系统、除湿系统、防火系统等。

它们的主要作用是保证发电机和变压器的正常运行，防止电气设备因环境因素而受损。

二、电力系统运行原理1. 电力系统的平衡电力系统的平衡是指在正常运行状态下，发电量与负荷需求相匹配，实现电网的供需平衡。

电力系统的平衡包括机械平衡和电气平衡两个方面，机械平衡是指发电机的机械输入和输出功率平衡，电气平衡是指电网内各节点的功率平衡。

平衡是电力系统正常运行的基础，只有在平衡状态下，系统才能稳定运行。

2. 电力系统的稳定性电力系统的稳定性是指在外部扰动作用下，系统能够保持平衡态或者尽快恢复到新的稳定平衡态的能力。

热电厂电气基础知识————————————————————————————————作者：————————————————————————————————日期：2电气设备基础知识目录一发电机基础知识1．同步发电机的“同步”是什么意思？2．同步发电机的转速、频率、磁极对数之间的关系是怎样的？3．发电机铭牌上标示的型号、容量、电压、电流、温升、功率因数是什么意思？4．同步发电机是如何发出三相正弦交流电的？5．发电机一般为什么都接成星形接线？6．什么叫有功？什么叫无功？7．有功功率、无功功率、视在功率之间的关系是什么？8．什么叫同步发电机的迟相运行？什么叫同步发电机的进相运行？9．汽轮发电机定子、转子分别由哪几部分构成？二变压器基础知识1．变压器如何分类？2．变压器的基本原理是什么？3．变压器在电力系统中起什么作用？4．什么是变压器的空载运行？5．什么是变压器的正常过负荷？6．表示变压器油电气性能好坏的主要参数是什么？7．为什么要规定变压器的允许温度？8．为什么要规定变压器的允许温升？9．运行电压超过或低于额定电压值时，对变压器有什么影响？10．有载分接开关的基本原理是什么？11．气体保护的动作原理是怎样的？12．什么是压力式温度计？三电动机基础知识1．电动机的铭牌上有哪些主要数据？2．异步电动机由哪几部分组成？3．异步电动机按结构的不同主要分为哪两大类？它们有何不同？4．感应电动机是怎样转起来的？5．感应电动机运行时，有几种损耗？6．什么是控制电机？它有什么用途？7．为什么处于备用中的电动机应定期测量绝缘电阻？8．异步电动机发生振动和噪声是由什么原因引起的？9．电动机在什么情况下应测定绝缘？10．启动电动机时应注意什么？11．运行中的电动机遇到哪些情况时应立即停用？12．电动机允许联系处理的异常有哪些？13．规程规定电动机的运行电压可以偏离额定值－5％或＋10％而不改变其额14．什么叫电动机的自启动？15．电动机启动前应做哪些准备工作？检查哪些项目？16．单相异步电动机是怎样转起来的？17．感应电动机在什么情况下会出现过电压？18．电磁调速异步电动机是由哪几部分组成的？四配电装置基础知识1．什么是配电装置？2．配电装置如何分类？3．屋内配电装置的特点是什么？4．屋外配电装置的特点是什么？5．成套配电装置的特点是什么？6．配电装置应满足哪些要求？7．配电装置的最小安全净距是如何确定的？8．发电厂和变电所6～10kV屋内配电装置布置型式有几种？有何优缺点？9．屋内配电装置中的母线是如何布置的？10．屋内配电装置中的隔离开关是如何布置的？11．屋内配电装置中的断路器及其操动机构是如何布置的？12．屋内配电装置中的互感器和避雷器是如何布置的？13．屋内配电装置中的电抗器是如何布置的？14．配电室的通道、出口及采光通风是如何布置的？15．电缆隧道及电缆沟是如何布置的？16．屋外配电装置分为哪几种类型？17．屋外配电装置的母线及构架是如何布置的？18．屋外配电装置的电力变压器是如何布置的？19．屋外配电装置的电气设备是如何布置的？20．屋外配电装置中的电缆沟和通道如何布置？21．成套配电装置是如何分类的？22．低压配电屏（柜）的结构和特点是怎样的？23．高压开关柜的结构分为哪两种形式？由哪几部分组成？有何特点？24．SF6全封闭式组合电器由哪些元件组成？有何优缺点？25．发电机与配电装置（或变压器）的连接方式有几种？各有何特点？电气设备基础知识一发电机基础知识1．同步发电机的“同步”是什么意思？答：发电机带负荷后，定子电流产生的磁场与转子以同方向、同速度旋转，称“同步”。

三、名词解释断路器失灵保护：当系统发生故障，故障元件的保护动作而其断路器操作失灵拒绝掉闸时，通过故障元件的保护作用于本变电站相邻断路器掉闸，有条件的还可以利用通道，使远端有关断路器同时掉闸的接线称为断路器失灵保护。

三不放过：发生事故应立即进行调查分析。

调查分析事故必须实事求是，尊重科学，严肃认真，要做到事故原因不清楚不放过、，事故责任者和应受教育者没受到教育不放过，没有采取防范措施不放过。

励磁涌流：变压器励磁涌流是变压器全电压充电时在其绕组中产生的暂态电流。

真空：当容器中的压力低于大气压力时，把低于大气压力的部分叫做真空。

重合闸后加速：当线路发生故障后，保护有选择地动作切除故障，重合闸进行一次重合以恢复供电，若重合于永久性故障时，保护装置即不带时限无选择性的动作断开断路器，这种方式称为重合闸后加速。

异步振荡：发电机因某种原因受到较大的扰动，其功角在0—360°之间周期性地变化，发电机与电网失去同步运行的状态。

在异步振荡时，发电机一会工作在发电机状态，一会工作在电动机状态。

汽机速度变动率：汽轮机由满负荷到空负荷时转速的变化量与额定转速比，称为汽轮机的速度变动率。

发电厂最低技术出力：火电机组本身技术条件允许的最小生产能力，是指三大主力设备（锅炉、汽机、发电机）能够连续安全稳定运行的最低负荷。

电力系统稳定运行：当电力系统受到扰动后，能够自动恢复到原来的运行状态，或凭借控制设备的作用过度到新的稳定状态运行，即所谓电力系统稳定运行。

自动重合闸：将因故障跳开后的断路器按需要自动投入的一种自动装置。

动力系统：通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统。

电力系统：把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。

电力网：把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。
