合康变频型号对照表

合康变频型号对照表
HK2.877.372DL(6kV400kW 6级同步机变频器电气原理 图） A00试用张彦红09.12.30
HK2.877.37 8DL(6kV/小 于400kW)原 理与接线图
HIVERT-T3 06 6/061 6kV/500kW 630kVA HIVERT-T3 06 6/077 6kV/630kW 800kVA
型号
电压/功率 容量
功率单元
熔断器
6kV 异步电机5级
HIVERT-Y3 06 5/031 HIVERT-Y4 06 5/031 HIVERT-Y3 06 5/040 HIVERT-Y4 06 5/040 HIVERT-Y3 06 5/043 HIVERT-Y4 06 5/043 HIVERT-Y3 06 5/048 HIVERT-Y4 06 5/048 HIVERT-Y3 06 5/055 HIVERT-Y4 06 5/055 HIVERT-Y3 06 5/061 HIVERT-Y4 06 5/061 HIVERT-Y2 06 5/068 HIVERT-Y3 06 5/068 HIVERT-Y2 06 5/077 HIVERT-Y3 06 5/077 HIVERT-Y2 06 5/085 HIVERT-Y3 06 5/085 HIVERT-Y2 06 5/096 HIVERT-Y3 06 5/096 HIVERT-Y2 06 5/108 HIVERT-Y3 06 5/108 HIVERT-Y2 06 5/130 HIVERT-Y3 06 5/130
HPU690/400D1
HIVERT-Y4 06 6/400 6kV/3200kW 4000kVA
GC4.4 5900×2400×1410 (4900+1000)（450*5）
HK3.221.011DL(6kV系列6级变频器电气原理图（带启 动柜）)A01试用张彦红08.12.18

北京合康高压变频器用户手册3.2

北京合康高压变频器用户手册3.2

风 柜 变单 机 门 压元 故 报 器柜 障 警 过过
报
热热
警
报报
警警
35.
端子号
名称
1、2 风机故障报警
3、4
柜门报警
5、6 变压器过热报警
7、8 单元柜过热报警
状态 闭合有效 闭合有效 闭合有效 闭合有效
类型 DO/常开 DO/常开 DO/常开 DO/常开
容量 5A/250Vac 5A/250Vac 5A/250Vac 5A/250Vac
程
电流互感 器TA1, 2 输入电压检测
XS3 1 2 3 4 5 6 7
XS4 1 2 3 4 5 6 7 8 9 10 11 12
XS5 1 2 3 4 5 6 7 8 9 10 11
IGND FGND 485+2 485-2
EGND
+25V
PE
EGND
KM13 KM14 KM15 KM16 KM17 KM18 KM19
20.
H PU □□□ /□□□
缺省为一般单元系列，“P”代表具有旁路功能单元系列
额定输出电流（A） 额定输出电压（V） 功率单元代号
21.
22.
功能定义
按键
运行记录
系统状态屏 功能设置屏 参数设置屏 故障记录屏
时间设置屏
屏
到功能设置 到参数设置
屏
屏
到故障记录 屏
到运行记录 屏
到时间设 置屏
功能选项修 参数值修改
改确认
确认
无效
无效
时间设置确 认
开环运行/ 本地给定时 增加给定频 率；闭环运 行/本地给 定时增加被 控量给定
值 开环运行/ 本地给定时 减小给定频 率；闭环运 行/本地给 定时减小被 控量给定

国内十大变频器排名以及特点论述

国内十大变频器排名以及特点论述

变频器国内十大品牌排名如下：1、明阳龙源（广东明阳电气集团有限公司）2、烟台惠丰（烟台惠丰电子有限公司）3、成都佳灵（成都佳灵电气制造有限公司）4、英威腾（深圳市英威腾电气股份有限公司）5、台达（台达电子工业股份有限公司）6、深圳汇川（深圳市汇川技术股份有限公司）7、普传科技（普传科技股份有限公司）8、风光电子（山东新风光电子科技发展有限公司）9、合康亿盛（北京合康亿盛变频科技股份有限公司）10、利德华福（北京利德华福电气技术有限公司）明阳龙源变频器特点论述：MYVF-6000系列高压变频器系统主要运用于电力工业、石油化工、冶金、水资源等工业中的风机、水泵、压缩机等，尤其是应用在高压大功率的风机和泵类机械中，取代传统挡风板、节流阀，可以根据负荷大小适时控制风量和流量，显著提高的节能效果。

另外，还可以改善和适应运行环境，平滑加减速、提高加工工艺等功能。

明阳龙源（中）高压DCS500系列变频器具有多种保护特性的晶闸管全控桥，给用户可靠的操作安全性。

晶闸管桥可以是二象限或四象限运行。

ACS50系列变频器作为明阳龙源（中）高压部件传动满足了OEM厂商、安装公司和盘厂的需求，且无需编程 - 简单易懂的操作接口；紧凑的尺寸和窄化设计； DIN导轨安装的理想传动；低EMC干扰。

烟台惠丰变频器特点论述：惠丰公司结合国际上最先进的变频技术和中国传动的实际需求，领先推出了F1000-G、F1500-G等通用系列变频器，F1000-M、F1500-P、ZS2000、LT2000、LT3000、T2等专用系列变频器以及HFR系列数字式软起动器，广泛应用于印刷、机床、塑料、制药、造纸、纺织、印染、食品、橡胶、油田、矿山、风机水泵等领域。

其中F1000系列通用变频器是惠丰汇集十年专业制造之经验。

惠丰系列变频器应用空间矢量控制原理，采用模块化设计、双CPU控制，在采用高品质材料和元器件的基础上应用先进的生产工艺制造而成，它是集数字技术、计算机技术、现代自控技术于一体的高技术产品，具有精度高、转矩大、性能可靠等特点。

北京利德华福高压变频调速系统介绍

北京利德华福高压变频调速系统介绍

工业现场
模拟量
RS485
I/O
单个模块旁路技术
1
3 2
8个模块串联时，旁路一个功率模块， 电压输出能力为95.6%，比原来的方 法有所提高。
A
正常运行时
每相5个功率单元 串联，正常运行
A5
A4
A3
A2
VAC
A1 120 o TYP. B1 B2
VBA
C1 C2 C3 C4
N
B3

高压变频器全中文监控系统

采用标准软件，同上一代产品操作方式完全一致 用户可以现场设定现实参数及控制逻辑 操作权限分级，保证设备的可靠运行
功率单元旁路功能
功率模块故障时可降额运行，切换时间仅为50ms
10KV 移相变压器
UA1
TV1 TV2 M
UA2
10KV 光纤
控制单元
工控机
PLC
以8级串联为例，旁路一级后，系统电压 下降1/8，即电压为87.5%；
功率模块输出波形叠加技术
T
单个功率模块逆变 输出的正弦PWM波形
错位叠加后变频器 输出的相电压波形

T
1) R ef A :
2 0 0 V o lt
5 m s
T

1 ) R ef
A :
2 0 0
V o lt
5
m s
高压变频器主要器件一览表
品 名 EUEPC IXYS MCD IXYS MDD 产 地 IGBT（绝缘门控双级晶体管） Thyristor （可控硅） 旁路桥

基于单片机的中文人机界面(标准配置)
超大24行全中文界面 直接按键式操作 具有键盘锁定功能，防

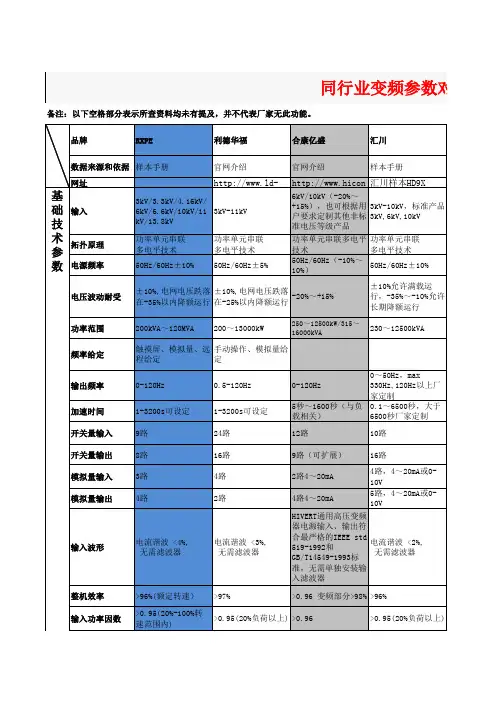

变频器对比表(RXPE vs 竞争对手)20141201

变频器对比表(RXPE vs 竞争对手)20141201

冷却方式 双路供电
保护方式
单元保护:过压、欠 压、均压、输入缺相 、过流、超温、通讯 等；系统保护：电机 过流、短路、接地、 过载、过流、缺相、 过载；输出过载；输 过压、欠压、过载、 接地、过压、过热、 出短路；输出接地； 过热、缺相、单元故 限流功能、控制电源 输入过流；输入过 障等 故障连锁保护 压；输入不平衡；输 入接地；冷却风扇故 障报警；门开关联锁 保护；变压器过热报 警；变压器过热跳闸 √ √ √ √ 可选 √ √ √ √ √ √ √ √ 机械旁路 √ √ √
3kV/3.3kV/4.16kV/ 6kV/6.6kV/10kV/11 3kV-11kV kV/13.8kV 功率单元串联 多电平技术 50Hz/60Hz±10% 功率单元串联 多电平技术 50Hz/60Hz±5% 6kV/10kV（-20%～ +15%），也可根据用 3kV-10kV，标准产品 户要求定制其他非标 3kV,6kV,10kV 准电压等级产品 功率单元串联多电平 功率单元串联 技术 多电平技术 50Hz/60Hz（-10%～ 50Hz/60Hz±10% 10%） ±10%允许满载运 行，-35%～-10%允许 长期降额运行 230～12500kVA
LCD面板按键设定、 触摸屏数字给定、多 模拟量给定或面板设 远方操作盘、计算机 段速给定、模拟量给 定 后台通信或DCS等智 定 能接口设定、外部4 0.5-120Hz 1-120Hz 0.1～6000秒 15路 16路 2路4～20mA 4路4～20mA 0-10V/4-20mA,任意 设定，可扩展 0-10V/4-20mA,任意 设定，可扩展 0.1～3200秒 可按用户功能要求扩 展，可现场定义 可按用户功能要求扩 展，可现场定义 2路，4～20mA或0～ 10V 2路，4～20mA或0～ 10V 输入电流谐波 （THD） 实测值 <1.0％(满负载);输 出电流谐波（THD） 实测值<1.0％(满 负载) 额定负载下>96% ＞0.96（＞20%负 载）

北京合康高压变频器说明书

北京合康高压变频器说明书

北京合康高压变频器说明书
北京合康高压变频器说明书
一、产品介绍：
本产品是一种用于电力系统中的高压变频控制装置。

其主要功能是将电力系统中的高压交流电转换为可调节的直流电，并对电流、电压、功率等参数进行实时监测和控制。

二、产品特点：
1.高效节能：采用先进的变频控制技术，能够有效地降低电力系统中的能耗；
2.稳定可靠：具有良好的电气性能和稳定性，能够保障电力系统的安全稳定运行；
3.易于维护：具有智能化的维护系统，可以实现在线设备状态监测和远程故障诊断，方便快捷；
4.应用广泛：可广泛应用于电力系统中的变电站、水泵站、风机场等领域。

三、技术参数：
输入电压：AC380V/660V
输出功率：5KW-5000KW
调节范围：0-100%
频率范围：0-100Hz
工作温度：-10℃-55℃
储存温度：-20℃-65℃
四、使用方法：
请先阅读产品使用手册，正确接线、设置参数和启动控制系统，确保设备正常运行。

五、注意事项：
1.在使用过程中，请勿将设备暴露在高温、潮湿、有腐蚀性或易产生尘土等环境中；
2.在设备维护或故障排除时，请务必按照厂家提供的维修指南进行操作；
3.设备启动时，请务必先检查设备的接线是否正确，并逐步启动装置，防止冲击电流对设备造成损害。

六、服务支持：
北京合康是一家专业从事高压变频器的研发、生产和销售的企业，具有良好的产品质量和售后服务体系。

如果您对产品有任何疑问或需求，请联系我们的客服中心，我们将竭诚为您服务。

利德华福变频器使用介绍

利德华福变频器使用介绍

HARSVERT-A高压变频调速系统使用介绍第一节产品性能指标及功能第140条产品型号的意义额定电流（A）电压等级（KV）控制方式变频调速系统（VERT)产品系列（S）公司名称缩写（HAR第141条变频调速原理按照电机学的基本原理，电机的转速满足如下的关系式：n=(1-s)60f/p=n0*(1-s)（P：电机极对数；f：电机运行频率；s:滑差）从式中看出，电机的同步转速n0正比于电机的运行频率(n0=60f/p)，由于滑差s一般情况下比较小（0∽0.05），电机的实际转速n约等于电机的同步转速n0，所以调节了电机的供电频率f，就能改变电机的实际转速。

电机的滑差s和负载有关，负载越大则滑差增加，所以电机的实际转速还会随负载的增加而略有下降。

第142条系统结构单元串联多电平拓扑结构组成：移相变压器、功率模块、控制器第143条性能、参数指标指标名称指标参数变频器容量（KV A）375 — 6000适配电机功率（KW）300 — 5000输入频率（Hz）45 — 55额定输入电压（V）6000±10%输入功率因数0.95（＞20%负载）变频器效率额定负载下＞0.96输出频率范围（Hz）0.5 — 120输出频率分辨率（Hz）0.01额定输出电流（A）36 — 600过载能力120% 60秒，150% 3秒模拟量输入0 — 10V/4—20mA第144条系统功能1、主电源掉电时，3秒内不停机，满足母线切换的需要通过程序实现。

主电源掉电后，主控箱在检测到功率模块全体报缺相故障时，不会立即跳高压开关，只是将变频器输出频率衰减，如果主电源在3秒内恢复正常，变频器也将恢复掉电前的运行频率；如果主电源在3秒内没有恢复正常，则变频器停止输出跳开高压开关。

2、控制电源掉电时不会停机，可以用UPS供电继续运行30分钟左右。

3、配置单元旁路功能，在局部故障时不停机。

在每个功率单元输出端之间并联旁路电路，当功率单元故障时，封锁对应功率单元IGBT 的触发信号，然后让旁路SCR导通，保证电机电流能通过，仍形成通路。

两种高压变频器的应用比较

两种高压变频器的应用比较

两种高压变频器的应用比拟LtD两种高压变频器的应用比拟1 引言自2003年以来徐塘发电有限责任公司先后对2台300MW机组所属4台一次风机和4台凝泵进行了电机变频技术改造。

2003年5月公司首先采用北京利得华福公司生产的HARSVERT-A06/130高压变频器对5#机凝泵电机进行改造。

在成功的改造5#机组凝泵电机后，公司又采用美国罗宾康变频器对2台一次风机进行了改造。

通过一年多的运行实践，证明采用高压变频器能够大量的节约发电本钱，给企业带来巨大的利润。

由于两种规格的变频器分别应用在不同的设备上，因此精确的比拟两种变频器的优劣是非常困难的事; 但是为了推广变频器在电厂辅机中的应用，有必要对两种变频器在我公司的应用进行综合比拟，希望对其他电厂进行变频技术改造有所帮助。

2 变频器的应用形式比拟根据凝泵与一次风机的运行特点和系统结构，我公司在凝泵和一次风机的变频应用形式上存在着较大的差异。

2台机组凝泵都采用2泵公用一台变频器的应用形式，而一次风机都采用一机一变频器的应用形式(其一次电气接线图如图1、2所示)。

图1 凝泵变频改造电气接线图图2 一次风机变频改造电气接线图对于图1中凝泵的改造，在正常运行时K40、K410断路器合上QF1断路器断开，1#凝泵处于变频运行状态，断路器K420、QF2分开，凝泵联锁投入，2#凝泵处于工频联锁备用状态。

当变频运行的凝泵因变频器故障跳闸时另一台凝泵会联锁工频启动。

为了防止剩余电荷对变频器的损害在DCS操作系统中设计有逻辑闭锁，即只有在合上变频器输出侧断路器K410或K420后才能合上断路器K40。

采用两机公用一台变频器的应用形式不仅能最大限度的利用变频器，而且可以大量节约电厂技改费用的投入;但是由于两台设备公用一台变频器因此对于设备的定期切换就显得较为繁琐。

当变频泵跳闸时备用泵工频联锁启动后对凝结水管道的冲击较大。

对于图2中的一次风机的改造，在一次风机变频运行时，断路器QF合上，刀闸K421、K422合上，K423处于断开位置。

利德华福能量回馈型高性能高压变频调速系统在矿井提升机上的应用

利德华福能量回馈型高性能高压变频调速系统在矿井提升机上的应用

箕斗通过机房 的双滚筒带动 ，采用两 台 ８０ｋ 电机 ０ Ｗ 通过减速机拖动 ， 电机的调速方式采用 传统 的串电阻调速
方 式 ， 调 速 方 式 属 于 落 后 技 术 ， 在 以下 缺 点 ： 该 存 （ ） 量 的 电能 消 耗 在 转 差 电 阻 上 ， 成 了 严 重 的 能 １大 造
源浪费 ， 同时电阻器 的安装需要 占用很大的空 间。
（） １ 涌流抑制 ： 变压器 在受 电瞬 间 ， 产生激磁 涌流 ， 会
（） ２ 控制 系统复 杂 ， 导致系 统的故 障率高 ， 接触 器 、 电
阻器 、 绕线 电机碳刷容易损坏 ， 维护工作 量很大 ， 直接影响
了生 产效 率 。
（ ） 速和爬行 阶段需要依靠制动 闸皮 摩擦 滚筒实现 ３低
速度控 制 ， 特别是在 负载发生变 化时 ， 很难 实现恒 减速控 制， 导致调 速不连续 、 速度控制性能较差。 （） ４ 启动和换档 冲击 电流大 ， 造成 了很大 的机械冲击 ， 导致 电机 的使用寿命大大降低 。 （） ５ 自动化程度不高 ， 加了开采成本 ， 响了产量 。 增 影 （ ） 电压 和低速段 的启动力矩小 ， ６低 带负载能 力差 ， 无
▲
到原来蔼 压 关 榧
功率模块供 电， 移相变压器 的副边绕组分为三组 ， 根据 电压
等级和模块串联级数 ， 一般 由 ２ 、０４ 、８ 冲系列等构成 ４ ３ 、２４ 脉
ｌ 高 开 柜 压 关 Ｆ ｏ
Ｉ
多级相叠加 的整流方式 ， 可以大大改善 网侧 的电流波形（ 网 侧 电压 电流谐波指标满足 ＩＥ ５ ９ １９ Ｅ Ｅ １— ９ ２和 Ｇ ｆ１ ５ ９ ９ Ｂｒ ４ ４ — ３ 的要求 ） 使其负载下的网侧功率因数接近 １ 。 。由于变压器副

利德华福高压变频器

利德华福高压变频器

利德华福高压变频器应用范围近年来，我国年工业生产总值不断提高，但是能耗比却居高不下，高能耗比已成为制约我国经济发展的瓶颈，为此国家投入大量资金支持节能降耗项目，其中高压变频调速技术已越来越广泛的应用在各行各业，它不仅可以改善工艺，延长设备使用寿命，提高工作效率等，最重要的是它可以“节能降耗”，这一点已被广大用户所认可，且深受关注。

从1998年开始，利德华福人通过一年开发，一年开局试验，一年市场考验，其研发制作的HARSVERT-A系列高压变频调速系统，完全具有自主知识产权，适合国内电网特性，符合国内用户使用习惯。

该系列高压变频调速系统自2000年投入国内市场后，在市政供水、电力、冶金、石油、石化、水泥、煤炭等行业陆续投入运行。

由于安装便捷、操作简单、运行稳定、安全可靠、维护方便，并在节能、节电、省人、省力、自动控制、远程监控等方面效果显着，以及优异的产品性价比和周到的服务，受到用户的广泛欢迎。

火力发电：引风机、送风机、吸尘风机、压缩机、排污泵、锅炉给水泵等冶金：引风机、除尘风机、通风机、泥浆泵、除垢泵等石油、化工：主管道泵、注水泵、循环水泵、锅炉给水泵、电潜泵、卤水泵、引风机、除垢泵等市政供水：水泵等污水处理：污水泵、净化泵、清水泵等水泥制造：窑炉引风机、压力送风机、冷却器吸尘风机、生料碾磨机、窑炉供气风机、冷却器排风机、分选器风机、主吸尘风机等造纸：打浆机等制药：清洗泵等采矿行业：矿井的排水泵和排风扇、介质泵等其他：风洞试验等系统原理HARSVERT-A系列高压变频调速系统采用单元串联多电平技术，属高-高电压源型变频器，直接3、6、10KV输入，直接3、6、10KV高压输出。

变频器主要由移相变压器、功率模块和控制器组成。

系统结构功率模块结构功率模块为基本的交-直-交单相逆变电路，整流侧为二极管三相全桥，通过对IGBT逆[功率单元电路结构]变桥进行正弦PWM控制，可得到单相交流输出。

每个功率模块结构及电气性能上完全一致，可以互换。

合康和利德华福高压变频器性能表

合康和利德华福高压变频器性能表
利德华福与北京合康主要技术性能对比
利德华福
品牌
施耐德全资公司，该品牌为进口品牌
成立时间 1998年成立
公司背景
成立时依托清华大学技术，2011年由世界500强专业电气公司 施耐德公司最强技术作为后盾
市场占有率 全国30%以上
从施耐德全球采购链选择优秀供应商，挑选进口高品质元器 核心元器件 件，整机通过全球变频研发中心的系统设计，并通过国际化生
产线出厂。
数据接口
采用可靠的PLC与工业现场接驳，为提升生产过程控制的准确 性提供便利，可利用变频器内置PLC进行闭环控制或多段式自 动调度，通过变频器内置PLC软件实现灵活控制负载运行状 态，准确满足生产工艺的实际需求，避免人员操作带来的浪费 和失误。
控制方式
全系列标配DSP无速度传感器矢量控制方式，并通过施耐德全 球变频器研发中心的软件优化，提高了变频器控制精度和调速 性能，例如在生产过程控制中需要高低速切换时可为您节省速 度转换时间，响应生产工艺需求的同时挖掘节能潜力，发挥变 频器的最大效力。
故障率 备件
利德华福核心元器件均为进口产品，电路板为美标的防尘防鹰 印刷电路板，故障率低。电容采用全球最先进稳定的日立生产 电容。
利德华福备件价格合理。
序号
名称 1 IGBT
2 电解电容
3 可编程控制器
利德华福部分进口件清单列表
4 风机 5 光纤 6 整流桥 7 可控硅
8 UPS
北京合康主要技术性能对比
北京合康 国内私人企业 2003年成立 由原利德华福部分辞职员工作技术支撑 8%左右 核心元器件多数采用国产元件，影响产品整体质量。如电容、风机等。
采用单板机+继电器的模式，影响产品质量。
只有V/F方式，控制简单，在大转矩和大功率设备运行时会经常报警甚至造成 高压断路器跳闸。

北京利德华福HARSVERT-A系列变频器的原理

北京利德华福HARSVERT-A系列变频器的原理

HARSVERT-A系列变频器的原理有15个（或21个）功率单元，每5个（或7个）功率单元串联构成一相。

10000V 系列有24个功率单元，每8个功率单元串联构成一相。

2.输入变压器输入侧由移相变压器给每个单元供电，移相变压器将网侧高压变换为副边的多组低压，各副边绕组在绕制时采用延边三角接法，相互之间有一定的相位差。

对3000V系列，变压器副边绕组分4级，每级电压430V，相互间移相15°，构成24脉冲整流方式；对6000V系列，变压器副边绕组分5级或7级。

对5级产品，每级电压690V，相互间移相12°，构成30脉冲整流方式。

对7级产品，每级电压490V，相互间移相8.57°，构成42脉冲整流方式；对10000V系列，变压器副边绕组分8级，每级电压720V，相互间移相7.5°，构成48脉冲整流方式；这种多级移相叠加的整流方式，消除了大部分由独立功率单元引起的谐波电流，可以大大改善网侧的电流波形，使变频器网侧电流近似为正弦波，使其负载下的网侧功率因数达到0.95以上。

另外，由于变压器副边绕组的独立性，使每个功率单元的主回路相对独立，其工作电压由各个低压绕组的输出电压来决定，工作在相对的低压状态，类似常规低压变频器，便于采用现有的成熟技术。

各功率单元间的相对电压，由变压器副边绕组的绝缘承担，避免了串联均压问题。

3.功率单元功率单元是整台变频器实现变压变频输出的基本单元，每个功率单元都相当于一台交-直-交电压型单相低压变频器。

功率单元整流侧用二极管三相全桥进行不控全波整流，中间采用电解电容滤波和储能，输出侧为4只IGBT组成的H桥，电路结构如下图所示。

在任意时刻，每个单元仅有三种可能的输出电压，如果A+和B-导通，从U 到V的输出电压将为+Ud，如果B+和A-导通，从U到V的输出电压将为-Ud，如果A+和B+或者A-和B-导通，则从U到V的输出电压为0V。

通过控制A+、A-、B+、B-四只IGBT的导通和关断状态，在U、V输出端子可以得到VO的等幅PWM波形。
