合康HID300A系列通用变频器

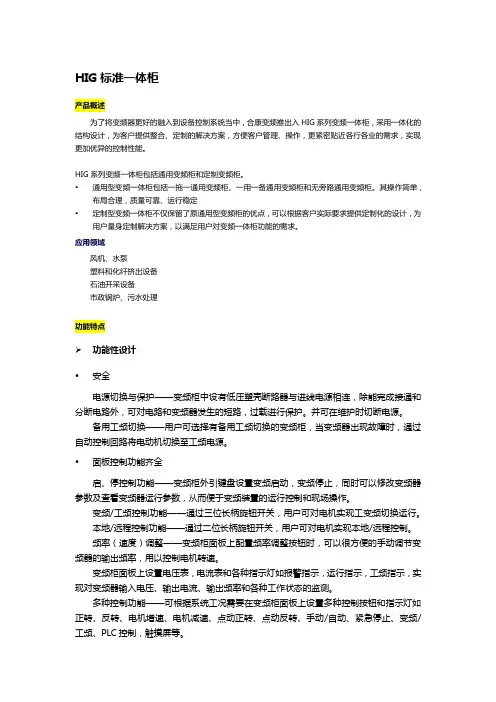

HIG标准一体柜产品概述为了将变频器更好的融入到设备控制系统当中，合康变频推出入HIG系列变频一体柜，采用一体化的结构设计，为客户提供整合、定制的解决方案，方便客户管理、操作，更紧密贴近各行各业的需求，实现更加优异的控制性能。

HIG系列变频一体柜包括通用变频柜和定制变频柜。

•通用型变频一体柜包括一拖一通用变频柜、一用一备通用变频柜和无旁路通用变频柜。

其操作简单，布局合理，质量可靠、运行稳定•定制型变频一体柜不仅保留了原通用型变频柜的优点，可以根据客户实际要求提供定制化的设计，为用户量身定制解决方案，以满足用户对变频一体柜功能的需求。

应用领域风机、水泵塑料和化纤挤出设备石油开采设备市政锅炉、污水处理功能特点➢功能性设计•安全电源切换与保护——变频柜中设有低压塑壳断路器与进线电源相连，除能完成接通和分断电路外，可对电路和变频器发生的短路，过载进行保护。

并可在维护时切断电源。

备用工频切换——用户可选择有备用工频切换的变频柜，当变频器出现故障时，通过自动控制回路将电动机切换至工频电源。

•面板控制功能齐全启、停控制功能——变频柜外引键盘设置变频启动，变频停止，同时可以修改变频器参数及查看变频器运行参数，从而便于变频装置的运行控制和现场操作。

变频/工频控制功能——通过三位长柄旋钮开关，用户可对电机实现工变频切换运行。

本地/远程控制功能——通过二位长柄旋钮开关，用户可对电机实现本地/远程控制。

频率（速度）调整——变频柜面板上配置频率调整按钮时，可以很方便的手动调节变频器的输出频率，用以控制电机转速。

变频柜面板上设置电压表，电流表和各种指示灯如报警指示，运行指示，工频指示，实现对变频器输入电压、输出电流、输出频率和各种工作状态的监测。

多种控制功能——可根据系统工况需要在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动/自动、紧急停止、变频/工频、PLC控制，触摸屏等。

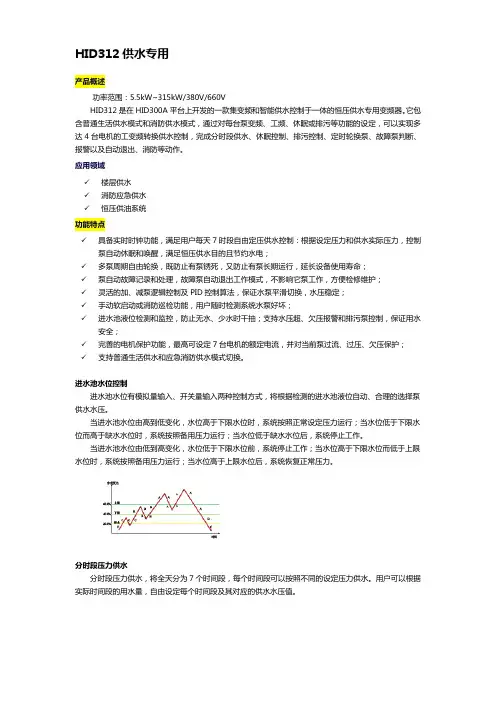

HID312供水专用产品概述功率范围：5.5kW~315kW/380V/660VHID312是在HID300A平台上开发的一款集变频和智能供水控制于一体的恒压供水专用变频器。

它包含普通生活供水模式和消防供水模式，通过对每台泵变频、工频、休眠或排污等功能的设定，可以实现多达4台电机的工变频转换供水控制，完成分时段供水、休眠控制、排污控制、定时轮换泵、故障泵判断、报警以及自动退出、消防等动作。

应用领域✓楼层供水✓消防应急供水✓恒压供油系统功能特点✓具备实时时钟功能，满足用户每天7时段自由定压供水控制：根据设定压力和供水实际压力，控制泵自动休眠和唤醒，满足恒压供水目的且节约水电；✓多泵周期自由轮换，既防止有泵锈死，又防止有泵长期运行，延长设备使用寿命；✓泵自动故障记录和处理，故障泵自动退出工作模式，不影响它泵工作，方便检修维护；✓灵活的加、减泵逻辑控制及PID控制算法，保证水泵平滑切换，水压稳定；✓手动软启动或消防巡检功能，用户随时检测系统水泵好坏；✓进水池液位检测和监控，防止无水、少水时干抽；支持水压超、欠压报警和排污泵控制，保证用水安全；✓完善的电机保护功能，最高可设定7台电机的额定电流，并对当前泵过流、过压、欠压保护；✓支持普通生活供水和应急消防供水模式切换。

进水池水位控制进水池水位有模拟量输入、开关量输入两种控制方式，将根据检测的进水池液位自动、合理的选择泵供水水压。

当进水池水位由高到低变化，水位高于下限水位时，系统按照正常设定压力运行；当水位低于下限水位而高于缺水水位时，系统按照备用压力运行；当水位低于缺水水位后，系统停止工作。

当进水池水位由低到高变化，水位低于下限水位前，系统停止工作；当水位高于下限水位而低于上限水位时，系统按照备用压力运行；当水位高于上限水位后，系统恢复正常压力。

分时段压力供水分时段压力供水，将全天分为7个时间段，每个时间段可以按照不同的设定压力供水。

用户可以根据实际时间段的用水量，自由设定每个时间段及其对应的供水水压值。

变频器一拖二必须具备仿真调试功能。

变频器应具备仿真调试功能选相，当外部电机不具备连接和安装条件时，可以将变频器设定到仿真调试功能，模拟出电机的转速、转向、电流、输出电压等，但同时保证变频器无动力电输出，实现安全预调试。

变频器调速范围：0-107%连续可调。

变频器加/减速时间：0.1-3600秒(根据负载情况可设定)。

变频器输出频率：0-75Hz（根据电机情况可设定）。

变频器的平均无故障时间MTBF要高于50000小时。

变频器可做为软启动器使用。

用户可调用数字表，可显示速度、电流、电压、功率等。

变频器能够报告参数、故障记录、故障分析。

变频器具有浪涌吸收保护电路。

变频器至少应配备以下设备l 输入侧的滤波器l 输出电抗器l 直流电抗器l 安装在开关柜面板上的操作面板及其连线整套变频控制装置等所有部件及内部连线一体化设计，用户只须连接输入/输出电缆，控制电源和控制信号线即可。

变频器应有过电压，过电流，欠电压，缺相，变频器过载，变频器过热，电机过载，输出接地，输出短路等保护功能，并能联跳输入侧开关。

变频器应设有标准的双RS485接口，内部要求可以配置多种标准通讯协议以便与电气监控管理系统（ECMS）进行通讯联系。

具体协议型式待定。

为便于用户现场维护，变频器的现场操作界面应为中文显示，能同时显示变频器母线电压值、电机电流、变频器输出频率、电机运行方向、变频器的速度给定方式（如自动/手动方式）、变频器当前状态(是否故障及故障时间)，可以实现七行液晶显示。

变频器的控制单元采用32位或以上CPU。

控制面板可以安装在变频器本体上，也可以安装在变频器柜门上，而且控制面板可以在变频器运行时实现带电插拔并且不会引起变频器停机故障；变频器的操作面板可同时存储2套所有变频器参数和通讯卡参数，并可下载到新的变频器中。

要求变频器本体具有24V直流电源，开关量I/O端子具备多种组态功能。

变频器的频率输出信号应为4~20mA.变频器的指令接受信号（来自DCS）也应为4~20mA。

北京合康高压变频器说明书
北京合康高压变频器说明书
一、产品介绍：
本产品是一种用于电力系统中的高压变频控制装置。

其主要功能是将电力系统中的高压交流电转换为可调节的直流电，并对电流、电压、功率等参数进行实时监测和控制。

二、产品特点：
1.高效节能：采用先进的变频控制技术，能够有效地降低电力系统中的能耗；
2.稳定可靠：具有良好的电气性能和稳定性，能够保障电力系统的安全稳定运行；
3.易于维护：具有智能化的维护系统，可以实现在线设备状态监测和远程故障诊断，方便快捷；
4.应用广泛：可广泛应用于电力系统中的变电站、水泵站、风机场等领域。

三、技术参数：
输入电压：AC380V/660V
输出功率：5KW-5000KW
调节范围：0-100%
频率范围：0-100Hz
工作温度：-10℃-55℃
储存温度：-20℃-65℃
四、使用方法：
请先阅读产品使用手册，正确接线、设置参数和启动控制系统，确保设备正常运行。

五、注意事项：
1.在使用过程中，请勿将设备暴露在高温、潮湿、有腐蚀性或易产生尘土等环境中；
2.在设备维护或故障排除时，请务必按照厂家提供的维修指南进行操作；
3.设备启动时，请务必先检查设备的接线是否正确，并逐步启动装置，防止冲击电流对设备造成损害。

六、服务支持：
北京合康是一家专业从事高压变频器的研发、生产和销售的企业，具有良好的产品质量和售后服务体系。

如果您对产品有任何疑问或需求，请联系我们的客服中心，我们将竭诚为您服务。

《HID300A系列变频调速器使用说明书》翻译报告的开题报告研究背景及意义现代工业中的变频调速器，是一种通过调节电机转速来控制电机输出功率与负载匹配的电子设备。

能够广泛应用于机械制造、建筑工程、石化、轨道交通等方面。

中国的变频调速器行业发展迅猛，目前已经拥有了一些技术领先的企业。

其中，HID300A系列变频调速器是一种新型产品，由华德恒（北京）传动技术有限公司制造。

该系列产品具备体积小、功率大、性能稳定的特点，适用于各种类型的电机调速控制。

随着市场需求的增加，使用HID300A系列变频调速器的用户数量不断增加，然而，由于产品的使用说明书只提供了简单的操作说明，一些用户对于产品的控制原理和技术参数了解仍然不够深入。

因此，我们需要对该产品的使用手册进行翻译和解读，以便更多的用户了解到该产品的性能和应用方式，提高产品的使用效果和用户满意度。

研究内容本次翻译报告的研究内容主要包括以下方面：1. HID300A系列变频调速器的功能和性能介绍；2. HID300A系列变频调速器的安装和调试说明；3. HID300A系列变频调速器与电机的匹配原理；4. HID300A系列变频调速器的故障排除方法。

研究方法本次翻译报告主要采用文献资料法和实地调研法进行研究。

文献资料法：主要收集和整理与HID300A系列变频调速器相关的资料，包括产品说明书、技术手册、实验记录等。

实地调研法：首先通过与制造厂商联系，了解相关技术信息和设备特点；其次，参观使用该产品的企业，了解产品的实际应用效果；最后，结合产品故障维修记录和用户反馈，总结出常见故障及解决办法。

研究计划本次翻译报告主要工作分为以下四个阶段：第一阶段：收集与整理相关资料，包括产品说明书、技术手册、实验记录等，对HID300A系列变频调速器的功能和性能进行了解和掌握。

第二阶段：与制造厂商取得联系，深入了解产品设计和制造流程，及该产品与不同类型电机匹配的原理。

第三阶段：参观使用该产品的企业，了解产品的实际应用效果，并结合故障维修记录和用户反馈，总结出常见故障及解决办法。

合康HIDA系通用变频器————————————————————————————————作者：————————————————————————————————日期：2标准驱动产品HID300A通用产品概述(标题)功率范围：0.4kW~1MW/220V/380V/690V该系列变频器针对工业驱动开发的V/F控制通用产品。

其操作简单，功能齐全，追求最佳品质，更注重稳定可靠性。

可充分满足客户的不同需要，广泛应用于风机，泵类及恒功率类等负载的节能改造控制场合。

技术优势1.简易的矢量控制，电机控制性能优异。

2.预留扩展插槽，实现丰富的用户接口功能。

3. 改进的转速跟踪功能，可以平滑的启动自由滑行中的电机。

4. 高可靠性的电路设计，具有优越的抗电磁干扰性能。

5. 高可靠性的散热设计，提高产品使用寿命。

6. 基于工程结构的窄体设计，更容易实现高密度安装，节约安装空间和成本，更适合OEM客户GGD柜形式安装。

7. 变频器内部采用叠层母排设计。

•具有更高的可靠性和安全性。

•结构更加简洁紧凑，节省内部空间。

•减少杂散电感（降低由于电压击穿而引起的开关元件损坏概率）。

•增加分布电容。

•以更低的电压降实现高电流承载能力。

•通常比电缆更容易散热冷却，更小的温升。

应用领域- 风机、水泵/水泥、陶瓷、玻璃生产线全线- 中央空调节能改造- 空压机节能改造- 市政锅炉、污水处理3- 部分拉丝机牵引- 矿井中的带式输送机、刮板运输机、给煤机、机油泵、油田的潜油电泵等功能特点✓节省成本，降低能耗•多达10种频率源组合选择，22种可编程DO输出，40种可编程DI输入，16段速PLC运行，丰富的外围扩展功能版等；简化客户工程设计，同时节省客户工程（购买PLC，PLC编程调试等）成本。

•采用DSP控制系统、优化的V/F 控制、优异的振荡抑制控制；动态控制性能及节能调速效果更优，超越客户需求。

•主从同步功能，无需外部控制器，使用变频器内置的串行通信方式实现主/从变频器的同步起停；无需更换或定做专用设备，从而节省设备购买成本。

变频器故障处理与日常维护手册北京合康亿盛变频科技股份有限公司HICONICS DRIVE TECHNOLOGY CO.，LTD.尊敬的用户：您好！首先，感谢您使用本公司产品。

为了保证用户更好的使用和维护变频器，本公司对《变频器用户手册》中的变频器故障处理与日常维护章节进行了更新，并编写该手册。

该手册与《变频器用户手册》配套使用。

由此给您带来的不便敬请谅解，谢谢！北京合康亿盛变频科技股份有限公司HICONICS DRIVE TECHNOLOGY CO.，LTD.目录第一章轻故障分类与报警 (3)第二章重故障分类与报警 (3)第三章故障分析 (4)第四章功率单元的更换 (11)第五章维护 (12)5.1、变频器的日常维护及巡视 (12)5.2、变频器的定期维护 (13)5.3、备用单元的维护 (13)HIVERT系列高压变频器具有完善的故障监测和保护功能。

按故障严重程度分为轻故障、重故障两类，发生故障时有报警输出。

轻故障时仅发出报警，系统可以正常上高压、启、停及运行；重故障时，系统不仅发出报警，还会输出重故障信号用以立即分断高压电源，并保存故障信息。

第一章轻故障分类与报警轻故障时，系统发出报警信号，故障指示灯闪烁。

轻故障包括：●变压器超温报警●柜温超温报警●柜门打开●单元旁路系统对轻故障不作记忆处理，仅有故障指示，故障消失后报警自动消除。

变频器运行中出现轻故障报警，系统不会停机。

停机时出现轻故障报警，变频器可以继续启动运行。

第二章重故障分类与报警系统发生下列故障时,按照重故障处理，并在监视器左上角显示重故障类型：●外部故障●变压器过热●柜温过热●单元故障●变频器过流●高压失电●接口板故障●控制器不通讯●接口板不通讯●电机过流●参数错误●主控板故障单元故障包括：熔断器故障、单元过热、驱动故障、光纤故障、单元过压；重故障发生时，系统发出故障指示，同时发出指令去分断高压、合闸禁止，并对故障信息、高压分断指令作记忆处理。

1，如何区分重故障和轻故障？轻故障时，系统发出报警信号，故障指示灯闪烁。

重故障发生时，系统发出故障指示，故障指示灯常亮。

同时发出指令去分断高压、合闸禁止，并对故障信息、高压分断指令作记忆处理。

重故障状态不消除，故障指示、高压分断指令依然有效。

2，轻故障都有哪些？轻故障包括：变压器超温报警、柜温超温报警、柜门打开、单元旁路，系统对轻故障不作记忆处理，仅有故障指示，故障消失后报警自动消除。

变频器运行中出现轻故障报警，系统不会停机。

停机时出现轻故障报警，变频器可以继续启动运行。

3，重故障具体都有哪些？系统发生下列故障时,按照重故障处理，并在监视器左上角显示重故障类型：外部故障、变压器过热、柜温过热、单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯、电机过载、参数错误、主控板故障。

单元故障包括：熔断器故障、单元过热、驱动故障、光纤故障、单元过压。

外部故障必须先解除高压分断（柜门按钮或外部接点）状态再系统复位，才能使系统恢复到正常状态；除外部故障以外的重故障发生后，直接系统复位即可使系统恢复到正常状态，但在再次上电前一定要找出故障原因。

单元故障发生后，只有再次上高压电源方能检测到单元状态。

若故障较难分析且无法确定能否二次上高压时，请向我们咨询。

注意：切忌在未查明故障原因前贸然二次上电，否则可能严重损坏变频器！4,变压器超温报警当变压器温控仪测量温度大于其设置的报警温度（默认设置为100℃）时，温控仪超温报警触点闭合；检查变压器柜顶风机或柜底风机是否工作正常（如果柜底风机工作不正常，可能出现三相温度相差较大）；测温电阻是否正常（有无断线、线路插头接触不良，如果接触不良，温度值将偏高）；过滤网是否堵塞（拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；变频器是否长期工作于过载状态；环境温度是否过高（环境温度应低于45℃，否则需要加强通风）；安装于变压器柜内正面底部的风机开关和接触器是否断开；变压器柜风机控制和保护电路是否正常。
