封隔器的工作原理封隔器是一种常见的工业设备，用于在管道系统中实现流体的封闭和控制。
它的工作原理基于阀门的开启和关闭，通过调节阀门的位置来控制流体的流动。
下面将详细介绍封隔器的工作原理。
1. 封隔器的组成部分封隔器主要由阀体、阀盖、阀门、密封圈和操作装置等组成。
阀体和阀盖通常由铸铁或钢材制成，用于容纳阀门和密封圈。
阀门是封隔器的核心部件，可以通过操作装置的控制来实现开启和关闭。
2. 封隔器的工作原理封隔器的工作原理可以分为以下几个步骤：步骤1: 开启阀门当需要流体通过管道时，操作装置会控制阀门打开。
此时，阀门的开启状态允许流体自由流动，无阻碍地通过管道。
步骤2: 关闭阀门当需要停止或控制流体流动时，操作装置会控制阀门关闭。
阀门关闭后，流体无法通过管道，实现了流体的封闭和控制。
步骤3: 密封性能封隔器的密封性能非常重要，它能够确保阀门关闭后，流体不会泄漏或逆流。
密封圈的设计和材料选择对封隔器的密封性能起着关键作用。
步骤4: 操作装置操作装置通常由手动、电动或气动装置组成，用于控制阀门的开启和关闭。
手动操作装置通过手动旋转或推拉方式控制阀门的位置，电动和气动操作装置通过电动机或气动装置实现远程控制。
3. 封隔器的应用领域封隔器广泛应用于石油、化工、电力、冶金、制药等行业的管道系统中，用于流体的封闭、调节和控制。
具体应用包括以下几个方面：- 管道封闭：封隔器可以用于临时封闭管道，以便进行维修、清洗或更换设备。
- 流量调节：通过调节阀门的开启程度，可以控制流体的流量，满足不同工艺要求。
- 压力控制：封隔器可以用于控制管道系统中的压力，保证系统的安全运行。
- 流体分流：通过设置多个阀门，可以实现流体在不同管道之间的分流和合流。
4. 封隔器的优势和特点封隔器作为管道系统中的重要设备，具有以下优势和特点：- 灵活性：封隔器可以根据实际需求进行开启和关闭，实现流体的灵活控制。
- 可靠性：封隔器采用高质量的材料和密封圈，具有良好的密封性能和可靠性。

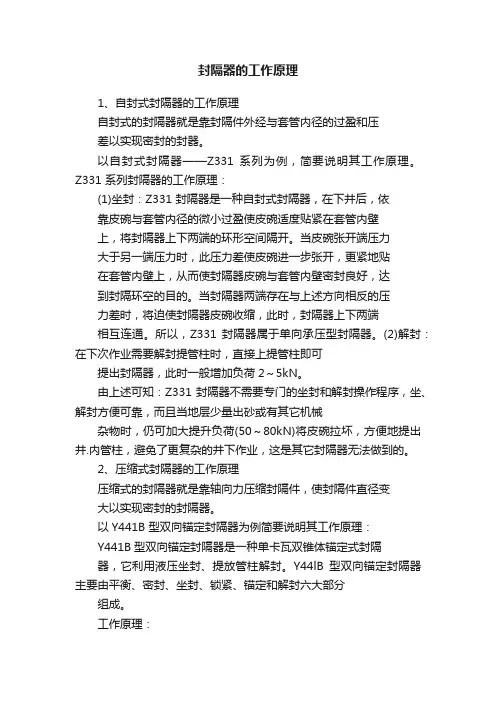

封隔器的工作原理1、自封式封隔器的工作原理自封式的封隔器就是靠封隔件外经与套管内径的过盈和压差以实现密封的封器。
以自封式封隔器——Z331 系列为例，简要说明其工作原理。
Z331 系列封隔器的工作原理：(1)坐封：Z331 封隔器是一种自封式封隔器，在下井后，依靠皮碗与套管内径的微小过盈使皮碗适度贴紧在套管内壁上，将封隔器上下两端的环形空间隔开。
当皮碗张开端压力大于另一端压力时，此压力差使皮碗进一步张开，更紧地贴在套管内壁上，从而使封隔器皮碗与套管内壁密封良好，达到封隔环空的目的。
当封隔器两端存在与上述方向相反的压力差时，将迫使封隔器皮碗收缩，此时，封隔器上下两端相互连通。
所以，Z331 封隔器属于单向承压型封隔器。
(2)解封：在下次作业需要解封提管柱时，直接上提管柱即可提出封隔器，此时一般增加负荷2～5kN。
由上述可知：Z331 封隔器不需要专门的坐封和解封操作程序，坐、解封方便可靠，而且当地层少量出砂或有其它机械杂物时，仍可加大提升负荷(50～80kN)将皮碗拉坏，方便地提出井.内管柱，避免了更复杂的井下作业，这是其它封隔器无法做到的。
2、压缩式封隔器的工作原理压缩式的封隔器就是靠轴向力压缩封隔件，使封隔件直径变大以实现密封的封隔器。
以Y441B 型双向锚定封隔器为例简要说明其工作原理：Y441B型双向锚定封隔器是一种单卡瓦双锥体锚定式封隔器，它利用液压坐封、提放管柱解封。
Y44lB型双向锚定封隔器主要由平衡、密封、坐封、锁紧、锚定和解封六大部分组成。
工作原理：(1)坐封封隔器下至设计位置后，从油管加液压，液压力传入封隔器液缸后，推动下活塞下行将卡瓦撑开并锚定在套管上，同时上活塞锁块被释放，此时液压力推动上活塞上行压缩封隔件，封闭油套环空，卸压后锁紧机构锁紧，防止封隔件回弹。
坐封平衡机构的设计可平衡中心管的受力，防止内外中心管产生相对位移。
(2)承压工作时，由于封隔件上下液体压力不同将产生一定的液压力，而这些力均可通过锚定机构作用到套管上。
封隔器型与原理标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]封隔器的分类及型号编制⑴封隔器的分类封隔器封隔件实现密封的方式进行分类。
自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。
压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封的封隔器。
扩张式：靠径向力作用于封隔件内腔，使封隔件外径扩大实现密封的封隔器。
组合式：由自封式、压缩式、扩张式任意组合实现密封的封隔器。
⑵封隔器型号编制编制方法：按封隔器分类代号、固定方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度/工作压差六个参数依次排列，进行型号编制，其形式如下：SHAPE \* MERGEFORMAT图 8代号说明：分类代号：用分类名称第一个汉字的拼音大写字母表示，组合式用各式的分类代号组合表示。
见表2。
表2 分类代号固定方式代号：用阿拉伯数字表示，见表3。
表3 固定方式代号坐封方式代号：用阿拉伯数字表示，见表4。
表4 坐封方式代号解封方式代号：用阿拉伯数字表示，见表5。
表5 解封方式代号钢体最大外径：用阿拉伯数字表示，单位为毫米(mm)。
工作温度：用阿拉伯数字表示，单位为摄氏度(℃)。
工作压差：用阿拉伯数字表示，单位为兆。
常用分层注水工具的结构、原理4.2.1封隔器随着现场井况的变化，封隔器也随之逐步改进，形成了多种多样的、满足各种条件的封隔器。
但其最基本的原理都是相通的。
下面介绍几种最基本的封隔器的结构和原理。
⑴ Y211封隔器①结构：见图9。
图9 Y211封隔器1-上接头 2-调节环 3-“O”型圈 4-边胶筒 5-隔环 6-中胶筒 7-中心管 8-楔形体帽 9-档环 10-防松螺钉 11- 楔形体12-防松螺钉 13-限位螺钉 14-卡瓦 15-大卡瓦档环 16-固定螺钉 17-连接环 18-小卡瓦档块 19-防松螺钉 20-护罩 21-弹簧 22-锁环套 23-档球套 24-档球 25-顶套 26-扶正体 27-压环 28-摩擦块 29-压簧 30-限钉压环 31-滑环 32-轨道销钉 33-防松螺钉 34-下接头②工作原理：(运动轨迹是花键槽，短槽上死点A，长槽上死点C，B过渡点)坐封：按所需坐封高度上提管柱后下放管柱，由件26～30组成的扶正器依靠弹簧29的弹力造成摩擦块28与套管壁的摩擦力，扶正器则沿中心管7轨迹槽运动，轨道销钉32从原来的短槽上死点A经过B到达长槽上死点C的坐封位置。
裸眼封隔器水平井分段压裂裸眼封隔器的研究与应用水平井裸眼分段压裂是一项先进的完井工艺技术，是低压、低渗透油气藏开发的重要增产措施之一，近年来在国内开始推广应用。
水平井裸眼分段压裂工具是实现这项工艺技术的核心硬件，该技术被少数国外公司垄断，国内自主研发尚处于起步阶段。
此前，用传统工具和工艺改造水平井，耗时长、产量低，用国外先进技术和工艺改造水平井效果虽好，但费用太高。
为此，渤海钻探工程技术研究院研发了水平井裸眼完井分段压裂配套工具并在苏里格地区成功应用，预示着国产水平井分段压裂工具及压裂工艺进入了一个崭新的时期。
裸眼封隔器作为水平井分段压裂配套工具的重要组成部分，在多段压裂过程中的作用至关重要，其性能直接影响着压裂施工的效果。
为此对裸眼封隔器的一些关键部分进行了缜密的设计。
1裸眼封隔器的研制苏里格气藏具有低压低渗透、开采难度大的特点，4000 m 井底温度达到130 ℃。
水平井分段压裂时，裸眼封隔器的工作位置处于水平裸眼段，井底情况复杂、地层压力高。
封隔器下入过程中，在井壁摩擦及管内液柱压力的作用下比较容易损坏胶筒和提前坐封，同时由于裸眼段井径变化大，使用密封胶筒较短的常规压缩式封隔器可能会导致坐封不完全，影响后期的压裂施工。
针对上述情况，设计了开启阀式扩张封隔器，该封隔器将开启阀与单流阀综合利用，封隔器开启压力根据施工井的具体情况进行调节，能有效地防止下井过程中封隔器提前打开并坐封的现象；单流阀的设计使液体单向流入密封胶筒并防止回流，在后期打开压差滑套和压裂作业时即使压力骤增也可继续通过单流阀向密封胶筒内单向泵入液体，使胶筒充分膨胀，加强密封效果。
该封隔器具有外径小、密封段长的特点，不但有利于工具的顺利下入，而且长密封胶筒与裸眼地层有更大的接触面积，更好地保证完全密封。
2技术分析2.1结构及工作原理水平井裸眼完井分段压裂专用裸眼封隔器结构，该封隔器在现场配合自主研发的悬挂器、投球滑套、压差滑套、坐封球座等使用。
第一章、概述 第一节、前言 封隔器系指具有弹性密封元件，并籍此封隔环形空间，隔绝产层，以控制产（注）液，保护套管的井下工具. 根据密封部位不同，可分为两种。一种是油套与套管（或裸眼井壁）之间的密封，谓之“外密封”；一种是油管或油管密封短接（也称密封段）与封隔器内腔（或密封腔容座）之间的密封，谓之“内密封”。 目前常用的封隔器分为两大类：可取式封隔器和永久式封隔器。 对于封隔器本身来说，最关键的部件莫过于弹性密封元件，有人比之为封隔器的心脏，因为它在很大程度上影响甚至决定着封隔器系统井下工作的成败 第二节、封隔器的发展 石油工业的兴起和发展，伴随着封隔器的问世和演变，早期的封隔器结构简单，用途单一、性能低下。1863年美国的布赖森发明了裸眼封隔器，1863年美国的图尔特发明了一种开有油、套压连通孔的单胶筒封隔器，其胶筒是在锥形体的楔入作用下膨胀的。随后美国的封隔器研究又加快了步伐 苏联30年代初，阿塞拜疆油田首先采用正反扣螺栓式封隔器，1963年阿塞拜疆矿机研究所研制了结构比较完善的尾管式封隔器，但其下入深度只有300~650米，有效工作压差不超过2.5MPa。 近几十年，随着钻井、完井工艺不断向高压、高温和复杂的深部地层方面发展，对封隔器提出更高的要求。 第三节、结构封隔器的 一、密封部分： 密封部分是在外力（机械力或液压力）的作用下，发生动作，最终密封环形间隙，防止流体通过的机械。它是封隔器的关键部件，主要由弹性密封元件、赖以安装密封元件的钢碗、隔环（挡圈）和各种防止密封元件“肩部突出”的“防突”部件构成。其中，密封元件是至关重要的核心部件，通常制作成“圆筒状”，所以也俗称胶筒。只是近来为了实现油管与封隔器之间的内密封，密封元件才制作成各种形状（如V形）的盘根 二、 锚定部分 锚定部分也叫“支撑部分”，其作用是将封隔器支撑在套管壁上，防止封隔器由于纵向移动而影响密封性能，或引起封隔器过早解封，主要包括水力锚和卡瓦等。 水力锚使用比较广泛。它通常由许多卡瓦牙或锯齿形锚爪（分布在活塞端部的圆柱面上）构成的。它既可与封隔器设计成一体，与卡瓦配套使用 ，也可以单独接在封隔器上（如图1）。 卡瓦也是一种常用的起锚定作用的机构，美国使用最多。早期的封隔器由于下入深度浅或承压能力低，一般无需带卡瓦，或只在胶筒上部用单卡瓦，1934年才开始在胶筒下部采用上下卡瓦。七十年代，美国格伯森公司研制成功了能承受双向压差的整体卡瓦。有时为了使力的分布均匀，在胶筒两端使用两个整体卡瓦。 为了防止封隔器的纵向移动，特别在深井和高压作业中往往采用正、反多极卡瓦，或附加上水力锚，即使是支撑井底的支柱式封隔器，由于怕压坏尾管，也往往如此。 三、 扶正部分 扶正部分主要起扶正密封元件的作用（尤其在井身质量不好的井中），同时也起初卡作用，以便封隔坐封。这种作用，通常由扶正弹簧和状如灯笼的扶正器承担。在转动管柱座封封隔器时，扶正弹簧片以对套管壁的足够的摩擦力，防止封隔器壳体随管柱转动。扶正器一般由扶正弹簧罩、弹簧座和弹簧构成，其作用靠外端呈圆柱面的扶正块来实现。 四、坐封部分 坐封部分是使封隔器坐于目的层段后保持密封状态（即工作状态）的机构。通常，它包 括坐封活塞，中心管（或开有轨迹换向槽的轨迹管），上、下接头，滑环套等。 坐封部分动作时，能起两个作用： 1、推动锥体，使卡瓦张开（对于带卡瓦的封隔器来说），并贴压套管壁上。 2、压缩弹性密封元件，使之胀大而密封。 五、缩紧部分 缩紧部分是封隔器一旦坐封后，使之固定于坐封状态（使密封元件密封后保持不变）的机构。由于封隔器缩紧机构及动作方式在很大程度上影响封隔器的可取性，因而是设计可取式封隔器应予重视的结构部分。它通常由外中心管、销钉，各种内锁紧机构（如锥环、锁环、锁扣或锁扣指以及棘轮机构）构成。 六、 解封部分 解封部分是使油、套连通，进而导致卡瓦收回，胶筒恢复原状，以利于起封的机构。对于丢式封隔器，则需另行配备专用的坐封和解封工具。它通常由平衡活塞、平衡阀（循环阀）、循环孔（连通孔）、缸套或解封套、解封销钉构成。 第四节、封隔器的类型 一、封隔器基本类型 为了做好封隔器的预选工作，有必要了解封隔器有哪些类型，其主要结构性能和使用条件是什么。 图2-1~2-9举了九种基本类型的封隔器结构示意图。 1、 永久式 结构原理：胶筒在锥体a之间压缩，锥体靠卡瓦b固定。防突部件c保护胶筒瓣阀d插入油管后保持常开状态，拔出即关闭，此油管底部带有盘根密封，用以密封封隔器抛光的内部密封腔，限位丝扣e固定此盘根。 坐封方式：机械、水力、气压。 解封方式：不能解封。 使用场合：（1）高压或油管负荷变化大，要求长期可靠密封的井； （2）油管长度变化大的深井； （3）生产条件复杂，坐封的准确位置比较恶劣。 2、水力膨胀式 结构原理：硫化有金属加强筋的弹性胶筒a，在高压液体作用下向外扩张，紧贴套管壁。单流凡尔b防止膨胀液外流，使胶筒胀开，只有在动油管柱解封时，通道c才打开，于是胶筒回收（如图2-2）。 坐封方式：油管憋压。 解封方式：转动或上提油管，使卸压槽对准单流凡尔。 使用场合：（1）井壁不规则的裸眼井或套管损坏的井； 。 （2）选择性措施和测试 ； （3）分层采油、注水。 3、水力自封式 结构原理：由于皮碗是过盈的，故在起下过程中总是紧贴套管壁，每只皮碗只能承受单向压差，而且压差越大，皮碗与套管的密封也就越牢。（如图2-3） 坐封方式：一般不要求坐封动作 解封方式：硬把 使用场合：（1）压差小的浅井； （2）压力可平衡或油管可锚定的井； （3）只需要成本不高的水力密封的井。 4支柱式 结构原理：当封隔器下面的油管(亦称锚定管)接触下支撑点（井底、下封隔器、桥塞或台阶）时，油管压重作用在封隔器上，胶筒在钢碗a、b之间压缩，锁扣指c弹出接受槽d,（如图2-4） 坐封方式：下放压重。 解封方式：上提油管。 使用场合：（1）作为上封隔器堵漏； （2）预计没有高压的井； （3）油管无需保持张力的井。 5张力式 结构原理：当卡瓦b咬住套管后，上提油管，胶筒即被压缩于中心管与锥体a之间。通常，下压易使封隔器密封良好，上压则可使封隔器解封（如图2-5）。 坐封方式：反转上提。 解封方式：正转下放。 使用场合：（1）、1500米以内的浅井注水和增产措施； （2）、张力补偿上压； (3）、卡瓦和坐封机械要求避开腐蚀性流体。 6、机械压缩式 结构原理：当卡瓦b咬住套管，油管重量作用于封隔器上时，胶筒即被压缩于中心管与锥体a之间，上压使封隔器密封更牢，下压则易使封隔器解封，依靠下压动作的水力卡瓦可平衡压力，从而承受双向压差（如图2-6） 坐封方式：下放油管，施加压重。 解封方式：上提油管，释放压重。 使用场合：（1）、不带水力锚，用于只有上压的井（低压自喷井或抽吸作业）； （2）、带水力锚，用于增产措施、抽吸、采油（气）和封堵，多管完井中用做上封隔器。 7、水力压缩式 结构原理：油管蹩压后，胶筒即在锥体a和活塞b之间压缩，内腔d中的作用压力下推活塞b，从而使卡瓦张开，并使水力卡瓦e固定住中心管，内锁紧卡瓦f使封隔器保持坐封状态（如图2-7） 坐封方式：油管蹩压。 解封方式：上提或转动油管。 使用场合：（1）只要求承受下压（带水力锚可承受双向压差）的井； （2）最好不动管柱的深井和斜井； （3）要求多次坐封多个封隔器的多层完井。 8、机械张压式 结构原理：依靠可以上移和锁住反扣c的扇形螺帽b，将胶筒压缩于中心管和锥体a之间，对动卡瓦d借助于油管张力或压重，使封隔器保持密封（如图2-8） 坐封方式：张力加压重（上提或下放油管）。 解封方式： 正转上提油管。 使用场合：（1）油管可以处于张力、压缩力或中和状态（不张不压）的井； （2）可能有上压、下压的井； （3）代替永久可钻式封隔器。 9、水力张压式 结构原理：油管蹩压时，胶筒即被压缩于锥体a和中心管之间，内腔d中的作用压力上推活塞c，张开卡瓦d，活塞e靠内锁紧卡瓦f使封隔器保持坐封状态，外卡瓦d承受双向压差（如图2-9） 坐封方式：油管蹩压。 解封方式：上提或转动油管。 使用场合：（1）、油管可以处于张力、压缩力或中和状态（不张不压）的井； （2）、油管可起出，封隔器能丢手； （3）、有双向压差的井； （4）、最好不动管柱就能坐封的井。 第五节 封隔器的分类及型号编制 随着油气井的勘探开发向纵深方式发展，为满足各种复杂情况的井下条件和工艺措施要求，国内外各油田都研制了多种多样的封隔器，主要来自于封隔器结构上的变化，特别是密封元件的工作原理，几何形状和所用材质等方面的改进及坐封、解封、锁紧等动作的变化，为了便于从事封隔器的研究、试验、加工、使用和管理人员能够便捷地筛选和鉴别各种封隔器，中华人民共和国石油工业部1986年9月6日发布了“油田封隔器的分类及型号编制方法”，对我国各油田使用的进行了标准上的统一。 一、封隔器的分类 1、分类方法：按封隔器封隔件的工作原理分类 2、分类： （1）自封式：靠封隔件外径与套管内径的过盈和压差以实现密封的封隔器； （2）压缩式：靠轴向力压缩封隔件，使封隔件直径变大以实现密封的封隔器； （3）楔入式：靠楔入件楔入封隔件，使封隔件直径变大以实现密封的封隔器； （4）扩张式：一定压力的液体，作用于封隔件内腔使封隔件直径变大以实现密封的封隔器。 二、封隔器的型号编制 1、编制方法： 按封隔件分类代号，封隔器支撑、坐封、解封方式代号及封隔器钢体最大外径五参数依次排列，进行型号编制
2、代号说明及应用举例 （1）分类代号：用分类名称第一个汉字的汉语拼音大写字母表示，方法如表1 表1 分类名称 自封式 压缩式 楔入式 扩张式 分类代号 Z Y X K
（2）支撑方式代号：用阿拉伯数字表示，方法如表2 表2 支撑方式名称 尾 管 单向卡瓦 无 支 撑 双向卡瓦 锚 牙 支撑方式代号 1 2 3 4 5
（3）坐封方式代号：用阿拉伯数字表示，方法如表3
钢体最大外径 解封方式代号 坐封方式代号
分类代号 支撑方式代号
