真空吸附式壁面清洗机器人结构设计与研究的开题报告一、选题背景近年来，随着城市智能化水平的不断提高，机器人技术在日常生活中的应用也越来越广泛。
机器人清洁、机器人保洁等领域的发展，极大地方便了人们的生活。
然而，在日常家庭清洁方面，传统的清洁工具往往效率低、费时费力，无法满足人们的需求。
因此，设计一种具有清洁效率高、易操作、能适应不同墙面的机器人成为现代生活中的一项必要需求。
二、研究内容本次课题旨在设计一种真空吸附式壁面清洗机器人，实现对不同墙面、地面的清洁作业。
主要包括以下内容：1.机器人运动轨迹设计。
考虑机器人在墙面上运动时的稳定性、机动性等因素，合理安排机器人的行进路线。
2.机器人结构设计。
机器人应具有良好的吸附性能、便于操作、易于维护等特点。
采用先进的真空吸附技术，让机器人能够在墙面上牢固的吸附，不易掉落。
3.机器人操作系统设计。
采用机器人操作系统，实现对机器人的远程控制，方便用户进行操作。
4.机器人安全保护设计。
考虑到机器人在作业过程中可能存在掉落、碰撞等因素，应设计有效的安全保护措施，保证机器人操作过程的安全性。
三、研究意义本次课题的成果将会在以下方面产生积极的影响：1.提高家庭和公共场所的清洁效率，减轻人力成本。
使清洁工作更加自动化，同时也节省了清洁人员的时间和精力。
2.加速机器人技术在清洁维护领域的推广。
实现机器人清洁模式，能够鼓励更多人研究机器人清洁技术，推进机器人技术发展。
3.提升城市的智能化水平，为人们打造更加美好的居住环境。
四、研究方法本次研究采用文献综述、实验研究和控制系统设计方法。
具体包括：1.文献综述：对相关的机器人技术、真空吸附技术、控制系统技术进行文献综述，深入了解相关技术的研究现状和发展趋势，为后续研究提供理论基础。
2.实验研究：实验验证机器人在墙面上的吸附性能，机器人的稳定性、机动性等因素，并根据实验结果优化机器人结构。
3.控制系统设计：采用控制系统设计方法，实现机器人的远程控制、安全保护等功能，保证机器人能够在安全、稳定的状态下完成清洁作业。

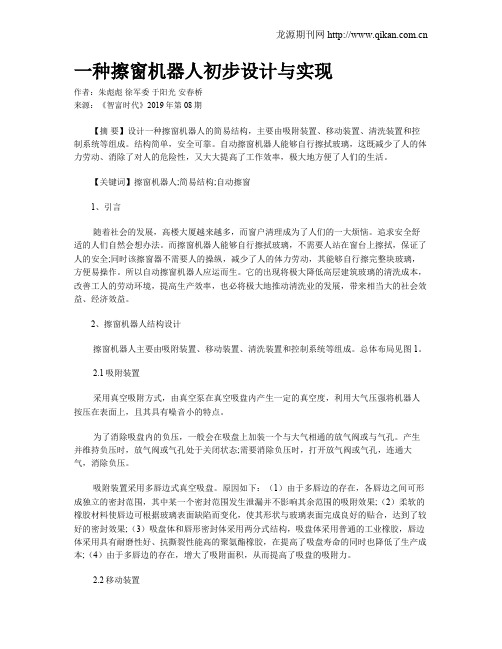

一种擦窗机器人初步设计与实现作者：朱彪彪徐军委于阳光安春桥来源：《智富时代》2019年第08期【摘要】设计一种擦窗机器人的简易结构，主要由吸附装置、移动装置、清洗装置和控制系统等组成。
结构简单，安全可靠。
自动擦窗机器人能够自行擦拭玻璃，这既减少了人的体力劳动、消除了对人的危险性，又大大提高了工作效率，极大地方便了人们的生活。
【关键词】擦窗机器人;简易结构;自动擦窗1、引言随着社会的发展，高楼大厦越来越多，而窗户清理成为了人们的一大烦恼。
追求安全舒适的人们自然会想办法。
而擦窗机器人能够自行擦拭玻璃，不需要人站在窗台上擦拭，保证了人的安全;同时该擦窗器不需要人的操纵，减少了人的体力劳动，其能够自行擦完整块玻璃，方便易操作。
所以自动擦窗机器人应运而生。
它的出现将极大降低高层建筑玻璃的清洗成本，改善工人的劳动环境，提高生产效率，也必将极大地推动清洗业的发展，带来相当大的社会效益、经济效益。
2、擦窗机器人结构设计擦窗机器人主要由吸附装置、移动装置、清洗装置和控制系统等组成。
总体布局见图1。
2.1吸附装置采用真空吸附方式，由真空泵在真空吸盘内产生一定的真空度，利用大气压强将机器人按压在表面上，且其具有噪音小的特点。
为了消除吸盘内的负压，一般会在吸盘上加装一个与大气相通的放气阀或与气孔。
产生并维持负压时，放气阀或气孔处于关闭状态;需要消除负压时，打开放气阀或气孔，连通大气，消除负压。
吸附装置采用多唇边式真空吸盘。
原因如下：（1）由于多唇边的存在，各唇边之间可形成独立的密封范围，其中某一个密封范围发生泄漏并不影响其余范围的吸附效果;（2）柔软的橡胶材料使唇边可根据玻璃表面缺陷而变化，使其形状与玻璃表面完成良好的贴合，达到了较好的密封效果;（3）吸盘体和唇形密封体采用两分式结构，吸盘体采用普通的工业橡胶，唇边体采用具有耐磨性好、抗撕裂性能高的聚氨酯橡胶，在提高了吸盘寿命的同时也降低了生产成本;（4）由于多唇边的存在，增大了吸附面积，从而提高了吸盘的吸附力。
清扫机器人结构设计.
