机械制图与CAD基础(课堂PPT)

二、简化画法
1.机件上的若干按一定规律分布的相同要素（如孔、 槽等），可以只画出一个或几个，其余只需画出中心 线表示其中心位置，如图所示。
二、简化画法
2. 在不致引起误解时，可用细实线绘制过渡线用粗 实线绘制相贯线，还可用圆弧代替非圆曲线；当两回 转体的直径相差较大时，相贯线可用直线代替曲线。， 如图所示。
a
b
6.4 其他表示法
一、局部放大图
把图样中部分细小结构用大于原图形所采用 的比例画出的图形，称为局部放大图。如图所示。
局部放大图可以画成视图、剖视图和断面图， 与被放大部位的表达方法无关。局部放大图的比例是 指放大图与机件相应要素线性尺寸的比值，与原图形 所采用的比例毫无关系。
一、局部放大图
局部放大图一般配置在被放大部位的附近，以便 看图方便。画局部放大图时要做到两点：一是用细实线圆 （或长圆）在原图形中把被放大部位圈出，二是在局部放 大图的上方注写放大图的比例。如果图样中同时有多处被 放大时，要用罗马数字I、II、III------依次标明被放大 的部位，并在相应局部放大图的上方标出相应的罗马数字 （图形名称）和所采用的比例。必要时，可以用几个视图 来表达同一个被放大的部位，如图所示。
3.局部剖视图 画局部剖视图应注意以下几个方面：
（1）局部剖视图中剖视与视图之间用波浪线或双折线 分界，波浪 线应画在机件的实体上，即波浪线既不能超出实体的轮廓线， 也不能 画在机件的中空处，如图所示。
三.剖视图的种类
3.局部剖视图 画局部剖视图应注意以下几个方面：
（2）波浪线不能与其他图线重合，也不能画在轮廓线 的延长线上。
二、简化画法
8.在不致引起误解的情况下，剖视图或断面图中的剖 面符号可以省略不画，如图所示。

山东农业大学机电学院
《机械制图与AutoCAD 实验》
实验步骤
1. 对组合体进行形体分解 —— 分块 2. 视图选择 3. 徒手绘制草图 4. 根据图形大小定比例、图纸幅面； 5. 用胶纸固定图纸； 6. 绘底图 7. 标注尺寸； 8. 检查、描深； 9. 填写标题栏。
山东农业大学机电学院
《机械制图与AutoCAD 实验》
《机械制图与AutoCAD 实验》
通过“开始”菜单启动
安装AutoCAD 2006后，系统会在“开始”菜单的“所有 程序”选项下创建一个名为“Autodesk”的程序组，选择该程 序组中“AutoCAD 2006-Simplified Chinese”下的“AutoCAD 2006”选项即可启动AutoCAD 2006，如图所示。
冻结或解冻图层的方法是：在“图层特性管理器”对话 框中选择需冻结的图层，在该层上单击“在所有视口中冻结” 状态图标 ，使其成为 状态，该图层即被冻结。再单击 该图标，则解冻图层。
山东农业大学机电学院
《机械制图与AutoCAD 实验》
锁定或解锁图层
图层被锁定后，该图层上的实体仍显示 在屏幕上，但不能对其进行编辑。锁定图层 有利于编辑较复杂的图形。
实验5 设置AutoCAD绘图环境(2)
实验内容：
状态栏的设置；图形界限的设置，绘图单位 的设置
山东农业大学机电学院
《机械制图与AutoCAD 实验》
设置捕捉、栅格
在AutoCAD中，可以通过捕捉和栅格辅助工具来精确绘图。 单击状态栏中的 按钮，该按钮呈凹下状态时，在绘图区的某块 区域中将显示一些小点，这些小点被称为栅格。
山东农业大学机电学院
《机械制图与AutoCAD 实验》
设置正交、极轴

2.内螺纹
•大径画细实线 •小径画粗实线 •细实线不画入倒角
•大径画3/4圈细实线圆
PPT文档演模板
•剖面线画到粗实线止 •螺纹终止线画粗实线
•图6-12 内螺纹的规定画 法
机械制图与CAD[1]
3.内螺纹和外螺纹连接
•A
•A •A
•A •图6-13 螺纹连接的规定画法
• 注意： • 1.旋合部分按外螺纹的画法绘制。其余部分按各自画法 绘制。 • 2.表示大、小径的粗细实线要对齐，与倒角大小无关。
•旋入端的长度bm与
•被旋入零件的材料
•有关：
•被旋入零件的材料 •bm
•钢、青铜
•d
•铸铁 •铝
•1.5d或
1.25d •2d
机械制图与CAD[1]
•0.8d
•0.25d
•δ
•2d
•1.5d
•1
•d
••LL
••bbmm
••2d2d
•通过螺柱轴线剖切 •螺柱、螺母、垫圈 •按不剖画
•相邻的不接触的表 •面画两条线
机械制图与CAD[1]
三、螺纹的种类和规定标注
1.螺纹的种类按用途可分：
•连接螺纹：
• 普通螺纹(粗牙普通螺纹、细牙普通螺 纹• 管) 螺纹
• 梯形螺纹
•传动螺纹： • 锯齿形螺纹
• 矩形螺纹
PPT文档演模板
机械制图与CAD[1]
2. 螺纹的规定标注
• 特征 代号
• 公称直径 • 导程（P螺 距）
PPT文档演模板
•图6-23 螺钉连接的画法
机械制图与CAD[1]
•0.25d
螺钉连接的画法
•1.5d •0.25d
•d

图纸幅面和格式（GB/T14689—2008）
为了使用预先印制好的图纸，允 许将X型图纸的短边置于水平位置使 用，或将Y型图纸的长边置于水平位 置使用。这种情况下，对需要留装 订边的图纸，装订边在下方。此时， 标题栏中的文字方向与看图方向不 一致。为了能正确地表达看图方向， 应在图纸下边的对中符号处绘制方 向符号如图所示。
第
1
章
制图基本知识和技能
1
制图国家标准简介
制图国家标准简介
机械图样是表达工程技术人员的设计意图和设计方案的重要技术文件。图 样作为技术交流的共同语言必须有统一的规范，否则会给生产和技术交流带来 混乱和障碍。为此，国家质量监督检验检疫总局颁布了《技术制图》和《机械 制图》等一系列国家标准，对图样的内容、格式、表达方法、画法等都作了统 一规定。
尺寸标注的基本规则（GB/T4458.4—2003）
此外，为了使标注的尺寸清晰易读，标注尺寸时可按下 列要求绘制：尺寸线到轮廓线、尺寸线和尺寸线之间的距 离取6mm~10mm，尺寸界线超出尺寸线2mm~3mm，尺寸 数字在同一张图样上应保持字高一致，箭头的尺寸如图所 示。
尺寸标注的基本规则（GB/T4458.4—2003）
图线(GB/T4457.4—2002)
1.机械制图的线型及应用 国家标准《机械制图图样画法图线》规定了机械图样常用的9种线 型，如表所示。
图线(GB/T4457.4—2002)
图线(GB/T4457.4—2002)
在机械图样中采用粗细两种线宽，它们之间的比率为 2∶1。粗线(粗实线、粗虚线、粗点画线)的宽度(d)应按 图样的类型、大小和复杂程度，在下列参数中选 取：、、、、1mm、、2mm，细线取粗线的倍，粗线的 宽度(d)优先选用和。在同一图样中，同类图线的宽度应 一致。

3、轴类零件尺寸标注
4、极限与配合 5、轴类零件常用测绘工具的使用
课程的内容
模块4：盘盖类零件图的绘制 学习目标：正确掌握盘盖类零件的绘制方法及尺寸标注， 能够在AutoCAD上独立正确完成盘盖类零件的绘制。 知识要点：1、机件的表达方法——剖视图 2、盘盖零件图的技术要求 3、盘盖类零件的测绘 4、齿轮的画法
盘盖类零件 盘盖类零件的技术要求、剖 资讯 图的绘制方 视图 法
学生测量并 正确使用游标卡尺测量轴承 决策计 2 画出轴承盖 划 盖数据 草图 3 利用CAD画 在教师指导下使用AutoCAD 实施 出完整轴承 绘制工程图 盖工程图
模块1：制图的基本知识与技能
模块2：正投影法及常见的标准件 模块3：轴类零件图的绘制 模块4：盘盖类零件图的绘制
模块5：箱体类零件图的绘制
模块6：叉架类零件图的绘制 模块7：装配图的绘制与读图 模块8：蜗轮蜗杆减速器的测绘
课程的内容
模块1：制图的基本知识与技能 学习目标：能正确掌握国家标准以及绘图工具的正确使 用，和尺寸标注的规范性。 知识要点：1、学习机械制图的目的 2、机械制图及CAD的学习方法 3、国家标准的一般规定（图纸、幅面、 比例、尺寸标注目标 （1）培养学生的自学能力、独立工作能力。 （2）培养并提高学生的观察能力，空间思维能力和形象 思维能力。 （3）培养学生的创造能力和审美能力。
课程目标
二、情感态度目标 （1）培养学生手、脑并用的良好学习习惯，养成认真负 责的态度和严谨细致的作风。 （2）增强学生的自信心，并逐渐具有竞争效益意识。 （3）具有团队合作精神。
课程的内容
模块5：箱体类零件图的绘制
学习目标：学会识读常见的箱体类零件图，了解箱体类零件 工艺结构的作用。掌握箱体类零件常见的表达方法，箱体类 零件的尺寸及技术要求的标注。

绘制零件图
零件图绘制流程
掌握零件图的绘制流程，包括设 置图纸、绘制视图、标注尺寸和
技术要求等。
零件图视图表达
了解零件图的视图表达方式，如主 视图、俯视图、左视图等，以便更 好地表达零件的结构和形状。
零件图尺寸标注
掌握零件图的尺寸标注方法和技巧， 包括线性尺寸、直径尺寸、半径尺 寸等。
绘制装配图
装配图绘制流程
将已有的图形文件作为参照，引用到当前 图形中，避免重复绘制相同内容。
保证图纸质量的注意事项
精确绘图
确保绘制的图形精确无误，特 别是对于关键尺寸和细节部分
，要仔细核对。
合理设置图层和线型
根据需要合理设置图层和线型 ，使图形层次分明、易于阅读 。
标注清晰
对图形进行准确、清晰的标注 ，包括尺寸、文字说明等，使 图纸信息完整。
07 总结与展望
本章内容总结
01
02
03
04
熟练掌握了CAD软件的基本 操作和常用命令。
学会了如何绘制平面图形、三 维模型以及进行尺寸标注。
理解了机械制图中常用的图层 管理、块操作和装配图的绘制
方法。
掌握了如何将设计思想转化为 具体的CAD图纸，提高了设
计表达能力。
CAD机械制图的发展趋势
智能化
03 CAD机械制图基础知识
视图与投影
01
02
03
04
视图
通过投影法将三维物体转换为 二维图形的方法。
正视图
从物体的正面进行投影，反映 物体的长度和高度。
侧视图
从物体的侧面进行投影，反映 物体的宽度和高度。
俯视图
从物体的顶部进行投影，反映 物体的长度和宽度。
平面图形的绘制

五、尺寸注法（GB/T 4458.4—2003、GB/T 19096—2003） 1.基本规则 ➢机件的真实大小应以图样上所注的尺寸数值为依 据，与图形的大小和准确度无关。 ➢图样中的尺寸，如以毫米（mm）为单位，则无需 标注单位或代号。否则，必须予以说明。 ➢图样中所注的尺寸为该图样所示机件的最后完工 尺寸，否则，应另加说明。 ➢机件的每一尺寸一般只标注一次，并标注在表达 该结构最清晰的图形上。
头用来导向，可以沿图板的左边上下移动。尺身工作边上有 刻度，可以画水平线和量取长度。
1.1 绘图工具及其使用
四、圆规与分规 圆规主要用来画圆或圆弧，常用的有普通圆
规和点圆规两种，如图所示。普通圆规通常用来画大圆， 点圆规一般用来画小圆。
1.2 《机械制图》国家标准的一般规定 一、图纸幅面和格式（摘自GB/T14689—2008）
绘制平面图形
5.圆弧连接的画法：具体作图方法与步骤参见表1-8。
1.3 绘制平面图形
二、平面图形的一般画法 1.尺寸分析 ➢尺寸基准：平面图形有水平和垂直两个方向的尺寸 基准。 ➢定位尺寸：确定圆心、线段与基准之间相对位置的 尺寸。 ➢定形尺寸：确定图中各部分长度、高度、圆的直径、 圆弧的半径、角度大小等尺寸。
二、徒手画常用正多边形 三、徒手画圆 四、徒手画常用角度 五、徒手画椭圆
每一种知识都需要努力， 都需要付出，感谢支持！
知识就是力量，感谢支持！
----谢谢大家！！
每一种知识都需要努力， 都需要付出，感谢支持！
知识就是力量，感谢支持 ！
----谢谢大家！！
每一种知识都需要努力， 都需要付出，感谢支持！
1.2 《机械制图》国家标准的一般规定
四、图线（摘自GB/T4457.4—2002、GB/T17450—1998） 图线的画法

1
O2 O1
2 O2
O
务 2）作连心线001，它与圆弧01的交 点为1，再作连心线002，它与圆弧02的交
与 点为2，则1、2即为连接圆弧的连接点（内 营 切的切点）；
a)
b)
图1-49 用圆弧连接两圆弧（内切）
销
3）以0为圆心，R为半径作圆弧12，完成连接作图。
圆心O
高
（3）与一个圆弧外切，与另一个圆弧内切 如图1-50所示，已知连接圆弧半径为R，被连接的两个圆弧圆心为01、02，半径为R1、R2，求作一连接
销
高
（2）与两个圆弧内切连接
职 如图1-49所示，已知连接圆弧的半径为R，被连接的两个圆弧圆心分别为01、02，半径为R1、R2，求 作连接圆弧。
高
专
R
汽 车 作图步骤：
技
1）以01为圆心，R-R1为半
径作一圆弧，再以02为圆心、R-
O1
术 R2为半径作另一圆弧，两圆弧的
服 交点O即为连接圆弧的圆心。
a) 图1-46 用圆弧连b接) 两直线
c)
与
（1）在直线AC上任找一点并以其为垂足作直线AC的垂线，再在该垂线上找到垂足的距离为R的另一点，
营 并过该点作直线AC的平行线。 （2）用同样方法作出距离等于R的BC直线的平行线。
销
（3）找到两平行线的交点0即为连接圆弧的圆心。
（4）自点0分别向直线AC和BC作垂线，得垂足1、2，即为连接圆弧的连接点（切点）。
务
4
5B
与
营
销
图15’的平行线
0 1 2 3 4 5 6 7 8
高
（2）两平行线间的任意等分，如图1-33所示。
职

2-13
图 表 面 粗 糙 度 参 数 的 注 写 位 置
第28页/共37页
• 2．表面粗糙度的标注方法
•
表面粗糙度的标注规则如下。
• （1）在同一图样上，每一表面一般只标注一次。
• （2）表面粗糙度符号应标注在可见轮廓线、尺寸线、尺寸界线或其 延长线上。若位置不够时，可引出标注。
第29页/共37页
2h，用细实线绘制，在图样中的位置应水平或垂直放置。指引线箭头应指
向被测要素，并垂直于轮廓线或其延长线。
第31页/共37页
（a） 图2-14 形位公差符号的画法
第32页/共37页
（b）
• 2．基准代号
•
对应于形位公差框格的标注，在图样中应同时标注基准代
号。基准代号构成如图2-14（b）所示。基准符号应靠近轮廓
•
（5）绘制较小图时，允许用细实线代替点划线。
第14页/共37页
• 2.2.2 AutoCAD中的设定方法 • 1．比例 • 2．字体 • 3．设置图层
第15页/共37页
2.3 尺寸标注样式
• 1．基本规则 • （1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形
的大小及绘图的准确度无关。
第1页/共37页

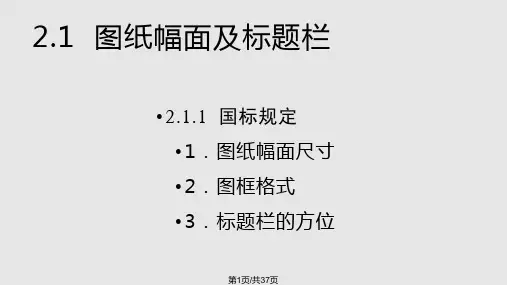

• 2.1.2 设置及调用方法
• 1．图纸幅面及标题栏的设置
•
（1）按照如图2-1和图2-2所示的图框格式、表2-1所列的图纸幅面尺
寸，利用绘图工具完成图纸内、外框的绘制。
•
（2）按照如图2-3所示的标题栏的格式，完成标题栏的绘制，并将
其创建成块。
第2页/共37页
图2-1 留装订边的图框格式
一公差项目有多个被测要素时，可以在同一公差框上画多条指引线。
