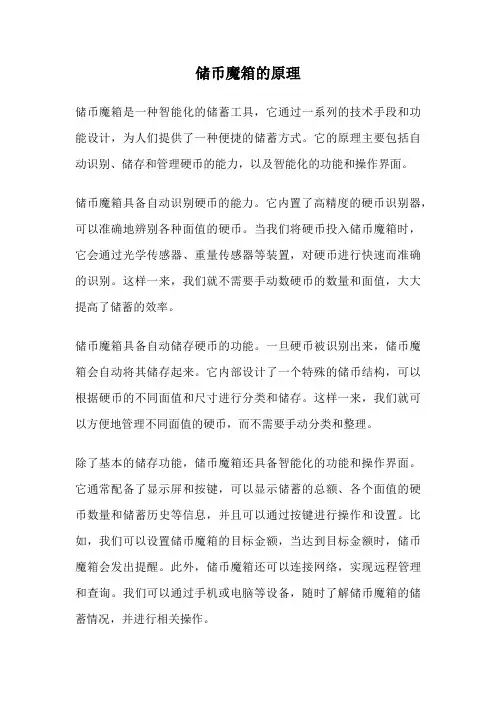

储币魔箱的原理储币魔箱是一种智能化的储蓄工具，它通过一系列的技术手段和功能设计，为人们提供了一种便捷的储蓄方式。
它的原理主要包括自动识别、储存和管理硬币的能力，以及智能化的功能和操作界面。
储币魔箱具备自动识别硬币的能力。
它内置了高精度的硬币识别器，可以准确地辨别各种面值的硬币。
当我们将硬币投入储币魔箱时，它会通过光学传感器、重量传感器等装置，对硬币进行快速而准确的识别。
这样一来，我们就不需要手动数硬币的数量和面值，大大提高了储蓄的效率。
储币魔箱具备自动储存硬币的功能。
一旦硬币被识别出来，储币魔箱会自动将其储存起来。
它内部设计了一个特殊的储币结构，可以根据硬币的不同面值和尺寸进行分类和储存。
这样一来，我们就可以方便地管理不同面值的硬币，而不需要手动分类和整理。
除了基本的储存功能，储币魔箱还具备智能化的功能和操作界面。
它通常配备了显示屏和按键，可以显示储蓄的总额、各个面值的硬币数量和储蓄历史等信息，并且可以通过按键进行操作和设置。
比如，我们可以设置储币魔箱的目标金额，当达到目标金额时，储币魔箱会发出提醒。
此外，储币魔箱还可以连接网络，实现远程管理和查询。
我们可以通过手机或电脑等设备，随时了解储币魔箱的储蓄情况，并进行相关操作。
储币魔箱的原理基于先进的物联网技术和人工智能算法。
它利用光学传感器、重量传感器等装置，实现硬币的自动识别和储存。
同时，它还借助显示屏、按键和网络等技术，实现智能化的功能和操作界面。
这些技术的融合和创新，使得储币魔箱成为一种高效、便捷、智能的储蓄工具。
储币魔箱的出现，极大地改变了传统储蓄方式。
它不仅省去了手动数硬币的麻烦，还提供了智能化的功能和操作界面，使储蓄更加便捷和有趣。
人们可以通过储币魔箱，轻松地进行储蓄，并且可以随时了解储蓄情况。
储币魔箱的普及和应用，将进一步推动现代化金融科技的发展，为人们提供更多便利和选择。
让我们一起享受储币魔箱带来的便捷和智能吧！。

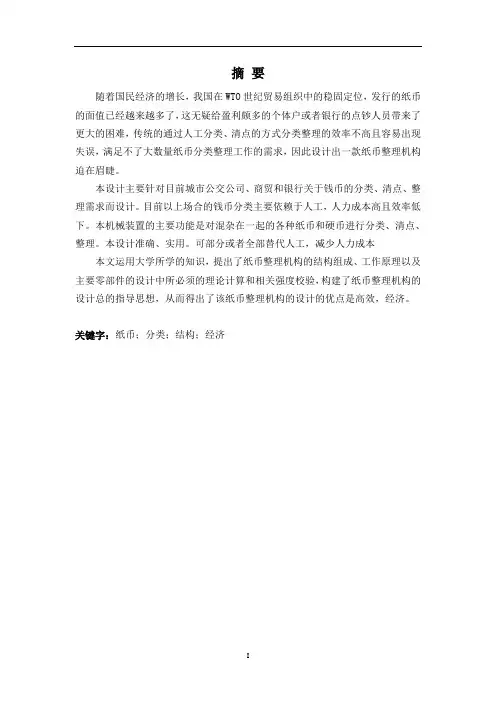

摘要随着国民经济的增长，我国在WTO世纪贸易组织中的稳固定位，发行的纸币的面值已经越来越多了，这无疑给盈利颇多的个体户或者银行的点钞人员带来了更大的困难，传统的通过人工分类、清点的方式分类整理的效率不高且容易出现失误，满足不了大数量纸币分类整理工作的需求，因此设计出一款纸币整理机构迫在眉睫。
本设计主要针对目前城市公交公司、商贸和银行关于钱币的分类、清点、整理需求而设计。
目前以上场合的钱币分类主要依赖于人工，人力成本高且效率低下。
本机械装置的主要功能是对混杂在一起的各种纸币和硬币进行分类、清点、整理。
本设计准确、实用。
可部分或者全部替代人工，减少人力成本本文运用大学所学的知识，提出了纸币整理机构的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，构建了纸币整理机构的设计总的指导思想，从而得出了该纸币整理机构的设计的优点是高效，经济。
关键字：纸币；分类；结构；经济AbstractIn today's society, the bus is one of the most important means of transportation, both manned loading, sightseeing, or go out to travel and so on occasions to be used in people's daily life, no trace of the bus. As the bus ride object is more and more popular in China, some banknotes and coins in the number increased to the bus company in counting personnel brought greater difficulties, through traditional manual classification, counting way cannot meet the actual requirements, design a kind of automatic classification, automatic coin counting machine imminent.The machine is mainly composed of a feed hopper, the hopper, cutting knife, cutter and the motor composition and its working principle is the free fall of the root vegetables can feed, through the cutting knife rotating the hopper in the vegetable slicing and shredding and finally finished by the material discharging mouth.This paper puts forward the structure, working principle and relative intensity of the structure, working principle and the design of main parts of the paper. It also constructs the guiding ideology of the design.Key Words：Machine manufacture;Crankshaft;Processing craft;Fixture目录摘要..................................................... 错误！未定义书签。

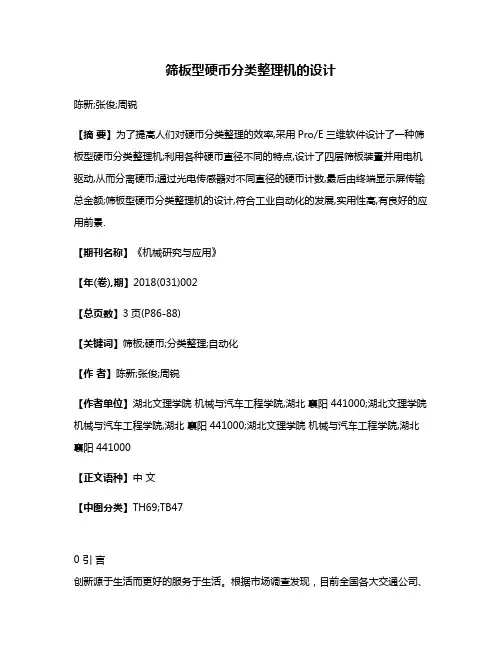

筛板型硬币分类整理机的设计陈新;张俊;周锐【摘要】为了提高人们对硬币分类整理的效率,采用Pro/E三维软件设计了一种筛板型硬币分类整理机;利用各种硬币直径不同的特点,设计了四层筛板装置并用电机驱动,从而分离硬币;通过光电传感器对不同直径的硬币计数,最后由终端显示屏传输总金额;筛板型硬币分类整理机的设计,符合工业自动化的发展,实用性高,有良好的应用前景.【期刊名称】《机械研究与应用》【年(卷),期】2018(031)002【总页数】3页(P86-88)【关键词】筛板;硬币;分类整理;自动化【作者】陈新;张俊;周锐【作者单位】湖北文理学院机械与汽车工程学院,湖北襄阳 441000;湖北文理学院机械与汽车工程学院,湖北襄阳 441000;湖北文理学院机械与汽车工程学院,湖北襄阳 441000【正文语种】中文【中图分类】TH69;TB470 引言创新源于生活而更好的服务于生活。
根据市场调查发现，目前全国各大交通公司、大型商场、银行等企业在整理硬币时，基本是通过人工手动分拣来分类计数，耗时耗力，效率低，出错率高。
为此，设计了一种筛板型硬币分类整理机，可用于各种需要对硬币分类计数的场所，旨在改善工作环境，提高工人效率，为社会创造更多实在性的价值。
该分类整理机主体结构由震动筛板、连杆机构组成，依据各种硬币的直径区别，筛选出不同种硬币，然后进入各自滑道进行整理计数，方便快捷。
1 总体结构的设计1.1 结构组成筛板型硬币分类整理机结构部件简单，由筛板箱体、曲柄连杆机构、传动装置及固定底座组成[1]，其三维模型如图1所示。
固定在底座下方的电动机带动皮带轮转动，从而间接驱动曲柄连杆结构运动，使筛板箱体在固定底座的卡槽内来回运动并产生振动分离硬币。
1.2 工作原理本设计主要是利用各种硬币直径不同进行分离。
目前我国市面上的人民币有四种圆形硬币，其直径和厚度参数如表1所列。
图1 筛板型硬币分类整理机结构示意图1.筛板箱体 2.筛板 3.底座 4.滑槽 5.电动机6.曲柄 7.轴 8.皮带轮 9.皮带 10.连杆 11.连杆销 12.连接块表1 人民币参数 /mm名称一元五角旧版一角新版一角直径25.020.522.519.0厚度1.851.652.401.67首先设计一种长方体的机体，该机体上顶有一个进币口，使各种钱币从进币口进入，然后下面是五层板结构如图2所示，其中四层为筛板，上面布满圆孔，孔大小分别为：筛板一：上面的孔直径为30 mm，主要是让所有硬币掉入下一层，而纸币留在筛板上，从而让硬币纸币分离。
一种机构简易的硬币清分机设计郑飞杰;李源清;熊昌炯;周辅坤【摘要】针对目前小面值纸币硬币化所带来的问题的思考,设计了一款新型的硬币清分装置,提出了设计创新点,并对清分原理及硬币清分方案进行了详细阐述.通过实验验证设计方案的合理性和可靠性,达到预期效果.【期刊名称】《三明学院学报》【年(卷),期】2018(035)002【总页数】5页(P71-74,100)【关键词】硬币清分装置;清分原理;结构设计【作者】郑飞杰;李源清;熊昌炯;周辅坤【作者单位】三明学院机电工程学院,福建三明 365004;机械现代设计制造技术福建省高校工程研究中心,福建三明 365004;三明学院机电工程学院,福建三明365004;三明学院机电工程学院,福建三明 365004;机械现代设计制造技术福建省高校工程研究中心,福建三明 365004;三明学院机电工程学院,福建三明 365004【正文语种】中文【中图分类】TH693.5随着小额纸币硬币化进程不断的推进，在银行、公共交通、超市等服务领域里，每天都会流通大量的硬币[1]。
那么，如何快速有效地来对这些硬币进行分类、整理、计数呢？成为这些行业当下较为头痛的问题。
目前，市面上有一些硬币分类、清点、整理的机器，它们要么结构简单、价格低廉但效率较低、清分功能不理想且稳定性差，要么清分迅速准确但体积较大、价格昂贵、结构复杂且维护不方便，不适合大面积推广[2]。
所以，目前国内的现状是，硬币清分装置仅在一小部分银行的后台出现，且利用率极低，整体普及率和使用率不及国外的相关领域。
相比之下，在自动化水平还达不到发展需求的情况下，在大多数场合里，硬币清分工作还是依靠传统的人工处理方式。
1 设计分析现阶段，就硬币清分模式，主要还是根据不同面值的硬币的直径或厚度或材料或质量等方面之间存在差异的原理来进行设计相应的清分装置，实现有效清分的工作模式。
通过对硬币清分原理的理解，分析当下的清分机器，主要都是利用离心转盘、震动装置、滑槽漏孔、滑槽漏缝、传送带、卧式直线轨道、螺旋立式轨道等机构，将硬币进行清分、整理。

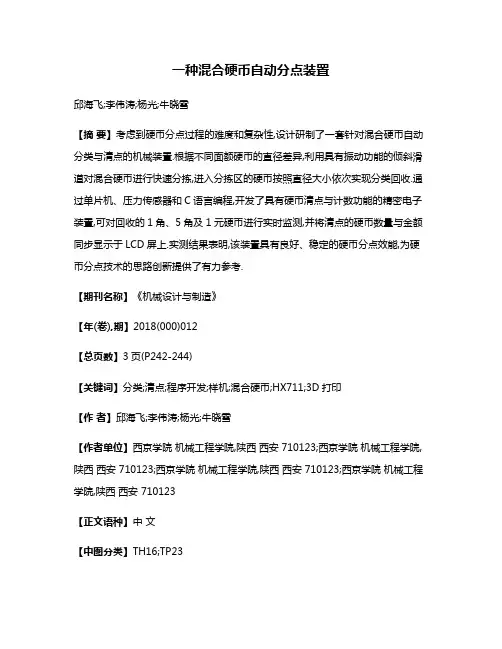

一种混合硬币自动分点装置邱海飞;李伟涛;杨光;牛晓雪【摘要】考虑到硬币分点过程的难度和复杂性,设计研制了一套针对混合硬币自动分类与清点的机械装置.根据不同面额硬币的直径差异,利用具有振动功能的倾斜滑道对混合硬币进行快速分拣,进入分拣区的硬币按照直径大小依次实现分类回收.通过单片机、压力传感器和C语言编程,开发了具有硬币清点与计数功能的精密电子装置,可对回收的1角、5角及1元硬币进行实时监测,并将清点的硬币数量与金额同步显示于LCD屏上.实测结果表明,该装置具有良好、稳定的硬币分点效能,为硬币分点技术的思路创新提供了有力参考.【期刊名称】《机械设计与制造》【年(卷),期】2018(000)012【总页数】3页(P242-244)【关键词】分类;清点;程序开发;样机;混合硬币;HX711;3D打印【作者】邱海飞;李伟涛;杨光;牛晓雪【作者单位】西京学院机械工程学院,陕西西安 710123;西京学院机械工程学院,陕西西安 710123;西京学院机械工程学院,陕西西安 710123;西京学院机械工程学院,陕西西安 710123【正文语种】中文【中图分类】TH16;TP231 引言日常生活中，很多行业每天都会面临大量的硬币流通与分点，例如银行、超市、公交公司及地铁站等，如何快速、精确地回收和清点各类不同面额的混合硬币，一直是相关行业、领域研究和探索的技术热点[1]。
面对大量的硬币清点工作，传统的人工清点不仅费时费力，而且难免出错，不能保证准确率。
此外，目前已有的硬币分点机械大多功能单一、效率不高，不能很好地实现大批量混合硬币的高效分类与精确清点[2]，难以适应相关行业及场所对于硬币分点工作的预期要求。
设计研制了一种针对混合硬币自动分类与清点的机械装置，能够在快速分拣混合硬币的同时实现其自动精确清点，避免了耗时费力的人工清点过程，有效提高了硬币分点的工作效率。
2 硬币分点原理根据不同规格硬币的直径差异，利用可振动倾斜滑道分拣混合硬币[3]。

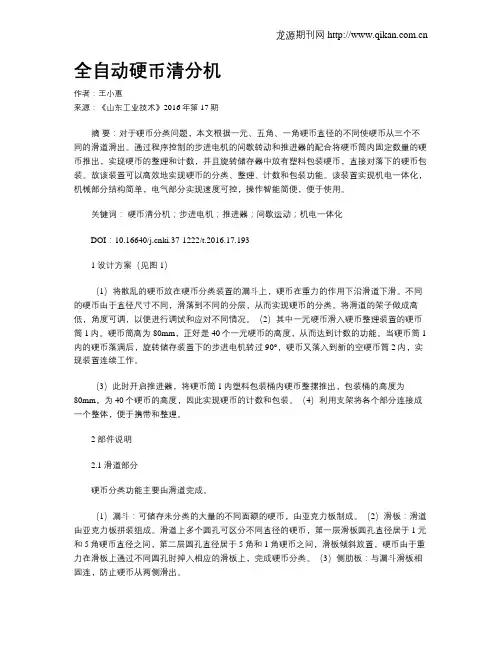

全自动硬币清分机作者：王小惠来源：《山东工业技术》2016年第17期摘要：对于硬币分类问题，本文根据一元、五角、一角硬币直径的不同使硬币从三个不同的滑道滑出。
通过程序控制的步进电机的间歇转动和推进器的配合将硬币筒内固定数量的硬币推出，实现硬币的整理和计数，并且旋转储存器中放有塑料包装硬币，直接对落下的硬币包装。
故该装置可以高效地实现硬币的分类、整理、计数和包装功能。
该装置实现机电一体化，机械部分结构简单，电气部分实现速度可控，操作智能简便，便于使用。
关键词：硬币清分机；步进电机；推进器；间歇运动；机电一体化DOI：10.16640/ki.37-1222/t.2016.17.1931 设计方案（见图1）（1）将散乱的硬币放在硬币分类装置的漏斗上，硬币在重力的作用下沿滑道下滑。
不同的硬币由于直径尺寸不同，滑落到不同的分层，从而实现硬币的分类。
将滑道的架子做成高低，角度可调，以便进行调试和应对不同情况。
（2）其中一元硬币滑入硬币整理装置的硬币筒1内。
硬币筒高为80mm，正好是40个一元硬币的高度，从而达到计数的功能。
当硬币筒1内的硬币落满后，旋转储存装置下的步进电机转过90°，硬币又落入到新的空硬币筒2内，实现装置连续工作。
（3）此时开启推进器，将硬币筒1内塑料包装桶内硬币整摞推出，包装桶的高度为80mm，为40个硬币的高度，因此实现硬币的计数和包装。
（4）利用支架将各个部分连接成一个整体，便于携带和整理。
2 部件说明2.1 滑道部分硬币分类功能主要由滑道完成。
（1）漏斗：可储存未分类的大量的不同面额的硬币，由亚克力板制成。
（2）滑板：滑道由亚克力板拼装组成。
滑道上多个圆孔可区分不同直径的硬币，第一层滑板圆孔直径居于1元和5角硬币直径之间，第二层圆孔直径居于5角和1角硬币之间，滑板倾斜放置，硬币由于重力在滑板上通过不同圆孔时掉入相应的滑板上，完成硬币分类。
（3）侧肋板：与漏斗滑板相固连，防止硬币从两侧滑出。
