滤波器详细分类..

什么是滤波器及其分类滤波器是一种用于处理信号的电子设备或电路，它可以通过改变信号的频率特性来实现信号的滤波作用。

滤波器的分类主要根据其频率特性、传递函数或滤波方式等方面进行。

下面将详细介绍滤波器的分类。

一、基本滤波器分类1. 低通滤波器（Low-Pass Filter，LPF）低通滤波器主要用于通过滤除高于截止频率的信号成分，而保留低于截止频率的信号成分。

它常用于去除高频噪音，使信号更加平滑。

2. 高通滤波器（High-Pass Filter，HPF）高通滤波器主要用于通过滤除低于截止频率的信号成分，而保留高于截止频率的信号成分。

它常用于去除低频杂音，提取出信号的高频部分。

3. 带通滤波器（Band-Pass Filter，BPF）带通滤波器主要用于通过滤除低于截止频率和高于截止频率的信号成分，而保留在截止频率范围内的信号成分。

它常用于对特定频带的信号进行提取和处理。

4. 带阻滤波器（Band-Stop Filter，BSF）带阻滤波器主要用于通过滤除在截止频率范围内的信号成分，而保留低于和高于截止频率范围的信号成分。

它常用于去除特定频带的干扰信号。

二、进一步分类1. 无源滤波器和有源滤波器无源滤波器是指由被动元件（如电阻、电容、电感）构成的滤波器，它不能放大信号。

有源滤波器是指由有源元件（如晶体管、运算放大器）与被动元件相组合构成的滤波器，它可以放大信号。

2. 数字滤波器和模拟滤波器数字滤波器是指基于数字信号处理技术实现的滤波器，它对信号进行采样和离散化处理。

模拟滤波器是指直接对连续信号进行滤波处理的滤波器。

3. 激励响应滤波器和无限冲激响应滤波器激励响应滤波器是指根据滤波器被激励时的响应特性进行分类。

无限冲激响应滤波器是指滤波器的冲激响应为无限长序列的滤波器。

总结滤波器是一种用于调节信号频率特性的重要电子设备或电路。

根据滤波器的频率特性、传递函数或滤波方式的不同，可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

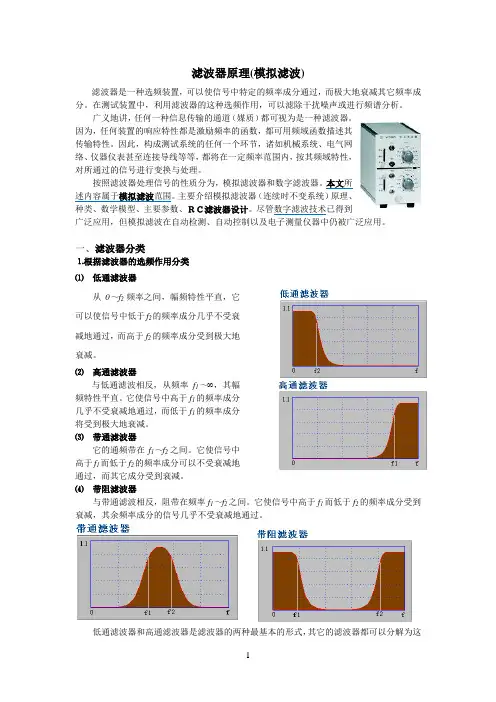

滤波器原理(模拟滤波)滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。

在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

广义地讲，任何一种信息传输的通道（媒质）都可视为是一种滤波器。

因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。

因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。

按照滤波器处理信号的性质分为，模拟滤波器和数字滤波器。

本文所述内容属于模拟滤波范围。

主要介绍模拟滤波器（连续时不变系统）原理、种类、数学模型、主要参数、ＲＣ滤波器设计。

尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。

一、滤波器分类⒈根据滤波器的选频作用分类⑴低通滤波器从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过，而高于f2的频率成分受到极大地衰减。

⑵高通滤波器与低通滤波相反，从频率f1～∞，其幅频特性平直。

它使信号中高于f1的频率成分几乎不受衰减地通过，而低于f1的频率成分将受到极大地衰减。

⑶带通滤波器它的通频带在f1～f2之间。

它使信号中高于f1而低于f2的频率成分可以不受衰减地通过，而其它成分受到衰减。

⑷带阻滤波器与带通滤波相反，阻带在频率f1～f2之间。

它使信号中高于f1而低于f2的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。

低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。

低通滤波器与高通滤波器的串联低通滤波器与高通滤波器的并联⒉根据“最佳逼近特性”标准分类⑴巴特沃斯滤波器从幅频特性提出要求，而不考虑相频特性。

滤波器种类作用原理滤波器是一种电子电路，它可以根据频率的不同，选择性地通过或抑制电路中的信号。

根据作用原理和种类的不同，滤波器可以分为多种类型。

1. 低通滤波器（Low-pass filter）低通滤波器是一种能够通过较低频率信号而抑制高频信号的滤波器。

它的作用是削弱或过滤掉输入信号中高于截止频率的频率分量。

低通滤波器广泛应用于音频和通信领域，常用于去除高频噪声。

2. 高通滤波器（High-pass filter）高通滤波器是一种能够通过较高频率信号而抑制低频信号的滤波器。

它的作用是削弱或过滤掉输入信号中低于截止频率的频率分量。

高通滤波器常用于音频和通信领域，常用于削弱或滤除低频噪声。

3. 带通滤波器（Band-pass filter）带通滤波器是一种能够通过一些频率范围内的信号而抑制其他频率范围内的信号的滤波器。

它的作用是只允许通过滤波器中选择的中心频率附近的频率分量，同时抑制其他频率范围的信号。

带通滤波器常用于音频、无线通信和图像处理等领域。

4. 带阻滤波器（Band-stop filter）带阻滤波器是一种能够通过除了一些频率范围内的信号外的其他信号的滤波器。

它的作用是削弱或完全抑制一些频率范围内的信号，同时允许通过其他频率范围的信号。

带阻滤波器常用于音频、无线通信和图像处理等领域。

5. 陷波滤波器（Notch filter）陷波滤波器是一种能够抑制特定频率的信号，但对其他频率相对较不敏感的滤波器。

它的作用是在滤波器的中心频率处产生一个深度抑制的窄带，用于削弱或滤除特定的干扰信号。

陷波滤波器常用于音频、无线通信和图像处理等领域。

滤波器的原理基于信号的频率特性，利用电子器件的非线性特性或通过设计合适的电路，选择性地通过或抑制输入信号中不同频率的分量。

常见的滤波器电路包括电容、电感和电阻等元件的组合。

通过调整元件的数值、组合方式和连接方式，可以实现不同类型的滤波器。

滤波器的工作原理可以根据其类型细分为不同的方法，例如使用RC电路或LC电路来实现滤波效果。

滤波器的分类
————————————————————————————————作者：————————————————————————————————日期：
滤波器的分类
按所处理的信号分为模拟滤波器和数字滤波器两种。

按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。

1.低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声；
2.高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量；
3.带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声；
4.带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。

按所采用的元器件分为无源和有源滤波器两种。

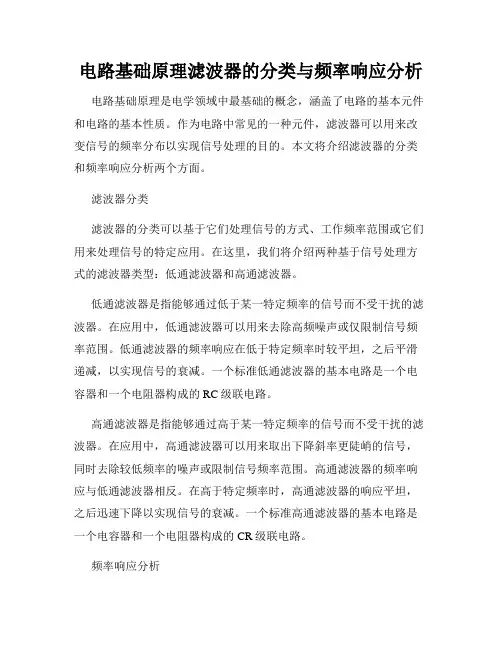

电路基础原理滤波器的分类与频率响应分析电路基础原理是电学领域中最基础的概念，涵盖了电路的基本元件和电路的基本性质。

作为电路中常见的一种元件，滤波器可以用来改变信号的频率分布以实现信号处理的目的。

本文将介绍滤波器的分类和频率响应分析两个方面。

滤波器分类滤波器的分类可以基于它们处理信号的方式、工作频率范围或它们用来处理信号的特定应用。

在这里，我们将介绍两种基于信号处理方式的滤波器类型：低通滤波器和高通滤波器。

低通滤波器是指能够通过低于某一特定频率的信号而不受干扰的滤波器。

在应用中，低通滤波器可以用来去除高频噪声或仅限制信号频率范围。

低通滤波器的频率响应在低于特定频率时较平坦，之后平滑递减，以实现信号的衰减。

一个标准低通滤波器的基本电路是一个电容器和一个电阻器构成的RC级联电路。

高通滤波器是指能够通过高于某一特定频率的信号而不受干扰的滤波器。

在应用中，高通滤波器可以用来取出下降斜率更陡峭的信号，同时去除较低频率的噪声或限制信号频率范围。

高通滤波器的频率响应与低通滤波器相反。

在高于特定频率时，高通滤波器的响应平坦，之后迅速下降以实现信号的衰减。

一个标准高通滤波器的基本电路是一个电容器和一个电阻器构成的CR级联电路。

频率响应分析频率响应是指一个滤波器在不同频率处信号幅度和相位的变化。

它用于比较不同类型的滤波器及其在不同频率下的性能。

在频率响应分析中，我们可以使用归一化的频率和增益（或衰减）来描述滤波器在不同频率下的性能。

具体来说，频率响应通常分为通带、截止频率和阻带几个参数。

通带是指频率响应中的某个频率范围，信号在该范围内得到完全通过，即增益最大。

截止频率是指频率响应中的某个特定频率，信号在该频率及更高的频率范围内得到的衰减即超过在该频率范围内的增益。

阻带是指频率响应中的某些部分，信号在该部分中被完全阻塞或衰减，即滤波器对该频率范围的信号无法通过。

在低通滤波器中，截止频率通常是指信号的最高透过频率，阻带通常是指信号的最高被阻止频率。

滤波器对⽐分析，这四种滤波器你都了解吗？是⼀种，按照分类标准的不同，滤波器具有诸多种类，⽐如巴特沃斯滤波器、切⽐雪夫滤波器、椭圆滤波器、贝塞尔滤波器等等。

为增进⼤家对滤波器的认识，本⽂将对巴特沃斯滤波器、切⽐雪夫滤波器、椭圆滤波器、贝塞尔滤波器之间的不同予以介绍。

如果你对滤波器具有兴趣，不妨继续往下阅读哦。

⼀、巴特沃斯滤波器的特点是通频带内的频率响应曲线最⼤限度平坦，没有起伏，⽽在阻频带则逐渐下降为零。

在振幅的对数对⾓频率的波特图上，从某⼀边界⾓频率开始，振幅随着⾓频率的增加⽽逐步减少，趋向负⽆穷⼤。

巴特沃斯滤波器的频率特性曲线，⽆论在通带内还是阻带内都是频率的单调函数。

因此，当通带的边界处满⾜指标要求时，通带内肯定会有裕量。

所以，更有效的设计⽅法应该是将精确度均匀的分布在整个通带或阻带内，或者同时分布在两者之内。

这样就可⽤较低阶数的系统满⾜要求。

这可通过选择具有等波纹特性的逼近函数来达到。

⼆、切⽐雪夫滤波器切⽐雪夫滤波器是在通带或阻带上频率响应幅度等波纹波动的滤波器，振幅特性在通带内是等波纹。

在阻带内是单调的称为切⽐雪夫I型滤波器;振幅特性在通带内是单调的，在阻带内是等波纹的称为切⽐雪夫II型滤波器。

采⽤何种形式的切⽐雪夫滤波器取决于实际⽤途。

三、椭圆滤波器椭圆滤波器(EllipTIc filter)⼜称考尔滤波器(Cauer filter)，是在通带和阻带等波纹的⼀种滤波器。

它⽐切⽐雪夫⽅式更进⼀步地是同时⽤通带和阻带的起伏为代价来换取过渡带更为陡峭的特性。

相较其他类型的滤波器，椭圆滤波器在阶数相同的条件下有着最⼩的通带和阻带波动。

四、贝塞尔滤波器贝赛尔(Bessel)滤波器是具有最⼤平坦的群延迟(线性相位响应)的线性过滤器。

贝赛尔滤波器常⽤在⾳频天桥系统中。

模拟贝赛尔滤波器描绘为⼏乎横跨整个通频带的恒定的群延迟，因⽽在通频带上保持了被过滤的信号波形。

贝塞尔(Bessel)滤波器具有最平坦的幅度和相位响应。

数字滤波器
数字滤波器是一种用于数字信号处理的算法或电路，用于
在数字信号中去除或改变一些频率分量或噪声。

数字滤波
器可以根据其频率响应和实现方式进行分类。

以下是一些
常见的数字滤波器类型：
1. FIR滤波器：有限脉冲响应滤波器，是通过乘以系数的方式实现的。

它的频率响应是线性相位的，可以通过更改滤
波器的系数来实现不同的频率响应。

2. IIR滤波器：无限脉冲响应滤波器，是通过差分方程实现的。

IIR滤波器具有反馈回路，可以实现更复杂的频率响应，但可能会引起稳定性问题。

3.低通滤波器：将高频信号滤除，只保留频率低于某个截止频率的信号。

4.高通滤波器：将低频信号滤除，只保留频率高于某个截止频率的信号。

5.带通滤波器：只允许某个频率范围内的信号通过，滤除其他频率范围的信号。

6.带阻滤波器：滤除某个频率范围内的信号，允许其他频率范围的信号通过。

7.升采样和降采样滤波器：用于改变数字信号的采样率。

这只是一些常见的数字滤波器类型，实际上还有很多其他类型的滤波器。

选择适当的数字滤波器取决于信号处理的需求和系统要求。

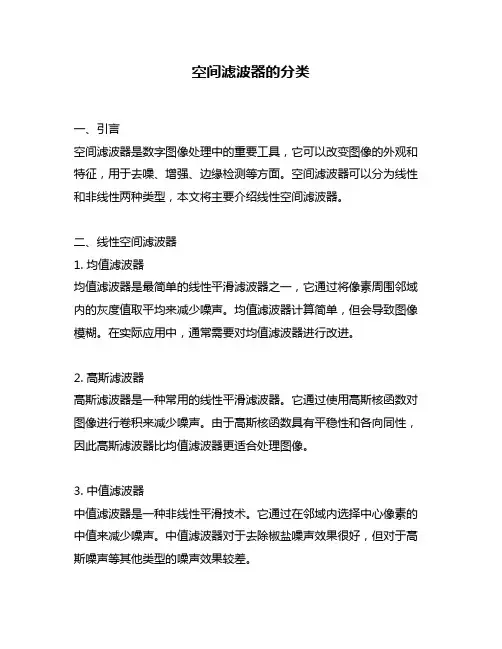

空间滤波器的分类一、引言空间滤波器是数字图像处理中的重要工具，它可以改变图像的外观和特征，用于去噪、增强、边缘检测等方面。

空间滤波器可以分为线性和非线性两种类型，本文将主要介绍线性空间滤波器。

二、线性空间滤波器1. 均值滤波器均值滤波器是最简单的线性平滑滤波器之一，它通过将像素周围邻域内的灰度值取平均来减少噪声。

均值滤波器计算简单，但会导致图像模糊。

在实际应用中，通常需要对均值滤波器进行改进。

2. 高斯滤波器高斯滤波器是一种常用的线性平滑滤波器。

它通过使用高斯核函数对图像进行卷积来减少噪声。

由于高斯核函数具有平稳性和各向同性，因此高斯滤波器比均值滤波器更适合处理图像。

3. 中值滤波器中值滤波器是一种非线性平滑技术。

它通过在邻域内选择中心像素的中值来减少噪声。

中值滤波器对于去除椒盐噪声效果很好，但对于高斯噪声等其他类型的噪声效果较差。

4. Laplacian滤波器Laplacian滤波器是一种边缘检测技术。

它通过计算像素周围邻域内的灰度值之和来检测图像中的边缘。

Laplacian滤波器可以检测到图像中所有类型的边缘，但会导致图像出现震荡。

5. Sobel滤波器Sobel滤波器是一种常用的边缘检测技术。

它通过使用Sobel算子对图像进行卷积来检测水平和垂直方向上的边缘。

Sobel滤波器可以准确地检测到图像中的直线和角点。

6. Prewitt滤波器Prewitt滤波器是一种常用的边缘检测技术。

它通过使用Prewitt算子对图像进行卷积来检测水平和垂直方向上的边缘。

Prewitt滤波器与Sobel滤波器类似，但在一些情况下会产生更好的结果。

7. LoG（Laplacian of Gaussian）滤波器LoG滤波器是一种常用的边缘检测技术。

它通过先使用高斯滤波器对图像进行平滑处理，然后再使用Laplacian算子来检测图像中的边缘。

LoG滤波器可以检测到不同尺度的边缘。

8. DoG（Difference of Gaussian）滤波器DoG滤波器是一种常用的边缘检测技术。

滤波器原理滤波器是一种选频装置，可以使信号中特定的频率成份通过，而极大地衰减其它频率成份。

在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或者进行频谱分析。

广义地讲，任何一种信息传输的通道（媒质）都可视为是一种滤波器。

因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。

因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。

本文所述内容属于摹拟滤波范围。

主要介绍摹拟滤波器原理、种类、数学模型、主要参数、ＲＣ滤波器设计。

尽管数字滤波技术已得到广泛应用，但摹拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。

带通滤波器二、滤波器分类⒈根据滤波器的选频作用分类⑴低通滤波器从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成份几乎不受衰减地通过，而高于f2的频率成份受到极大地衰减。

⑵高通滤波器与低通滤波相反，从频率f1～∞，其幅频特性平直。

它使信号中高于f1的频率成份几乎不受衰减地通过，而低于f1的频率成份将受到极大地衰减。

⑶带通滤波器它的通频带在f1～f2之间。

它使信号中高于f1而低于f2的频率成份可以不受衰减地通过，而其它成份受到衰减。

⑷带阻滤波器与带通滤波相反，阻带在频率f1～f2之间。

它使信号中高于f1而低于f2的频率成份受到衰减，其余频率成份的信号几乎不受衰减地通过。

低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。

低通滤波器与高通滤波器的串联低通滤波器与高通滤波器的并联⒉ 根据“最佳逼近特性”标准分类⑴ 巴特沃斯滤波器从幅频特性提出要求，而不考虑相频特性。

巴特沃斯滤波器具有最大平整幅度特性，其幅频响应表达式为：⑵ 切比雪夫滤波器切贝雪夫滤波器也是从幅频特性方面提出逼近要求的，其幅频响应表达式为：ε是决定通带波纹大小的系数，波纹的产生是由于实际滤波网络中含有电抗元件；T是第一类切贝雪夫多项式。

滤波器的分类按元件分类，滤波器可分为:有源滤波器、无源滤波器、陶瓷滤波器、晶体滤波器、机械滤波器、锁相环滤波器、开关电容滤波器等.按信号处理的方式分类，滤波器可分为：模拟滤波器、数字滤波器.按通频带分类，滤波器可分为：低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

除此之外，还有一些特殊滤波器，如满足一定频响特性、相移特性的特殊滤波器，例如，线性相移滤波器、时延滤波器、音响中的计杈网络滤波器、电视机中的中放声表面波滤波器等。

按通频带分类,有源滤波器可分为:低通滤波器（LPF)、高通滤波器(HPF）、带通滤波器（BPF)、带阻滤波器（BEF）等。

按通带滤波特性分类,有源滤波器可分为:最大平坦型（巴特沃思型)滤波器、等波纹型（切比雪夫型)滤波器、线性相移型（贝塞尔型）滤波器等。

按运放电路的构成分类，有源滤波器可分为：无限增益单反馈环型滤波器、无限增益多反馈环型滤波器、压控电源型滤波器、负阻变换器型滤波器、回转器型滤波器等.有源滤波器的特点及分类1.有源滤波器的特点有源滤波器的频率范围是由直流到500KHZ，在低频范围内已取代了传统的LC滤波器。

特别是在很低频率下不可能实现LC滤波器,但有源滤波器却能给出满意的结果.1、有源滤波器它的输入阻抗高，输出阻抗极低,因而具有良好的隔离性能，所以各级之间均无阻抗匹配的要求。

2、易于制作截止频率或中心频率连续可调的滤波器且调整容易。

3、如果使用电位器、可变电容器，有源滤波器的频率精度易于达到0.5%。

4、不用电感器,体积小、重量轻，在低频情况下,这种优点就更极为突出。

5、设计有源滤波器比设计LC滤波器具灵活性，也可得到电压增益。

但是应当注意，有源滤波器以集成运放作有源元件,所以一定要电源,输入小信号时受运放带宽有限的限制，输入大信号时受运放压摆率的限制，这就决定了有源滤波器不适用于高频范围。

目前实用范围大致在100KHZ以内,另一方面，在频率高于100KHZ时，无源滤波器的性能却比有源滤波器的好，当频率高于10MHZ时，无源滤波器则更显得优越.2。

滤波器的分类及应用滤波器是一种用于改变信号频谱特性的设备或算法。

它通过在一定频率范围内增加或抑制信号的幅度，来实现信号的滤波功能。

滤波器广泛应用于各种领域，例如音频处理、图像处理、通信系统、雷达系统等。

根据滤波器的特性和工作原理，可以将滤波器分为多种不同的类型，以下是常见的滤波器分类及应用：1. 低通滤波器（Low-pass Filter）：低通滤波器将低于一定截止频率的信号通过，而抑制高于截止频率的信号。

它常用于音频处理、图像处理和通信系统中的降噪、信号提取、信号恢复等应用。

2. 高通滤波器（High-pass Filter）：高通滤波器将高于一定截止频率的信号通过，而抑制低于截止频率的信号。

它常用于音频处理、图像处理和通信系统中的边缘检测、信号增强等应用。

3. 带通滤波器（Band-pass Filter）：带通滤波器将处于一定频率范围内的信号通过，而抑制低于和高于该范围的信号。

它常用于音频处理、图像处理和通信系统中的频率选择性传输、信号分析等应用。

4. 带阻滤波器（Band-stop Filter）：带阻滤波器抑制处于一定频率范围内的信号，而通过低于和高于该范围的信号。

它常用于音频处理和图像处理中的陷波、噪声去除等应用。

5. 常用滤波器的变种：除了上述常见的滤波器类型外，还有一些滤波器是这些类型的变种，包括陷波滤波器（Notch Filter）、全通滤波器（All-pass Filter）、线性相位滤波器（Linear Phase Filter）等。

它们分别具有特定的频率响应和相位特性，适用于不同的应用场景。

在实际应用中，滤波器有很多具体的应用场景，以下是一些常见的应用举例：1. 音频处理：滤波器用于音频设备中的均衡器、低音增强、高音增强等功能，用于调节音频信号的频率特性，提升音质。

2. 图像处理：滤波器用于图像处理中的降噪、锐化、平滑等功能，用于增强图像的细节、去除噪声、改善图像质量。

3. 通信系统：滤波器在通信系统中用于信号调制、解调、频率选择性传输等功能，用于提取和处理特定频率范围内的信号。

有源电力滤波器apf分类有源电力滤波器（Active Power Filter，APF）是一种能够有效抑制电力系统谐波干扰的设备。

它通过对电网电流进行实时监测、计算并控制其输出电流，从而消除谐波电流，改善电力质量。

APF根据其控制策略和电源连接方式可以分为多种分类。

本文将详细介绍三种常见的APF分类，包括电压型、电流型和混合型。

1. 电压型APF：电压型APF是以电压为基准进行控制的滤波器。

它通过监测电网电压，计算出理想电流，并控制逆变器输出电流与电网电压保持同相，以使其输出电流具有滤除谐波电流的能力。

电压型APF主要用于电网电压波动较大的场合，例如低压电网、发电机等，它能够在电网电压波动时及时调整输出电流以适应电网变化。

2. 电流型APF：电流型APF是以电流为基准进行控制的滤波器。

它通过监测电网电流，计算出理想电流，并控制逆变器输出电流与电网电流保持同相和同幅，以实现对谐波电流的补偿。

电流型APF主要用于电网电流谐波干扰较大的场合，例如有大量非线性负载的电网，它能够根据电网实际情况灵活调整输出电流，有效抑制谐波电流对电网的影响。

3. 混合型APF：混合型APF是电压型APF和电流型APF的结合。

它综合考虑电压和电流两个因素，通过根据电网的实际情况调整输出电流的相位和幅值，以最大程度地减小谐波电流的影响。

混合型APF灵活性和适应性较强，能够在不同的电网环境下发挥较好的滤波效果。

总结起来，电压型APF适用于电网电压波动较大的场合，电流型APF适用于电网电流谐波干扰较大的场合，而混合型APF则能够在不同的电网环境下灵活应用。

这些不同类型的APF都能够有效地抑制电力系统中的谐波干扰，提高电力质量，保证电网稳定运行。

随着电力质量要求的不断提高，APF在电力系统中的应用将越来越广泛。
