0.5MW热水炉设计说明书A

QXF116-1.6/130/70-A循环流化床热水锅炉砌砖说明书图号：610300-0-0编号：610300QZS编制：校对：审核：标审：审定：xxxxxxxxxxxxxx有限公司前言QXF116-1.6/130/70-A型116MW循环流化床热水锅炉是山东恒涛节能环保有限公司研制、开发的一种高效低污染新型燃煤锅炉。

锅炉炉墙分为风室、燃烧室、炉室、旋风分离器、返料器、炉顶、尾部烟道等部分。

循环流化床锅炉的燃烧对炉墙的密封有很高的要求。

炉墙的密封状况直接影响着锅炉的负荷和热效率，它对运行的影响比其它类型的锅炉要重要得多。

由于循环流化床锅炉的特点，炉墙防磨有其特殊要求。

在炉墙防磨、密封等方面所采取的措施来源于我公司专人员循环流化床锅炉多年的设计、运行经验，以及各家耐火材料厂家的经验。

一、施工前的准备1．在进行锅炉砌筑前，必须对本公司所提供的砌砖图纸及技术文件认真审阅，并对相关部分的图纸文件仔细审阅。

严格按照图纸中的要求进行施工。

2．非本公司制造的部分锅炉设备如烟风道、风机等，与砌砖工作有关的安装位置、尺寸和技术资料等都必须进行仔细审阅。

3．检查砌炉用耐火材料和保温材料是否符合国家有关标准。

炉墙材质按照图纸要求选购，不能低于图纸规定的理化指标。

材料进厂后要严格按有关规定进行检验。

如使用低于设计要求的材料，锅炉各项性能指标难以保证，用户应特别注意。

4．耐火材料和保温材料的存放必须符合有关规定。

5．砌炉的设备、人员、辅料的准备要能保证锅炉的施工进度和技术要求。

6．锅炉砌筑工作在锅炉水压试验完成后进行。

对与锅炉砌筑配合的部件要仔细校对、检验，是否符合砌砖图上所注明的要求。

二、炉墙、保温材料性能砌筑炉墙应严格按照技术操作规程，禁止乱用材料及灰浆，以保证锅炉的砌筑质量。

1．炉墙砌筑采用磷酸铝结合高铝质耐磨砖（PA砖、JC350-1993）和粘土砖（材质按YB/T5106-1993 N-2b）.耐火混凝土采用高强耐磨浇注料和矾土水泥耐火混凝土。

锅炉型号一、燃煤、燃油、燃气、生物持锅炉型号（一）型号：按JB/T1626-92《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式（见表1.2-1、表１.2-2）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.2-3）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.2-4）表1.2-1 锅壳锅炉总体型式代号注：卧式水火管快装锅炉总体型式代号为DN,表1.2-2 水管锅炉总体型式代号表1.2-3 燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

表1.2-4 燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。

（二）型号举例（见表1.2-5）表1.2-5 型号举例对于国外进口的锅炉，各国型号不一样，没有统一规定，可根据其产品样本、图纸资料、产品质量证明书等识别。

二、电站锅炉型号②电站锅炉型号表示汉及其说明电站锅炉型号由三部分组成，各部之间用短横线相连。

详见下面电站锅炉型号表示法及其说明：第一部分 第二部分 第三部分第一部分：制造工厂代号，用两个汉语拼音表示。

如上海锅炉厂为SG 。

第二部分：锅炉基本参数，前面数字表示蒸发量（t/h ），后面数字表示出口蒸汽压力（工作压力）。

第三部分：锅炉设计顺序号，如：DG-120/39-1，表示东方锅炉厂制造，蒸发量为120t/h ，过热蒸汽压力为3.82Mpa （39kgf/cm2）的锅炉，第一次设计。

29MW燃气热水锅炉安装施工方案设计一、项目概况：两台29MW燃气热水锅炉，为SZS燃气热水锅炉。

本项目锅炉配件、燃烧器、鼓风机及控制系统均由建设单位提供并安装。

一、锅炉名称、型号及主要参数产品名称：29MW燃气热水锅炉产品型号：SZS46-1 。

6 / 130 /70-QT型额定供热量：46MW工作压力： 1.6 MPa出口温度：130℃回水温度：70℃设计燃料：天然气油耗：5114.3N m3/h设计效率：≥93%静水压试验压力：2.0 M P a安装尺寸（长×宽×高）：13.8×10.8×8.5出口管径：DN300进水管直径：DN3002 、安装工程：根据甲乙双方签订的合同安排安装工程。

(1) 安装两台锅炉；（2）两台锅炉（分体式燃烧器和鼓风机）的燃烧器和鼓风机的安装；(3) 安装了两台锅炉的平台梯。

3、两台锅炉安装周期：5个半月2、施工前的准备工作一、技术数据：（1）图纸：两套工厂设备图纸。

（2）国家标准：《起重设备安装工程施工及验收规范》GB50278-98、《热水锅炉安全技术监督规程》、《施工人员安全技术操作规程》、《工业锅炉安装施工及验收规范》工程》GB50275-98 （3）锅炉安装表、卡片及单机准备： 1）开机报告。

2) 完成报告。

3) 图纸向法庭记录披露。

4) 设备盘点记录。

5) 安装用金属材料和焊接材料的质量检验记录。

6) 基本审查记录。

7) 设备安装喇叭隐蔽工程记录。

8) 大型吊装操作票。

9) 隐藏的工程记录。

10) 受热面传球记录。

11) 锅炉安装记录。

12）锅炉水压测试签证。

13) 锅炉建造和保温记录。

14) 烤箱记录。

15) 48小时试运行记录和签证。

16) 设备交接记录。

2、编制建设预算：根据施工图编制团队施工预算，材料部根据预算编制主要材料、安装材料、耗材，进行加工、准备、安装。

3. 施工进度表（附录1）。

浙江理工大学建筑环境与设备工程专业锅炉及锅炉房设备课程设计（燃油热水锅炉房设计）班级10建环（1）班姓名陈孝岩学号J********设计时间2013年12月指导教师王厉锅炉及锅炉房设备课程设计说明书一、工程概况:1.该锅炉房位为一单独建筑，主要为满足该单位淋浴房用热及办公楼冬季采暖需要。

2.锅炉房为单栋一层建筑，层高4.5米。

3.业主要求采用卧式燃油热水锅炉，热交换系统设备放置在锅炉房内统一管理。

锅炉房外面已有室外地下储油罐。

4．水质资料5．用热项目二、参考文献：①《锅炉房设计规范》（GB 50041－92版）②《采暖通风与空气调节制图标准》（GB144-88版）③《锅炉及锅炉房设备》中国建筑工业出版社④《燃油燃气锅炉及锅炉房设计》机械工业出版社⑤《锅炉课程设计指导书》中国电力出版社⑥《燃油燃气锅炉结构设计及图册》西安交通大学出版社⑦《建筑给水排水工程》清华大学出版社三、 建筑平面图：单位办公楼锅炉及锅炉房设备课程设计计算书一、锅炉房系统方案设计：1、锅炉的选择：根据生产、生活、采暖的每小时的最大耗热量，同时考虑同时使用系数，管网热损失和锅炉房本身自用热量，采用燃油热水锅炉。

2、燃油系统：燃油管从油罐经埋地管进入室内，连接至锅炉，采用一锅炉一油泵系统，方便且互为备用，3倍设计耗油量进，2倍设计耗油量出，即防止符合突然变化，又使油处于循环状态，可以防止结冻。

日用油箱间放置日用油箱，事故油箱，并经常检查，更换，防止结冻。

3、水循环系统：根据业主要求，生活热水供应系统采用容积式换热器经水-水换热，热水供暖采用板式换热器水-水换热供暖，从锅炉出水管出来的水分两路分别至板式换热器和容积式换热器，采用并联管路连接，经回水回到锅炉，不断循环。

4、给水系统：给水从自来水引入口引至水处理间经离子交换器处理，由给水泵引至锅炉进行补水。

离子交换器置于水处理间。

5、排烟系统：从锅炉出来得烟气经烟管引至烟囱，烟囱设置于日用油箱间。

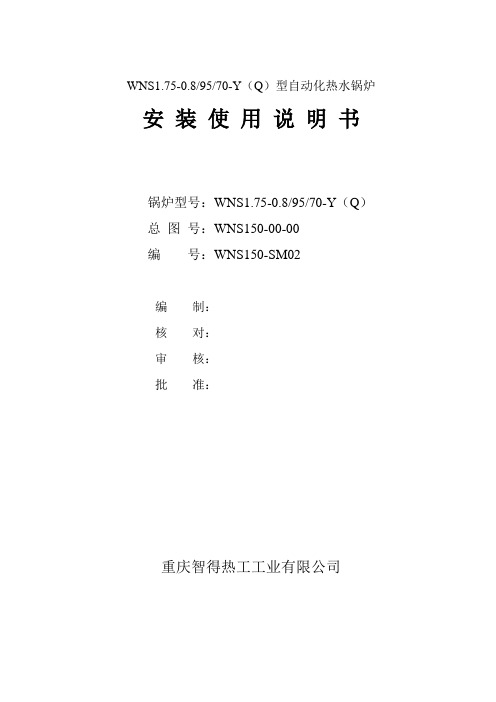

WNS1.75-0.8/95/70-Y（Q）型自动化热水锅炉安装使用说明书锅炉型号：WNS1.75-0.8/95/70-Y（Q）总图号：WNS150-00-00编号：WNS150-SM02编制：核对：审核：批准：重庆智得热工工业有限公司一、序言非常感谢您明智地选择了重庆智得牌热水锅炉，为了正确使用本产品，请仔细阅读本说明书。

为了确保锅炉安全运行，要求锅炉的设计、制造、安装、使用、修理、改造都必须符合《热水锅炉安全技术监察规程》。

因此，使用锅炉的单位，在锅炉安装前应将锅炉出厂时附带的锅炉图纸、资料、质量证明书等一并报送当地特种设备安全监督管理部门，办理锅炉设备的登记手续。

二、锅炉简介1、概述WNS1.75-0.8/95/70-YQ型锅炉，以油和气为设计燃料，系湿背卧式内燃三回程火管锅炉，具有结构紧凑、热效率高、升火升温快、负荷调节灵敏、自动化程度高等优点。

该锅炉由锅炉本体、热水管路阀门仪表系统、自控柜等部件组成。

燃油燃气经配置的高效进口燃烧器喷入炉胆内着火燃烧，产生的高温烟气在炉内辐射换热后经后部转向烟室进入第二回程烟管束进行对流换热后至前烟箱，再折转180度进入第三回程烟管区到达后烟箱，再进入烟囱排入大气。

锅炉回水由锅筒前上部进入，经锅内加热绕折流板三回程后从锅筒后上部引出。

该锅炉运行自动化程度高，锅炉具有程序自动启停、自动吹扫、自动点火，自动燃烧运行，风油（气）比例调节，具有高低水温自动调节报警、压力超高报警、及循环泵完全停止自动切断燃料供应的保护等功能以及循环泵需配置2台，其中一台备用。

2、锅炉规范额定热功率： 1.75 MW额定工作压力：0.8 MPa出水温度：95 ℃回水温度：70 ℃空气温度：20℃水容积 3.5m3燃料种类：轻油、重油、天然气等燃料消耗量天然气：215Nm3/h0#轻油：178kg/h锅炉热效率：89%锅炉主机外形尺寸：长×宽×高=4300×1800×21503、锅炉水质要求锅炉用户应根据当地水质资料，决定锅炉用水的处理方法及设备，以满足GB1576-2001《低压锅炉水质》标准的要求。

§2 锅炉基本特性的表示为了区别各类锅炉构造、燃用燃料、燃烧方式、容量大小、参数高低以及运行经济性等特点，经常用到如下参数：一、锅炉额定出力锅炉额定出力是指锅炉在额定参数（压力、温度）和保证一定效率下的最大连续出力。

对于蒸汽锅炉，叫额定蒸发量，单位为吨/小时；对于热水锅炉，叫额定产热量。

单位为MW（老单位为万大卡/小时）。

产热量与蒸发量之间的关系：Q=D（iq-igs）×1000 千焦/小时式中：D----锅炉蒸发量，吨/小时iq----蒸汽焓，千焦/公斤igs----锅炉给水焓，千焦/公斤对于热水锅炉：Q=G（irs “-irs…）×1000 千焦/小时式中：G----热水锅炉循环水量，吨/小时irs “---锅炉出水焓，千焦/公斤irs …---锅炉进水焓，千焦/公斤注：1千卡（kcal）=4.1868千焦(KJ)二、蒸汽（或热水）参数锅炉产生蒸汽的参数，是指锅炉出口处蒸汽的额定压力（表压）和温度。

对生产饱和蒸汽的锅炉来说，一般只标明蒸汽压力；对生产过热蒸汽的锅炉，则需标明压力和过热蒸汽温度；对热水锅炉来说，则需标明出水压力和温度。

工业锅炉的容量、参数，既要满足生产工艺上对蒸汽的要求，又要便于锅炉房的设计，锅炉配套设备的供应以及锅炉本身的标准化，因而要求有一定的锅炉参数系列。

见GB1921-88《工业蒸汽锅炉参数系列》及GB3166-88《热水锅炉参数系列》GB1921-88《工业蒸汽锅炉参数系列》额定蒸发量t/h 额定出口蒸汽压力MPa （表压）0.4 0.7 1.0 1.25 1.6 2.5额定出口蒸汽温度℃饱和饱和饱和饱和250 350 饱和350 饱和350 4000.1 ★0.2 ★0.5 ★★1 ★★★2 ★★★★4 ★★★★★6 ★★★★★★★8 ★★★★★★★10 ★★★★★★★★★15 ★★★★★★★★20 ★★★★★★★35 ★★★★★★65 ★★本表中的额定蒸发量,对于<6t/h的饱和蒸汽锅炉是20℃给水温度下锅炉额定蒸发量，对于>6t/h的饱和蒸汽锅炉及过热蒸汽锅炉是105℃给水温度下锅炉额定蒸发量。

江联重工股份有限公司JG-50/型锅炉设计说明书F5008-SM12013 年7 月编制校对审核目录一、锅炉基本特性.......................................1、主要工作参数......................................2、设计燃料 .........................................3、运行工况 .........................................4、地质、气候条件....................................5、水质 .............................................6、锅炉基本尺寸......................................二、锅炉结构简述.......................................1、锅筒及锅筒内部设备................................2、炉膛水冷壁........................................3、燃烧设备 .........................................4、过热器系统及其调温装置............................5、省煤器 ...........................................6、空气预热器........................................7、锅炉范围内管道....................................8、炉墙 .............................................9、构架 .............................................10、分离装置及回料阀…………………………………………….11、安全附件、仪表和保护装置.........................12、锅炉主要受压元件用材表...........................三、锅炉辅机配套说明...................................一、锅炉基本特性1、主要工作参数额定蒸发量60 t/h额定蒸汽温度540 ℃额定蒸汽压力（表压） MPa给水温度215 ℃排烟处过量空气系数小于等于锅炉排烟温度140℃排污率2%空气预热器进风温度20℃锅炉设计热效率>85%设计燃料消耗量 14172 kg/h 2、设计燃料设计工况：100%酒糟校核工况1： 50%酒糟+50%竹子（质量比）校核工况2： 100%煤校核工况3： 50%煤+50%酒糟（质量比）注：其中入炉燃料范围：生物质颗粒度为0-50mm, 煤颗粒度为0-6mm。

第1章绪论1.1设计概况1.1.1设计及城市说明本次课程设计为四平市某小区2×7MW锅炉房工艺设计四平市位于松辽平原中部，吉林省西南部，辽、吉、蒙三省（区）交界处，堪称松辽平原的一颗明珠。

属于北温带受季风影响的半湿润大陆性气候。

年平均气温在5℃左右，属中温带半湿润半干旱季风气候，年降水量在650毫米左右。

春季的四平，春回大地，多大风天气，降雨较少；夏季的四平，炎炎夏日，潮湿多雨，一年的降雨多集中在此时；秋季的四平，短暂凉爽，气候宜人；冬季的四平，漫漫寒冬，寒冷难耐，降水不多。

1.1.2设计规模该设计采暖负荷11.8MW，热网作用半径800m，建筑物最大高度为24m，其供水温度为95℃，回水温度70℃1.1.3设计深度整个设计力求设备选型准确合理、工艺流程布置顺畅、经济技术合理、燃料消耗低、初投资小。

设计的主要内容包括：供热负荷的计算；锅炉型号及台数选择；锅炉烟风系统设计及计算；运煤除渣系统的设计；热力系统的设计；锅炉房总体设计和布置等1.2原始资料1.2.1热负荷及参数1、热负荷：①采暖热负荷1Q＝11.8MW；②生产热负荷2Q＝0；③生活热负荷3Q＝0；④通风热负荷4Q＝0；2、参数：t t ℃；①供回水温度/95/70g h②热网作用半径R＝800m；③建筑物最大高度H＝24m；1.2.2气象资料：海拔＝41.6m室外计算温度w t＝-22℃平均温度pj t＝-8℃采暖天数＝162天主导风向：SSW[1]大气压力＝100413 Pa最大冻土层深度＝148cm1.3设计规范及标准[1]吴味隆等.锅炉及锅炉房设备.中国建筑工业出版社.2006[2]航天工业部第七设计院 .工业锅炉房实用设计手册.中国建筑工业出版社[3]陆耀庆.实用供暖通风设计手册.中国建筑工业出版社[4]锅炉房设计手册编写组.锅炉房实用设计手册.机械工业出版社，2001.1[5]陆耀庆.供暖通风设计手册.中国建筑工业出版社.1987[6]王宗林等.工业锅炉房常用设备手册.机械工业出版社.1993.12[7]中华人民共和国冶金工业部.工业锅炉房设计规范.中国建筑工业出版社.1980第2章锅炉型号及台数选择2.1热负荷计算2.1.1最大计算热负荷表2.1最大计算热负荷2.1.2锅炉房采暖期平均热负荷表2.2平均热负荷2.1.3采暖年热负荷表2.3采暖年热负荷2.1.4热负荷延续时间图表2.4热负荷延续时间表负荷续上表：四平供暖热负荷延续时间图2.2锅炉型号和台数的确定2.2.1燃烧设备选择燃烧设备的选型，主要取决于燃用燃料的物理化学特性（灰分、水分、挥发分、发热量、颗粒度、灰熔点等）、锅炉的蒸发量及负荷特性、环境保护的要求等，同时也必须考虑和坚固它在制造、安装、运行、维护诸多方面的耗钢、耗煤、耗电等技术经济指标。

锅炉型号一、燃煤、燃油、燃气、生物持锅炉型号（一）型号：按JB/T1626-92《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式（见表1.2-1、表１.2-2）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.2-3）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.2-4）表1.2-1 锅壳锅炉总体型式代号锅壳锅炉总体型式代号锅壳锅炉总体型式代号立式锅炉LS(立水) 卧式外燃WW(卧外)立式火管LH(立火) 卧式内燃WN(卧内)注：卧式水火管快装锅炉总体型式代号为DN,水管锅炉总体型式代号水管锅炉总体型式代号单锅筒立式DL(单式) 双管锅炉横式SH(双横)单锅筒纵置式DZ(单式) 纵横锅筒式ZH(纵横)单锅筒横置式DH(单横) 强制循环式QX(强制)双锅筒纵置式SZ(双纵)表1.2-3 燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

表1.2-4 燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。

（二）型号举例（见表1.2-5）表1.2-5 型号举例量证明书等识别。

二、电站锅炉型号②电站锅炉型号表示汉及其说明电站锅炉型号由三部分组成，各部之间用短横线相连。

详见下面电站锅炉型号表示法及其说明：第三部分第二部分：锅炉基本参数，前面数字表示蒸发量（t/h），后面数字表示出口蒸汽压力（工作压力）。
