频率对应频点

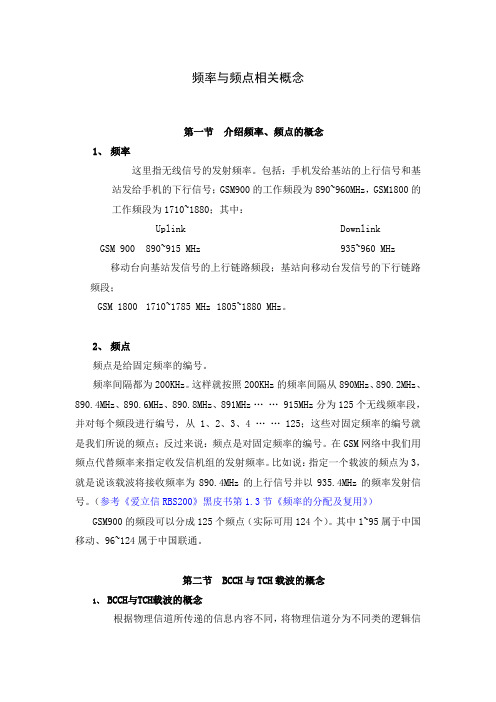

频率与频点相关概念第一节介绍频率、频点的概念1、频率这里指无线信号的发射频率。

包括：手机发给基站的上行信号和基站发给手机的下行信号；GSM900的工作频段为890~960MHz，GSM1800的工作频段为1710~1880；其中：Uplink Downlink GSM 900 890~915 MHz 935~960 MHz 移动台向基站发信号的上行链路频段；基站向移动台发信号的下行链路频段；GSM 1800 1710~1785 MHz 1805~1880 MHz。

2、频点频点是给固定频率的编号。

频率间隔都为200KHz。

这样就按照200KHz的频率间隔从890MHz、890.2MHz、890.4MHz、890.6MHz、890.8MHz、891MHz …… 915MHz分为125个无线频率段，并对每个频段进行编号，从1、2、3、4 …… 125；这些对固定频率的编号就是我们所说的频点；反过来说：频点是对固定频率的编号。

在GSM网络中我们用频点代替频率来指定收发信机组的发射频率。

比如说：指定一个载波的频点为3，就是说该载波将接收频率为890.4MHz的上行信号并以935.4MHz的频率发射信号。

（参考《爱立信RBS200》黑皮书第1.3节《频率的分配及复用》）GSM900的频段可以分成125个频点（实际可用124个）。

其中1~95属于中国移动、96~124属于中国联通。

第二节 BCCH与TCH载波的概念1、BCCH与TCH载波的概念根据物理信道所传递的信息内容不同，将物理信道分为不同类的逻辑信道；包括控制信道和业务信道（关于逻辑信道的具体分类，参考《爱立信RBS200》1.5.1节《逻辑信道的分类》）。

用于发送控制信息的载点我们叫做主频，即BCCHNO；用于发送话音、数据信息的频点我们叫做TCH频点，即TCH。

2、BCCH载波与TCH载波的区别BCCH载波：由于测量的准确性需求（切换机制的需要）与广播控制信道的工作模式，BCCH载波必须一直保持最大功率发射（所有时隙），所以其输出能量是恒定不变的，从另一角度上看，它造成的干扰也是最严重的，整个无线网络最大的干扰源由BCCH载波所造成。

移动通信系统频点划分一、GSM900（上下行差45MHz）说明：GSM频率在890M~915M（上行），935M~960M（下行），频点为0~124，其中95为临界频点。

分配给移动公司的890M~909M，分配给联通公司的为909M～915M。

其中对应移动的频点为0～94，联通的频点为96～124。

E-GSM说明：GSM频率在880M~890M（上行），925M~935M（下行），频点为975~1024，其中1024为临界频点。

分配给移动公司的885M~890M，未分配给联通公司。

其中对应移动的频点为1000～1023。

二、GSM1800（上下行差95MHz）说明：GSM频率在1710M~1785M（上行），1805M~1880M（下行），频点为512~886。

分配给移动公司的1710M~1720M、1725M~1735M共20M、100个频点（其中1730-1735MHz/1825-1830MHz是07年信息产业部新批），而XX、XX、特殊分配了1720M~1725M（据集团公司技术部2006年2月通信资源管理信息）。

XX移动全网可使用的频点X围为512～562、586～636共100个频点，分配给联通公司的为1745M~1755M。

（其中一些地市1735M-1745M已经被联通占用）1、频道间隔相邻两频点间隔为为200kHz，每个频点采用时分多址(TDMA)方式，分为8个时隙，既8个信道(全速率)，如GSM采用半速率话音编码后，每个频点可容纳16个半速率信道，可使系统容量扩大一倍，但其代价必然是导致语音质量的降低。

2、频道配置绝对频点号和频道标称中心频率的关系为：➢GSM900MHz频段：f1(n)=890.2MHz+(n-1)×0.2MHz(移动台发，基站收)fh(n)=f1(n)+45MHz(基站发，移动台收)；n∈[1，124]➢GSMl800MHz频段为：f1(n)=1710.2MHz+(n-512)×0.2MHz(移动台发，基站收)fh(n)=f1(n)+95MHz(基站发，移动台收)；n∈[512，885]其中：f1(n)为上行信道频率、fh(n)为下行信道频率，n为绝对频点号(ARF)。

频点频率对照表无线电技术在现代社会中得到了广泛应用，从无线通信、广播电视，到卫星导航、雷达探测等领域都有着重要的作用。

而频率作为无线电信号的一个重要参数，对于无线电技术的应用和发展也有着至关重要的作用。

本文将介绍无线电频率的基本概念和常用频率的对照表。

一、无线电频率的基本概念频率是指单位时间内振动、波动或周期性变化的次数，通常用赫兹（Hz）来表示。

在无线电技术中，频率是指无线电信号中电磁波的振荡次数，也就是无线电波的频率。

在无线电通信中，不同的频率段有着不同的特点和用途。

例如，低频段可以穿透建筑物和地下，适用于短距离通信和地下通信；中频段适合于广播和长距离通信；高频段适合于短距离通信和海上通信；超高频和微波频段适合于雷达、卫星通信和导航等应用。

二、无线电频率的对照表下面是一份常用的无线电频率对照表，供大家参考。

频段t频率范围t用途低频tLFt30 kHz - 300 kHzt航空导航、军事通信、地下通信中频tMFt300 kHz - 3 MHzt广播、导航、航空通信高频tHFt3 MHz - 30 MHzt短波广播、卫星通信、海上通信、航空通信超高频tUHFt300 MHz - 3 GHzt电视、移动通信、雷达、卫星通信、无线局域网微波频段t3 GHz - 300 GHzt雷达、卫星通信、导航、无线局域网以上频率范围仅供参考，实际应用中还有很多其他的频率段和频率范围。

三、无线电频率的应用无线电技术在现代社会中得到了广泛应用，无线电频率也在各个领域中发挥着重要的作用。

在通信领域，无线电通信已经成为人们日常生活中不可或缺的一部分。

从手机通信、电视广播，到卫星通信和互联网，都离不开无线电技术的支持。

在科研领域，无线电技术也有着广泛的应用。

例如，天文学家利用射电望远镜探测宇宙中的无线电波，从而研究宇宙的形成和演化；地球物理学家利用地震波的传播特性，研究地球内部的结构和物质运动规律。

在军事领域，无线电技术一直是军事通信和情报侦察的重要手段。

频点与对应频率【更新版】频点与频率1、CDMA800系统载频信道号与中⼼频率的计算上⾏频宽：825MHz~835MHz下⾏频宽：870MHz~880MHz载频中⼼频率计算公式：上⾏载频中⼼频率=0.03MHz×信道号n+825MHz下⾏载频中⼼频率=0.03MHz×信道号n+870MHz具体对应关系如下：2、GSM900系统频点与频率的计算具体对应关系如下：具体对应关系如下：4、WLAN频率使⽤情况▲ 2.4GHz信道划分802.11b和802.11g的⼯作频段在 2.4GHz（2.410GHz~2.483GHz），其可⽤带宽为83.5MHz，划分为13个信道，每个信道带宽22MHz。

具体如下：▲5.8GHz信道划分802.11a的⼯作频段在5.8GHz（5.725GHz~5.850GHz），其可⽤带宽为125MHz，划分为5个信道，每个信道带宽20MHz。

具体如下：5、联通WCDMA上⾏频宽：1940MHz~1955MHz下⾏频宽：2130MHz~2145MHz载频中⼼频率计算公式：上⾏载频中⼼频率=信道号m÷5MHz下⾏载频中⼼频率=信道号n÷5MHz6、移动TD-SCDMA⽬前中国移动TD-SCDMA系统可使⽤频率资源为85MHz，具体如下：A频段（2010～2025 MHz，原B频段）：共计15MHz，可供全国范围室内室外覆盖使⽤。

F频段（1880～1900MHz，原A频段）：共计20MHz，可供全国范围室内室外覆盖使⽤。

E频段（2320～2370 MHz，原C频段）：共计50MHz，可供全国范围室内覆盖使⽤。

TD-SCDMA采⽤时分双⼯（TDD）模式，因此⽆上下⾏信号之分。

▲A频段频宽：2010MHz～2025MHz载频中⼼频率计算公式：载频中⼼频率=信道号n÷5MHz（该频段信道有华为系和⼤唐系两种不同划分⽅式）▲F频段频宽：1880MHz～1900MHz载频中⼼频率计算公式：载频中⼼频率=信道号n÷5MHz7、各系统频段使⽤情况。

移动通信系统频点划分一、GSM900上下行差45MHz说明：GSM频率在890M~915M上行,935M~960M下行,频点为0~124,其中95为临界频点;分配给移动公司的890M~909M,分配给联通公司的为909M～915M;其中对应移动的频点为0～94,联通的频点为96～124;E-GSM说明：GSM频率在880M~890M上行,925M~935M下行,频点为975~1024,其中1024为临界频点;分配给移动公司的885M~890M,未分配给联通公司;其中对应移动的频点为1000～1023;二、GSM1800上下行差95MHz说明：GSM频率在1710M~1785M上行,1805M~1880M下行,频点为512~886;分配给移动公司的1710M~1720M、1725M~1735M共20M、100个频点其中1730-1735MHz/1825-1830MHz是07年信息产业部新批,而上海、广东、北京特殊分配了1720M~1725M据集团公司技术部2006年2月通信资源管理信息;广西移动全网可使用的频点范围为512～562、586～636共100个频点,分配给联通公司的为1745M~1755M;其中一些地市1735M-1745M已经被联通占用1、频道间隔相邻两频点间隔为为200kHz,每个频点采用时分多址TDMA方式,分为8个时隙,既8个信道全速率,如GSM采用半速率话音编码后,每个频点可容纳16个半速率信道,可使系统容量扩大一倍,但其代价必然是导致语音质量的降低;2、频道配置绝对频点号和频道标称中心频率的关系为：GSM900MHz频段：f1n=+n-1×移动台发,基站收fhn=f1n+45MHz基站发,移动台收；n∈1,124GSMl800MHz频段为：f1n=+n-512×移动台发,基站收fhn=f1n+95MHz基站发,移动台收；n∈512,885其中：f1n为上行信道频率、fhn为下行信道频率,n为绝对频点号ARFCN;3、在我国GSM900使用的频段为：890～915MHz 上行频率935～960MHz 下行频率频道号为76～124,共10M带宽;中国移动公司：890～909MHz上行,935～954MHz下行,共19M带宽,95个频道,频道号为1～95; 目前通过中国移动TACS网的压频,为GSM网留出了更大的空间,因而GSM实际可用频点号要远大于该范围;中国联通公司：909～915MHz上行,954～960MHz下行,共6M带宽,29个频道,频道号为96～124;4、干扰保护比载波干扰比C/I是指接收到的希望信号电平与非希望信号电平的比值,此比值与MS的瞬时位置有关;这是由于地形的不规则、散射体的类型及数量不同,以及其他一些因素如天线的类型、方向性及高度,站址的标高及位置,当地的干扰源数目等造成的;同频干扰保护比：C/I≥9dB;所谓C/I,是指当不同小区使用相同频率时,另一小区对服务小区产生的干扰,它们的比值即C/I,GSM规范中一般要求C/I>9dB；工程中一般加3dB余量,即要求C/I>12dB;邻频干扰保护比：C/I≥-9dB;所谓C/A,是指在频率复用模式下,邻近频道会对服务小区使用的频道进行干扰,这两个信号间的比值即C/A;GSM规范中一般要求C/A>-9dB,工程中一般加3dB 余量,即要求C／A>-6dB;载波偏离400kHz的干扰保护比：C/I≥-41dB;三、其他相关频段TD-SCDM 1880-1900MHz 2010-2025MHzWCDMA 1940-1955MHz上行 2130-2145MHz下行CDMA2000 825-835MHz 870-880MHz 现用1920-1935MHz上行2110-2125MHz下行备用CDMA 825~835MHZ, 870~880MHZ上/下行,CH.ETS 450～455MHZ 460～465MHZ上/下行小灵通 1900-1920MHz小灵通退网之后给TD使用WLAN 2400~2485MHz四、WCDMA相关内容：1、扰码规划3GPP规范定义的扰码被分为512个扰码组,每个组包括1个主扰码和相应的15个辅扰码;每个小区分配1个主扰码,并且只能分配1个主扰码;为了提高小区内用户终端的接入速度,512个主扰码进一步被分为64个主扰码组,每个组内包括8个主扰码色码;为避免省际边界和室内外覆盖扰码规划冲突导致干扰,应为省际边界基站和室内覆盖站点预留一定的扰码资源,分配如下： 1) 分配6组共48个扰码用于边界扰码规划,分为A 、B 两组,每组24个扰码;2) 分配4组共32个扰码用于室内覆盖系统,为边界分配的6组在市区可用于室内覆盖系统;室内覆盖系统共可使用10组扰码; 3) 其余1-54组共432个扰码用于室外基站;2、频率规划根据工信部规定,中国联通可用的频段是1940MHz ～1955MHz 上行、2130MHz ～2145MHz 下行,上下行各15MHz;相邻频率间隔采用5MHz 时,可用频率是3个;载波频率是由UTRA 绝对无线频率信道号UARFCN 指定的;在IMT2000频带内的UARFCN 的值是通过下述公式定义的：UTRA 绝对无线频率信道号上行链路U N = 5 uplink f ； N 为9613 到 9888uplink f MHz, 其中uplink f 是上行频率,单位MHz下行链路D N = 5 downlink f ; N 为10563 到 10838.downlink f MHz, 其中downlink f 是下行频率,单位MHz根据可用频段和绝对无线频率信道号计算公式,中国联通可用的频率号见下表： 序号1 2 3 上行链路 9713 9738 9763 下行链路106631068810713频率规划应遵循如下原则：1为了尽可能降低PHS 对WCDMA 的干扰,从高端向下顺序使用频率,即单载波基站采用9763号频率,二载波基站采用9763号、9738号频率；2原则上室内外采用同频设置,个别区域如超高楼层如同频设置确实通过优化无法解决干扰问题,可慎重选择异频设置;一般建议10层以上高楼采用异频设置;3、频点使用简述：做规划优化、电磁背景干扰测试的相关工程师,可能会用到相关的信道号和对应的频率等信息;关于这些信道号与频率的信息提供一个快速记忆思路:联通WCDMA 频率范围：上行1940MHz ～1955MHz ,下行2130MHz ～2145MHz;带宽15MHz,上下行间隔为190MHz;WCDMA 的信道号即所谓的绝对无线频率信道号间隔为200KHZ,即;则25个信道的带宽为25=5M,也就是说5M 带宽包括25个信道;同理,190MHz 带宽所包含的信道为 190/=950个,即上下行间隔190M 等同于950个信道加起来的带宽; 5MHz=25个信道 190MHz=950个信道快速记忆和推算联通WCDMA的载波信道号和相应频率：1、总带宽 15MHz, 而WCDMA每个载波要求的带宽是5MHz,故可用载波为3个;可称为载波1,载波2,载波3;2、载波1的绝对无线频率信道号：上行为9713,对应频率为 MHZ; 5=9713下行为10663,对应频率为 MHZ; 5=10663可以根据上行计算下行：信道号 10663=9713+950 , 频率 =+190 MHz;3、快速推算载波2的信道号与频率：发射机CDMA信道号CDMA频率指配MHz1 N 799 N +移动台991 N 1023 N-1023 +1 N 799 N +基站991 N 1023 N-1023 +下行信道号为 10663+25=10688,频率为 +5MHz=;也可以根据上行推算下行：下行信道号为 9738+950=10663,频率为+190MHz=;4、载波3同理类推;五、CDMA相关内容：CDMA制式一开始的标准是IS95,往后演进有IS95A--IS95B---IS2000,到了IS2000实际上就到了CDMA2000 1X;CDMA2000 1X较IS95有很大改进,比如在前向引入了快速功控、在反向增加了导频信道等;800M是指CDMA使用的频段是800M的频段：反向825-835M,前向870-880M;CDMA 800MHZ 应该指的是IS95;CDMA2000 1X往后演进,划分出高速的数据网络EVDO,它有2个版本R0和RA,RA较R0有更高的前反向速率：前向3.1M,反向1.8M,这次电信重组后,中国电信将建设1X 和EVDO RA的网络,演进到3G 中的CDMA2000标准,目前搭载在CDMA800MHz系统上,我国为中国电信cdma2000分配的频率是1920～1935MHz上行/2110～2125MHz下行,共15MHz×2;在CDMA系统中,已知系统使用的频点后,根据频点计算公式得到对应的具体频率,该频率就是系统使用的频带的中心频率,然后在该中心频率上下加减,就是该频点对应使用的频带;800M频段的划分如下图所示：电信的补充频段CDMA商用系统常用频段为：上行频段范围1920~1935M；下行频段范围 2110~2125M;频点换算成频率的公式为：基站收上行： +MHz基站发下行： +MHz六、TD-SCDMA频点规划将我国第三代公众移动通信系统主要工作频段规划为时分双工TDD方式：即1880～1920MHz、2010～2025MHz；补充工作频率为时分双工TDD方式：2300～2400MHz;因为第三代公众移动通信系统中TDD方式仅有我国的TD-SCDMA,根据上述规定,产业界为方面表达,称1880～1920MHz为A频段,称2010～2025MHz为B频段,称2300～2400MHz为C频段;目前中国移动10城市TD-SCDMA均运行于B频段;随着TD-SCDMA的进一步发展和小灵通目前实际占用1900～1915MHz的退出,TD-SCDMA系统将逐渐采用A频段;七、TDD LTE的频段TDD LTE的频段啊,频段范围如下：38 2570 MHz –2620 MHz 2570 MHz –2620 MHz TDD39 1880 MHz –1920 MHz 1880 MHz –1920 MHz TDD40 2300 MHz –2400 MHz 2300 MHz –2400 MHz TDD41 2496 MHz 2690 MHz 2496 MHz 2690 MHz TDD1、D频段38主要用于主城区,宏基站覆盖；2、E频段40主要用于分布系统；3、F频段39,目前已知的主要用于农村广覆盖的建设,如目前流行的农村宽带;4、41 R10,3GPP又引入了新的TDD频段,其中B41为2500~2690MHz,非常重要;因为中国已经宣布,将B41的全部频段用于TD-LTE;38虽然包含在41内,但和频谱是相关的,有的国家地区能够拿出38的频谱,但无法拿出41这样180那么宽的频谱出来;另外38是3gpp最早定义给tdd的,但随着版本的上升需要考虑载波聚合需要很宽的带宽,而38只有50m可用,另外像日本有些国家拿不出38这个频带,但能提供38附近的频谱做tdd所以41被提出来,并被3gpp接纳;最后要说的,支持41的虽然硬件能支持38但不能说肯定支持38,这要看厂家和运营商的定制策略;LTE频段信息3GPP R10中,规定的LTE频段信息如下,高BAND为TDD-LTE频段E-UTRA Operating Band Downlink UplinkF DL_low MHz N Offs-DL Range of N DL F UL_low MHz N Offs-UL Range of N UL1211000 – 59919201800018000 –18599 21930600600-1199 18501860018600 –19199 3180512001200 – 194917101920019200 –19949 4211019501950 – 239917101995019950 –20399 586924002400 – 26498242040020400 –20649 687526502650 – 27498302065020650 –20749频段和频点信息如何映射那协议中如下规定：F DL= F DL_low+ N DL– N Offs-DLF UL= F UL_low+ N UL– N Offs-UL例如：要计算频点为38000的频段,那么根据频点表格,首先确定EARFCN=38000是BAND38的频段,那么F DL_low=2570,N DL– N Offs-DL=37750F DL= 2570+ 38000 – 37750=2595,上行频点以及从频点计算频段方法都以此类推参考文档：3GPP。

FDL = FDL_low + 0.1(NDL – NOffs-DL)
FDL :中心频率
FDL_low ：频段开始频率
NDL：中心频点号
NOffs-DL：频段开始频率对应的频点号
第一段是1880MHz～1920MHz的F频段，该频段在3G牌照发放时已经划拨TDD制式使用，并允许将该频段的TD-SCDMA向TD-LTE升级;第二段是2320MHz～2370MHz的E频段，用于室内的TD-LTE覆盖;第三段是2600MHz 所处的D频段，此前TD-LTE测试中用的是2570MHz～2620MHz的频段。

目前国内使用的38频段，EARFCN的起始值为37750，频率的起始值为2.57GHz，每100kHz对应一个频点号。

比如2.6GHz，对应的EARFCN就是37750+300=38050。

40频段，EARFCN的起始值为38650，频率的起始值为2.3GHz，每100kHz对应一个频点号。

比如2.36GHz，对应的EARFCN就是38650+600=39250。

39频段，EARFCN的起始值为38250，频率的起始值为1.88GHz，每100kHz对应一个频点号。

比如1.89GHz，对应的EARFCN就是38250+100=38350。

F频段（band39）：（F中心频率-1880）*10+38250
D频段（38）：（D中心频率-2570）*10+37750
E频段（40）：（E中心频率-2300）*10+38650
2340-39050
2360-39250
1890-38350
2605-38100
2610-38150。

频段划分多频网由多个频段共同组网而成，所以合理的划分频段是多频网的重要前提。

用于组成多频网的频段共有8种，各频段频点和频率之间的对应关系如表5-3所示。

表5-3 各频段频点与频率的对应关系说明：表5-3中，n为频点号，频率的单位为MHz。

Fl(n)表示频点n对应的上行频率，方向为MS发送，基站接收；Fu(n)表示频点号n对应的下行频率，方向为基站发送，MS接收。

关于各种频段的划分，需要注意以下几点：E-GSM900M频段、R-GSM900M频段与P-GSM900M频段属于同一个频段，但频点不相邻。

∙E-GSM扩展频段指不包含P-GSM频段的协议中规定的E-GSM频段。

∙R-GSM扩展频段指不包含E-GSM频段的协议中规定的R-GSM频段。

为实现多频段功能，BTS配置的载频必须支持相应的频段。

各载频支持的频点范围如表5-4所示。

表5-4 各类型载频支持的频点范围.3.3 多频段信道分配多频段信道分配是指在信道分配时充分考虑MS的频段支持能力和信道本身的频段支持能力，在不同的情况下采用不同的分配策略。

信道分配II代算法在进行信道分配时，系统根据已经获得的MS类标，得出每个信道对MS的支持能力。

在所有支持该MS 的信道中，系统优先选择支持频段交集以外的信道进行分配。

例如：某MS支持E-GSM，可分配的信道可以是P-GSM频段或E-GSM扩展频段的信道，则优先分配E-GSM 扩展频段的信道，留下频段交集P-GSM频段分配给其他频段支持能力弱的MS。

信道分配策略说明在进行信道分配时，系统根据已经获得的MS类标，得出每个信道对MS的支持能力：∙如果MS的类标3有效，则根据类标3判断信道对MS的支持能力。

∙如果MS的类标3无效，为保证业务正常进行，将MS频段支持能力刷新为支持BCCH信道所在频段。

例如：BCCH信道的频段为E-GSM扩展频段，当MS的类标3无效时，MS支持的频段为E-GSM扩展频段（因为E-GSM扩展频段包含P-GSM频段，所以MS同时支持P-GSM频段）。

nr频点和频率换算
NR（New Radio）是5G无线通信技术中使用的一种无线接入技术。

在NR中，频点和频率之间存在一定的换算关系。

在NR中，频点是指无线信号的中心频率。

频率则是指该无线信号的频率值，常用的单位是赫兹（Hz）。

换算关系如下：
1. 频点转换为频率：
频率（Hz） = 频点× 100 kHz
例如，如果频点为n，则对应的频率为 n × 100 kHz。

2. 频率转换为频点：
频点 = 频率（Hz） / 100 kHz
例如，如果频率为F Hz，则对应的频点为 F / 100 kHz。

上述换算关系适用于5G NR。

在其他无线通信标准中，频点和频率之间的换算关系可能会有所不同。

因此，在具体应用中，应根据所使用的无线通信标准进行相应的换算。

另外，还需要了解具体的频段规划和频率范围，以正确地进行频点和频率之间的转换。
