关于风力发电机组实现低电压穿越策略分析内容摘要：根据电网公司要求，为了保障电网稳定，需要并入电网的风力发电机组必须具备低电压穿越功能。
由于现在风机厂家繁多，采用的设备杂乱，所以为已并网的不具备低电压穿越功能的风机改造工作带来了很多不便。
所以主要就我公司采用的上海电气SEC-1250机型针对低电压穿越改造工作进行分析，从而得到风力发电机组实现低电压穿越功能策略思路。
关键词：风力发电机低电压穿越双频异步发电机CROWBAR1、低电压穿越问题的提出（仅针对类似上海电气SEC-1250变速恒频双馈异步发电机讨论、其他类型风机原理相似）对于双馈风力发电机，在电网电压跌落的情况下，由于与其配套的变流设备属于AC/DC/AC型（如上图），容易在其转子侧产生峰值涌流，损坏变流设备，导致风力发电机组与电网解列。
在以前风力发电机容量较小的时候，为了保护转子侧的励磁装置，就采取与电网解列的方式，但目前风力发电的容量都很大，与电网解列后会影响整个电网的稳定性，甚至会产生连锁故障最终导致电网崩溃。
于是，根据这种情况，国外的专家就提出了风力发电低电压穿越（LVRT）的问题，其含义为：1）风电场必须具有在电压跌至20%额定电压时能够维持并网运行625ms 的低电压穿越能力；2）风电场电压在发生跌落后2s内能够恢复到额定电压的90%时，风电场必须保持并网运行；3）风电场升压变高压侧电压不低于额定电压的90%时，风电场必须不间断并网运行。
2、LVRT概念的解释及其参考标准当电网发生故障时，风电场需维持一段时间与电网连接而不解列，甚至要求风电场在这一过程中能够提供无功以支持电网电压的恢复即低电压穿越（LVRT）。
目前对于风力发电低电压运行标准，主要以德国 e.onnetz公司提出的为参考。
双馈风力发电机由于其自身机构特点，实现LVRT存在以下几方面的难点：1)确保故障期间转子侧冲击电流与直流母线过电压都在系统可承受范围之内;2)所采取的对策应具备各种故障类型下的有效性;3)控制策略须满足对不同机组、不同参数的适应性;4)工程应用中须在实现目标的前提下尽量少地增加成本。
风电机组低电压穿越能力增强措施第一部分低电压穿越概念及重要性 (2)第二部分风电机组低电压穿越问题分析 (3)第三部分电力系统电压稳定性探讨 (5)第四部分提升风电并网电压稳定策略 (9)第五部分变流器控制技术应用解析 (12)第六部分基于SVG 的无功补偿方案研究 (14)第七部分机组参数优化与控制策略改进 (16)第八部分智能预测与故障诊断技术应用 (18)第九部分实际风电场低电压穿越案例分析 (20)第十部分增强措施的效果评估与展望 (22)第一部分低电压穿越概念及重要性低电压穿越是指风电机组在电网电压突然下降的情况下，仍能保持连接到电网，并继续提供一定的有功功率输出。
这种现象通常发生在电网故障或电力需求突然增加时。
低电压穿越对于保证电网稳定运行至关重要，因为如果风电机组在电压下降期间断开与电网的连接，则可能导致电网崩溃。
电网故障可能会导致电网电压突然下降，这可能会对电网的稳定性造成严重威胁。
例如，在一次大规模的电网故障中，如果所有的风电机组都同时断开与电网的连接，那么电网将失去大量的电源，从而可能导致电网崩溃。
因此，低电压穿越能力是衡量风电机组可靠性和稳定性的重要指标之一。
此外，随着可再生能源发电量的不断增加，电力系统的复杂性也在不断提高。
传统的电力系统是由燃煤、燃气和核能等大型集中式发电机组成的，而现代电力系统则包括了大量的分布式可再生能源发电机，如风力和太阳能发电机。
这些可再生能源发电机具有波动性和不确定性，需要电网运营商采取更加精细的控制策略来确保电网稳定运行。
在这种情况下，风电机组的低电压穿越能力就显得尤为重要。
总的来说，低电压穿越能力是保障电网稳定运行和提高可再生能源发电比例的关键技术之一。
为了满足这一要求，风电机组制造商和研究人员正在不断探索和发展新的技术和方法来增强风电机组的低电压穿越能力。
第二部分风电机组低电压穿越问题分析《风电机组低电压穿越问题分析》随着我国新能源的发展和风力发电技术的不断进步，风电机组作为可再生能源的重要组成部分，在电力系统中扮演着越来越重要的角色。
风机低电压穿越标准风机低电压穿越标准是风力发电系统中重要的技术要求和规范，旨在确保风力发电机组在电网故障或电压跌落时能够安全、稳定地运行。
下面将详细介绍风机低电压穿越标准的定义、目的、实现方法和实际应用。
一、定义风机低电压穿越标准是指风力发电机组在电网电压跌落时，能够保持并网运行，并且不发生停机或脱网等异常情况的能力要求。
在风力发电系统中，由于风速的不稳定性和电网的复杂性，经常会出现电网电压跌落的情况。
如果风力发电机组不能在低电压情况下保持稳定运行，将会对电网的稳定性和电力系统的可靠性造成严重影响。
因此，风机低电压穿越标准是衡量风力发电机组性能的重要指标之一。
二、目的风机低电压穿越标准的目的是为了确保风力发电机组在电网故障或电压跌落时能够持续供电，减少对电网的冲击和影响，同时避免风力发电机组的停机和脱网等情况发生，提高电力系统的可靠性和稳定性。
此外，风机低电压穿越标准还有助于保护风力发电机组的设备和部件，延长其使用寿命。
三、实现方法为了满足风机低电压穿越标准的要求，需要在风力发电机组的控制系统和结构设计等方面进行优化和完善。
以下是实现风机低电压穿越的常用方法：1.控制系统优化：通过对风力发电机组的控制系统进行优化，可以提高其在低电压情况下的运行稳定性。
例如，可以采用矢量控制方法，通过调节励磁电流来控制发电机的输出电压，使其在低电压情况下保持稳定运行。
2.增加储能装置：在风力发电机组中增加储能装置，如超级电容器、飞轮储能等，可以在电网故障或电压跌落时提供一定的电能支持，保证风力发电机组的正常运行。
3.采用变换器技术：通过采用变换器技术，可以实现对发电机输出电压的稳定控制，使其在低电压情况下保持稳定运行。
常用的变换器包括DC/DC变换器和AC/DC变换器等。
4.加强电网支撑：加强电网的支撑能力，提高电网的稳定性，可以有效降低电网故障和电压跌落的发生率，从而减少对风力发电机组的冲击和影响。
四、实际应用风机低电压穿越标准在实际应用中具有重要的意义和作用。

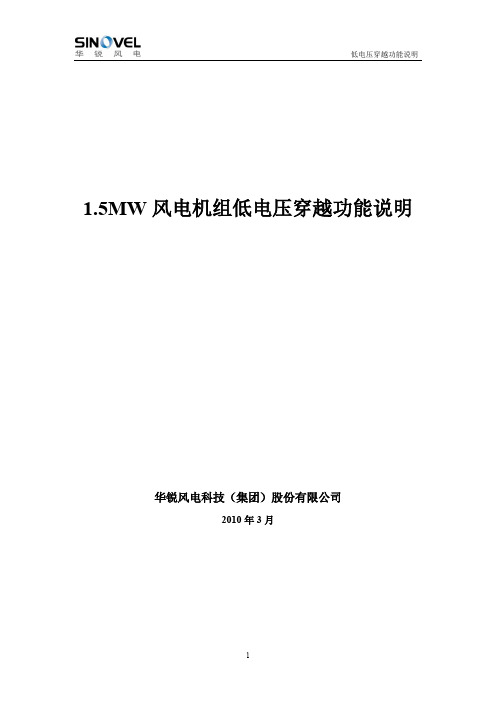

1.5MW风电机组低电压穿越功能说明
华锐风电科技（集团）股份有限公司
2010年3月
低电压穿越功能原理
采用220VacUPS稳压电源使得在电网电压下降时，主回路各接触器反馈正常，保持机组与电网连接。
采用主动式CROWBAR，释放转子侧较大电流。
同时，以恒电压的方式通过转子侧变频器向电网输送无功使电网电压提升，在参数允许范围内，可以就实现低电压穿越。
当变流器检测到电网电压跌落到90%以下时，变流器和主控进入低电压穿越状态，在主动Crowbar触发之前，变流器仍然可以接收、执行主控发送的有功和无功功率给定值；当主动Crowbar触发之后，变流器不发送功率。
在暂态过程结束后，变流器仍可以接收、执行主控发送的有功和无功功率给定值。
当电网电压恢复到90%以上时，变流器和主控退出低电压穿越状态。
低电压穿越功能相关参数设定
现有新系统风电机组具有符合中国低电压穿越标准的低电压穿越功能，即：
1、风力发电机组必须具有在电压跌落至20%电网额定电压
时，能够维持正常并网运行625ms的低电压穿越能力；
2、在2s内，如果电网电压能够恢复至额定电压的90%，并
且2s内任何时间的电压值均在图1维持并网区域内，风机
能够保持并网运行。
具体电压参数如表1。
图1
表1 风机频率保护参数设定。
低电压穿越能力（Low voltage ride through capability），就是指风力发电机的端电压降低到一定值的情况下不脱离电网而继续维持运行,甚至还可为系统提供一定无功以帮助系统恢复电压的能力。
具有低电压穿越能力的风力发电机可躲过保护动作时间,故障切除后恢复正常运行。
这可大大减少风电机组在故障时反复并网次数,减少对电网的冲击。
具有低电压穿越能力可保证风电机组在电网故障电压降低的情况下 ,尽最大可能与电网连接 ,保持发电运行能力，减少电网波动。
一般 230 kV 或更高电压等级线路的故障，在 6 个周波(120 ms)内被切除 ,电压恢复到正常水平的 15 %需要 100 ms ,恢复到正常水平的 75 %或者更高水平则需要1 s ，LVRT功能是要风电机组在故障电压短时间消失期间 ,保持持续运行的能力 ,如此后电压仍处在低压 ,风电机组将被低压保护装置切除。
低电压穿越能力的具体实现方式目前实现低电压穿越能力的方案一般有三种：1).采用了转子短路保护技术，2).引入新型拓扑结构，3）.采用合理的励磁控制算法。
1、转子短路保护技术（crowbar电路）这是目前一些风电制造商采用得较多的方法，其在发电机转子侧装有crowbar电路，为转子侧电路提供旁路，在检测到电网系统故障出现电压跌落时，闭锁双馈感应发电机励磁变流器，同时投入转子回路的旁路（释能电阻）保护装置,达到限制通过励磁变流器的电流和转子绕组过电压的作用，以此来维持发电机不脱网运行（此时双馈感应发电机按感应电动机方式运行）。
2、新型拓扑结构包括以下几种：1).新型旁路系统 2).并联连接网侧变流器 3).串联连接网侧变流器3、采用新的励磁控制策略从制造成本的角度出发，最佳的办法是不改变系统硬件结构，而是通过修改控制策略来达到相同的低电压穿越效果：在电网故障时，使发电机能安全度越故障，同时变流器继续维持在安全工作状态。

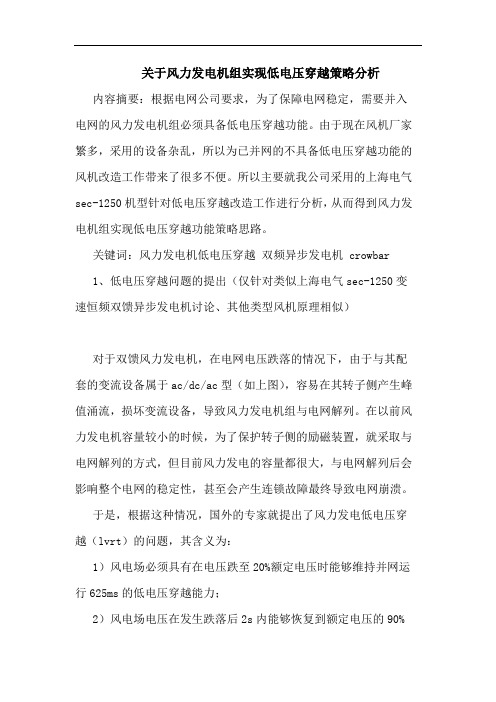

关于风力发电机组实现低电压穿越策略分析内容摘要：根据电网公司要求，为了保障电网稳定，需要并入电网的风力发电机组必须具备低电压穿越功能。
由于现在风机厂家繁多，采用的设备杂乱，所以为已并网的不具备低电压穿越功能的风机改造工作带来了很多不便。
所以主要就我公司采用的上海电气sec-1250机型针对低电压穿越改造工作进行分析，从而得到风力发电机组实现低电压穿越功能策略思路。
关键词：风力发电机低电压穿越双频异步发电机 crowbar1、低电压穿越问题的提出（仅针对类似上海电气sec-1250变速恒频双馈异步发电机讨论、其他类型风机原理相似）对于双馈风力发电机，在电网电压跌落的情况下，由于与其配套的变流设备属于ac/dc/ac型（如上图），容易在其转子侧产生峰值涌流，损坏变流设备，导致风力发电机组与电网解列。
在以前风力发电机容量较小的时候，为了保护转子侧的励磁装置，就采取与电网解列的方式，但目前风力发电的容量都很大，与电网解列后会影响整个电网的稳定性，甚至会产生连锁故障最终导致电网崩溃。
于是，根据这种情况，国外的专家就提出了风力发电低电压穿越（lvrt）的问题，其含义为：1）风电场必须具有在电压跌至20%额定电压时能够维持并网运行625ms的低电压穿越能力；2）风电场电压在发生跌落后2s内能够恢复到额定电压的90%时，风电场必须保持并网运行；3）风电场升压变高压侧电压不低于额定电压的90%时，风电场必须不间断并网运行。
2、lvrt概念的解释及其参考标准当电网发生故障时，风电场需维持一段时间与电网连接而不解列，甚至要求风电场在这一过程中能够提供无功以支持电网电压的恢复即低电压穿越（lvrt）。
目前对于风力发电低电压运行标准，主要以德国e.onnetz公司提出的为参考。
双馈风力发电机由于其自身机构特点，实现lvrt 存在以下几方面的难点：1)确保故障期间转子侧冲击电流与直流母线过电压都在系统可承受范围之内;2)所采取的对策应具备各种故障类型下的有效性;3)控制策略须满足对不同机组、不同参数的适应性;4)工程应用中须在实现目标的前提下尽量少地增加成本。
风力发电机组低电压穿越技术探析摘要：近年来，随着科技水平的不断提高，风力发电技术体系日益成熟，风电产业规模呈现出爆发式增长态势。
但在接入电网出现运行故障、电压异常波动时，将会对风电系统与风力发电机组的运行状态造成影响，可能出现风电机组脱网解列问题，对发电企业造成严重的损失。
因此，本文围绕风力发电机组低电压穿越技术的应用问题进行探讨，希望通过改善风电机组低电压穿越性能，解决这一问题。
关键词：风力发电机组；低电压穿越技术；应用一、风力发电机组低电压穿越技术概述1.技术原理风电机组低电压穿越技术是当风力发电系统所接入电网出现各类运行故障、电压跌落现象时，将会实时向所接入电网提供无功功率支撑，以此做到对电网正常运行状态的快速恢复，在短时间内将跌落的电压值调整至安全范围，避免风电机组出现局部或是大规模脱网现象。
根据低电压穿越技术要求可知，在电网电压异常波动时，如若实时电压值、故障发生时间处于风机跳闸区域时，将会对风电机组采取必要的脱网解列措施，避免风电机组受到外部因素影响出现损坏问题。
而在实时电压值、故障发生时间保持在曲线上方区域时，会持续向所接入电网提供无功功率，风电机组将保持并网运行状态。
2.技术标准现阶段，在应用低电压穿越技术时，为取得应有的技术作用，保障风电机组运行安全稳定，必须满足不脱网运行、具备无功支持以及有功恢复使用功能的技术应用标准，具体如下。
（1）不脱网运行。
在风电场运行过程中，如若实时并网点电压值稳定保持在相应电压轮廓线上方区域中，要求风电机组稳定保持为并网运行状态，禁止风电机组出现脱网解列现象。
在电网电压脱落后，风电机组将在一定时间内仍旧保持并网运行状态，提供无功功率补偿，将电网电压值快速提升至额定值。
如若电网电压值在一定时间没有得到有效恢复、处于电压轮廓线下方区域时，将风电机组从电网中切出。
（2）无功支持。
根据技术实际应用情况来看，在出现电网三相电压对称跌落、并网点电压小于额定值90%现象时，都将对所接入电网提供无功电流，起到控制电网稳定运行、快速恢复正常电压值的作用。
直驱永磁风力发电机组在电网故障下低电压穿越能力研究的开题报告一、研究背景和意义近年来，随着风力发电技术的快速发展，风力发电已成为新能源产业中的重要组成部分。
直驱永磁风力发电机组由于具有体积小、重量轻、效率高等优点，越来越受到人们的关注和青睐。
然而，当电网出现故障导致电压下降时，直驱永磁风力发电机组的低电压穿越能力成为了一个需要解决的问题。
低电压穿越能力是指发电机组在电网故障下电压下降的情况下，仍能保持运行并基本保持额定功率输出的能力。
直驱永磁风力发电机组在电网故障下低电压穿越能力的研究对于提高其运行稳定性、保障电网的安全稳定运行具有重要的意义。
二、研究目的和研究内容本研究旨在通过理论分析和仿真模拟的方法，研究直驱永磁风力发电机组在电网故障下低电压穿越能力，并探讨提高其低电压穿越能力的方法和措施。
具体研究内容包括以下几个方面：1. 对直驱永磁风力发电机组的基本原理和运行过程进行分析和研究。
2. 对电网故障下低电压穿越能力的概念和评价方法进行分析和研究。
3. 基于电气仿真软件，建立直驱永磁风力发电机组低电压穿越能力仿真模型，进行仿真分析和研究。
4. 探讨提高直驱永磁风力发电机组低电压穿越能力的方法和措施，并进行方案设计和仿真分析。
5. 验证方案的有效性和可行性，并对研究结果进行总结和分析。
三、研究方法和技术路线本研究采用理论分析和仿真模拟相结合的方法，具体技术路线如下：1. 理论分析阶段。
通过文献调研和理论分析，深入了解直驱永磁风力发电机组的基本原理和运行过程，并分析其在电网故障下的低电压穿越问题。
2. 仿真模拟阶段。
基于电气仿真软件，建立直驱永磁风力发电机组低电压穿越能力仿真模型，进行仿真分析和研究，探讨提高其低电压穿越能力的方法和措施，并进行方案设计和仿真分析。
3. 结果分析阶段。
对仿真结果进行分析，总结研究结果，提出改进建议，验证方案的有效性和可行性。
四、预期成果和创新点本研究的预期成果包括：1. 掌握直驱永磁风力发电机组在电网故障下低电压穿越问题的基本原理和评价方法。
什么是风力发电机低电压穿越技术定义2011/05/04 07:37:20来源：中国风力发电网我要投稿小型发电系统在确定的时间内承受一定限值的电网低电压而不退出运行的能力。
低电压穿越(Low voltage ride through，LVRt)低电压过渡能力：Low Voltage Ride Through ，LVRT ;Fault Ride Through ，FRT曾称“低电压穿越”。
定义：小型发电系统在确定的时间内承受一定限值的电网低电压而不退出运行的能力。
一、风力发电机低电压穿越技术1、问题的提出对于变频恒速双馈风力发电机，在电网电压跌落的情况下，由于与其配套的电力电子变流设备属于AC/DC/AC型，容易在其转子侧产生峰值涌流，损坏变流设备，导致风力发电机组与电网解列。
在以前风力发电机容量较小的时候，为了保护转子侧的励磁装置，就采取与电网解列的方式，但目前风力发电的容量都很大，与电网解列后会影响整个电网的稳定性，甚至会产生连锁故障。
于是，根据这种情况，国外的专家就提出了风力发电低电压穿越的问题。
2、LVRT概念的解释当电网发生故障时，风电场需维持一段时间与电网连接而不解列，甚至要求风电场在这一过程中能够提供无功以支持电网电压的恢复即低电压穿越。
目前对于风力发电低电压运行标准，主要以德国e.on netz公司提出的为参考。
双馈风力发电机由于其自身机构特点，实现LVRT存在以下几方面的难点：1)确保故障期间转子侧冲击电流与直流母线过电压都在系统可承受范围之内;2)所采取的对策应具备各种故障类型下的有效性;3)控制策略须满足对不同机组、不同参数的适应性;4)工程应用中须在实现目标的前提下尽量少地增加成本。
3、电网电压跌落后DFIG运行的暂态过程分析(感觉这部分内容需要理论推导)在电网电压跌落情况下，风电机组中的双馈感应发电机会导致转子侧过流，同时转子侧电流的迅速增加会导致转子励磁变流器直流侧电压升高，发电机励磁变流器的电流以及有功和无功都会产生振荡。
摘要
风力发电机因为电网故障引起网电压跌落到一定值以下并且保持625ms不脱离电网而继续维持运行，并仍能为系统提供有功功率以至少每秒10%额定功率的变化率恢复至故障前的能力称作是低电压穿越能力。
关键词
低电压穿越技术；风电机组；并网
目录
1.低电压穿越技术 (1)
2.低电压穿越特性及与保护动作时间关系 (2)
3.实现低电压穿越需要风电场各种保护的配合 (3)
3.1.风电机组保护 (3)
3.1.1.对于电压越限所进行的保护 (3)
3.1.2.对于频率越限所进行的保护 (3)
3.1.3.对于电流所进行的保护 (3)
3.2.风电机变流器保护 (3)
3.3.箱变保护 (3)
3.4.风电场内部电网保护 (4)
3.5.集电线路的保护 (4)
3.6.母线保护 (4)
3.7.风电场中的主变保护 (4)
3.8.高压母线保护 (4)
3.9.继电保护 (4)
4.风力发电场中的并网技术严格要求 (4)
引言
中国在颁布《在再生能源法》并且实施配套政策后，在2011年颁布国家标准GB/T19963-2011《风电场接入电力系统技术规定》对低电压穿越技术的明确规定。
是目前主流的风电机组是双馈型和直驱型风电机组，因具有优异的无功和电压控制能力而得到广泛的应用，但由于变流器容量、低电压穿越期间的控制不同，具体情况有差异。
国内外对这项技术的研究工作都取得了巨大成果，并且对不同机组提出了多种方案。
风电场电气部分由一次部分和二次部分构成，一次主要包括风电机组、集电环节、升压变电站、厂用电；二次主要包括风电机组监控与保护、箱变监控与保护、变电站监控与保护、线路监控与保护。
风电场是由主变、箱变、无功补偿设备、集电线路等组成。
中国在2008年4月9日吉林大范围风电机组切机事故，故障位置从白城至开发变66KV线路（19km），发生两相短路（B-C）。
这事故说明即使风电场都具备低电压穿越技术，风电场也有低电压穿越失败的可能，风电场无功补偿装置如果没有具备快速电压调节能力，将会造成大量无功涌入电网。
1.低电压穿越技术
目前，随着我国风电机组技术的广泛运用，以及能源和环境问题的日益突出，风电并入电网会在一定程度上对各省电力公司造成一定的影响，他们最关心的问题是风电并入电网后是否会影响电网的稳定性与安全性。
大型风电场的并网暴露出了一系列的问题，具体表现在如下几个方面:
第一，电网中原有的网损和潮流分布会随着大型风电场的并入而发生改变，这对电网规划来说无疑是一种全新的挑战；
第二，影响了配电网的电能质量，比如电压闪变、谐波污染、波动等；
第三，在一定程度上影响了系统的功角、频率和电压的稳定性；
第四，风力发电的随机性极强，因此要针对风电的特点来调整发电和运行规划；
第五，要对风电容量的可信度以及风力发电系统的可靠性进行重新评估；
第六，要对电压控制以及无功调度等问题重新进行研究；
目前，大型风力发电机组采用的是异步双反馈发电机，它的特点是电压控制相比于其他发电机更加好，发电技术的暂态和静态特性更加明显。
它通过控制无功电压来有效控制风电机低电压穿越技术和有功功率。
低电压穿越即当电网发生故障引起电网电压跌落时，风电机组需维持一段时间与电网连接而不解列，并在这一过程中向电网提供一定的无功功率，以支持电网电压的恢复，直到电网恢复正常，从而“穿越”这个低电压时间(区域)。
机组的定转子会因为电路的短路或是故障出现暂态的过电流现象，该电流会流经变流器，从能量守恒定律来看，机组的机端电压会因为系统的短路而下降，此时，机组无法持续稳定的将电能输送给电网，这种不平衡的能量会导致风电机组出现直流环节充电和加速的现象，导致电压持续升高。
此时，电力电子元器件就极可能因为转子侧的暂态过电流和直流环节的过电压而出现严重的损坏。
因此，目前的问题就是如何有效的保护电力电子器件的安全性，以及怎样使风电机组越过低电压故障。
风电机组的低压穿越能力是保证风电场在电力系统故障的情况下不解裂，能持续的并网发电必备的特性。
这个图表示发电机组端电压跌落到额定电压的15%，要求风电力发机组能够维持运行625ms，端电压在其额定电压值的90%及以上时，要求风电机组能够持续的运行。
采用无功补偿的方案来实现风电机组的低压穿越能力，满足风电机组的并网标准方面对低压穿越能力的要求，这种方案需要采用的是静止无功补偿装置。
2.低电压穿越特性及与保护动作时间关系
为了在确保电网稳定运行的基础上不断扩大风力发电的应用范围，风力发电机组就必须在电网出现故障且导致电压下降的情况下不会与电网相脱离，而且还要与常规电源一样源源不断的向电网提供无功功率和有功功率的支撑。
（1）当风力发电场内的风电机组在并网点(也就是风电场升压变压器高压侧的节点或是母线的电压下滑到只有额定电压的20%时，要能具有保持继续运行625ms且不脱网的能力;
（2）风力发电厂内的风力发电机组要在其并网点电压出现电压下降后的2秒时间内立即上升至额定电压的90%且不能够出现脱网现象。
（3）在设计风电场规划时，要结合电力系统的实际运行方式以及风电场的具体规划来精心的设计风电机组低压穿越能力，这样才能严格控制风电机组的建设成本，以免出现不必要的浪费。
下图3-1是风电机组电场并网时对低压穿越能
力的要求:
3.实现低电压穿越需要风电场各种保护的配合
为实现风电场低电压穿越的要求，需要继电保护等控制措施与之配合。
3.1.风电机组保护
3.1.1.对于电压越限所进行的保护
3.1.2.对于频率越限所进行的保护
3.1.3.对于电流所进行的保护
除此之外，风电机组还配备有三相电流、电压不均衡保护，风机温度上升、转速上升、振动超过限值以及电缆扭绞等相关的保护。
3.2.风电机变流器保护
针对经常使用的变速恒频风电机组而言，变流器被大面积的用来进行矢量的解耦控制。
3.3.箱变保护
由于思考到经济性以及适用性，箱变高压侧配置有负荷开关、避雷针保护和高压熔断器保护，其中负荷开关用来正常开闭线路，避雷针用来防御雷电等产生
的过电压，高压熔断器用作短路保护。
当风力发电机组或者箱变发生故障时，风电机保护控制箱变的低压侧中的断路器自动跳闸，风电机出口端所配置的690 V 的断路器，所以说对风电机进行了有效的保护，高压侧就重点依靠熔断器实现保护亦或是通过上一级别的保护来使故障切除。
不但要确保箱变熔断器在低压侧发生问题的时候能够实现有效的熔断，而且也应该同集电线路保护之间有机的结合到一起，在短路电流中产生高出开关准许通过的电流的时候，熔断器要即刻熔断，而且还要给保护予以可选择性，通过熔断所需的时间要确保在100ms以内。
3.4.风电场内部电网保护
3.5.集电线路的保护
3.6.母线保护
3.7.风电场中的主变保护
3.8.高压母线保护
3.9.继电保护
4.风力发电场中的并网技术严格要求
通常对于加入其中的全部利益关联者以及输电系统，风电场在低电压穿越方面的具体要求重点是按照风电场输出线路之外的输电系统器件问题出去的时间内，风电场不能够出现脱网现象来制定的。
风电场所拥有的低电压穿越能力，便是给输电系统以及配电系统实施继电保护创造一定的时间，使其能够在既定的时间范畴中切掉输电网中所发生的故障。
参考文献：
王承熙 .风力发电【M】.北京：中国电力出版社.2003.
朱永强.王伟胜.风电场电气工程.北京.机械设计出版社.2012.9
王进.李光辉.等.具有低电压穿越能力的风电接入电力系统.电力自动化设备.2012 苏日娜.风电场低电压穿越技术的研究。
