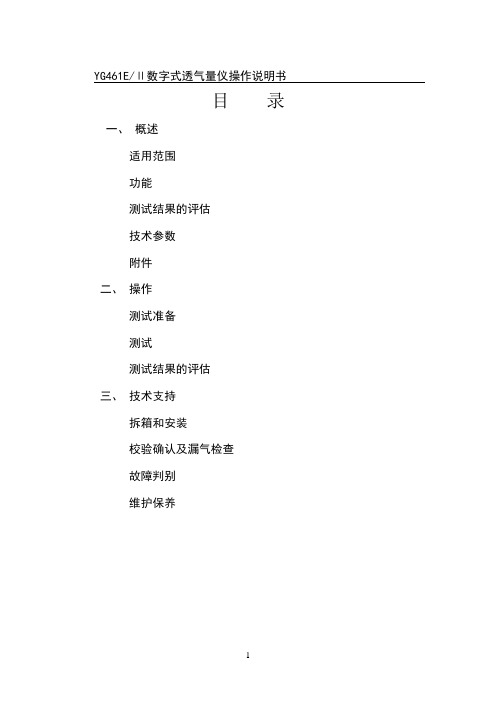

YG461E/Ⅱ数字式透气量仪操作说明书目录一、概述适用范围功能测试结果的评估技术参数附件二、操作测试准备测试测试结果的评估三、技术支持拆箱和安装校验确认及漏气检查故障判别维护保养一、概述适用范围YG461E/Ⅱ型数字式透气量仪适用于多种纺织织物,包括产业用织物,非织造布和其他透气性材料进行简便而精确的测量。
本仪器符合下列标准,AFNOR G07-111、ASTM D 737、BS 5,636、DIN 53,887、JIS L 1,096-A。
它适用于在实验室使用,也可直接在生产现场使用。
功能本仪器用一台强而有力的吸风机把空气吸过一个有圆形开口的可以更换的定值圈,对于不同的测试标准,必须将相应的定值圈安装在仪器上。
压下压紧圈把试样夹在定值圈开口上,同时打开流量筒的门,装上相应的喷嘴,关上门,这时仪器就可以正常测试了。
预选的测试压力会被自动保持,样品的透气性会以数字直接显示出来,并可打印测试结果。
测试压力是根据相应的标准用数字进行预选设定,由仪器自动控制和保持,流过测试样品的空气是通过一组标准喷嘴进行测量。
通过孔内压力变化测定样品的透气性,并以预先设定好的单位用数字的形式显示出来,直接读取。
高稳定,高精确的压力传感器使测试结果有良好的精确度和重复性,使用一个校验孔板可以在几分钟内对设备进行校验确认。
本仪器不仅适用于实验室,而且由于其是可移动,体积不大且可伸缩,所以也可以直接用于生产现场,仪器之操作比较简单,操作它不会有什么问题。
测试结果的评估最简单的评估办法就是把数字显示屏上的读数记下来进行手动评估,也可以按“打印键,测试结果由打印机直接输出”。
YG461E-Ⅱ型另一个选择是把仪器和电脑连起来,把测试数据传至电脑,这省去了所有的读写和计算工作,以及相关的错误,电脑打印一份内容全面的测试报告,包括测试结果和数据的统计分析,另外,可以把测试结果储存在磁盘上,并以不同的标准进行长期的评估。
技术参数·测量范围:-11834mms (L/m2·s)·测量单位:㎜/s、L/㎡·s或可定制改选其它单位·测量精度:好于显示值±2%(仪器的流量误差,不超过±2%)·测试压力:0-300Pa(YG461E), 0-3000Pa(YG461E-Ⅱ)·测试头/测试面积:5、20、50、100㎝2、φ50、φ70㎜(等于φ38) ·数据端口:用于跟电脑连接·电源:220V±10% 50Hz 最大 1150W·外形尺寸:700×1000×1000mm(长×宽×高)·工作台高度:750mm·压杆长度:340mm·净重/毛重:75kg/105kg·本设备配有一块标准孔板·喷嘴数11只(口径分别为φ、φ、φ2、φ3、φ4、φ6、φ8、φ10、φ12、φ16、φ20㎜)·吸风机性能,功率1100W,风量120m3/h附件YG461E/Ⅱ型数字式透气量仪器有下列附件:·试样面积定值圈板 4块(5cm2、20 cm2、50 cm2、100 cm2)·试样面积定值圈 2块(φ50㎜≈19.6 cm2)(φ70㎜≈38.5 cm2)·试样压紧圈 5只(5cm2、20 cm2、50 cm2、φ50㎜、φ70㎜) 注:100 cm2压紧圈为压头的内径。
GM8006H称重控制器注意:使用本仪表钱前认真阅读本说明书a:仪表电源进线必须接触良好,不允许出现:手超生锈,接触不好现象。
b:仪表器、通讯、及速度信号等弱电线缆不可与强电电缆同走一个电缆沟。
c:仪表控制柜接地线必须单独接大地。
d:传感器屏蔽接地线必须单独接大地。
仪表控制柜接地传感器屏蔽线接地和强电电气接地。
不能共用一个接地。
e:变频器控制柜必须接大地。
f:变频器控制的电机必须接大地。
g:仪表供电电源严禁与大功率火气大png频繁的电器共相。
本说明说如另有变动,恕不另行通知表一显示参数一级修改参数Y03 给定值<10000KG/分默认值200 K值XXXXX.XX Y04 预控值1 <255 默认值100 给定值<10000KG/分Y05 零点<65535 默认值200 速度值<30000Y06 p 值<100 默认值.20 给定AD 0--65536Y07 I 值<255 默认值10 控制量I <255Y08 预控值2 <255 默认值50 AD值<255Y09 上线零点<255 默认值5 零点<30000总产量XXXXXX.XX吨每米科重<99KG/M速度值2 <3000日期及时间二级修改参数E00 K值xxxx.xx 默认值500.00 E01 周期<999秒默认值60E02 校零时间<999秒默认值60E03 失控停机时间<255秒默认值0E04 自动校零时间<255秒默认值0E05 停机延迟时间<255秒默认值0E06 启动时间<255秒默认值0E07 标定时间<999秒默认值60E08 启动是否校零0,校零,1不校零默认值1E09 称体选择0,1,2,3,分别对应恒速,调速默认值0E10 启动选择0,本机;1,远程1;2,远程2 默认值0E11 给定选择0,本机;1,远程;2,485 默认值0E12 程控放大倍数0,1,2 分别对应1倍2倍4倍默认值0E13 计量单位选择1,KG;0,吨默认值1 E14 波特率0,1,2,3,E15 停机是否累计0不累计;1累计E16 速度零点0-255E17 标定砝码重量<10000KGE18 日期年,月,日E19 时间时,分,秒E20 远程给定输入量最大值<10000KG/分默认值500KG E21 远程流量输出量最大值<10000KG/分默认值500KG E22 远程给定上限10-20mA对应65536 默认值12228 E23 远程给定下限0—4mA对应0-xxxxx 默认值2278 E24 流量输出上限1023对应10-20mA 默认值891E25 流量输出下限0xxx对应0-4mA 默认值178E26 自动停机1到给定自动停机,0反之默认值0E27 设备地址<255 默认值0E28 计量选择0,启动开始计量1端口控制开始量默认值0E29 报警选择0,报警开放1报警关默认值0E30 控制步距<30 默认值10E31 序列号1 默认值E32 序列号2 默认值E33 一周总脉冲数默认值5000 E34 称体有效计量段长度<99米默认值0.6E35 皮带周长单位:米默认值4.0 E36 提前量1 单位KG 默认值5.0 E37 显示选择下排显示选择显示累积量或给定默认值0E38 累计输出脉冲<10000KG 默认值100 E39 提前量2 单位:KG 默认值3.0 E40 班次1—累计一班,2—累计二班,3—累计三班默认值3E41 自动打印选择0—是1—否默认值1E42 一班换班时间0-2359 默认0800 E43 1600 二班换班时间0-2359 默认值1600 E44 2359三班换班时间0-2359 默认值2359 E45 15.00 流量报警上限0-65535 默认600E46 流量报警下限0-65535 默认值15.00 E47 流量滤波<10 0否;1是默认值0GM8006C称重控制器操作使用说明一:简介GM8006H系列简称称重控制器采用国际最近技术研制和生产的新一代配料仪表,是静态,动态计量和配料的专用称重仪表。
BA057D/06/zh/06.0550098468PROline promass80科氏力质量流量测量系统操作指南简明操作指南该操作指南指导您对测量仪表进行快速简便的设定安全指南第页7安装第页31接线第页13第页23显示和操作单元使用“快速设定”进行调试QUICK SETUP ()第页50您可使用“快速设定”菜单对测量仪表进行快速、方便的调试,使用现场显示设置基本功能,如显示语种、测量变量、变量单位、信号种类等以下功能可单独实现(如需要):-零点校正-密度校正-电流输出设置(有源无源)QUICK SETUP()/用户专用设置复杂测量操作需要某些附加功能,您可以借助于功能矩阵进行设置,并将其用户化以满足您的测量过程需要提示:所有功能的详细描述,请查阅“”手册功能描述提示:如在调试后或操作过程中出现故障,请启动故障诊断,见第页诊断清单,找出故障原因以及相应的排障措施。
61第页52主显示页快速设定初始化质量流量E E语言预设定体积流量标准体积流量密度温度退出质量流量单位体积流量单位密度单位温度单位累积器单位累积器单位参考密度单位参考密度值设定其他单位?选择系统单位是否测量模式选择输出模式电流输出1电流输出2频率/脉冲输出退出操作模式频率脉冲电流对应变量电流对应变量电流范围电流范围0/4mA 对应值20mA 对应值时间常数失效模式0/4mA 对应值20mA 对应值时间常数频率对应变量频率上限频率下限频率上限值输出信号时间常数脉冲对应变量脉冲当量脉冲宽度输出信号失效模式失效模式设定其他输出?是否自动设定显示是否自动设定显示参数失效模式标准体积流量单位快速设定提示:快速设定菜单的详细信息,尤其是不带现场显示仪表的操作,请查阅第页。
50·在参数输入过程中按ES C 键,返回QU I CK S ET U P CO MM I SS I O N ,所设定的参数值有效·在进行以下快速设定前必须启动“快速设定”功能·①对当前设定中未设置的单位进行选择,在相应的流量单位中选择质量流量、体积流量、标准体积流量单位·②保持“Y E S ”选项,直到所有单位设置完成“N O ”选项表示没有需要设置的单位·③只对当前设定中未设置的输出进行选择·④保持“Y E S ”选项,直到所有输出设置完成“N O ”选项表示没有需要设置的输出·⑤“参数化显示”包含下列基本设定/出厂设定:YE S :第一行=质量流量;第二行=累积量1;NO :保持现有的设定提示:正确使用安装、调试和操作操作安全返修安全规范和图标名称变送器铭牌传感器铭牌标志,一致性声明注册商标收货确认、运输和储存收货确认运输储存安装条件尺寸安装位置安装方向伴热保温进出口直管段振动限流安装指南旋转变送器外壳墙挂式变送器安装旋转现场显示模块安装后的检查分离型仪表的连接传感器的连接电缆规格测量单元的连接变送器的连接端子分配连接防护等级接线后的检查显示和操作单元功能矩阵简明操作指南注意事项激活编程模式禁止编程模式错误信息通信操作选项仪表和过程变量1.安全指南.标识...7....................................................2 (9)1.1...............................................................71.2..........................................71.3...............................................................71.4.....................................................................81.5. (8)2.1 (9)2.1.1...................................................92.1.2.................................................102.2CE ....................................102.3.............................................................113.1.. (13)3.1.1....................................................133.1.2............................................................133.1.3............................................................143.2. (14)3.2.1.............................................................143.2.2....................................................143.2.3....................................................163.2.4............................................................183.2.5............................................................193.2.6.............................................193.2.7............................................................193.2.8............................................................193.3 (20)3.3.1.........................................203.3.2......................................213.3.3.......................................223.4......................................................224.1. (23)4.1.1..............................................234.1.2....................................................244.2. (25)4.2.1.............................................254.2.2....................................................274.2.3HART .................................................284.3......................................................294.4....................................................305.1.............................................315.2.. (32)5.2.1......................................................335.2.2............................................335.2.3............................................335.3.......................................................345.4. (35)5.4.1....................................................355.4.2 (36)仪表3.................................................................134...................................................................235...................................................................31安装接线操作目录5.4.3/HART .................375.4.4/..................................436.1...................................................496.2. (49)6.2.1..........................................496.2.2....................................506.2.3.................................................526.2.4.................................................546.2.51/.............................556.2.62/............................566.2.7..............................579.1............................................619.2............................................629.3............................................679.4.............................699.5..............................................709.6........................................................729.7.............................739.8....................................779.9...................................................78.........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................通用型普通应用型指令仪表状态错误信息功能检测调试测量仪表上电快速设定“调试”零点校正密度校正电流输出:有源无源电流输出:有源无源吹扫和压力监测连接故障诊断指南系统错误信息过程错误信息无显示信息的过程错误输出响应错误备品备件更换和安装印刷线路板仪表保险丝的更换软件版本6.................................................................497................................................................588................................................................599.......................................................6110.....................................................调试维护附件故障诊断技术参数一览应用功能和系统设计输入输出供电性能特性操作条件机械结构用户接口认证订货信息附件相关文件尺寸;墙挂式变送器尺寸:不锈钢现场变送器技术参数8110.18110.1.18110.1.28110.1.38110.1.48310.1.58310.1.68410.1.78810.1.89710.1.910010.1.1010010.1.1110010.1.1210110.1.1310110.210210.310210.4(P r om a s s F ,M ,A,H ,I )....10310.5尺寸:分离型(P r om a s s E )10310.6尺寸:分离伴热型10310.7尺寸:高温型(一体化型)10410.8尺寸:高温型(分离型)10410.9尺寸:Pr o ma ss F 10510.10尺寸:Pr o ma ss M 11510.11尺寸:Pr o ma ss E 12910.12尺寸:Pr o ma ss A 13810.13尺寸:Pr o ma ss H 14410.14尺寸:Pr o ma ss I 146尺寸:分离型.....................................................................................................................................................................................................................................................................................................................................................................................1安全指南1.1正确使用PR Ol in e P ro ma s s 8系列流量计用于测量液体和气体的质量流量,同时也可测量流体密度和温度。
SMARTINSTRUMENTS AMI 301and 301PROIntuitive menu with control knobDisplay of 5 parameters Ergonomic housing with Elastomer protection Automatic recognition of the probes Display of calibration date PC and printer interfaceData-logging capabilities Display of battery life levelInterchangeable Smart Pro probes 4-channel thermometer Selection of languagesAir velocityPressure Humidity Air flow Temperature301AMI AMI P r e s su r e s e n s or f rom 0 t o 1000 P a* Performed in laboratory conditions, all the above accuracies mentioned in this document will be guaranteed, provided that you use the calibration compensation data or identical calibration conditions.** The thermocouple K probes are not part of SMART PRO probes.HYGROMETRY PROBE :Maximum interval guaranteed* :EMG (GAL) = ±2,70 %RH between 18 and 28°C (general field)Range of measurement : 3 to 98%RHDrift at short time : better than 1%RH / year Response time : 10 secondsS PECIFICATIONS2222* EMG = Et + Ehl + k (uet +ur +ud +us )1/2As per the 2000/2001 hygrometer chart :uet : uncertainty of calibration = ± 0,55%RH ur : uncertainty of resolution = ± 0,003%RH ud : uncertainty of manufacturing = ± 0,17%RH us : repetition of comparison = 0,11%RHEt : difference due to thermical deflection= ± 0,28%RHEhl : difference due to hysteresis and linearity = ± 1,25%RHk : expansion factor = 2%RHThe AMI 301 is a multi-function instrument, compatible with all SMART PRO probes, and with all thermocouple K temperature probes. The SMART PRO probes are supplied with calibration or adjusting certificate (last calibration date display when connected). They are automatically recognized when connected, and are fully interchangeable.Measuring unitsMeasuring rangesAccuracy*ResolutionsPressure0 to ±1000Pa ±0,5% of reading ±1Pa 1Pa mmH O, Pa, Wg2 2 to 40m/s ±3% of reading ±0,1m/s 0,1m/s 33333Airflow with Pitot m /h, cfm, l/s, m /s 0 to 65000m /h ±3% of reading ±10m /h 1m /h Airflow with DebimoVane probe Ø100 mm0,20 to 3m/s ±2% of reading ±0,06m/s 0,01m/s m/s, fpm3,1 to 35m/s±2% of reading ±0,2m/s 0,1m/s Vane probe Ambient temperature °C,°F, K -20 to +80°C ±2% of reading ±0,1°C 0,1°C (except vane Ø 16 mm)33Airflow m /h, cfm, l/s, m /sHotwire air velocity 0 to 3m/s ±3% ±0,03m/s 0,01m/s m/s, fpm 3,1 to 30m/s ±3% ±0,1m/s 0,1m/s Telescopic hotwireair velocityAmbient temperature °C,°F, K Airflow Humidity %RH, g/kg 3 to 98%RH ±1% ±1,5%RH 0,1%RH Dew point°C, °F, K -20 to +80°C ±2% ±0,1°C 0,1°C Air velocity with Pitot m/s, fpm 2 to 40m/s ±3% of reading ±0,1m/s 0,1m/s Air velocity with Debimo m/s, fpm 33333m /h, cfm, l/s, m /s0 to 65000m /h ±3% of reading ±10m /h 1m /h Ø70 mmm/s, fpm0,3 to 35m/s ±2% of reading ±0,1m/s 0,1m/s Vane probe Ø16 mm m/s, fpm0,6 to 40m/s ±2% of reading ±0,1m/s 0,1m/s 3330 to 65000m /h ±3% of reading ±10m /h 1m /h of reading of reading 0 to 3m/s ±3% of reading ±0,03m/s 0,01m/s m/s, fpm 3,1 to 30m/s ±3% of reading ±0,1m/s 0,1m/s -20 to +80°C ±2% of reading ±0,1°C 0,1°C 33333m /h, cfm, l/s, m /s0 to 65000m /h ±3% of reading ±10m /h 1m /h of reading of reading M I C R O M A N O M E T E RT H E R M O A N E M O W I T H V A N ET H E R M O A N E M O W I T H H O T W I R ET H E R M OH Y G R OT H E R M O M E T E RT A C H OPt 100 temperature (2 channels)-100 to +400°C±2% of reading ±0,1°C0,1°C°C, °F, KThermocouple K**of reading (2 channels)of reading of reading -200 to -40°C±1% ±1,2°C 0,1°C °C,°F, K-39 to +999°C ±0,5% ±0,8°C 0,1°C +1000 to +1300°C±1% ±1,2°C 1°C Optical60 to 50000tr/min ±0,5% of reading ±1tr/min 1tr/min tr/min, rpm, m/min,Contactft/min, In/min4 to 2500m/min 1 tr/min0,1m/min ±2% of reading ±1m/min30 to 20000tr/minAmbient temperature°C,°F, K -20 to +80°C ±2% ±0,1°C 0,1°C of readingF UNCTIONSPoint /point averagePositive, negative and differential pressureMICRO-MANOMETER :Automatic point/point averageAutomatic averageAir velocity and airflow with Pitot : point/point average, automatic point/point average , temperaturebalancing, manual or automaticAir velocity and airflow with Debimo : automatic average,temperature balancing : manual or automaticIntegration of the pressure (0 to 10)Thermocouple K temperature : 2 channels, dynamic delta TPt100 temperature : 2 channels, dynamic delta TTHERMOMETER :Air velocityVANE PROBE THERMO-ANEMOMETER :Automatic average Point/point averageAutomatic point/point averagePt100 temperature inside the probe(except vane probe Ø 16 mm)Automatic average Air velocityHOTWIRE THERMO-ANEMOMETER :Point/point averageAutomatic point/point averagePt100 temperature inside the probeAirflow in ducts and with conesContact revolution counterOptical revolution counter TACHOMETER :Psychrometer : dry and wet temperature, relative humidity,absolute humidity, enthalpy .Hygrometer : relative humidity, absolute humidity ,ambient temperature, dew point, Pt100 temp.(channel C2 in option)THERMO-HYGROMETER :T ECHNICAL FEATURESDISPLAY :Graphic, with automatic backlighting. Size 66 x 33 mm.HOUSING :Shock-proof, made of ABS/PC, with Elastomer edges.KEYPAD :Made of Elastomer : 4 keys and one control knob.CONNECTIONS :Pressure connectors : Ø 5,2 mm, made of nickelled brass Connectors : mini-DIN secured plugs.Thermocouple K connectors : compensated miniature plugs Numeric connection output : MUNICATION MODE : RS 232.MEASURING ELEMENTS :Pressure :(linearity : 0,25%FS, response time : 500 µs, stability (long term) : 0,25%FS)Overpressure allowed : 250 mbar Vane anemometer : Hall effect sensorHotwire anemometer : thermistance with negative temperature factor.Hygrometry : capacitive element Pt 100 temperature : Pt 100 class AThermocouple temperature : Thermocouple K class 1Optical tachometry : optical detection (phototransistor)Contact tachometry : ETC type adaptor fitting optical tachometry probe.piezo-resistive sensor CONFORMITY :Electromagnetical compatibility (norm NF EN 61326-1)WORKING ENVIRONMENT :Neutral gasWORKING TEMPERATURE :From 0 to 50°C.STORAGE TEMPERATURE :DIMENSIONS : 183 x 100 x 40 mmWEIGHT :450 gLANGUAGES AVAILABLE :Two versions available (according to model) : - French, English, German, Italian, Dutch.- French, English, Spanish, Portuguese, Italian.POWER SUPPLY :4 Alcaline batteries 1,5 V LR6From 0 to 50°C.Surface dew point : contact dew point, contact temperature,relative humidity, ambient temperatureAutocalibration system and autozeroDATALOGGER :Multi-parameters recording Manual and automatic storageMemory : 8000 pts and 40 measuring campaigns Simple to use, with printing of customized reportManagement of instrument fleet, and follow-up of the calibration periods.Airflow with K FactorPt100 temperature (channel C2 in option)Pt100 temperature (channel C2 in option)Temperature : thermocouple K (channel C2 in option)Airflow and airflow with cone (with Ø100mm vane)Pressure sensor 0 to ± 1000 PaAMI 301 PROR e f .FT a n g-A M I 301-11/02BCCESSORIESTelescopic extension, length 1m bent at 90° for probe.Hotwire extension / to be clipped / straight or angled, Ø 10 mm, length 300 mm Hands-free protection cover Silicone heat-conductive grease for temperature probes Hotwire cleaning sprayAdaptor for power supply 230 VacAFTER-SALES SERVICEPitot tube available in many lengths Ø 3 / 6 or 8 mm, with or without temperature compensation.Debimo airflow blades of many sizesBlack ball Ø 150 mm with union for temperature probe Ø 4,5 mm.Further dimensions available on request.S UPPLIED WITH...AMI 301X Pitot tube Ø 6 mm, length 300 mm X X Vane probe O Ø 70 mm, length 310 mmHotwire probe Ø 8 mm, length 300 mmO X O Telescopic hotwire graduated, Ø 10 mm, length 900 mm O Hygrometry probe Ø 13 mm, lg. 110 mm X O Pt 100 temperature probesO O Thermocouple K temperature probesO O Optical tachometry probe Ø 17 mm, length 195 mm O O Contact tachometry probe length 200 mm O O PrinterO O Software for PCO O Transport case X X O O X Calibration certificateXXSilicone tube 2 x 1 m + stainless steel tip Ø 6 mm, length 100 mm X X XOIncludedOptionnalVane probe Vane probe Ø 16 mm, telescopic length 720 mm Ø 100 mm, length 310 mm Kimo performs the calibration, the adjusting and maintenance of all their instruments to guarantee a constant level of quality of your measurements. Within the Quality Insurance norms, we recommend that the instruments are checked once a year.Large choice of thermocouple K and Pt100 probes: ambient, wire probe, general use, penetration, contact, high precision... (For more details, you can refer to the technical data sheets of the probes for portable instruments).PrinterSoftware for PC X O O Distributed by :Airflow cones : several sizes and ranges of measurement (for hot-wire and vane Ø100 mm anemometers).。
YG086C型缕纱测长机产品说明书常州市双固顿达机电科技有限公司产品的用途和主要规格1.1产品的用途:本产品将纱管上的试样纱线用纱框摇取缕纱, 摇取时能选择摇纱张力, 用于精确测定纱线的长度, 供纺织行业纱线的线密度或支数的测定及缕纱强度试验用。
本产品符合国家标准GB4743《纱线线密度的测定纱纱法》。
1.2 主要规格:1.2.1可同时试验纱绽:6锭1.2.2纱锭间距:60mm1.2.3纱框周长:1000mm±1mm1.2.4纱框转速:(50~280)r/min范围无级调速1.2.5缕纱圈数选择范围:1~9999圈1.2.6摇纱横动往复宽度:35mm1.2.7单根摇取张力范围:(0~100)cN1.2.8电源:电压220v,频率50Hz1.2.9外形尺寸(长×宽×高)760mm×660mm×480mm1.2.10产品重量:55kg1产品的结构2.1纱框:纱框用六叶叶片组成,纱线卷绕到纱框上呈现六角形.其中一叶为活动式,方便缕纱落下,可避免缕纱落下时其张力对缕纱的影响.2.2摇纱张力:用二根开式平行张力调节棒组成的张力调整器,调整纱线与张力调节棒的包角来调整摇纱张力,并经杠杆式张力秤测量之。
2.3 传动机构传动机构装在一罩壳内,不易沾灰,保证使用的可靠性。
纱框的转动和摇纱横动往复移动分别由二只单独电动机来传动。
2.3.1纱框传动:纱框由单独直流电动机经承轴及一对皮带轮传动,纱框的转速由电气控制能无机调速,纱框起动平稳,旋转到预定圈数的最后一圈自行变慢速,到达预定圈数自动制动,纱框停位正确,平稳。
2.3.2摇纱横动往复运动:由单独同步电动机直接带动凸轮等速运转,推动横动导纱钩等速横向往复,使纱线卷绕时做横向往复运动,较大的横动往复宽度将减少卷绕时纱线的重叠层数。
2.4缕纱圈数控制机构:缕纱圈数由计算机上手动拨盘预选,纱框转过圈数由无接触开关转换信号,由计数器的计数数字显示纱框转过圈数,精密的计数器保证了缕纱圈数的选择控制的正确性。
SM-30磁化率仪操作手册SM-30使用说明书技术参数:灵敏度:1*10-7 SI units自动范围:0-999*10-3 SI units探头:50mm空心线圈样本时间:小于1s工作频率:8kH z重量:180g范围:100*65*25mmPC接口:RS232C显示:4数位 LCD数据储存:250个测量数据电池:2个3V锂电池温度范围:-10摄氏度到+50摄氏度空气湿度:达到100%(防水)1.介绍SM-30磁化率仪主要用于地质和地球物理领域的运用,10-7 SI units,小巧,便携,很轻的重量,这些特征都是很被欣赏的。
露头,钻孔岩心或其他样本的测量允许岩石的基本区别(反磁性体,顺磁体,铁磁体)和磁化率的准确定量。
测量是基于10kHz震荡器的频率变化的评估,该震荡器具有通过RISC控制器完成的先进的数字信号处理技术。
SM-30型号延续了来自Geofyzike至少35年的磁化率测定仪的生产旧传统。
2.操作说明SM-30是通过两个按钮Measure和Memory来操作的2.1开关短摁Memory键来开始,长摁Measure键关闭。
但是,当仪器不连续使用时,在2分钟之后自动关闭。
2.2简单的磁化率仪测量简单测量包括两个步骤。
第一步,把仪器放置在要测量的岩石表面,短摁Measure键。
在测量的时候,会出现短暂的“-------”和声音信号。
然后屏幕显示“r X”(X代表1-120之间的一个值,显示事实上的数据存储记录的数字)。
第二步必须在第一步结束之后迅速完成。
把仪器远离岩石表面(30厘米以外),再次短摁Measure键。
在测量期间出现短暂的“------”和声音信号。
之后,磁化率仪的值被显示。
如果在第一步和第二步之间出现长时间的停顿,屏幕会显示“Err.”,这样的话,必须再从第一步开始操作。
2.3无定向(高精确度)磁化率测量该测量方法仅仅用于准确评估低磁化率。
这种情况下,该仪器的温度漂移应该被忽略不计。
ELECTRONIC GIANT EG3013芯片数据手册大功率MOS管、IGBT管栅极驱动芯片版本变更记录目录1. 特点 (4)2. 描述 (4)3. 应用领域 (4)4. 引脚 (4)4.1. 引脚定义 (4)4.2. 引脚描述 (4)5. 结构框图 (5)6. 典型应用电路 (5)7. 电气特性 (7)7.1 极限参数 (7)7.2 典型参数 (8)7.3 开关时间特性及死区时间波形图 (9)8. 应用设计 (10)8.1Vcc端电源电压 (10)8.2输入逻辑信号要求和输出驱动器特性 (10)8.3自举电路 (11)9. 封装尺寸 (12)9.1 SO8封装尺寸 (12)EG3013芯片数据手册V1.11. 特点⏹高端悬浮自举电源设计,耐压可达100V⏹内建死区控制电路⏹自带闭锁功能,彻底杜绝上、下管输出同时导通⏹采用半桥达林顿管输出结构具有1A大电流栅极驱动能力⏹专用于无刷电机N沟道MOS管、IGBT管栅极驱动⏹HIN输入通道高电平有效,控制高端HO输出⏹LIN输入通道低电平有效,控制低端LO输出⏹外围器件少⏹静态电流小:4.5mA⏹封装形式:SOP-82. 描述EG3013是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片,内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路,专用于无刷电机控制器中的驱动电路。
EG3013高端的工作电压可达100V,Vcc的电源电压范围宽4.5V~30V,静态功耗低仅4.5mA。
该芯片具有闭锁功能防止输出功率管同时导通,输入通道LIN内建了上拉5V高电位和HIN 内建了一个10K下拉电阻,在输入悬空时使上、下功率MOS管处于关闭状态,输出结构采用半桥式达林顿管结构,采用SOP8封装。
3. 应用领域⏹电动摩托车控制器⏹电动自行车控制器⏹100V降压型开关电源⏹变频水泵控制器⏹无刷电机驱动器⏹高压Class-D类功放4. 引脚4.1. 引脚定义IN L IN图4-1. EG3013管脚定义4.2. 引脚描述5. 结构框图LOGNDVccHOVS VB图5-1. EG3013结构框图6. 典型应用电路+15V+VinOUT图6-1. EG3013典型应用电路图——中、小功率半桥驱动应用+15V+VinOUT图6-2. EG3013典型应用电路图——大功率电机场合应用+15V+VinOUT图6-3. EG3013典型应用电路图——外接自举二极管应用7. 电气特性7.1 极限参数注:超出所列的极限参数可能导致芯片内部永久性损坏,在极限的条件长时间运行会影响芯片的可靠性。
