电木粉密度你真的知道吗？

电木密度是多少
每立方厘米1.3至1.5克。

电木也叫酚醛树脂板，其密度由加工材料的添加成分量决定。

电木是第一种工业化的塑料品种，具有机械强度高、绝缘性好、耐热、耐腐蚀等特点，常用于生产电器材料，如开关、灯座、耳机、手机壳、仪表壳等，故名电木。

电木是将酚醛树脂粉状，与木屑、石棉或粘土等混合，然后高温压入模具中，其中酚醛树脂是世界上第一种合成树脂。

以其原料丰富、合成工艺简单、价格低廉、性能优良等优点，继续成为世界上生产最广泛的热固性塑料，受到各行业的追捧使用。

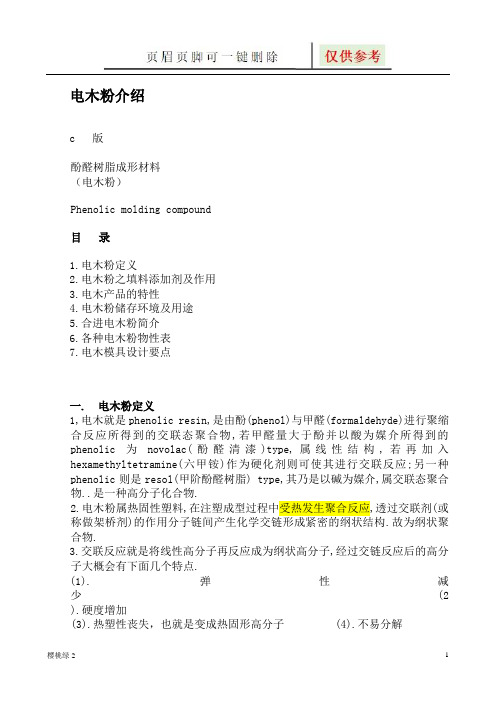

电木粉介绍c 版酚醛树脂成形材料（电木粉）Phenolic molding compound目录1.电木粉定义2.电木粉之填料添加剂及作用3.电木产品的特性4.电木粉储存环境及用途5.合进电木粉简介6.各种电木粉物性表7.电木模具设计要点一. 电木粉定义1,电木就是phenolic resin,是由酚(phenol)与甲醛(formaldehyde)进行聚缩合反应所得到的交联态聚合物,若甲醛量大于酚并以酸为媒介所得到的phenolic为novolac(酚醛清漆)type,属线性结构,若再加入hexamethyltetramine(六甲铵)作为硬化剂则可使其进行交联反应;另一种phenolic则是resol(甲阶酚醛树脂) type,其乃是以碱为媒介,属交联态聚合物..是一种高分子化合物.2.电木粉属热固性塑料,在注塑成型过程中受热发生聚合反应,透过交联剂(或称做架桥剂)的作用分子链间产生化学交链形成紧密的纲状结构.故为纲状聚合物.3.交联反应就是将线性高分子再反应成为纲状高分子,经过交链反应后的高分子大概会有下面几个特点.(1).弹性减少 (2 ).硬度增加(3).热塑性丧失，也就是变成热固形高分子 (4).不易分解交链反应简图:二. 电木粉之填料添加剂及作用 各种填料及添加剂的作用1.石棉:提高耐热性能.(已采用别的添加剂代替).2.玻璃纤维:增高绝缘性能和材料的韧性. (已采用别的纤维代替).3.六甲铵:是一种硬化剂,提高硬化性能,但反应时会产生NH3.4.云母:提高绝缘性能.5.橡胶:提高韧性. (已采用别的添加剂代替).6.酚醛树脂:电木粉的主要原料7.木粉:电木粉的主要原料三. 电木产品的特性1,电木产品,因是交联反应而成的紧密纲状结构,而交联反应本身是不可逆的化学反应,因此电木粉在加工后并不会象热塑性塑料般受热软化,若温度过高则发生裂解而不会有软化变形的现象.如图为电木对温度之示意图:固体(粉末颗粒) 熔融 架桥固化 裂解模具温度 料筒前段温度 料筒前段温度 转速 160~180℃ 85~95℃ 60~80℃ 40~603,电木产品之优异特性.1优异的耐热性.2优异的耐物理性(硬度高,膨胀系数低) 3优异的耐化学性 4高耐电弧4, 常见的热固性塑料包括环氧树脂(epoxy)、酚系树脂(phenolics)、聚酯树脂(polyester)、PU(Polyurethane)等四,电木粉储存环境及用途 1. 电木粉储存环境加 熱加 熱 加 熱20℃以下之阴凉干燥处,堆放高度为6~8层.2.电木粉用途a.电器开关.b.变压器骨架.c.断电器.d.继电器.e.剎车何服器,汴塞.f.烟灰缸.g.皮带轮h.计算机SLOT.…………..五.合进电木粉简介1,长春T375J和住友PM-8375是同等级的一般电木粉,耐热﹑耐燃.T375J流动性略优于PM-8375,T375J热变形温度180℃浸锡温度:400℃ 3秒,PM-8375热变形温度170~190℃, 浸锡温度:400℃ 3秒,此两款材质适用于耐热﹑耐燃﹑体积大﹑厚重之线架.由于此两款材料生产中有加入六甲铵作硬化剂会产生NH3,生产时故对模具有腐蚀性.2,住友PM-9820和日立之CP-J-8800是同等级的无铵气高耐热级电木粉,难燃﹑耐热﹑耐电压.PM-9820热变形温度200℃~220℃.浸锡温度:400℃3秒,CP-J-8800热变形温度为190℃,浸锡温度:400℃ 5秒,此两款材质适用于小型化﹑高信赖性﹑细小的线架.属自身反应不会产生NH3,故对模具无腐蚀作用.3,住友PM-9630和日立之CP-J-8600是同等级的无铵气高强度,高耐热性电木粉,PM-9630热变形温度为250℃~270℃,浸锡温度为400℃ 3秒,CP-J-8800热变形温度为195℃焊锡温度为450℃ 5秒,此两款材质适用于制做轻﹑薄﹑短﹑小化﹑高信赖度,SMT化(多叶片型)线架. 属自身反应不会产生NH3,故对模具无腐蚀作用.4,住友AM-113是DAP系列产品,高耐路经性(CTI为0),尺寸安定性.绝缘破坏强度受温度影响不大,比较稳定.长期使用温度130℃,热变形温度180℃,焊锡温度360℃ 5秒,主要用于计算机SLOT.SMD BOBBIN 等短﹑小化类在高温情下仍要求很高绝缘性的产品. 属自身反应不会产生NH3,故对模具无腐蚀作用.曲折伸长率：PM-9630<AM-113<PM-9820曲折强度：PM-9820<AM-113<PM-9630冲击强度：AM-113<PM-9820<PM-9630绝缘抵抗强度：PM-9820<PM-9630<AM-113CTI：PM-9820<PM-9630<AM-113D495：PM-8375< PM-9820<AM-113<PM-9630六.各种电木粉物性表项目单位T375J PM-8375CP-J-8800CP-J-8600PM-9820PM-9630AM-113机械特性值曲折强度Mpa7570~100108147108~137176~196120~140弹性模数Mpa————7,1507,8507,84015,700——曲折伸长率%7.7—— 1.9 2.2 1.8 1.9——冲击强度KJ/m2 2.5 2.5~2.9 4.1 4.7 3.5~4.0 4.4~4.9 3.2~3.6压缩强度Mpa207180~220206284205~245254~294170~190引伸张强度Mpa5549.8596954————电气特性值耐电压KV/mm1212121210~1210~1413绝缘抵抗常态Ω10101010~1012101210131011~10131011~10131014~1016煮沸后108107~109101010101010~10121010~10121013~1015耐电弧性(D495)Sec180100140140125180125耐路径性(CTI)V175175180210175200600其它物性值比重— 1.52 1.47 1.44 1.43 1.45 1.82 1.78成形收缩率%0.90.7~0.9 1.0 1.00 1.030.410.5~0.6吸水率%0.250.25~0.350.300.250.4~0.50.15~0.250.15~0.25耐燃烧性UL-94V-0(0.79mm)V-0(0.75mm)V-0(0.39mm)V-0(0.38mm)V-0(0.43mm)V-0(0.38mm)V-0(0.40mm)线膨胀系数*10-5/℃3.35—— 3.3 3.5 2.33热变性温度(HDT)℃180170~190190195200~220250~270200缺口硬度————115~119————113~117113~117——七.电木模具设计要点1.电木粉成型时要求料筒前温度为80℃~90℃,后筒温度为60℃~80℃,模具温度为160℃~180℃,故模具设计时需加热装置,通常采用发热管.2.模具型腔,型芯镀铬可使成型产品容易射出.3.电木粉受热后发生交联反应时会产生气体,故模具设计时必须于结合线部位或流道末端设计排气槽通常深度为0.03~0.05MM,宽度为4~6MM.4.电木产品硬度较高,而且要求模具温度较高,故需选用耐磨的模具钢材.通常要求钢材强度,耐磨性和耐热性都很好的钢材,如粉末工具钢.5.电木粉含有各种填料,特别是含有硬质矿物填料, 硬质矿物填料像磨砂一样磨损模壁,在熔体高速冲刷下, 电木粉注射模的流道和型腔磨损都很严重,尤其是浇口.所以电木粉浇口通常用镶件式,以便随时替换.因为此样所以公司电木粉模具寿命定为:25万模。

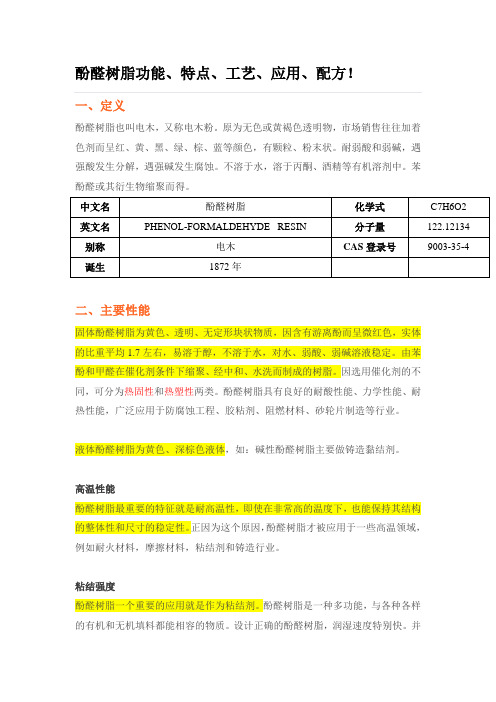

酚醛树脂功能、特点、工艺、应用、配方！一、定义酚醛树脂也叫电木，又称电木粉。

原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。

耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。

不溶于水，溶于丙酮、酒精等有机溶剂中。

苯酚醛或其衍生物缩聚而得。

二、主要性能固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，实体的比重平均1.7左右，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。

由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。

因选用催化剂的不同，可分为热固性和热塑性两类。

酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。

液体酚醛树脂为黄色、深棕色液体，如：碱性酚醛树脂主要做铸造黏结剂。

高温性能酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其结构的整体性和尺寸的稳定性。

正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。

粘结强度酚醛树脂一个重要的应用就是作为粘结剂。

酚醛树脂是一种多功能，与各种各样的有机和无机填料都能相容的物质。

设计正确的酚醛树脂，润湿速度特别快。

并且在交联后可以为模具、耐火材料，摩擦材料以及电木粉提供所需要的机械强度，耐热性能和电性能。

水溶性酚醛树脂或醇溶性酚醛树脂被用来浸渍纸、棉布、玻璃、石棉和其它类似的物质，为它们提供机械强度，电性能等。

典型的例子包括电绝缘和机械层压制造，离合器片和汽车滤清器用滤纸。

高残碳率在温度大约为1000℃的惰性气体条件下，酚醛树脂会产生很高的残碳，这有利于维持酚醛树脂的结构稳定性。

酚醛树脂的这种特性，也是它能用于耐火材料领域的一个重要原因。

低烟低毒与其他树脂系统相比，酚醛树脂系统具有低烟低毒的优势。

在燃烧的情况下，用科学配方生产出的酚醛树脂系统，将会缓慢分解产生氢气、碳氢化合物、水蒸气和碳氧化物。

一、实验目的1. 了解电木粉的制备方法及其原理；2. 研究电木粉的性能，包括物理性能、化学性能和力学性能；3. 探讨电木粉在实际应用中的优势与不足。

二、实验原理电木粉，又称酚醛树脂粉，是一种具有优异绝缘性能、耐热性能和力学性能的塑料材料。

电木粉的制备是通过酚醛树脂的缩聚反应完成的。

在实验中，通过控制反应条件，如温度、时间、催化剂等，可以得到不同性能的电木粉。

三、实验材料与仪器1. 实验材料：酚醛树脂、甲醛、催化剂、无水乙醇、蒸馏水等；2. 实验仪器：反应釜、搅拌器、温度计、蒸馏装置、干燥箱、天平等。

四、实验步骤1. 准备反应釜，加入酚醛树脂、甲醛和催化剂；2. 开启搅拌器，加热反应釜，使反应温度控制在一定范围内；3. 持续搅拌反应，观察反应现象，记录反应时间；4. 当反应达到预定时间后，停止加热，冷却反应釜；5. 将反应产物过滤，用无水乙醇洗涤，去除未反应的原料；6. 将洗涤后的产物干燥，得到电木粉。

五、实验结果与分析1. 物理性能通过实验，得到电木粉的物理性能如下：密度：1.4 g/cm³吸水率：0.5%体积电阻率：1×10¹⁵ Ω·m结果表明，电木粉具有较高的密度和吸水率，但体积电阻率较高，具有良好的绝缘性能。

2. 化学性能电木粉的化学性能如下：耐热性：200℃耐酸碱性：pH 1-14耐水性：良好结果表明，电木粉具有良好的耐热性、耐酸碱性和耐水性，适用于高温、腐蚀性介质等环境。

3. 力学性能电木粉的力学性能如下：拉伸强度：50 MPa压缩强度：100 MPa冲击强度：10 kJ/m²结果表明，电木粉具有较高的拉伸强度、压缩强度和冲击强度，具有良好的力学性能。

六、实验讨论1. 电木粉的制备过程中，反应温度、时间、催化剂等因素对电木粉的性能有较大影响。

通过调整这些因素，可以得到不同性能的电木粉，以满足实际应用需求。

2. 电木粉在实际应用中具有优异的绝缘性能、耐热性能和力学性能，但存在吸水率较高、成本较高等问题。

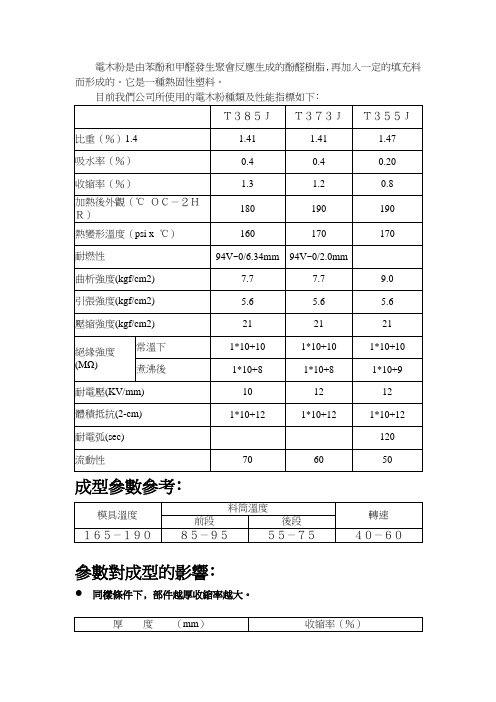

电木粉介绍c 版酚醛树脂成形材料(电木粉)Phenolic molding pound目录1、电木粉定义2、电木粉之填料添加剂及作用3、电木产品得特性4、电木粉储存环境及用途5、合进电木粉简介6、各种电木粉物性表7、电木模具设计要点一、电木粉定义1,电木就就是phenolic resin,就是由酚(phenol)与甲醛(formaldehyde)进行聚缩合反应所得到得交联态聚合物,若甲醛量大于酚并以酸为媒介所得到得phenolic为novolac(酚醛清漆)type,属线性结构,若再加入hexamethyltetramine(六甲铵)作为硬化剂则可使其进行交联反应;另一种phenolic则就是resol(甲阶酚醛树脂) type,其乃就是以碱为媒介,属交联态聚合物、、就是一种高分子化合物、2、电木粉属热固性塑料,在注塑成型过程中受热发生聚合反应,透过交联剂(或称做架桥剂)得作用分子链间产生化学交链形成紧密得纲状结构、故为纲状聚合物、3、交联反应就就是将线性高分子再反应成为纲状高分子,经过交链反应后得高分子大概会有下面几个特点、(1)、弹性减少 (2 )、硬度增加(3)、热塑性丧失,也就就是变成热固形高分子 (4)、不易分解交链反应简图:二、电木粉之填料添加剂及作用各种填料及添加剂得作用1、石棉:提高耐热性能、(已采用别得添加剂代替)、2、玻璃纤维:增高绝缘性能与材料得韧性、 (已采用别得纤维代替)、3、六甲铵:就是一种硬化剂,提高硬化性能,但反应时会产生NH3、4、云母:提高绝缘性能、5、橡胶:提高韧性、 (已采用别得添加剂代替)、6、酚醛树脂:电木粉得主要原料7、木粉:电木粉得主要原料三、电木产品得特性1,电木产品,因就是交联反应而成得紧密纲状结构,而交联反应本身就是不可逆得化学反应,因此电木粉在加工后并不会象热塑性塑料般受热软化,若温度过高则发生裂解而不会有软化变形得现象、如图为电木对温度之示意图:固体(粉末颗粒) 熔融 架桥固化 裂解 3,电木产品之优异特性、1优异得耐热性、2优异得耐物理性(硬度高,膨胀系数低) 3优异得耐化学性 4高耐电弧4, 常见得热固性塑料包括环氧树脂(epoxy)、酚系树脂(phenolics)、聚酯树脂(polyester)、PU(Polyurethane)等四,电木粉储存环境及用途 1、 电木粉储存环境20℃以下之阴凉干燥处,堆放高度为6~8层、 2、电木粉用途 a 、电器开关、 b 、变压器骨架、 c 、断电器、 d 、继电器、e 、剎车何服器,汴塞、f 、烟灰缸、g 、皮带轮h 、计算机SLOT 、 …………、、五、合进电木粉简介1,长春T375J 与住友PM-8375就是同等级得一般电木粉,耐热﹑耐燃、T375J 流动性略优于PM-8375,T375J 热变形温度180℃浸锡温度:400℃ 3秒,PM-8375热变形温度170~190℃, 浸锡温度:400℃ 3秒,此两款材质适用于耐热﹑耐燃﹑加 熱加 熱 加 熱体积大﹑厚重之线架、由于此两款材料生产中有加入六甲铵作硬化剂会产生NH3,生产时故对模具有腐蚀性、2,住友PM-9820与日立之CP-J-8800就是同等级得无铵气高耐热级电木粉,难燃﹑耐热﹑耐电压、PM-9820热变形温度200℃~220℃、浸锡温度:400℃ 3秒,CP-J-8800热变形温度为190℃,浸锡温度:400℃ 5秒,此两款材质适用于小型化﹑高信赖性﹑细小得线架、属自身反应不会产生NH3,故对模具无腐蚀作用、3,住友PM-9630与日立之CP-J-8600就是同等级得无铵气高强度,高耐热性电木粉,PM-9630热变形温度为250℃~270℃,浸锡温度为400℃ 3秒,CP-J-8800热变形温度为195℃焊锡温度为450℃ 5秒,此两款材质适用于制做轻﹑薄﹑短﹑小化﹑高信赖度,SMT化(多叶片型)线架、属自身反应不会产生NH3,故对模具无腐蚀作用、4,住友AM-113就是DAP系列产品,高耐路经性(CTI为0),尺寸安定性、绝缘破坏强度受温度影响不大,比较稳定、长期使用温度130℃,热变形温度180℃,焊锡温度360℃ 5秒,主要用于计算机SLOT、SMD BOBBIN 等短﹑小化类在高温情下仍要求很高绝缘性得产品、属自身反应不会产生NH3,故对模具无腐蚀作用、曲折伸长率: PM-9630<AM-113<PM-9820曲折强度: PM-9820<AM-113<PM-9630冲击强度: AM-113<PM-9820<PM-9630绝缘抵抗强度: PM-9820<PM-9630<AM-113CTI: PM-9820<PM-9630<AM-113D495: PM-8375< PM-9820<AM-113<PM-9630六、各种电木粉物性表1、电木粉成型时要求料筒前温度为80℃~90℃,后筒温度为60℃~80℃,模具温度为160℃~180℃,故模具设计时需加热装置,通常采用发热管、2、模具型腔,型芯镀铬可使成型产品容易射出、3、电木粉受热后发生交联反应时会产生气体,故模具设计时必须于结合线部位或流道末端设计排气槽通常深度为0、03~0、05MM,宽度为4~6MM、4、电木产品硬度较高,而且要求模具温度较高,故需选用耐磨得模具钢材、通常要求钢材强度,耐磨性与耐热性都很好得钢材,如粉末工具钢、5、电木粉含有各种填料,特别就是含有硬质矿物填料, 硬质矿物填料像磨砂一样磨损模壁,在熔体高速冲刷下, 电木粉注射模得流道与型腔磨损都很严重,尤其就是浇口、所以电木粉浇口通常用镶件式,以便随时替换、因为此样所以公司电木粉模具寿命定为:25万模。

物 質 安 全 資 料 表一、物品與廠商資料物品名稱：電木粉成型材料-T378J B其他名稱：Longlite - T378J B建議用途及限制使用：電木粉成型材料製造商或供應商名稱、地址及電話：公司名稱:緊急聯絡電話/傳真電話：二、危害辨識資料物品危害分類：皮膚過敏物質標示內容：如下象徵符號：健康危害玻纖 CAS NO. 65997-17-3 : GF0~10四、急救措施不同暴露途徑之急救方法：˙吸入： 移至通風良好處˙皮膚接觸： 以大量清水及肥皂清洗即可˙眼睛接觸： 立即以清水沖洗至少15分鐘,緊急送醫處理˙食入： 以清水清洗嘴巴後,緊急送醫處理最重要症狀及危害效應： N.A.對急救人員之防護： N.A.對醫師之提示： N.A.五、滅火措施適用滅火劑： CO2滅火時可能遭遇之特殊危害： N.A.特殊滅火程序： N.A.消防人員之特殊防護設備： 一般消防防護設備六、洩漏處理方法個人應注意事項： 配戴面罩或活性碳口罩防止吸入塵埃環境注意事項： 勿使物品流入地下水道系統清理方法： 一般作業環境下作區別管理七、安全處置與儲存方法處置： 避免陽光直射之場所儲存： 通風,常溫,常濕之室內環境八、暴露預防措施工程控制： N.A.控制參數八小時日時量平均容許濃度TWA 短時間時量平均容許濃度STEL最高容許濃度CEILING生物指標N.A.N.A.N.A.N.A.個人防護設備：˙呼吸防護： 面罩或活性碳口罩˙手部防護： 手套˙眼睛防護：˙皮膚及身體防護： 長袖工作服衛生措施： N.A.九、物理及化學性質外觀： 固體氣味： 輕微石碳酸味道嗅覺閾值： N.A.熔點：N.A.pH值： 9-10沸點/沸點範圍： N.A. ℃易燃性(固體,氣體)：N.A.分解溫度：N.A.閃火點： N.A. ℃測試方法：自燃溫度： N.A.爆炸界限： N.A.蒸氣壓： N.A.蒸氣密度： N.A.密度： 1.39-1.45溶解度： 不溶於水辛醇／水分配係數(log Kow)：N.A.揮發速率：N.A.十、安定性及反應性安定性： 依正常使用程序安定性佳特殊狀況下可能之危害反應： 吸入或皮膚接觸可能引起過敏應避免之狀況： N.A.應避免之物質： N.A.危害分解物： N.A.十一、毒性資料暴露途徑：N.A.症狀： N.A.急毒性： N.A.慢毒性或長期毒性： N.A.十二、生態資料生態毒性：N.A.持久性及降解性：N.A.生物蓄積性：N.A.土壤中之流動性：N.A.其他不良效應：N.A.十三、廢棄處置方法廢棄處置方法： 1.高溫焚化或洽詢領有牌照之廢棄物處理單位做適當處理2.掩埋時須依當地政府法規行之3.加熱成型後之企成品或廢棄物在常溫下不會分解十四、運送資料聯合國編號： N.A.聯合國運輸名稱：N.A.運輸危害分類：N.A.包裝類別：N.A.海洋污染物（是／否）：特殊運送方法及注意事項： N.A.十五、法規資料適用法規： N.A.十六、其他資料參考文獻 N.A.名稱：製表單位製表人職稱： 姓名：製表日期 修改日期 ： 備註。

电木粉介绍c 版酚醛树脂成形材料（电木粉）Phenolic molding compound目录1.电木粉定义2.电木粉之填料添加剂及作用3.电木产品的特性4.电木粉储存环境及用途5.合进电木粉简介6.各种电木粉物性表7.电木模具设计要点一. 电木粉定义1,电木就是phenolic resin,是由酚(phenol)与甲醛(formaldehyde)进行聚缩合反应所得到的交联态聚合物,若甲醛量大于酚并以酸为媒介所得到的phenolic为novolac(酚醛清漆)type,属线性结构,若再加入hexamethyltetramine(六甲铵)作为硬化剂则可使其进行交联反应;另一种phenolic则是resol(甲阶酚醛树脂) type,其乃是以碱为媒介,属交联态聚合物..是一种高分子化合物.2.电木粉属热固性塑料,在注塑成型过程中受热发生聚合反应,透过交联剂(或称做架桥剂)的作用分子链间产生化学交链形成紧密的纲状结构.故为纲状聚合物.3.交联反应就是将线性高分子再反应成为纲状高分子,经过交链反应后的高分子大概会有下面几个特点.(1).弹性减少 (2 ).硬度增加(3).热塑性丧失，也就是变成热固形高分子 (4).不易分解交链反应简图:二. 电木粉之填料添加剂及作用各种填料及添加剂的作用1.石棉:提高耐热性能.(已采用别的添加剂代替).2.玻璃纤维:增高绝缘性能和材料的韧性. (已采用别的纤维代替).3.六甲铵:是一种硬化剂,提高硬化性能,但反应时会产生NH3.4.云母:提高绝缘性能.5.橡胶:提高韧性. (已采用别的添加剂代替).6.酚醛树脂:电木粉的主要原料7.木粉:电木粉的主要原料三. 电木产品的特性1,电木产品,因是交联反应而成的紧密纲状结构,而交联反应本身是不可逆的化学反应,因此电木粉在加工后并不会象热塑性塑料般受热软化,若温度过高则发生裂解而不会有软化变形的现象.如图为电木对温度之示意图:固体(粉末颗粒) 熔融 架桥固化 裂解3,电木产品之优异特性.1优异的耐热性.2优异的耐物理性(硬度高,膨胀系数低) 3优异的耐化学性 4高耐电弧4, 常见的热固性塑料包括环氧树脂(epoxy)、酚系树脂(phenolics)、聚酯树脂(polyester)、PU(Polyurethane)等四,电木粉储存环境及用途 1. 电木粉储存环境20℃以下之阴凉干燥处,堆放高度为6~8层. 2.电木粉用途 a.电器开关. b.变压器骨架. c.断电器. d.继电器.加 熱加 熱 加 熱e.剎车何服器,汴塞.f.烟灰缸.g.皮带轮h.计算机SLOT.…………..五.合进电木粉简介1,长春T375J和住友PM-8375是同等级的一般电木粉,耐热﹑耐燃.T375J流动性略优于PM-8375,T375J热变形温度180℃浸锡温度:400℃ 3秒,PM-8375热变形温度170~190℃, 浸锡温度:400℃ 3秒,此两款材质适用于耐热﹑耐燃﹑体积大﹑厚重之线架.由于此两款材料生产中有加入六甲铵作硬化剂会产生NH3,生产时故对模具有腐蚀性.2,住友PM-9820和日立之CP-J-8800是同等级的无铵气高耐热级电木粉,难燃﹑耐热﹑耐电压.PM-9820热变形温度200℃~220℃.浸锡温度:400℃3秒,CP-J-8800热变形温度为190℃,浸锡温度:400℃ 5秒,此两款材质适用于小型化﹑高信赖性﹑细小的线架.属自身反应不会产生NH3,故对模具无腐蚀作用.3,住友PM-9630和日立之CP-J-8600是同等级的无铵气高强度,高耐热性电木粉,PM-9630热变形温度为250℃~270℃,浸锡温度为400℃ 3秒,CP-J-8800热变形温度为195℃焊锡温度为450℃ 5秒,此两款材质适用于制做轻﹑薄﹑短﹑小化﹑高信赖度,SMT化(多叶片型)线架. 属自身反应不会产生NH3,故对模具无腐蚀作用.4,住友AM-113是DAP系列产品,高耐路经性(CTI为0),尺寸安定性.绝缘破坏强度受温度影响不大,比较稳定.长期使用温度130℃,热变形温度180℃,焊锡温度360℃ 5秒,主要用于计算机SLOT.SMD BOBBIN 等短﹑小化类在高温情下仍要求很高绝缘性的产品. 属自身反应不会产生NH3,故对模具无腐蚀作用.曲折伸长率：PM-9630<AM-113<PM-9820曲折强度：PM-9820<AM-113<PM-9630冲击强度：AM-113<PM-9820<PM-9630绝缘抵抗强度：PM-9820<PM-9630<AM-113CTI：PM-9820<PM-9630<AM-113D495：PM-8375< PM-9820<AM-113<PM-9630七.电木模具设计要点1.电木粉成型时要求料筒前温度为80℃~90℃,后筒温度为60℃~80℃,模具温度为160℃~180℃,故模具设计时需加热装置,通常采用发热管.2.模具型腔,型芯镀铬可使成型产品容易射出.3.电木粉受热后发生交联反应时会产生气体,故模具设计时必须于结合线部位或流道末端设计排气槽通常深度为0.03~0.05MM,宽度为4~6MM.4.电木产品硬度较高,而且要求模具温度较高,故需选用耐磨的模具钢材.通常要求钢材强度,耐磨性和耐热性都很好的钢材,如粉末工具钢.5.电木粉含有各种填料,特别是含有硬质矿物填料, 硬质矿物填料像磨砂一样磨损模壁,在熔体高速冲刷下, 电木粉注射模的流道和型腔磨损都很严重,尤其是浇口.所以电木粉浇口通常用镶件式,以便随时替换.因为此样所以公司电木粉模具寿命定为:25万模。

塑料名称代号热变形温度摩擦系数丙稀腈、丁二稀、苯乙烯 ABS 86 氨基树脂 AF氯化聚醚 CP 99 0.38环氧树脂 EP聚三氟氯乙烯 F3 198 0.3聚四氟乙烯 F4 288 0.13聚四氟乙烯增强 F4+20%GF 0.3 聚全氟乙丙烯 F46 198高密度聚乙烯(孖力士) HDPE 78 高抗冲聚苯乙烯(不脆胶) HIPS硬质聚氯乙烯 HPVC液晶聚合物 LCP 315低密度聚乙烯 LDPE 50改性聚苯醚 MPPO聚酰胺6 PA6 58 0.6聚酰胺6 增强 PA6+30%GF 190聚酰胺66 PA66 60 0.5聚酰胺66 增强 PA66+30%GF 248聚芳砜 PASF 274聚对苯二甲酸丁二醇酯 PBT 66聚对苯二甲酸丁二醇酯增强 PBT+30%GF 220聚碳酸脂(防弹胶) PC 133 0.37聚碳酸脂增强 PC+30%GF 146聚醚醚酮 PEEK 145聚醚酮 PEK 185聚醚酮酮 PEKK聚醚砜 PES 210聚对苯二甲酸乙二醇酯 PET 70(涤纶(的确凉)) PET+30%GF 215酚醛塑料(电木粉) PF聚酰亚胺 PI 360 0.36聚甲基丙烯酸酯(亚加力) PMMA 100聚甲醛共聚(赛钢) 共聚POM 110 0.31聚甲醛共聚增强共聚POM+25%GF 163聚甲醛均聚均聚POM 124聚丙烯(百折胶) PP 102 0.51聚丙烯增强 PP+30%GF聚苯醚 PPO 173聚苯硫醚增强 PPS+40%GF 260聚苯乙烯(硬胶) PS 85聚砜 PSF 185聚氨酯 PU软质聚氯乙烯 SPVC超高分子量聚乙烯 UHMWPE 95 0.19醋酸纤维素各种橡胶的密度大约是~~~ 0.8 硅橡胶 1.19～1.35 增塑聚氯乙烯(大约含有40%增塑剂) 0.83 聚甲基戊烯 1.20～1.22 聚碳酸酯(双酚A型) 0.85～0.91 聚丙烯1.20～1.26 交联聚氨酯0.89～0.93 高压(低密度)聚乙烯1.26～1.28 苯酚甲醛树脂(未填充) 0.91～0.92 1-聚丁烯1.26～1.31 聚乙烯醇0.9～0.93 聚异丁烯1.25～1.35 乙酸纤维素0.92～1.00 天然橡胶 1.30～1.41 苯酚甲醛树脂(填充有机材料：纸，织物) 0.92～0.98 低压(高密度)聚乙烯1.30～1.40 聚氟乙烯1.01～1.04 尼龙12 1.34～1.40 赛璐珞1.03～1.05 尼龙11 1.38～1.41 聚对苯二甲酸乙二醇酯1.04～1.06 (ABS) 1.38～1.50 硬质PVC 1.04～1.08 聚苯乙烯1.41～1.43 聚氧化甲烯(聚甲醛) 1.05～1.07 聚苯醚 1.47～1.52 脲-三聚氰胺树脂(加有有机填料) 1.06～1.10 苯乙烯-丙烯腈共聚物 1.47～1.55 氯化聚氯乙烯1.07～1.09 尼龙610 1.50～2.00 酚醛塑料和氨基塑料(加有无机填料) 1.12～1.15 尼龙6 1.70～1.80 聚偏二氟乙烯1.13～1.16 尼龙66 1.80～2.30 聚酯和环氧树脂(加有玻璃纤维) 1.10～1.40 环氧树脂，不饱和聚酯树脂1.86～1.88 聚偏二氯乙烯1.14～1.17 聚丙烯腈2.10～2.20 聚三氟-氯乙烯1.15～1.25 乙酰丁酸纤维素2.10～2.30 聚四氟乙烯 1.161.20 聚甲基丙烯酸甲酯 1.17～1.20 聚乙酸乙烯酯 1.18～1.24 丙酸纤维素[本帖最后由青蛙六号/靛于2007-11-2 09:47 编辑]。
