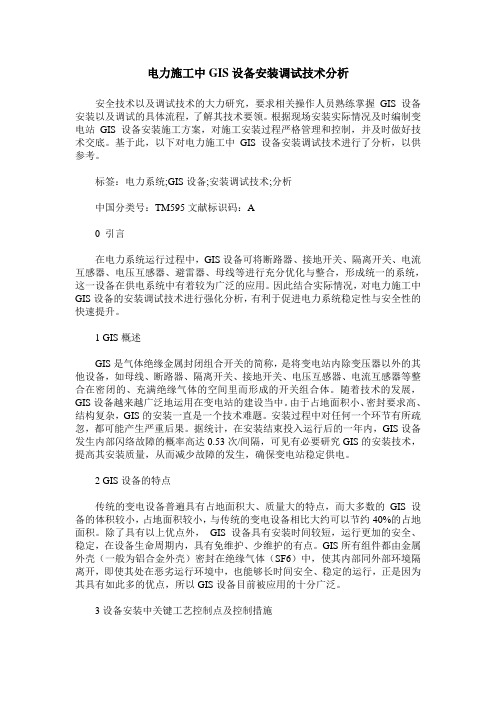

GIS设备安装调试技术在220kV变电站电气施工中的应用研究

电力施工中GIS设备安装调试技术分析安全技术以及调试技术的大力研究，要求相关操作人员熟练掌握GIS设备安装以及调试的具体流程，了解其技术要领。

根据现场安装实际情况及时编制变电站GIS设备安装施工方案，对施工安装过程严格管理和控制，并及时做好技术交底。

基于此，以下对电力施工中GIS设备安装调试技术进行了分析，以供参考。

标签：电力系统;GIS设备;安装调试技术;分析中国分类号：TM595文献标识码：A0 引言在电力系统运行过程中，GIS设备可将断路器、接地开关、隔离开关、电流互感器、电压互感器、避雷器、母线等进行充分优化与整合，形成统一的系统，这一设备在供电系统中有着较为广泛的应用。

因此结合实际情况，对电力施工中GIS设备的安装调试技术进行强化分析，有利于促进电力系统稳定性与安全性的快速提升。

1 GIS概述GIS是气体绝缘金属封闭组合开关的简称，是将变电站内除变压器以外的其他设备，如母线、断路器、隔离开关、接地开关、电压互感器、电流互感器等整合在密闭的、充满绝缘气体的空间里而形成的开关组合体。

随着技术的发展，GIS设备越来越广泛地运用在变电站的建设当中。

由于占地面积小、密封要求高、结构复杂，GIS的安装一直是一个技术难题。

安装过程中对任何一个环节有所疏忽，都可能产生严重后果。

据统计，在安装结束投入运行后的一年内，GIS设备发生内部闪络故障的概率高达0.53次/间隔，可见有必要研究GIS的安装技术，提高其安装质量，从而减少故障的发生，确保变电站稳定供电。

2 GIS设备的特点传统的变电设备普遍具有占地面积大、质量大的特点，而大多数的GIS设备的体积较小，占地面积较小，与传统的变电设备相比大约可以节约40%的占地面积。

除了具有以上优点外，GIS设备具有安装时间较短，运行更加的安全、稳定，在设备生命周期内，具有免维护、少维护的有点。

GIS所有组件都由金属外壳（一般为铝合金外壳）密封在绝缘气体（SF6）中，使其内部同外部环境隔离开，即使其处在恶劣运行环境中，也能够长时间安全、稳定的运行，正是因为其具有如此多的优点，所以GIS设备目前被应用的十分广泛。

GIS组合电器无尘化施工在变电站电气安装中的应用摘要:为有效提高GIS组合电器的安装质量和使用寿命，降低GIS组合电器老化速度，本文结合GIS组合电器无尘化施工在变电站电气安装中的应用，研究和编制无尘化施工方案来确保施工质量控制，并提出一些应用完善措施，以供参考。

关键词:无尘化施工;GIS组合电器；安装方案;1变电站电气安装中应用GIS组合电器无尘化施工的重要作用为了满足社会经济发展，变电站的建设任务越来越多，其中GIS组合电器作为变电站的重要设备，其安装质量对变电站正常运行有重要作用。

传统变电站GIS组合电器安装中，通常土建、电气施工交叉作业，安装环境空气污染严重，容易污染GIS组合电器，降低GIS组合电器中SF气体纯度，影响GIS组合电器的安装质量和使用寿命。

为了提高变电站GIS组合电器安装质量，改变传统变电站GIS组合电器安装过程中的弊端，积极探索新工艺、新技术的应用。

以变电站GIS组合电器（如图1所示），安装过程中引入无尘化施工方法为例，研究和编制无尘化施工方案和管理规定，有效延长GIS组合电器的使用寿命。

图1 GIS组合电器1 、母线及隔离开关/接地开关组合2、断路器3、电流互感器4、电压互感器5、线路隔离开关及接地开关6、安全接地开关7、电缆接头8、控制柜1 GIS组合电器无尘化施工在变电站电气安装中的应用问题1.1土建和电气施工交叉作业的问题传统GIS组合电器安装过程中，为了加快施工进度，往往在土建工程未完全竣工的情况下，就开始进行GIS组合电器安装。

而土建施工过程中产生的各种污染会影响GIS组合电器的安装质量。

1.2作业人员自身污染的问题GIS组合电器作为变电站的重要设备，其安装质量对变电站正常运行有重要作用。

传统变电站GIS组合电器安装中，通常土建、电气施工交叉作业，安装环境空气污染严重，容易污染GIS组合电器，降低GIS组合电器中SF6气体纯度，影响GIS组合电器安装质量，进而影响GIS组合电器使用寿命。

变电站GIS设备安装与调试技术一、引言随着电力行业的不断发展，变电站的规模和技术水平不断提高，成为电力系统中不可或缺的重要组成部分。

在变电站中，GIS（Gas Insulated Switchgear）设备起着非常重要的作用，它能够有效地隔离和控制电力系统中的各个部分，保障电力传输的安全稳定。

在变电站建设和运行过程中，GIS设备的安装与调试技术显得尤为重要。

二、GIS设备安装前的准备工作1. 设备材料和工具准备：在进行GIS设备的安装前，需要对所需的设备材料和工具进行准确的清点和准备。

保证所需的设备和工具的准备充足，避免因为缺少材料导致施工延误。

2. 土建施工准备：GIS设备的安装需要进行相关的土建工程，如固定基础的浇筑和回填等，因此需要提前进行土建施工的准备工作，保证土建工程的顺利进行。

3. 安全防护准备：在进行GIS设备的安装施工过程中，需要保障工人的安全，因此需要准备相关的安全防护用具和设备，确保施工人员的安全。

1. 基础固定：先进行GIS设备的基础固定工作，确保设备的稳固安全。

这一步需要进行基础固定的测量和调整，保证设备能够牢固地固定在基础上。

2. 设备组装：将GIS设备的各个部件进行组装，包括主体设备、连接件、导电部件等，确保各个部件的安装正确牢固。

3. 电气连接：将GIS设备的电气部分进行连接，包括主接线、控制线、测量线等，确保电气连接正确无误。

4. 管道连接：进行GIS设备的管道连接工作，包括SF6气体管路、油泵管路、泄漏报警管路等，保证管路连接紧密可靠。

5. 安装调试：对已安装的GIS设备进行初步调试和检查，确保设备能够正常运行。

包括进行各个部件的运转试验、气体压力测试、绝缘电阻测试等。

四、GIS设备调试技术1. 输电线路的调试：先进行GIS设备与输电线路的连接和调试工作，确保 GIS设备与输电线路之间的连接良好、稳定，输电线路能够正常供电。

2. 分段调试：GIS设备通常由多个单元组成，需要对每个单元进行分段调试，确保每个单元的运行正常。

关于对变电站电气施工中GIS设备的安装摘要：气体绝缘金属封闭开关设备（GIS）作为变电站系统中最为重要的设备之一，其具有可靠性强、安装便利、工作性能强、占地面积小等多种优势。

但是要确保GIS设备的正常运行，就必须从安装施工入手，切实保证其安装质量。

因此文章就对变电站中GS设备的安装进行了探讨分析，以供参考。

关键词：GIS设备；安装工艺；质量控制1变电站电气施工中GIS设备概述(1)含义GIS设备指的是气体绝缘全封闭组合的电器，GIS设备将较多的设备装入到封闭型金属容器中，同时利用SF6作为绝缘介质，在变电站电气施工过程中GIS设备发挥着重要的作用，GIS设备主要包括线路和开关以及互感器设备等。

我国不断提高科技发展水平，也在逐渐扩大GIS设备的使用范围。

发电厂的GIS设备是一种集合型设备，具有较大的占地面积，因此需要延伸设备安装区域，准确判断GIS设备结构，避免GIS设备产生故障。

当前GIS设备具有较高的故障率，出现这种问题是由于GIS设备安装工作不合理，为了降低GIS设备故障发生率，需要正确地安装GIS设备。

(2)特点1)可靠性：通常是在密封金属壳内部安装GIS设备所有的带电部件，而且内部空间填满了绝缘介质，不仅可以保障操作人员的生命安全，同时可以降低GIS设备的维修难度。

2)绝缘性：在GIS设备中利用各种绝缘子和绝缘拉杆等，并且通过严格计算和优化设计，有利于提高GIS设备的绝缘性。

3)在GIS设备中利用智能灭弧技术，可以降低断路器运转过程中的能耗。

同时通过利用轻型弹簧机构，可以避免发生漏油问题，有利于高效利用GIS设备。

4)GIS设备壳体结构主要是利用无缝合金铝管和冷翻边工艺[1]。

有利于提高操作人员焊接工作的便利性，同时可以保障焊接质量，改善电网分布，有利于不断减小设备外形尺寸，节省整体空间。

5)GIS设备和涡流发热元件主要是利用铝合金材料，铝合金具有抗腐蚀性，因此可以减少涡流损耗。

6)利用金属壳体全面包裹GIS设备的所有部件，因此有效抵御外界因素，同时可以降低海拔的影响，在任何环境中都可以发挥出GIS设备的作用。

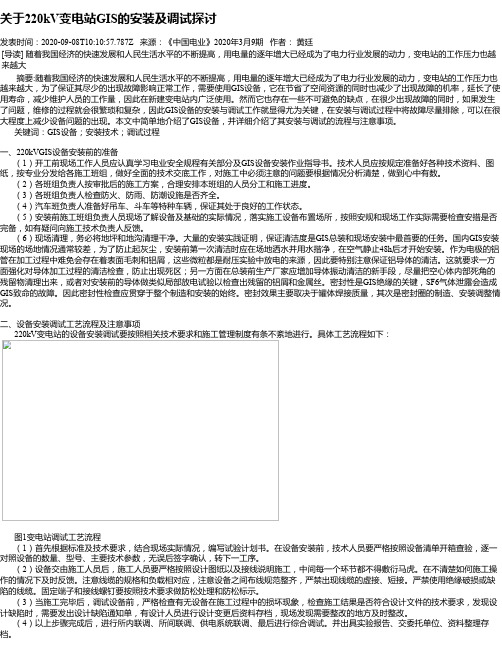

关于220kV变电站GIS的安装及调试探讨发表时间：2020-09-08T10:10:57.787Z 来源：《中国电业》2020年3月9期作者：黄廷[导读] 随着我国经济的快速发展和人民生活水平的不断提高，用电量的逐年增大已经成为了电力行业发展的动力，变电站的工作压力也越来越大摘要:随着我国经济的快速发展和人民生活水平的不断提高，用电量的逐年增大已经成为了电力行业发展的动力，变电站的工作压力也越来越大，为了保证其尽少的出现故障影响正常工作，需要使用GIS设备，它在节省了空间资源的同时也减少了出现故障的机率，延长了使用寿命，减少维护人员的工作量，因此在新建变电站内广泛使用。

然而它也存在一些不可避免的缺点，在很少出现故障的同时，如果发生了问题，维修的过程就会很繁琐和复杂，因此GIS设备的安装与调试工作就显得尤为关键，在安装与调试过程中将故障尽量排除，可以在很大程度上减少设备问题的出现。

本文中简单地介绍了GIS设备，并详细介绍了其安装与调试的流程与注意事项。

关键词：GIS设备；安装技术；调试过程一、220kVGIS设备安装前的准备（1）开工前现场工作人员应认真学习电业安全规程有关部分及GIS设备安装作业指导书。

技术人员应按规定准备好各种技术资料、图纸，按专业分发给各施工班组，做好全面的技术交底工作，对施工中必须注意的问题要根据情况分析清楚，做到心中有数。

（2）各班组负责人按审批后的施工方案，合理安排本班组的人员分工和施工进度。

（3）各班组负责人检查防火、防雨、防潮设施是否齐全。

（4）汽车班负责人准备好吊车、斗车等特种车辆，保证其处于良好的工作状态。

（5）安装前施工班组负责人员现场了解设备及基础的实际情况，落实施工设备布置场所，按照安规和现场工作实际需要检查安措是否完备，如有疑问向施工技术负责人反馈。

（6）现场清理，务必将地坪和地沟清理干净。

大量的安装实践证明，保证清洁度是GIS总装和现场安装中最首要的任务。

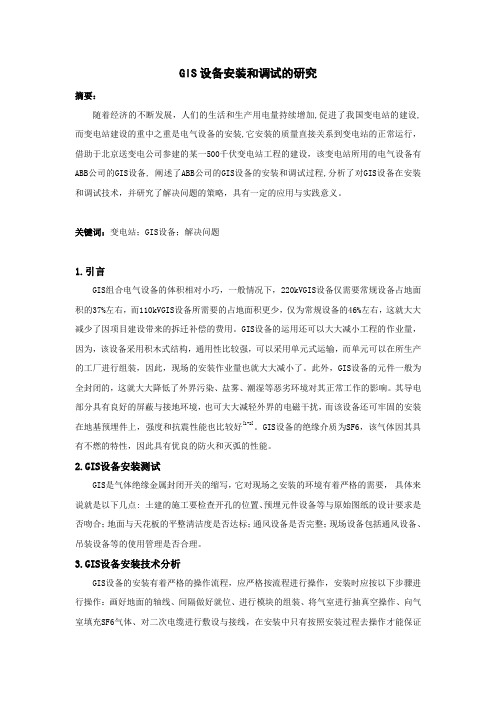

GIS设备安装和调试的研究摘要：随着经济的不断发展，人们的生活和生产用电量持续增加,促进了我国变电站的建设,而变电站建设的重中之重是电气设备的安装,它安装的质量直接关系到变电站的正常运行，借助于北京送变电公司参建的某一500千伏变电站工程的建设，该变电站所用的电气设备有ABB公司的GIS设备, 阐述了ABB公司的GIS设备的安装和调试过程,分析了对GIS设备在安装和调试技术，并研究了解决问题的策略，具有一定的应用与实践意义。

关键词：变电站；GIS设备；解决问题1.引言GIS组合电气设备的体积相对小巧，一般情况下，220kVGIS设备仅需要常规设备占地面积的37%左右，而110kVGIS设备所需要的占地面积更少，仅为常规设备的46%左右，这就大大减少了因项目建设带来的拆迁补偿的费用。

GIS设备的运用还可以大大减小工程的作业量，因为，该设备采用积木式结构，通用性比较强，可以采用单元式运输，而单元可以在所生产的工厂进行组装，因此，现场的安装作业量也就大大减小了。

此外，GIS设备的元件一般为全封闭的，这就大大降低了外界污染、盐雾、潮湿等恶劣环境对其正常工作的影响。

其导电部分具有良好的屏蔽与接地环境，也可大大减轻外界的电磁干扰，而该设备还可牢固的安装在地基预埋件上，强度和抗震性能也比较好[1-2]。

GIS设备的绝缘介质为SF6，该气体因其具有不燃的特性，因此具有优良的防火和灭弧的性能。

2.GIS设备安装测试GIS是气体绝缘金属封闭开关的缩写，它对现场之安装的环境有着严格的需要，具体来说就是以下几点: 土建的施工要检查开孔的位置、预埋元件设备等与原始图纸的设计要求是否吻合；地面与天花板的平整清洁度是否达标；通风设备是否完整；现场设备包括通风设备、吊装设备等的使用管理是否合理。

3.GIS设备安装技术分析GIS设备的安装有着严格的操作流程，应严格按流程进行操作，安装时应按以下步骤进行操作：画好地面的轴线、间隔做好就位、进行模块的组装、将气室进行抽真空操作、向气室填充SF6气体、对二次电缆进行敷设与接线，在安装中只有按照安装过程去操作才能保证设备的质量。

Power Technology︱298︱2019年12期GIS 设备在变电站安装施工中的应用余 淳福建省亿力建设工程有限公司，福建 福州 350001摘要：本文首先就GIS 设备及其安装进行了概念辨析，然后在此基础上，就GIS 设备在变电站安装施工中的具体应用进行了说明，文章旨在证变电站日常工作设备的安全，且能够高效发挥出GIS 设备的性能。

关键词：变电站设备；GIS 设备；安装施工为完全发挥出GIS 设备的运行优势，需要注重安装过程的施工质量，严格按照施工顺序和工艺要求进行设备的组合和安装，同时通过专业化的性能检测和调试，确保各项零部件可以达到较为优异的工作状态，从而优化变电站设备的功能。

1 GIS 设备及其安装简述 当前，变电站设备体积更小、维护更加简便、运行更为安全，并逐渐形成由各类开关、断路器、互感器、电缆、母线等部件组合而成的GIS 设备。

该设备利用六氟化硫惰性气体对可能出现的电气事故的部分零件进行保护，在绝缘和灭弧方面表现优秀。

如果其硬件性能及安装过程质量较高，则就可以有效减少占地面积，降低电气设备发生故障的概率。

在GIS 设备的安装方面，要充分考虑各组合硬件的功能特点，并从整体施工的角度进行安装设计，需要注意的是，虽然GIS 设备在使用过程中有很多的优点，但由于需要实现各元器件的良好连接，并减少外界因素的破坏，故而需要控制杂物的流入以及惰性气体的填充，从而确保基础硬件和电气硬件能够相互合作，加强导电的效率和安全性，最终使整个设备系统实现结构的优化和功能的进步。

2 变电站GIS 设备的安装施工 2.1 安装准备工作 一般情况下，变电站现场空间环境较为复杂，需要应对不同的安装干扰因素。

首先，要帮助各岗位员工做好技术以及心理上的准备，按照工艺要求对员工进行细致的讲解，克服工作中可能存在的障碍。

指导员或班组长应核对图纸，反馈图纸问题，做好现场的位置标记，熟悉图纸后向安装人员进行交底，此后，对相应工作人员的责任进行明确，要求工作人员在成为设备的安装者的同时，也成为设备性能的调试者及质量的监管者。

220Kv GIS配电装置安装技术研究摘要：根据不同工程中业主对220 Kv GIS布置方案的各种要求，提出了包括户内布置、户外布置、户内与屋外架构相结合布置方案以及GIS与主变的各种连接方案等。

关键词：220Kv；GIS配电装置；安装技术1.GIS的含义及发展GIS（英文Gas Insulated Substation的缩写），又称SF6全封闭组合电器。

是将断路器、母线、隔离开关、接地开关、电压互感器、电流互感器、避雷器、出线套管、电缆连接装置、间隔汇控柜等电气元件按电气接线的要求组合在一起，构成的高压配电装置。

除汇控柜外，其余元件均组合在接地的金属壳体中，用环氧树脂等绝缘材料浇注的绝缘子支持导体，并充SF6气体作为绝缘和断路器的灭弧介质。

各元件间的内部连接采用插入式触头，外壳由法兰连接，所有元件都是单相式，同相各相邻的法兰间均由导体连接，三相公用一个汇控柜。

汇控柜将本间隔内隔离开关、接地开关、断路器、互感器等原件的测控和保护所需信号汇总送出，并将分合闸显示、SF6压力显示等装置集成于汇控柜内。

相比于传统敞开式配电装置，GIS具有占地面积小、元件全部密封不受环境干扰、运行可靠性高、运行方便、检修周期长、维护工作量小、安装迅速、运行费用低、无电磁干扰等优点。

历经30多年的研制和开发，GIS布置方式得到了长足的发展，很好地解决了敞开式配电装置在布置上遇到的各种问题，且GIS配电装置的应用也大大提高了设备运行、维护、检修的工作量。

2.220Kv GIS布设方案分析2.1 220 Kv GIS户内布置方案以北方极寒区域220 k V GIS配电装置为例，北方地区冬季户外环境极端最低温度大多在-35℃以下，作为绝缘介质的SF6气体在断路器操作机构中的压力一般为0.6 MPa，在充气套管中的压力一般为0.4 MPa，根据SF6气体物理特性，当气压为0.6 MPa时SF6气体液化温度为-25℃，当气压为0.4 MPa时SF6气体液化温度为-40℃，为保证断路器有足够的分断能力及充气套管中足够强的电气绝缘，必须保证GIS中SF6气体不能液化，因此北方GIS配电装置多布置于室内，户内配套采暖设施以保证户内温度达到规定标准。

电力系统中变电站 GIS设备安装与调试技术摘要:变电站施工期间，进行安装GIS设备属于重要内容，而且产生的作用巨大。

通过进行安装GIS设备,对于电力系统的安全平稳运行产生重要的影响。

在当前社会发展形势下，应用传统形式的安装技术已经远远不能满足标准需求,所以变电站施工的人员必须要应用先进的GIS设备安装技术，采取科学的安装工艺,确保获得最优的安装方式及应用质量。

关键词:GIS设备;安装技术;变电站施工;应用情况引言传统的变电设备普遍具有占地面积大、质量大的特点,而大多数的GIS设备的体积较小，占地面积较小，与传统的变电设备相比大约可以节约40%的占地面积。

除了具有以上优点外，GIS设备的安装时间也比较短,并且在运行的过程中更加的安全、平稳,在日常维修护理时也比较的方便，设备维修的周期也比较的长。

就算其所处的环境比较的恶劣,也能够长时间的安全、稳定的运行,正是因为其具有如此多的优点，所以GIS设备目前被应用的十分广泛。

随着人们生活质量的提高，电力已经成为了人们日常生活中不可缺少的重要组成部分。

GIS设备性能良好是保证电网安全运行的核心要素，只有保证GIS设备在安装与调试流程的正确性，才能保持电网的稳定，从而满足人们的生活需求，进一步促进电力行业的发展。

1 GIS设备概述GIS气体绝缘全封闭组合电器，是通过搭积木的形式将变电站除了变压器之外的全部一次设备实现优化设计和拼接组装起来的有机组合柜，其内部灌注SF6绝缘气体，外部元件组是由母线、套管、断路器、隔离开关、接地开关、电压互感器、电流互感器和避雷器所组成。

GIS设备较大程度优化了变电站的空间，将带电部分密封在SF6当中，与外部环境之间实现了有效的分隔;且金属壳体不带电，不会有触电危险，不会产生电磁F扰和噪音等问题;通常以单元或者是整个间隔的形式运输，安装位置距离地面较近，其现场安装工期有效缩短，且维护方便。

但是，GIS设备发生故障不易被排查，且停电范围较大，施工和修复会受到环境的限制，这对于变电站CIS设备安装调试工作提出了较高的要求。

220kV HGIS变电站的现场安装调试及质量控制摘要：为总结220kV HGIS变电站的现场安装调试过程及质量控制经验，以现场安装施工、调试验收的实际工作经验分析说明了其在实际工程应用中从工期、安全性、运行维护工作量等方面的优势。

以内蒙古某220kV HGIS变电站为例并在总结其它GIS变电站建设经验的基础上，介绍了HGIS 现场安装和调试中应注意的安装技术环节和质量控制、检查的重点，以供将来日渐增多的220kV HGIS 变电站安装、调试和运行维护参考。

关键词：HGIS变电站；安装调试；质量控制HGIS系统的概念HGIS（Hybridgasinsulationstation）设备的断路器、隔离开关、CT等设备同GIS设备结构完全一致，安放在SF6气体绝缘金属壳内，全部或部分采用气体而不采用处于大气压下的空气作为绝缘介质的金属封闭开关设备。

只是HGIS设备出线处通过套管引出，母线采用裸露的外导线，这种主设备与GIS设备形式相同、进出线处采用套管引出。

HGIS设备包括开关、刀闸、地刀、快速地刀、CT等一次设备及相应的二次控制、测量、监视装置和SF6气体系统。

国内外研究和实际运行经验都表明采用HGIS比GIS设备维修工作量和费用大为降低。

HGIS设备系统特别适合在用地紧张的城市变电站、企业变电站、山区、污秽严重的地区使用。

主要特点如下(1)小型化。

主设备采用绝缘性能较好的气体作绝缘，较大程度的缩小变电站的占地面积，占地省。

(2)可靠性高。

由于带电部分全部密封于惰性气体SF6中，不受外部积尘、积雪等外部影响，发生外部故障小。

(3)安全性能高。

所有电器设备封装与接地的金属外壳内，因而没有触电的危险，可有效保证人身安全和操作安全，气体为不可燃，无火灾危险。

(4)环境影响小。

因带电部分以金属外壳封闭，对电磁和静电实现屏蔽，无噪音和电磁干扰等问题。

（5）较GIS设备造价低、易修复和远期扩建。

HGIS设备弥补了因GIS 设备的母线造价很高且故障后短时间内难以修复和远期扩建不便等原因的不足问题。
