变电站电气安装施工工艺

目录第一章变电站一次设备安装施工工艺要求 (1)1 变压器 (1)2 HGIS、GIS和封闭母线 (8)3 支柱式断路器 (11)4 隔离开关 (14)5 电流互感器、电压互感器和避雷器 (17)6 干式电抗器 (21)7 电容器组 (22)第二章变电站母线及导线安装施工工艺要求 (24)1 软母线 (24)2 管母线.......................................................................................... 错误！未定义书签。

3 设备引线和连接线 (25)4 穿墙套管 (26)5 10kV高压柜封闭母线桥 (27)第三章变电站接地网、照明及布线施工工艺 (29)1 接地网 (29)2 户外照明动力 (32)3 户内照明动力 (34)4 户内布线 (39)第四章变电站电缆敷设和防火封堵施工工艺 (41)1 电缆敷设 (41)2 电缆防火封堵 (45)3 高压电缆敷设 (54)4 变电站电缆保护管（槽盒） (56)5 电缆二次接线施工工艺 (57)6 二次接地网施工工艺 (63)第五章变电站二次设备施工工艺 (66)1 直流装置与蓄电池组施工工艺 (66)2屏、柜（端子箱）安装施工工艺 (68)3 计算机监控装置施工工艺 (71)4 变电站视频及环境监控系统施工工艺 (73)第六章变电站通信设备及线缆施工工艺 (78)1 通信设备安装施工工艺 (78)2 通信电源安装施工工艺 (79)3 通信电缆安装施工工艺 (80)4 通信机房走线架安装施工工艺 (83)第一章变电站一次设备安装施工工艺要求1 变压器1.1 适用范围变电工程的35kV及以上变压器安装，35kV、66kV电抗器及35kV油浸式高压电抗器安装。

1.2 设计要求（1）主变压器本体安装a) 主变压器本体与外挂的机构箱、端子箱、电缆走线槽等附件外观颜色一致。

220kv变电站安装工程电气施工方案一、编制依据⑴xxxx电力工程有限公司xxxx年出版的《某220kV变电站工程电气施工设计图》。

⑵涉及本工程的协议、合同、文件。

⑶与电气安装有关的技术规范及国家标准。

⑷公司《质量环境职业健康安全管理手册》、公司管理体系程序及公司《变电安装作业指导书》。

⑸原电力部《电力建设安全工作规程》。

⑹本工程设备材料清册。

⑺ xx某220kV变电站施工队伍情况、装备水平、公司的施工组织意向。

⑻建设单位对本工程的特殊要求、质量目标、工期目标。

⑼电力行业标准《电气装置安装工程质量检验及评定规程》DL/T5161.1～17-2002⑽ xxxx年版工程建设标准强制性条文电力工程部分（电气装置安装工程）。

⑾国家标准《电气装置安装工程（各分项）施工及验收规范》。

⑿《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行）⒀《国家电网公司输变电工程安全文明施工标准化工作规定》（试行）⒁《国家电网公司输变电工程施工危险点辨识及预控措施》（试行）⒂《国家电网公司输变电工程达标投产考核办法（xxxx年版）》⒃国家电网公司发布的有关电力建设安全工作的其他文件与规定有效版本。

⒄制造厂提供的有关设备资料、出厂试验报告及技术说明书、保护调试大纲等。

⒅国家计量检定规程汇编。

⒆电气设备试验按原华北电力集团公司xxxx年颁布的《电力设备交接和预防性试验规程》。

⒇继电器检验规程及电力系统继电保护规定汇编。

二、工程概况及特点12.1 工程概况工程名称 : 某220kV变电站工程2.2工程施工承包范围本期规模：主变容量2×180MV A，电压等级为220/110/35kV。

220kV出线6回：分别为北郊2回，卫国道2回，白庙1回，新开河1回；110kV出线4回：分别为破口北郊~曙光线路2回，真理道1回，卫国道1回；35kV出线10回：分别为支接孙西线淀南支1回，破口开铜线大毕庄支2回，支接孙泵线1回，支接吉金线1回，淮南路变电站1回，支接孙泵线1回，支接吉金线1回，环东变电站2回。

110kv变电站电气施工方案一、前言随着电力需求的不断增长，电气施工在变电站建设中起着举足轻重的作用。

本文将详细介绍110kv变电站电气施工方案，以确保施工过程高效、安全、可靠。

二、施工准备工作1. 设计准备在施工前，需要对电气系统进行详细设计和规划。

这包括电气原理图、电线路布置图、设备安装图等的编制工作。

确保符合相关电气设计规范和标准。

2. 材料采购根据设计要求和工程量清单，及时采购所需的电气材料。

确保材料的质量和数量满足施工需求，并进行合理的储存和管理，以防止损耗和浪费。

3. 施工组织制定施工计划，明确每个施工阶段的任务和时间节点。

组织技术人员、施工人员和监理人员，协调各方工作，确保施工进度和质量控制。

三、施工步骤1. 场地准备与安全在施工开始前，要对施工场地进行彻底的清理和整理。

确保场地平整，无障碍物。

设置警示标志和安全围栏，并配备必要的安全设施和防护用品，以保障人员的安全。

2. 基础建设按照设计要求，进行变电站基础的施工。

包括开挖基坑、浇筑混凝土、安装基础设备等工作。

注重土方开挖和混凝土浇筑的质量控制，确保基础稳固可靠。

3. 安装电气设备根据设计图纸，进行各种电气设备的安装工作。

包括变压器、断路器、接地装置等。

安装过程中，要注意设备的正确连接和固定，确保设备安装牢固可靠。

4. 连接与调试在设备安装完成后，进行电气系统的连接和调试工作。

确保各设备之间的电气连接正确无误，通过仔细检查和测试，消除潜在问题。

5. 高压试验完成连接与调试后，进行高压试验，对电气系统进行全面的测试。

确保设备和系统在额定电压下运行正常，没有渗漏和故障。

6. 配电系统的安装与调试在高压试验合格后，进行配电系统的安装与调试工作。

包括低压开关柜、配电盘、电缆敷设等。

确保配电系统的正常运行，满足电力供应需求。

四、安全注意事项1. 施工人员必须严格按照相关安全操作规程进行工作，佩戴个人防护用品，使用安全工具，遵守操作规范，防止事故发生。

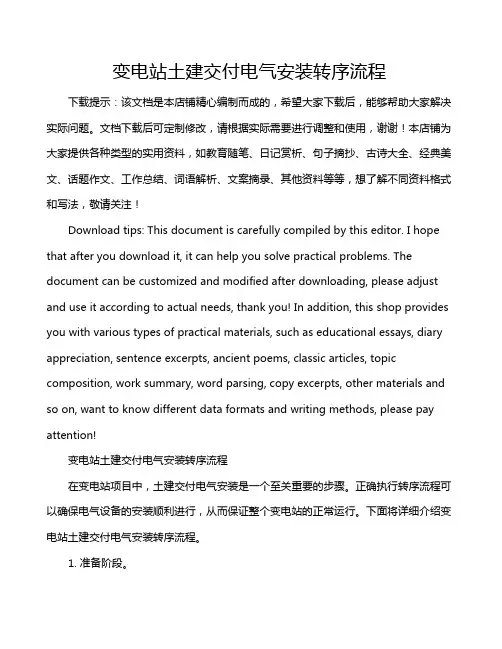

变电站土建交付电气安装转序流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!变电站土建交付电气安装转序流程在变电站项目中，土建交付电气安装是一个至关重要的步骤。

变电站电气施工方案目录1. 变电站电气施工方案概述 (2)1.1 工程概况 (2)1.2 施工组织设计 (3)1.3 安全措施 (4)2. 基础工程 (5)2.1 地基处理 (6)2.2 基础施工 (7)2.3 地下管道敷设 (8)3. 主变压器安装 (10)3.1 设备吊装 (11)3.2 设备组装 (12)3.3 设备调试与验收 (13)4. 配电装置安装 (15)4.1 高压配电装置安装 (16)4.2 低压配电装置安装 (18)4.3 电缆敷设与接线 (19)5. 站房内设备安装 (21)5.1 开关柜安装 (22)5.2 仪表安装 (23)5.3 空调、消防等设备安装 (23)6. 接地及防雷装置安装 (24)6.1 接地装置安装 (25)6.2 防雷装置安装 (26)7. 系统调试与试运行 (28)7.1 系统整体调试 (29)7.2 系统分系统调试 (31)7.3 系统试运行与验收 (32)8. 施工总结与交付 (33)8.1 施工总结报告 (34)8.2 交付文件 (35)1. 变电站电气施工方案概述本变电站电气施工方案旨在为变电站的电气工程施工提供指导，确保工程质量、安全和进度。

本方案涵盖了变电站电气工程施工的各个阶段，包括前期准备、设计、采购、施工、调试、验收等环节。

在编制本方案时，我们充分考虑了国家和行业的相关法规、标准和技术要求，以及变电站的特殊性和复杂性。

本方案的主要内容包括：变电站电气工程施工组织设计、施工现场布置、设备安装与调试、电缆敷设与接线、接地系统设计与施工、照明与监控系统安装、防雷与接地装置设置、消防设施配置、安全防护措施等内容。

通过本方案的实施，将有助于提高变电站电气工程的质量和安全性，降低工程风险，确保变电站的正常运行和使用。

1.1 工程概况本工程为新建变电站电气施工工程，位于（具体地点）的重要电力枢纽区域，旨在提高当地电网的供电可靠性和稳定性。

本变电站的建设规模符合区域发展规划及电力需求预测，遵循国家电力行业标准及最新技术发展趋势。

500kV变电站电气一次设备安装施工方案目录1、适用范围及概述 (1)2、施工依据 (1)3、人员组织 (2)4、主要作业资源 (3)5、施工作业流程 (4)6、施工工艺及要求 (4)7、危险点分析及控制措施 (13)8、安全施工措施 (20)9、环境保护措施 (21)10、安装执行强条 (22)11、标准工艺要求 (23)一、适用范围及概述1.1适用范围本作业指导书适用于牟**00kV变电站工程的一次设备安装施工。

对一次设备安装工程的作业依据、作业资源、作业流程以及作业工序的要求与标准、安全措施等，提出了规范性工艺标准。

1.2工程概述1.2.1 500kV2组避雷器，2组电容式电压互感器；1.2.2 220kV10组避雷器，10组电容式电压互感器；1.2.3 350kV10组避雷器，10组隔离开关，8组电流互感器，2组电压互感器，2组避雷器，2组并联电抗器。

二、施工依据2.1《国家电网公司输变电工程工艺标准库》（基建质量〔2010〕100 号）2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司输变电工程标准工艺示范手册》2.6《国家电网公司十八项电网重大反事故措施（试行》（国家电网生技[2005]400号）2.7《电气装置安装工程质量检验及评定规程》(DL/T516.1-17-2002)2.8《国家电网公司输变电工程标准化作业手册—变电工程分册》2.9《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）2.10《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.11《电气装置安装工程高压电器施工及验收规范》（GB 50147-2010）2.12《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2.13《电气装置安装工程电气设备交接试验标准》（GB50150-2006）2.14《工程建设标准强制性条**程部分》（2006版）2.15《电气装置安装工程起重机电气装置施工及验收规范》（GB 50256-96）2.16《电力金具通用技术条件》(GB/T 2314-2008)2.17《高压绝缘子瓷件技术条件》(GB/T 772-2005)三、人员组织一次设备安装施工由电气一次班负责，一次队内配备施工人员15人，项目副经理**凯，项目总工**田，技术负责人**文，质检负责**晋，安全负责人**山，施工负责人夏志明。

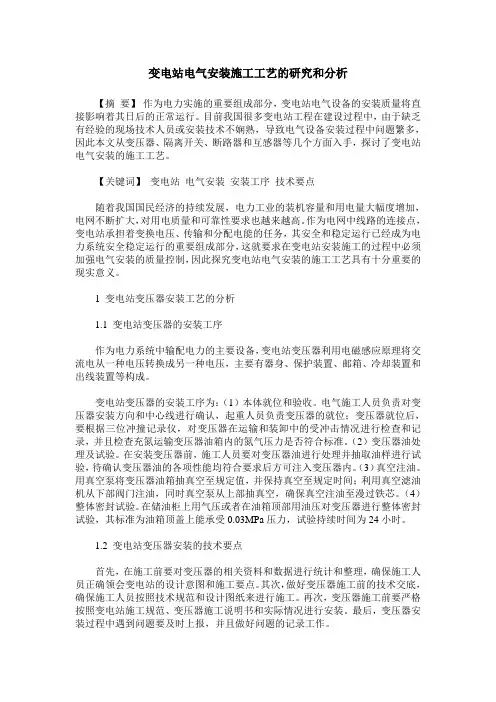

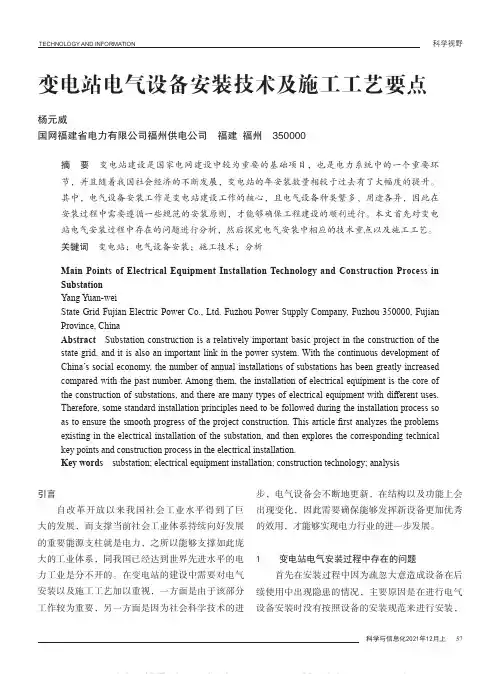

变电站电气安装施工工艺的研究和分析【摘要】作为电力实施的重要组成部分，变电站电气设备的安装质量将直接影响着其日后的正常运行。

目前我国很多变电站工程在建设过程中，由于缺乏有经验的现场技术人员或安装技术不娴熟，导致电气设备安装过程中问题繁多，因此本文从变压器、隔离开关、断路器和互感器等几个方面入手，探讨了变电站电气安装的施工工艺。

【关键词】变电站电气安装安装工序技术要点随着我国国民经济的持续发展，电力工业的装机容量和用电量大幅度增加，电网不断扩大，对用电质量和可靠性要求也越来越高。

作为电网中线路的连接点，变电站承担着变换电压、传输和分配电能的任务，其安全和稳定运行已经成为电力系统安全稳定运行的重要组成部分，这就要求在变电站安装施工的过程中必须加强电气安装的质量控制，因此探究变电站电气安装的施工工艺具有十分重要的现实意义。

1 变电站变压器安装工艺的分析1.1 变电站变压器的安装工序作为电力系统中输配电力的主要设备，变电站变压器利用电磁感应原理将交流电从一种电压转换成另一种电压，主要有器身、保护装置、邮箱、冷却装置和出线装置等构成。

变电站变压器的安装工序为：（1）本体就位和验收。

电气施工人员负责对变压器安装方向和中心线进行确认，起重人员负责变压器的就位；变压器就位后，要根据三位冲撞记录仪，对变压器在运输和装卸中的受冲击情况进行检查和记录，并且检查充氮运输变压器油箱内的氮气压力是否符合标准。

（2）变压器油处理及试验。

在安装变压器前，施工人员要对变压器油进行处理并抽取油样进行试验，待确认变压器油的各项性能均符合要求后方可注入变压器内。

（3）真空注油。

用真空泵将变压器油箱抽真空至规定值，并保持真空至规定时间；利用真空滤油机从下部阀门注油，同时真空泵从上部抽真空，确保真空注油至漫过铁芯。

（4）整体密封试验。

在储油柜上用气压或者在油箱顶部用油压对变压器进行整体密封试验，其标准为油箱顶盖上能承受0.03MPa压力，试验持续时间为24小时。

第1篇一、电气设备安装施工方法1. 设备搬运：在设备搬运过程中，应采用合适的运输工具和搬运方式，确保设备安全、稳定地到达施工现场。

2. 设备就位：根据设备尺寸和重量，选择合适的起吊设备进行就位。

就位时，确保设备与基础之间的水平度和垂直度符合设计要求。

3. 设备固定：采用膨胀螺栓、焊接、锚固等固定方式，确保设备在安装过程中稳定牢固。

4. 设备接线：按照电气设计图纸，采用合适的接线方式，连接设备各部件。

接线过程中，注意线路的绝缘、接头的牢固性。

二、电气线路施工方法1. 线路敷设：根据设计要求，选择合适的线路敷设方式，如直埋、电缆沟、桥架等。

敷设过程中，确保线路整齐、间距合理。

2. 线路连接：采用焊接、螺栓连接、压接等方式，连接线路各部件。

连接过程中，注意绝缘处理和接头的牢固性。

3. 线路试验：敷设完成后，对线路进行绝缘电阻、接地电阻等试验，确保线路符合设计要求。

三、电气自动化控制系统施工方法1. 控制柜安装：按照设计要求，安装控制柜，确保控制柜与基础之间的水平度和垂直度符合设计要求。

2. 线路敷设：采用合适的线路敷设方式，连接控制柜内外的电气元件。

3. 元件安装：按照设计要求，安装控制柜内的电气元件，如继电器、传感器、执行器等。

4. 控制程序编制：根据实际需求，编制控制程序，实现电气自动化控制。

四、电气工程验收方法1. 文件审查：对施工图纸、设计变更、施工记录等文件进行审查，确保符合设计要求。

2. 实地检查：对施工现场的电气设备、线路、控制系统等进行实地检查，确保符合设计要求。

3. 测试：对电气设备、线路、控制系统等进行测试，如绝缘电阻、接地电阻、控制功能等。

4. 验收报告：根据验收结果，编写验收报告，提出整改意见。

总之，电气工程施工方法涉及多个方面，需要根据具体工程情况进行合理选择和实施。

在施工过程中，注重安全、质量和效率，确保电气工程顺利完成。

第2篇随着科技的不断发展，电气工程施工方法也在不断更新和改进。

110kV 变电站二期电气安装工程施工方案4.1 施工技术和资料准备1）收集好与工程有关的资料、文件、信息，包括技术施工图，说明书，设计更改通知单，公司有关的制度、规定、细则、新型施工机具信息等，专人负责、分类保管。

2）作好施工图预审工作，参加由建设单位主持的工程施工设计图纸交底会审。

3）编制施工组织设计（包括：工程总的施工进度计划；施工总平面布置；工程施工的临时设施；工程供水、排水、消防设施等）。

4）在施工图会审交底后，编制精确的电气设备、材料清册以及设备材料供应计划，主动配合，积极协调，及时作好电气设备及施工材料的清点验收，催运催交，存放保管工作。

5）为确保工程施工质量和安全，根据过程特点按照公司施工过程控制要求编写有关的《施工作业指导书》及施工方案，向施工人员进行施工技术交底。

6）视施工过程中具体情况提前组织编制变电所如下的技术资料：•《110kV xx变二期电气施工组织设计》•《110kV xx变二期设备材料清册》•《110kV xx变二期质量检验计划》•《110kV xx变二期构支架吊装方案》•《110kV xx变二期主变压器施工方案》•《110kV xx变二期主变压器交流耐压试验方案》•《110kV xx变二期主变压器局部放电试验方案》•需要编写的新设备、新保护安装调试方案。

4.2 施工材料准备工程的构支架成品清册、设备材料清册中的材料，根据承包合同范围，由公司工程班负责采购、加工，并按工程施工进度计划，检验进场。

（详见设备材料供货计划）4.3施工机具准备1）根据工程的规模、设备情况准备工机具，包括工机具的采购2）主要施工工机具配置：4.4施工力量配置根据本工程的具体情况和建设单位要求，人员配置为管理人员：10人构支架组立人员：8人电气职工：10人试验人员：8人特种人员：12人劳动技工：15人根据110kV XX变二期的扩建工程量及施工计划的安排，电气施工及管理人员核定为63人，施工过程中根据进度情况再作适当调整4.5施工工序总体安排4.5.1 软母线装置安装软母线施工，先检查运至现场的导线、金具、线夹规格、数量、尺寸。

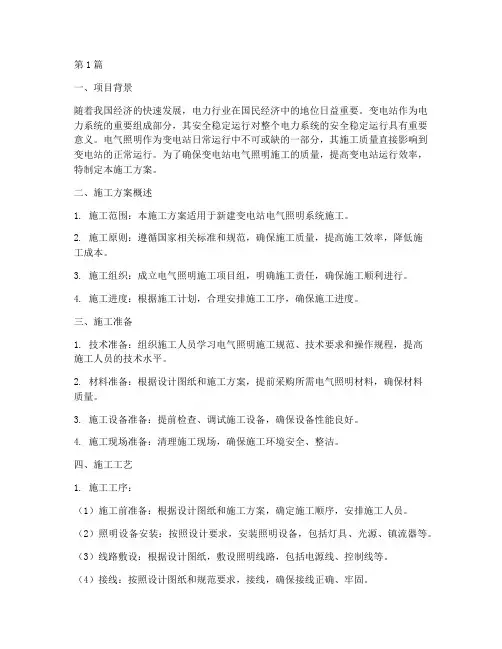

第1篇一、项目背景随着我国经济的快速发展，电力行业在国民经济中的地位日益重要。

变电站作为电力系统的重要组成部分，其安全稳定运行对整个电力系统的安全稳定运行具有重要意义。

电气照明作为变电站日常运行中不可或缺的一部分，其施工质量直接影响到变电站的正常运行。

为了确保变电站电气照明施工的质量，提高变电站运行效率，特制定本施工方案。

二、施工方案概述1. 施工范围：本施工方案适用于新建变电站电气照明系统施工。

2. 施工原则：遵循国家相关标准和规范，确保施工质量，提高施工效率，降低施工成本。

3. 施工组织：成立电气照明施工项目组，明确施工责任，确保施工顺利进行。

4. 施工进度：根据施工计划，合理安排施工工序，确保施工进度。

三、施工准备1. 技术准备：组织施工人员学习电气照明施工规范、技术要求和操作规程，提高施工人员的技术水平。

2. 材料准备：根据设计图纸和施工方案，提前采购所需电气照明材料，确保材料质量。

3. 施工设备准备：提前检查、调试施工设备，确保设备性能良好。

4. 施工现场准备：清理施工现场，确保施工环境安全、整洁。

四、施工工艺1. 施工工序：（1）施工前准备：根据设计图纸和施工方案，确定施工顺序，安排施工人员。

（2）照明设备安装：按照设计要求，安装照明设备，包括灯具、光源、镇流器等。

（3）线路敷设：根据设计图纸，敷设照明线路，包括电源线、控制线等。

（4）接线：按照设计图纸和规范要求，接线，确保接线正确、牢固。

（5）测试：对安装完成的照明系统进行测试，确保照明效果符合要求。

2. 施工要点：（1）照明设备安装：根据设计要求，正确安装照明设备，确保设备固定牢固，安装位置准确。

（2）线路敷设：按照设计图纸，敷设照明线路，确保线路敷设整齐、美观，符合规范要求。

（3）接线：按照设计图纸和规范要求，接线，确保接线正确、牢固，避免短路、接触不良等问题。

（4）测试：对安装完成的照明系统进行测试，包括亮度、色温、照度等，确保照明效果符合要求。

变电站设备安装施工方案一、施工准备1、技术资料准备1.1开工前仔细检查、审核施工图纸，参加施工图交底会审。

1.2编制施工组织设计及工程形象进度计划，报监理、业主审批。

1.3为确保本工程施工质量和安全，根据工程特点，编写有关《施工作业指导书》及技术措施，视工程的具体情况及施工进度要求，在各分项工程开工前出版、发放，并对施工人员进行技术交底。

拟编写的作业指导书有：➢《电力电缆安装作业指导书》➢《电气设备安装作业指导书》➢《电气试验及调试作业指导书》2、工程材料准备2.1本工程主要设备、材料，经业主（监理）、（应业主要求部分设备需经设计确认）确认后订购，业主有特殊要求的材料，需经过检查和试验，主要材料及设备，采购执行厂家验货、运输到现场验货和收料使用程序。

2.2所购物品均应有质量保证文件，进行现场验收货物，合格后方可使用。

2.3现场物资供应按施工总平面布置要求合理存放、保管、使用。

所有物资收验货后做好台账和标识卡片，不允许使用未经检验的物品。

2.4根据工程进度计划制定材料供应计划。

3、施工通讯准备工程开工前现场专用电脑安装送变电工程管理系统，满足施工现场与建设单位及监理的资料及时传递，对外联络主要采用因特网、电话和传真机。

办公设施：现场项目部配备足够的办公桌、椅，配置电脑等办公器材，方便现场办公应用；管理人员配备移动电话，确保施工管理信息联系。

4、施工场地准备项目部：按照业主制定位置，尽量设在施工现场附近，直接、全面地管理施工现场，更有效地发挥项目部的作用，全面控制质量、安全、进度以及成本。

5、施工机械配置5.1根据设备或材料的种类，弄清其运输的重量、外形尺寸及轮廓，选用适当的运输及吊车完成设备转运工作；该项目进入现场的主要施工设备有5吨加长卡车、16吨吊车、5吨铲车、电焊机、液压小车、人力车、手拉葫芦、磨光机、钻床、放线架、滑排、滑车、旋转连接器/拉力表、放线架90度滑排、2＋1转向滑车、V型滑车、直线滑车、光纤熔接仪、摇表、电气试验、继电保护仪器等。

110kV 变电站施工组织设计1、工程概况和特性1.1工程范围及内容：1。

1。

1郑州设计院设计图纸范围内某110kV 变电站高低压电气设备安装。

室外高压设备安装:导线安装；避雷针安装；主变压器安装3台；龙门架安装6架及变压器中心点接地隔离开关;中性点避雷器安装.室内高压设备安装:母线、支柱绝缘子及套管安装；高压成套开关柜安装；电容器电抗器安装；消弧柜、控制柜安装；一次电缆敷设。

低压电气设备安装：母线、支柱绝缘子及套管安装；低压成套配电屏安装.控制室设备安装：整流装置安装；蓄电池组安装；二次回路结线；二次电缆敷设；控制、保护、信号屏台安装。

接地装置安装:接地装置安装； 站内防火部分：消防设施系统安装; 以上安装设备应做的所有试验。

1.1。

2 110kV 变电站与高低压供电线路的安装对接。

2。

1特性:主变压器SFSZ10-2000/110，容量比:100%/100％/100％ YN ，YO,d11；kV .3.6%5.23335%25.111088⨯±⨯±；2、施工现场组织机构为了确保工程质量、高效、有序的工作，本工程实行项目机构负责制。

成立110kV 某变电站新建工程项目管理部.项目经理部的人员由公司各职能部门选派的工作骨干组成，在项目部中承担相应的工作。

对于不能胜任工作或玩忽职守的人员，监理工程师有权提出撤换要求，项目部应根据监理工程师的要求从速完成人员撤换.项目经理部设项目经理、项目总工各一人,下设电气试验室、变电安装班、配电安装班，全面负责工程施工.2。

1 组织机构关系图见附图一。

2.2 工程主要负责人简介见附项目经理表.3、施工方案3。

1 施工准备阶段3。

1。

1 技术准备1）组织相关的专业技术人员进行施工图会审；2）编制工程进度计划及材料和设备需用计划，编制加工件的加工计划，提交详细加工图纸;3）编写主要施工作业指导书并对作业人员进行交底；4)准备好施工安装技术记录、试验报告、开箱记录等各种记录表格;5）对工程施工所需的设备、机具、仪器仪表进行全面检测、维修和保养，确保其能正常工作。

500kV变电站电气安装施工方案项目概述本文档旨在提供500kV变电站电气安装施工方案。

该方案旨在确保变电站的电气设备能够安全、高效地运行，以满足电力需求。

施工步骤以下是500kV变电站电气安装的主要施工步骤：1. 准备工作- 确定施工队伍和负责人员，并安排合理的工作计划。

- 验收所需的电气设备和工具，并进行必要的测试和检查。

- 在施工区域内设置必要的安全措施，确保工人的安全。

2. 安装电缆和导线- 根据设计方案，安装各种电缆和导线，并确保其连接正确无误。

- 进行必要的电气测试，以验证连接的质量和可靠性。

3. 安装变压器和开关设备- 根据施工图纸和设计要求，安装变压器和开关设备。

- 连接电缆和导线到相应的设备，并进行必要的测试和调整。

4. 安装辅助设备- 安装变电站所需的辅助设备，如电表、继电器等。

- 进行必要的检查和调整，确保这些设备能够正常工作。

5. 联调和试运行- 进行电气设备的联调和试运行，并记录相关数据。

- 对设备进行必要的调整和修复，确保其正常工作。

6. 完工和验收- 确保施工过程的所有工作都已完成，并进行最终的清理和整理。

- 进行最终的安全检查和质量验收，并确保通过相关标准和要求。

安全保障为确保变电站电气安装施工过程的安全性，我们将采取以下措施：- 严格遵守国家和地方相关的安全法律法规和规范。

- 培训和教育工人，提高他们的安全意识和技能。

- 设置必要的安全警示标志，并提供必要的个人防护装备。

- 定期检查和维护施工区域内的安全设施和设备。

- 及时处理和报告任何安全事故或风险。

总结本方案列出了500kV变电站电气安装施工的主要步骤，并提出了相应的安全保障措施。

我们将努力确保施工过程高效、安全，并达到预期的质量标准。

如有其他问题或需要进一步的协助，请随时联系我们。

（字数：832字）。

110kV 变电站施工组织设计1、工程概况和特性1.1工程范围及内容：1. 1.1郑州设计院设计图纸范围内某110kV 变电站上下压电气设备安装。

室外高压设备安装：导线安装；避雷针安装；主变压器安装3台；龙门架安装6架及变压器中心点接地隔离开关；中性点避雷器安装。

室内高压设备安装：母线、支柱绝缘子及套管安装；高压成套开关柜安装；电容器电抗器安装；消弧柜、控制柜安装；一次电缆敷设。

低压电气设备安装：母线、支柱绝缘子及套管安装；低压成套配电屏安装。

控制室设备安装：整流装置安装；蓄电池组安装；二次回路结线；二次电缆敷设；控制、保护、信号屏台安装。

接地装置安装：接地装置安装；站内防火局部：消防设施系统安装；以上安装设备应做的所有试验。

1.1.2 110kV 变电站与上下压供电线路的安装对接。

2.1特性：主变压器SFSZ10-2000/110，容量比：100%/100%/100% YN,YO,d11；kV .3.6%5.23335%25.111088⨯±⨯± ；2、施工现场组织机构为了确保工程质量、高效、有序的工作，本工程实行工程机构负责制。

成立110kV 某变电站新建工程工程管理部。

工程经理部的人员由公司各职能部门选派的工作骨干组成，在工程部中承当相应的工作。

对于不能胜任工作或玩忽职守的人员，监理工程师有权提出撤换要求，工程部应根据监理工程师的要求从速完成人员撤换。

工程经理部设工程经理、工程总工各一人，下设电气试验室、变电安装班、配电安装班，全面负责工程施工。

2.1 组织机构关系图见附图一。

2.2 工程主要负责人简介见附工程经理表。

3、施工方案3.1 施工准备阶段3.1.1 技术准备1〕组织相关的专业技术人员进展施工图会审；2〕编制工程进度方案及材料和设备需用方案，编制加工件的加工方案，提交详细加工图纸；3〕编写主要施工作业指导书并对作业人员进展交底；4〕准备好施工安装技术记录、试验报告、开箱记录等各种记录表格；5〕对工程施工所需的设备、机具、仪器仪表进展全面检测、维修和保养，确保其能正常工作。

110kV变电站二期电气安装工程施工方案4。

1 施工技术和资料准备1）收集好与工程有关的资料、文件、信息，包括技术施工图，说明书，设计更改通知单,公司有关的制度、规定、细则、新型施工机具信息等，专人负责、分类保管.2）作好施工图预审工作，参加由建设单位主持的工程施工设计图纸交底会审.3）编制施工组织设计（包括：工程总的施工进度计划;施工总平面布置；工程施工的临时设施；工程供水、排水、消防设施等）。

4）在施工图会审交底后，编制精确的电气设备、材料清册以及设备材料供应计划，主动配合，积极协调,及时作好电气设备及施工材料的清点验收，催运催交，存放保管工作。

5）为确保工程施工质量和安全,根据过程特点按照公司施工过程控制要求编写有关的《施工作业指导书》及施工方案，向施工人员进行施工技术交底.6)视施工过程中具体情况提前组织编制变电所如下的技术资料:●《110kV××变二期电气施工组织设计》●《110kV××变二期设备材料清册》●《110kV××变二期质量检验计划》●《110kV××变二期构支架吊装方案》●《110kV××变二期主变压器施工方案》●《110kV××变二期主变压器交流耐压试验方案》●《110kV××变二期主变压器局部放电试验方案》●需要编写的新设备、新保护安装调试方案。

4。

2 施工材料准备工程的构支架成品清册、设备材料清册中的材料，根据承包合同范围，由公司工程班负责采购、加工,并按工程施工进度计划，检验进场.（详见设备材料供货计划）4。

3 施工机具准备1）根据工程的规模、设备情况准备工机具，包括工机具的采购.2)主要施工工机具配置：4。

4 施工力量配置根据本工程的具体情况和建设单位要求，人员配置为管理人员:10人构支架组立人员：8人电气职工：10人试验人员:8人特种人员:12人劳动技工：15人根据110kV××变二期的扩建工程量及施工计划的安排,电气施工及管理人员核定为63人，施工过程中根据进度情况再作适当调整.4.5 施工工序总体安排4。

第1篇一、总则为了确保变电站安装施工安全、高效、优质，保障电力系统安全稳定运行，特制定本规程。

本规程适用于变电站的安装施工全过程，包括设备安装、调试、验收等环节。

二、施工准备1.施工人员：施工人员应具备相应的资质，熟悉变电站安装施工技术要求，经过专业培训，掌握安全操作规程。

2.施工材料：根据施工图纸和技术规范，准备齐全的施工材料，确保材料质量符合国家相关标准。

3.施工设备：配备齐全的施工设备，如吊车、叉车、卷扬机、切割机、焊接机等，并确保设备完好、安全可靠。

4.施工方案：编制详细的施工方案，明确施工工艺、质量控制、安全措施等内容。

三、施工过程1.基础施工（1）测量放线：根据设计图纸，进行基础放线，确保基础位置准确。

（2）基础浇筑：按照设计要求，进行基础浇筑，确保基础强度和稳定性。

（3）基础检查：基础浇筑完成后，进行基础检查，确保基础质量符合设计要求。

2.设备安装（1）设备进场：设备进场前，进行设备验收，确保设备质量符合国家相关标准。

（2）设备吊装：按照施工方案，使用吊车进行设备吊装，确保设备安装位置准确。

（3）设备就位：将设备安装在预定位置，调整设备水平度和垂直度。

（4）设备固定：使用螺栓、锚杆等固定设备，确保设备牢固可靠。

3.电缆敷设（1）电缆选型：根据设计要求，选择合适的电缆类型和规格。

（2）电缆敷设：按照施工方案，进行电缆敷设，确保电缆排列整齐、间距合理。

（3）电缆连接：按照规范要求，进行电缆连接，确保连接质量。

4.二次回路施工（1）电缆桥架安装：按照设计要求，安装电缆桥架，确保桥架水平度和垂直度。

（2）二次回路施工：按照施工方案，进行二次回路施工，确保回路正确、可靠。

（3）二次回路调试：对二次回路进行调试，确保二次回路功能正常。

5.调试与验收（1）设备调试：按照施工方案，对设备进行调试，确保设备运行正常。

（2）系统调试：对整个变电站系统进行调试，确保系统功能正常。

（3）验收：按照国家相关标准和规范，对变电站进行验收，确保变电站质量符合要求。

110kV变电站电气安装工程施工技术及质量控制摘要：在变电站工程建设过程中，建设质量是不可缺少的组成内容，对变电站工程建设质量有着直接影响。

同时，电气设备也是变电站运行过程中不可缺少的组成内容，保证电气设备安装质量是变电站安全运行的前提条件。

但当前很多大型电气设备安装技术依然处于探索发展时期，由于施工人员的技术能力有限，导致110kV变电站在实际安装过程中出现了一系列问题。

对此本文将针对110kV变电站电气安装中的问题进行分析，并提出关键安装施工技术要点和质量控制措施。

关键词：110kv变电站；电气安装工程；二次接线安装；质量控制1 工程概况110kV金田站#1主变更换工程，现#1主变容量40MVA，已经投运多年，随着金田站供电负荷不断的增长，现需更换成63MVA的变压器。

主要工作内容：拆除#1主变40MVA及10kV母线桥、穿墙套管、拆除10kVI段开关柜#1PT柜至F5(706)开关柜母线桥、#1PT柜主母线、10kV#1变低进线柜母线桥、10kV#1变低501开关柜、10kV#1变低CT柜，拆除#1主变相关二次电缆及端子箱等；在#1主变原基础位置重建主变基础及母线桥支柱，更换新装#1主变63MVA及10kV母线桥、穿墙套管、10kVI段开关柜#1PT柜至F5(706)开关柜母线桥、#1PT柜主母线、10kV#1变低进线柜母线桥、10kV#1变低501开关柜、10kV#1变低CT柜，新装主变端子箱及敷设相关二次电缆，更换#1主变变高侧引下线。

110kV配电装置采用单母线分段接线方式，本期更换主变不改变原有接线方式。

相邻#2主变设备带电运行，施工过程要注意与带电设备保持1.5米以上的安全距离。

2 110KV变电站电气工程安装问题2.1电缆敷设不规范110kV变电站二次接线设备在实际应用过程中存在电线数量繁、线路标识复杂以及电缆线屏蔽工作困难等问题。

所以在变电站电气设备安装过程中，要求电缆线必须要排列整齐[1]。
