电路故障的判断方法
判断电路故障的方法可以包括以下几个方面：
1. 观察：仔细观察电路是否有烧焦、烟雾、异响等异常情况，检查电路元件是否松动、过热或破损。
2. 测试电压：使用电压表测量各个关键点之间的电压，比较实际测量值与设计值之间的差异。
3. 测试电流：使用电流表测量电路中的电流，比较实际测量值与设计值之间的差异。
如果电流值异常高或为零，可能意味着电路存在故障。
4. 故障排除法：根据电路的结构和原理，逐一排除可能存在故障的部分。
例如，可以通过断开电路中的连接点来确定故障是否在该部分。
5. 多重对比法：将正常工作的电路与故障的电路进行对比，逐一比较各个元件和连接的差异，找出可能存在故障的部分。
6. 使用仪器设备：如示波器、信号发生器、频谱仪等来对电路进行详细的测量和分析，以确定故障位置。
需要注意的是，判断电路故障需要具备一定的专业知识和经验，对于不熟悉的人
来说，最好由专业人士进行检修和维修。
此外，也要确保在进行任何操作之前，电路中的电源已经断开，并且按照安全操作规程进行操作。
判断电路故障的五种方法哎呀，这电路出了问题可咋整啊？别着急，我这就来给你支招，让你轻松判断电路故障的五种方法！我们来说说第一种方法：看一看，闻一闻。
这个方法可简单了，就是检查电路有没有烧焦的味道，看看有没有短路的现象。
如果你闻到了一股糊味，那可就得小心了，可能是电路出了问题。
这个方法并不适用于所有情况，但是有时候还是能起到一定的作用的。
接下来，我们来说说第二种方法：摸一摸，摇一摇。
这个方法主要是用来检查电路是否有松动的地方。
你可以用手轻轻摸一下电路的接线处，看看有没有松动的感觉。
如果有的话，那就说明可能是因为接触不良导致的故障。
至于摇一摇的方法，其实就是在通电的情况下，用手来回晃动电路，看看有没有异常的声音。
如果有的话，那就说明可能是因为元器件松动或者损坏导致的故障。
第三种方法：测一测，试一试。
这个方法主要是用来检查电路的电压、电流等参数是否正常。
你可以用万用表来测量一下电路的电压、电流等参数，看看是否在正常范围内。
如果不在正常范围内，那就说明可能是因为电路出现了故障。
这个方法需要一定的电子基础知识，不过只要你稍微学一下，就能轻松掌握了。
第四种方法：换一换，调一调。
这个方法主要是用来检查电路中的元器件是否损坏或者老化。
你可以尝试更换一下电路中的元器件，看看是否能够解决问题。
你还可以尝试调整一下电路的连接方式，看看是否能够解决问题。
这个方法需要一定的动手能力，但是只要你肯下功夫，就能轻松解决问题。
我们来说说第五种方法：请一请专业人士。
这个方法主要是在前面四种方法都无法解决问题的时候使用的。
如果你对电子知识不是很了解，那么最好还是请一位专业人士来帮忙解决吧。
他们有丰富的经验和专业的知识，能够快速找到问题的所在，并且给出有效的解决方案。
判断电路故障的方法有很多种，但是最重要的是要勇于尝试和不断学习。
只有这样，你才能成为一个真正的电子达人！。
判断电路故障的五种方法作为现代人，我们都十分依赖电器设备，但是随着使用年限的增加或者其他原因，电器设备往往也会出现各种故障，而判断电路故障是我们必须要学会的技能。
接下来，我将为大家介绍五种常见的判断电路故障的方法。
方法一：使用万用表进行电路测试万用表是一种多功能电器测试仪器，通过万用表可以快速地检测电器的各种参数，如电阻、电压、电流等。
因此，使用万用表可以快速进行电路简单故障的检测。
在使用万用表测试电路时，需要先将万用表选择到合适的测试模式，然后依次测量电路的各个部分，例如电源、开关、灯泡等，通过观察测试结果可以初步判断故障出现的位置。
方法二：通过短路检测判断故障位置当电路出现短路时，通常会发生过载保护或自动断电等现象，这时可以通过短路检测的方法来判断故障位置。
为了进行短路检测，需要拆开电路中的每个元器件，并依次进行测量，以确认到底哪个元器件出现了短路现象。
常见的短路检测方法包括使用可靠的电路测试仪进行测量，或者使用极性测试仪进行测试。
方法三：按照故障类型进行分类在日常使用过程中，电路故障种类繁多，我们可以根据故障类型进行分类。
例如：电路中断、电路短路、电路中继、元器件老化等问题，我们可以针对不同的故障类型采取不同的应对方法。
当遇到电路问题时，我们应当仔细观察故障的表现形式，并根据经验判断故障类型，然后采取相应的解决方法来解决问题。
方法四：通过电路的外观检查故障在判断电路故障时，电路的外观也是一个很重要的检查点。
当检测电路时，我们需要注意电线的颜色、线路的连接状态，是否有烧损等现象。
通常来讲，线路连接部分外露或未固定也会成为电路故障的原因之一。
因此，如果出现线路连接部分存在问题，我们可以通过拆下来后加以修复、替换等方式来解决问题。
方法五：使用专业的电器故障诊断仪器如果我们需要更加精确地判断电器故障，建议使用专业的电器故障诊断仪器。
这些仪器的检测性能和精度都较高，能够针对电器故障进行全面、深入的检测和分析。
水泵三线水流开关好坏的判断方法嘿，大家知道怎么判断水泵三线水流开关的好坏吗？这可太重要啦！
首先，来看看具体的步骤吧。
先把水泵电源关掉，这可是非常关键的一步哦，可不能马虎！然后呢，用万用表电阻档测量水流开关的三根线，正常情况下应该是两根线相通，另一根线与它们不通。
如果测量结果不是这样，那很可能开关就有问题啦。
但要注意哦，测量的时候一定要仔细认真，别出差错呀！在操作过程中，也要小心别碰到其他电器元件，以免造成不必要的损坏。
说到这个过程中的安全性和稳定性，那可真是不能忽视呀！我们在操作的时候，严格按照步骤来，就能最大程度保证安全。
而且这样准确的判断，也能让我们后续使用水泵的时候更加稳定可靠呀，难道不是吗？
那水泵三线水流开关的应用场景可多啦！比如在一些工业生产中，它能确保水流的正常供应，保证生产的顺利进行。
在生活中，像一些供水系统也少不了它。
它的优势就在于能够及时准确地检测水流情况，哎呀，这可真是太方便啦！
我就遇到过一个实际案例哦。
有一次一个工厂的水泵出了问题，怎么都抽不上水来，大家都着急得不行。
后来一检查，发现就是水流开关坏了呀！换上新的之后，立马就恢复正常啦，你说神奇不神奇！这就很好地展示了它在实际应用中的重要效果呀。
所以呀，学会判断水泵三线水流开关的好坏真的太重要啦，大家可一定要重视起来呀！。

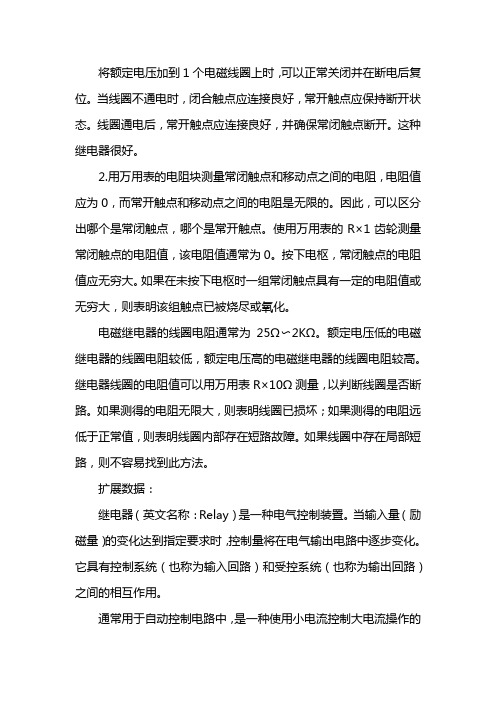

将额定电压加到1个电磁线圈上时，可以正常关闭并在断电后复位。
当线圈不通电时，闭合触点应连接良好，常开触点应保持断开状态。
线圈通电后，常开触点应连接良好，并确保常闭触点断开。
这种继电器很好。
2.用万用表的电阻块测量常闭触点和移动点之间的电阻，电阻值应为0，而常开触点和移动点之间的电阻是无限的。
因此，可以区分出哪个是常闭触点，哪个是常开触点。
使用万用表的R×1齿轮测量常闭触点的电阻值，该电阻值通常为0。
按下电枢，常闭触点的电阻值应无穷大。
如果在未按下电枢时一组常闭触点具有一定的电阻值或无穷大，则表明该组触点已被烧尽或氧化。
电磁继电器的线圈电阻通常为25Ω〜2KΩ。
额定电压低的电磁继电器的线圈电阻较低，额定电压高的电磁继电器的线圈电阻较高。
继电器线圈的电阻值可以用万用表R×10Ω测量，以判断线圈是否断路。
如果测得的电阻无限大，则表明线圈已损坏；如果测得的电阻远低于正常值，则表明线圈内部存在短路故障。
如果线圈中存在局部短路，则不容易找到此方法。
扩展数据：继电器（英文名称：Relay）是一种电气控制装置。
当输入量（励磁量）的变化达到指定要求时，控制量将在电气输出电路中逐步变化。
它具有控制系统（也称为输入回路）和受控系统（也称为输出回路）之间的相互作用。
通常用于自动控制电路中，是一种使用小电流控制大电流操作的“自动开关”。
因此，它在电路中起着自动调节，安全保护和转换电路的作用。
电气符号和联系方式：继电器线圈在电路中由矩形框符号表示。
如果继电器有两个线圈，请画两个平行的矩形框。
同时，继电器的文字符号“J”应标记在矩形框内或矩形框旁。
有两种表达继电器触点的方法：一种是将它们直接画在矩形框的一侧，这样更直观。
另一种是根据电路连接的需要将每个触点引入其自己的控制电路。
通常，在同一继电器的触点和线圈旁边会标记相同的文本符号，并且对触点组进行编号以显示差异。
继电器触点有三种基本形式：1.当动态闭合（常开）（H型）线圈未通电时，两个触点断开，带电后，两个触点闭合。
继电器怎么测量好坏对于继电器的检查不能只通过测量线圈的电阻值来判断好坏，要通过多种方法来检测继电器的好坏。
①;通过万用表的电阻挡测量控制部分线圈的电阻是否符合标准，如果不符合更换继电器。
②;在不给继电器通电的状态下，用万用表的电阻挡测量触点（输出端）是否导通，如果导通，说明继电器损坏，更换继电器。
③;将继电器接入电路中，使继电器工作，此时用万用表的电阻挡测量输出端的电阻是否很小（接近0），如果测量发现电阻触点电阻无穷大或者阻值超过标准值则说明继电器出现故障需要更换。
1、测线圈电阻：可用万用电表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
继电器线圈的阻值和它的工作电压及工作电流有非常密切的关系，通过线圈的阻值可以计算出它的使用电压及工作电流。
2、测触点电阻：用万用表的电阻档，测量常闭触点与动点电阻，其阻值应为0，如电阻大或不稳定，说明触点接触不良；而常开触点与动点的阻值就为无穷大如有电阻值，则为触点粘连。
由此可以区别出那个是常闭触点，那个是常开触点以及继电器是否良好（尤其是用过的继电器）。
3、测量吸合电压和吸合电流：用可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
3、测量释放电压和释放电流：也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流。
一般情况下，继电器的释放电压约在吸合电压的10～50%，如果释放电压太低（小于1/10的吸合电压）时则不能正常使用了，这样会对电路的稳定性造成威胁使工作不可靠。
继电器怎么检查好坏最简单的方法是1.先用万用表检查继电器的吸引线圈是否断路，外观是否发黑（发黑就是烧了）2.检查各组触头是否通路，触头是否粘连，3.活动铁芯连带触头组上下活动是否灵活。
经过上述检查都正常的话，那该继电器就是好的。
开关插座断路器检测标准及方法1、适用范围用于交流50Hz或60Hz，额定电压不超过250V，额定电流不超过63A，开关、插座、空气断路器的通断能力和电气寿命的检测。
2、检测依据2.1《电气附件家用及类似场所用过电流保护断路器第一部分：用于交流的断路器》GB/T10963.1-20202.2《家用和类似用途固定式电气装置的开关第1部分：通用要求》GB/T16915.1-20142.3《家用和类似用途插头插座第1部分：通用要求》GB/T2099.1-20213、技术指标3.1开关通断能力开关以1.1倍额定电压和1.25倍额定电流进行试验开关要进行200次操作，操作速率要均匀额定电流不超过10A的开关，每分钟30次操作；额定电流超过10A但小于25A的开关，每分钟15次操作；额定电流不小于25A的开关，每分钟7.5次操作3.2开关正常操作试验用的操作次数本页此处无正文3.3插座分断容量将插头插入拔出插座50次（100个行程），插拔速率为：对额定电流不大于16A、额定电压不大于250V的电器附件，每分钟30个行程；对其他电器附件，每分钟15个行程试验电压是额定电压的1.1倍。
试验电流是额定电流的1.25倍。
3.4插座正常操作将插头插入和拔出插座5000次（10000个行程），插拔的速率为：对额定电流不大于16A，额定电压小于等于250V的电器附件，每分钟30个行程；对其他电器附件，每分钟15个行程。
3.5断路器的机械和电气寿命试验试验电压是额定电压，试验电流是额定电流。
（对于额定电压230/400V的单极断路器，试验应在较低的电压下进行。
）断路器应在额定电流下经受4000次操作循环。
每次操作循环包括一次接通操作和紧接着的一次分断操作。
对与额定电流小于等于32A的断路器，操作频率应为每小时240次操作循环。
在每一次操作循环中，断路器应保持在断开位置至少13s。
对于额定电流大于32A的断路器，操作频率应为每小时120次操作循环。
检测电源好坏方法脱机带电检测通常情况下，在待机状态下的PS-ON和PW-OK的两路电源信号，一个是高电平，另一个是低电平，插头9脚只输出+5VSB电压，只要用万用表测量电压是否到了参数值，就可判断出问题的结果。
人为唤醒电源检测用一根细导线（如用回形针、细铜丝、铁丝或者镊子）把ATX插头的14脚PS-ON（唯一的绿色的线）和另一端的第3、5、7、13、15、16、17脚中的任一短脚（黑色的线）连接，这是ATX电源在待机状态下人为的唤醒启动，这时PS-ON信号应该为低电平，PW-OK、+5VSB信号应该为高电平，最重要的是开关电源风扇是否会旋转，如果旋转说明电源应该没有问题（在没有万用表的情况下这是判断电源是否损坏的最直接的方法）。
如果电源基本正常，在加电的情况下，将万用表调至直流20V档位，根据你的主板说明书上主板电源插座的标称电压进行测量。
最好使用数字表，观察电压大小及波动情况就可以判断电脑电源的好坏了。
一般的正规厂家都通过了一些安全认证机构的认证。
中国的安全认证机构CCEE，主要包括爬电距离要求，抗电强度要求，漏电流要求，温度、电子干扰要求。
爬电距离要求是指沿绝缘表面测得的两个导电元器件之间或导电元器件与设备界面之间的最短距离。
抗电强度要求是指在交流输入线之间和交流输入与机壳之间有零电压加到交流1500伏和直流2200伏的时候，不击穿或拉电弧为品质合格。
漏电压要求是指开关电源的漏电流在260伏交流输入下不应超过3.5mA。
温度要求是指机箱电源内部温升不应该超过65℃。
电子干扰分为传导干扰和辐射干扰两种，传导干扰通过电源线传播，频率为30兆赫兹以下，主要干扰音频音频段，如启动电源时附近的电视，音响等等家用电器可能不能正常使用，这就是传导干扰的影响，而辐射干扰由于有电源罩的屏蔽作用，对电脑主机本身的影响并不是很大。
在机箱电源选购的实际操作过程中，可以从以下几点入手：一、外观检查。
由于散热片在机箱电源中作用巨大，影响到整个机箱电源的功效和寿命，所以要仔细检查一下电源的散热片是否够大。
十种常用的控制电器的电气符号一、引言在电气工程中，控制电器是不可或缺的一部分。
控制电器的作用是控制电路的开关、保护电路等。
而电气符号则是控制电器的重要表现形式。
本文将介绍十种常用的控制电器的电气符号。
二、常用的控制电器1. 开关开关是最基本的控制电器。
其主要作用是打开或关闭某个电路。
在电气符号中，开关通常表示为一个圆形或矩形，并带有一个箭头，表示其打开或关闭状态。
2. 保险丝保险丝是一种用于保护电路安全的装置。
当电流超过额定值时，保险丝会断开，以避免设备损坏或火灾等事故发生。
在电气符号中，保险丝通常表示为一个矩形，并带有一个波浪线和两个箭头。
3. 继电器继电器是一种能够实现远距离控制的装置。
其主要作用是将小信号转换为大信号，并通过触点实现对其他设备的控制。
在电气符号中，继电器通常表示为一个矩形，并带有两个箭头和一个弯曲的线。
4. 电磁铁电磁铁是一种通过电流产生磁场并实现对其他设备的控制的装置。
在电气符号中，电磁铁通常表示为一个带有两个弯曲线的矩形，并带有一个箭头。
5. 传感器传感器是一种能够将物理量转换为电信号的装置。
其主要作用是检测环境中的温度、湿度、光强等物理量，并将其转换为电信号进行处理。
在电气符号中，传感器通常表示为一个带有箭头和波浪线的矩形。
6. 计时器计时器是一种能够实现定时开关功能的装置。
其主要作用是根据预设时间自动控制设备的开关状态。
在电气符号中，计时器通常表示为一个带有钟表图案和箭头的矩形。
7. 按钮按钮是一种能够实现手动控制设备开关状态的装置。
在电气符号中，按钮通常表示为一个圆形或矩形，并带有一个箭头或者字母“S”。
8. 信号灯信号灯是一种能够显示设备工作状态或警示信息的装置。
在电气符号中，信号灯通常表示为一个圆形或矩形，并带有一个箭头或者字母“L”。
9. 开关电源开关电源是一种能够将交流电转换为直流电的装置。
在电气符号中，开关电源通常表示为一个带有波浪线和箭头的矩形。
10. 变压器变压器是一种能够实现电压变换的装置。
如何检测电路中的故障和短路电路故障和短路是电子领域中常见的问题，给电路的正常工作带来了障碍。
因此，了解如何检测电路中的故障和短路是非常重要的。
本文将介绍几种常用的方法和工具，帮助您准确、快速地检测和解决电路中的故障和短路问题。
一、使用万用表检测故障万用表是一种便捷且常用的工具，可用于测量电阻、电流和电压等。
以下是使用万用表检测电路故障和短路的步骤：1. 确保电路处于断电状态。
2. 将万用表设置为电阻测量模式，并选择合适的量程。
3. 将一个探针连接到电路的一个端点，将另一个探针连接到电路的另一个端点。
4. 观察万用表上的读数，如果显示为无穷大（∞），则表示电路中不存在短路或故障。
如果读数为接近零的值，则意味着电路存在问题。
二、使用断路器和保险丝检测短路断路器和保险丝是电路中的安全装置，可防止电流过大而导致设备烧毁或火灾等事故。
当电路发生短路时，断路器会跳闸或保险丝会熔断，切断电路。
以下是使用断路器和保险丝检测短路的步骤：1. 检查电路中的断路器或保险丝是否被跳闸或熔断。
如果是，这可能意味着电路中存在短路问题。
2. 将跳闸的断路器或熔断的保险丝复位。
如果断路器再次跳闸或保险丝再次熔断，则说明电路中存在问题。
3. 逐个排查电路中的元器件，将其分离或更换，并不断尝试复位断路器或保险丝，直到找到引起短路的元器件。
三、使用焊接检查电路连接问题焊接是电子设备制造中常用的连接方式，如果焊接有问题，可能导致电路故障或短路。
以下是使用焊接检查电路连接问题的步骤：1. 检查焊接点是否均匀、光亮且没有冷焊现象。
如果焊接点不均匀或出现冷焊，可能引起电路故障。
2. 检查焊盘和焊接引脚之间是否有接触不良或断开的情况。
如果焊盘与焊接引脚之间没有牢固的连接，可能导致电路不正常工作或短路。
3. 可以使用显微镜来检查小尺寸元件的焊接情况，以确保焊接质量良好。
四、使用逻辑分析仪检测数码电路逻辑分析仪可用于检测和分析数字电路的信号和时序。
