最新(常用低压电器)

常用低压电器简述低压电器一般指工作电压低于1 000 V的电器。

机床常用低压电器在机床控制电路中主要起通断、控制、保护、调节等作用。

低压电器分为手动电器和自动电器两类。

手动电器是由工作人员手动操作的，这类电器包括刀开关、组合开关、铁壳开关和按钮等。

自动电器是按照指令、信号或某个物理量的变化而自或动作的。

这类电器有各种继电器、接触器等，还有起保护作用能电器，如熔断器等。

一、开关开关通常是指用手操纵，对电路进行接通或断开的一种控制电器。

1．刀开关它是一种应用广泛、结构简单的手动电器。

刀极数目有二极和三极两种，如图5—1a 所示是二极刀开关的结构图及符号。

在瓷质底座上装有静插座，安装熔丝的接头和带瓷质手柄的闸刀等。

胶盖罩住刀片和静插座，当电源被切断时，它能熄灭刀片和静插座之间产生的电弧，防止电弧烧伤操作人员。

安装刀开关时应将电源线接在静插座上，将用电器接在刀开关的出线端。

这样在分闸时，刀片和熔丝不会带电，以保证装换熔丝和维修用电器的人员安全。

刀开关主要用于接通和切断电路或隔离电源。

常用的刀开关有1HK ，2HK 系列胶盖瓷底刀开关，它们的额定电压为交流380 V ，额定电流有15 A ，30 A 和60 A 三种。

长期使用的刀开关，刀口部分易被电弧灼伤，严重灼伤的刀开关应及时更换。

应正确使用熔断器(见后面单元)，如果出现熔断器连接部分、导线连接部分氧化、烧黑的部分，要进行清理，必要时进行更换。

严禁在没有盖好开关盖的情况下，接通或断开有负载电路。

操作刀开关时不能动作迟缓，犹豫不决。

动作越慢，越容易出电弧，影响开关使用寿命，容易出危险。

2．铁壳开关铁壳开关又叫负荷开关。

如图5—2所示，铁壳开关主要由动闸刀、速断弹簧、刀座、操作手柄、熔断器等组成。

将这些元件装在一个铁壳内，所以称为铁壳开关。

速断弹簧能迅速将动闸刀从刀座拉开，使电弧迅速拉长而熄灭。

在操作手柄一侧的铁壳边上有一凸肋，它的作用是当开关接通时，铁壳盖不能打开；而铁壳盖打开时，开关不能合闸，以保证安全。

电气控制系统常用低压电器：接触器，继电器，熔断器，主令电器，自动空气断路器。

电器：一种能控制电的工具；
低压电器：工作在交流电压1500V，直流电压1200V以下电路中的电气设备；
接触器：用来接通或切断电动机或其他负载主电路的一种控制器，一般分为交流接触器和直流接触器；
继电器：一种根据特定形式的输入信号而动作的自动控制电器，起分类为较多，（与接触器不同主要是因为：他用于反应控制信号，起出点通常接在控制电路中）；
熔断器：一种利用熔化作用而切断电路的保护电器，主要由熔体和熔断管两部分组成；
主令电器：在自动控制系统中，用于发送或转换控制指令的电器，常用的主令电器有控制按钮、万能转换开关、朱令控制器、行程开关、接近开关；
自动空气断路器：又称为自动空气开关或自动开关，他相当于刀开关、熔断器、热继电器和欠电压继电器的组合，是一种自动切断电路故障用的保护电器，（与接触器不同的是：他允许切断短路电流，但允许造作次数较低）。

常用低压电器介绍
一、交流接触器
交流接触器的主要用途是接通和分断电路，按电路的工作原理不同又可分为交流接触器和直流接触器两类。

在交流电路中，当接通电源时，触头之间产生电磁作用而闭合，实现接通和分断；在断开电源时，触头之间没有任何接触而直接断开，实现切断和闭合。

按其工作原理可分为单极、单相、三相三种类型。

目前常用的是单极和单相。

二、开关
开关也叫断路器，是指能在规定的试验条件下，迅速切断和接通电路的开关设备。

在正常工作中能分断零序电流和过电流保护；在规定的试验条件下能接通或分断正常条件下无法接通或分断的电路。

它广泛应用于电力、冶金、石油化工等部门，是保障生产安全、提高经济效益必不可少的电气设备之一。

三、熔断器
熔断器是一种自动熔断器，它一般与熔断丝相连接，可以起到保护电器和线路的作用。

它具有一定的过载能力。

它分单熔断器和双熔断器两种，在正常情况下均用于线路过载保护，但在电路严重过载或短路时，双熔断器中的熔芯先熔断而使电路断开。

—— 1 —1 —。

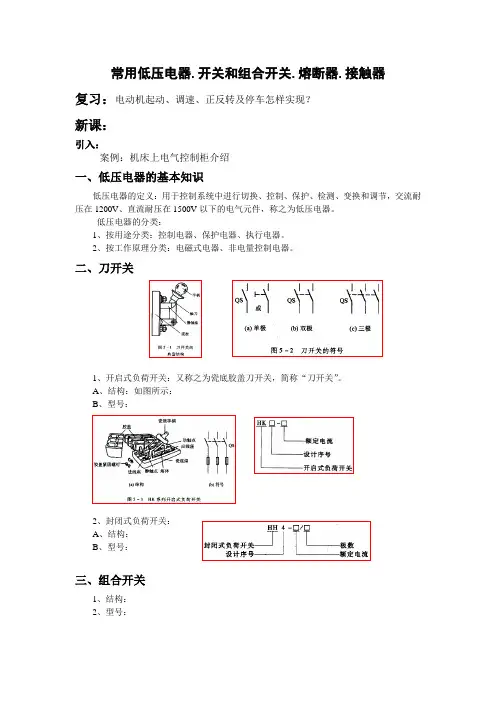

常用低压电器.开关和组合开关.熔断器.接触器复习：电动机起动、调速、正反转及停车怎样实现？新课：引入：案例：机床上电气控制柜介绍一、低压电器的基本知识低压电器的定义：用于控制系统中进行切换、控制、保护、检测、变换和调节，交流耐压在1200V、直流耐压在1500V以下的电气元件，称之为低压电器。

低压电器的分类：1、按用途分类：控制电器、保护电器、执行电器。

2、按工作原理分类：电磁式电器、非电量控制电器。

二、刀开关1、开启式负荷开关：又称之为瓷底胶盖刀开关，简称“刀开关”。

A、结构：如图所示：B、型号：2、封闭式负荷开关：A、结构：B、型号：三、组合开关1、结构：2、型号：四、熔断器熔断器是一种用于短路保护的电器。

具有结构简单、便宜、维护方便。

1、结构和工作原理1、结构：2、工作原理：是利用金属导体串联在被保护电路中，当电路发生短路、过流故障时，自身产生的热量使熔体熔断，达到分断电路与电源的联系，起到保护作用。

2、常用的低压熔断器有半封闭插入式、无填料封闭管式、有填料封闭管式、自复式四种。

1、RC1A系列插入式熔断器：A、型号：B、结构：C、用途：在380V低压电路中，电流200A以下环境中，作短路保护。

2、RL1系列螺旋式熔断器：是属于有填料封闭管式。

A、结构：B、用途：RL1系列熔断器广泛用于控制箱、配电屏、机床设备及振动大的场合，在500V、200A以下的电路中作短路保护。

3、RM10系列无填料封闭管式熔断器A、结构：B、用途：主要用于交流380V、直流440V以下，动力网络和成套设备中，作导线、电缆及大容量电气设备作短路保护。

C、型号：4、RT0系列有填料封闭管式熔断器：A、结构：B、型号：C、用途：同RM10系列。

5、快速熔断器：用于半导体器件的保护，具有熔断速度快的特性，6、自复式熔断器：它是一种限流电器，可多次重复使用，其本身不具备分断能力，与断路器串联使用时，能提高断路器的分断能力。

常用低压电器基本介绍常用低压电器基本介绍低压电器是指额定电压在1000伏及以下的电气设备。

在我们的生活和工作中，低压电器扮演着重要的角色。

它们广泛应用于家庭、商业和工业领域，为我们提供了便利和舒适。

常用的低压电器包括电灯、电风扇、电视机、洗衣机、冰箱、空调等家用电器，以及配电开关、保险丝、断路器、接触器等工业电器。

下面我将对一些常见的低压电器进行简要介绍。

首先，电灯是我们生活中最常见的低压电器之一。

它们通过转换电能为光能，提供了照明和照明效果。

灯泡有不同的种类，例如白炽灯、荧光灯和LED灯。

随着科技的发展，LED灯变得越来越流行，因为它们耗电少、寿命长、光照强度高。

其次，电风扇是用电能在空气中产生流动的低压电器。

电风扇可以为我们提供舒适的风扇，特别是在炎热的夏天。

电风扇有不同的类型，例如台式风扇、吊扇和壁挂风扇。

现代电风扇还具有多种功能，如定时器、遥控器和不同的风速设置。

第三，电视机是家庭娱乐的重要组成部分。

电视机在低压下工作，通过电子信号转换为可见图像和声音。

现代电视机有不同的类型，如液晶电视、等离子电视和LED电视。

这些电视机提供了高清晰度的图像和卓越的音质，给观众带来了视觉和听觉上的享受。

此外，洗衣机和冰箱是家庭生活中必不可少的低压电器。

洗衣机用来洗涤和清洁衣物，而冰箱用来冷藏和储存食物。

现代化的洗衣机和冰箱配备了各种功能和智能控制，使我们的生活更加方便和舒适。

在工业领域，配电开关、保险丝、断路器和接触器是基本的低压电器。

配电开关用于控制电能的分配和传送，保险丝、断路器用于保护电路免受过载和短路的损害，接触器用于控制电动机和其他设备的启停。

这些设备在工业生产中发挥着重要的作用，保证了电气系统的安全和稳定运行。

总而言之，常用的低压电器在我们的生活和工作中起着重要的作用。

它们为我们提供了照明、通风、娱乐和生活品质的改善。

现代的低压电器不仅具有基本功能，还具有智能化和高效能的特点。

我们应该合理使用低压电器，并关注其安全使用和环境保护。

<<常用低压电器之主令电器、电磁执行机构、电气安装附件>>姓名：序号：院别：班级：完成时间：常用低压电器（主令电器电磁执行机构电气安装附件）主令电器主令电器是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。

它包括控制按钮、行程开关、接近开关、转换开关和主令控制器等。

一．控制按钮（一）按钮开关用途.按钮开关，是一种结构简单，应用十分广泛的主令电器。

在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

（二）按钮开关分类.按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。

为了标明各个按钮作用，以避免误操作，通常将按钮帽作成不同的颜色，以示区别，如红色为停止和急停按钮。

绿色为启动按钮。

黑色为点动按钮。

启动与停止交替按钮必须是黑色、白色或灰色，不得使用红色和绿色。

复位按钮必须是蓝色，当其兼有停止作用时，必须是红色等。

（三）工作原理：按钮被按下时，动触桥下移，动断静触点断开，动合静触点接通；松开按钮时，在复位弹簧的作用下，动触桥复位，动合静触点断开，经过一定行程后，动断静触点闭合复位。

（四）按钮的选用（1）根据使用场合和具体用途选择按钮的种类。

（2）根据工作状态指示和工作情况要求，选择按钮的颜色。

（3）根据控制回路的需要选择按钮的数量。

（五）按钮的安装与使用（1）按钮安装在面板上时，应布置整齐，排列合理。

（2）同一机床运动部件有几种不同的工作状态时，应使每一对相反状态的按钮安装在一组。

（3）按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。

（4）由于按钮的触头间距较小，应注意保持触头间的清洁。

（5）光标按钮一般不宜用于需长期通电显示处。

二．限位开关（一）限位开关用途限位开关，又称位置开关，是一种将机器信号换为电气信号，以控制运动部件位置或者行程的自动控制电器。

常用低压电气设备(一)常用低压电气设备是现代电气系统不可或缺的一部分。

它们广泛应用于住宅、商业和工业用途中，都是为了安全、可靠地控制和分配电力。

本文将介绍几种常见的低压电气设备。

1. 断路器断路器是低压电气设备中最常见的一种。

它的主要功能是在出现电路故障时切断电流。

断路器的选择取决于电路的负载大小和应用场合。

一些特殊的断路器还具有电流保护、过载保护等功能。

2. 接触器接触器也是低压电气设备中常见的类型。

它们是用于控制电机和其他电器设备的开关。

接触器通过线圈电流控制线圈内的磁场，使机械触点闭合和分离，从而控制电路的开闭。

接触器通常被安装在控制盘或电器柜里。

3. 熔断器熔断器是一种在过流情况下保护电路的设备，它的主要功能是在电路过载时切断电路。

熔断器的核心是熔丝，当电流过大时，熔丝就会熔断，从而切断电路。

熔断器的优点是结构简单、体积小、寿命长、反应速度快。

4. 微型断路器微型断路器通常被安装在低压电器柜中，用于控制电路的开关。

由于其结构紧凑、安装方便、重量轻等优点，微型断路器特别适合于狭小空间或紧急情况下使用。

5. 地漏电流保护器地漏电流保护器是一种用于检测和切断漏电电路的装置。

漏电电流是指电流流向路线发生偏离的现象，如果不及时切断，会对人身安全造成威胁。

设备的作用就是及时检测漏电流并切换电路以保障人身安全。

总之，常用低压电气设备有很多，它们能够帮助我们在控制和管理电力时保障人身安全，并提高电气系统的可靠性。

无论是在家庭、商业还是工业场所，了解这些设备和它们的功能对于保障电力应用安全非常重要。

常用的低压电器有以下几种：
1. 刀开关：又称闸刀开关或隔离开关，是手控电器中最简单而使用又较广泛的一种低压电器。

2. 熔断器：也被称为保险丝，是一种安装在电路中，保证电路安全运行的电器元件。

熔断器广泛应用于高低压配电系统和控制系统，以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

3. 低压断路器：曾称自动开关，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。

低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电等。

4. 接触器：是一种用于控制电路中远距离操作的开关设备，具有较大的电流和功率，主要用于接通和分断电路。

5. 继电器：是一种利用电磁原理来控制电路的开关元件，具有体积小、结构简单、可靠性高等特点。

继电器广泛应用于自动控制、信号传输和测量等电路中。

6. 主令电器：是一种在工业自动化控制中实现程序控制的开关元件，具有多个触点，可以控制多个电路的通断。

7. 低压配电箱：用于电能的输送和分配，包括各种开关、保护装置和终端、插座等。

8. 自动电器：通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器。

常用低压电器的种类及用途低压电器是指额定电压低于1000V的电气设备，广泛应用于家庭、商业和工业领域。

下面是一些常用低压电器的种类及其用途：1.开关：用于控制电路的通断，如墙壁开关、面板开关等。

一般用于家庭、商业和工业建筑中的照明和电力控制。

2.插座：提供电源接口，方便接入电源插头，如墙壁插座、多功能插座等。

常用于家庭、办公室、商场和酒店等地方。

3.灯具：用于产生光源，如台灯、吊灯、筒灯、射灯等。

广泛应用于家庭、办公室、商业建筑和公共场所。

4.电风扇：利用电能驱动电机旋转产生风力，用于通风散热，如台式电风扇、落地电风扇等。

广泛应用于家庭、办公室和商场等场所。

5.空调：利用电能驱动压缩机工作，通过调节制冷剂的流动来实现空气的制冷或加热，用于调节室内温度。

广泛应用于家庭、办公室、商业建筑和工业场所。

6.冰箱：利用电能驱动压缩机工作，通过制冷系统将食物和饮料冷却保鲜，广泛应用于家庭、办公室、酒店和超市等场所。

7.洗衣机：利用电能驱动电机工作，通过机械和化学作用清洗和消毒衣物，广泛应用于家庭和商业洗衣店等场所。

8.电饭煲：利用电能加热和控制温度，用于煮饭和炖汤，广泛应用于家庭和饭店等场所。

9.电烤箱：利用电能加热食物，用于烘烤、烤制食物，广泛应用于家庭和餐厅等场所。

10.电熨斗：利用电能加热熨斗底板，用于熨烫衣物，广泛应用于家庭和干洗店等场所。

11.电吹风：利用电能驱动电机旋转产生热风，用于干燥头发或物体，广泛应用于家庭和美容美发店等场所。

12.电热水壶：利用电能加热水，用于煮水或保温，广泛应用于家庭和办公室等场所。

13.电动工具：如电钻、电锤、电锯、电砂轮等，用于施工、维修和装饰等工作，广泛应用于建筑行业和家庭DIY。

14.电动自行车：利用电能驱动电机辅助骑行，用于代步和运输，广泛应用于城市交通。

15.UPS电源：用于供电不稳定或需要临时备用电源的场合，如计算机服务器、医疗设备等。

以上仅是低压电器的常见种类和用途的举例，随着科技的发展和人们对生活便利和舒适度的需求不断提高，低压电器的种类也在不断增加和更新。
