远洋干散货船的高压岸电系统随着人们对环境保护的重视以及对碳排放的监管日益严格,全球航运行业也在不断探索新的技术和方法来减少船舶的环境影响。
高压岸电系统是一种被广泛应用的解决方案,其可以有效降低船舶在停泊时所产生的排放,为船舶环境保护和节能减排做出了积极的贡献。
本文将重点介绍远洋干散货船上的高压岸电系统,探讨其原理、特点和应用。
一、高压岸电系统的原理高压岸电系统是一种船舶停泊时利用岸上的电源替代船舶内部发电机供电的解决方案。
其原理是通过连接船舶和岸上的电缆,在船舶停泊时将岸上的电源引入船舶内部,以满足船舶内部设备和系统的电力需求,从而避免船舶内部发电机运行时产生的排放。
这种解决方案不仅可以显著降低船舶在停泊时的环境影响,还可以减少船舶的燃油消耗和运行成本,是一种非常具有环保和经济效益的技术。
1.环保节能:高压岸电系统可以有效减少船舶在停泊时的排放,降低对环境的影响,符合现代社会对环保和可持续发展的要求。
由于岸上电源通常使用清洁能源,如风能、太阳能等,其供电质量和稳定性也更好,可以提高船舶供电的可靠性和舒适性。
2.节约成本:高压岸电系统可以降低船舶的燃油消耗和运行成本,特别是在停泊时间较长的情况下,可以显著降低发电机的运行时间和燃油消耗,进而降低运营成本。
3.满足法规要求:随着国际和地区对船舶排放的监管日益严格,许多港口和航运公司纷纷要求船舶配备高压岸电系统,以满足港口和法规对船舶排放的要求。
配备高压岸电系统也是船舶获得免排放准入的重要条件之一。
4.船岸适配性:高压岸电系统可以适应不同类型的船舶和不同类型的岸上电源,具有较好的通用性和适配性,可以满足不同船舶在不同港口的供电需求。
远洋干散货船是一种主要用于长途、大宗货物运输的船舶,其在停泊时往往需要长时间的供电支持。
高压岸电系统在远洋干散货船上的应用非常具有现实意义。
一般而言,远洋干散货船的高压岸电系统应用具有以下特点:1.大容量供电:远洋干散货船通常具有较高的供电负荷,需要在停泊时提供大容量的供电支持,因此其高压岸电系统需要具有较高的供电能力和可靠性。

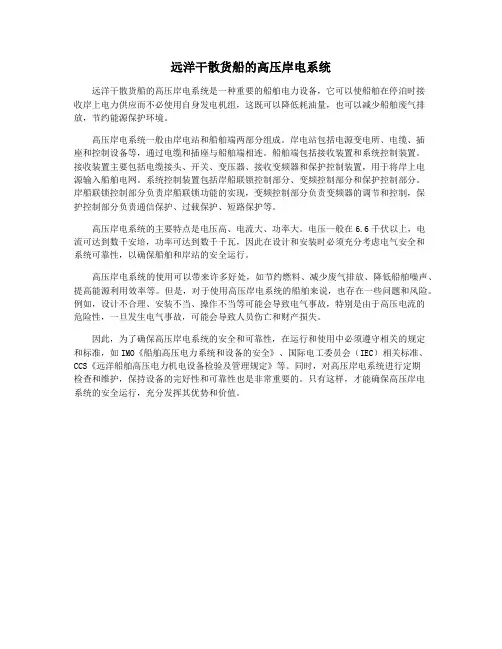

远洋干散货船的高压岸电系统远洋干散货船的高压岸电系统是一种重要的船舶电力设备,它可以使船舶在停泊时接收岸上电力供应而不必使用自身发电机组,这既可以降低耗油量,也可以减少船舶废气排放,节约能源保护环境。
高压岸电系统一般由岸电站和船舶端两部分组成。
岸电站包括电源变电所、电缆、插座和控制设备等,通过电缆和插座与船舶端相连。
船舶端包括接收装置和系统控制装置。
接收装置主要包括电缆接头、开关、变压器、接收变频器和保护控制装置,用于将岸上电源输入船舶电网。
系统控制装置包括岸船联锁控制部分、变频控制部分和保护控制部分。
岸船联锁控制部分负责岸船联锁功能的实现,变频控制部分负责变频器的调节和控制,保护控制部分负责通信保护、过载保护、短路保护等。
高压岸电系统的主要特点是电压高、电流大、功率大。
电压一般在6.6千伏以上,电流可达到数千安培,功率可达到数千千瓦,因此在设计和安装时必须充分考虑电气安全和系统可靠性,以确保船舶和岸站的安全运行。
高压岸电系统的使用可以带来许多好处,如节约燃料、减少废气排放、降低船舶噪声、提高能源利用效率等。
但是,对于使用高压岸电系统的船舶来说,也存在一些问题和风险。
例如,设计不合理、安装不当、操作不当等可能会导致电气事故,特别是由于高压电流的危险性,一旦发生电气事故,可能会导致人员伤亡和财产损失。
因此,为了确保高压岸电系统的安全和可靠性,在运行和使用中必须遵守相关的规定和标准,如IMO《船舶高压电力系统和设备的安全》、国际电工委员会(IEC)相关标准、CCS《远洋船舶高压电力机电设备检验及管理规定》等。
同时,对高压岸电系统进行定期检查和维护,保持设备的完好性和可靠性也是非常重要的。
只有这样,才能确保高压岸电系统的安全运行,充分发挥其优势和价值。

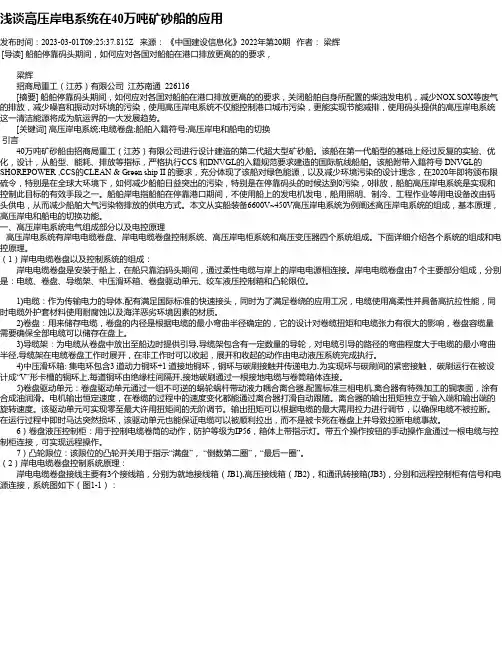

浅谈高压岸电系统在40万吨矿砂船的应用发布时间:2023-03-01T09:25:37.815Z 来源:《中国建设信息化》2022年第20期作者:梁辉[导读] 船舶停靠码头期间,如何应对各国对船舶在港口排放更高的的要求,梁辉招商局重工(江苏)有限公司江苏南通 226116[摘要] 船舶停靠码头期间,如何应对各国对船舶在港口排放更高的的要求,关闭船舶自身所配置的柴油发电机,减少NOX.SOX等废气的排放,减少噪音和振动对环境的污染,使用高压岸电系统不仅能控制港口城市污染,更能实现节能减排,使用码头提供的高压岸电系统这一清洁能源将成为航运界的一大发展趋势。
[关键词] 高压岸电系统;电缆卷盘;船舶入籍符号;高压岸电和船电的切换引言40万吨矿砂船由招商局重工(江苏)有限公司进行设计建造的第二代超大型矿砂船。
该船在第一代船型的基础上经过反复的实验、优化,设计,从船型、能耗、排放等指标,严格执行CCS 和DNVGL的入籍规范要求建造的国际航线船舶。
该船附带入籍符号 DNVGL的SHOREPOWER ,CCS的CLEAN & Green ship II 的要求,充分体现了该船对绿色能源,以及减少环境污染的设计理念,在2020年即将颁布限硫令,特别是在全球大环境下,如何减少船舶日益突出的污染,特别是在停靠码头的时候达到0污染,0排放,船舶高压岸电系统是实现和控制此目标的有效手段之一。
船舶岸电指船舶在停靠港口期间,不使用船上的发电机发电,船用照明、制冷、工程作业等用电设备改由码头供电,从而减少船舶大气污染物排放的供电方式。
本文从实船装备6600V~450V高压岸电系统为例阐述高压岸电系统的组成,基本原理,高压岸电和船电的切换功能。
一、高压岸电系统电气组成部分以及电控原理高压岸电系统有岸电电缆卷盘、岸电电缆卷盘控制系统、高压岸电柜系统和高压变压器四个系统组成。
下面详细介绍各个系统的组成和电控原理。
(1)岸电电缆卷盘以及控制系统的组成:岸电电缆卷盘是安装于船上,在船只靠泊码头期间,通过柔性电缆与岸上的岸电电源相连接。
远洋干散货船的高压岸电系统随着全球对环境保护的不断重视,船舶行业也在积极采取各种措施来降低对环境的影响。
采用高压岸电系统是一种有效的方式,可以减少船舶在停泊港口时的空气和水质污染。
远洋干散货船是一种运输散货物的大型船舶,其在停泊港口时需要大量的电力供应,因此采用高压岸电系统对于这类船舶特别重要。
本文将对远洋干散货船的高压岸电系统进行详细介绍。
一、高压岸电系统的概念高压岸电系统是一种通过岸边电网为船舶提供电力的系统。
当船舶停泊在港口时,可以通过高压岸电系统接入岸边电网,以替代船舶内部的柴油发电机组,为船舶提供电力。
这样不仅可以减少船舶的排放,降低对环境的影响,还可以降低船舶的运营成本,提高其经济效益。
远洋干散货船通常具有较大的载重量和航行距离,其在航行过程中需要大量的电力来满足船舶设备和船员生活的需求。
在停泊港口时,也需要继续供应大量的电力,以保持船舶各项系统的正常运行。
远洋干散货船的电力需求较大,需要一种高效可靠的供电系统来满足这些需求。
1. 电压等级:远洋干散货船的高压岸电系统一般采用6.6kV或10kV的电压等级,以满足船舶大电力需求的尽可能减少输电损耗。
高压电力系统需要与岸边电网进行连接,并满足相关的电气安全标准。
2. 输电距离:考虑到远洋干散货船在停泊时可能需要较长的岸边输电距离,高压岸电系统的设计需要充分考虑输电线路的电气损耗和电磁兼容性,以确保电力传输的稳定可靠。
3. 自动切换装置:为了确保船舶在接入高压岸电系统和脱离高压岸电系统时能够平稳切换至船舶内部的电力系统,高压岸电系统需要配备自动切换装置,以实现对接合理可靠。
4. 安全保护装置:高压岸电系统需要配备各种安全保护装置,包括过载保护、短路保护、接地保护等,以确保船舶和岸边电网在接入时能够安全可靠地进行电力供应。
5. 远程监控系统:为了方便船舶管理人员对高压岸电系统的运行状态进行监控和管理,需要配备远程监控系统,以实时了解高压岸电系统的运行情况,及时发现和处理故障和异常。
远洋干散货船的高压岸电系统【摘要】远洋干散货船的高压岸电系统是一种重要的供电设备,可以为船舶提供稳定可靠的电力。
本文首先简要介绍了高压岸电系统的作用以及原理,然后详细解释了其组成和安装位置。
接着分析了高压岸电系统相对于传统发电设备的优势,包括节约燃料、减少排放等方面。
最后论述了远洋干散货船的高压岸电系统在船舶运行中的重要性,展望了其未来的发展前景,并强调了其在环保节能方面的应用价值。
通过本文的阐述,可以更深入地了解高压岸电系统在船舶行业中的重要性和未来发展方向,为船舶供电领域的研究和实践提供参考和借鉴。
【关键词】远洋干散货船、高压岸电系统、作用、原理、组成、安装位置、优势、重要性、发展前景、应用价值1. 引言1.1 远洋干散货船的高压岸电系统简介远洋干散货船的高压岸电系统是指一种能够连接到岸上电力供应系统的设备,用于为船舶提供电力。
随着船舶的功能和需求不断增加,高压岸电系统也越来越受到重视和广泛应用。
这种系统能够为船舶提供稳定可靠的电力供应,不仅满足了船舶航行过程中的各种电力需求,还能够减少船舶内部燃油消耗,减少排放和环境污染。
远洋干散货船的高压岸电系统是一项大型而复杂的设备,具有高度的自动化和智能化,能够根据船舶的实际用电情况进行智能调控,确保船舶电力供应的稳定性和安全性。
该系统通常由高压变压器、高压开关柜、高压配电柜、智能监控系统等多个部件组成,各部件之间通过高压电缆进行连接,构成了一个完整的高压电力供应系统。
远洋干散货船的高压岸电系统是一项极具价值和意义的技术创新,可以为船舶提供稳定可靠的电力供应,提高船舶的运行效率和安全性,减少环境污染,是未来船舶发展的一个重要趋势。
2. 正文2.1 高压岸电系统的作用高压岸电系统是远洋干散货船上必不可少的设备,其作用主要有以下几个方面:1. 提供稳定的电力供应:高压岸电系统可以从岸上的电网获取稳定的电力供应,确保船舶船载设备的正常运行,包括船用电动机、通讯设备、航行设备等,保证船舶的正常航行和作业。
远洋干散货船的高压岸电系统岸电系统是指船舶在停靠港口时,通过连接岸上的电网,利用岸上电力供应船舶所需的电力。
远洋干散货船的高压岸电系统,主要包括船舶端的接口设备、连接设备和配电系统,以及岸端的电力接口设备和供电系统。
通过这一系统,船舶可以在港口停泊期间,实现对船舶内部设备的供电,从而减少船舶内部发电机的运行,降低船舶的燃油消耗和排放,实现节能减排的目的。
远洋干散货船的高压岸电系统具有以下特点:1. 高效节能:使用岸电系统可以减少船舶内部发电机的运行时间,从而有效降低燃油消耗。
根据统计数据,通过使用岸电系统,船舶的燃油消耗可以降低20%左右,大大提高船舶的能源利用效率。
2. 环保减排:船舶内部的发电机通常使用柴油或重油作为燃料,燃烧后会产生大量的尾气排放物,如二氧化硫、氮氧化物、颗粒物等,对环境造成严重污染。
而使用岸电系统可以减少船舶发电机的运行,减少尾气排放,有利于改善港口和周边地区的空气质量,保护环境。
3. 安全可靠:高压岸电系统采用专业的接口设备和配电系统,具备较高的安全性和可靠性。
岸端的供电系统也经过严格的设计和检测,确保供电质量稳定,确保船舶安全地接入岸电。
4. 经济效益:使用岸电系统可以减少船舶燃油消耗,降低运营成本。
一些港口还会对使用岸电系统的船舶给予一定的费用优惠,对船舶运营具有一定的经济效益。
高压岸电系统是远洋干散货船的重要环保节能配置,但在实际应用中也存在一些挑战和问题:1. 设备适配:不同型号和年限的船舶可能存在电气系统不同的情况,需要针对具体船舶的情况进行定制设计和改造,以保证岸电系统的有效接入。
2. 港口设施:不是所有港口都具备完善的岸电设施,一些老旧港口甚至没有任何岸电设备,这就需要船舶在停靠这些港口时依然依赖自身的发电机供电。
3. 管理和操作:适当的管理和操作是保证岸电系统正常运行的关键。
船舶的乘务人员需要接受相关的培训,熟悉岸电系统的操作和管理流程,确保系统运行的安全可靠。

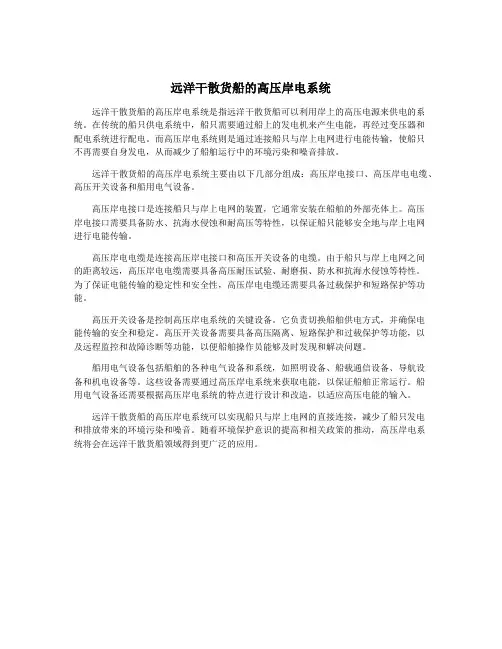

远洋干散货船的高压岸电系统远洋干散货船的高压岸电系统是指远洋干散货船可以利用岸上的高压电源来供电的系统。
在传统的船只供电系统中,船只需要通过船上的发电机来产生电能,再经过变压器和配电系统进行配电。
而高压岸电系统则是通过连接船只与岸上电网进行电能传输,使船只不再需要自身发电,从而减少了船舶运行中的环境污染和噪音排放。
远洋干散货船的高压岸电系统主要由以下几部分组成:高压岸电接口、高压岸电电缆、高压开关设备和船用电气设备。
高压岸电接口是连接船只与岸上电网的装置,它通常安装在船舶的外部壳体上。
高压岸电接口需要具备防水、抗海水侵蚀和耐高压等特性,以保证船只能够安全地与岸上电网进行电能传输。
高压岸电电缆是连接高压岸电接口和高压开关设备的电缆。
由于船只与岸上电网之间的距离较远,高压岸电电缆需要具备高压耐压试验、耐磨损、防水和抗海水侵蚀等特性。
为了保证电能传输的稳定性和安全性,高压岸电电缆还需要具备过载保护和短路保护等功能。
高压开关设备是控制高压岸电系统的关键设备。
它负责切换船舶供电方式,并确保电能传输的安全和稳定。
高压开关设备需要具备高压隔离、短路保护和过载保护等功能,以及远程监控和故障诊断等功能,以便船舶操作员能够及时发现和解决问题。
船用电气设备包括船舶的各种电气设备和系统,如照明设备、船载通信设备、导航设备和机电设备等。
这些设备需要通过高压岸电系统来获取电能,以保证船舶正常运行。
船用电气设备还需要根据高压岸电系统的特点进行设计和改造,以适应高压电能的输入。
远洋干散货船的高压岸电系统可以实现船只与岸上电网的直接连接,减少了船只发电和排放带来的环境污染和噪音。
随着环境保护意识的提高和相关政策的推动,高压岸电系统将会在远洋干散货船领域得到更广泛的应用。

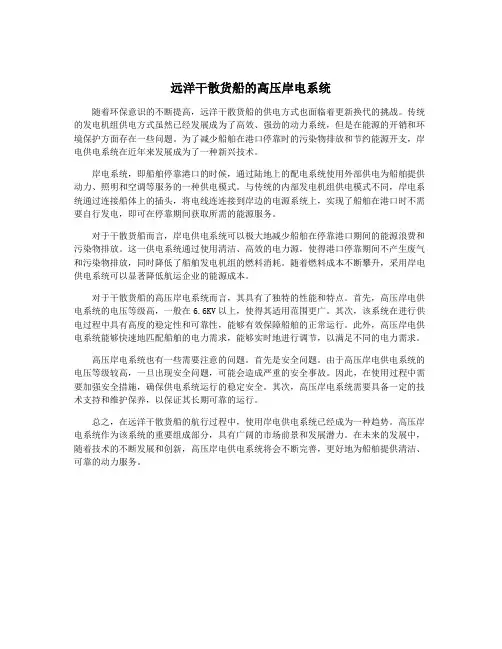

远洋干散货船的高压岸电系统随着环保意识的不断提高,远洋干散货船的供电方式也面临着更新换代的挑战。
传统的发电机组供电方式虽然已经发展成为了高效、强劲的动力系统,但是在能源的开销和环境保护方面存在一些问题。
为了减少船舶在港口停靠时的污染物排放和节约能源开支,岸电供电系统在近年来发展成为了一种新兴技术。
岸电系统,即船舶停靠港口的时候,通过陆地上的配电系统使用外部供电为船舶提供动力、照明和空调等服务的一种供电模式。
与传统的内部发电机组供电模式不同,岸电系统通过连接船体上的插头,将电线连连接到岸边的电源系统上,实现了船舶在港口时不需要自行发电,即可在停靠期间获取所需的能源服务。
对于干散货船而言,岸电供电系统可以极大地减少船舶在停靠港口期间的能源浪费和污染物排放。
这一供电系统通过使用清洁、高效的电力源,使得港口停靠期间不产生废气和污染物排放,同时降低了船舶发电机组的燃料消耗。
随着燃料成本不断攀升,采用岸电供电系统可以显著降低航运企业的能源成本。
对于干散货船的高压岸电系统而言,其具有了独特的性能和特点。
首先,高压岸电供电系统的电压等级高,一般在6.6KV以上,使得其适用范围更广。
其次,该系统在进行供电过程中具有高度的稳定性和可靠性,能够有效保障船舶的正常运行。
此外,高压岸电供电系统能够快速地匹配船舶的电力需求,能够实时地进行调节,以满足不同的电力需求。
高压岸电系统也有一些需要注意的问题。
首先是安全问题。
由于高压岸电供电系统的电压等级较高,一旦出现安全问题,可能会造成严重的安全事故。
因此,在使用过程中需要加强安全措施,确保供电系统运行的稳定安全。
其次,高压岸电系统需要具备一定的技术支持和维护保养,以保证其长期可靠的运行。
总之,在远洋干散货船的航行过程中,使用岸电供电系统已经成为一种趋势。
高压岸电系统作为该系统的重要组成部分,具有广阔的市场前景和发展潜力。
在未来的发展中,随着技术的不断发展和创新,高压岸电供电系统将会不断完善,更好地为船舶提供清洁、可靠的动力服务。

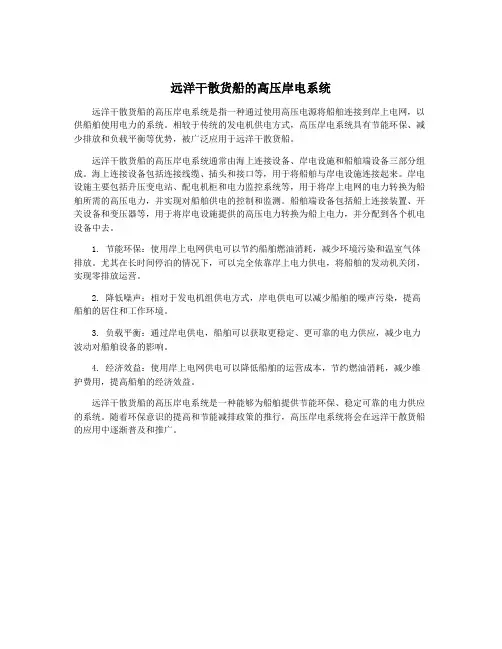

远洋干散货船的高压岸电系统
远洋干散货船的高压岸电系统是指一种通过使用高压电源将船舶连接到岸上电网,以供船舶使用电力的系统。
相较于传统的发电机供电方式,高压岸电系统具有节能环保、减少排放和负载平衡等优势,被广泛应用于远洋干散货船。
远洋干散货船的高压岸电系统通常由海上连接设备、岸电设施和船舶端设备三部分组成。
海上连接设备包括连接线缆、插头和接口等,用于将船舶与岸电设施连接起来。
岸电设施主要包括升压变电站、配电机柜和电力监控系统等,用于将岸上电网的电力转换为船舶所需的高压电力,并实现对船舶供电的控制和监测。
船舶端设备包括船上连接装置、开关设备和变压器等,用于将岸电设施提供的高压电力转换为船上电力,并分配到各个机电设备中去。
1. 节能环保:使用岸上电网供电可以节约船舶燃油消耗,减少环境污染和温室气体排放。
尤其在长时间停泊的情况下,可以完全依靠岸上电力供电,将船舶的发动机关闭,实现零排放运营。
2. 降低噪声:相对于发电机组供电方式,岸电供电可以减少船舶的噪声污染,提高船舶的居住和工作环境。
3. 负载平衡:通过岸电供电,船舶可以获取更稳定、更可靠的电力供应,减少电力波动对船舶设备的影响。
4. 经济效益:使用岸上电网供电可以降低船舶的运营成本,节约燃油消耗,减少维护费用,提高船舶的经济效益。
远洋干散货船的高压岸电系统是一种能够为船舶提供节能环保、稳定可靠的电力供应的系统。
随着环保意识的提高和节能减排政策的推行,高压岸电系统将会在远洋干散货船的应用中逐渐普及和推广。

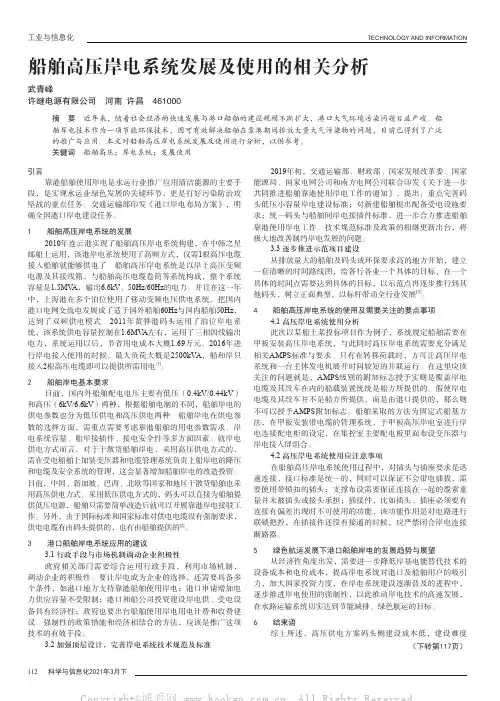

船舶高压岸电系统发展及使用的相关分析发布时间:2021-07-06T15:59:54.957Z 来源:《基层建设》2021年第11期作者:王正祥[导读] 摘要:船舶岸电系统主要指的是在船舶靠近港口的时候,停用发电机使之转化为岸基供电。
交通运输部北海航海保障中心天津航标处天津市 300456摘要:船舶岸电系统主要指的是在船舶靠近港口的时候,停用发电机使之转化为岸基供电。
目的在于降低船舶停靠时的燃油消耗以及尾气的排放,以此实现节能减排的目的。
可以说,船舶的岸电系统乃是整个港口作业的动力来源,亦是现代港口发展的主要趋势。
依据不同的电压,可以将船舶岸电系统划分为低压、中压和高压三个层次,目前应用最为广泛的当属船舶高压岸电系统。
因此文章重点就船舶高压岸电系统发展及使用展开分析。
关键词:船舶高压岸电系统;发展;使用船舶的岸上电力系统(图1)只是意味着当船舶在港口时,它不使用船舶的发电机,而是选择使用陆地电力供应。
船舶岸电系统可以大大减少区域环境污染,保护生态环境,降低船舶入港的电力成本,还可以有效提高港口的供电效率,是港口节约能源和减少废气排放的最佳途径。
图1 船舶高压岸电系统1对船舶高压岸电系统概述1.1系统构成众所周知,每个制造商的岸电解决方案组件都有一定的差异。
在完成和总结了国内外的设计后,大致可以分为几个部分,即岸基电源、岸电接入装置和电缆连接设备。
其中,岸上供电装置简单来说就是由高压变电所向靠近船舶的连接点供电的岸上供电系统;岸上电源连接是简单地在船上设置电源接收系统,一般安装电气管理系统或变压器等;电缆连接设施是在岸上连接点与船舶电力接收系统之间连接电缆及其设备。
1.2系统解决方案1)岸上的解决方案。
这种解决方案包括3种:①固定式。
通常有高压电缆筒、连接设备、电控箱等核心设备。
这种岸基方法为岸上高压岸电系统提供了一个连接点。
当该系统连接到船舶上时,它将通过一个变压器降低到船舶的使用电压。
②驳船。
远洋干散货船的高压岸电系统高压岸电系统是通过连接船舶和岸上电网,将岸上的电力供应给船舶使用的一种电力接入技术。
相比于传统的船用柴油发电机组供电方式,高压岸电系统有着更低的成本、更高的效率和更少的环境污染。
通过使用岸电供电,远洋干散货船可以在港口停泊期间关闭发动机,减少尾气排放和噪音污染,降低运营成本,同时还能提升船舶的安全性和可靠性。
在船舶领域,特别是远洋干散货船领域,高压岸电系统的实施和运行是一个复杂的工程项目,需要多方面的技术支持和合作。
船舶本身需要配备相应的岸电接入设备,包括高压电缆、接头和转换设备等。
港口需要提供相应的岸电接口,并且需要确保岸电系统的安全性和稳定性。
船舶和港口之间需要进行有效的协调和配合,确保岸电系统的顺利接入和安全运行。
对于远洋干散货船而言,高压岸电系统的实施不仅可以带来环保和经济效益,还能提升船舶的整体竞争力。
在实际操作中,高压岸电系统的安全性和可靠性是船东和船东首要考虑的问题。
高压岸电系统的设计、安装和运行管理至关重要。
在设计阶段,高压岸电系统需要满足船舶的电力需求,并且要考虑到各种特殊情况下的安全操作问题。
高压岸电系统的设计还需考虑到船舶和港口设施的匹配性,以保证系统的稳定性和可靠性。
在安装阶段,需要精确的施工和调试工作,确保高压岸电系统的各项设备和设施正常运行。
在运行管理阶段,船舶需要建立完善的岸电接入程序和操作标准,以保证高压岸电系统的安全和可靠运行。
在高压岸电系统的实施和运行中,船东和船东需要充分考虑以下几个方面的问题:1. 安全性:高压岸电系统直接涉及到船舶和岸电设备的连接,需要确保设备安全并遵守相关的安全操作规程,减少意外事故的发生。
2. 可靠性:高压岸电系统的可靠性对船舶的运行至关重要,需要确保设备和供电系统的正常运行,以保证船舶在停泊期间的安全供电需求。
3. 环保性:高压岸电系统的实施是为了减少尾气排放和噪音污染,在实际操作中需要严格按照环保要求和标准进行操作和管理。
远洋干散货船的高压岸电系统【摘要】远洋干散货船的高压岸电系统是一种重要的船舶辅助电力系统,可以为船舶提供稳定的电力供应。
本文首先介绍了高压岸电系统的作用,包括为船舶提供电力以及减少船舶运行过程中的碳排放。
其次分析了高压岸电系统的组成部分,包括变压器、断路器、接地装置等。
然后详细描述了高压岸电系统的工作原理,包括通过电缆将岸上电力传输到船舶上进行供电。
接着探讨了高压岸电系统的安全性能,包括防止漏电、过载等安全问题的发生。
最后介绍了高压岸电系统的应用场景,包括在码头和港口进行长时间停泊时的使用。
文章最后总结了远洋干散货船的高压岸电系统的未来发展方向,强调了其在船舶运输领域的重要性和前景。
【关键词】远洋干散货船、高压岸电系统、概述、作用、组成部分、工作原理、安全性能、应用场景、未来发展方向1. 引言1.1 远洋干散货船的高压岸电系统概述远洋干散货船的高压岸电系统是指为了满足远洋干散货船在停泊港口时能够接入岸上电力而设计的系统。
随着环保意识的提高和对燃油消耗的限制,越来越多的船舶正在引入高压岸电系统,以减少在港口停泊期间的发电机运行,降低燃油消耗和减少排放。
高压岸电系统通过岸上电源传输电能到船舶上,为船舶提供电力,可以满足船舶在停泊期间的用电需求,如舱室照明、设备运行和船舶维护等。
这种系统不仅可以减少船舶的燃油消耗和减少碳排放,还可以减少船舶在港口周围的噪音污染,提高船舶的运营效率和环保形象。
远洋干散货船的高压岸电系统通常由岸电接口、高压缆线、岸电变压器、船舶变频器和船舶电气系统等组成。
通过这些组件的合作,高压岸电系统可以实现可靠、高效、安全地为船舶提供电力,为船舶的航行和停泊提供保障。
随着技术的不断进步和应用的不断推广,远洋干散货船的高压岸电系统将在未来得到更广泛的应用和发展。
2. 正文2.1 高压岸电系统的作用高压岸电系统是远洋干散货船上非常重要的系统之一。
它主要的作用是在船舶停泊港口时,可以将岸上的电源接入船舶系统,为船舶提供电力供应,实现船舶内部设备的正常运行。
远洋干散货船的高压岸电系统远洋干散货船是一种重要的海上运输工具,为了满足其在港停泊期间的电力需求,船舶需要安装高压岸电系统。
本文将对远洋干散货船的高压岸电系统进行详细介绍。
一、高压岸电系统的作用远洋干散货船在停泊港口期间,需要获取供电来支持船上的正常运行和生活。
传统的发电机组供电方式存在噪音大、燃油消耗多等问题,而且对环境造成一定的影响。
而高压岸电系统则能够通过船舶与岸上供电系统的连接,使船舶脱离使用发动机发电,减少尾气排放,提高环保性能。
1. 岸电接头岸电接头是连接船舶与岸上电力系统的重要设备,主要由电缆、插头和插座等部件组成。
在接收岸电时,船上的电缆需要与岸上的插座连接,确保电力传输的稳定和安全。
2. 岸电变压器岸电变压器是将岸上的电力转换为适合船舶使用的电压的重要设备。
通过调节变压器的输出电压,确保船舶能够得到稳定的电力供应。
3. 船舶岸电柜船舶岸电柜是连接岸电接头与船舶内部电气系统的设备,主要包括断路器、接触器、配电柜等。
其作用是控制岸电的接入和断开,以及分配电力至船舶内部各个设备。
4. 船舶岸电系统监控设备为了确保船舶岸电系统的安全和稳定,需要安装监控设备对电压、电流、温度等参数进行实时监测。
一旦出现异常情况,监控设备能够及时报警,并且可以进行远程控制。
1. 环保节能高压岸电系统能够减少船舶的尾气排放,降低对环境的影响,符合国际环保要求。
岸电系统能够减少船舶燃油消耗,实现节能减排的目的。
2. 经济性相比传统的发电机组供电方式,高压岸电系统能够降低船舶的运营成本。
岸电供电的成本相对较低,同时维护岸电系统的成本也相对较低,因此能够为船舶运营带来经济效益。
3. 安全性岸电系统的供电方式更加安全可靠,不会出现发电机组故障导致船舶停电的情况,保障了船舶在港停泊期间的正常运行。
4. 便利性岸电系统能够使船舶脱离使用发动机发电,减少了对发动机的使用,延长了发动机的寿命。
对于长时间在港停泊的船舶来说,使用岸电系统能够降低对发动机的损耗,减少维护成本。
远洋干散货船的高压岸电系统随着环保要求愈加严格,岸电系统正在被越来越多地引入到船舶中。
豁然开朗的是,岸电系统已成为一种深受乘客和船员喜爱的供电方式。
同时,它也是一种环保的解决方案,可以减少城市和港口周围的大气污染和噪声污染。
远洋干散货船是一种主要的船舶类型,本文将着重介绍远洋干散货船的高压岸电系统及其相关知识。
远洋干散货船的高压岸电系统主要是由三个子系统组成。
它们是:电源转换系统、变压器系统以及配电系统。
一般来说,这三个子系统是由不同的供应商提供的,但它们应该是封闭且兼容的。
当一个船舶停泊在港口时,这三个子系统都必须被联通以形成一整套完整的高压岸电系统。
电源转换系统是岸电系统的中枢,将地面电源转换为船舶电源。
这个系统的主要任务是通过收集地面电源的电力,将其转换为能够满足船舶的能量需求的电力,为船舶提供电力。
电源转换系统可以由CSS电源进行驱动,也可以由岸电主变压器直接驱动。
无论哪种方式,目的都是为了将地面电源转换为船舶电源。
变压器系统是电源转换系统的重要组成部分,被用于匹配不同类型的电力系统。
当船舶停泊在港口时,它必须连接到港口的市电系统,而这通常是低电压系统。
变压器系统就是用来将低电压变成船舶需要的高电压的。
这个系统一般由铁心变压器、红外线开关和控制器等组件构成。
配电系统是整个高压岸电系统的末端,将能源分配到船舶系统中的各个地方。
这个系统可以分成两个子系统,一个是高压配电系统,一个是低电压配电系统。
高压配电系统可以将大功率能源分配到船舶的高功率设备中,以满足船舶的能量需求。
低电压配电系统则负责向所有电气设备供电。
远洋干散货船的高压岸电系统远洋干散货船是一种用于运输散装货物(如煤炭、矿砂、谷物等)的大型货运船,通常航行在远洋航线上。
在长时间的航行中,这些船只需要大量的电力来维持船上的设备运行和船员生活所需。
传统上这些船只大多依赖柴油发电机来供应电力,这不仅产生大量的排放物,还增加了燃油成本。
为了解决这个问题,越来越多的远洋干散货船开始采用高压岸电系统来供应电力,这不仅可以减少环境污染,还能降低成本,提高能效。
高压岸电系统是指船只在停靠港口时,通过连接岸上的电力系统来供应电力。
这种系统通常包括岸电接口、变压器、配电盘和电缆等设备,通过这些设备可以将岸上的交流电输送到船上,用于供应船上的设备和系统。
相比于传统的柴油发电机,高压岸电系统具有以下几点优势:1. 环保减排:采用高压岸电系统可以在停靠港口时关闭船上的柴油发电机,从而减少船舶排放物的排放。
根据统计数据,船舶的港口停留时间占整个航行时间的比重相当大,因此通过使用岸电系统,可以在很大程度上减少船舶对环境造成的影响。
2. 节能降耗:柴油发电机在发电过程中会产生热量和噪音,并且燃油的供应和存储也需要耗费一定的成本。
而高压岸电系统的电力是通过岸上的电网供应的,无需燃料消耗,因此可以有效降低能源的消耗和航行成本。
3. 提高船员生活舒适度:采用高压岸电系统可以减少船上运行柴油发电机的时间,从而降低热量和噪音的产生,提高船员的工作和生活环境。
4. 增强系统稳定性:高压岸电系统可以提供更为稳定和可靠的电力供应,相比于船上的柴油发电机,岸电系统的输电效率更高,并且不受天气和海况等因素的影响,更适合长时间航行的需求。
尽管高压岸电系统带来了诸多好处,但其在实际应用中还存在一些技术和管理上的挑战。
需要保证岸电系统的稳定性和安全性,确保其与船舶的设备和系统能够良好地匹配和运行。
需要与港口管理部门和供电公司进行合作,确保岸上的电力供应能够满足船舶的需求,并保证电力质量和供应的可靠性。
浅析船舶高压岸电系统现在越来越多的港口可以使得船舶停靠期间关闭自身的柴油发动机,提供可靠清洁的高压岸电系统进行连接。
随着欧美各国有关船舶在靠港期间废气排放的法规日趋严格,靠港船舶使用高压岸电系统将成为航运业的一大发展趋势。
本文主要介绍了高压岸电系统的组成、方式、类型,ABS、BV、NK等船级社针对该系统的相关规范要求,同时以某货船进行系统应用举例说明,并介绍了系统相关设计使用注意事项。
标签:HVSC高压岸电;APMS船级附加符号;船舶引言绝大多数船舶的排放都在距离陆地400公里的地方,贸易比较繁忙航线的沿海地区,如英吉利海峡和马六甲海峡受到不良影响的几率更大。
尤其是港口区域更容易暴露于这些排放物之中,这些排放物是由停靠在港口内的船只使用柴油辅机供电造成的。
这些来自船舶辅机的主要排放包括氮氧化物(NOx),硫氧化物(SOx),挥发性有机化合物(VOC)和柴油微粒物质(PM)。
除了空气排放对环境的影响,在港口使用船舶辅机还制造了大量的噪音和振动,这些噪音和振动显著地影响着港口地区的环境。
接用岸电系统后,可消除靠港船舶自身辅机运行的噪音和振动污染。
同时,随着船龄的老化,船舶的自身辅机发电效率普遍不高,伴随着油价的上涨,发电成本显著提高,以岸电供电代替船舶自身柴油发电机供电,起到了降低成本、节省能耗的作用。
为了更好的改善港口环境质量和节省能源,随着相关强制规范的生效,越来越多的船舶和港口业主都开始应用高压岸电系统。
1 系统介绍1.1 船舶高压岸电系统名称船舶高压岸电系统是指船舶在靠泊期间停止使用船舶上的发电机,改用陆地电源供电,从而减少废气的排放量的船舶供电方式。
本系统应用范围为额定电压交流1kv以上、15kv及以下,在船舶靠港期间向船舶供电的高压岸电系统的船载部分。
船舶高压岸电在不同的国家,包括不同的产品有不同的名称,例如SAM 的(SAMCon)OPS SYSTEM(Onshore Power Supply),CA VOTEC的AMP SYSTEM(Alternative Maritime Power),ABB的HVSC SYSTEM (High V oltage Shore Connection),MARINE GLOBAL GROUP 的Cold ironing等,都是指采用岸电对靠港船舶供电的技术。
1.2 船舶高压岸电系统组成虽然各厂家岸电方案的组件各有不同,但是国内外的设计基本上都可以分为三个部分:岸基供电装置,电缆连接设备和岸电接入装置,详见图1:(1)岸基供电装置:岸上供电系统使电力从高压变电站供应到靠近船舶的连接点(A-B)。
(2)电缆连接设备:连接岸上连接点及船上受电装置间的电缆和设备。
电缆连接设备必须满足快速连接和储存的要求,不使用的时候储存在船上、岸上或者驳船上(B-C)。
(3)岸电接入装置:在船上固定安装受电系统,可能包括电缆绞车、船上变压器和相关电气管理系统等(C)。
1.3 船舶高压岸电系统解决方案1.3.1 岸基方案,主要包括固定式、可移动式、驳船式三种。
固定式:主要包括高压电缆滚筒、特种高压软电缆、电控箱、电缆连接单元、可伸缩臂装置等主要设备,其在岸边提供了高压岸电的连接点,高压岸电接入船舶后经船用变压器变压降到船舶所用电压,详见图2。
可移动式:主要包括可移动滑移装置、高压电缆滚筒、特种高压软电缆、电控箱、电缆连接单元、可伸缩臂装置等主要设备,其在岸边同样提供高压岸电的连接点,高压岸电接入船舶后经船用变压器变压降到船舶所用电压,主要区别为增加了高压电缆滚筒的可移动滑移装置,详见图3。
驳船式:与固定式岸基方案配置基本相同,主要采用了一艘配备缆绳绞车和变压器的驳船连接岸上和船舶系统,驳船上的变压器使岸上高压降为船用低压。
该方式优点是具有机动性,但缺点是驳船投资大成本高,船岸连接电缆数量多,电缆连接操作时间长。
1.3.2 船基方案,主要包括半固定式和固定式两种。
半固定式:由于部分船舶空间有限,另外老旧船舶改造成本较高,通常可采用半固定式船基方案。
此方案将岸电降压供电装置放置在一个或两个集装箱内,并吊装到船上。
集装箱内配置有:变压器,高压岸电连接屏,岸电配电柜,控制箱,高压电缆管理系统,电缆及插头等。
高压岸电连接屏,变压器,岸电配电柜,控制箱等电源装置置于主体电源移动舱内,高压电缆管理系统等置于电缆卷放移动舱内。
这种方式在集装箱船上应用比较广泛,只需要船上预留出對应集装箱箱位即可,详见图4。
固定式:该方案主要是将高压电缆管理系统(高压电缆滚筒)、岸电接入装置、变压器均固定安装在船上。
在船舶靠港作业时,只需直接通过电缆连接装置将电缆放至岸侧并连接至岸基供电装置,使用船载变电站,省去了每次船舶靠港后电站吊装和多根低压电缆的对接工作,使得船舶使用岸电更方便快捷,降低劳动强度、降低了岸电使用成本。
此方案更加适用于新制船舶,可考虑在艉部上层建筑设置岸电设备间安装岸电接入装置和变压器,作为电缆连接装置的专用高压电缆滚筒可就近安装在舷侧,详见图5。
2 系统规范要求IEC(国际电工委员会)、ISO(国际标准化组织)、IEEE(美国电气和电子工程师协会)经过多次讨论,于2012年7月13日发布了有关高压岸电连接系统标准的第一版(IEC/ISO/IEEE 80005-1),该标准明确规定了高压岸电连接系统船载部分及岸基部分的技术要求,对有关高压岸电连接系统的标准“IEC/PAS 60092-510:2009 Electrical installations in ships-Special features-High V oltage Shore Connection Systems (HVSC-Systems)”进行了修订升级。
同时,各大船级社也针对船舶高压岸电系统指定了相关设计及检验指南。
ABS 船级社Guideline-High V oltage Shore ConnectionBV 船级社Guideline-High-V oltage Shore Connection SystemNK 船级社Guideline-Guidelines for High-V oltage Shore Connection SystemCCS船级社也编制了《船舶高压岸电系统检验指南》适用于额定电压1kv 以上、15kv 以下的交流高压岸电系统。
明确规定了高压岸电连接系统船载部分及岸基部分的技术要求,并对电缆滚筒、高压连接电缆等关键船载设备都提出了明确的要求,规定了设备能力测试要求及检验指南。
如果船舶配备满足指南要求的岸电系统船载装置,经审图、安装检验和试验后,CCS 可授予AMPS 附加标志(Alternative Maritime Power Supply)。
3 系统应用本文以船厂某投标项目为例,系统要求如下:本船将在A甲板配一套高压岸电系统,且系统应满足IEC_ISO_IEEE80005-1和CCS 相应指南(AMPS)的要求。
仅在载荷转移的过程中,才能允许高压岸电系统与一台主发电机之间进行短时的并联运行。
值得注意的是,AMPS 船级附加标志的授予是基于包括岸电电缆和电缆绞车在内的船载装置均由船方提供。
如果岸电电缆和电缆绞车为非船方提供(由港口部门提供),则不能授予该附加标志。
所以,本船设计选择固定式船基方案,在A 甲板(左舷)布置带电缆及插头的电缆管理系统,在A 甲板的高压岸电室布置岸电连接配电柜(AC6600V,60Hz)布置,变压器(2000kvA,AC6600/440V),岸电接入屏组合在集控室主配电板内,详见图6。
本船配置主发电机3台,功率为1200KW;应急发电机1台,功率为200KW;电站使用情况,航行工况使用1台,进出港工况使用2台,装卸货工况使用2台,停泊工况使用1台。
经估算,装卸货工况为2台发电机,所需功率约为1600KW,此在港工况可以使用高压岸电系统代替船舶电站,故使用总功率为1800KW的高压岸电系统可以满足要求。
由于,我国船舶电力系统一般采用电压为AC400V,码头电压较多采用AC6000V或AC6600V,我国港口岸电电网频率为50Hz,但本船电网频率为60Hz,故厂家设计增加了频率转化器,可以将我国港口电网交流电变换成适合于60 Hz 交流电以满足更广泛的使用要求,详见图7。
4 系统设计使用注意事项4.1 岸基供电系统要求岸基供电系统宜采用船舶使用岸基供电接入时进行不间断供电的并网操作方法;容量应能保证船舶岸基供电时预期使用的设备具备正常工作的能力;系统的船舶电力系统设备的最大预期短路电流不能超过岸基供电系统的任何节点;船舶应装备保护断路器隔离开关和接地开关,断路器的短路能力应高于预期的短路电流,接地开关的容量应高于短路电流的期望峰值;还要包括短路装置的跳闸和报警、过流装置的跳闸和报警,接地故障指示和报警等保护装置;应装备能同时测量船舶配电板母线和岸电系统的电压表、频率表,可以读取各相电流的电流表,相序指示器以及同步装置;当船舶电站断开且岸基供电系统发生故障岸电供给失败时,船舶在尽可能短的时间内,应能自动启动和恢复主电源供电和自动按顺序启动负载。
4.2 电缆管理系统典型的电缆管理系统是由电缆绞车,电缆长度或张力控制设备和相关仪表组成;通常采用固定式,安装于使用岸电船舶的艉部;船舶通过电缆管理系统收放岸电电缆,与岸上电源进行连接;除具有收放电缆功能外,供电电缆收放系统应配置张力控制设备,在正常情况能保证电缆中不出现超过允许值的机械应力,电缆绞车的定时预紧设置能够维持最佳电缆长度,避免电缆超过拉紧限制或过于松弛,保持恒张力,在出现电缆过度拉伸情况下,及时切断岸电连接,预防潮汐过低或飓风破坏,避免带电拉断电缆或插头拔出状况。
4.3 电缆电缆的选用、施工与验收应符合在IEC/ISO/IEEE 80005 1 出版物附录B中的要求,其要求详细规定了该高压电缆的材料、保护、绝缘等性能要求和具体的试验要求;同时,电缆的选取应满足最大载流量。
4.4 插接件对插头及插座的要求是快速连接,接口标准统一,并能确保不能带电插拔;应采用带锁扣及保护接点的插头;支撑布置必须确保联结在一起的缆索的重量没有被任何插头、插座和接头负担;插头和插座的应具备错误连接发生时无法使用的功能,主要作用是联锁控制电路,在其未接通时,岸电连接断路器应不能闭合;插头和插座须有机械安全装置,此装置在工作位置上可锁定连接;无论插头或插座,带电端应为插孔形式、受电端应为插针形式。
4.5 继电保护该系统设置有变压器超温、通风系统故障、控制系统故障、过流、过载、过热、短路、缺相、电压不平衡、电流不平衡保护。
同时,各种保护动作后,能实现故障自动记录、事故记忆,并且失电不丢失数据。
