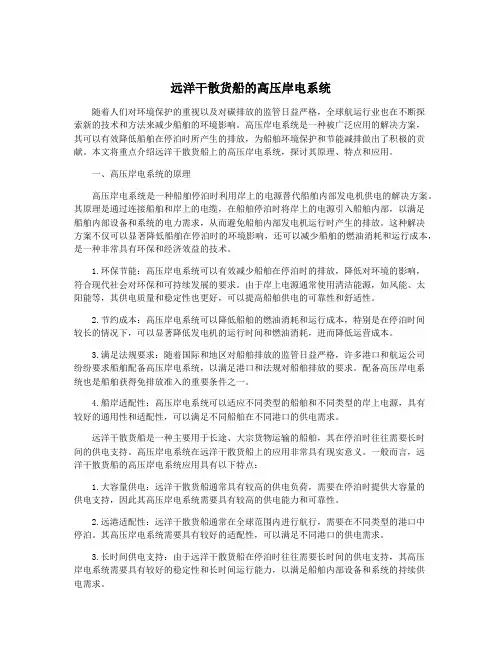

远洋干散货船的高压岸电系统随着人们对环境保护的重视以及对碳排放的监管日益严格，全球航运行业也在不断探索新的技术和方法来减少船舶的环境影响。
高压岸电系统是一种被广泛应用的解决方案，其可以有效降低船舶在停泊时所产生的排放，为船舶环境保护和节能减排做出了积极的贡献。
本文将重点介绍远洋干散货船上的高压岸电系统，探讨其原理、特点和应用。
一、高压岸电系统的原理高压岸电系统是一种船舶停泊时利用岸上的电源替代船舶内部发电机供电的解决方案。
其原理是通过连接船舶和岸上的电缆，在船舶停泊时将岸上的电源引入船舶内部，以满足船舶内部设备和系统的电力需求，从而避免船舶内部发电机运行时产生的排放。
这种解决方案不仅可以显著降低船舶在停泊时的环境影响，还可以减少船舶的燃油消耗和运行成本，是一种非常具有环保和经济效益的技术。
1.环保节能：高压岸电系统可以有效减少船舶在停泊时的排放，降低对环境的影响，符合现代社会对环保和可持续发展的要求。
由于岸上电源通常使用清洁能源，如风能、太阳能等，其供电质量和稳定性也更好，可以提高船舶供电的可靠性和舒适性。
2.节约成本：高压岸电系统可以降低船舶的燃油消耗和运行成本，特别是在停泊时间较长的情况下，可以显著降低发电机的运行时间和燃油消耗，进而降低运营成本。
3.满足法规要求：随着国际和地区对船舶排放的监管日益严格，许多港口和航运公司纷纷要求船舶配备高压岸电系统，以满足港口和法规对船舶排放的要求。
配备高压岸电系统也是船舶获得免排放准入的重要条件之一。
4.船岸适配性：高压岸电系统可以适应不同类型的船舶和不同类型的岸上电源，具有较好的通用性和适配性，可以满足不同船舶在不同港口的供电需求。
远洋干散货船是一种主要用于长途、大宗货物运输的船舶，其在停泊时往往需要长时间的供电支持。
高压岸电系统在远洋干散货船上的应用非常具有现实意义。
一般而言，远洋干散货船的高压岸电系统应用具有以下特点：1.大容量供电：远洋干散货船通常具有较高的供电负荷，需要在停泊时提供大容量的供电支持，因此其高压岸电系统需要具有较高的供电能力和可靠性。
船舶接岸电注意事项指南船舶接岸电是指在港口或码头停靠时，船舶与岸上电力系统进行连接，以供给船舶所需的电力。
在进行船舶接岸电操作时，需要遵循一系列的注意事项，以确保操作的安全性和有效性。
本指南将详细介绍船舶接岸电的注意事项，并提供相关观点和理解。
一、船舶接岸电的意义和背景1. 船舶接岸电的意义：船舶在停靠港口时，通常需要使用大量的电力来满足船上各种设备和系统的运行需求，如照明、供电、空调等。
船舶接岸电可以实现船舶与岸上电力系统的连接，从而提供稳定、可靠的电力供应，减少船舶使用内部发电机的运行时间，节约燃料和减少环境污染。
2. 船舶接岸电的背景：船舶接岸电的概念源于环保和节能的要求。
随着环保意识的提高和对船舶排放的监管加强，许多国际港口纷纷规定船舶在停靠时必须使用接岸电，以减少港口的大气污染和噪音污染。
船舶接岸电已成为现代航运中不可或缺的一环。
二、船舶接岸电的操作流程1. 前期准备工作：在进行船舶接岸电操作之前，需要进行一系列的准备工作，包括检查船舶接岸电设备和系统的完好性、确保船舶与岸上电力系统的兼容性、确认电源供应能力等。
2. 连接步骤：船舶接岸电的连接步骤主要包括选择合适的电缆和连接器、插入船舶接岸电插头到岸上电源插座、打开船舶电力系统的主开关、确保良好的接地等。
3. 安全措施：在进行船舶接岸电操作时，需要注意一些安全措施，例如避免电缆受损、防止电缆过热、定期检查接地系统的有效性等。
应根据岸上电力系统的特点和船舶电力需求进行额定电流限定，避免超过接岸电设备的额定容量。
三、船舶接岸电可能存在的问题及解决方法1. 电缆故障：在船舶接岸电操作中，电缆的故障可能导致电力供应中断或电缆过热，进而影响船舶正常使用。
解决方法包括定期检查电缆完好性、使用合适的电缆保护装置、保持电缆干燥等。
2. 接地问题：良好的接地系统可以确保安全操作和电力设备的正常运行。
如果接地系统存在问题，可能会对船舶和岸上电力系统造成损坏。
船舶电力系统的组成讲义课件1. 简介船舶电力系统是指为船舶提供电力供应的一套设备和系统。
它包括发电机、输电系统、配电系统和用电设备等组成部分。
本讲义将详细介绍船舶电力系统的各个组成部分及其工作原理。
2. 组成部分2.1 发电机发电机是船舶电力系统的核心部件之一，它可以将机械能转换为电能。
常见的船舶发电机包括柴油发电机、燃气发电机和涡轮发电机等。
发电机的输出电压和频率需要根据船舶的需要进行调整。
2.2 输电系统输电系统用于将发电机产生的电能传输到各个用电设备。
船舶输电系统主要由高压开关设备、高压电缆和变压器等组成。
其中，变压器起到调节电压和功率的作用，确保电能的稳定供应。
2.3 配电系统配电系统用于将输电系统传输过来的电能分配给不同的用电设备。
船舶配电系统包括主配电系统和辅助配电系统。
主配电系统主要用于供应船舶的主要用电设备，如船载动力设备；而辅助配电系统则用于供应船舶的辅助设备，如照明设备和通信设备等。
2.4 用电设备用电设备是船舶电力系统的终端设备，用于满足船舶各个部门的不同电力需求。
常见的船舶用电设备包括电动机、照明设备、通信设备和导航设备等。
3. 工作原理船舶电力系统的工作原理可以简单概括为以下几个步骤：1.发电机产生电能：当发电机启动后，通过燃料燃烧或其他方式产生机械能，然后转换为电能。
2.输电系统传输电能：发电机输出的电能通过输电系统中的高压开关设备和电缆传输到不同的用电设备区域。
3.变压器调节电压：输电系统中的变压器可以根据需要调节电能的电压，确保供电的稳定性。
4.配电系统分配电能：变压器将电能传输到配电系统，根据需要将电能分配给不同的用电设备。
5.用电设备消耗电能：用电设备接收到分配的电能后，将其转换为对应的机械能或其他形式的能量，以满足船舶各个部门的需求。
4. 维护与安全为了确保船舶电力系统的正常运行和安全性，需要进行定期维护和检查。
具体的维护措施包括：•定期检查发电机的外观和绝缘性能，及时清洁和更换损坏的部件。
（宋体五号，每日二页及以上, 实习报告一律采用单面打印。
纸张大小为A4复印纸，无特殊要求的汉字采用五号宋体字，行间距为1.25倍行距。
）1.岸电箱系统的组成交流高压岸电系统由岸上装置，船-岸接口装置（插头/插座，电缆和电缆管理系统），船载装置（岸电链接配电缆，变压器，岸电控制屏）组成。
2.注意事项3.岸电系统的操作步骤:1）船舶岸电系统接地放电接岸电前，码头电工上船接治，并要求船舶岸电系统进行接地放电。
在码头电工见证下，船员完成接地放电程序。
2）电缆的送岸连接通过马达转动电缆绞车将电缆放到码头上。
待码头电工将电缆插头与码头上的岸电插座相连，且将套在电缆插头处的钢丝网编织绳固定在码头上。
岸电绞车的操作完毕应急断电线路的连接、试验和送电应急断电线路的原理：将连接电缆的应急停止控制回路接入高压真空开关的合闸线圈回路，当在船上按下任何一个“应急停止”按钮时，自动断开岸电开关，起到应急保护作用。
码头电工接妥电缆接口后，提供应急断电线路电源。
码头电工确认试验成功，就完成了全部供电准备工作，随时可通知岸上合闸供电。
4）同步检验接到码头电工“已送电”的通知后，船方电工在岸电连接屏检查岸电相序是否正确。
若不对，则通知码头电工换相。
5)岸电供电结束时的恢复程序船离码头前2小时，停止岸电电源的供应。
及时与船方联系。
依次进行：(1) 通知电工停止供电，断开码头上的岸电开关(当然，船舶此时也可按下应急断电按钮，遥控岸上分闸断电)；(2) 配合船方电工脱开电缆连接；(3) 在确认岸电无电的情况下，要求船方用电缆绞车将岸电电缆从码头上收回；(4) 用专用手柄转动丝杆移门，将移门关闭，上紧门上的四颗花篮螺栓。

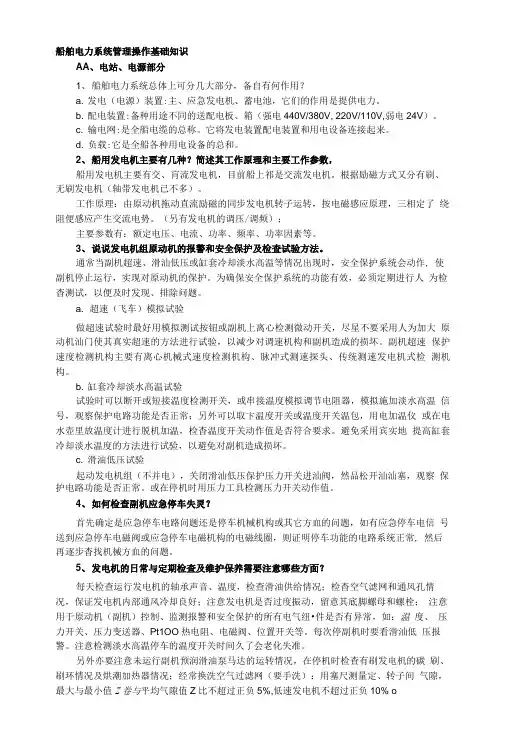

船舶电力系统管理操作基础知识AA、电站、电源部分1、船舶电力系统总体上可分几大部分，备自有何作用？a. 发电（电源）装置:主、应急发电机、蓄电池，它们的作用是提供电力。
b. 配电装置:备种用途不同的送配电板、箱（强电440V/380V, 220V/110V,弱电24V）。
c. 输电网:是全船电缆的总称。
它将发电装置配电装置和用电设备连接起来。
d. 负载:它是全船各种用电设备的总和。
2、船用发电机主要有几种？简述其工作原理和主要工作参数，船用发电机主要有交、肓流发电机，目前船上祁是交流发电机。
根据励磁方式又分有刷、无刷发电机（轴带发电机已不多）。
工作原理：由原动机拖动直流励磁的同步发电机转子运转，按电磁感应原理，三相定了绕阻便感应产生交流电势。
（另有发电机的调压/调频）；主要参数有：额定电压、电流、功率、频率、功率因素等。
3、说说发电机组原动机的报警和安全保护及检査试验方法。
通常当副机超速、滑汕低压或缸套冷却淡水高温等情况出现时，安全保护系统会动作, 使副机停止运行，实现对原动机的保护。
为确保安全保护系统的功能有效，必须定期进行人为检杳测试，以便及时发现、排除问题。
a. 超速（飞车）模拟试验做超速试验时最好用模拟测试按钮或副机上离心检测微动开关，尽星不要采用人为加大原动机汕门使其真实超速的方法进行试验，以减少对调速机构和副机造成的损坏。
副机超速保护速度检测机构主要有离心机械式速度检测机构、脉冲式测速探头、传统测速发电机式检测机构。
b. 缸套冷却淡水高温试验试验时可以断开或短接温度检测开关，或串接温度模拟调节电阻器，模拟施加淡水高温信号，观察保护电路功能是否正常；另外可以取卞温度开关或温度开关温包，用电加温仪或在电水壶里放温度计进行脱机加温，检杳温度开关动作值是否符合要求。
避免采用宾实地提高缸套冷却淡水温度的方法进行试验，以避免对副机造成损坏。
c. 滑油低压试验起动发电机组（不并电），关闭滑汕低压保护压力开关进汕阀，然品松开汕汕塞，观察保护电路功能是否正常。
船舶岸电操作规程1. 各位船员兄弟们，今天咱们来聊聊船舶岸电这个事儿。
说起岸电操作，那可是一点儿马虎不得，得像对待自家孩子一样细心。
2. 靠港前的准备工作可得认真做好啊！检查岸电箱就跟查看自己的钱包一样仔细，每个开关、每根线路都得摸一遍，可不能有丝毫马虎。
3. 船舶停稳后，咱们得先确认岸电电压和频率是不是跟咱们船上的配合。
这就像找对象一样，得门当户对才行，可不能随便乱配对。
4. 接线的时候可要打起十二分精神！电缆要像捧着金条一样小心，可别让它扭曲了、受伤了。
线路连接的时候，得把插头和插座擦得锃亮，就跟打扮新娘子似的。
5. 接地线可是重中之重！这根线就像是咱们的保护神，得先接上它才能保证安全。
要是忘了接地线，那就跟蹦极没系绳子一样危险。
6. 相序检查可不能马虎，得用相序表仔细测量。
要是相序接错了，那发电机就得倒着转，跟人倒着走路一样别扭。
7. 切换到岸电供电时，要像变魔术一样细致。
先把船上负荷降到最低，就像让大象轻轻落地一样温柔。
然后再慢慢切换，一点一点来，别着急。
8. 切换完成后，咱们还得盯着仪表看一会儿，就像新妈妈看着婴儿一样。
电压、电流、功率因数都得正常才行。
9. 用电过程中也得时不时巡查，看看线路有没有发热、有没有异响。
就像照看锅里的饭，得经常掀开锅盖看看。
10. 要是遇到紧急情况，比如岸电突然断了，咱们得立马启动应急预案。
就像消防演习一样，每个人都得知道自己该干啥。
11. 离港断开岸电的时候也有讲究。
得先把负荷转回船上发电机，再断开岸电。
这就像交接班一样，要做到无缝衔接。
12. 最后收拾电缆的时候，可得像收藏宝贝一样轻柔。
把电缆盘得整整齐齐，放回专用箱里，再检查一遍有没有损坏。
13. 记住啊，操作岸电的时候，安全帽、绝缘手套这些防护用品必须戴好。
这些就是咱们的盔甲，可不能嫌麻烦就不用。
14. 每次操作完都要做好记录，把用电时间、电流、电压都记下来。
这就像写日记一样，以后查起来也方便。
15. 要是发现设备有啥毛病，可得马上报告。
远洋干散货船的高压岸电系统远洋干散货船是一种重要的海上运输工具，为了满足其在港停泊期间的电力需求，船舶需要安装高压岸电系统。
本文将对远洋干散货船的高压岸电系统进行详细介绍。
一、高压岸电系统的作用远洋干散货船在停泊港口期间，需要获取供电来支持船上的正常运行和生活。
传统的发电机组供电方式存在噪音大、燃油消耗多等问题，而且对环境造成一定的影响。
而高压岸电系统则能够通过船舶与岸上供电系统的连接，使船舶脱离使用发动机发电，减少尾气排放，提高环保性能。
1. 岸电接头岸电接头是连接船舶与岸上电力系统的重要设备，主要由电缆、插头和插座等部件组成。
在接收岸电时，船上的电缆需要与岸上的插座连接，确保电力传输的稳定和安全。
2. 岸电变压器岸电变压器是将岸上的电力转换为适合船舶使用的电压的重要设备。
通过调节变压器的输出电压，确保船舶能够得到稳定的电力供应。
3. 船舶岸电柜船舶岸电柜是连接岸电接头与船舶内部电气系统的设备，主要包括断路器、接触器、配电柜等。
其作用是控制岸电的接入和断开，以及分配电力至船舶内部各个设备。
4. 船舶岸电系统监控设备为了确保船舶岸电系统的安全和稳定，需要安装监控设备对电压、电流、温度等参数进行实时监测。
一旦出现异常情况，监控设备能够及时报警，并且可以进行远程控制。
1. 环保节能高压岸电系统能够减少船舶的尾气排放，降低对环境的影响，符合国际环保要求。
岸电系统能够减少船舶燃油消耗，实现节能减排的目的。
2. 经济性相比传统的发电机组供电方式，高压岸电系统能够降低船舶的运营成本。
岸电供电的成本相对较低，同时维护岸电系统的成本也相对较低，因此能够为船舶运营带来经济效益。
3. 安全性岸电系统的供电方式更加安全可靠，不会出现发电机组故障导致船舶停电的情况，保障了船舶在港停泊期间的正常运行。
4. 便利性岸电系统能够使船舶脱离使用发动机发电，减少了对发动机的使用，延长了发动机的寿命。
对于长时间在港停泊的船舶来说，使用岸电系统能够降低对发动机的损耗，减少维护成本。
可修改可编辑
岸电系统的操作步骤：
1）船舶岸电系统接地放电
接岸电前，码头电工上船接洽，并要求船舶岸电系统进行接地放电。
在码头电工见证下，船员完成接地放电程序。
2）电缆的送岸连接
通过马达转动电缆绞车将电缆放到码头上。
待码头电工将电缆插头与码头上的岸电插座相连，且将套在电缆插头处的钢丝网编织绳固定在码头上。
岸电绞车的操作完毕。
3）应急断电线路的连接、试验和送电
应急断电线路的原理：将连接电缆的应急停止控制回路接入高压真空开关的合闸线圈回路，当在船上按下任何一个“应急停止”按钮时，自动断开岸电开关，起到应急保护作用。
①码头电工接妥电缆接口后，提供应急断电线路电源。
②码头电工确认试验成功，就完成了全部供电准备工作，随时可通知岸上合闸供电。
4）同步检验
接到码头电工“已送电”的通知后，船方电工在岸电连接屏检查岸电相序是否正确。
若不对，则通知码头电工换相。
5）岸电供电结束时的恢复程序
船离码头前2小时，停止岸电电源的供应。
及时与船方联系。
依次进行：（1）通知电工停止供电，断开码头上的岸电开关（当然，船舶此时也可按下应急断电按钮，遥控岸上分闸断电）；
（2）配合船方电工脱开电缆连接；
（3）在确认岸电无电的情况下，要求船方用电缆绞车将岸电电缆从码头上收回；
（4）用专用手柄转动丝杆移门，将移门关闭，上紧门上的四颗花篮螺栓。
. .
.
