高固体份涂料

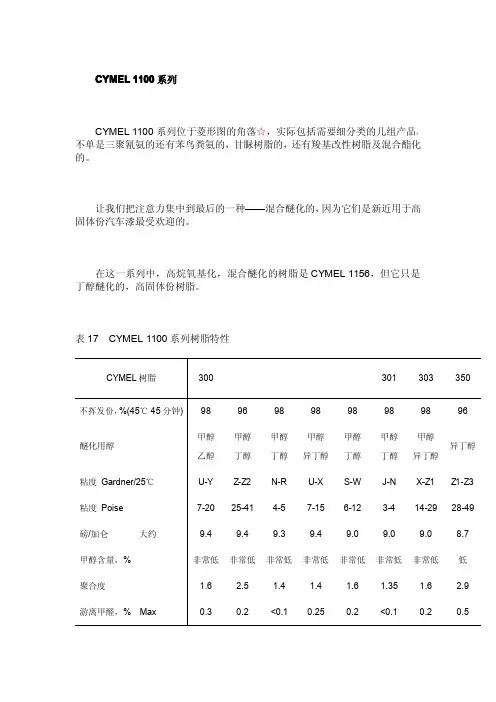

CYMEL1100系列CYMEL1100系列位于菱形图的角落☆，实际包括需要细分类的几组产品，不单是三聚氰氨的还有苯鸟粪氨的，甘脲树脂的，还有羧基改性树脂及混合酯化的。

让我们把注意力集中到最后的一种——混合醚化的，因为它们是新近用于高固体份汽车漆最受欢迎的。

在这一系列中，高烷氧基化，混合醚化的树脂是CYMEL1156，但它只是丁醇醚化的，高固体份树脂。

表17CYMEL1100系列树脂特性CYMEL树脂300301303350不挥发份，%(45℃45分钟)9896989898989896醚化用醇甲醇乙醇甲醇丁醇甲醇丁醇甲醇异丁醇甲醇丁醇甲醇丁醇甲醇异丁醇异丁醇粘度Gardner/25℃U-Y Z-Z2N-R U-X S-W J-N X-Z1Z1-Z3粘度Poise7-2025-414-57-156-123-414-2928-49磅/加仑大约9.49.49.39.49.09.09.08.7甲醇含量，%非常低非常低非常低非常低非常低非常低非常低低聚合度 1.6 2.5 1.4 1.4 1.6 1.35 1.6 2.9游离甲醛，%Max0.30.2<0.10.250.2<0.10.20.5该系列树脂具有以下特征：混溶性非常好烷氧基官能基团：需要强酸催化剂疏水性增加耐湿热性改进层间附着力改进起泡减少电沉积性好该系列的发展适应了电沉积施工的发展，作电沉积漆的交联剂。

CYMEL303与主体树脂一起迁移和共沉积的能力较差，而近来开发的甲、乙醇共醚化的CYMEL1116则有很大改进。

随着烃类溶剂容忍度的增加，水溶性下降，疏水性增加，耐湿热性改进，层间附着力改进，耐盐雾和起泡的改进都是汽车漆所企求的。

甲醚化树脂这一系列特征的改进是由于丁醚化或混合醚化的加入产生的。

由于有了CYMEL303树脂，研究人员可以利用高烷基化的氨基树脂解决很多漆病问题，研制出高性能的汽车涂料。

比如，众所周知的，流动性极佳，可以使漆膜光滑，光泽高，其不利的一面是不盖砂纸痕，甚至指纹造成的污染都能透过面漆反映出来，再有就是流挂。

一种单组份、溶剂型、高固体份膨胀型防火涂料，经过独立测试，对其在钢结构上的防火性能进行了评估，满足一系列相关标准。

产品说明可使"I"形截面钢、钢梁和钢柱的最高耐火极限达到2小时。

由于其具有快干性与快速重涂性，因此Interchar 973既适用于现场涂覆，也适用于非现场涂覆，而且可涂覆于一系列经认可的底漆体系上。

设计用途白色, 淡灰色哑光70％ ± 2% （依照ISO 3233标准和ICF方法测量）300-700微米 (12-28密耳) 干膜厚 相当于429-1000微米 (17.2-40密耳）湿膜厚, 单道涂层即可达到典型膜厚在700微米干膜厚度和所述体积固体份的情况下，1 平方米/公升在 28 密耳干膜厚度和所述体积固体份的情况下，40 平方英尺/美制加仑允许适当的损耗系数无气喷涂, 刷涂涂装数据INTERCHAR 973颜色光泽体积固体份典型厚度理论涂布率实际涂布率施工方法干燥时间温度表干硬干最小最大¹ 参见国际油漆公司工业防护漆部门的《定义与略缩语》Interchar 973的末道涂层施工完毕后，应立即施工封闭涂层 (对于 Intersheen 54 和579至少为2-4小时；对于Interthane 870 或 Interthane 990为24小时)。

但是，必须检查干膜厚度，确保施工封闭涂层前已达到规定的厚度。

上表所列干燥时间系在700微米（28密耳）的典型干膜厚度条件下测得。

如果温度大于等于25°C(77°F)时，则可使用热带型产品。

参见“产品特性”。

自重涂间隔10°C (50°F) 60 分钟24 小时8 小时 无限制¹15°C (59°F) 45 分钟20 小时 6 小时 无限制¹25°C (77°F)30 分钟16 小时4 小时无限制¹4°C (39°F)1.34 千克/升 (11.2 磅/加仑)法规符合性数据闪点产品重量挥发性有机化合物含量关于更多详细资料，请见关于“产品特性”的章节2.83 磅/加仑 (340 克/升)美国环境保护局第24号方法267 克/公斤欧共体溶剂排放指令1999年第13号委员会指令Interchar ® 973丙烯酸膨胀型防火涂料第1 页，共 4页Protective CoatingsInterchar ® 973丙烯酸膨胀型防火涂料所有待涂覆的表面均应清洁、干燥、无污染。

2024年SGMW涂装工职业技能理论知识考试题与答案1.涂料中颜料含量过低或颜料遮盖力太差,或使用透明性颜料,会产生()A、浮色B、渗色C、露底D、桔皮正确答案：C2.当两个不同颜色和大小的物体放在一起时,()A、它们的颜色不会互相影响B、大的物体影响小的物体C、小的物体影响大的物体D、它们的颜色会发生严重干扰正确答案：B3.怎样采用一个双层喷涂模式情况,应选择下列哪种喷涂方式()A、先厚喷一层全湿的涂层后马上在喷涂一层全湿的涂层B、先薄喷一层后,马上喷涂一层中湿涂层C、两层薄涂层,每层之间有5分钟的闪干时间正确答案：B4.涂装车间一旦使用了含硅的材料最可能出现以下哪种缺陷()A、缩孔B、颗粒C、痱子D、流挂正确答案：A5.元素有机硅树脂类涂料因耐高温可在()°C下长期使用。

A、100~200B、200~300C、>500正确答案：B6.很少有热塑性的水溶性聚合物用于涂料,是因为()。

A、它的抗水性太差B、毒性较强C、原材料费贵D、成膜难正确答案：A7.MF树脂有6个反应性基团,但因空间阻碍的原因,其有效官能度数约为()。

A、3B、4C、5D、6正确答案：A8.水性漆膜自然闪干,干燥速度会很慢,因为:()A、漆膜表面温度会比较低,妨碍漆膜干燥B、致使喷房内湿度过高,妨碍漆膜干燥C、漆膜表面的水蒸气不能及时挥发,妨碍漆膜干燥D、漆膜表面形成干燥层,妨碍漆膜内部水蒸发正确答案：C9.P.PG水性漆合适的储存温度为()A、8-38摄氏度B、5-35摄氏度C、10-40摄氏度D、这无关紧要正确答案：B10.高固体份涂料作为环保涂料是因为减少了()的使用。

A、助剂B、填料C、溶剂D、颜料正确答案：C11.在涂装过程中,一次涂装得过厚,容易造成()缺陷A、.桔皮B、流挂D、针孔正确答案：B12.PPG水性实色漆的推荐稀释比例为()A、按1:1比例用去离子水稀释B、按5%的比例加入去离子水即可C、按10%的比例加入去离子水即可D、按15%的比例加入去离子水即可正确答案：C13.粉末涂料粒径大小的要求是:不能太大也不能太小。

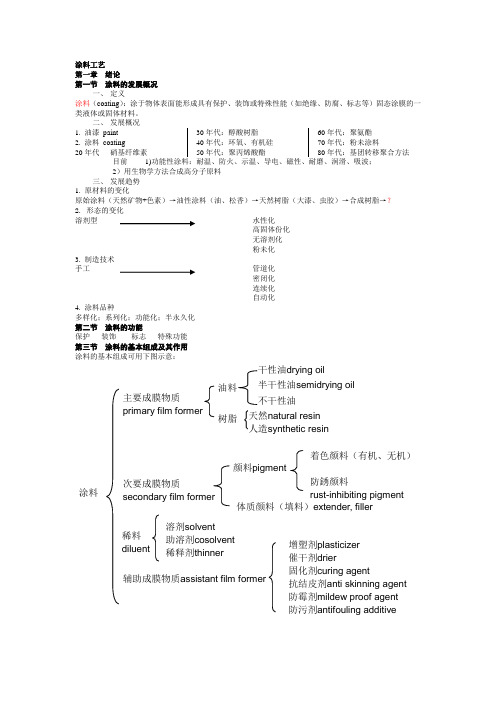

涂料工艺第一章绪论第一节涂料的发展概况一、定义涂料（coating）：涂于物体表面能形成具有保护、装饰或特殊性能（如绝缘、防腐、标志等）固态涂膜的一类液体或固体材料。

二、发展概况1. 油漆paint2. 涂料coating20年代硝基纤维素30年代：醇酸树脂40年代：环氧、有机硅50年代：聚丙烯酸酯60年代：聚氨酯70年代：粉未涂料80年代：基团转移聚合方法目前1)功能性涂料：耐温、防火、示温、导电、磁性、耐磨、润滑、吸波；2）用生物学方法合成高分子原料三、发展趋势1. 原材料的变化原始涂料（天然矿物+色素）→油性涂料（油、松香）→天然树脂（大漆、虫胶）→合成树脂→？2. 形态的变化溶剂型水性化高固体份化无溶剂化粉未化3. 制造技术手工管道化密闭化连续化自动化4. 涂料品种多样化；系列化；功能化；半永久化第二节涂料的功能保护装饰标志特殊功能第三节涂料的基本组成及其作用涂料的基本组成可用下图示意：涂料主要成膜物质primary film former次要成膜物质secondary film former稀料diluent辅助成膜物质assistant film former油料树脂干性油drying oil半干性油semidrying oil不干性油天然natural resin人造synthetic resin颜料pigment着色颜料（有机、无机）防銹颜料rust-inhibiting pigment体质颜料（填料）extender, filler溶剂solvent助溶剂cosolvent稀释剂thinner增塑剂plasticizer催干剂drier固化剂curing agent抗结皮剂anti skinning agent防霉剂mildew proof agent防污剂antifouling additive第四节涂料的分类与命名一、涂料有以下一些分类法：1.用途：家具漆、建筑漆、船舶漆、汽车漆、电气绝缘漆等。

表面张力作用在涂料在施工中的缺陷分析及消除措施涂料在施工和涂膜枯燥进程中，在漆膜里会出现多种缺陷或不完善，本文在尽能够的范围内论及一些最重要的缺陷，并讨论这些缺陷的原因以及消弭或至少将其降至最低的能够方法。

涂料的涂膜形成的缺陷中，有许多与外表张力现象有关，看来对外表张力回忆一下是很恰当的和完全必要的。

在液体界面处的力与其外部的力有所不同，这是由于在此外表分子上的力不对称散布所致，外表分子具有较高的自在能，此自在能等于移动单位面积上分子外表层所需求的能量。

自然的规律力图将这样的自在能降低至最小，一个途径是采用增加液体外表积韵方法，由于一个球体能包封的体积与外表积之比值最大，故外表张力就不时设法将液体构成液滴，基于异样的理由，外表张力驱使粗糙或不平整液体外表活动成为平滑的外表，平滑外表与空气的界面面积要比粗糙的界面面积小，因此，当此外表变得较平滑时，其外表自在能就降低，外表张力可以用垂直于外表的单位长度线上的力来表示，其单位为每米牛顿，或更为普通的是：mNm-1，在以前的文献里，以及即使在明天，人们还也许看到每厘米达因的：ldynecm-1＝lmNm-1。

这种力图趋向最低外表能的另一种状况，就是液体外表上的分子平衡定向，将外表张力可减至最小的分子链段在外表上趋向于定向化。

全氟烷基可发生最低的外表张力，甲基次之，依次递增的外表张力为脂肪族链、芬芳族环、酯类和酮类、醇类、而最后为水(水银具有还要高一些的外表张力)。

全氟取代的脂肪烃链在涂料范围里所触及的任何一种资料外表张力中算是最低外表张力的物质，下一个就是聚二甲基硅氧烷，硅氧键极富挠性(易旋转)的骨架可使外表上的少量甲基定向，线型脂肪烃的外表张力随链长度而添加，此反映出亚甲基同甲基的比在增大。

普通说来，当脂肪族脂类、酮类和醇类的链长度添加时，其外表张力亦添加。

水是用于涂料中挥发性组成里外表张力最大的物质，加大批外表活性剂于水中，在此外表上有了烃链而发生低外表张力。

一种单组份、溶剂型、不含硼酸、高固体份，低VOC的膨胀型防火涂料，设计用于对钢结构的防火保护。

经认证实验室独立测试，符合BS476 Parts 20-21，AS 1530.4-2014, AS 4100的要求，取得了第三方机构的评估和认证。

产品说明可为"I"形截面钢、立柱及空心结构提供长达2小时的防火保护。

.由于其具有快干性与快速重涂性，因此既适用于现场涂覆，也适用于非现场涂覆，而且可涂覆于一系列经认可的底漆体系上。

一个具有更好耐水性能的版本，可以在没有积水/大量流动水，或者非长期高湿环境中，为没有面漆的Interchar 2090提供长达6个月的户外曝晒性能。

设计用途白色 (HFA290), 白色 C (HFA292)哑光75％ ± 3% （依照ISO 3233标准和ICF方法测量）干膜厚300-1500微米 (12-60密耳) 相当于 湿膜厚400-2000微米 (16-80密耳)单道涂层即可达到干膜厚度1.5mm。

在750微米干膜厚度和所述体积固体份的情况下，1 平方米/公升在 30 密耳干膜厚度和所述体积固体份的情况下，40 平方英尺/美制加仑允许适当的损耗系数适用于无气喷涂, 刷涂涂装数据INTERCHAR 2090颜色光泽体积固体份典型厚度理论涂布率实际涂布率施工方法干燥时间温度表干硬干最小最大¹ 参见国际油漆公司工业防护漆部门的《定义与略缩语》² Interchar 2090的末道涂层施工完毕后，应立即施工封闭涂层 (对于 Intersheen 54 和579至少为2-4小时；对于其它面漆为24小时)。

但是，必须检查干膜厚度，确保施工封闭涂层前防火漆已达到规定的厚度。

所有干燥时间的数据参考 750微米 (30 密耳) 的一般干膜厚度。

如果温度大于等于25°C(77°F)时，则可使用热带型产品。

参见“产品特性”。

自重涂间隔10°C (50°F) 60 分钟24 小时8 小时² 无限制¹15°C (59°F) 40 分钟20 小时 6 小时² 无限制¹25°C (77°F)30 分钟16 小时4 小时²无限制¹4°C (39°F)1.38 千克/升 (11.5 磅/加仑) 法规符合性数据闪点（典型）产品重量挥发性有机化合物关于更多详细资料，请见关于“产品特性”的章节230 克/公斤欧共体溶剂排放指令含量1999年第13号委员会指令286克/公升欧盟产品指令(Council Directive 2004/42/EC)第1 页，共 4页资料来源10284发行日期：2022/8/25Protective Coatings所有待涂覆的钢材表面应当干净，干燥且没有任何污染。

Word-可编辑氨基树脂涂料1.什么是氨基树脂？涂料用氨基树脂主要有哪些类型？其生产原料是什么？氨基树脂是指含有氨基的化合物与醛类（主要是甲醛），经缩聚反应制得的热固性树脂。

在涂料中，由氨基树脂单独加热固化所得的涂膜硬而脆，且附着力差，因此氨基树脂常与其他树脂如醇酸树脂、聚酯树脂、环氧树脂等配合，组成氨基树脂涂料。

涂料用氨基树脂按母体化合物的不同，可分为脲醛树脂、三聚氰胺甲醛树脂、苯代三聚氰胺甲醛树脂、共缩聚树脂。

用于生产氨基树脂的原料主要有氨基化合物、醛类、醇类。

氨基化合物主要有尿素、三聚氰胺和苯代三聚氰胺。

2.涂料用醚化氨基树脂有哪几类？性能有何不同？答：丁醚化氨基树脂，乙醇醚化氨基树脂，甲醚化氨基树脂，用甲醇醚化的脲醛树脂仍可溶于水，它具有快固性，可用作水性涂料交联剂，也可与溶剂型醇酸树脂并用。

用乙醇醚化的脲醛树脂可溶于乙醇，它固化速度慢于甲醚化脲醛树脂。

以丁醇醚化的脲醛树脂在有机溶剂中有较好的溶解度。

普通来说，单元醇的分子链越长，醚化产物在有机溶剂中的溶解性越好，但固化速度越慢。

丁醇以上的醇类如辛醇等因在水中溶解度差，不能用直接与羟基化合物举行醚化的主意来制备，需要用醚交换的主意制备，因此很少使用。

丁醚化脲醛树脂在溶解性、混容性、固化性、涂膜性能和成本等方面都较理想，且原料易得，生产工艺容易，所以与溶剂型涂料相配合的交联剂常采用丁醚化氨基树脂。

丁醚化脲醛树脂是水白色粘稠液体，主要用于和不干性醇酸树脂配制氨基醇酸烘漆，以提高醇酸树脂的硬度、干性等。

因脲醛树脂的耐候性和耐水性稍差，因此大多用于内用漆和底漆。

大多数实用的甲醚化脲醛树脂属于聚合型部分烷基化的氨基树脂，这类树脂有良好的醇溶性和水溶性。

甲醚化脲醛树脂具有快固性，对金属有良好的附着力，成本较低，可作高固体涂料、无溶剂涂料交联剂。

3.甲醚化氨基树脂作为交联剂，与其他树脂形成漆膜过程中，会发生那些反应？在甲醚化氨基树脂的分子中含有以下3种反应基团：一NH(亚胺基)、一N—CH2 OH (羟甲基)、一N—CH2OCH3 (甲氧基甲基)。
