下载文档原格式

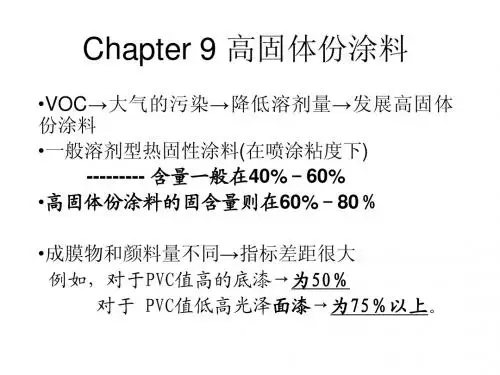

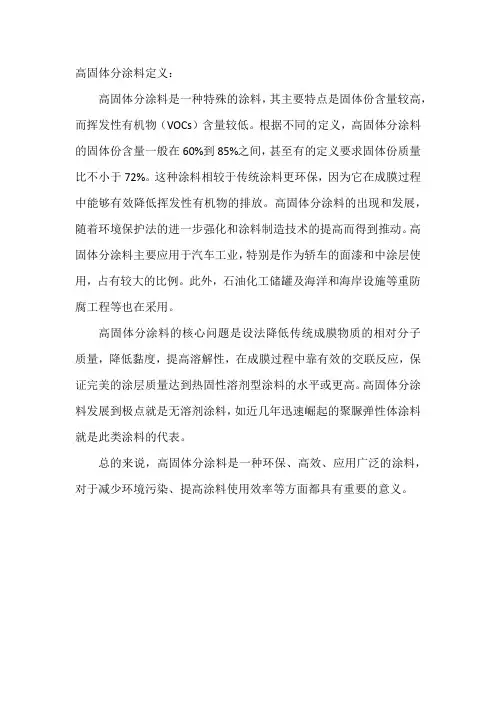

高固体分涂料定义：
高固体分涂料是一种特殊的涂料，其主要特点是固体份含量较高，而挥发性有机物（VOCs）含量较低。
根据不同的定义，高固体分涂料的固体份含量一般在60%到85%之间，甚至有的定义要求固体份质量比不小于72%。
这种涂料相较于传统涂料更环保，因为它在成膜过程中能够有效降低挥发性有机物的排放。
高固体分涂料的出现和发展，随着环境保护法的进一步强化和涂料制造技术的提高而得到推动。
高固体分涂料主要应用于汽车工业，特别是作为轿车的面漆和中涂层使用，占有较大的比例。
此外，石油化工储罐及海洋和海岸设施等重防腐工程等也在采用。
高固体分涂料的核心问题是设法降低传统成膜物质的相对分子质量，降低黏度，提高溶解性，在成膜过程中靠有效的交联反应，保证完美的涂层质量达到热固性溶剂型涂料的水平或更高。
高固体分涂料发展到极点就是无溶剂涂料，如近几年迅速崛起的聚脲弹性体涂料就是此类涂料的代表。
总的来说，高固体分涂料是一种环保、高效、应用广泛的涂料，对于减少环境污染、提高涂料使用效率等方面都具有重要的意义。

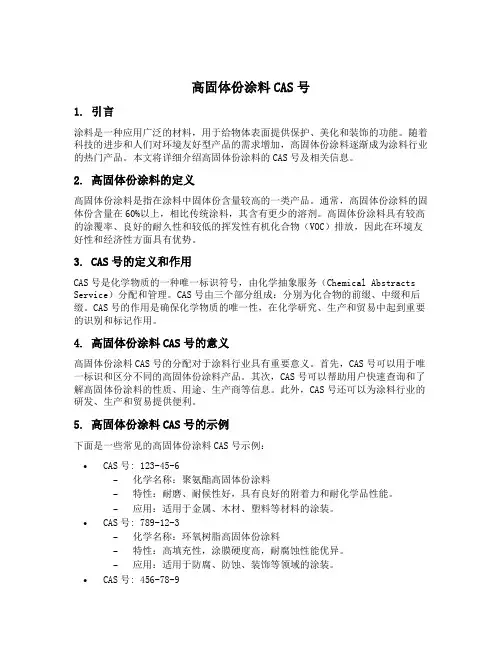

高固体份涂料CAS号1. 引言涂料是一种应用广泛的材料，用于给物体表面提供保护、美化和装饰的功能。
随着科技的进步和人们对环境友好型产品的需求增加，高固体份涂料逐渐成为涂料行业的热门产品。
本文将详细介绍高固体份涂料的CAS号及相关信息。
2. 高固体份涂料的定义高固体份涂料是指在涂料中固体份含量较高的一类产品。
通常，高固体份涂料的固体份含量在60%以上，相比传统涂料，其含有更少的溶剂。
高固体份涂料具有较高的涂覆率、良好的耐久性和较低的挥发性有机化合物（VOC）排放，因此在环境友好性和经济性方面具有优势。
3. CAS号的定义和作用CAS号是化学物质的一种唯一标识符号，由化学抽象服务（Chemical Abstracts Service）分配和管理。
CAS号由三个部分组成：分别为化合物的前缀、中缀和后缀。
CAS号的作用是确保化学物质的唯一性，在化学研究、生产和贸易中起到重要的识别和标记作用。
4. 高固体份涂料CAS号的意义高固体份涂料CAS号的分配对于涂料行业具有重要意义。
首先，CAS号可以用于唯一标识和区分不同的高固体份涂料产品。
其次，CAS号可以帮助用户快速查询和了解高固体份涂料的性质、用途、生产商等信息。
此外，CAS号还可以为涂料行业的研发、生产和贸易提供便利。
5. 高固体份涂料CAS号的示例下面是一些常见的高固体份涂料CAS号示例：•CAS号: 123-45-6–化学名称：聚氨酯高固体份涂料–特性：耐磨、耐候性好，具有良好的附着力和耐化学品性能。
–应用：适用于金属、木材、塑料等材料的涂装。
•CAS号: 789-12-3–化学名称：环氧树脂高固体份涂料–特性：高填充性，涂膜硬度高，耐腐蚀性能优异。
–应用：适用于防腐、防蚀、装饰等领域的涂装。
•CAS号: 456-78-9–化学名称：丙烯酸高固体份涂料–特性：快干性好，耐候性强，具有良好的光泽和抗污染性能。
–应用：适用于室内外建筑、汽车、家具等领域的涂装。
高固体分涂料的硬度与韧性研究概述高固体分涂料因其高固体分含量而得名，通常含固体分约为80％或更高。
这种涂料具有出色的耐候性和防护性能，因此广泛应用于建筑、汽车、船舶等领域。
然而，高固体分涂料的硬度和韧性对其性能至关重要。
本文将探讨高固体分涂料的硬度与韧性之间的关系，并介绍一些相关的研究成果和方法。
高固体分涂料的硬度研究高固体分涂料的硬度是指其在受力下的抗挤压能力。
硬度测试可以通过仪器测量得到，常用的测试方法有拉曼光谱法、压痕法和机械划伤法等。
许多研究表明，高固体分涂料的硬度与其固体分含量和交联密度密切相关。
固体分含量越高，交联密度越大，涂料的硬度就越高。
此外，涂膜的厚度和涂布方式也会对涂料的硬度产生影响。
研究还发现，高固体分涂料的硬度与其含有的填料类型和含量有关。
常用的填料材料有纳米氧化硅、纳米碳酸钙等。
研究人员通过调整填料的含量和尺寸，可以改变涂料的硬度。
此外，添加针形填料可以提高涂料的硬度，并改善涂膜的耐磨性能。
高固体分涂料的韧性研究高固体分涂料的韧性是指其在受力下抵抗断裂的能力。
韧性测试方法通常包括拉伸、弯曲和冲击等试验。
高固体分涂料通常具有较高的韧性，这是因为其含有的聚合物固体分具有一定的弹性和延展性。
此外，交联剂的添加和交联反应的合理控制也可以提高高固体分涂料的韧性。
研究显示，高固体分涂料的韧性与其聚合物配方和交联剂类型有关。
聚合物分子量的增加可以提高涂料的韧性。
一些研究还表明，添加韧化剂可以显著提高高固体分涂料的韧性。
韧化剂可以增强聚合物的分子间结合力，从而提高涂料的抗冲击性能。
高固体分涂料的硬度与韧性的关系研究高固体分涂料的硬度和韧性是两个截然不同的性能指标，但它们之间存在一定的关联关系。
一般来说，高固体分涂料的硬度越高，其韧性相对较低；而硬度较低的涂料往往具有较高的韧性。
硬度和韧性之间的关系与涂料的聚合物体系、固体分含量、填料类型等因素相关。
一项研究中发现涂料中添加纳米碳酸钙和碳纳米管可以提高其硬度，但会降低涂料的韧性。
高固体份飞机蒙皮涂料的施工摘要：在施工高固体份飞机蒙皮涂料过程中,合理选择表面处理、喷涂设备、涂料调配、喷涂方式等,是涂膜获得良好性能的关键。
在此对飞机蒙皮高固体份涂料的关键施工点加以介绍。
为了满足对涂料性能的各种要求,采用羟基丙烯酸树脂与聚酯树脂合理复配并科学选择固化剂、颜填料、助剂及施工工艺。
关键词：高固体份；飞机蒙皮涂料；施工前言：随着社会的发展，航空航天产业也得到了快速的发展，飞机的蒙皮像皮肤一样保护着飞机不受外界因素的干扰。
蒙皮其表面的涂装就显得极为重要。
良好的涂装能够有效的保护蒙皮，不被腐蚀，加强对蒙皮的保护，有利于延长飞机的寿命。
1施工前准备喷漆操作人员先做好防护工作，穿上防护服装、佩戴防毒面具和护目镜等。
喷漆时，操作人员应该喷出一个约3英寸宽(1米)的区域，从正前方喷一直延伸至手臂能伸到的地方。
手臂应该保持稳定以确保每一相同面积的区域都覆盖了相同的漆量，喷枪移动太快或喷枪距离工件太远会引起桔皮现象。
按照相关设计文件或工艺规范要求，对于金属或复合材料蒙皮的飞机，表面进行预处理，同时打磨的表面细腻、光滑。
涂装前处理，可以使工件表面达到无油、无锈、无机械杂质、有一定粗糙度，为下一步的涂装作好准备。
处理方法的选择与工件的材质、表面状态有关。
铝合金件及复合材料，铝材则采用除油、弱腐蚀和氧化处理；复合材料的预处理是清除表面的脱模剂。
除锈则视表面状态而定，工件表面无锈，则不需要处理。
2底漆喷涂工艺喷底漆之前一定要做好蒙皮表面的清洁工作，否则会对以后漆层的附着力产生很大影响。
首先要使用压缩空气将蒙皮表面的粉尘吹走，然后要使用丙酮、丁酮或专用的蒙皮清洗剂来清洗干净，使用这种溶剂型的清洗剂主要是为了清洁蒙皮表面的油脂和污物。
待溶剂挥发后，即30~60分钟后，再用沾布轻轻地擦拭蒙皮表面，再等30分钟后开始喷漆。
底漆层要平整光滑，如果需要喷面漆的区域比较粗糙，应该用打磨砂纸或打磨垫打磨平滑，并用百沽布对表面进行清洁。
团体标准《低vocs含量高固体分、超高固体分和无溶剂环氧涂料定义》的解读
《低vocs含量高固体分、超高固体分和无溶剂环氧涂料定义》是由美国环保署（EPA）制定的美国国家环境保护局（NEP）和美国国家建筑材料评价委员会（NBMEC）共同发布的一项国家标准。
该标准旨在确定低VOCs含量的高固体分、超高固体分和无溶剂环氧涂料的定义，以及其他涂料的定义。
1、低VOCs含量的高固体分涂料定义：低VOCs含量的高固体分涂料指涂料中固体物质（包括结构性组分和附加组分）的含量超过涂料的总重量的50％，VOCs的总含量不超过250克/升。
2、超高固体分涂料定义：超高固体分涂料指涂料中固体物质（包括结构性组分和附加组分）的含量超过涂料的总重量的70％，VOCs的总含量不超过250克/升。
3、无溶剂环氧涂料定义：无溶剂环氧涂料指涂料中溶剂含量为零，VOCs的总含量不超过250克/升。
该标准还规定了涂料中VOCs的测试方法和涂料的性能要求，以确保涂料的质量。

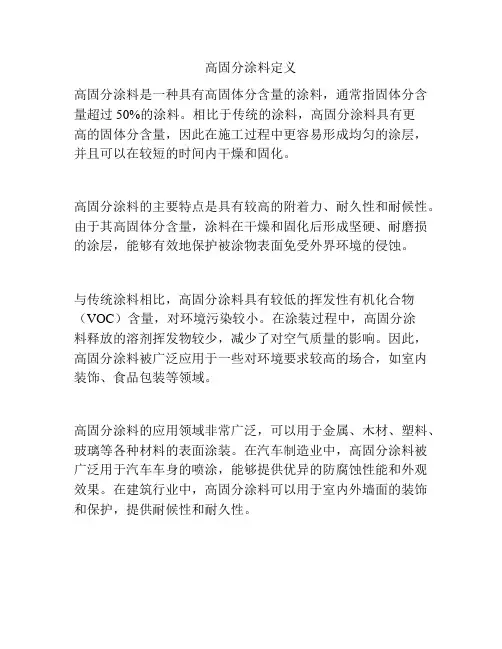

高固分涂料定义高固分涂料是一种具有高固体分含量的涂料，通常指固体分含量超过50%的涂料。
相比于传统的涂料，高固分涂料具有更高的固体分含量，因此在施工过程中更容易形成均匀的涂层，并且可以在较短的时间内干燥和固化。
高固分涂料的主要特点是具有较高的附着力、耐久性和耐候性。
由于其高固体分含量，涂料在干燥和固化后形成坚硬、耐磨损的涂层，能够有效地保护被涂物表面免受外界环境的侵蚀。
与传统涂料相比，高固分涂料具有较低的挥发性有机化合物（VOC）含量，对环境污染较小。
在涂装过程中，高固分涂料释放的溶剂挥发物较少，减少了对空气质量的影响。
因此，高固分涂料被广泛应用于一些对环境要求较高的场合，如室内装饰、食品包装等领域。
高固分涂料的应用领域非常广泛，可以用于金属、木材、塑料、玻璃等各种材料的表面涂装。
在汽车制造业中，高固分涂料被广泛用于汽车车身的喷涂，能够提供优异的防腐蚀性能和外观效果。
在建筑行业中，高固分涂料可以用于室内外墙面的装饰和保护，提供耐候性和耐久性。
除了以上应用领域外，高固分涂料还可以用于电子产品、家具、船舶等领域。
在电子产品制造业中，高固分涂料可以用于电路板的保护和绝缘；在家具制造业中，高固分涂料可以用于家具表面的装饰和保护；在船舶制造业中，高固分涂料可以用于船体的防腐蚀和防污染。
随着科技的不断进步，高固分涂料的研发和应用也在不断推进。
目前，一些新型的高固分涂料已经出现，如水性高固分涂料、粉末高固分涂料等。
这些新型涂料不仅具有传统高固分涂料的优点，还具有更低的VOC含量和更好的环境友好性。
总之，高固分涂料是一种具有高固体分含量的涂料，具有较高的附着力、耐久性和耐候性。
它在各个领域都有广泛的应用，并且随着科技的发展，新型的高固分涂料也在不断出现。
高固分涂料的发展不仅提升了涂料行业的技术水平，也为各行各业提供了更好的产品和解决方案。
厚浆型环氧漆一、基本信息厚浆型环氧漆是一种低VOC含量、高固体份，双组份厚浆型环氧树脂漆中文名称厚浆型环氧漆体积固体份8 0%光泽哑光实际涂布率允许适当的损耗系数二、基本介绍厚浆型环氧漆是一种低VOC含量、高固体份，双组份厚浆型环氧树脂漆。
可提供传统型颜料品种，也可用云母氧化铁为颜料，来增强覆涂性能。
三、设计用途厚浆型环氧漆作为厚膜型环氧涂料，用于多种环境中，例如：海上结构物、石化厂、造纸厂和桥梁、提高各种防腐蚀涂料体系的屏蔽保护作用。
作为防腐蚀涂料漆系的一部分，适用于维修保养和新建结构物。
含有云母氧化铁的品种，可改善长期覆涂性，便于在制作工厂施工，然后运输至现场进行最终覆涂。
四、表面处理厚浆型环氧漆所有待涂覆的表面均应清洁、干燥、无污染。
涂漆之前，所有表面均应根据ISO 8504:2000标准进行评估和处理。
预涂底漆的表面厚浆型环氧漆应该总是涂覆于推荐的防锈漆之上。
底漆表面应该干燥、无污染，且厚浆型环氧漆必须在规定的重涂间隔内进行涂覆（参阅有关产品说明书）。
剥落和损伤的区域应该加以处理，达到规定的标准（例如Sa2 1/2（ISO8501-1:1988）或SSPC-SP6 喷射处理标准，或者SSPC-SP11人工/动力处理标准），且在涂覆厚浆型环氧漆之前先对这些部位补涂底漆。
预涂含锌底漆的表面检查底漆表面是否清洁、干燥、无污染和锌盐，然后再涂覆厚浆型环氧漆。
确定含锌底漆完全固化后再涂覆其它漆料。
产品特性:厚浆型环氧漆主要作为厚膜膜屏蔽涂层，为漆系提供屏蔽保护作用。
采用无气喷涂施工，可获取一道涂层的最高膜厚。
采用无气喷涂以外的其它施工方法，不可能达到所要求的涂膜厚度。
采用空气喷涂施工，为了达到最高膜厚，需要进行多道交叉喷涂。
在低温或高温下施工，为了达到最高膜厚，可能需要特殊的施工技术。
采用刷涂或滚涂方法施工厚浆型环氧漆时，为了达到规定的干膜总厚度，必须施工多道涂层。
表面温度必须始终保持在露点以上至少3℃（5°F）。
SIGMACOVER 380 高固态环氧漆 380共 三 页简 介 主要性能 双组份高固态环氧底面漆 — — — — — — — 多用途环氧底漆 适用于水下部位(压载水舱,船底) 优异的防锈、防水性能 良好的柔韧性 能耐设计良好的阴极保护 优良的干燥和固化性能 适合新造船和修船 2007年1月版颜色与光泽 基本数据 比 重 体积固体含量 挥发性有机成分(VOC) 推荐干膜厚度 理论涂布率 表干时间 覆涂间隔 完全固化 贮藏有效期 (阴凉干燥处) 推荐底材 状况与温度绿灰和灰色 - 蛋壳光 (20℃:混合产品数据) 1.4克/厘米3 80% ±2% 最大161克/公斤（按1999/13/EC，SED标准） 最大225克/升(约1.9磅/加仑) 125-200微米(根据配套要求) 6.4 米²/升，干膜厚度125 微米；4.0 米²/升，干膜厚度200 微米* 3 小时* 最小：8小时* 最大：28天* 7 天 (成份数据) 12 个月— 对于水下部位: • 钢材: 喷砂（干式或湿式）处理达到ISO标准Sa2.5级；喷砂后表面粗糙 度为（Rz）30-75微米 • 涂有认可的无机锌车间底漆的钢材: 焊缝及烧损处喷砂处理达到 ISO 标 准 Sa2.5 或 Sa2 级，去除至少 70%的车间底漆；或动力工具处理至 SPSS 标准 Pt3 级或 ISO 8501-3 P2 级 — 对于暴露于大气中的部位: · 钢材: 喷砂处理(干式或湿式)达到 ISO 标准 Sa2.5 级， 喷砂表面粗糙度达 (Rz)30-75 微米 · 涂有车间底漆的钢材: 处理达 SPSS 标准 Pt3 级 · 镀锌钢材: 清除油脂, 盐, 污染物并粗化表面1/3SIGMACOVER 380 高固态环氧漆 380— — — 施工与固化时基底温度必须高于 5℃并至少高于露点 3℃ 施工与固化时相对湿度不大于 85% 表面清洁度为 ISO 8502-3 标准的 1 级（仅对尺寸为 3、4、5 级的大颗粒 灰尘；但任何肉眼可见的小颗粒灰尘也必须清除干净）使用说明混合体积比 = 80 : 20 — 基料与固化剂混合后,温度需高于15 ℃,否则需添加稀释剂才能达到 施工粘度 — 过多稀释剂会导致抗流挂性降低与固化减慢 — 稀释剂应在基料与固化剂混合后添加 底材温度高于10℃时，无 20℃时4小时*熟化时间 混合使用期 无气喷涂 推荐稀释剂 稀释剂体积 喷咀孔径 喷出压力 刷涂 工具清洗安全防范稀释剂91-92 0-10%，根据所需膜厚及施工条件 约0.46-0.53 毫米(0.018-0.021 英寸) 20-25 兆帕(约200-250大气压或2800-3500 磅/英寸²) 仅用于修补和预涂 稀释剂90-53涂料及推荐的稀释剂见安全表 1430,1431 和相关材料的安全数据 这是溶剂型涂料，必须避免吸入漆雾和溶剂, 并尽量不使皮肤和眼睛暴露, 避免接触到未干的油漆附 录 膜厚与涂布率 理论涂布率（米²/升） 干膜厚度 （微米） 6.4 125 5.0 160 4.0 2002/3SIGMACOVER 380 高固态环氧漆 380覆涂间隔时间表 (干膜厚度125 微米) 底材温度 5℃ 10℃ 20℃ 30℃ 最小间隔时间（小时） 48 24 8 4 对于暴露于大气中的部位 不暴露于直射阳光下 最大间隔时间(月) 6 6 6 6 暴露于直射阳光下 最大间隔时间(月) 3 3 3 3 对于压载水舱 最大间隔时间（天） 28 28 28 28 — 表面须干燥无污染物，覆涂间隔时间过长时表面需拉毛处理 固化时间表 (干膜厚度125 微米) 底材温度 5℃ 10℃ 20℃ 30℃ 40℃ 表干（小时） 24 12 3 2 1 干硬（小时） 完全固化（天） 48 20 24 14 8 7 6 4 4 3— 施工及固化过程中必须有足够的通风(参阅表1433 和1434) 混合后使用期 基底温度 时间（小时）全球适用性15℃ 620℃ 430℃ 240℃ 1SIGMA涂料的意图是在全世界范围内提供相同的产品，但有时需要对产品作 细小的修改以满足各地和国际规范/实情，在这些实情下，应使用变更的产 品数据参 考 产品数据说明 安全指导 密闭场所安全和健康安全 爆炸危害 -毒品危害 密闭舱室内的工作 通风技术指导请参阅表1411 请参阅表1430 请参阅表1431 请参阅表1433 请参阅表 1434产品说明书编号79793/3。
