用户手册多画面拼接处理器N6Rev1.0.1 NS160110161声明欢迎您选用西安诺瓦电子科技有限公司（以下简称诺瓦科技）的产品，如果本文档为您了解和使用产品带来帮助和便利，我们深感欣慰。
我们在编写文档时力求精确可靠，随时可能对内容进行修改或变更，恕不另行通知。
如果您在使用中遇到任何问题，或者有好的建议，请按照文档提供的联系方式联系我们。
对您在使用中遇到的问题，我们会尽力给予支持，对您提出的建议，我们衷心感谢并会尽快评估采纳。
本文档版权归诺瓦科技所有，未经本公司书面许可，任何单位或个人不得以任何形式对文本内容进行复制、摘录等，违者必究。
是诺瓦科技的注册商标。
版权商标目录安全声明 .................................................................................................................................................................... 1更新历史 .................................................................................................................................................................... 2术语 .. (3)1概述 .....................................................................................................................................................................41.1系统架构 ................................................................................................................................................41.2软件安装 ................................................................................................................................................42外观说明 ............................................................................................................................................................52.1前面板 .....................................................................................................................................................52.2后面板 .....................................................................................................................................................63信号连接 ............................................................................................................................................................84菜单操作 .........................................................................................................................................................104.1屏体配置.............................................................................................................................................124.2窗口布局.............................................................................................................................................124.3场景切换.............................................................................................................................................134.4输入设置.............................................................................................................................................134.5画面控制.............................................................................................................................................134.6高级设置.............................................................................................................................................144.7通讯设置.............................................................................................................................................144.8语言设置.............................................................................................................................................155系统模式.........................................................................................................................................................165.1切换台模式.........................................................................................................................................165.2拼接器模式.........................................................................................................................................186电气参数.........................................................................................................................................................207安装尺寸 ......................................................................................................................................................... 218常见问题 (22)安全声明为避免可能的危险，请按规定使用此设备。
大屏幕控制软件使用手册使用手册PC端软件KC-800安装及应用系统运行环境：操作系统中英文Windows98/2000/NT/XP/WIN7/Vista，最低配置CPU：奔腾133Mhz内存：128MB显示卡：标准VGA，256色显示模式以上硬盘：典型安装10M串行通讯口：标准RS232通讯接口或其兼容型号。
其它设备：鼠标器开始系统系统运行前，确保下列连线正常：1：运行本软件的计算机的RS232线已正确连接至控制器。
2：相关控制器的信号线，电源线已连接正确；系统运行步骤：1：打开控制器电源，控制电源指示灯将亮起。
绿色，代表处于开机运行状态；橙色代表待机状态。
2.运行本软件找到控制软件文件夹，点击大屏幕控制软件.exe运行。
出现程序操作界面：根据安装软件版本不同，上图示例中的界面及其内容可能会存在某些差别，可咨询我们的相关的售后服务人员。
上图中用红色字体标出操作界面的各部分的功能说明：1.菜单区：一些相关的菜单功能选择执行区。
2.屏幕控制操作区：每一个方格单元代表对应的控制屏幕，可以通过鼠标或键盘的点选，拖拉的方式选择相应控制单元。
3.功能区：包含常用的功能按钮。
4.用户标题区：用户可根据本身要求，更改界面上的标题显示5.用户LOGO显示：用户可根据本身要求，更改界面上的图片显示，比如公司或工程相关LOGO 图片。
6.快捷功能操作区：常用的功能按钮快捷操作。
7.状态区：显示通讯口状态，操作权限状态，和当前的本机时间，日期等。
如何开始使用通讯设置单击主菜单中“系统配置”――》“通讯配置”选择正确的通讯端口号，系统才能正常工作。
可以设置打开程序时自动打开串口。
如何知道选择哪个COM号电脑串口设置与查看：右击“我的电脑”－“管理”－“设备管理器”－“端口（COM和LPT）”查看电脑的相关串口。
用户管理本系统设置有两级操作权限：1.管理员：拥有完全权限。
2.操作员：只能执行基本的拼接操作，不能进行图像调整等功能。

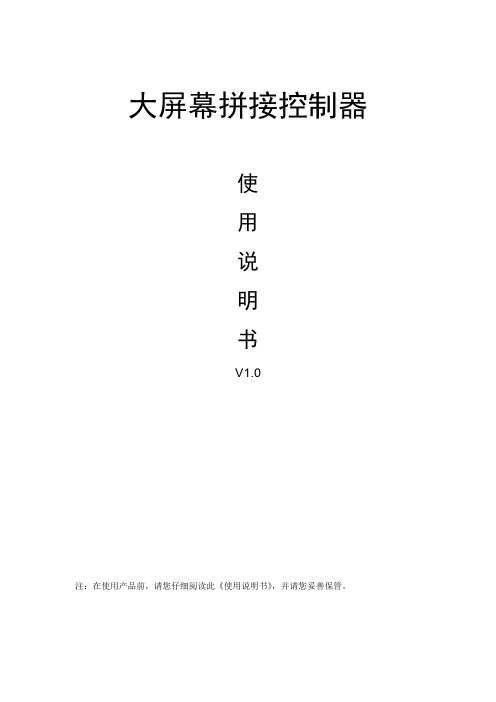

大屏幕拼接控制器使用说明书V1.0注：在使用产品前，请您仔细阅读此《使用说明书》，并请您妥善保管。
大屏幕拼接控制器使用说明书目录目录 (I)一、安全注意事项 (1)二、产品概述 (2)2.1产品分类 (2)2.2系统拓扑图： (2)2.3产品特点 (3)三、硬件结构 (3)3.1前面板结构 (3)3.2后面板结构 (3)四、主要技术参数 (4)五、控制软件使用说明 (5)5.1软件安装 (5)5.2系统启动运行 (5)5.2.1 软件启动 (5)5.2.2 通讯连接 (6)5.2.3连接说明 (6)5.3窗口操作 (7)5.3.1 窗口大小和位置 (7)5.3.2 信源切换 (7)5.3.3 视频四分割 (8)5.3.4 窗口关闭和打开 (8)5.3.5 窗口叠加CBD功能 (9)5.3.6 自动调整和新建 (9)5.4模式存储和调用 (9)5.5矩阵操作 (10)5.6隐藏的选项 (11)5.6.1 颜色校正 (11)5.6.2 属性设置 (12)六、通讯端口 (12)6.1RS232连接 (12)6.2模式调用协议代码 (13)七、常见问题解答 (14)一、安全注意事项危险设备内有高压，非专业人员不得打开机箱盖，以免发生危险。
警告1、本设备严禁遭受水滴或水溅，严禁将任何化学品或液体洒在本设备上或置于设备附近；2、为预防火灾，本设备禁止靠近火源；3、为了保持通风良好，本设备面板周围至少应保持≧20cm 的空隙；4、本设备如发出怪异噪音、怪味或冒烟，应立即拔掉电源插头，并与设备供应商联系；5、严禁带电拔插DVI 信号线缆。
注意1、使用产品前请仔细阅读本说明书，并妥善保存以备后用；2、拆开产品包装箱后请对照装箱清单核对实物是否有错漏，如有，请尽快通知设备供应商更换补齐，以免影响您的使用；3、在有阴雨潮湿天气或长期不用的情况下，请拔掉电源插头；4、本产品不适合非专业人员操作调试，使用者须接受专业人员指导；5、不要从本产品通风孔塞入任何物体，以免造成设备损坏或触电；6、不宜将本产品放置于近水或其它潮湿的地方使用；7、不宜将本产品放置于散热片或其它高温地方使用；8、请妥善整理放置电源线，以防破损；9、如下列情况，应立即拔掉设备电源插头，并通知设备供应商处理：1）有液体溅入本设备时；2）本设备被跌落或机箱损坏时；3）本设备出现明显功能异常或性能变化时。
液晶拼接单元快速使用指南版本：RL-V2.1目录1性能特征 (3)2重要安全提示 (3)3注意事项 (4)4回收处理提示 (5)5设备升级和保养 (5)6使用之前确认事项 (6)7常见故障排除 (6)8装箱清单单 (7)9产品外观 (7)10接口说明 (8)11遥控器 (9)12连接设备/启动运行设备 (9)12.1连接AV视频线缆 (9)12.2与电脑设备连接 (9)12.3连接RS-232控制线缆 (10)13设置 (10)13.1打开电源 (10)13.2关闭电源 (10)14保修卡合格证 (10)1性能特征⏹采用超窄边框设计，支持M ×N 方式拼接组合显示应用方式；⏹支持全高清分辨率，呈现无与伦比的影像画面；⏹多信号接口，可接驳影碟播放器、电脑主机、摄像机等；⏹超薄机身设计，落地、壁挂安装随意选择，安装方便，不受环境限制；⏹适用于会议室、监控室、公共信息发布等应用。
2重要安全提示为了防止任何伤害，请在安装、使用、服务与维修本设备时，遵循以下安全注意事项，操作本设备之前，请仔细阅读本说明书，并就近保存，以备未来参考之用。
产品使用警告：1请不要私自打开设备机箱和后盖，以免发生触电危险或设备故障。
2请不要在潮湿、灰尘、雾气大环境下使用，以免造成设备损坏。
3在使用设备前请仔细阅读操作说明书，并按照说明书只是进行操作使用。
声明此为A 级产品，在生活环境中，该产品可能会造成无线电骚扰。
在这种情况下，可能需要用户对其使用采取切实可行的措施。
!!3注意事项●不要拉拽电源线，以免引起火灾。
●不要使设备倾斜，以免造成设备损坏。
●不要将设备放在潮湿、多尘、雾气的环境，以免造成设备损坏。
●插拔电源要握紧电源插头进行操作。
●不要攀爬设备，以免设备受到损害。
●移动设备时，请将电源拔掉。
●如果长时间不使用设备，请将电源拔掉。
●请不要将重物放在设备上。
●设备放置要保持平稳。
●不要将蜡烛或其他火源放在设备上，以免发生火灾。
用户手册多画面拼接处理器N6Rev1.0.1 NS160110161声明欢迎您选用西安诺瓦电子科技有限公司（以下简称诺瓦科技）的产品，如果本文档为您了解和使用产品带来帮助和便利，我们深感欣慰。
我们在编写文档时力求精确可靠，随时可能对内容进行修改或变更，恕不另行通知。
如果您在使用中遇到任何问题，或者有好的建议，请按照文档提供的联系方式联系我们。
对您在使用中遇到的问题，我们会尽力给予支持，对您提出的建议，我们衷心感谢并会尽快评估采纳。
本文档版权归诺瓦科技所有，未经本公司书面许可，任何单位或个人不得以任何形式对文本内容进行复制、摘录等，违者必究。
是诺瓦科技的注册商标。
版权商标目录安全声明 .................................................................................................................................................................... 1更新历史 .................................................................................................................................................................... 2术语 .. (3)1概述 .....................................................................................................................................................................41.1系统架构 ................................................................................................................................................41.2软件安装 ................................................................................................................................................42外观说明 ............................................................................................................................................................52.1前面板 .....................................................................................................................................................52.2后面板 .....................................................................................................................................................63信号连接 ............................................................................................................................................................84菜单操作 .........................................................................................................................................................104.1屏体配置.............................................................................................................................................124.2窗口布局.............................................................................................................................................124.3场景切换.............................................................................................................................................134.4输入设置.............................................................................................................................................134.5画面控制.............................................................................................................................................134.6高级设置.............................................................................................................................................144.7通讯设置.............................................................................................................................................144.8语言设置.............................................................................................................................................155系统模式.........................................................................................................................................................165.1切换台模式.........................................................................................................................................165.2拼接器模式.........................................................................................................................................186电气参数.........................................................................................................................................................207安装尺寸 ......................................................................................................................................................... 218常见问题 (22)安全声明为避免可能的危险，请按规定使用此设备。
液晶拼接屏的使用方法的不当，会对其性能造成一定的影响，情况严重的甚至会损坏其内部元器件，对其造成不可逆转的损失，所以选择正确的方法使用液晶拼接屏非常的重要。
但是，如何正确使用液晶拼接屏呢？下面是酷彩为大家整理的液晶拼接屏使用操作手册，希望能够帮助到大家，一起来看看吧~1避免长时间显示同一画面。
我们都知道，液晶拼接屏需要长时间连续不间断的工作，但是如果其显示屏幕长时间的显示同一画面的话，那么就有可能对屏幕造成一定的影响，严重的时候甚至会在屏幕上留下坏点，所以在使用液晶拼接屏的时候要尽量避免长时间显示同一画面。
2环境温度过低或过高时停止使用液晶拼接屏。
液晶拼接屏的工作温度为-20-50摄氏度之间，如果最低气温比-20摄氏度要低或者是比50度要高的时候我们要停止使用它，不然会损坏其内部的元器件。
3做好防潮工作。
液晶拼接屏属于电子产品，其内部的元器件都是属于非常精密的元件，如果周围的湿度太高了的话，那么就有可能会导致其内部的元件上潮，可能会导致电路烧坏或者是短路现象。
所以在安装的时候要把它安装在干燥的地方，在其周围也要放上防潮剂。
4非专业人员不要拆卸液晶拼接屏。
液晶拼接屏断电后，其内部的变压器中仍存在着高达上千伏的电压，如果没有专业的知识，会有一定的危险，而且容易破坏其内部的线路以及元件。
南京酷彩数码科技有限公司/是一家致力于提供专业商业显示解决方案，及产品、销售、销售、生产、服务于一体的高新科技企业，是KONKA和PANDA、BARCO等大型企业重要战略合作伙伴和品牌供应商，并共享全国网络服务资源。
公司自成立伊始一直研发和推广LCD液晶拼接、LED显示屏、DLP大屏幕、广告机、液晶监视、触摸一体机、图像处理器等产品以及相关配套工程安装服务工作。
酷彩(CoolColor)遵循以高品质回报市场的经营理念，依靠技术创新与过硬的产品质量，在业界成绩斐然，核心自主研发技术一直先进于市场，酷彩致力于提高服务能力，已经建成全国响应的以客户为导向的服务体系，经过多年的市场考验和行业经验，目前项目已广泛覆盖于公安安防、道路交通、广电、电信、电力、政府机关、厂矿企业、武警军队、车站码头、学校教育等多个行业领域，在全国范围内实施了多个指挥中心、大型道路监控、南京青奥等一系列精品工程，并以精良的产品品质和优良的安装服务团队成为了国内商业显示解决方案的知名供应商。
液晶拼接屏方案说明液晶拼接屏方案是一种多台液晶显示屏通过拼接技术组合而成的大尺寸显示屏。
它广泛应用于会议室、监控中心、展览馆、广告牌、教室等场所，具有显示面积大、分辨率高、色彩丰富、稳定可靠等特点。
以下是液晶拼接屏方案的详细说明。
一、液晶拼接屏原理及构成1.液晶显示屏：液晶显示屏是整个拼接屏系统的核心部件，根据需要选择不同尺寸和分辨率的液晶显示屏进行组合。
常见的液晶显示屏尺寸有55英寸、65英寸等，分辨率可以达到4K、8K等。
2.显示控制器：显示控制器是控制液晶显示屏显示内容的设备，通常与液晶显示屏通过HDMI、DVI、VGA等接口连接。
显示控制器可以实现多画面显示、画中画、分屏显示等功能，能够根据需求进行灵活的画面切换和布局调整。
3.拼接控制器：拼接控制器是整个拼接屏系统的中枢设备，用于控制和管理拼接屏的拼接方式、图像处理、色彩校正等操作。
拼接控制器通常支持多种输入接口，能够实现对多个输入信号源的管理和切换。
4.信号处理器：信号处理器用于对输入信号进行处理和转换，通常包括视频解码、图像增强、色彩校正等功能。
信号处理器可以提高输入信号的质量和适应性，保证最佳的显示效果。
5.液晶拼接支架：液晶拼接支架是用于将多台液晶显示屏安装在一起的设备，通常采用金属材料制成，具有高强度和稳定性。
液晶拼接支架能够支撑并固定液晶显示屏，确保整个拼接屏组合的稳定性和平整度。
二、液晶拼接屏方案的特点和优势1.显示面积大：液晶显示屏尺寸可以灵活选择，可以根据需求进行多台液晶屏幕的组合，形成更大的显示面积。
这使得液晶拼接屏能够满足各种场所对大屏幕显示的需求。
2.分辨率高：液晶显示屏的分辨率可以达到4K、8K甚至更高，能够呈现更加细腻和清晰的图像。
高分辨率的显示效果使得液晶拼接屏在展示图像、视频等内容时具有更好的视觉效果。
3.色彩丰富：液晶显示屏拥有较宽的色域和更高的色彩还原能力，能够呈现更加真实和鲜明的色彩。
这使得液晶拼接屏在展示艺术品、产品广告等领域具有更好的表现力和吸引力。
液晶屏拼接屏屏接教程液晶屏拼接屏是一项技术，通过将多块液晶屏进行组合拼接，形成单一的显示屏幕。
液晶屏拼接屏可以用于商业展示、广告宣传、会议演示等多个领域。
下面将为您介绍液晶屏拼接屏的具体操作步骤。
首先，准备工作是选购液晶屏和拼接屏支架。
液晶屏要根据拼接屏的尺寸要求来选择，确保各个液晶屏尺寸相同，并具有较窄的边框设计，以便在拼接时形成更连贯的画面。
拼接屏支架要能够固定液晶屏并实现拼接。
选择支架时需要考虑屏幕的重量和数量，确保支架具有足够的稳定性和承重能力。
第二步是安装支架。
根据支架的说明书，确定好拼接屏的总尺寸和排列方式。
安装支架需要使用螺丝将液晶屏固定在支架上，并确保屏幕的位置和角度都正确。
支架的固定方式会根据不同品牌和型号略有差异，因此需要仔细阅读并按照说明进行操作。
安装好支架后，就可以进行液晶屏的拼接操作了。
液晶屏拼接通常有两种方式，一种是使用拼接屏处理器，另一种是使用计算机软件进行拼接。
如果使用拼接屏处理器，首先将各个液晶屏连接到处理器的输出接口上，然后将处理器的输入接口与信号源（如电视、电脑等）连接。
处理器可以通过调整屏幕的分辨率、亮度等参数，使得多个液晶屏显示一个完整的画面。
在操作过程中，需要根据实际情况对处理器进行设置和调整，确保画面的连贯性和流畅性。
如果使用计算机软件进行拼接，需要事先安装好拼接软件，并连接计算机与液晶屏。
然后，通过软件的操作界面，将各个液晶屏的位置、分辨率等参数进行调整，使它们能够形成一个整体。
拼接软件通常提供了多种排列方式和画面分割方式供选择，可以根据实际需要进行设置。
最后一步是测试和调整。
在液晶屏拼接完成后，需要对整个显示画面进行测试和调整，确保各个液晶屏的画面完整、无缝隙且色彩一致。
可以播放测试视频或运行显示测试软件，观察画面的效果，并根据需要进行微调和调整。
液晶屏拼接屏的搭建需要一定的专业知识和操作经验，需要认真阅读说明书并进行仔细操作。
在操作过程中，需要注意液晶屏和拼接屏支架的质量和稳定性，确保使用的设备能够满足拼接的需求。
拼接屏软件说明书
液晶拼接屏控制系统
软件说明书
大屏接口介绍
系统参数设置
电视墙序号（ID）设置方法一: 步骤1、使用拼接单元选配的遥控器进入“用户菜单”；（遥控接收头接在第1个拼接单元的RS232OutA或OutB接口，非RS232In接口）步骤2、进入“高级设置”—》拼接设置，根据拼接单元安装的位置，设置相应的电视墙序号。
方法二：使用LCDWall控制软件，进入系统设置—》系统调整，设置对应的电视墙序号，步骤见下图。
注：拼接单元安装位置和电视墙序号对应规则如下（图例4行4
列拼接）：
2、串口设置：
1、程序初次启动时，控制软件LCDWall有串口的操作界面。
2、选择电脑（控制端）相应的串口号，点击打开，确保设备
通讯正常。
步骤见
下图。
系统界面说明
软件菜单栏目：可进行软件功能的参数设置。
注：
1、由于软件版本及参数设置不同，菜单功能开放程度不同，请以厂家提供软件为准。
2、用户公司名称区：用户能够设置自已的公司的名称显示在软件上面。
3、拼接单元模拟区：模拟大屏幕墙拼接单元，可进行拼接单元选取操作。
4、窗口：模拟单个拼接显示单元。
5、串口设置区：设置PC机对应的操作串口。
6、幕墙设置区：设置实际电视墙的行数和列数。
7、边框消隐区域：进行物理拼缝的设置和边框消隐功能设定。
8、功能区：可针对单个拼接单元或多个拼接单元进行开/关机、VGA自动调整、信息显示、遥控器操作等多项功能操作。
目录重要安全指示 (2)第一章液晶大屏幕拼接墙介绍 (4)基本功能 (4)物件清点 (6)第二章液晶大屏幕拼接墙接口介绍 (7)接口说明 (7)第三章液晶大屏幕拼接墙接线方法 (8)DVI接口连接说明 (8)HDMI接口连接说明 (9)VGA接口连接说明 (10)CVBS接口连接说明 (11)RS232转RJ45端口说明 (12)RS232接口连接说明 (13)第四章液晶大屏幕拼接墙软件操作说明 (14)软件安装说明 (14)软件操作说明 (15)拼接操作 (16)矩阵联动设置 (21)第五章液晶大屏幕拼接墙技术规格参数 (25)第七章故障排除 (26)重要安全指示为了防止任何伤害，请在安装、使用、服务与维修本设备时，遵循以下安全注意事项，操作本设备之前，请仔细阅读本手册，并就近保存，以备未来参考之用。
此闪电标志是警告使用者，去避免电击危险；非具资格的专业人员，请勿擅自拆机此警叹号标志是警告使用者，遵照附随的装置文件中，所记载的重要操作及保养为了减少会造成电击及火灾的危险性，请勿将本设备曝露在雨中或潮湿的环境中。
●勿移动外壳（包含背面）●内部不含使用者可修复的零件●求助于具资格的专业人员使用非本手册内敘述的操作、调整或作业流程，都有可能导致曝露在危险的辐射中重要的安全指示此标志是警告指示此标志是警告使用者，应遵照装置文件中指示此警叹号标志是警告使用者，必须遵照警告指示●请勿将本设备放于任何不平或不牢固的推车、支架、小桌、架子上等。
这样可能会使本设备滑落，对孩童或成人造成严重的伤害及对本装置本身造成严重损害●请勿破坏3针的接地类型插头。
3针插头的接地插针是一种重要的功能。
移除接地插针如有变更，不另行通知，请与我们联系。
会增加损坏设备的危险●如果您无法将插头插入插座，请与电力技师联络，以安装接地插座●请永远在机型面板后方所指定的电源类型下操作本设备。
●请勿使墙上插座与延长线过载。
●请小心使用及处理电源线。
●请勿将任何重物放在AC电源线上。
●请勿拉扯AC电源线，请勿用湿手触摸AC电源线。
●请勿在雷雨天气下触摸电源线。
●如果长时间不使用本设备，请将插头从墙上插座拔下。
●请勿将装置放于近水之处，或在近水处使用或处理本设备。
●请勿将装置暴露于液体、雨水或潮湿的环境中。
如果有以上任何液体溅入装置中，请向合格的维修人员寻求协助。
●请勿尝试自行维修本设备。
●开启及卸下机壳可能会使您暴露于危险的电压之下或使您遭到其他危险，并可能使您丧失保修的权利。
如果维修请找合格的维修人员。
●清洁本设备之前，请务必将电源线从插座上拔下。
●请勿使用任何硬物或尖锐物品接触及摩擦屏幕。
●请勿使用任何化学液体或喷雾清洁剂清洁本设备。
请务必使用软干布清洁●请勿将本设备暴露于极高或极低的温度或直射的阳光之下，因为这样可能会使装置发热而造成损害。
●请勿在热源，例如暖器、散热器、火炉或其他可能产生热量的设备附近安装本设备。
●请勿堵塞任何通风口。
请保持装置周围通风良好。
●请勿将本设备放置于以下位置：床、沙发、地毯或其他有相似表面的地方；太过接近布幔、窗帘、墙壁、书架、内置柜或其他相似的地方可能会造成通风不良。
第一章液晶大屏幕拼接墙介绍性能特点：欢迎选用我公司的产品，感谢您对我公司产品的支持！为了您能更好地使用本产品，使用前请仔细阅读本手册。
液晶大屏幕拼接墙产品，采用独特的嵌入式结构设计，可直接输入多种图像信号源，直接驱动26寸或以上的全系列的液晶屏。
使用拼接功能时，图像可以独立显示在一块屏上，也可以进行分割，将图像完整无失真的显示在各大屏幕上。
通过简单的操作软件可以在各大屏幕的随意分割或随意组合，操作软件不需要安装，直接打开使用，操作简单方便，安全可靠。
最大支持15x15个液晶屏的拼接，画面自然流畅，画质细腻，无延时拖尾等现象。
液晶大屏幕拼接墙的功能特点：●系统模块化设计，安装使用方便；●RS232串口远程控制，每个单元机器支持1路RS232输出；●ISP在线升级功能，速度快；●多信号输入出（3路CVBS输入和1路CVBS输出功能）；●数字高清接口HDMI信号输入功能；●数字视频接口DVI信号输入功能；●内嵌3D视频亮色分离功能；如有变更，不另行通知，请与我们联系。
●内嵌3D逐行处理及帧频转化功能；●内嵌3D数字信号降噪功能；●液晶大屏幕拼接单元可支持分辨率：1920x1080@60Hz1080P范围内的液晶屏；●支持框架消除调整功能；●操作方便，配合控制软件可以灵活对系统操作；●可选配万能程序，简单方便设置多种规格屏的参数；●温度自动检测，自动启动散热风扇；●可以全天24小时连续工作；●无病毒感染风险，安全性好；技术特点：●采用3D滤波分离技术，精准的Y/C分离，保证图像清晰度和色彩还原；●采用3D降噪技术，画面洁净噪点小；●特有的ACE色彩增强引擎，让画面色彩更鲜艳、真实，画面更亮、景深更大；●VGA最大支持1920X1080；●场频支持：50HZ、60HZ、70HZ、75HZ。
●结构特点：●内金属屏蔽结构，屏蔽良好抗电磁干扰；●超薄超轻设计，外观新颖美观，适合拼接成电视墙，安装快捷简便；●电气特能特点：●宽电压范围，可在交流100V～240V范围内正常工作；●节能环保；●功耗低，发热低。
适合于长时间连续工作。
物件清点打开包装后，请清点下列对象是否齐全，如果有任何短缺，请联络您的经销商。
□液晶大屏幕拼接单元□安装附件安装附件包括：VGA、电话线等□使用说明书□AC电源线使用手册如有变更，不另行通知，请与我们联系。
以上物件（除选配件外）都是在基本架构下安裝時所需要的物件第二章液晶大屏幕拼接墙接口介绍接口说明符号定义描述ON/OFF电源开关ON：开机；OFF：关机；AC IN交流100到240伏电源输入端口LED待机/工作状态指示:绿色：工作状态；红色：待机状态HDMI HDMI输入端口DVI DVI-D输入端口VGA VGA输入端口CVBS IN复合视频信号输入端口CVBS OUT复合视频信号环出端口DEBUG ISP 程序烧录端口RS232IN RS232串口输入端口RS232OUT1RS232串口环出端口RS232OUT2 RS232串口环出端口ADDRESS ID 拨码，前四位为行地址，后四位为列地址第三章液晶大屏幕拼接墙接线方法DVI接口连接说明如有变更，不另行通知，请与我们联系。
HDMI接口连接说明VGA接口连接说明如有变更，不另行通知，请与我们联系。
CVBS接口连接说明RS232转RJ45端口说明符号定义描述ＲＸＤ接收端口如有变更，不另行通知，请与我们联系。
ＴＸＤ发送端口ＧＮＤ地RS232接口连接说明Rs 232-RJ45第四章液晶大屏幕拼接墙软件操作说明软件安装说明安装注意事项：非专业人事安装：安装前请先关闭防火墙（如360安全卫士，瑞星，诺盾等），等安装完并且成功启动本软件后可重新开启防火墙。
专业人事安装：先把防火墙拦截自动处理功能改为询问后处理，第一次打开本软件时会提示一个拦截信息如安装Windows 7，请注意以下设置。
1)打开控制面板；2)选择系统和安全；3)选择操作中心；4)选择更换用户帐户控制设置；5)级别设置，选择成从不通知。
软件安装步骤：1.软件解压后，请选择双击，进入软件操作界面：如有变更，不另行通知，请与我们联系。
软件操作说明开始系统系统运行前，确保下列连线正常：1：运行本软件的计算机的RS232线已正确连接至控制器。
2：相关控制器的信号线，电源线已连接正确；系统运行步骤：1：打开控制器电源，控制电源指示灯将亮起。
绿色，代表处于开机运行状态；橙色代表待机状态。
2. 运行本软件找到控制软件文件夹，点击FWM.exe运行。
出现程序操作界面：根据安装软件版本不同，上图示例中的界面及其内容可能会存在差别，可咨询我们的售后服务人员。
上图中用红色字体标出操作界面的各部分的功能说明：1. 菜单区：一些相关的菜单功能选择执行区。
2. 操作区：每一个方格单元代表对应的控制屏幕，可以通过鼠标或键盘的点选，拖拉的方式选择相应控制单元。
3.功能区：包含常用的功能按钮。
4.用户标题区：用户可根据本身要求，更改界面上的标题显示5.用户图片区：用户可根据本身要求，更改界面上的图片显示，比如公司或工程相关LOGO图片。
6.附加功能区：根据版本不同有不同的附加项目。
7.状态区：显示通讯口状态，操作权限状态，和当前的本机时间，日期等。
如何开始使用1. 通讯设置单击主菜单中“系统配置”→“通讯配置”选择正确的通讯端口号，系统才能正常工作。
可以设置打开程序时自动打开串口。
2.系统配置如有变更，不另行通知，请与我们联系。
用户名称：定义用户操作界面的用户标题显示，您可以根据需求自由更改拼接形式：选择和您的屏幕墙一致的拼接形式，如3X3 ,4X6等用户标志图片：定义用户操作界面的用户图片显示，您可以根据需求自由更改点击确定，上述定义将被保存。
矩阵配置：选用使用矩阵的型号和设置地址矩阵对应关系：是大屏位置对应的矩阵输出通道例如：大屏第一块屏对应矩阵第一通道输出，以此类推矩阵起始地址：部分矩阵用不到此功能，一般都不用设置矩阵地址：是用来设置矩阵地址，如果地址不知道，请联系矩阵厂家响应时间：即矩阵和拼接器命令之间的时间间隔时间：即矩阵命令之间的时间拼接操作1.如状态栏的串口状态不死打开状态，请在功能区点击“打开串口”按钮，成功打开后，即可以进行拼接操作。
2. 选择信号类型，请跟据您的系统来选择：VIDEO, RGB,DVI,HDMI3. 如配有矩阵，需要在矩阵联动打√，可以选择要显示的矩阵输出的通道。
具体下面设置参照矩阵说明。
4. 选择拼接区域以上图为例，系统是6X6矩阵，需要将坐标（2，2）－（4，4）区域拼接成一个3X3的大屏显示。
信号类型是“VIDEO”,矩阵通道为1。
按一下范例操作：1.首先鼠标移至(2,2)坐标方框格，按下左键，然后保持按下状态，鼠标移至（4，4）坐标方框格，然后松开左键，蓝色区域即选定拼接区域。
2.确认型号类型为“VIDEO”，矩阵通道为“1”，点击“执行”按钮。
（在串口打开的状态下有效）如有变更，不另行通知，请与我们联系。
系统即可响应并执行拼接操作。
如要保存当前设定拼接状态，请点击功能区“本机保存”。
当前拼接形式将保存在控制器的记忆体里。
在关掉电源重启动后，仍可恢复之前状态。
注意：“本机保存”需要大概2－3秒种，请在点击后，不要进行其他操作或关掉电源。
其他功能介绍：关闭串口：单击此按钮可关闭串口。
关闭后，所有和通讯相关的功能均无效。
画面静止：让运动画面静止单元显示：让每个拼接单元单屏显示电源关：单击此按钮，将关闭所选区域的显示单元电源，使其处于待机状态电源开：单击此按钮，将打开所选区域的显示单元电源。
