大屏幕拼接解决方案文档

大屏拼接屏方案大屏拼接屏方案在现代社会中，随着信息技术的快速发展，大屏拼接屏方案越来越受到人们的关注和利用。

大屏拼接屏是一种将多个显示屏通过拼接技术组合在一起形成更大尺寸的显示屏幕的解决方案。

它具有广泛的应用领域，包括展览馆、会议室、电视墙等等。

本文将介绍大屏拼接屏的基本原理和常见的实施方案。

1. 基本原理大屏拼接屏的基本原理是通过将多个显示屏按照一定的规则进行拼接，形成一个大尺寸的显示屏幕。

拼接的原理主要包括以下几个步骤：1. **边框处理**：在进行大屏拼接时，需要考虑显示屏的边框对整个屏幕的影响。

常见的处理方式是通过减小边框的宽度或者选择边框颜色与屏幕背景相适配来减少边框对视觉效果的影响。

2. **图像合成**：拼接屏的图像合成是一个关键步骤。

通过将多个显示屏的图像按照一定的规则进行拼接，可以形成一个连续的大屏显示。

常见的图像合成方式有水平拼接和垂直拼接。

水平拼接是将显示屏按照水平方向排列，垂直拼接则是将显示屏按照垂直方向排列。

3. **图像校正**：由于每个显示屏的尺寸、分辨率等可能存在差异，因此在进行图像拼接时需要对图像进行校正，保证显示效果的一致性。

图像校正可以通过软件或者硬件来实现。

2. 实施方案大屏拼接屏的实施方案主要包括硬件设备的选择和配置以及软件系统的搭建。

2.1 硬件设备选择在选择硬件设备时，需要考虑以下几个关键因素：1. **显示屏尺寸**：选择显示屏尺寸时需要根据实际使用场景来确定。

一般来说，大屏拼接屏的尺寸越大，显示效果越好，但同时也会增加成本和安装难度。

2. **分辨率**：显示屏的分辨率决定了拼接屏的显示质量。

高分辨率能够提供更清晰和细腻的图像显示效果。

在选择显示屏时应尽量选择分辨率相同的显示屏，以减少图像校正的难度。

3. **边框宽度**：边框宽度对大屏拼接屏的视觉效果有直接影响。

一般来说，边框越窄，显示效果越好。

在选择显示屏时应尽量选择边框宽度较窄的型号。

2.2 软件系统搭建在搭建软件系统时，常见的方案包括使用专业的拼接屏控制软件和使用硬件设备自带的拼接功能。

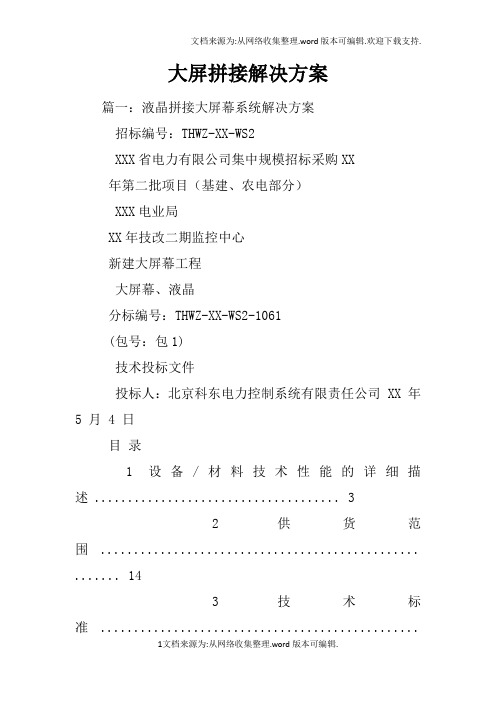

大屏拼接解决方案篇一：液晶拼接大屏幕系统解决方案招标编号：THWZ-XX-WS2XXX省电力有限公司集中规模招标采购XX年第二批项目（基建、农电部分）XXX电业局XX年技改二期监控中心新建大屏幕工程大屏幕、液晶分标编号：THWZ-XX-WS2-1061(包号：包1)技术投标文件投标人：北京科东电力控制系统有限责任公司 XX 年5 月 4 日目录1 设备/材料技术性能的详细描述 (3)2 供货范围 ................................................ . (14)3 技术标准 ................................................ (15)4 技术数据表 ................................................ .. (16)5 试验 ................................................ .. (19)6 技术文件 ................................................ . (21)7 技术服务 ................................................ . (23)8 资格审查文件中的同类设备/材料业绩表及证明材料 (26)9 工厂简介（包括组织机构、生产能力、工装设备、检测能力、人员等） .. 27组织机构 ..................................... 错误！未定义书签。

生产能力 ................................................ .. (28)工装设备 ................................................ .. (28)检测能力 ................................................ .. (28)人员 ......................................... 错误！未定义书签。

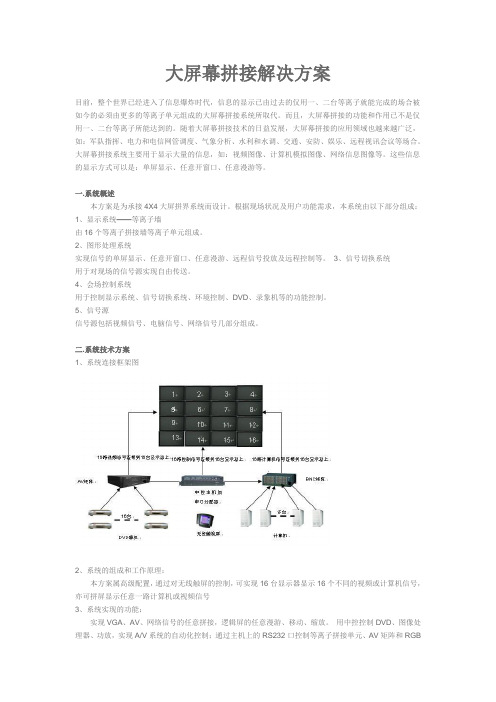

大屏幕拼接解决方案目前，整个世界已经进入了信息爆炸时代，信息的显示已由过去的仅用一、二台等离子就能完成的场合被如今的必须由更多的等离子单元组成的大屏幕拼接系统所取代。

而且，大屏幕拼接的功能和作用已不是仅用一、二台等离子所能达到的。

随着大屏幕拼接技术的日益发展，大屏幕拼接的应用领域也越来越广泛，如：军队指挥、电力和电信网管调度、气象分析、水利和水调、交通、安防、娱乐、远程视讯会议等场合。

大屏幕拼接系统主要用于显示大量的信息，如：视频图像、计算机模拟图像、网络信息图像等。

这些信息的显示方式可以是：单屏显示、任意开窗口、任意漫游等。

一.系统概述本方案是为承接4X4大屏拼界系统而设计。

根据现场状况及用户功能需求，本系统由以下部分组成：1、显示系统——等离子墙由16个等离子拼接墙等离子单元组成。

2、图形处理系统实现信号的单屏显示、任意开窗口、任意漫游、远程信号投放及远程控制等。

3、信号切换系统用于对现场的信号源实现自由传送。

4、会场控制系统用于控制显示系统、信号切换系统、环境控制、DVD、录象机等的功能控制。

5、信号源信号源包括视频信号、电脑信号、网络信号几部分组成。

二.系统技术方案1、系统连接框架图2、系统的组成和工作原理：本方案属高级配置，通过对无线触屏的控制，可实现16台显示器显示16个不同的视频或计算机信号，亦可拼屏显示任意一路计算机或视频信号3、系统实现的功能：实现VGA、AV、网络信号的任意拼接，逻辑屏的任意漫游、移动、缩放。

用中控控制DVD、图像处理器、功放，实现A/V系统的自动化控制；通过主机上的RS232口控制等离子拼接单元、AV矩阵和RGB矩阵，实现等离子拼接单元的功能控制及所有音视频、VGA信号的自由切换；通过矩阵切换器和图象拼接处理器，可实现任意输入信号的切换，并以任意画面形式投放到等离子拼接墙上。

以实现信号切换、图象切换和全屏幕放大的效果。

通过控制AV矩阵，可以实现将所有的视频切换到图形处理器及等离子拼接单元，音频切换到音响系统。

大屏拼接显示系统解决方案本系统提供给用户一个大屏幕拼接显示，主要满足电脑信号与视频信号的高亮度、高清晰度的显示效果，实现多路电脑信号与视频信号的同时显示及图像叠加的效果，并通过智能中央控制系统，对整个系统环境进行集中控制，实现人性化的人机交互。

系统组成根据我司以往的设计经验及用户需求，本系统主要分为以下三部分：·智能中央控制系统；·大屏拼接显示系统；·RGB矩阵切换系统；系统结构图系统功能CRESTRON智能中央控制系统1、拼接显示系统的控制我们采用快思聪最新二系列控制主机PRO2，它的心脏是突破性的2-系列引擎，基于新的257MIPS，32位摩托罗拉 ColdFire处理器。

通过PRO2控制主机的RS-232控制口对图形拼接控制器进行控制，运用灵活可靠的软件编程，可以调用图形拼接控制器预先设置好的模式，实现1×1、1×2、2×2至4×2等图像的拼接显示以及计算机图像、视频图像的叠加等，满足用户各种形式的显示效果；同时配备一台专门的控制PC，实现对图形控制器的全面控制。

2、矩阵切换的控制在矩阵切换的控制上，我们同样通过控制主机PRO2的RS-232控制口对矩阵进行控制。

可以方便、快捷地实现信号的切换，减少人工操作的复杂性与单一性，避免操作上的失误，并且可以实现一键多切及联动的切换功能，完成手动操作无法实现的功能。

3、灯光及设备电源的控制日光灯与设备电源我们通过8路的强电控制器CNPCI-8来完成；可调灯光我们通过4路调光器CLI-220N-4实现4路灯光的无级调节；将CNPCI-8与CLI-220N-4与控制主机PRO2联系起来，运用软件编程让各种灯光模式得到实现，还能实现对电源开关的安全操作，避免手动误操作而带来的设备损伤。

4、定制的控制界面在控制界面方面，我们配置一台6.4″有线彩色触摸屏TPS-3000，能够在显示幕上显示高质量的画面与图形，备有64,000色彩的Isys处理器，呈现出令人赞赏的高亮度与高清晰度的图形。

目录第1章、系统建设总体概述错误!未定义书签。

1.1、项目概述错误!未定义书签。

1.2、系统建设目旳错误!未定义书签。

1.3、系统设计旳特点错误!未定义书签。

、系统旳先进性错误!未定义书签。

、系统旳可靠性错误!未定义书签。

、系统旳冗余设计错误!未定义书签。

、系统旳扩展性错误!未定义书签。

、系统旳高度集成性错误!未定义书签。

、系统旳易维护性错误!未定义书签。

、系统旳长期可用性错误!未定义书签。

第2章、大屏幕显示系统旳优势错误!未定义书签。

2.1、领先旳图像控制系统技术优势错误!未定义书签。

2.2、大屏幕系统控制软件优势错误!未定义书签。

2.3、大屏幕控制软件旳独特功能错误!未定义书签。

2.4、丰富旳系统集成经验错误!未定义书签。

2.5、完善旳本地化售后服务体系错误!未定义书签。

第3章、技术方案错误!未定义书签。

3.1、系统构成错误!未定义书签。

3.2、系统特点错误!未定义书签。

3.3、系统硬件设备特性及技术规格错误!未定义书签。

、DVS一体化投影单元错误!未定义书签。

、图像拼接控制器错误!未定义书签。

3.4、矩阵及接口设备错误!未定义书签。

、RGB矩阵切换器错误!未定义书签。

、视频矩阵切换器错误!未定义书签。

、VGA分配器错误!未定义书签。

3.5、大屏幕显示系统控制管理软件错误!未定义书签。

、软件功能概述错误!未定义书签。

、软件构成错误!未定义书签。

、软件安装布局与特点错误!未定义书签。

、操作员平台旳重要功能与特点错误!未定义书签。

3.6、系统功能描述错误!未定义书签。

、概述错误!未定义书签。

、视频信号显示错误!未定义书签。

、计算机和工作站RGB信号显示错误!未定义书签。

、多种信号混合显示错误!未定义书签。

、高辨别率图像显示错误!未定义书签。

第4章、工程实施规定错误!未定义书签。

4.1、对供电系统旳规定错误!未定义书签。

4.2、对接地系统旳规定错误!未定义书签。

4.3、对装修系统旳规定错误!未定义书签。

大屏拼控方案范文一、硬件架构设计1.数据传输层：在数据传输层，可以采用网络传输技术，如以太网、无线网络等。

通过网络将控制信息和展示内容传输到各个大屏幕。

可以使用交换机或者路由器来连接大屏幕和控制源。

2.展示层：在展示层，可以使用多个大屏幕进行展示。

大屏幕可以采用液晶显示屏、LED显示屏等。

大屏幕的数量和布局可以根据实际需求进行设计。

可以通过分屏展示、拼接展示等方式来展示不同的内容。

二、软件系统设计1.控制系统：控制系统用来发送控制命令和管理展示内容。

可以通过一个控制面板来进行操作，也可以通过手机、平板电脑等终端设备来进行远程控制。

控制系统可以提供多种控制方式，如鼠标、键盘、触摸屏等。

可以支持多屏互动、联动控制等功能。

2.展示系统：展示系统用来展示控制系统发送的内容。

可以支持多种媒体格式，如图片、视频、文本等。

展示系统可以提供多种展示效果，如分屏展示、拼接展示、切换展示等。

可以根据实际需求进行布局和调整。

三、功能需求设计1.多屏联动：可以实现多个大屏幕的联动展示。

可以通过控制系统来进行设置和管理，可以实现同步播放、异步播放等功能。

可以实现统一控制和管理。

2.画中画功能：可以在屏幕上同时展示多个内容。

可以在主画面的左上角、右上角、左下角、右下角等位置显示副画面。

可以用来展示不同的内容，如实时数据、监控画面等。

3.多种展示效果：可以支持多种展示效果，如分屏展示、拼接展示、切换展示等。

可以根据实际需求进行调整和切换。

4.远程控制功能：可以通过手机、平板电脑等终端设备进行远程控制。

可以提供方便快捷的操作方式，如触摸屏、手势控制等。

5.安全性保障：可以提供安全性保障措施，如用户权限管理、数据加密传输等。

确保系统的安全性和稳定性。

四、应用场景设计1.会议室：可以用于大型会议室的多屏联动展示。

可以实现主席台的内容展示、与会人员的演示内容展示等。

可以提高会议效率和参与度。

2.指挥中心：可以用于指挥中心的综合展示。

大屏显示子系统设计4.2.6.1、系统简介浙江大华针对不同企业推出不同规格的LCD液晶拼接显示墙：2X2(两边3列监视器)式：2X2式效果图2X4式：2X4式3X3(两边监视器)式:3X3式效果图4.2.6.2、系统设计本技术建议书提供的LCD液晶拼接显示系统由以下部分组成：序号设备名称数量备注1 DHL460UT显示单元9套2 显示单元底座3套3 图像拼接控制器1套4 DH DSCS大屏幕控制管理软件1套本项目LCD液晶拼接显示墙由9套大华46″超窄边显示单元——DHL460UT组成，组合方式为3×3（行 列）；⏹DHL460UT单屏尺寸：1026.5mm(宽)×580.8mm(高)；⏹组合尺寸：(1026.5mm ×3)×(580.8 mm) ×3=3079.5mm×1742.4mm；⏹底座高度：暂定为700mm，实际高度根据用户现场确定。

底座尺寸规格600-1200mm，间隔50mm一个规格。

4.2.6.3、系统功能视频信号显示接入图像拼接控制器的视频信号本系统图像控制器处理的输入视频信号可以窗口形式同时显示于大屏幕上。

视频窗口可以实现单屏显示、任意大小显示、跨屏显示、整屏漫游、任意缩放等显示功能，并且可以实现视频图像的分组切换、巡检、预案显示等功能。

通过直通的视频信号大华DHL显示单元配备1路标准视频输入接口，可以在不依赖外部控制器的情况下直接输入并在组合屏上以屏幕为单位显示视频图像，图像格式支持NTSC/PAL/SECAM制式。

通过显示屏的内置图像处理模块，直通的复合视频信号除了可以单屏显示以外，还可以M×N方式实现任意多屏拼接显示，及全屏显示。

3.2.3.2计算机和工作站RGB信号显示经控制器的RGB显示方式本系统图像控制器处理的RGB输入信号可以窗口形式同时显示于大屏幕上。

可以实现单屏显示、任意大小显示、跨屏显示、相互叠加、整屏漫游、任意缩放等显示功能。

大屏幕液晶拼接行业解决方案一.液晶拼接市场概述近年来，随着国内经济的稳步发展，国内各领域、各行业都非常重视信息化建设，对信息的可视化需求也急剧扩大。

能源、交通等基础建设的大规模兴建和国家对信息化和新型工业化的大力推进的共同作用下，大屏幕拼接显示系统已经成为信息可视化不可或缺的核心基础系统。

现阶段,主流的拼接墙显示技术包括液晶拼接、DLP背投拼接和MPDP等离子拼接三种技术。

这三种技术最大的底层差异是显示技术原理截然不同，但是对于一般的客户，其最大的差异则体现在接缝控制水平的不同。

随着大屏幕拼接系统应用领域越来越广泛，各行业的应用特点的差异性越来越显著，比如安防行业对各种监控的视频和数据之处理和显示最为重要，而有些系统则强调信息显示和远程视频的综合运用。

因此面向不同行业提供针对性的解决方案已经变得愈加重要。

目前的安防监控系统应用，客户的使用模式更多是将多个硬盘录像机的信号、视频信号或是通过网络传输的编解码信号通过矩阵然后在液晶拼接墙上显示。

我们通过对行业的实际需求了解，在系统中运用开放嵌入式的无线触摸屏管理系统平台将液晶拼接系统与外围设备功能得到充分的发挥.使整个系统的功能更能满足客户的实际使用。

二.液晶拼接市场的客户需求分析1．控制方式单一目前使用者对液晶拼接大屏的管理主要是通过大屏厂家的软件来实现对图像信号的选择、大屏图像的组合以及开关的控制。

整个控制必须是依靠电脑预装拼接软件来完成，不能实现无线设备进行远程控制。

2．多设备的兼容性差系统中的RGB矩阵、视频矩阵设备与液晶拼接软件不能充分的兼容,客户选择余地较小.在各设备集成中,不能使系统功能得到充分的发挥。

3．液晶拼接显示设备拥有数字显示接口，但信息呈现确是模拟的显示系统对数字信号的支持较弱，不能满足高清监控市场的要求。

4．针对突发事件不能快速的实现各类信息的全局监看与重点信息的分析现在的液晶拼接系统对行业中的各种突发事件不能做多种复杂预案的设置处理,不能通过及时全面的信息呈现,做出正确的决策。

液晶大屏拼接显示系统解决方案液晶大屏幕显示系统设计方案2019年第1章：系统架构视频线、光纤、控制线和以太网线是该系统的主要组成部分。

第2章：前端部分该系统支持前端模拟、数字和网络等各种信号源的接入显示，以及多种信号的混合显示。

监控信号上墙摄像机、网络视频解码器等信号源通过CVBS接口将视频信号传输到大屏控制器。

最后，通过大屏控制器的DVI/HDMI端口输出到LCD屏显示。

PC电脑信号上墙PC信号源等DVI/VGA信号通过分配器输出一路接本地显示器，一路远传到大屏控制器的VGA输入端口。

最后，通过大屏控制器的DVI/HDMI端口输出到LCD屏显示。

高清数字信号上墙高清信号源（HDMI\DVI\SDI）通过转换以DVI/SDI信号输出，进入大屏控制器的DVI/SDI输入端口。

最后，通过大屏控制器的DVI/HDMI端口输出到LCD屏显示。

网络信号上墙IP球机、网络摄像机等编码信号经过交换机进入到大屏控制器。

经大屏控制器网络高清解码板解码，最后通过大屏控制器的DVI/HDMI端口输出到LCD屏显示。

手机及平板上墙IOS、Android等手机、平板通过无线方式传输到无线投屏器，由无线投屏器的HDMI输出到大屏控制器。

最后，通过大屏控制器的DVI/HDMI端口输出到LCD屏显示。

第3章：显示部分本次项目采用27块55寸1.8MM拼接屏。

该应用管理系统是专门为大屏幕拼接显示墙开发的，其主要功能包括对各类应用窗口的控制和管理、外部输入信号的调用、显示屏的控制以及对外围设备的控制与管理。

该系统提供了友好而简便的人机操作界面，使得操作方便快捷、操作直观。

该系统采用了B/S架构，局域网内任意一台PC均可通过IE浏览器访问、设置、操作，而不需要预先安装任何客户端软件，避免了专用控制电脑单点故障给系统带来的失控风险。

该软件还可平滑运行于XXX全新开发的便携式无线控制终端，通过平板电脑、手机等手持设备作为控制终端，来实现对大屏全部的移动操作控制。

大屏拼接施工方案大屏拼接施工方案一、前期准备工作：1. 确定拼接大屏的位置和尺寸，根据客户需求进行设计和选购合适的拼接大屏产品。

2. 做好场地勘测工作，确定顶部横梁和支撑结构的位置和尺寸，确保拼接大屏的安装稳固可靠。

3. 准备好所需的材料和工具，包括支撑结构材料、安装螺丝、电源线等。

二、支撑结构的安装：1. 根据设计要求，确定大屏拼接的排列方式和支撑结构的布置。

2. 根据勘测结果，在场地顶部横梁位置进行固定支撑结构，确保其承重能力。

3. 安装好支撑结构的连接件，将支撑结构的各个部分连接起来，确保结构稳固。

三、大屏拼接模块的安装：1. 根据设计要求，将大屏拼接模块逐一安装在支撑结构上。

确保模块安装的位置准确，确保拼接的完整性。

2. 使用螺丝将大屏拼接模块固定在支撑结构上，确保每个模块的安装稳固可靠。

3. 根据大屏拼接模块的接线口要求，进行接线工作。

确保每个模块的接线正确牢固。

四、接线和调试：1. 将大屏拼接模块的电源线和信号线分别接入相应的接线盒中。

2. 根据连接线路图，将接线盒与电源和信号源进行连接，确保连接正确可靠。

3. 对拼接大屏进行电源和信号源的通电和测试，调试出合适的亮度、颜色和分辨率。

五、调试和验收：1. 在调试过程中，对大屏显示的图像进行调整和校正，确保显示效果良好，文字清晰、图像不失真。

2. 进行整体的测试和验收，确保拼接大屏的各项功能正常，显示效果符合客户要求。

3. 向客户进行培训和指导，教授操作和维护维修方法，确保客户能够正确使用和保养拼接大屏。

六、施工总结：1. 在施工完成后，进行施工总结和整理，记录施工中的问题和解决方法，为今后的施工积累经验。

2. 对施工过程中的不足和不完善之处进行改进和完善，提高施工质量和效率。

以上是大屏拼接施工的基本方案，根据具体情况和需求的不同，还可以根据项目的特殊要求进行调整和改进。

在施工过程中，务必保证安全和质量，确保拼接大屏的稳固和可靠性，为客户提供满意的产品和服务。
