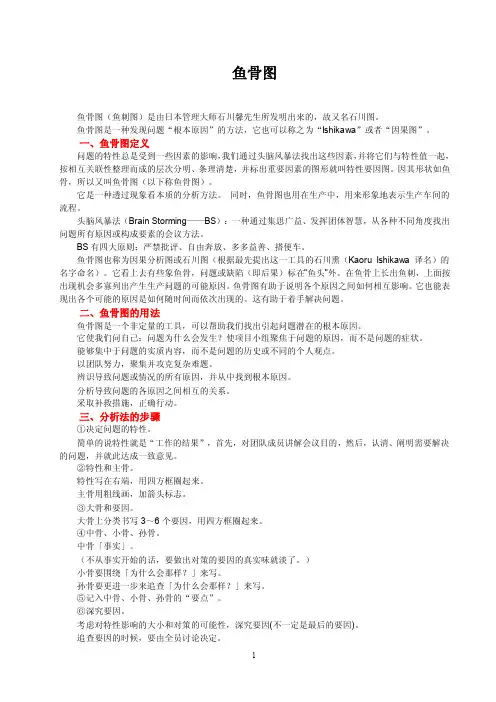

鱼骨图鱼骨图（鱼刺图）是由日本管理大师石川馨先生所发明出来的，故又名石川图。
鱼骨图是一种发现问题“根本原因”的方法，它也可以称之为“Ishikawa”或者“因果图”。
一、鱼骨图定义问题的特性总是受到一些因素的影响，我们通过头脑风暴法找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。
因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图）。
它是一种透过现象看本质的分析方法。
同时，鱼骨图也用在生产中，用来形象地表示生产车间的流程。
头脑风暴法（Brain Storming——BS）：一种通过集思广益、发挥团体智慧，从各种不同角度找出问题所有原因或构成要素的会议方法。
BS有四大原则：严禁批评、自由奔放、多多益善、搭便车。
鱼骨图也称为因果分析图或石川图（根据最先提出这一工具的石川熏（Kaoru Ishikawa译名）的名字命名）。
它看上去有些象鱼骨，问题或缺陷（即后果）标在"鱼头"外。
在鱼骨上长出鱼刺，上面按出现机会多寡列出产生生产问题的可能原因。
鱼骨图有助于说明各个原因之间如何相互影响。
它也能表现出各个可能的原因是如何随时间而依次出现的。
这有助于着手解决问题。
二、鱼骨图的用法鱼骨图是一个非定量的工具，可以帮助我们找出引起问题潜在的根本原因。
它使我们问自己：问题为什么会发生？使项目小组聚焦于问题的原因，而不是问题的症状。
能够集中于问题的实质内容，而不是问题的历史或不同的个人观点。
以团队努力，聚集并攻克复杂难题。
辨识导致问题或情况的所有原因，并从中找到根本原因。
分析导致问题的各原因之间相互的关系。
采取补救措施，正确行动。
三、分析法的步骤①决定问题的特性。
简单的说特性就是“工作的结果”，首先，对团队成员讲解会议目的，然后，认清、阐明需要解决的问题，并就此达成一致意见。
②特性和主骨。
特性写在右端，用四方框圈起来。
主骨用粗线画，加箭头标志。
一、定义鱼刺图问题的特性总是受到一些因素的影响，我们通过脑力激荡找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。
因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法。
脑力激荡法（Brain Storming——BS）：一种通过集思广益、发挥团体智慧，从各种不同角度找出问题所有原因或构成要素的会议方法。
BS有四大原则：严禁批评、自由奔放、多多益善、搭便车。
鱼刺图是由日本管理大师石川馨先生所发展出来的，故又名石川图，如图1所示。
鱼刺图战略分解法就是在企业绩效管理方案设计过程中应用鱼刺图工具进行企业战略目标分解的一种方法，针对战略目标寻找关键成功因素（KSF），继而确定公司级关键绩效指标（KPI），再由公司级KPI分解到部门级KPI、每个岗位的KPI，使KPI形成一个因果关系网络，共同支持战略目标的实现。
鱼刺图战略分解法是在企业绩效管理方案设计过程中应用鱼刺图工具进行企业战略目标分解的一种方法，针对战略勘暄罢夜丶?晒σ蛩兀↘SF），继而确定公司级关键绩效指标（KPI），再由公司级KPI分解到部门级KPI、每个岗位的KPI，使KPI形成一个因果关系网络，共同支持战略目标的实现。
二、鱼骨图的三种类型A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系）B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……”来写）C、对策型鱼骨图（鱼头在左，特性值通常以“如何提高/改善……”来写）（由于原因型鱼骨图最常用，本次宣传以原因型鱼骨图为主）三、鱼骨图制作制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图。
1、分析问题原因/结构A、针对问题点，选择层别方法（如人机料法环测等）；B、按脑力激荡分别对各层别类别找出所有可能原因（因素）。
C、将找出的各要素进行归类、整理，明确其从属关系。
D、分析选取重要因素。
E、检查各要素的描述方法，确保语法简明、意思明确。

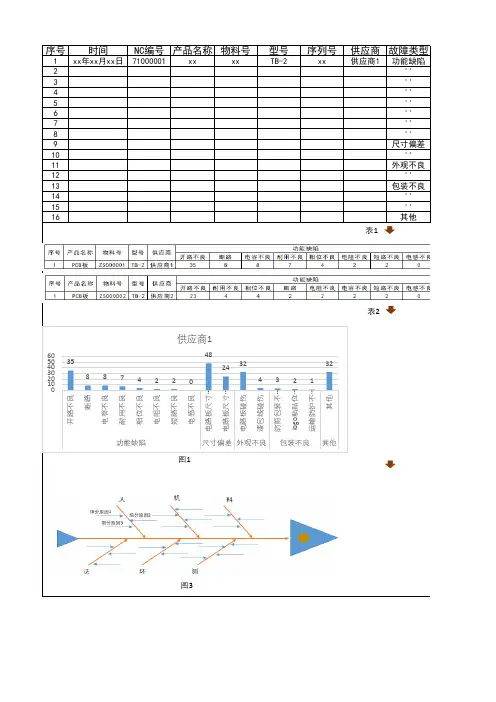

序号时间NC编号产品名称物料号型号序列号供应商故障类型1xx年xx月xx日71000001xxxxTB-2xx供应商1功能缺陷2''3''4''5''6''7''8''9尺寸偏差10''11外观不良12''13包装不良14''15''16其他35887422482432432132102030405060开路不良断路电容不良耐用不良相位不良电阻不良短路不良电感不良电路板尺寸…电路板尺寸…电路板碰伤漆包线碰伤防雨包装不…l o g o 粘贴位…运输防护不…其他功能缺陷尺寸偏差外观不良包装不良其他供应商1表1表2图1图3故障细分数量故障描述原因分析纠正措施反馈人备注断路耐用不良电阻不良电感不良相位不良开路不良电容不良短路不良电路板尺寸偏大电路板尺寸偏小漆包线碰伤电路板碰伤防雨包装不到位logo粘贴位置不对运输防护不到位其他23442222453421321151020304050开路不良耐用不良相位不良断路电阻不良电容不良短路不良电感不良电路板尺寸…电路板尺寸…电路板碰伤漆包线碰伤防雨包装不…l o g o 粘贴位…运输防护不…其他功能缺陷尺寸偏差外观不良包装不良其他供应商2图2鱼机鱼刺图定义：针对柏拉图确定的重点问题，需进行分析原因，制定纠正措施，使用鱼刺图按人、机、料、法、环、测6个维度进行原因细分，找出问题根本原因鱼刺图使用方法：1、按常规表单记录故障信息，在故障信息记录时要包括供应商、故障类别细分项，如表12、根据表1信息对数据进行统计制作表2，得到不同供应商各自的主要故障分布情况3、根据表2制作柏拉图（图1和图2），以清晰显示各供应商的主要故障分布，按照二八原则，进行重点故障分析解决4、针对重点问题进行原因分析，如图1功能缺陷（开路不良）、尺寸偏差（电路板尺寸偏大、电路板尺寸偏小）、外观不良（电路板碰伤）及图2功能缺陷（开路不良）、尺寸偏差（电路板尺寸偏大、电路板尺寸偏小），针对以上故障使用图3进行原因分析5、图3分析可使用团队头脑风暴等方式进行人、，进、电板尺。

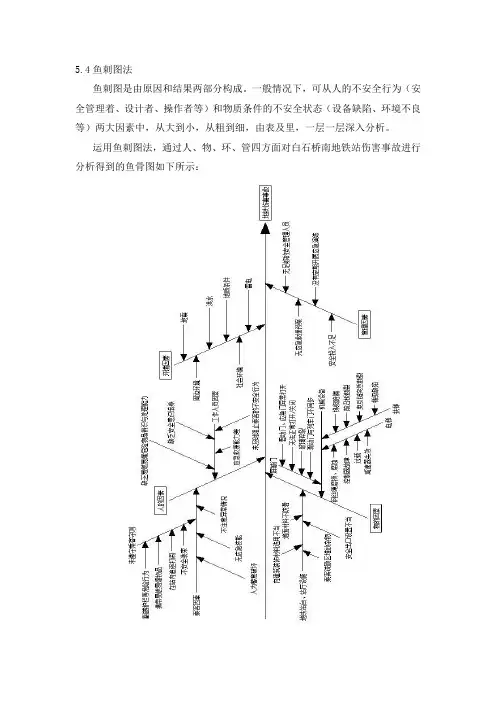

5.4鱼刺图法
鱼刺图是由原因和结果两部分构成。
一般情况下，可从人的不安全行为（安全管理着、设计者、操作者等）和物质条件的不安全状态（设备缺陷、环境不良等）两大因素中，从大到小，从粗到细，由表及里，一层一层深入分析。
运用鱼刺图法，通过人、物、环、管四方面对白石桥南地铁站伤害事故进行分析得到的鱼骨图如下所示：
通过鱼刺图分析法，可以直观的观察到人的因素和物的因素是人机关系中能量逆流的两大系列，其轨迹交叉点容易构成事故，在人为因素系列中，不安全行为是基于生理、心理、动作几个方面产生的；在机械因素中，各个部件的故障都易造成伤害事故。
通过鱼刺图，可以较为便易的提出具有针对性的安全对策措施或建议。
