无线电波透视技术

无线电波透视法在工作簡构造探测中的应用□段宁宁山西义棠煤业有限责任公司，山西介休 032000摘荽I陷落柱、断层、煤厚变化、褶曲等是煤矿巷道掘进和工作面回采过程中常见的地质异常构造，本文以探测义棠煤业公司020710工作面内构造发育情况为例，通过实例分析和探查对比，进一步说明应用无线电波透视法探查工作面内部隐伏异常地盾构造的重要意义。

关键词：无线电波透视；电磁波；隐伏地质构造0引言无线电波透视技术能够精确地勘探察直接开采矿石的 工作地点中的地质异常体，掌握工作面中的隐伏构造的发 展延伸和规模确保采煤工作的顺利进行是矿井地质工作中 的重要任务。

义棠煤业公司自2009年即引进矿井无线电波 坑道勘探技术，通过近10年的发展，公司技术人员已基本 熟练拿握坑透技术操作及数据处理，本次在020710工作面 探查隐伏地质构造，取得良好的效果。

1无线电波透视法原理电磁波穿透过程中不同的介质对电磁波的吸收损耗是 不同的，在矿井中，电磁波会因为在穿越上下两个岩层之 间分布的煤炭层的过程中碰上陷落柱、断层和别的一些构 造的时候，由于发生吸收、衰减甚至是屏蔽的现象，会产 生数据异常现象。

为了对地质现象进行推理学习，就需要 研究电磁波在地质体和采区煤层，还有各种构造下所产生 的一些影响。

坑透是无线电波透视勘探一般适用于已完成掘进的工 作面的两个顺槽之内，发射点和接收点分别布置在巷道两 顺槽需要进行坑透的区域。

在进行坑透勘探的时候，先选 定一条巷道作为布置发射点的巷道，也叫发射巷道。

当在 发射巷道的某一点进行发射时，发射机向工作面煤体中发 射某一固定频率（一般选用365 Hz)的电磁波，在同一工 作面对应的的巷道中对发射过来的电磁波进行接收，获取 实测场强值。

如果工作面煤层中存在断层等构造时，断层 等构造会对电磁波信号进行发射、屏蔽或吸收，从而导致 接收机收到的电磁场强度变低。

一般在工作面顺槽布S多 个发射点和接收点进行观测，则形成透视异常区。

WKT-E⽆线电波透视仪（坑透仪）使⽤说明书ISO9001:2000认证企业煤炭科学研究总院重庆分院产品使⽤说明书WKT-E具通讯功能⽆线电波透视仪感谢您选购本产品！为了保证安全并获得最佳效能，安装、使⽤产品前，请详细阅读本使⽤说明书并妥善保管，以备今后参考。

执⾏标准：Q/MKC 114—2005 版本号： 2.0版出版⽇期：2006-11-2006 编写：胡运兵⽅有令概述⼀、概述1.型号及名称使⽤环境条件及应⽤范围WKT-E具通讯功能⽆线电波透视仪型号的组成及其代表意义：使⽤环境条件及应⽤范围W K T – E编号透视坑道⽆线电波说明：WKT系列⽆线电波坑道透视仪从上世纪70年代开始在煤矿应⽤，WKT已被⼴⼤⽤户认同为⽆线电波坑道透视的专⽤词，⽆线电波坑道透视仪的型号从现在以⾄今后只在编号上改动, WKT不变。

2.系统组成WKT-E型具通讯功能⽆线电波坑道透视系统由便携式井下WKT-E型⽆线电波坑道透视仪和地⾯资料处理系统组成，见下图。

WKT-E型具通讯功能⽆线电波坑道透视仪由井下发射机、接收机、发射天线、接收天线、钻孔发射探头、钻孔接收探头及地⾯充电器组成；地⾯资料处理系统由计算机、打印机及软件系统等组成。

该系统整机重量轻；操作简单；仪器为数字显⽰；⾃动纪录和存储；并由分析软件处理成图。

仪器探测距离100～300M，最⼤350M。

获煤炭部科学技术进步⼆等奖。

WKT-E系列⽆线电波坑道透视系统3.应⽤情况WKT-E型⽆线电波坑道透视系统在全国已经推⼴应⽤了150多套。

除了西⼭、阳泉、⼤同、潞安、晋城、汾西、霍州、开滦、峰峰、邯郸、平顶⼭、义马、焦作、永城、徐州、淮北、淮南、皖北、新汶、兖州、肥城、铜川、韩城、神华、⽯炭井、⽯嘴⼭、靖远、乌海、鸡西、南桐、攀枝花等矿务局部分煤矿应⽤外，中国矿业⼤学、⼭东科技⼤学、焦作⼯业学院、淮南矿业学院、⿊龙江矿业学院、西安⼯程学院、西安分院等院校购买该系统作为教学设备和⼯程探测设备。

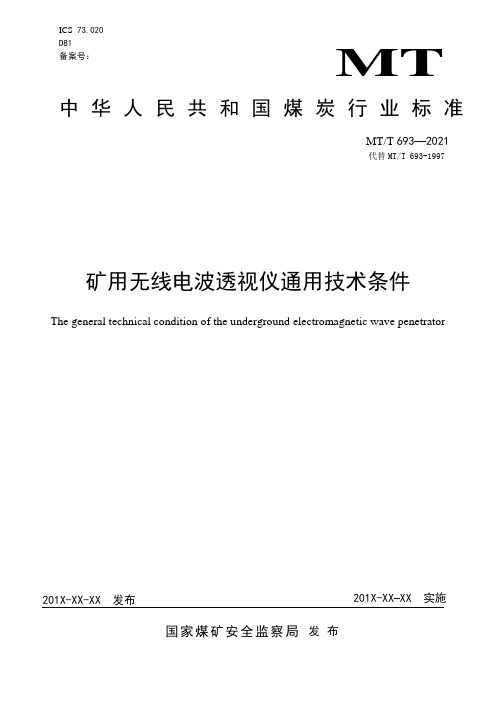

ICS73.020D81备案号：MT 中华人民共和国煤炭行业标准MT/T 693—2021代替MT/T 693-1997矿用无线电波透视仪通用技术条件The general technical condition of the underground electromagnetic wave penetrator201X-XX-XX 发布201X-XX–XX 实施国家煤矿安全监察局发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 型号、组成与防爆型式 (2)5 技术要求 (2)6 试验方法 (4)7 检验规则 (7)8 标志、包装、运输和贮存 (8)前言本标准按GB/T 1.1《标准化工作导则第1部分：标准的结构和编写》的要求进行编写。

请注意文件的某些内容可能涉及专利。

本文件的发布机构不承担识别这些专利的责任。

本标准是对MT/T 693-1997《矿用无线电波透视仪通用技术条件》的修订，本标准替代MT/T 693-1997。

本标准与MT/T 693-1997相比主要变化如下：a)删除GB3836.2-83爆炸性环境用防爆电气设备隔爆型电气设备“d”；b)增加术语和定义（见3）；c)增加产品型号（见4.1）；d)更改“大气压力 86~106 kPa”为“大气压力 80 kP a~110 kPa”（见5.2，1997年版3.2）；e)增加工作频率“透视仪应至少具有3个可选工作频率。

”（见5.4.1）；f)更改“频率稳定度优于5×10-5”为“工作频率偏差≤±25 Hz”（见5.4.1，1997年版3.9）；g)更改“输出功率不小于1W，其输出功率的误差应不大于规定值的±10%”为“具体发射功率由防爆检验确定，其发射功率的误差应不大于产品规定值的±10％。

”（见5.4.2，1997年版3.9）；h)增加“透视仪接收机灵敏度应优于0.03 μVrms”（见5.4.3）；i)更改“透视仪接收机相邻两次的指示值绝对差应小于0.5 dB”为“透视仪接收机连续十次的测量值绝对差应小于测量范围的0.5%”（见5.4.4，1997年版3.10）；j)更改“坑透仪应能连续工作3h”为“透视仪应能连续工作5 h以上”（见5.4.5，1997年版3.11）；k)增加了“接收机显示功能”、“接收机数据存储功能”、“接收机数据传输功能”和“选频功能”要求(见5.5）。

煤厚探测中无线电波透视勘探方法汇报人：2023-12-28•无线电波透视勘探方法概述•无线电波透视勘探的基本原理•无线电波透视勘探的实践应用目录•无线电波透视勘探的优缺点分析•无线电波透视勘探的未来发展展望01无线电波透视勘探方法概述定义与特点无线电波透视勘探是一种利用无线电波在地下传播过程中遇到不同介质时发生的反射、折射和吸收等物理现象，来探测地下地质结构和矿产资源分布的地球物理勘探方法。

特点无线电波透视勘探具有非破坏性、高分辨率和高效率等优点，适用于大面积覆盖和复杂地质条件的勘探。

无线电波透视勘探能够快速准确地确定煤层厚度和分布范围，为煤炭资源开发和利用提供重要依据。

资源勘查安全生产环境保护通过无线电波透视勘探，可以及时发现地质异常和潜在的安全隐患，为矿山安全生产提供保障。

在煤炭开采过程中，无线电波透视勘探有助于减少对周边环境的破坏和污染，降低环境风险。

030201无线电波透视勘探的重要性无线电波透视勘探技术起源于20世纪50年代，经过多年的研究和发展，已经成为一种成熟、高效的地球物理勘探方法。

历史随着计算机技术和信号处理技术的进步，无线电波透视勘探的精度和效率不断提高，应用范围也不断扩大。

未来，无线电波透视勘探技术将继续朝着高分辨率、高精度、快速探测等方向发展。

发展无线电波透视勘探的历史与发展02无线电波透视勘探的基本原理电磁波是由变化的电场和磁场相互激发而产生的波动，具有波粒二象性。

电磁波在空间中传播时，其频率、波长和速度之间满足关系式：$c = lambda f$，其中$c$为光速，$lambda$为波长，$f$为频率。

无线电波属于电磁波的一种，其频率范围一般在3000米以下。

电磁波传播原理电磁波在煤层中的传播特性煤层作为一种天然的电导体，对无线电波具有较好的吸收和散射作用。

无线电波在煤层中传播时，其传播路径、能量衰减和传播速度受煤层厚度、电导率、含水率等因素的影响。

随着煤层厚度的增加，无线电波的传播速度逐渐减小，能量衰减加快。

YDT--88无线电波透视仪操作规程一、一般规定第1条无线电波透视仪（以下简称坑透仪）操作人员必须经过专门技术培训，了解仪器的工作原理和性能，熟悉操作程序，并能独立进行资料分析。

第2条进行无线电波透视探测前，必须编制探测施工预案及施工计划、安全技术措施、施工计划等，并由矿方审核，组织地质、调度、机电、通风等有关部门协同工作，为无线电波透视探测创造必要的工作环境。

第3条探测结果使用必须遵守《煤矿安全规程》、《煤矿防治水规定》等相关规定。

第4条坑透工作最好是在回采工作面送通后，形成自然风流，工作面整备期间进行。

二、入井前准备工作第4条入井探测前，物探人员要全面了解坑透工作面煤层的结构、厚度、煤质、顶底板岩性，以及工作面的地质构造、巷道环境（干扰物源）和煤层的走向、倾向等，以便确定具体工作方法及安全技术措施。

第5条入井前要对仪器（发射机、接收机）进行检查，检查仪器是否完好，是否能正常开机，电量是否充足，检查线圈是否完好，检查接头是否完好。

第6条对仪器的程序进行检查，进行开机检测，连接线圈发射几组数据，确保仪器正常工作。

（检查完成后清空数据）第7条仪器要装入专用背包，专人看管，入井途中保障仪器的安全。

第8条线圈要用绑带绑好，专人负责看管，注意保护线圈接头，不能进灰、进水，保证线圈完好。

第9条准备好记录本、皮尺、笔、喷漆等工具，以便井下施工做好编录。

第10条坑透前应联系矿方，指派电工在坑透工作时，切断整个工作面电源，坑透工作结束前不得合闸送电。

第11条坑透工作时，工作面两顺槽中电缆、水管、信号线等金属导体在切眼不许连通，否则必须拆断，将导体甩开20~30米距离并接地。

三、井下操作井下工作的基本任务是按照设计及规范要求，保证安全施工，获取准确第一手资料。

第12条坑透测量前，应规定发射、接收起始及搬家时间，并列表。

要求有关人员必须严格按照规定的时间表，按顺序进行。

第13条坑透测量前，要对工作面巷道进行布点并编号，编号顺序一般应从切眼往外开始，严格按照设计点距布置，编号要准确、清晰，不可重号或漏号，现场点号位置要求与图纸相符。
