变压器涌流抑制

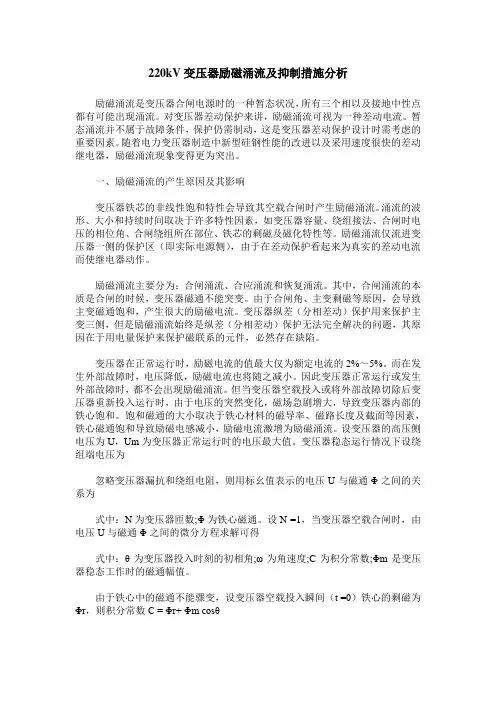

220kV变压器励磁涌流及抑制措施分析励磁涌流是变压器合闸电源时的一种暂态状况，所有三个相以及接地中性点都有可能出现涌流。

对变压器差动保护来讲，励磁涌流可视为一种差动电流。

暂态涌流并不属于故障条件，保护仍需制动，这是变压器差动保护设计时需考虑的重要因素。

随着电力变压器制造中新型硅钢性能的改进以及采用速度很快的差动继电器，励磁涌流现象变得更为突出。

一、励磁涌流的产生原因及其影响变压器铁芯的非线性饱和特性会导致其空载合闸时产生励磁涌流。

涌流的波形、大小和持续时间取决于许多特性因素，如变压器容量、绕组接法、合闸时电压的相位角、合闸绕组所在部位、铁芯的剩磁及磁化特性等。

励磁涌流仅流进变压器一侧的保护区（即实际电源侧），由于在差动保护看起来为真实的差动电流而使继电器动作。

励磁涌流主要分为：合闸涌流、合应涌流和恢复涌流。

其中，合闸涌流的本质是合闸的时候，变压器磁通不能突变。

由于合闸角、主变剩磁等原因，会导致主变磁通饱和，产生很大的励磁电流。

变压器纵差（分相差动）保护用来保护主变三侧，但是励磁涌流始终是纵差（分相差动）保护无法完全解决的问题，其原因在于用电量保护来保护磁联系的元件，必然存在缺陷。

变压器在正常运行时，励磁电流的值最大仅为额定电流的2%～5%。

而在发生外部故障时，电压降低，励磁电流也将随之减小。

因此变压器正常运行或发生外部故障时，都不会出现励磁涌流。

但当变压器空载投入或将外部故障切除后变压器重新投入运行时，由于电压的突然变化，磁场急剧增大，导致变压器内部的铁心饱和。

饱和磁通的大小取决于铁心材料的磁导率、磁路长度及截面等因素，铁心磁通饱和导致励磁电感减小，励磁电流激增为励磁涌流。

设变压器的高压侧电压为U，Um为变压器正常运行时的电压最大值。

变压器稳态运行情况下设绕组端电压为忽略变压器漏抗和绕组电阻，则用标幺值表示的电压U与磁通Φ之间的关系为式中：N为变压器匝数;Φ为铁心磁通。

设N =1，当变压器空载合闸时，由电压U与磁通Φ之间的微分方程求解可得式中：θ为变压器投入时刻的初相角;ω为角速度;C为积分常数;Φm是变压器稳态工作时的磁通幅值。

变压器励磁涌流产生机理及抑制措施变压器是电力系统中不可或缺的电气设备，用于提高或降低交流电压。

然而，在变压器的日常运行中，会产生一种特殊的电流——励磁涌流。

励磁涌流的产生原因、影响及抑制措施，一直是电气领域研究的焦点问题之一。

一、变压器励磁涌流的产生机理变压器励磁涌流是由于变压器在没有负载的情况下，一侧电源给定电压后，产生的瞬时电流波动引起的。

其产生的原因主要有两个方面。

1. 变压器自身磁化特性变压器是由铁芯、线圈等部件组成的，当交流电源施加在一侧线圈上时，铁芯上会产生一个磁通量，使得另一侧线圈中也会产生一定的电势。

在低频条件下，变压器的铁芯上的磁场在每个电源周期内都会发生磁化与去磁化过程，即由于铁芯饱和，磁通量无法瞬间变化，从而在每个周期内形成一个磁滞回线。

当电源供给的电压陡然由0V变化到正常值时，铁芯中的磁场并不会即刻达到稳态，从而导致瞬间电流的波动，造成产生励磁涌流。

2. 电源特性影响电源的内阻、电源的输出电压质量均会影响励磁涌流的产生。

电源内阻较大时，输出电压下降幅度较大，对于变压器来说，电流的波动幅度会更大。

同时，电源产生电压的质量也会影响励磁涌流，例如，电源输出电压存在10%、20%的谐波成分时，变压器励磁涌流的幅值会更大。

二、励磁涌流的影响变压器励磁涌流产生后，将会对变压器和电力系统的安全及稳定性产生影响。

1. 变压器内部温度升高励磁涌流的产生将会引起变压器内部电阻损耗增加，从而导致变压器温度升高。

严重情况下，会导致变压器绝缘材料老化、泄漏及烧毁等事故发生。

2. 电力系统不稳定励磁涌流的存在会造成系统电压波动，电力系统的稳定性得不到保障，从而会降低其工作效率，甚至带来负面的经济损失。

三、励磁涌流的抑制措施为了避免励磁涌流带来的安全隐患及电力系统的不稳定性，有一些抑制措施可以采取。

1. 增加阻抗变压器防励磁涌流的一种常用方法是在变压器的一侧或两侧增加阻抗，这样可以限制励磁涌流的幅值并且控制其衰减时间。

专版研究园地变压器励磁涌流抑制原理及现场应用优化文/王洪猛在长期调试过程中，因主变压器反送电未躲开励磁涌流而导致主变压器差动保护误动作以及投运机组在相邻主变空载合闸时，受和应涌流影响导致发电机差动保护误动跳机的事件时有发生，现有保护装置励磁涌流闭锁主要采用二次谐波制动闭锁原理和波形识别原理，但在实际运用中仍存在局限性。

为提高发电机组的运行可靠性，保障电网安全，避免同类不正确动作事件的再次发生，广东省电力调度中心曾发文要求为防止变压器合闸时励磁涌流过大导致误跳机，600MW及以上容量的发电机组应在合闸前进行消磁处理并增设励磁涌流抑制装置，否则将影响机组正常并网。

１ 变压器空载合闸产生励磁涌流的原因设变压器高压侧电压：，由得（如图1），在合闸瞬间变压器铁芯中产生的磁通：，其中。

t=0，时合闸：立即进入稳态运行，无励磁涌流。

t=0，α=0时合闸：，从t=0经半个周期，达最大值，，可达稳态量2倍，此时再考虑变压器存在剩磁的情况，励磁涌流约可达到变压器额定电流的6倍（如图2）。

当变压器空投时励磁涌流只会在变压器高压侧产生，主变压器高压侧励磁涌流经电流互感器变换后输入变压器保护装置，极有可能引起差动保护误动。

1I U1Фe1图1 励磁涌流原理图2 变压器励磁涌流的产生机理２ 变压器励磁涌流的特点励磁涌流有以下特点：（1）励磁涌流含有数值很大的高次谐波分量，以二次谐波和三次谐波为主。

（2）包含有很大成分的非周期分量，往往使涌流偏于时间轴的一侧。

（3）励磁涌流波形出现间断，有明显的间断角，一般在60°左右。

（4）励磁涌流在开始瞬间衰减很快，以后逐渐减慢。

３ 防止励磁涌流影响的方法传统防止励磁涌流影响的方法主要有两种。

3.1 采用保护识别方法（1）根据波形识别原理，在变压器内部故障时，各侧电流经互感器变换后，差流基本上是工频正弦波，而励磁涌流波形是间断不对称的。

（2）利用二次谐波与基波的比值作为励磁涌流判据，一般推荐谐波制动比整定为15%，防止保护拒动。

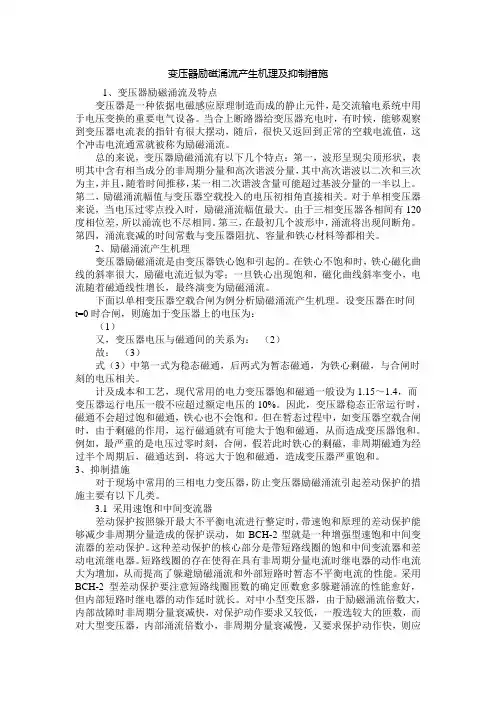

变压器励磁涌流产生机理及抑制措施1、变压器励磁涌流及特点变压器是一种依据电磁感应原理制造而成的静止元件，是交流输电系统中用于电压变换的重要电气设备。

当合上断路器给变压器充电时，有时候，能够观察到变压器电流表的指针有很大摆动，随后，很快又返回到正常的空载电流值，这个冲击电流通常就被称为励磁涌流。

总的来说，变压器励磁涌流有以下几个特点：第一，波形呈现尖顶形状，表明其中含有相当成分的非周期分量和高次谐波分量，其中高次谐波以二次和三次为主，并且，随着时间推移，某一相二次谐波含量可能超过基波分量的一半以上。

第二，励磁涌流幅值与变压器空载投入的电压初相角直接相关。

对于单相变压器来说，当电压过零点投入时，励磁涌流幅值最大。

由于三相变压器各相间有120度相位差，所以涌流也不尽相同。

第三，在最初几个波形中，涌流将出现间断角。

第四，涌流衰减的时间常数与变压器阻抗、容量和铁心材料等都相关。

2、励磁涌流产生机理变压器励磁涌流是由变压器铁心饱和引起的。

在铁心不饱和时，铁心磁化曲线的斜率很大，励磁电流近似为零；一旦铁心出现饱和，磁化曲线斜率变小，电流随着磁通线性增长，最终演变为励磁涌流。

下面以单相变压器空载合闸为例分析励磁涌流产生机理。

设变压器在时间t=0时合闸，则施加于变压器上的电压为：（1）又，变压器电压与磁通间的关系为：（2）故：（3）式（3）中第一式为稳态磁通，后两式为暂态磁通，为铁心剩磁，与合闸时刻的电压相关。

计及成本和工艺，现代常用的电力变压器饱和磁通一般设为1.15～1.4，而变压器运行电压一般不应超过额定电压的10%。

因此，变压器稳态正常运行时，磁通不会超过饱和磁通，铁心也不会饱和。

但在暂态过程中，如变压器空载合闸时，由于剩磁的作用，运行磁通就有可能大于饱和磁通，从而造成变压器饱和。

例如，最严重的是电压过零时刻，合闸，假若此时铁心的剩磁，非周期磁通为经过半个周期后，磁通达到，将远大于饱和磁通，造成变压器严重饱和。

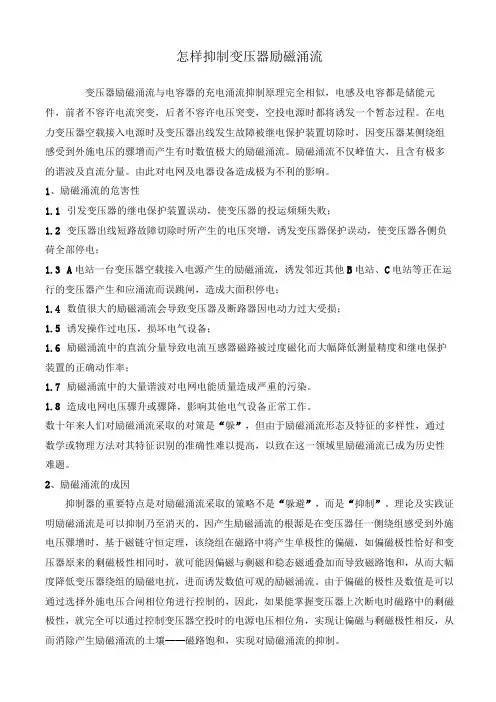

怎样抑制变压器励磁涌流变压器励磁涌流与电容器的充电涌流抑制原理完全相似，电感及电容都是储能元件，前者不容许电流突变，后者不容许电压突变，空投电源时都将诱发一个暂态过程。

在电力变压器空载接入电源时及变压器出线发生故障被继电保护装置切除时，因变压器某侧绕组感受到外施电压的骤增而产生有时数值极大的励磁涌流。

励磁涌流不仅峰值大，且含有极多的谐波及直流分量。

由此对电网及电器设备造成极为不利的影响。

1、励磁涌流的危害性1.1引发变压器的继电保护装置误动，使变压器的投运频频失败；1.2变压器出线短路故障切除时所产生的电压突增，诱发变压器保护误动，使变压器各侧负荷全部停电；1.3A电站一台变压器空载接入电源产生的励磁涌流，诱发邻近其他B电站、C电站等正在运行的变压器产生和应涌流而误跳闸，造成大面积停电；1.4数值很大的励磁涌流会导致变压器及断路器因电动力过大受损；1.5诱发操作过电压，损坏电气设备；1.6励磁涌流中的直流分量导致电流互感器磁路被过度磁化而大幅降低测量精度和继电保护装置的正确动作率；1.7励磁涌流中的大量谐波对电网电能质量造成严重的污染。

1.8造成电网电压骤升或骤降，影响其他电气设备正常工作。

数十年来人们对励磁涌流采取的对策是“躲”，但由于励磁涌流形态及特征的多样性，通过数学或物理方法对其特征识别的准确性难以提高，以致在这一领域里励磁涌流已成为历史性难题。

2、励磁涌流的成因抑制器的重要特点是对励磁涌流采取的策略不是“躲避”，而是“抑制”。

理论及实践证明励磁涌流是可以抑制乃至消灭的，因产生励磁涌流的根源是在变压器任一侧绕组感受到外施电压骤增时，基于磁链守恒定理，该绕组在磁路中将产生单极性的偏磁，如偏磁极性恰好和变压器原来的剩磁极性相同时，就可能因偏磁与剩磁和稳态磁通叠加而导致磁路饱和，从而大幅度降低变压器绕组的励磁电抗，进而诱发数值可观的励磁涌流。

由于偏磁的极性及数值是可以通过选择外施电压合闸相位角进行控制的，因此，如果能掌握变压器上次断电时磁路中的剩磁极性，就完全可以通过控制变压器空投时的电源电压相位角，实现让偏磁与剩磁极性相反，从而消除产生励磁涌流的土壤——磁路饱和，实现对励磁涌流的抑制。

变压器励磁涌流抑制原理及现场应用优化引言：变压器是电力系统中重要的电能传输设备，其负责将高压电能转换为低压电能，并通过电能传输网络将电力供应到终端用户。

然而，在变压器投入运行时，励磁涌流可能会导致设备的电流波动和损耗，甚至造成电网的不稳定。

因此，为了保证系统的稳定运行，需要合理地抑制变压器励磁涌流并优化其现场应用。

一、励磁涌流抑制原理1.1励磁涌流的产生励磁涌流通常是由于变压器的磁路突然产生磁通时引起的。

在变压器的磁路中，磁通的变化速度往往比较快，导致励磁电流呈现出一个瞬时的增大过程，即励磁涌流。

1.2励磁涌流的影响励磁涌流对变压器和电网产生了不利影响，主要表现为：(1)变压器附加损耗：励磁涌流会导致变压器的额定电流上升，从而导致额外的电阻损耗。

(2)变压器振荡：励磁涌流在变压器铁芯和线圈之间产生电磁力，会引起变压器的震荡。

(3)电网不稳定：当变压器接入电网时，励磁涌流会产生电网的瞬时波动，影响电网的稳定性。

1.3励磁涌流抑制原理为了抑制励磁涌流，可以采用以下方法：(1)在变压器的电源供电系统中增加限流电抗器。

通过限制电源的短路能力，减少励磁涌流的电流峰值。

(2)使用励磁变压器。

励磁变压器是由辅励变压器和电抗器组成，通过控制辅助变压器的绕组电压来控制励磁涌流。

(3)通过安装软起动装置来逐步增加变压器的励磁电流，避免励磁涌流的冲击。

2.1选择适当的变压器为了减少励磁涌流对电网的影响，可以选择具有低励磁电流的变压器。

通常情况下，具有较低额定电压的变压器具有较低的励磁电流。

2.2控制变压器的励磁电流为了减少励磁涌流的影响，可以通过控制变压器的励磁电流来实现。

通过调节励磁变压器的绕组电压，可以减小励磁涌流的电流峰值，从而减少对电网的影响。

2.3优化励磁变压器的参数为了确保励磁变压器的效果，可以优化其参数。

包括选择合适的励磁变压器容量、安装位置和接线方式等。

同时，还需要合理地进行维护和检修，确保其正常运行。

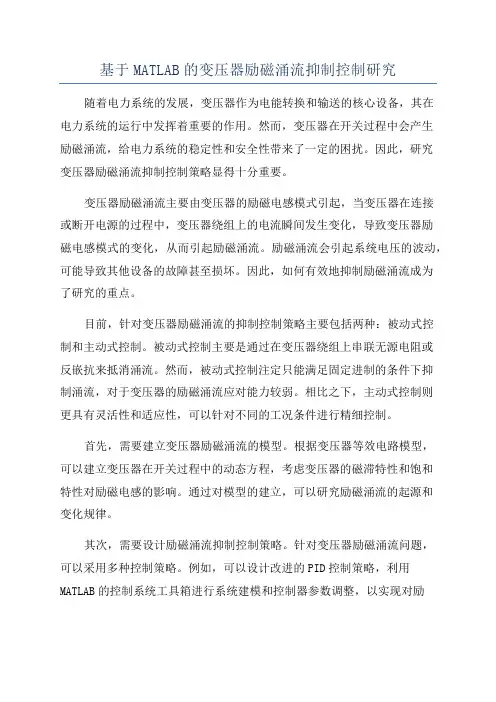

基于MATLAB的变压器励磁涌流抑制控制研究随着电力系统的发展，变压器作为电能转换和输送的核心设备，其在电力系统的运行中发挥着重要的作用。

然而，变压器在开关过程中会产生励磁涌流，给电力系统的稳定性和安全性带来了一定的困扰。

因此，研究变压器励磁涌流抑制控制策略显得十分重要。

变压器励磁涌流主要由变压器的励磁电感模式引起，当变压器在连接或断开电源的过程中，变压器绕组上的电流瞬间发生变化，导致变压器励磁电感模式的变化，从而引起励磁涌流。

励磁涌流会引起系统电压的波动，可能导致其他设备的故障甚至损坏。

因此，如何有效地抑制励磁涌流成为了研究的重点。

目前，针对变压器励磁涌流的抑制控制策略主要包括两种：被动式控制和主动式控制。

被动式控制主要是通过在变压器绕组上串联无源电阻或反嵌抗来抵消涌流。

然而，被动式控制注定只能满足固定进制的条件下抑制涌流，对于变压器的励磁涌流应对能力较弱。

相比之下，主动式控制则更具有灵活性和适应性，可以针对不同的工况条件进行精细控制。

首先，需要建立变压器励磁涌流的模型。

根据变压器等效电路模型，可以建立变压器在开关过程中的动态方程，考虑变压器的磁滞特性和饱和特性对励磁电感的影响。

通过对模型的建立，可以研究励磁涌流的起源和变化规律。

其次，需要设计励磁涌流抑制控制策略。

针对变压器励磁涌流问题，可以采用多种控制策略。

例如，可以设计改进的PID控制策略，利用MATLAB的控制系统工具箱进行系统建模和控制器参数调整，以实现对励磁涌流的抑制。

同时，还可以借助模糊控制、神经网络控制等新型控制模式，提高抑制效果并降低系统响应时间。

另外，可以通过MATLAB进行仿真实验，验证所设计的抑制控制策略的有效性和鲁棒性。

使用MATLAB的Simulink工具箱，可以搭建变压器励磁涌流的仿真模型，模拟实际工况条件下的励磁涌流抑制效果。

通过仿真实验，可以评估控制策略的性能，并进行参数优化和调整。

最后，可以通过实际测试验证所提出的变压器励磁涌流抑制控制策略的有效性。

变压器剩磁变化规律及励磁涌流抑制研究变压器是电力系统中常用的电力变换设备，其工作原理是利用电磁感应现象将输入电压转换为输出电压。

在变压器工作过程中，磁场的变化是十分重要的，而剩磁变化规律及励磁涌流抑制是变压器中的两个重要研究方向。

我们来了解一下剩磁变化规律。

剩磁是指在变压器工作过程中，磁场中的磁通量在磁场切断后仍然存在的部分。

剩磁的存在会影响变压器的工作性能，产生一些不良影响，如励磁涌流、励磁过程中的能量损耗等。

因此，研究剩磁的变化规律对于改善变压器的性能至关重要。

剩磁的变化规律与变压器的工作状态密切相关。

当变压器处于空载状态时，剩磁的变化规律主要受到电源电压的影响。

在电源电压的作用下，变压器的铁芯中会产生磁通量，当电源电压突然消失时，由于铁芯的磁导率不等于零，磁通量不会立即消失，而是以指数衰减的方式逐渐减小。

这种衰减的速度与铁芯的特性有关，可以通过剩磁衰减曲线来描述。

另一方面，当变压器从空载状态切换到负载状态时，剩磁的变化规律也会发生变化。

在负载状态下，变压器的磁通量会随着负载电流的变化而变化。

当负载电流突然减小或消失时，变压器的磁通量也会随之减小，但其变化规律与空载状态下有所不同。

除了剩磁的变化规律外，励磁涌流抑制也是变压器研究的重要方向之一。

励磁涌流是指在变压器刚刚通电时，由于剩磁的存在导致的瞬时大电流现象。

这种涌流不仅会对变压器本身造成损害，还会对电力系统的稳定性产生不良影响。

为了抑制励磁涌流，研究人员提出了各种方法和措施。

其中最常见的是使用励磁抗补偿装置，通过改变变压器的励磁电流波形来抑制励磁涌流的产生。

此外，还有一些其他的方法，如使用变压器辅助绕组、改变变压器的设计参数等，都可以在一定程度上减小励磁涌流。

剩磁变化规律及励磁涌流抑制是变压器研究中的两个重要方向。

研究剩磁的变化规律可以帮助我们更好地理解变压器的工作原理，优化变压器的设计和运行；而抑制励磁涌流可以提高变压器的稳定性和可靠性，保证电力系统的正常运行。

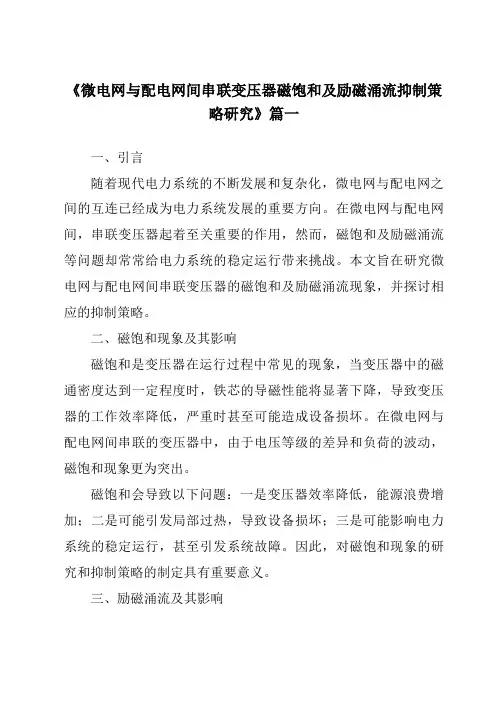

《微电网与配电网间串联变压器磁饱和及励磁涌流抑制策略研究》篇一一、引言随着现代电力系统的不断发展和复杂化，微电网与配电网之间的互连已经成为电力系统发展的重要方向。

在微电网与配电网间，串联变压器起着至关重要的作用，然而，磁饱和及励磁涌流等问题却常常给电力系统的稳定运行带来挑战。

本文旨在研究微电网与配电网间串联变压器的磁饱和及励磁涌流现象，并探讨相应的抑制策略。

二、磁饱和现象及其影响磁饱和是变压器在运行过程中常见的现象，当变压器中的磁通密度达到一定程度时，铁芯的导磁性能将显著下降，导致变压器的工作效率降低，严重时甚至可能造成设备损坏。

在微电网与配电网间串联的变压器中，由于电压等级的差异和负荷的波动，磁饱和现象更为突出。

磁饱和会导致以下问题：一是变压器效率降低，能源浪费增加；二是可能引发局部过热，导致设备损坏；三是可能影响电力系统的稳定运行，甚至引发系统故障。

因此，对磁饱和现象的研究和抑制策略的制定具有重要意义。

三、励磁涌流及其影响励磁涌流是变压器在投入运行时产生的暂态电流，其幅值可达额定电流的数倍。

在微电网与配电网间串联的变压器中，由于系统结构的复杂性，励磁涌流的问题更为严重。

励磁涌流会带来以下影响：一是可能引发继电保护装置误动作，导致系统故障；二是可能对变压器的绝缘系统造成损害，影响设备寿命；三是可能对电力系统的电能质量造成影响。

因此，对励磁涌流的研究和抑制策略的制定同样重要。

四、磁饱和及励磁涌流的抑制策略针对微电网与配电网间串联变压器的磁饱和及励磁涌流问题，本文提出以下抑制策略：1. 优化设计：在变压器设计阶段，应充分考虑运行环境、电压等级、负荷特性等因素，合理选择铁芯材料、优化绕组结构，以提高变压器的抗磁饱和能力。

2. 安装保护装置：在变压器上安装适当的保护装置，如差动保护、过流保护等，以在发生磁饱和或涌流时及时切断电源，防止设备损坏和系统故障。

3. 合理调度：通过合理调度微电网与配电网的功率分配，降低变压器的负荷波动，从而减少磁饱和和励磁涌流的发生概率。

如何预防三相变压器产生励磁涌流现象？
如何预防三相变压器产生励磁涌流现象？建议采取以下四种解决措施：
一、内部结构优化
选择合适的铁芯等材料改进变压器内部结构，降低剩磁量，降低励磁涌流的产生概率。

二、加装保护装置
选择合适的断路器、电流互感器、避雷器等保护装置，可以有效减少励磁涌流的幅值，避免断口电弧重燃。

三、电容器并联变压器
将电容器并联到变压器低压侧，通过阻止绕组内磁通接近饱和值来抑制励磁涌流。

四、使用差动保护
采用带有速饱和变流器的差动继电器构成差动保护，利用二次谐波制动原理构成的差动保护，利用间断角原理构成的差动保护，以及采用模糊识别闭锁原理构成的差动保护，减少励磁涌流对变压器纵差保护的影响。

除此以外，为减少变压器励磁涌流的发生，还应注意以下三点：
1、在进行变压器合闸操作时，应尽量避免在电压波形的峰值处合闸，以减少励磁涌流的产生；
2、定期检查和维护变压器及相关电气设备，确保其处于良好的工作状态，减少励磁涌流的潜在危害；
3、设计电力系统时，充分考虑变压器的励磁涌流特性，选择合适的保护装置和控制策略，以确保系统的稳定运行；
三相变压器作为电力系统中不可或缺的一部分，合理的设计对电网的安全和稳定至关重要。

所以，找到励磁涌流产生的原因，选择合适的解决措施，一定能有效抑制三相变压器励磁涌流，确保电力系统的安全稳定运行。

时间有限，今天就到这里。

想要了解更多变压器励磁涌流知识与治理方法，欢迎留言。

希望能够带给大家帮助，期待我们下期再见!。

论变压器励磁涌流抑制问题及其应对措施02变压器是基于电磁感应原理，用于将低压变高压（或将高压变低压）、隔离交流电源。

变压器的正常工作与电力系统的安全可靠运行息息相关。

变压器损坏后具有检修难度大、检修周期长的特点，变压器励磁涌流破坏性极大，其抑制工作具有重要意义。

用电设备运行过程中，主变的高压侧一旦出现空载投入或外部故障切除后电压恢复等电压骤增现象，铁芯随之瞬变，偏磁导致铁芯饱和，变压器励磁电流可能突增至正常空载电流的数十倍。

判别变压器励磁涌流的方式较多，如五次谐波、波形对称、差流导数、二次谐波制动判据等，但是由于励磁涌流形态多样，其仍是一个棘手的问题。

1励磁涌流的主要特点及其破坏性影响1.1励磁涌流的主要特点励磁涌流与变压器本身及运行环境息息相关，只有明白其特点后才能更好地解决其带来的一系列问题，保证电力系统健康运行。

励磁涌流的特点有：（1）可达到变压器额定电流的6～8倍，与短路电流相当；（2）波形呈尖顶，含有大量的非周期分量、高次谐波，二次谐波大且偏离时间轴；（3）有间断角且其大小外施电压的初相角、变压器的饱和磁通和剩磁有关，但电流互感器TA的转换作用可能使间断角由有到无；（4）呈指数衰减，小型变压器具有电阻大、电抗小的特点，因而衰减快，经数周便能稳定，而大型变压器衰减较慢。

1.2励磁涌流产生的破坏性影响1.2.1造成继电保护误动作。

变压器正常运行以及外部故障时，其两端电流大小相位相差小，内部故障导致两端电流极性几乎相反，差流大，引起差动保护误动作。

1.2.2降低电能质量。

即使很好地判别励磁涌流，并与故障电流区分开，避免保护误动作，但变压器空投产生的涌流对电网冲击作用较大，大量谐波影响电网电能质量，进而影响电气设备的使用效果及使用寿命。

1.2.3引起和应涌流现象。

和应涌流现象：空投某一变压器导致邻近另外一个或多个变压器（或发电机）保护装置误动，故不能依靠识别励磁涌流与故障电流来彻底摆脱励磁涌流带来的破坏力。

变压器励磁涌流的抑制方法变压器是电力系统中重要的电力设备之一，用于变换电压和电流。

在变压器的运行过程中，涌流是一种常见的问题，会对变压器的稳定运行和设备寿命造成不利影响。

因此，抑制变压器励磁涌流是非常必要的。

励磁涌流是指在变压器初次通电时，由于磁路中的磁场急剧变化所产生的瞬态电流。

这种涌流会导致变压器的铁芯饱和，进而引起磁损耗和温升的增加，甚至可能损坏绝缘。

因此，抑制变压器励磁涌流可以有效提高变压器的运行效率和使用寿命。

一种常见的抑制变压器励磁涌流的方法是采用串联电抗器。

串联电抗器是一种电气元件，它的电抗性质能够抵消变压器励磁涌流的影响。

在变压器的输入侧串联一个适当的电抗器，可以有效地减小励磁涌流的幅值，降低变压器的磁损耗，提高变压器的效率。

另一种抑制变压器励磁涌流的方法是采用变压器差动保护装置。

差动保护装置是一种用于检测变压器状态的装置，可以及时发现变压器的异常情况，并采取相应的措施进行保护。

在变压器的输入侧和输出侧分别安装差动保护装置，可以实时监测变压器的电流差异，一旦发现异常情况，就会自动切断电源，避免励磁涌流对变压器的影响。

合理设计变压器的参数也是抑制励磁涌流的重要手段。

通过选择合适的铁芯材料、匝数比和绕组抗阻值，可以减小励磁涌流的幅值，降低变压器的磁损耗。

同时，还可以合理布置变压器的绕组，减小磁场的漏磁，进一步减小励磁涌流。

在变压器运行过程中，适当控制励磁电流的启动时间也是抑制励磁涌流的有效手段。

通过调整变压器的启动方式和启动时间，可以使励磁涌流的幅值逐渐增大，避免突变的励磁涌流对变压器产生影响。

还可以采用软启动技术来抑制励磁涌流。

软启动技术是一种通过逐渐增加变压器的励磁电流来启动变压器的方法，可以有效减小励磁涌流的幅值，降低变压器的磁损耗。

抑制变压器励磁涌流是保证变压器正常运行的重要措施。

通过采用串联电抗器、差动保护装置、合理设计变压器参数、控制启动时间以及采用软启动技术等方法，可以有效降低励磁涌流的幅值，提高变压器的运行效率和使用寿命。

变压器空载合闸励磁涌流及其抑制措施随着低压隔离变压器容量的不断增大,空载合闸励磁涌流的危害愈发严重,甚至严重影响了大容量低压隔离变压器的应用。

由于变压器铁芯材料励磁特性具有非线性特性,当铁芯磁通低于饱和时也就是变压器处于处于空载的稳态运行时，励磁电流是十分小的,仅占额定电流的0.2%~1%。

但是,当变压器空载合闸时,就会收到变压器铁芯剩余励磁及当变压器刚刚进行初载合闸时初相角所带来的随机性,而导致铁芯磁通逐渐趋于饱和状态,产生较大幅度值的励磁涌流其最大的峰值甚至可以达到变压器标准额定电流的6~8倍。

发生如此大的励磁涌流,必然会造成电网电压的不断波动,造成变压器的继电保护错误动作,从而诱发操作过电压，给电力电气设备带来严重的安全隐患。

为了有效抑制变压器空载合闸产生的励磁涌流，可以采取以下5种措施：一、变压器低压侧并联电容法在变压器低压侧并联一定的电容，变压器低压侧产生的磁通与高压侧磁通极性相反，对主磁通起去磁作用，从而达到抑制励磁涌流的目的。

二、在变压器的输入端串联电阻变压器合闸时，在变压器的输入端与电网间串联适当电阻可以限制冲击电流，串联电阻法能有效限制合闸冲击电流。

三、控制三相开关的合闸速断由于合闸瞬间外施交流电压的峰值为最大值时，变压器不会产生励磁涌流的特点，通过控制三相开关合闸的角度抑制励磁电流。

四、内插接地电阻由于变压器空载合闸时三相励磁涌流不平衡，在三相变压器的中性点处连接一个接地电阻，来抑制变压器的励磁涌流。

五、在升压变低压侧安装变压器合闸涌流一体化抑制装置变压器合闸涌流一体化抑制装置是基于电感线圈遵循磁链守恒原理，在变压器内部无剩余磁通时，选择在电压峰值，磁通为0时合闸将有效的避免涌流的产生；而在变压器内部有剩余磁通时，若能得知剩磁的极性和数值，在预期磁通等于剩磁通电压角度合闸，将有效的避免涌流的产生。

了解了变压器空载合闸励磁涌流及其抑制措施，有助于抑制变压器励磁涌流。

时间有限，想要了解更多变压器励磁涌流知识与治理方法，期待您与小编下期不见不散。

变压器励磁涌流抑制方法及措施探讨变压器励磁涌流抑制方法及措施探讨摘要：在智能化变电站中，随着电力系统对于设备的智能化水平及可靠性要求越来越高，控制变压器励磁涌流的方法也越来越多，文章对目前较为新型的变压器励磁涌流方法进行对比分析，并对其在智能化变电站中的应用提出相应建议，为广大设计工作者提供参考。

关键词：变压器；励磁涌流；抑制方法1 变压器励磁涌流的形成原理励磁涌流是变压器的核心部件，铁心处于饱和状态时引发和引起的一种现象。

在变压器铁心处于不饱和状态时，铁心磁化曲线的斜率很大，这时候励磁电流接近零值。

但是一旦变压器铁心出现饱和状态，磁化曲线斜率变小，电流就会随着磁通呈现线性增长的状态，进而最终演变为励磁涌流的现象。

在变电站设计规范中，目前的常用变电站饱和磁通一般设定为1.15～1.4之间，而电力变压器的运行电压不超过额定电压的10%。

因此在变电站正常使用过程中，电力变压器一直处于稳定运行状态，变压器的磁通数值都不会超过设计的饱和磁通的数值，而变压器的核心部件铁心也不会达到饱和状态，也就不会引发励磁涌流的现象。

例如，最严重的是电压过零时进行合闸操作，假若此时铁心的剩磁，非周期磁通为经过半个周期后，磁通将远大于饱和磁通，则会形成变压器严重饱和的状态，才会导致出现励磁涌流的现象。

2 变压器励磁涌流的破坏性分析以及抑制原理抑制电力变压器励磁涌流的原理与电容器的充电涌流抑制原理是相似的。

首先是电流属于储能元件，变压器不容许电流突变，而电容器则不容许电压突变，因此在两者进行空投电源时都将诱发一个暂态的过程。

变压器空载接入电源的时候，或者变压器出线发生故障被继电保护装置切除时，由于变压器某侧绕组感受到外施电压的骤增，进而会产生数值极大的励磁涌流。

这种由暂态过度到常态所诱发的励磁涌流，不仅峰值大，还含有极多的谐波及直流分量，会对电网运行及电气设备造成破坏性的影响。

因此为了保障发电站、变电站以及输变电线路运行的正常，需要对变压器励磁涌流采取相应的抑制及保护措施。

变压器涌流抑制方案一、串联电抗器方案。

1. 原理。

你就想象这个电抗器像个小关卡。

当变压器合闸的时候，电流想一下子“冲”进去，电抗器就会说“你得慢点”。

因为电抗器有电感嘛，它会阻碍电流的快速变化。

就好比水流在管道里，突然有个小阻碍，水就不能一下子涌出来了。

2. 优点。

简单啊，就像给变压器电流入口加了个小守门员。

成本也相对比较低呢，不需要特别复杂的设备和技术。

3. 缺点。

它在正常运行的时候也会消耗一点电能，就像那个守门员虽然拦住了涌流，但平时也得吃点“饭”（消耗电能）。

而且它对涌流的抑制效果也不是特别精确，就像守门员只能大概拦一下，不能精确到每一滴水流。

二、采用合闸电阻方案。

1. 原理。

这个合闸电阻就像是一个临时的“缓冲器”。

合闸的时候，先把这个电阻接入电路，电流就得先经过这个电阻。

电阻就把电流的“脾气”给磨一磨，让它不能一下子变得很大。

等过一会儿，再把这个电阻短接掉，就像用完了这个缓冲器就把它拿走，让变压器正常运行。

2. 优点。

对涌流的抑制效果还不错呢，就像给电流量身定制了一个阶段性的“紧箍咒”。

它能比较有效地把涌流的峰值降下来。

这个合闸电阻本身比较娇贵，容易出故障。

而且整个控制电路也比较复杂，就像你照顾一个很挑剔的小宠物，得时刻盯着，不然它出问题了，整个变压器合闸就可能出乱子。

三、基于变压器剩磁的控制方案。

1. 原理。

变压器有时候会有剩磁，这个剩磁就像一个小尾巴，合闸的时候会影响电流。

我们可以通过检测这个剩磁的大小和方向，然后调整合闸的时机。

如果剩磁是朝着某个方向的，我们就找个合适的时间合闸，让新产生的磁场和剩磁相互作用的时候，不会让电流一下子变得很大，就像两个人配合得好，不会撞在一起弄出大动静。

2. 优点。

这个方案比较智能，就像给变压器装了个小大脑，能根据自身的情况来调整。

而且它对涌流的抑制效果在某些情况下非常好，能够很精准地控制涌流。

3. 缺点。

检测剩磁可不容易啊，就像要找到一个很隐蔽的小虫子。

变压器励磁涌流抑制技术研究摘要：空载运行时，变压器的工作电流基本上用以励磁，其数值往往不大，与额定电流相比，仅仅为0.35%一10%，但空载合闸时，会伴随很大的电流，经一段时间后才会达至稳态，与额定电流相比，其最大值可达至6-8倍，称之为励磁涌流。

励磁涌流严重影响着电气设备、电网等，造成的破坏不容忽视，抑制励磁涌流成为当下研究的主流。

关键词：变压器；励磁涌流；抑制技术1励磁涌流的分析1.1励磁涌流的特点励磁涌流特点鲜明，与短路电流有很大的区别，总结其特点可更好地认识励磁涌流。

运用MATLAB这一仿真工具，与磁通表达式相互配合，模拟单相变压器空载合间时励磁涌流的相关情况，通过观察并分析其电流波形，总结励磁涌流的特点。

励磁涌流的特点：（1）与额定电流相比，其幅值可达至6-8倍，数值与短路电流差不多。

（2）波形呈现尖顶状，谐波和非周期分量含量很高，较其它谐波，二次谐波大且偏离时间轴。

（3）波形有间断角，其大小与电压初相角、剩磁、饱和磁通均有关联。

在实际应用中，电流互感器的饱和可能使间断角由有到无，影响励磁涌流的判别，监测励磁涌流应选择一定裕度的监测工具。

（4）波形呈指数衰减，衰减常数与变压器的类型有关。

小型衰减较快，而大型较慢。

理论上来说，励磁涌流的衰减时间常数与暂态磁通的衰减时间常数相同。

1.2励磁涌流的危害（1）数值很大，一般会超出继保装置的整定值，造成装置误动，使得变压器无法正常投入运行。

（2）从相同的母线引出的几个电站，当某一电站发生这一状况时，因为存在“和应涌流”，容易引起鄉近电站运行的变压器发生误跳间，造成整个片区停电。

（3）电动力与励磁涌流的数值有关，过高的电动力容易引起绕组及断路器受损。

（4）合闽时存在操作过电压，危害设备。

（5）造成互感器产生饱和现象，使检测精度进一步下降，提升了保护装置的误动率。

（6）大量谐波和非周期分量严重污染电网。

总体而言，励磁涌流的存在影响电气设备的正常工作，影响电力系统的安全，严重时会损坏电气设备，造成电力系统的崩溃，带来安全隐患和经济损失。
