最新常用六种垃圾焚烧炉炉型介绍

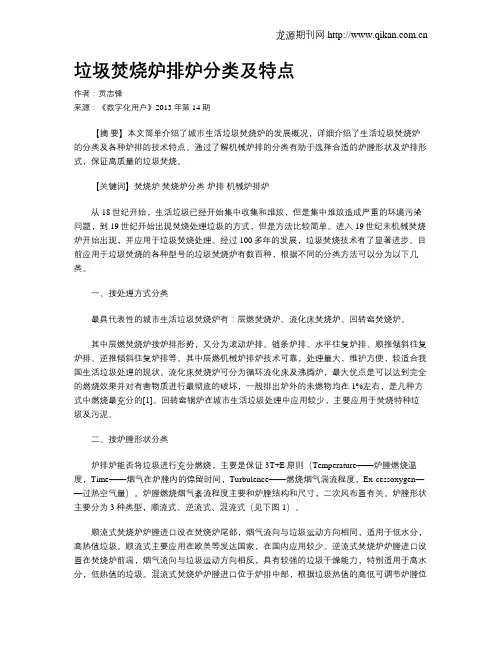

垃圾焚烧炉排炉分类及特点作者：贡志锋来源：《数字化用户》2013年第14期【摘要】本文简单介绍了城市生活垃圾焚烧炉的发展概况，详细介绍了生活垃圾焚烧炉的分类及各种炉排的技术特点。

通过了解机械炉排的分类有助于选择合适的炉膛形状及炉排形式，保证高质量的垃圾焚烧。

【关键词】焚烧炉焚烧炉分类炉排机械炉排炉从18世纪开始，生活垃圾已经开始集中收集和堆放，但是集中堆放造成严重的环境污染问题，到19世纪开始出现焚烧处理垃圾的方式，但是方法比较简单。

进入19世纪末机械焚烧炉开始出现，并应用于垃圾焚烧处理。

经过100多年的发展，垃圾焚烧技术有了显著进步。

目前应用于垃圾焚烧的各种型号的垃圾焚烧炉有数百种，根据不同的分类方法可以分为以下几类。

一、按处理方式分类最具代表性的城市生活垃圾焚烧炉有：层燃焚烧炉、流化床焚烧炉、回转窑焚烧炉。

其中层燃焚烧炉按炉排形势，又分为滚动炉排、链条炉排、水平往复炉排、顺推倾斜往复炉排、逆推倾斜往复炉排等。

其中层燃机械炉排炉技术可靠，处理量大，维护方便，较适合我国生活垃圾处理的现状。

流化床焚烧炉可分为循环流化床及沸腾炉，最大优点是可以达到完全的燃烧效果并对有害物质进行最彻底的破坏，一般排出炉外的未燃物均在1%左右，是几种方式中燃烧最充分的[1]。

回转窑锅炉在城市生活垃圾处理中应用较少，主要应用于焚烧特种垃圾及污泥。

二、按炉膛形状分类炉排炉能否将垃圾进行充分燃烧，主要是保证3T+E原则（Temperature——炉膛燃烧温度，Time——烟气在炉膛内的停留时间，Turbulence——燃烧烟气湍流程度，Ex-cessoxygen——过热空气量）。

炉膛燃烧烟气紊流程度主要和炉膛结构和尺寸，二次风布置有关。

炉膛形状主要分为3种类型，顺流式、逆流式、混流式（见下图1）。

顺流式焚烧炉炉膛进口设在焚烧炉尾部，烟气流向与垃圾运动方向相同，适用于低水分，高热值垃圾。

顺流式主要应用在欧美等发达国家，在国内应用较少。

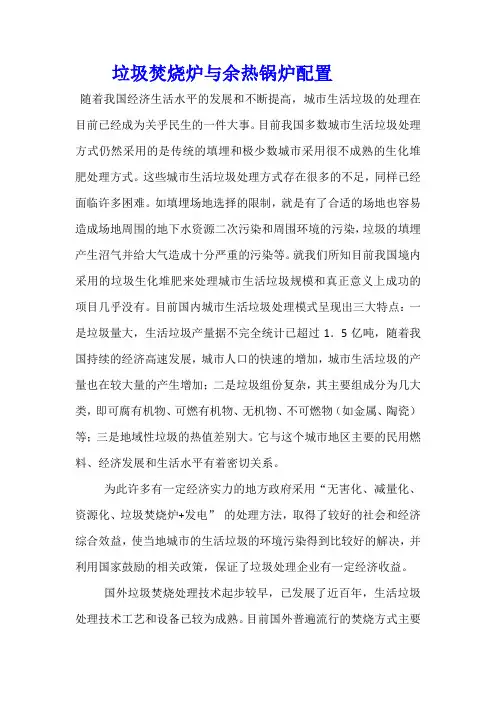

垃圾焚烧炉与余热锅炉配置随着我国经济生活水平的发展和不断提高，城市生活垃圾的处理在目前已经成为关乎民生的一件大事。

目前我国多数城市生活垃圾处理方式仍然采用的是传统的填埋和极少数城市采用很不成熟的生化堆肥处理方式。

这些城市生活垃圾处理方式存在很多的不足，同样已经面临许多困难。

如填埋场地选择的限制，就是有了合适的场地也容易造成场地周围的地下水资源二次污染和周围环境的污染，垃圾的填埋产生沼气并给大气造成十分严重的污染等。

就我们所知目前我国境内采用的垃圾生化堆肥来处理城市生活垃圾规模和真正意义上成功的项目几乎没有。

目前国内城市生活垃圾处理模式呈现出三大特点：一是垃圾量大，生活垃圾产量据不完全统计已超过1．5亿吨，随着我国持续的经济高速发展，城市人口的快速的增加，城市生活垃圾的产量也在较大量的产生增加；二是垃圾组份复杂，其主要组成分为几大类，即可腐有机物、可燃有机物、无机物、不可燃物（如金属、陶瓷）等；三是地域性垃圾的热值差别大。

它与这个城市地区主要的民用燃料、经济发展和生活水平有着密切关系。

为此许多有一定经济实力的地方政府采用“无害化、减量化、资源化、垃圾焚烧炉+发电”的处理方法，取得了较好的社会和经济综合效益，使当地城市的生活垃圾的环境污染得到比较好的解决，并利用国家鼓励的相关政策，保证了垃圾处理企业有一定经济收益。

国外垃圾焚烧处理技术起步较早，已发展了近百年，生活垃圾处理技术工艺和设备已较为成熟。

目前国外普遍流行的焚烧方式主要有三种形式：层燃方式、流化悬浮燃烧方式和沸腾悬浮燃烧方式。

用于垃圾焚烧处理的常见焚烧炉型有：机械炉排焚烧炉，热解焚烧炉，旋转窑焚烧炉和流化床焚烧炉等。

从焚烧方式看循环流化床有很多优点，但在用于处理我国低热值城市生活垃圾时存在不少问题。

如：入炉垃圾需要分拣；要求入炉垃圾热值较高；为了提高垃圾热值稳定焚烧，还需要添加一定比例（≮20%）的辅助燃料，因此在使用过程中是审慎采用地；旋转窑焚烧炉主要适宜处理危险废物，且容量较小，在城市垃圾的处理中应用不多；用热解气化炉来焚烧处理生活垃圾是一种新型的燃烧技术，它具有燃烧充分，热效率高，炉渣热灼量减少，烟气污染指标易控制等优点，但单炉处理能力受炉膛直径的限制而较难提高。

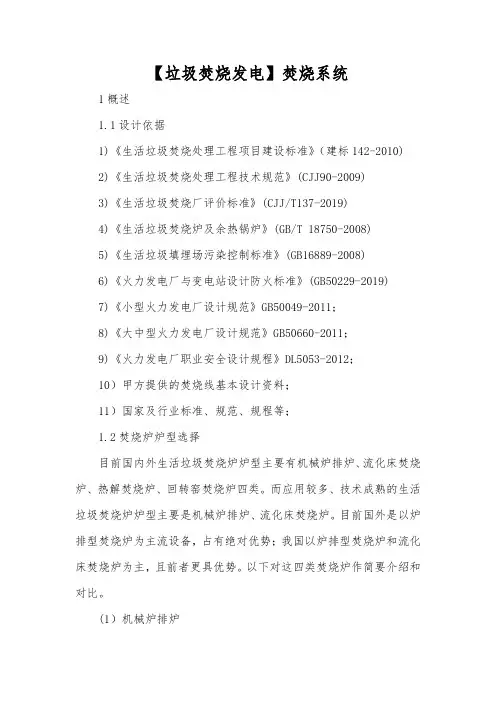

【垃圾焚烧发电】焚烧系统1概述1.1设计依据1)《生活垃圾焚烧处理工程项目建设标准》（建标142-2010)2)《生活垃圾焚烧处理工程技术规范》(CJJ90-2009)3)《生活垃圾焚烧厂评价标准》(CJJ/T137-2019)4)《生活垃圾焚烧炉及余热锅炉》(GB/T 18750-2008)5)《生活垃圾填埋场污染控制标准》(GB16889-2008)6)《火力发电厂与变电站设计防火标准》(GB50229-2019)7)《小型火力发电厂设计规范》GB50049-2011；8)《大中型火力发电厂设计规范》GB50660-2011；9)《火力发电厂职业安全设计规程》DL5053-2012；10）甲方提供的焚烧线基本设计资料；11）国家及行业标准、规范、规程等；1.2焚烧炉炉型选择目前国内外生活垃圾焚烧炉炉型主要有机械炉排炉、流化床焚烧炉、热解焚烧炉、回转窑焚烧炉四类。

而应用较多、技术成熟的生活垃圾焚烧炉炉型主要是机械炉排炉、流化床焚烧炉。

目前国外是以炉排型焚烧炉为主流设备，占有绝对优势；我国以炉排型焚烧炉和流化床焚烧炉为主，且前者更具优势。

以下对这四类焚烧炉作简要介绍和对比。

(1）机械炉排炉机械炉排炉采用层状燃烧技术，具有对垃圾的预处理要求不高、对垃圾热值适应范围广和运行维护简便等优点。

机械炉排炉是目前世界上最常用、处理量最大、适用性最好的城市生活垃圾焚烧炉型，在欧美等发达国家得到广泛使用，其单台最大处理规模可达1200t/d，技术成熟可靠。

垃圾在炉排上通过三个区段：预热干燥段、燃烧段和燃烬段。

垃圾在炉排上着火，热量不仅来自炉膛的辐射和烟气的对流，还来自垃圾层的内部。

炉排上已着火的垃圾通过炉排的往复运动，产生强烈的翻转和搅动，引起底部的垃圾燃烧。

连续的翻转和搅动也使垃圾层松动、透气性加强，有利于垃圾的干燥、着火、燃烧和燃烬。

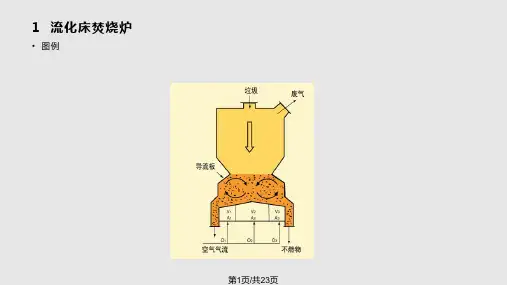

(2）流化床焚烧炉流化床焚烧炉的焚烧原理与燃煤流化床相似，都是利用床料的热容量来保证垃圾的着火燃烬。

论述生活垃圾焚烧发电厂的炉型选择【摘要】本文对设计中焚烧炉炉型的选择进行了探讨与分析。

分析认为，炉排炉及循环流化床焚烧炉与机械炉排焚烧炉相比，在燃料的适应性、二次污染物排放、灰渣综合利用，以及低热值垃圾焚烧处理方面具有明显优势。

建议垃圾焚烧应尽可能选用循环流化床锅炉。

【关键词】垃圾发电；垃圾焚烧；循环流化床；焚烧炉；炉排炉目前，世界上焚烧炉的种类较多，主要为四大类型：炉排型垃圾焚烧炉、流化床垃圾炉、回转窑垃圾焚烧炉和垃圾热解气化焚烧炉。

下面对这四种炉型分别进行介绍。

1 炉排炉型焚烧炉机械炉排炉技术作为世界主流的垃圾焚烧炉技术，技术成熟、可靠，其应用前景广阔，发展空间较大。

这种焚烧炉因为具有对垃圾的预处理要求不高，对垃圾热值适应范围广，运行及维护简便等优点，是目前在处理城市垃圾中使用最为广泛的焚烧炉。

该类型焚烧炉型式很多，主要有固定炉排（主要是小型焚烧炉）、链条炉排、滚动炉排、倾斜顺推往复炉排、倾斜逆推往复炉排等。

为使垃圾燃烧过程稳定，炉排型焚烧关键是炉排。

炉排的布置、尺寸、形状随着垃圾水分、热值的差异以及生产厂商的不同而不同，炉排有水平布置，也有呈倾斜15°-26°布置，炉排设计分为预热段、燃烧段、燃烬段，段与段之间可以有垂直落差，也可没有落差。

垃圾在炉排上着火，热量不仅来自上方的辐射和烟气的对流，还来自垃圾层内部。

在炉排上已着火的垃圾在炉排的特殊作用下，使垃圾层强烈地翻动和搅动，引起垃圾底部开始着火，连续的翻动和搅动使垃圾层松动，透气性加强，有助于垃圾的着火和燃烧。

炉拱设计要考虑烟气流有利于热烟气对新入垃圾的热辐射预热干燥和燃烬区垃圾的燃烬。

配风设计要确保空气在炉排上垃圾层分布均匀，并合理使用一、二次风。

对于成分复杂的垃圾，炉温太高时，物料熔融结块，炉排、炉壁易烧坏，同时产生过多的氧化氮；炉温太低时，烟气滞留时间过短，产生不完全燃烧，对人体有严重危害的二恶英难以完全分解。

因此，炉膛出口温度应保证不低于850℃，烟气滞留时间不低于2s。

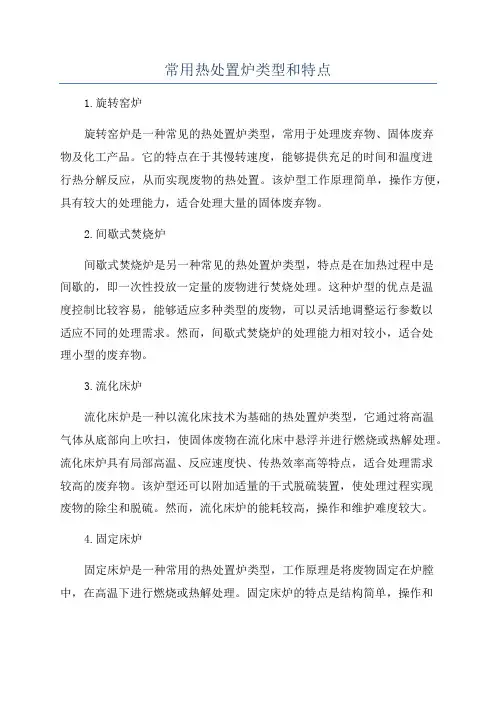

常用热处置炉类型和特点1.旋转窑炉旋转窑炉是一种常见的热处置炉类型，常用于处理废弃物、固体废弃物及化工产品。

它的特点在于其慢转速度，能够提供充足的时间和温度进行热分解反应，从而实现废物的热处置。

该炉型工作原理简单，操作方便，具有较大的处理能力，适合处理大量的固体废弃物。

2.间歇式焚烧炉间歇式焚烧炉是另一种常见的热处置炉类型，特点是在加热过程中是间歇的，即一次性投放一定量的废物进行焚烧处理。

这种炉型的优点是温度控制比较容易，能够适应多种类型的废物，可以灵活地调整运行参数以适应不同的处理需求。

然而，间歇式焚烧炉的处理能力相对较小，适合处理小型的废弃物。

3.流化床炉流化床炉是一种以流化床技术为基础的热处置炉类型，它通过将高温气体从底部向上吹扫，使固体废物在流化床中悬浮并进行燃烧或热解处理。

流化床炉具有局部高温、反应速度快、传热效率高等特点，适合处理需求较高的废弃物。

该炉型还可以附加适量的干式脱硫装置，使处理过程实现废物的除尘和脱硫。

然而，流化床炉的能耗较高，操作和维护难度较大。

4.固定床炉固定床炉是一种常用的热处置炉类型，工作原理是将废物固定在炉膛中，在高温下进行燃烧或热解处理。

固定床炉的特点是结构简单，操作和维护方便，适用于处理各种废弃物，并且能够同时实现废物热处置和能量回收。

该炉型处理能力相对较小，适合处理小规模的固体废弃物。

总的来说，不同类型的热处置炉具有各自的特点和适用范围。

选择合适的炉型需要考虑废物的性质、处理能力需求、能源消耗等因素。

对于大量的固体废弃物处理，旋转窑炉和流化床炉是常用的选择；而对于小型的废弃物处理，间歇式焚烧炉和固定床炉更加合适。

此外，在实际使用中，还需要结合特定的工艺要求和环境因素来选择最适合的热处置炉类型。

各类垃圾焚烧机械炉排炉特点分析各类垃圾焚烧机械炉排炉特点分析报告目录机械炉排炉早期在煤的燃烧中得到广泛应用，现在在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。

机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用较广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。

著名的XXX、比利时西格斯（SEGHERS）、法国ALSTOM（SITY2000焚烧技术已被XXX收购）、德国DBA、日本田熊、丹麦VOLUND、瑞士VON-ROLL等均开发、制造出适应中国高水分、低热值垃圾的大型炉排炉。

几种主要的机械炉排炉简述如下：1）三菱-马丁型炉排炉MARTIN焚烧炉是德国（MARTIN）公司的焚烧技术，该技术已有几十年使用经验，在世界各地应用很广，世界上许多公司对这一技术加以发展。

我国XXX，XXX，XXX已使用XXX炉排炉。

XXX炉排炉是逆推式炉排炉。

炉排的炉排片分为两种，一种是固定炉排，另一种是活动炉排，这两种炉排按一定的斜度依次排列，这样，当炉排片上的垃圾在重力作用下向下移动的同时，垃圾料层下部受与重力方向相反的倾斜推力，使得一部分垃圾沿炉排表面相反方向移动，产生了向上运动，由此完成垃圾层的充分搅拌。

这种逆推式运动，具有许多传统顺推装置所不具备的特点：a）灼热的物料沿炉排表面向上滑动，使新插手的垃圾与灼热层混合在一起，因此干燥和着火可很快完成。

b）逆推倾斜炉排，没有阶段落差，炉排片前面设有角锥，对垃圾翻动、搅拌效果好；在燃烧过程中，整个垃圾层被均匀搅拌，以达到完全燃烧。

在后燃烧阶段，残留可燃物通过同样的逆推方式送回燃烧区，继续燃烧，使燃烧更充分。

c）从干燥到燃烧过程均在逆推炉排上进行，所以炉排的效率非常高，即燃烧负荷为350～400kg/m2.h。

采用高阻、高速燃烧炉排，可提高热负荷，供风比较均匀，受料层厚度影响小。

炉排片型式较多，对垃圾搅拌有搅拌作用，不同宽度的炉排片交错排列，供风均匀。

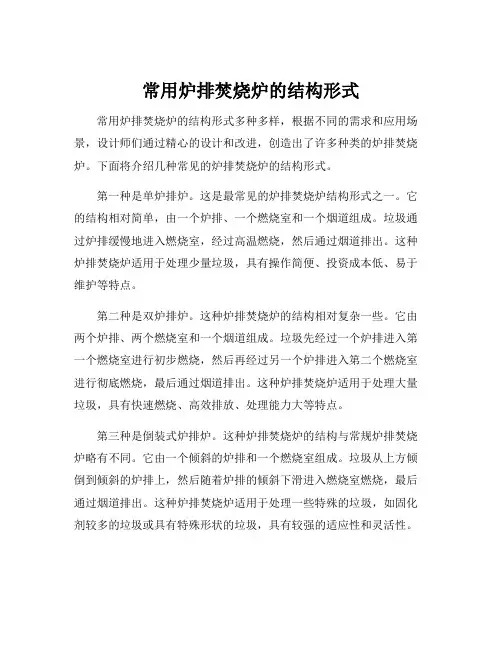

常用炉排焚烧炉的结构形式常用炉排焚烧炉的结构形式多种多样，根据不同的需求和应用场景，设计师们通过精心的设计和改进，创造出了许多种类的炉排焚烧炉。

下面将介绍几种常见的炉排焚烧炉的结构形式。

第一种是单炉排炉。

这是最常见的炉排焚烧炉结构形式之一。

它的结构相对简单，由一个炉排、一个燃烧室和一个烟道组成。

垃圾通过炉排缓慢地进入燃烧室，经过高温燃烧，然后通过烟道排出。

这种炉排焚烧炉适用于处理少量垃圾，具有操作简便、投资成本低、易于维护等特点。

第二种是双炉排炉。

这种炉排焚烧炉的结构相对复杂一些。

它由两个炉排、两个燃烧室和一个烟道组成。

垃圾先经过一个炉排进入第一个燃烧室进行初步燃烧，然后再经过另一个炉排进入第二个燃烧室进行彻底燃烧，最后通过烟道排出。

这种炉排焚烧炉适用于处理大量垃圾，具有快速燃烧、高效排放、处理能力大等特点。

第三种是倒装式炉排炉。

这种炉排焚烧炉的结构与常规炉排焚烧炉略有不同。

它由一个倾斜的炉排和一个燃烧室组成。

垃圾从上方倾倒到倾斜的炉排上，然后随着炉排的倾斜下滑进入燃烧室燃烧，最后通过烟道排出。

这种炉排焚烧炉适用于处理一些特殊的垃圾，如固化剂较多的垃圾或具有特殊形状的垃圾，具有较强的适应性和灵活性。

此外，还有一些特殊结构形式的炉排焚烧炉，如旋转炉排焚烧炉、倒转炉排焚烧炉等。

这些炉排焚烧炉不仅能够有效地处理垃圾，还能够产生能源或其他有价值的物质。

总的来说，常用炉排焚烧炉的结构形式多种多样，设计灵活，能够根据不同的需求进行选择和设计。

无论是处理少量垃圾还是大量垃圾，无论是处理常规垃圾还是特殊垃圾，都可以找到适合的炉排焚烧炉。

炉排焚烧炉在垃圾处理中具有重要的作用，对环境保护和资源回收具有积极意义。

我们应该对炉排焚烧炉的研发和应用给予更多的关注和支持，进一步提高垃圾处理的效率和成本效益。

全国垃圾焚烧发电厂炉型分类一览表序号名称1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18山东荷泽垃圾发电厂芜湖垃圾焚烧电厂杭州锦江垃圾焚烧发电厂郑州荥锦垃圾发电厂彭州市垃圾焚烧厂嘉兴垃圾焚烧发电厂东莞横沥垃圾焚烧发电厂宁波镇海垃圾发电厂深圳平湖垃圾焚烧热电厂无锡垃圾焚烧发电厂(一期) 许昌垃圾焚烧发电厂河南濮阳垃圾发电厂石家庄其力生活垃圾发电厂河南陕县垃圾发电厂太原城市生活垃圾焚烧厂大连垃圾焚烧发电厂哈尔滨垃圾焚烧发电厂衡水垃圾综合处理厂规模2× 2× 2× 3× 3× 2× 2×炉型流化床业主/投资商备注浙大异重循环流化床山东荷泽锦江环保能源有限公司/杭州锦江集团有限公司浙大异重循环流化床浙大异重循环流化床芜湖绿洲环保能源有限公司/杭州锦江集团有限公司杭州锦江绿色能源有限公司/杭州锦江集团有限公司浙大异重循环流化床郑州荥锦绿色环保能源有限公司/杭州锦江集团有限公司中科院循环流化床 /北京中科通用能源环保有限公司中科院循环流化床中科院循环流化床中科院循环流化床中科院循环流化床中科院循环流化床清华循环流化床清华循环流化床循环流化床循环流化床荏原流化床荏原流化床荏原流化床同方流化床炉排炉/北京中科通用能源环保有限公司 /北京中科通用能源环保有限公司 /北京中科通用能源环保有限公司 /德力西长江环保科技有限公司无锡市公用事业局/无锡益多环保热电有限公司/清华同方环境有限责任公司 /清华同方环境有限责任公司太原同舟能源有限公司/株式会社荏原制作所大连市城市建设管理局/株式会社荏原制作所等/株式会社荏原制作所市城管局管理/河北神华环境能源投资有限公司1宁波枫林垃圾发电厂3× 德国诺尔-克尔茨公司阶梯式顺推炉排炉宁波枫林绿色能源开发有限公司/2上海江桥垃圾焚烧厂3× 德国公司炉排炉上海市市容环境卫生管理局/上海环境投资有限公司等3上海浦东御桥垃圾焚烧厂3× 法国阿尔斯通公司炉排炉/上海浦东发展(集团)有限公司4重庆同兴垃圾发电厂2× 法国阿尔斯通公司炉排炉重庆钢铁集团三峰环境公司/重庆钢铁集团有限公司等5深圳龙岗平湖垃圾发电厂3× 三菱马丁逆推炉排三菱马丁逆推炉排三菱马丁逆推炉排三菱马丁逆推炉排三菱马丁逆推炉排比利时西格斯多级炉排炉比利时西格斯多级炉排炉比利时西格斯多级炉排炉深圳中联环保再生能源有限公司/深圳中联实业股份有限公司等6 7 8 9 10福建晋江垃圾焚烧发电厂广州李坑垃圾焚烧发电厂福州红庙岭垃圾发电厂中山中心垃圾焚烧发电厂深圳宝安白鸽湖垃圾焚烧厂4× 2×晋江市市政园林局/厦门创冠集团有限公司广州市环境卫生管理局/ /重庆三峰卡万塔环境产业有限公司中山市市政公用管理局/宝安区人民ZF/上海环境投资有限公司苏州市环境卫生管理局/中国光大国际有限公司常熟市建设局/上海浦东发展(集团)有限公司11 12苏州苏能垃圾发电有限公司常熟金嘉垃圾焚烧厂3×13深圳盐田垃圾焚烧发电厂2× 比利时西格斯多盐田区人民ZF/深圳能源环保有限公司级炉排炉14深圳市南山垃圾焚烧发电厂2×比利时西格斯多级炉排炉15深圳宝安老虎坑垃圾焚烧发电厂16深圳龙岗大工业区垃圾焚烧厂17贯庄垃圾处理工厂2×比利时西格斯多级炉排炉比利时西格斯多级炉排炉比利时西格斯多级炉排炉18厦门垃圾焚烧厂2×瑞士多级机械炉排炉19佛山顺德杏坛右滩垃圾焚烧发电厂20佛山南海环保发电厂4×美国公司脉冲抛式炉排炉美国公司脉冲抛式炉排炉21 22 23 24 25北京高安屯垃圾焚烧厂天津双港垃圾焚烧发电厂张家港垃圾发电厂江阴垃圾发电厂常州垃圾发电厂2× 3× 2× 2×田熊SN往复式炉排炉田熊SN往复式炉排炉田熊SN往复式炉排炉田熊SN往复式炉排炉田熊SN往复式炉排炉北京高安屯垃圾焚烧有限公司/金州控股有限公司天津市市容管理委员会/天津泰达环保有限公司张家港市建设局/金州控股有限公司江阴市建设局/金州控股有限公司常州市城管局/金州控股有限公司佛山市顺德区环境保护局/绿色动力国际控股有限公司等佛山市顺德区环境保护局/绿色动力国际控股有限公司/天津泰达环保有限公司在建龙岗区人民ZF/深圳能源环保有限公司宝安区人民ZF/深圳能源环保有限公司南山区人民ZF/深圳能源环保有限公司26 27上海闵行生活垃圾焚烧厂广州李坑二期垃圾焚烧发电厂4×机械炉排炉机械炉排炉上海市市容环境卫生管理局/上海环境投资有限公司广州市环境卫生管理局/28 29 30武汉关山环保资源电厂成都洛带垃圾焚烧发电厂东莞市厚街垃圾发电厂3× 2×机械炉排炉机械炉排炉成都市计委/上海环境投资有限公司东莞电化实业股份有限公司/上海开能新技术工程有限公司31温州东庄垃圾发电厂 + 伟明二段往复式炉排炉温州市瓯海区建设局/温州伟明环保工程有限公司32温州临江垃圾发电厂3× 伟明二段往复式炉排炉温州市市政园林局/温州伟明环保工程有限公司33温州永强垃圾发电厂伟明二段往复式炉排炉温州市市政园林局/温州伟明环保工程有限公司34温州苍南垃圾发电厂2× 伟明二段往复式炉排炉温州市苍南县人民ZF/温州伟明环保工程有限公司35苏州昆山鹿城垃圾发电厂3× 伟明二段往复式炉排炉昆山市城市管理执法局/温州伟明环保工程有限公司36海宁市垃圾焚烧处理项目三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年初/37青岛市经济技术开发区垃圾焚烧处理项目三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年初/38武汉市青山地区垃圾焚烧发电厂三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年底/39常州市武进区垃圾焚烧发电厂三驱逆推往复式机械炉排炉/绿色动力国际控股有限公司 XX年7/XX年底40盐城市射阳县垃圾焚烧发电厂三驱逆推往复式机械炉排炉其他技术/绿色动力国际控股有限公司 XX年10/1沈阳市大辛垃圾发电厂加拿大瑞威热解。

我国危险废物种类多，按照我国《国家危险废物名录》的分类统计，我国的危险废物共有５个大类、４７个小类的上千个品种。

近几年，仅工业所产生的危险废物每年都在１０００多万吨以上。

再加上迅速增长的旧电池、日光灯管等生活类危废物品，以及各种各样的电子类危险废物，绝对是一个数目惊人的天文数字。

如此规模的危险废物对环境特别是对地下水和土壤威胁很大，一旦造成地下水和土壤污染，生态环境几乎无法逆转。

作为《巴塞尔公约》的最早缔约国和签字国之一，我国政府近年来极为重视这一日益突出的重大环保难题。

“十一五”期间，环保总局提出，将建成以地级市为基础的医疗废物集中处置设施与体系，按照“一省一库”的原则，建设31个省级危险废物集中处置中心，同时建设300个设区市的医疗废物集中处置中心，以及配套的国家和省级技术支持和监管能力建设项目，总投资约150 亿元。

目前国内许多危险废物处置系统基本上都采用传统的水泥窑，冶金化工窑和石灰窑来进行危废处理。

其工艺也完全是按照传统的焚烧工艺流程对危险废物进行处置，这种设备大致工艺流程如下：废物进料器，回转窑，二次腔室，液封卸料装置和空气污染控制装置。

进料器将废物送至燃烧区。

燃烧区是内衬耐火材料的回转窑，并略向卸料方向倾斜，以每分钟1转的速度转动。

废物在回转窑内翻动下移过程中，在燃烧器（一般烧天然气）增温的高温段焚烧完毕。

当废物到达回转窑末端时就只剩下灰和残渣了。

灰进入一个液封的卸料系统。

然后送往垃圾掩埋场，这样就更安全，而且体积也大幅的缩减。

二次膛室是用来确保废物产出的气体都充分燃烧。

经二次膛室后，气体进入空气污染控制系统，最后排除系统。

这就是目前国内外使用的各种窑炉的基本工艺技术原理。

由于处理的各类危险废物中大多是化工废物，其物料中含有大量的有毒有害物质，如多氯联苯、爆炸性、放射性废物含有机磷化合废物、有机氰化合物、含铍、含铬、含铜、含砷、含硒、含镉、含锑、含汞、含铅废物以及含多氯苯并呋喃类废物、含多氯苯并二恶英废物、含有机卤化物废物、含酚废物、含醚废物等多种高危险废物，而这些物质容易在一定的温度下产生结晶，附着，粘连等特性，就会给这种工艺流程带来麻烦，其焚烧过程中经常遇到一燃窑体炉膛内部结焦，结晶，煅烧烧结，煅烧结渣，二燃室烟气腐蚀严重等运行问题。

垃圾焚烧炉炉膛冷却型式之比较姚晨阳（无锡华光环保能源集团股份有限公司，江苏无锡214028）摘要：本文介绍并比较了垃圾焚烧炉的两种炉膛冷却型式——空冷炉墙和水冷炉膛，水冷炉膛具有结构简单、安装方便、投资成本低、运行稳定安全、对高热值垃圾有较好的适应性，是一种值得推广的垃圾焚烧炉炉膛结构。

关键词：垃圾焚烧炉；空冷炉墙；水冷炉膛1.前言自上世纪八十年代末至今，我国垃圾焚烧发电行业已经走过了三十多年的历程。

三十多年以来，我国经济飞速发展，人民的生活水平也不断提高，随之而来的问题是城市生活垃圾的数量逐年攀升，而且垃圾的热值也急速提高，国内之前的垃圾焚烧发电厂已无法适应现在的高热值垃圾，在电厂投运若干年后普遍出现了炉膛结焦、受热面高温腐蚀、排烟温度过高等问题，这对锅炉运行的可靠性、安全性及经济性都产生了较大的影响。

2.垃圾焚烧炉的空冷炉墙2.1炉墙结构垃圾焚烧设备即垃圾焚烧炉，主流的焚烧炉型式为炉排。

常规焚烧炉的炉膛为绝热结构,即整个炉膛内侧均覆盖厚重的耐火保温材料,这种炉膛设计主要是为了应对低热值垃圾燃烧的稳定性，并保证烟气在85O-C以上停留时间不低于2秒，有效控制有害物的产生。

一般来说，焚烧炉的炉膛可按其结构划分为前拱、后拱、侧墙及后墙四个区域，或者可根据垃圾的燃烧状态划分为干燥区、燃烧区及燃尽区三个区域。

焚烧炉典型炉壳、炉墙结构如图1、图2所示，炉壳内为重型炉墙,一般为三层结构，即与火焰接触层为耐火砖，中间层为保温砖，最外层为硅酸铝保温棉。

考虑到焚烧炉在运行时燃烧区的最高温度可达900-C-11OO-C,为防止靠近火焰区域的炉墙因温度过高而结焦，一般设置空冷墙来降低炉墙温度，从而保证焚烧炉安全、稳定地运行。

典型的空冷墙结构如图3、图4所示，炉墙冷却风通过专用的风机从厂房内抽气，经风管道送入炉墙夹层冷却炉墙，使炉墙的耐火砖温度控制在一个较低的水平。

经炉墙流出的冷却风最终和一次风混合，作为助燃空气喷入炉膛,参与燃烧过程,保证热量的有效利用。

我国常用垃圾焚烧炉的特性比较摘要：众所周知垃圾焚烧发电厂的关键、重要、中心技术设备是垃圾焚烧炉,本文重点对常见的垃圾焚烧炉的特性进行比较。

关键词：垃圾；焚烧炉；焚烧处理1.引言城市生活垃圾处理方式有：卫生填埋、高温堆肥和焚烧等三种处理方式。

前二种形式由于占地面积大、二次污染环境，其使用比例越来越少。

第三种焚烧形式，其特点是：减容效果显著（为原容积的1/6~1/5）、无害化程度高、焚烧处理设施占地面积小，可利用生活垃圾中的热值余热发电或供热，它成了生活垃圾处理的绿色环保主流。

以无害化、资源化、减量化和能源综合利用为最终处理目标的生活垃圾焚烧处理得到高速发展，生活垃圾焚烧处理工艺技术和设备已日趋成熟，获得了广泛的应用。

垃圾焚烧处理技术正朝着高效、节能、低造价、低污染的方向发展。

因此，在经济发达、生活垃圾较多的大、中城市中，采用先进的垃圾焚烧技术来进行城市垃圾的处理，是投资的最佳选择。

这里对国内常用的垃圾处理焚烧炉的特性进行比较。

2.垃圾焚烧炉的特性2.1 basic1脉冲抛动式垃圾焚烧炉的主要特性1）垃圾处理范围广泛。

以生活垃圾为燃料，对工业垃圾、医疗废弃物、废旧橡胶轮胎等固体废物有更好的焚烧处理效果。

垃圾入炉焚烧前不需进行任何预处理，只是堆放5天左右的时间就可以了。

2）该焚烧炉有自清洁功能。

整体炉排上均布有向下倾斜的风气通道，一次风一方面给垃圾焚烧炉一定的氧气，另一方面防止垃圾堵塞空气通道。

3）炉排结构新颖。

该炉排是个整体式的炉排，炉排支架由钢结构组成，在炉排钢结构支架上焊有均匀布置的“y”字型不锈钢锚钉，为了使basicl炉排经久耐用（耐磨损、耐腐蚀和耐高温），再用碳化硅浇筑料(或者是设计的其它耐火浇筑料)浇筑成型，形成一个整体炉排，整个炉排是采用钢丝绳悬吊在炉排支架上，分别由多级阶梯形构成（依据设计所定），炉排的运动轨迹始终在凹槽内，与四周的余热锅炉的水冷壁下联箱没有任何接触，主要依据水封来进行密封。

垃圾焚烧炉百科名片垃圾焚烧炉焚烧炉是常用于医疗及生活废品、动物无害化处理方面的一种无害化处理设备。

其原理是利用煤、燃油、燃气等燃料的燃烧，将要处理的物体进行高温的焚毁碳化，以达到消毒的目的。

目录展开简介垃圾焚烧炉垃圾由垃圾前处理系统，焚烧系统，烟雾生化除尘系统及煤气发生炉（辅助点火焚烧）四大系统组成集自动送料、分筛、烘干、焚烧、清灰、除尘、自动化控制于一体。

适应范围：生活垃圾、医疗垃圾、一般工业垃圾采用高温燃烧，二次加氧，自动卸渣的高新技术措施，达到排污的监控要求。

实例说明1、志清宇泰焚烧炉主要系统介绍垃圾焚烧炉ZQYT整套处理系统由下列几部分组成：助燃系统、焚烧系统、集尘器系统，电控系统。

2、进料方式由于本焚烧炉属于特制，采用人工投料的方式。

手动将动物尸体放入焚烧炉内。

安全起见，投料应在火势微弱的时候进行。

进料口设操作平台，方便投送物料操作及维修。

3、助燃系统助燃系统主要设备为燃气燃烧器助燃系统的作用是点火开炉和辅助物料焚化(当物料热值较低时，不能维持自身的燃烧时)，天燃气燃料和空气在燃烧器燃烧头内混合燃烧并可以通过调节燃烧空气和燃烧头获得最佳的燃烧参数，燃烬气体在燃烧头内再循环，可以使污染物，尤其是氮氧化物（NOx）的排放降到最低。

具有全自动管理燃烧程序、火焰检测、自动判断与提示故障等功能。

燃烧器能在程控器的控制下，进行自动点火。

燃烧器具有自动点火、灭火保护、故障报警等功能和火焰强度大，燃烧稳定，安全性好，功率调整大等特点。

燃烧器可以手动调节空气流量从而改变火焰大小；内置调压阀，保证出口气压稳定；同时也可通过调整供气压力来调节燃气量的大小。

4、焚烧系统（1）炉本体炉本体是由耐火材料、保温材料、绝热材料砌筑在炉排上部的腔体，外包钢板以防烟气泄漏并使炉本体表面温度小于50℃。

在炉本体侧面设有检修门，辅助点火燃烧器也在侧面。

炉本体设有操作台。

在炉膛内烟气从下向上冲刷物料，将物料中的水分烘干，使物料及时着火．而且前后拱耐火材料蓄热又辐射物料，从而保证了物料燃烧温度。
