单喷嘴气流床粉煤加压气化技术

国内气化炉市场“百家争鸣”, 煤化工“心脏”的国产化成功之作展开全文■ 信息来源| 最国产10年前国内煤化工核心装置——气化炉, 基本靠引进国外先进技术。

10年后的今天, 国内自主煤气化技术发展迅速, 尤其以水煤浆气化技术的国产化, 使我们国内大型项目摆脱了对进口技术的依赖。

气化炉作为化工项目的心脏投资巨大, 年处理原煤25万吨的气化炉进口品牌单台造价接近1亿人民币, 而国产化后的价格仅为进口的三分之一。

目前国内煤化工应用的气化炉大约有40种, 截止2020年我国对煤气化炉的需求量将达到2250套, 中国已经成为世界上最大的煤气化炉市场。

煤化工气化炉根据煤的性质和对煤气的不同要求有多种气化方法, 按照煤颗粒的运动状态相应的气化设备有固定床（移动床）气化炉、流化床(沸腾床)气化炉、气流床煤气化炉。

从煤的相态上来分辨, 两种主流气化炉分别为, 水煤浆和干煤粉。

随着国产气化技术的逐步提升, 一系列国产新炉型的陆续投产实现长周期运行, 加之进口炉型昂贵的专利费和过高的前期投资, 新项目逐渐采用了价格便宜, 操作简单的国产炉型, 一些国外炉型逐渐没落。

•固定床气化炉：进入国内市场最早, 投资高, 对蒸汽需求量大, 产气量略小。

•主要供应商有:美国UGI: 我国以煤炭为原料的合成氨厂的造气炉绝大多数是基于UGI 炉型发展起来的。

它的优点是设备简单, 易于操作。

缺点是: 因常压操作生产强度低, 生产需要高压的合成气时能耗高, 对煤种要求比较严格, 通常须采用有一定粒度要求的无烟煤或焦炭。

炉子为直立圆筒形结构, 下部有水夹套, 上部内衬耐火材料, 炉底设转动炉篦以利排灰渣。

国内主要应用项目：晋煤集团, 湖北三宁, 丰喜集团合成氨项目德国鲁奇（Lurgi): 生产能力大, 以块煤为原料, 尤其适应褐煤, 碳转化率高, 调节负荷方便, 缺点是投资大, 结构复杂, 加工难度高。

主要国内应用项目：大唐煤制气, 新疆广汇能源, 河南义马等项目德国BGL（液态排渣鲁奇炉）:BGL炉是英国BG公司和德国鲁奇联合开发的炉型, 与其他以氧气为主的气化系统相比, BGL气化炉耗氧量较低, 从而使总效率明显提高。

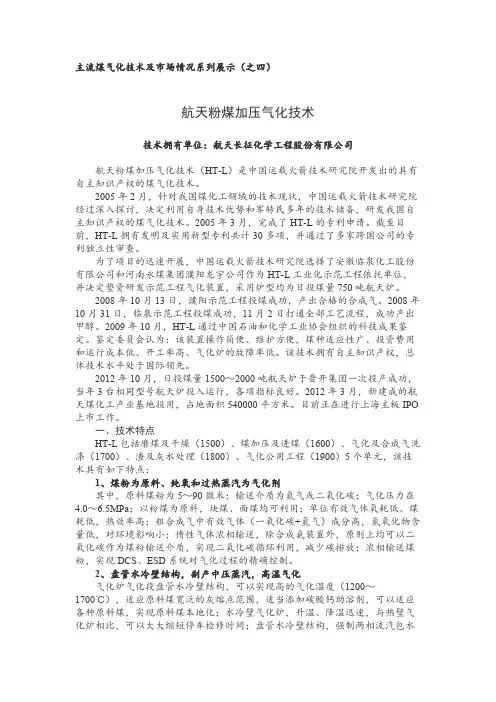

主流煤气化技术及市场情况系列展示（之四）航天粉煤加压气化技术技术拥有单位：航天长征化学工程股份有限公司航天粉煤加压气化技术（HT-L）是中国运载火箭技术研究院开发出的具有自主知识产权的煤气化技术。

2005年2月，针对我国煤化工领域的技术现状，中国运载火箭技术研究院经过深入探讨，决定利用自身技术优势和军转民多年的技术储备，研发我国自主知识产权的煤气化技术。

2005年3月，完成了HT-L的专利申请。

截至目前，HT-L拥有发明及实用新型专利共计30多项，并通过了多家跨国公司的专利独立性审查。

为了项目的迅速开展，中国运载火箭技术研究院选择了安徽临泉化工股份有限公司和河南永煤集团濮阳龙宇公司作为HT-L工业化示范工程依托单位，并决定垫资研发示范工程气化装置，采用炉型均为日投煤量750吨航天炉。

2008年10月13日，濮阳示范工程投煤成功，产出合格的合成气。

2008年10月31日，临泉示范工程投煤成功，11月2日打通全部工艺流程，成功产出甲醇。

2009年10月，HT-L通过中国石油和化学工业协会组织的科技成果鉴定。

鉴定委员会认为：该装置操作简便、维护方便，煤种适应性广、投资费用和运行成本低、开工率高、气化炉的故障率低。

该技术拥有自主知识产权，总体技术水平处于国际领先。

2012年10月，日投煤量1500～2000吨航天炉于晋开集团一次投产成功，当年3台相同型号航天炉投入运行，各项指标良好。

2012年3月，新建成的航天煤化工产业基地投用，占地面积540000平方米。

目前正在进行上海主板IPO 上市工作。

一、技术特点HT-L包括磨煤及干燥（1500）、煤加压及进煤（1600）、气化及合成气洗涤（1700）、渣及灰水处理（1800）、气化公用工程（1900）5个单元，该技术具有如下特点：1、煤粉为原料、纯氧和过热蒸汽为气化剂其中，原料煤粉为5～90微米；输送介质为氮气或二氧化碳；气化压力在4.0～6.5MPa；以粉煤为原料，块煤、面煤均可利用；单位有效气体氧耗低、煤耗低，热效率高；粗合成气中有效气体（一氧化碳+氢气）成分高，氮氧化物含量低，对环境影响小；惰性气体浓相输送，除合成氨装置外，原则上均可以二氧化碳作为煤粉输送介质，实现二氧化碳循环利用，减少碳排放；浓相输送煤粉，实现DCS、ESD系统对气化过程的精确控制。

附件2军民科技融合项目（2014年度军用技术专民用推广目录）重点推荐项目1. 粉煤加压气化技术【技术领域】节能环保【技术开发单位】中国航天科技集团公司第一研究院航天长征化学工程股份有限公司【技术简介】该技术是拥有自主知识产权、实现所有设备国产化的先进煤气化技术，打破了国外在该技术领域的长期技术垄断。

技术以干煤粉为原料，以纯氧和蒸汽为气化剂，加压气化，水激冷粗洗涤合成气，核心技术包括干煤粉水冷壁气化加水激冷工艺技术，粉煤浓相加压输送技术，多路煤粉进料、多层冷却结构的单烧嘴顶烧组合燃烧器技术等。

【主要技术指标】碳转化率99%、气化燃烧温度1400 ～1800 摄氏度、气化压力4MPa、冷煤气效率80% ～83%、比氧耗330 ～360。

【技术特点】与当前市场上的其它技术相比，该技术具有工艺先进、投资少、原料煤适应性强、合成气中有效气（CO+H2）成分含量高、运行维护成本低、环境污染少等优点，符合我国清洁能源发展的需要。

【技术水平】经全国石化联合会组织专家鉴定，总体技术水平处于国际领先。

【适用范围】煤制合成氨、煤制甲醇以及煤制油、煤制烯烃、煤制天然气、煤制乙二醇、煤制氢、IGCC 发电等多个领域。

【专利状态】申请专利120 项，其中发明专利62 项，实用新型专利58 项；申请国际专利27 项，已授权5 项。

【技术状态】已批量生产，处于市场化推广阶段。

【合作方式】（1）单项业务模式专利实施许可：按照用户工程项目建设目标要求，以普通实施许可方式许可用户使用航天煤气化装置内从磨煤干燥开始到合成气洗涤完成的一系列相关专利，专利费按照航天煤气化装置日产有效气量计价。

工程设计：为用户项目提供工程设计图纸和技术文件，包括工艺、管道、设备、土建、仪表、总图布置、公用工程等，用户根据提供的工程设计图纸和技术文件，自行组织或采取EPC 等方式进行工程项目的建设工作。

设备成套供应：为用户成套供应以气化炉、气化炉燃烧器为核心的专利专有设备。

气流床气化技术的现状及对照技术简介气流床煤气化就是煤浆或煤粉随和化剂（或氧化剂）以射流的形式喷入气流床气化炉内，在平均高温下，快速转变为有效气体的过程，炉内的高温使煤中的灰溶化，作为熔渣排出。

现代气流床气化的共同点是加压（～）、高温、细煤粒，但在煤办理、进料形态与方式、实现混淆、炉壳内衬、排渣、余热回收等技术单元存在不一样，进而形成了不一样风格的技术派别。

气流床对煤种（烟煤、褐煤）、粒度、含硫、含灰都拥有较大的兼容性，其洁净、高效代表着现在煤气化技术的发展潮流。

当前最具代表性的气流床气化技术有美国的Texaco水煤浆加压气化技术和荷兰的Shell干煤粉加压气化技术；此外，还有与上述气流床气化技术相像的Destec水煤浆加压两段式气化技术及Prenflo干煤粉气化技术。

1.1Texaco煤气化工艺Texaco气化炉有两种构造，一种是直接激冷式气化炉，一种为装有煤气冷却器的气化炉。

美国Texaco公司开发的水煤浆气化工艺是将煤加水磨成浓度为60%～65%的水煤浆，用纯氧作气化剂，水煤浆和纯度为95%的氧气从安装在炉顶的焚烧喷嘴喷入气化室，在高温、高压下进行气化反响，气化压力在～MPa，气化温度1400℃左右，液态排渣，煤气中CO+H2 占80%左右，不含焦油、酚等有机物质，对环境无污染，碳转变率为96%～99%，气化强度大，炉子构造简单，能耗低，运行率高，并且煤种适应范围较宽，是当前较为先进的煤气化技术之一。

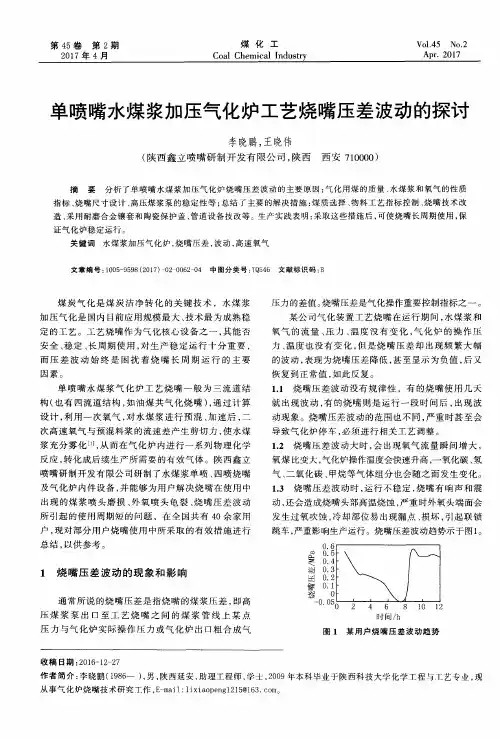

烧嘴是Texaco气化工艺的要点零件，其寿命和运行情况直接决定着装置可否长周期经济运行。

烧嘴多为三通道构造，中间走煤浆，外层和内层走氧气，内层氧气经过度占总氧量的8%～20%。

气化炉内镶嵌耐火砖，使用寿命一般在6～18个月，煤中灰分、烧嘴运行质量、炉内温度、开泊车频度等都对耐火砖有较大的影响。

Texaco水煤浆气化炉与1952年开发成功的渣油气化炉相像。

在1975年、1978年的低压与高压中试装置（激冷流程）以及1978年原西德Oberhausen的RCH/RAG示范装置（日办理煤150t，410MPa）基础上，于1982年建成TVA装置（日办理煤180t，2台炉，一开一备，），1984年建成日本UBE装置（日办理煤1500t，4台炉，三开一备，316MPa）以及CoolWaterIGCC（联合循环发电）电站（日办理煤910t，2台炉，MPa），这些装置投运后都获得了成功。

煤气化技术综述1 恩德粉煤气化技术1．1 技术开发恩德粉煤气化技术是在常压温克勒气化技术基础上，经过多次技术改造而逐步发展起来的。

20世纪50年代，朝鲜咸竞北道恩德郡“七·七”化工厂，从前苏联引进两台温克勒气化炉。

60年代末，便对其存在的问题进行了一系列的改造：(1)取消了炉算，改为布风喷嘴向炉内送风，使煤粉得以充分流化，并解决了炉底结渣的问题；(2)在发生炉出口增设了旋风除尘返料装置，减少了气体带出物，提高了碳转化率；(3)将废热锅炉改设在旋风除尘器后面，减轻尘粒对锅炉炉管的磨损，大大延长了废热锅炉的使用寿命和检修期。

经过一系列的革新改造后，运转率可达90％以上，单炉生产能力也逐渐扩大，形成了独具特性的恩德粉煤气化技术。

1．2 技术特点(1)对煤种适应性较宽，可适用于褐煤、长焰煤、不粘或弱粘煤。

对煤的活性和灰熔点有一定要求，对灰分、粒度等要求不高，同固定层炉相比，原料煤种已明显拓宽。

(2)碳转化率高。

炉出口的旋风分离器，可将煤气夹带和含碳颗粒分离出来，并返回气化炉再次气化，从而提高了碳的转化率，可达92％。

(3)气化强度大。

单炉产气量可达4×l04m3／h。

(4)自产蒸汽量大，每10 m3煤气可产5．5t蒸汽(P=0．6MPa)，80％自用，20％外送。

(5)极少产生焦油，煤气中焦油油渣等含量很低，净化系统简单，污染少。

1．3 技术指标(1)操作温度：要低于灰熔点80～120℃，一般为～950℃。

(2)操作压力：炉内压力～14kPa。

(3)气化剂，采用不同气化剂可产生不同组成的煤气。

表1—1 典型煤气组成(4)主要工艺参数①以褐煤为原料，4×10 m3／(h·台)气化炉，生产水煤气，其主要工艺数据见表1—2。

表1—2 主要工艺数据②以河南义马长焰煤为原料，生产的煤气，其主要工艺数据见表1—3。

表1—3 主要工艺数据1．4 技术经济(1)投资：以生产能力4 X 104m3／h炉型为例①气化部分约2 400万元②制氧部分(包括两套4 000m3／h变压吸附装置)约3 600万元，合计：6 000万元(2)煤气成本：以河南义马煤生产半水煤气，按现行价格估算约0．12～0．13元／m3。

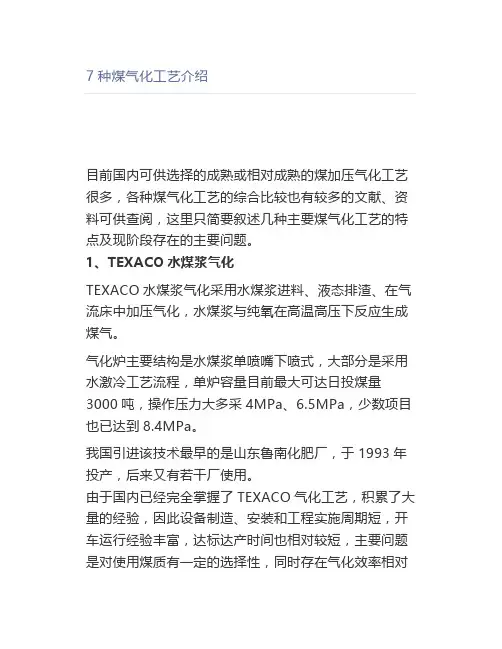

7种煤气化工艺介绍目前国内可供选择的成熟或相对成熟的煤加压气化工艺很多，各种煤气化工艺的综合比较也有较多的文献、资料可供查阅，这里只简要叙述几种主要煤气化工艺的特点及现阶段存在的主要问题。

1、TEXACO水煤浆气化TEXACO水煤浆气化采用水煤浆进料、液态排渣、在气流床中加压气化，水煤浆与纯氧在高温高压下反应生成煤气。

气化炉主要结构是水煤浆单喷嘴下喷式，大部分是采用水激冷工艺流程，单炉容量目前最大可达日投煤量3000吨，操作压力大多采4MPa、6.5MPa，少数项目也已达到8.4MPa。

我国引进该技术最早的是山东鲁南化肥厂，于1993年投产，后来又有若干厂使用。

由于国内已经完全掌握了TEXACO气化工艺，积累了大量的经验，因此设备制造、安装和工程实施周期短，开车运行经验丰富，达标达产时间也相对较短，主要问题是对使用煤质有一定的选择性，同时存在气化效率相对较低、氧耗相对较高及耐火砖寿命短等问题，但随着在国内投运时间的延长部分问题已得到有效解决。

2、多喷嘴对置水煤浆气化本项技术是“九五”期间由华东理工大学、兖矿鲁南化肥厂、中国天辰化学工程公司合作开发的。

2000年10月通过原国家石油和化学工业局组织的鉴定和验收。

示范装置为兖矿国泰化工有限公司，建成两套日投煤1150吨的气化炉，操作压力4.0MPa，生产24万吨/年甲醇，联产71.8MW发电，装置已于2005年10月投入运行。

该工艺仍属于水煤浆气化的范畴，与TEXACO的主要区别是由TEXACO单喷嘴改为对置式多喷嘴，强化了热质传递，气化效果较好，但多喷嘴需要设置多路控制系统，增加了设备投资和维修工作量。

由于是国内技术，工艺包及专有技术使用费较引进技术有较大幅度的降低。

3、SHELL粉煤气化气化炉主要结构是干煤粉多喷嘴上行废锅气化并采用冷炉壁，冷煤气回炉激冷热煤气，煤气冷却采用废锅流程。

由于壳牌气化技术上具有突出的优点，吸引了国内一些企业纷纷引进。

本工艺的最大缺点是投资高，设备造价过高；合成气换热采用废锅形式增加了投资，对需要水蒸汽成分的化工生产来看直接用水激冷更合理；干燥、磨煤、高压氮气及回炉激冷用合成气的加压所需的功耗较大等。

煤炭气化技术煤炭气化是煤炭转化的主导途径之一，是煤化工、IGCC、加氢工艺、煤液化等的龙头和基础，我公司正在建设的煤直接液化项目，以及即将建设的煤间接液化项目，煤制烯烃项目都要用到煤炭气化。

一、煤气化原理气化过程是煤炭的一个热化学加工过程。

它是以煤或煤焦为原料，以氧气（空气、富氧或工业纯氧）、水蒸气作为气化剂，在高温高压下通过化学反应将煤或煤焦中的可燃部分转化为可燃性气体的工艺过程。

气化时所得的可燃气体成为煤气，对于做化工原料用的煤气一般称为合成气（合成气除了以煤炭为原料外，还可以采用天然气、重质石油组分等为原料），进行气化的设备称为煤气发生炉或气化炉。

煤炭气化包含一系列物理、化学变化。

一般包括热解和气化和燃烧四个阶段。

干燥属于物理变化，随着温度的升高，煤中的水分受热蒸发。

其他属于化学变化，燃烧也可以认为是气化的一部分。

煤在气化炉中干燥以后，随着温度的进一步升高，煤分子发生热分解反应，生成大量挥发性物质（包括干馏煤气、焦油和热解水等），同时煤粘结成半焦。

煤热解后形成的半焦在更高的温度下与通入气化炉的气化剂发生化学反应，生成以一氧化碳、氢气、甲烷及二氧化碳、氮气、硫化氢、水等为主要成分的气态产物，即粗煤气。

气化反应包括很多的化学反应，主要是碳、水、氧、氢、一氧化碳、二氧化碳相互间的反应，其中碳与氧的反应又称燃烧反应，提供气化过程的热量。

主要反应有：1、水蒸气转化反应C+H2O=CO+H2-131KJ/mol2、水煤气变换反应CO+ H2O =CO2+H2+42KJ/mol3、部分氧化反应C+0.5 O2=CO+111KJ/mol4、完全氧化（燃烧）反应C+O2=CO2+394KJ/mol5、甲烷化反应CO+2H2=CH4+74KJ/mol6、Boudouard反应C+CO2=2CO-172KJ/mol二、煤气化工艺煤炭气化技术虽有很多种不同的分类方法，但一般常用按生产装置化学工程特征分类方法进行分类，或称为按照反应器形式分类。

煤的气化工艺煤炭气化技术虽有很多种不同的分类方法，但一般常用按生产装置化学工程特征分类方法进行分类，或称为按照反应器形式分类。

气化工艺在很大程度上影响煤化工产品的成本和效率，采用高效、低耗、无污染的煤气化工艺(技术)是发展煤化工的重要前提，其中反应器便是工艺的核心，可以说气化工艺的发展是随着反应器的发展而发展的，为了提高煤气化的气化率和气化炉气化强度，改善环境，新一代煤气化技术的开发总的方向，气化压力由常压向中高压（8.5 MPa）发展；气化温度向高温（1500～1600℃）发展；气化原料向多样化发展；固态排渣向液态排渣发展。

1、固定床气化固定床气化也称移动床气化。

固定床一般以块煤或焦煤为原料。

煤由气化炉顶加入，气化剂由炉底加入。

流动气体的上升力不致使固体颗粒的相对位置发生变化，即固体颗粒处于相对固定状态，床层高度亦基本保持不变，因而称为固定床气化。

另外，从宏观角度看，由于煤从炉顶加入，含有残炭的炉渣自炉底排出，气化过程中，煤粒在气化炉内逐渐并缓慢往下移动，因而又称为移动床气化。

固定床气化的特性是简单、可靠。

同时由于气化剂于煤逆流接触，气化过程进行得比较完全，且使热量得到合理利用，因而具有较高的热效率。

固定床气化炉常见有间歇式气化（UGI）和连续式气化（鲁奇Lurgi）2种。

前者用于生产合成气时一定要采用白煤（无烟煤）或焦碳为原料，以降低合成气中CH4含量，国内有数千台这类气化炉，弊端颇多；后者国内有20多台炉子，多用于生产城市煤气；该技术所含煤气初步净化系统极为复杂，不是公认的首选技术。

（1）、固定床间歇式气化炉（UGI）以块状无烟煤或焦炭为原料，以空气和水蒸气为气化剂，在常压下生产合成原料气或燃料气。

该技术是30年代开发成功的，投资少，容易操作，目前已属落后的技术，其气化率低、原料单一、能耗高，间歇制气过程中，大量吹风气排空，每吨合成氨吹风气放空多达5 000 m3，放空气体中含CO、CO2、H2、H2S、SO2、NOx及粉灰；煤气冷却洗涤塔排出的污水含有焦油、酚类及氰化物，造成环境污染。

粉煤气化技术应用及所出现的问题及解决措施摘要：煤气化是当前煤化工的基础，是以煤炭资源为核心发展联合循环发电、清洁燃料、化工原料的根本所在。

本文详细分析了粉煤气化技术及其事故和处理措施。

关键词：粉煤气化技术；事故；处理我国是煤炭大国，煤炭资源丰富。

在各种煤炭利用方式中，煤气化是最科学、最清洁利用方式，能保障我国能源安全，对保障居民生活、促进经济发展、维护社会稳定意义重大。

一、煤粉气化概述1、煤粉气化过程①煤干燥、热解过程。

煤干燥是指将湿煤转化为干煤及水蒸气过程。

煤干燥时，气化炉保持在140℃左右，因此过程完成时间短，当煤粉颗粒进入装置时，反应迅速发生。

在气流床气化过程中，先研磨、碎碎煤，煤粉颗粒进入气化炉，氧化反应迅速发生。

当气化炉温度上升到饱和蒸汽压时，增发工作迅速完成。

当炉温达到300～600℃时，煤立即热解，此过程包括化学、物理反应，先在高温下发生裂解反应，然后发生缩聚反应，热解前期，煤被推入装置，使煤经历一系列反应，如软化、固化等，通过化学、物理反应解析出二氧化碳、氮气等，此时，气、固、液体共存，然后整体温度升高，产生一氧化碳、焦油等微发物。

当炉内温度达到560℃时，会发生缩聚、裂解反应，形成胶带酶的热解过程即为挥发分脱除，生成一氧化碳、CH4、焦炭的过程。

②挥发分燃烧反应。

煤气化过程中，气化剂、煤通过烧嘴进入气化炉，挥发分经高温析出，氧气、挥发分在高温中剧烈燃烧，另外，挥发分从悬浮颗粒表面向外扩散，其中悬浮颗粒表面温度最高。

在高温影响下，当浓度产生到一定程度时，会发生强烈的燃烧反应，点火点不存在于且不会远离煤颗粒表面，而是在一定范围内，随高温燃烧，挥发分速度逐渐降低。

之后，颗粒表面将剧烈燃烧，在充足氧气和过高温度支持下产生剧烈燃烧。

③焦炭气化反应。

焦炭燃烧反应可表示为n级反应模型、三步反应模型、两步反应模型。

气化过程是不完全燃烧和非均相吸热反应。

焦炭气化反应包括碳和水蒸气反应，生成CO及HdfiBoudouard反应。

煤气化技术的高效清洁利用展望发布时间：2022-08-16T05:27:31.741Z 来源：《工程管理前沿》2022年第4月第7期作者：徐宝宝[导读] 煤炭是我国的基础能源和战略原徐宝宝延安能源化工(集团)子长化工有限责任公司陕西省子长市 717300摘要：煤炭是我国的基础能源和战略原料，煤炭的清洁高效利用是社会经济发展和生态文明建设的客观要求，也是保障国家能源安全的现实需要。

而如何以保证自然生态环境不受污染为前提，灵活运用科学技术方法，有效开发、利用煤炭资源，是相关工作人员需重点思考的问题。

由此可见，从我国煤化工产业可持续发展目标的实现角度考虑，针对煤化工工艺与设备的关键技术展开分析研究具有重要的价值意义。

煤气化是煤炭清洁高效利用的核心技术，广泛应用于煤基大宗化学品合成（合成氨、甲醇、乙二醇、醋酸、乙烯、丙烯等）、煤制液体燃料（汽油、柴油等）、煤制天然气（SNG）、IGCC发电、煤基多联产、直接还原炼铁、制氢等过程工业，是这些行业的龙头和关键技术。

关键词：煤化工工艺；设备；关键技术；煤气化1煤气化技术介绍煤气化技术按照气化炉的分类主要分为固定床气化技术、流化床气化技术、气流床气化技术三大类，各种气化技术均有其各自的优缺点，对原料煤的品质均有一定的要求，其工艺的先进性、技术成熟程度也有差异。

1.1固定床气化技术固定床气化技术，气化压力0.1～3MPa，气化剂为水蒸气和氧气。

其中代表技术有Lurgi加压固定床气化技术、BGL固定床熔渣气化炉、昌昱GAG炉气化技术。

该技术以块煤或小颗粒煤为原料，无法使用粉煤和水煤浆，运行中原料煤与气化剂逆流接触，使得所产煤气终温小于其它炉型，挥发分不易析出，原料转化效率较低；该技术单炉投煤量最大约1000t/h，气化能力较低，装置规模、原料、能耗及环保的局限性较大，目前在国内市场均已逐步淘汰。

1.2流化床加压气化技术流化床加压气化又称之为沸腾床气化，是一种成熟的气化工艺，在国外应用较多，该工艺可直接使用0～6mm碎煤作为原料，备煤工艺简单，气化剂同时作为流化介质，炉内气化温度均匀，典型代表技术有德国温克勒气化技术，山西煤化所的ICC灰融聚气化技术和恩德粉煤气化技术。
