第7章液晶显示器液晶面板的故障分析与维修

液晶显示器常见故障有哪些？十大维修方法助你力解难题！电脑的显示器的故障分为软故障和硬故障，当我们的显示器不能正常显示时，我们应该先简单的分析一下，故障出在哪里，是软件设置问题还是显示器的内部电路坏了。

那么，今天小编为大家整理了一些显示器的相关知识，下面我们一起来看看吧!液晶显示器常见故障和维修方法：一液晶显示器白屏A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏).2.检查主板各个工作点的电压是否正常,特别是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要注意EEPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),MCU电压.如出现电源短路,要细心查找短路位置,会有PCB板铜箔出现短路的可能.2.查找MCU各脚与主板的接触是否良好:3.检查主板芯片和MCU是否工作,可用示波器测量晶振是否起振4.必要时替换MCU或对MCU进行重新烧录;二.液晶显示器黑屏A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分"1.用万用表测量各主要电源工作点,保险丝是否熔断,如果熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡). } |3 S22.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态B.如果主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电压或电压过低,要检查MCU的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件三.液晶显示器缺色1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在四.液晶显示器按键失灵1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到MCU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良2.注意按键本身有无损坏五. 液晶显示器双色指示灯不亮或只亮一种颜色1.检查指示灯部分线路,由MCU输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路4.必要是替换指示灯六.液晶显示器偏色:1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)2.进入工厂模式,进行白平衡调节,能否调出正常颜色3.必要时替换MCU或对MCU进行重新烧录七.液晶显示器花屏1.测量主板时钟输出是否正常2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路(IC脚排阻及座双列插针,特别注意扁平插座)4.必要时替换屏八.液晶显示器无信号:A.通电后出现无输入信号(NO VGA INPUT)1.检查VGA电缆连接2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路 ,电容电阻有无错值)!3.检查主板各工作点电压(有可能是由于主芯片损坏)B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OF RANGE)1.检查电脑输入信号是否超出范围2.检查主板各个工作点的电压(有可能是由于主芯片损坏)九.液晶显示器画面闪(字抖动)1.用自动调节或用手动调节"相位"能否调好2.检查主板各个工作点的电压(有可能是由于主芯片损坏)3.检查锁相回路电容电阻有无错值4.检查主板由行场输入到反相器输出再到主芯片部分线路(有无虚焊短路电容电阻有无错值)十.液晶显示器重影1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起2.检查主板VGA座有无虚焊,连焊3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值4.检查主板各工作点电压(有可能是由于主芯片损坏)好了今天小编的介绍就到这里了，希望对大家有所帮助!如果你喜欢记得分享给身边的朋友哦!。

液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。

比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。

2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。

检修的要点是对比修理法。

因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。

3.屏幕亮线或者是暗线．这种问题，一般是液晶屏的故障。

亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上没有维修价值的，因为一块屏的价格太高了。

但是却不会影响寿命的哦4.花屏或者是白屏．这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。

5.偏色故障．一般可以进入维修调整模式进行调整。

6.其它相对少见的故障干扰.在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。

因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。

怎样保护液显:1．避免屏幕内部烧坏记住，CRT显示器能够因为长期工作而烧坏，对于LCD也如此。

所以一定要记住，如果在不用的时候，一定要关闭显示器，或者降低显示器的显示亮度，否则时间长了，就会导致内部烧坏或者老化。

这种损坏一旦发生就是永久性的，无法挽回。

所以一定要引起足够的重视。

液晶显示器常见故障分析及检修作者：唐淑妍来源：《电脑知识与技术》2012年第06期摘要：该文介绍了液晶显示器的组成结构，分析了液晶显示器的工作原理，归纳了液晶显示器几种常见故障现象，并分析故障可能发生的部位，简述了其检修方法和检修思路。

关键词：液晶显示器；工作原理；故障维修中图分类号：TP393文献标识码：A文章编号：1009-3044(2012)06-1425-02The Analysis of the Common Failure and the Maintenance of LCDTANG Shu-yan(Zhuhai Vocational School of Polytechnic ,Zhuhai 519070, China)Abstract：This paper introduced the components of LCD, analysed the working principle of LCD;summarized the common failure of LCD;found the part where the failure may occur; and birefly described the ideas and methods of maintenance.Key words: LCD;working pinciple;maintenance failures随着技术的发展和人们要求的不断提高，对于原来传统的阴极射线管（CRT）显示器的体& X3 ]$ _1 X( f! @, J, ~2 t/ }积大、重量大和功耗大的缺点越来越不满意。

特别是在便携式、小型化和低功耗的应用中，人们期望着体积小、重量轻和功耗小的平板显示器的出现。

在这种需求的推动下，液晶平板显示器（LCD）首先应用而生。

由于液晶显示器具有轻薄短小、低耗电量、无辐射，平面直( x% w) e6 S0 ` ?& F! a" Z角显示以及影像稳定不闪烁等多方面的优势,在近年来价格不断下跌的吸引下，占领了相当大的市场,逐渐取代CRT主流地位。

液晶显示器中容易损坏的部件是：高压板、数据线、驱动板、内置电源和屏幕本身，下面就介绍下这些情况进行分析：一、液晶显示器故障较多的还是高压板。

高压板出问题后，出现的故障现象一般分成2种。

1、灯管能亮一下，很快就不亮了；2、灯管根本就不亮。

针对这两种故障，都可以修复高压板或直接更换高压板。

维修时要注意的是部分显示器有灯管线开路、灯管坏了或老化也会出现能亮一下，很快就不工作了。

二、VGA线坏，造成颜色不对或机器不工作，直接更换VGA线。

更换线之前，把原线的引脚测量清楚，以便快速更换线时接错。

三、驱动板坏，一般是不开机，或开机不能正常工作。

驱动板坏，大致分为主芯片坏、M CU坏或数据丢失、供电电路坏等等。

一般驱动板坏了，修复比较麻烦，主要是零件和数据软件不好找，一般供电电路可以修修MCU坏或数据丢失某些机型是可以重写软件数据解决，但还是很多显示器没办法写（软件找不到），怎么办？在这种情况下，一般可用代用板或通用板。

四、内置电源坏，主要是不输出电压或输出电压带不起负载。

电源坏比较好修，一般先查输出部分有没有电压输出。

有的话，交流电路就基本上没问题了，要查的就是直流电路了。

保护电路出问题了、滤波电路开路或电容失效、整流二极管坏等等。

输出部分没有电压输出，先查后级负载有没有短路。

有短路先断开短路电路，看电压是不是正常了。

如果后级电路没短路，那就要查交流部分了，从交流220V到桥堆，经整流滤波后得到300V直流，300V到后级开关管到电源管理IC等电路，逐一排查。

五、屏坏，一般有以下几种情况：1、花屏竖彩条或COG、TAB不良；2、白屏或黑屏；3、亮线、亮带、暗线、黑线、黑斑；4、背光纸、背光板不良偏光膜刮伤。

这种故障的修复概率不是很高，1和3两种情况大部分需要更换LCD了。

液晶显示器常见故障与解决方法液晶显示器常见故障与解决方法白屏A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏)2.检查主板各个工作点的电压是否正常,特别是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要注意EPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),CPU电压.如出现电源短路,要细心查找短路位置,会有PCB板铜箔出现短路的可能.2.查找CPU各脚与主板的接触是否良好3.检查主板芯片和CPU是否工作,可用示波器测量晶振是否起振4.必要时替换CPU或对CPU进行重新烧录二.黑屏A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分1.用万用表测量各主要电源工作点,保险丝是否熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡)2.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态B.如果主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电压或电压过低,要检查CPU的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件三.缺色1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在四.按键失灵1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到CPU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良2.注意按键本身有无损坏五. 双色指示灯不亮或只亮一种颜色1.检查指示灯部分线路,由MCU输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压,+-3V3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路4.必要是替换指示灯六.偏色1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)2.进入工厂模式,进行白平衡调节,能否调出正常颜色3.必要时替换MCU或对MCU进行重新烧录七.花屏1.测量主板时钟输出是否正常2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路(IC脚排阻及座双列插针,特别注意扁平插座4.必要时替换屏八.无信号A.通电后出现无输入信号(NO VGA INPUI)1.检查VGA电缆连接2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板各工作点电压(有可能是由于主芯片损坏)B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OFRANGE)1.检查电脑输入信号是否走出范围2.检查主板各个工作点的电压(有可能是由于主芯片损坏)九.画面闪(字抖动)1.用自动调节或用手动调节"相位"能否调好2.检查主板各个工作点的电压(有可能是由于主芯片损坏)3.检查锁相回路电容电阻有无错值4.检查主板由行场输入到反相器输出再到芯片部分线路(有无虚焊短路电容电阻有无错值)十.重影1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起2.检查主板VGA座有无虚焊,连焊3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值4.检查主板各工作点电压(有可能是由于主芯片损坏)[b][i][color=#11EE11]《〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈[/color][/i][/b]液晶显示器常见故障。

液晶显示器常见故障维修和保养方法随着液晶显示器价格的不断走低，无论是新攒机的用户，抑或是升级的用户，大家早已经把液晶显示器做为了第一选择！而伴随着液晶显示器的普及，关于液晶显示器的各种应用问题也越来越多。

对于很多用户而言，大家最为关心的就是液晶显示器的色彩表现。

不同型号的两款液晶显示器，其在显示同一信号源的时候，色彩的亮度，鲜艳度都会有所不同。

因此，液晶显示器的显示质量就成为了很多消费者在购买液晶显示器时最为关注的问题。

而不少消费者在购买液晶显示器之后，往往都有这样的经历：在卖场时感觉液晶显示器的颜色非常鲜艳，第一视觉印象非常棒，但是在自己使用一段时间后就感觉液晶显示器的色彩暗淡了，感觉其显示质量不如卖场摆放的样机。

此外，在用户的使用过程中，诸如水波纹，亮线的出现，给很多用户带来了不少的烦恼。

液晶显示器使用问题的增多，一方面原因是由于各大生产厂商为了控制生产成本，在产品的做工用料上进行了缩减，从而导致了一些产品的少数配件提前老化而导致的；另一方面的原因则是由于用户不适当的使用习惯而引起的。

特别是后者的情况更为普遍，大部分用户根本不知道如何正确使用以及保养液晶显示器。

下面，我们就针对液晶显示器的应用与保养问题，为大家做一个简单的介绍。

如何解决水波纹问题？水波纹问题在液晶显示器的应用中是比较常见的，在很多产品讨论区都可以看到网友在痛骂某一型号的LCD刚刚买回家，就出现了水波纹问题。

所谓的水波纹问题，就是指屏幕上的暗波线发生干扰的一种形式，给用户的感觉就像是水面上的波纹一样。

很多网友就反映，即使刚刚买的LCD出现了水波纹现象，销售商也不给予保修或者是更换。

这个问题也导致了很多网友在讨论区非理性地发泄对一些品牌一些型号的愤恨！事实上，大部分水波纹现象都不能算是LCD的缺陷，这也是为何经销商不会对出现水波纹现象的LCD进行更换的原因。

水波纹是液晶屏幕上的暗波线发生干扰的一种形式，其由荧光点的分布与图像信号之间的关系引起的干扰现象。

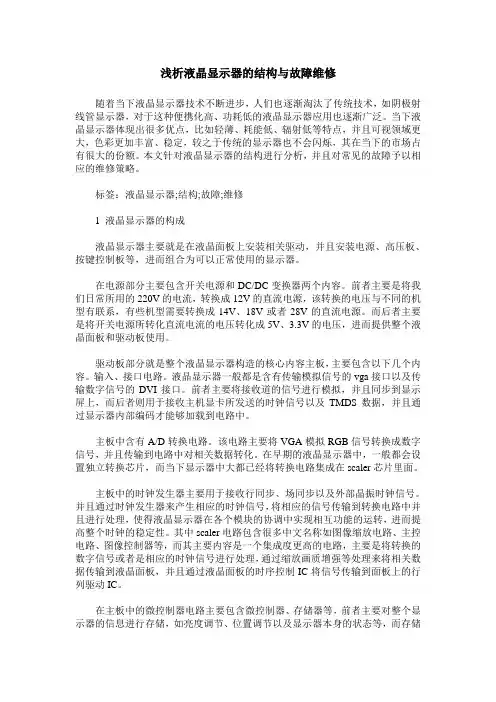

浅析液晶显示器的结构与故障维修随着当下液晶显示器技术不断进步，人们也逐渐淘汰了传统技术，如阴极射线管显示器，对于这种便携化高、功耗低的液晶显示器应用也逐渐广泛。

当下液晶显示器体现出很多优点，比如轻薄、耗能低、辐射低等特点，并且可视领域更大，色彩更加丰富、稳定，较之于传统的显示器也不会闪烁，其在当下的市场占有很大的份额。

本文针对液晶显示器的结构进行分析，并且对常见的故障予以相应的维修策略。

标签：液晶显示器;结构;故障;维修1 液晶显示器的构成液晶显示器主要就是在液晶面板上安装相关驱动，并且安装电源、高压板、按键控制板等，进而组合为可以正常使用的显示器。

在电源部分主要包含开关电源和DC/DC变换器两个内容。

前者主要是将我们日常所用的220V的电流，转换成12V的直流电源，该转换的电压与不同的机型有联系，有些机型需要转换成14V、18V或者28V的直流电源。

而后者主要是将开关电源所转化直流电流的电压转化成5V、3.3V的电压，进而提供整个液晶面板和驱动板使用。

驱动板部分就是整个液晶显示器构造的核心内容主板，主要包含以下几个内容。

输入、接口电路。

液晶显示器一般都是含有传输模拟信号的vga接口以及传输数字信号的DVI接口。

前者主要将接收道的信号进行模拟，并且同步到显示屏上，而后者则用于接收主机显卡所发送的时钟信号以及TMDS数据，并且通过显示器内部编码才能够加载到电路中。

主板中含有A/D转换电路。

该电路主要将VGA模拟RGB信号转换成数字信号，并且传输到电路中对相关数据转化。

在早期的液晶显示器中，一般都会设置独立转换芯片，而当下显示器中大都已经将转换电路集成在scaler芯片里面。

主板中的时钟发生器主要用于接收行同步、场同步以及外部晶振时钟信号。

并且通过时钟发生器来产生相应的时钟信号，将相应的信号传输到转换电路中并且进行处理，使得液晶显示器在各个模块的协调中实现相互功能的运转，进而提高整个时钟的稳定性。

其中scaler电路包含很多中文名称如图像缩放电路、主控电路、图像控制器等，而其主要内容是一个集成度更高的电路，主要是将转换的数字信号或者是相应的时钟信号进行处理，通过缩放画质增强等处理来将相关数据传输到液晶面板，并且通过液晶面板的时序控制IC将信号传输到面板上的行列驱动IC。

液晶显示器故障维修大全液晶显示器故障维修大全一、液晶显示器的概念：液晶是一种介于固态和液态之间的具有规则性分子排列及晶体的光学各向异性的有机化合物。

液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为其物理上具有液体与晶体的特性，故称之为“液晶”。

液晶显示器实际上就是以液晶为显示模块制作的显示器。

液晶显示器中的液晶体在工作时并不发光，而是控制外部光的通过量。

当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，光线的通过量就不同，从而实现了亮暗变化，利用这种原理可重现图像。

液晶分子扭曲的大小由加在液晶分子两边的电压差决定，因而可以实现电到光的转换。

即用电压的高低控制光的通过量，从而把电信号转换成光信号，将图像显示出来。

二、液晶显示器的结构：1. 从外观看，液晶显示器主要包括显示器外壳、显示器电源开关、功能按钮、支架及液晶显示屏（PANEL）等。

2. 从内部结构看，液晶显示器主要由驱动板（主控板）、电源板、高压板（有的和电源板设计在一起）、功能面板、VGA接口、DVI接口、液晶面板（包括液晶分子、液晶驱动芯片、彩色滤光片、偏光板、导光板等）、背光灯管组成。

液晶显示器内部结构实物图三、液晶显示器内部1. 驱动板：驱动板也叫主控板，主要用以接收、处理从外部送进来的模拟（VGA）或者数字（DVI）图像信号，并通过屏线送出驱动信号，控制液晶面板工作。

驱动板上主要包括微处理器、图像处理器、时序控制线片、晶振、各种接口及直流电压转换电路等，它是液晶显示器的检测控制中心和大脑。

2. 电源板：电源板的作用是将90~240V的交流电压转变为12V、5V、3.3V 等直流电压，供给驱动板、液晶面板等工作。

3. 高压板（又称升压板、高压条、INVERTER）：高压板主要是将主板或电源板输出的12V的直流电压转变为背光灯管启动和工作需要的1500-1800V的高频高压交流电。

有的液晶显示器的电源板和高压板会做在一起，即所谓的电源背光二合一板。

液晶显示器故障的维修方法液晶显示器故障通常是由于内部某电路不能正常工作而造成的，可能产生很多种故障现象，所以故障检测的方法也是多种多样的，下面先来了解几种故障的一般维修方法1.观察法：观察法就是通过眼看、耳听、手摸、鼻闻等方式检查显示器比较明显的故障。

观察时不仅要认真，而且要全面。

通常观察的内容包括：周围环境（包括电源环境、其他高功率电器、磁场状况、温/湿度环境、环境的洁净度等）以及显示器内部是否存在变形、变色、异味等异常现象，如保险管是否变黑，滤波电容有无异样，有无明显虚焊点。

通过观察，查找明显损坏的元件，可以大致判断故障的大小及范围，甚至立即找到故障点。

2.直观检查法：直观检查法是指当显示器工作出现异常时，大多数的故障现象可以从显示屏等监视器上观察到（如花屏、颜色问题等）。

检修时根据观察到的故障现象，结合用户提供的故障发生原因和过程，经分析后初步判断出可能发生故障的部位。

由于显示器的电路结构比较复杂，不同部位发生的故障可能会出现相同的故障现象，即一种故障现象可能是由多种原因引起的。

这就需要认真仔细地观察、检查和分析，然后去粗取精、去伪存真，最后找出真正的故障部位，直至排除故障。

直观检查法主要包括外部检查、内部检查和通电检查三种。

（1）外部检查：检查显示器的故障应先从外部开始，根据机器工作方式检查操作面板上的按键和开关是否正常，电源连线是否接好，视频信号线是否连接正常等。

（2）内部检查：在外部检查没有发现异常的情况下，拆开显示器外壳，检查内部电路。

观察元器件焊点、连接导线有无虚焊、脱焊、引脚有无霉断、插件是否松脱，印刷电路板电路线条有无断裂，元器件有无烧焦、爆裂或漏液现象等。

（3）通电检查：接通电源开关，观察电源指示灯是否点亮，机内有无打火、发热、焦味及冒烟现象。

3.静态电阻测量法：静态电阻测量法主要测量有无明显短路及短路元件，在加电检修之前必须排除短路元件，否则会使故障扩大，增加维修难度和成本。

-98-液晶电视显示屏常见故障分析与维修惠州市技师学院 夏 威【摘要】文章主要是针对液晶电视显示屏的常见故障分析和维修的。

本文通过具体的案列，对故障产生的原因以及如何排除故障进行详细的阐述，希望对从事液晶电视故障维修的技术人员有所帮助。

【关键词】液晶电视；显示屏；故障分析与维修液晶显示器，简称LCD。

世界上第一台液晶显示设备出现在20世纪70年代初，被称之为TN-LCD(扭曲向列)液晶显示器。

液晶是一种介于固态和液态之间的物质，是具有规则性分子排列的有机化合物，如果把它加热会呈现透明状的液体状态，把它冷却则会出现结晶颗粒的混浊固体状态。

正是由于它的这种特性，所以被称之为液晶(Liquid Crystal)。

用于液晶显示器的液晶分子结构排列类似细火柴棒，称为Nematic液晶，采用此类液晶制造的液晶显示器也就称为LCD(Liquid Crystal Display)。

液晶电视图像显示原理是在两张玻璃之间的液晶内，加入电压，通过分子排列变化及曲折变化再现画面，屏幕通过电子群的冲撞，制造画面并通过外部光线的透视反射来形成画面。

液晶电视拥有16.7百万的色彩，画面层次分明，颜色绚丽真实。

[1]液晶电视显示屏常见故障主要有“黑屏”、“白屏”、 “花屏”、等。

还有一些如裂痕、划伤等无法修复的屏故障。

本文主要从可修复的显示屏故障进行分析故障与维修。

一、液晶电视机显示屏的常见故障及检修方法(1)显示屏亮一下就不亮了，电源指示灯绿灯常亮。

这种问题一般是高压异常造成的，保护电路动作。

这种情况“斜视”液晶屏上是有显示的。

(2)显示屏黑屏，可分为背光亮和背光不亮两种情况。

如果背光不亮，而电源灯绿灯常亮，通过“斜视”液晶屏有显示图像，一般是背光源供电电路问题。

重点检查12V供电(保险丝F)和3V或5V的开关电压是否正常。

修理的思路(电源保险丝——开关控制管——电源管理IC——电源开关管——DA转换电路(储能电感,整流管)——LC升压电路(升压变压器,升压电容)——耦合电容——灯管。

液晶屏故障现象和对应解决办法总结液晶屏故障现象：花屏，白屏，暗屏，图像淡，竖条，彩色失真，偏色，网纹干扰，彩色反相，字符虚或拖尾，亮线、亮带或者是暗线等。

一)花屏1)花屏故障现象总述：屏幕有图像，但图像上覆盖有点状、片状、马赛克等干扰。

对应维修思路方向：检查信号源，逻辑板，LVDS信号，主板，屏参，液晶屏。

2)花屏故障现象：用户菜单正常，只是图像出现花屏现象。

对应维修思路：检查主板及scaler处理芯片电路,补焊芯片。

3)花屏故障现象：不定时花屏，花屏中间图像夹杂很多细小的彩点。

对应维修思路：LVDS插线接触不良。

4)花屏故障现象：反复上电后，花的条纹、色彩有变化。

对应维修思路：检查逻辑板5)花屏故障现象：反复上电后，花的条纹、色彩无变化。

对应维修思路：屏本身坏机会大。

6)花屏故障现象：图像有干扰，字符上也有干扰。

对应维修思路：逻辑板、屏信号连线、数字板信号输出电路。

7)花屏故障现象：字符正常，图像有块状、点状干扰。

YPbPr输入信号，没有干扰。

再从AV端口输入，图像出现干扰。

对应维修思路：帧存储器假焊，图像增强处理IC控制信号线断。

8)花屏故障现象：图像全部是花点状，细碎花屏，字符是正常的。

对应维修思路：故障在视频解码器电路。

因为，图像增强处理电路产生的故障是块状的，不是细碎的。

9)花屏故障现象：图像上有扭曲状或者网纹干扰。

AV试机一切正常!度对应维修思路：中放、高放电路。

10)花屏故障现象：图像规则块状花屏。

对应维修思路：主板缓存与主芯片通信不良。

11)花屏故障现象：花屏鬼影，整个屏幕有杂乱的彩色条纹。

对应维修思路：关掉图像对比度来判断.如果关掉对比度,图像缺色就说明故障点在主板的格式变换电路和LVDS连接线.反之,如果关掉对比度,图像基本正常,说明就是T-CON板的格式变换器没正常工作.逻辑板主查屏供电及芯片供电，格式变换器与帧存储器通讯，屏存储器数据损坏。

12)花屏故障现象：开机时左上方出现瞬间花屏。
