开关电源技术

开关电源功放技术的优势1.高效能：相比普通的线性功放技术，开关电源功放技术的效率更高。

普通线性功放的效率通常在30%至50%之间，而开关电源功放的效率可以达到70%至95%。

这意味着开关电源功放技术能够更有效地利用电能，减少能源浪费。

2.小体积：开关电源功放器件采用了高频开关器件，可以实现更小尺寸和轻量化的设计。

相比传统功放器件，开关电源功放器件可以在相同功率输出的情况下，体积更小，更便于安装和携带。

3.低噪音：开关电源功放器件的工作频率高，可以避免低频噪音的产生。

这使得开关电源功放器件在音频和音响设备中具有更低的噪音水平，提供更清晰、更真实的音频输出。

4.更大的带宽：开关电源功放技术可以实现更大的频率响应范围和带宽。

这意味着开关电源功放器件可以更好地保留音频信号的细节和动态范围，使音频输出更加精确和真实。

5.可靠性高：开关电源功放器件具有较高的可靠性和稳定性。

开关电源功放器件的工作温度相对较低，可以减少故障的风险。

此外，开关电源功放器件也更容易进行故障诊断和维修。

6.功率输出高：开关电源功放技术可以实现高功率输出。

这使得开关电源功放器件在需要较高功率的应用中表现出色，比如音响设备、汽车音响系统等。

7.高可控性：开关电源功放器件具有更高的可控性。

通过调整开关频率和占空比，可以精确地控制功放输出的幅度和频率特性。

这使得开关电源功放器件适用于各种应用场景，可以满足不同的需求。

综上所述，开关电源功放技术具有高效能、小体积、低噪音、更大的带宽、可靠性高、功率输出高和高可控性等诸多优势。

这些特点使得开关电源功放技术在音频、音响和其他功放应用中得到广泛应用，并且在未来的发展中有着更大的潜力。

开关电源有哪些技术指标？开关电源的性能指标可分为输入、输出、保护、显示和指示功能、系统功能、电气绝缘和电磁兼容等：1.开关电源的电气性能指标。

①输入特性：输入电压类型及电压范围，电网频率，谐波失真。

②输出特性：额定输出电压，额定输出电流，稳压精度（电压调整率和负载调整率），瞬态响应，输出纹波电压及纹波电流，输出噪声电压。

③电气绝缘。

开关电源的电气绝缘是安全指标中的重要内容，出厂的开关电源必须经过电气绝缘试验，才能够投入市场使用。

交流输入端对直流输出端的电气绝缘测试、漏电流测试。

④控制方式及控制功能：电压型控制方式，电流型控制方式，外部关断功能，远程遥控功能，数控功能。

⑤保护功能：开关电源必须有完善的保护措施，常有的保护是过流保护、短路保护、过压保护、放反接的极性保护和过热保护等。

必要时还可增加输入、输出电压及电流监视器，保护继电器，报警器，自动/手动复位电路等。

有条件的还应对样机进行电磁兼容性试验。

2.机械性能指标。

体积、重量等。

3.环境工作条件。

环境温度、存储温度、相对湿度、高度、散热条件（自然冷却、风扇冷却）等。

4.可靠性指标。

可靠性指标通常用平均故障间隔时间（Mean Time Between Failures,MTBF）来表示。

MTBF一般应大于100000小时。

开关电源中的输入、输出、保护、电气绝缘和电磁兼容是电源的基本要求，显示和指示功能、系统功能是通信的特殊要求。

在一般电源规范中，还有电源工作的环境条件、结构尺寸和质量等，由此决定电源的冷却和结构设计以及元器件的选择。

电源设计者必须充分研究以上条件，设计过程自始至终贯彻技术规范，并且充分考虑研制的开关电源的生产成本和制造方法，所设计的开关电源才能获得成功。

因此，产品设计不同于理论研究，这里电路先进是远远不够的。

产品应当采用成熟的先进电路技术，最低的生产成本，包括器件、制造、结构、劳动力、设备等，直至维护成本，同时要达到最高的可靠性。

开关电源技术与设计pdf开关电源技术与设计一直是电子工程师需要掌握的核心技术之一。

在电源电子学中，开关电源是一种将直流电变成所需电压的电路，广泛应用于计算机、通信、工业控制、家用电器等领域。

本文将对开关电源技术与设计进行简要介绍。

一、开关电源技术简介开关电源技术是利用开关管的导通和截止来改变电路的导通状态，通过变换电路元器件的电容、电感和电阻等特性来实现所需电流与电压变化的电路技术。

开关电源技术的最大特点是具有高效率、小体积、高可靠性和灵活性等优势。

二、开关电源设计要点1.开关管的选择：开关管是开关电源设计的核心元器件，选择适合的开关管能够使开关电源的效率和可靠性得到保证。

同时需要充分考虑开关管的耐压、导通电阻和开关速度等因素。

2.输出滤波电路：开关电源输出会产生噪声和干扰信号，需要通过输出滤波电路来减小这些干扰。

常见的输出滤波电路包括低通滤波器和Pi 型滤波器。

3.稳压控制电路：开关电源需要稳定的电压输出，需要通过稳压控制电路来实现。

常见的稳压控制电路包括线性稳压器和开关稳压器。

4.过流过压保护电路：在电路工作过程中，可能会出现过流或过压现象，需要具备相应的保护电路来避免由此带来的危险。

常见的过流过压保护电路包括电流保护器和限流电路。

5.开关电源的散热设计：由于开关电源功率密度较高，会产生大量的热量，需要通过散热设计来保证电路正常运行。

常见的散热设计包括散热器的选择和散热片的设计。

三、开关电源常见故障及排除方法1.输出电压不稳定：可以检查稳压控制电路是否正常，输出滤波电路是否失效。

2.开关管损坏：检查开关管的选型是否合适，开关管的驱动电路是否正常。

3.电路启动不正常：可以检查开关管是否导通，控制电路是否启动。

四、开关电源的未来发展趋势随着新能源、智能家居、工业自动化等领域的不断拓展，开关电源将会以更高效、更小型、更智能的形式得到广泛应用。

在新材料、新工艺的技术驱动下，开关电源的未来发展趋势将会更加多样化和创新化。

开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。

它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。

在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。

2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。

（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。

二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。

（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。

（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。

2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。

（2）电压和电流等级：确保开关器件能承受最大电压和电流。

（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。

（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。

3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。

（2）精度：提高控制电路的采样精度，降低输出电压的波动。

（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。

三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。

3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。

4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。

5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。

开关电源技术与典型应用
开关电源技术是一种通过开关元件（如晶体管或MOSFET）
周期性地开关来实现能量转换的技术。

它主要使用高频开关来实现电源的高效率转换，使电能以低电压、高电流的形式供应给负载。

典型的应用包括：
1. 计算机和服务器电源：开关电源可以提供高效率的直流电压给计算机和服务器，使其能够正常运行。

同时，开关电源的小体积和低噪声特性也符合计算机和服务器的需求。

2. 通信设备电源：开关电源可为通信设备提供稳定的电源，使其能够正常通信。

在移动通信设备如手机和无线路由器中，开关电源的小尺寸和高效率对于延长电池寿命非常重要。

3. 工业设备电源：开关电源广泛应用于工业自动化领域，如机床、电焊机、工业机器人等。

开关电源具有高效率和可靠性，能够满足工业设备对电源的高要求。

4. LED照明电源：开关电源可驱动LED照明设备，通过调整
开关频率和占空比来控制LED的亮度。

开关电源还可以提供
高功率因素校正和电流稳定性，提高LED照明的效果和寿命。

5. 高速电源：开关电源可用于提供高速开关的电源，如高速列车、高速电梯等。

开关电源可以快速响应负载变化，提供稳定的电源给要求高速响应的设备。

总的来说，开关电源技术的优点包括高效率、小尺寸、低噪声，适用于各种不同的应用领域。

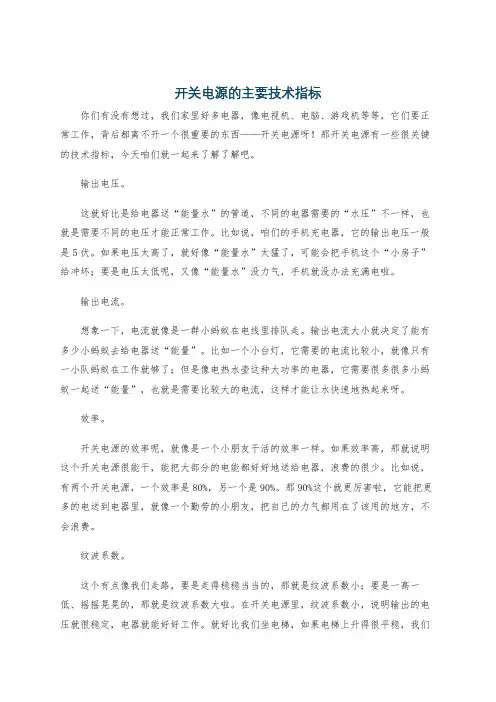

开关电源的主要技术指标你们有没有想过，我们家里好多电器，像电视机、电脑、游戏机等等，它们要正常工作，背后都离不开一个很重要的东西——开关电源呀！那开关电源有一些很关键的技术指标，今天咱们就一起来了解了解吧。

输出电压。

这就好比是给电器送“能量水”的管道，不同的电器需要的“水压”不一样，也就是需要不同的电压才能正常工作。

比如说，咱们的手机充电器，它的输出电压一般是5伏。

如果电压太高了，就好像“能量水”太猛了，可能会把手机这个“小房子”给冲坏；要是电压太低呢，又像“能量水”没力气，手机就没办法充满电啦。

输出电流。

想象一下，电流就像是一群小蚂蚁在电线里排队走。

输出电流大小就决定了能有多少小蚂蚁去给电器送“能量”。

比如一个小台灯，它需要的电流比较小，就像只有一小队蚂蚁在工作就够了；但是像电热水壶这种大功率的电器，它需要很多很多小蚂蚁一起送“能量”，也就是需要比较大的电流，这样才能让水快速地热起来呀。

效率。

开关电源的效率呢，就像是一个小朋友干活的效率一样。

如果效率高，那就说明这个开关电源很能干，能把大部分的电能都好好地送给电器，浪费的很少。

比如说，有两个开关电源，一个效率是80%，另一个是90%。

那90%这个就更厉害啦，它能把更多的电送到电器里，就像一个勤劳的小朋友，把自己的力气都用在了该用的地方，不会浪费。

纹波系数。

这个有点像我们走路，要是走得稳稳当当的，那就是纹波系数小；要是一高一低、摇摇晃晃的，那就是纹波系数大啦。

在开关电源里，纹波系数小，说明输出的电压就很稳定，电器就能好好工作。

就好比我们坐电梯，如果电梯上升得很平稳，我们就会觉得很舒服；要是一会儿快一会儿慢，那就会让人心里有点害怕啦。

电器也是一样的，稳定的电压才能让它们“安心”工作哟。

开关电源技术参数随着科学技术的发展，尤其是计算机、通信和航空事业的迅速发展，人们对各种仪器设备的体积、重量、效率要求是越来越高。

这就为体积小、重量轻、效率高的开关稳压电源提供广阔的发展空间。

下面我们给出开关电源的主要技术参数，客户选用产品时应参阅相应产品的技术规格书。

一.主要技术参数1、交流输入电压范围：85-132VAC,176-265VAC或85-265VAC2、输入频率范围：47-63Hz3、直流输入电压范围:9-28VDC.18-36VDC.36-72VDC、85-176VDC.200-400VDC.4、输出电压：DC2.5-240V5、输出功率：2.5W-4KW6、效率：＞75%（典型值）7、线性调整率:≤0.5%8、负载调整率：≤1%9、纹牵扯噪声：≤l%V o10、输出保持时间:20ms（220VAC,典型值）11、启动时间：12、温度系数：＜±0.03%/。

C13、输出电压调整范围：±10%（主路）14、输出过载保护：105%-150%15、输出过压保护：115%-150%16、耐压:输入-输出3KVAC∕Inin(1.5KVAC∕min),输入一地1.5KVAC∕min.输出一地0.5KVDC∕min17、绝缘阻抗：2100M。

(500VDC)18、工作环境温度：0-45o C.-10o C-60o C.-25o C-60o C.-25o C-75o C19、安全标准:符合GB4943,U1.1950,EN60950,CE,CCC等安全规范20、EMC标准：符合EN55022C1.ASSB,FCCPar115,EN6100021.寿命：可以在45。

C的环境温度下，满载工作一年以上。

开关电源的技术现状及失效分析开关电源是一种将输入电能转换为直流电能的电源装置，主要由开关管、变压器、电感器、电容器和控制电路等组成。

它具有体积小、效率高、可靠性好等优点，在现代电子设备中得到广泛应用。

本文将对开关电源的技术现状以及可能出现的故障进行分析。

一、开关电源的技术现状1.高频化：随着电子设备的发展，对开关电源的功率密度和效率提出了更高的要求。

为了满足这些需求，开关电源正朝着高频化方向发展。

高频开关电源可以减小变压器和电感器的体积，提高系统的功率密度和效率。

2.小型化：开关电源的体积越小越好，尤其对于便携式设备而言。

因此，研究人员在开关电源的设计中提出了很多小型化的技术，如采用表面贴装技术、集成电路技术等。

3.高效率：提高开关电源的效率可以减小功耗，提高使用寿命。

目前，很多高效率的开关电源方案被提出，如零电压开关(ZVS)和零电流开关(ZCS)技术等。

4.多功能集成：现代电子设备要求开关电源具备多种功能，如过压保护、过流保护、短路保护等。

因此，开关电源的设计需要考虑这些功能的集成，以提高系统的安全性和可靠性。

二、开关电源的失效分析1.元器件失效：在开关电源中，元器件的失效是常见的故障之一、主要包括开关管的损坏、变压器的短路、电容器的老化等。

这些故障可能导致开关电源无法正常工作或者导致输出电压波动。

2.过载、过压保护失效：开关电源的过载和过压保护是保证设备的安全运行的重要功能。

如果这些保护功能失效，开关电源就容易超负荷工作或者输出过高的电压，从而损坏设备或者威胁人身安全。

3.温度过高：开关电源在长时间高负载工作时，可能会产生较高的温度。

如果散热设计不良或者散热器失效，开关电源的温度可能会过高，导致元器件的老化、损坏或者短路。

4.控制电路故障：开关电源的工作需要控制电路的精确控制，如果控制电路失效，开关电源可能无法正常工作或者无法正确控制输出电压。

综上所述，开关电源作为一种重要的电源装置，在现代电子设备中得到广泛应用。

高频开关电源系统的主要技术参数
1.输入电压范围：高频开关电源系统通常需要输入直流电压或交流电压。

输入电压范围决定了电源系统的适用范围。

一般来说，输入电压范围是根据具体的应用需求来确定的，比如直流电压范围一般为12V、24V、48V等，交流电压范围一般为100V、220V、380V等。

2.输出电压范围：高频开关电源系统可以根据实际需求提供不同输出电压。

输出电压范围由电源系统的设计和组成元件决定。

一般来说，输出电压范围可以从几伏特到几千伏特不等。

3.输出功率：输出功率是指高频开关电源系统在工作状态下能够提供的最大功率。

输出功率的大小通常由应用需求来确定。

一般来说，输出功率可以从几瓦到几千瓦不等。

4.转换效率：转换效率是指高频开关电源系统将输入电能转换为输出电能的效率。

转换效率越高，系统的能量损耗就越少，效率也越高。

一般来说，高频开关电源系统的转换效率可以达到90%以上。

5.纹波和噪声：纹波和噪声是指高频开关电源系统输出电压中的波动和噪声。

纹波和噪声对于一些应用来说非常重要，比如在精密仪器和通信设备中，需要较低的纹波和噪声水平。

6.绝缘电阻：绝缘电阻是指高频开关电源系统的输入和输出之间的绝缘能力。

绝缘电阻决定了系统的安全性能。

一般来说，绝缘电阻应满足相关的国际和行业标准要求。

7.工作温度范围：工作温度范围是指高频开关电源系统能够正常工作的温度范围。

一般来说，高频开关电源系统的工作温度范围根据具体的应用需求来确定。
