稳压电源的研究方案毕业设计论文摘要：稳压电源是一种能够为电子设备提供稳定直流电压的电源装置。
本论文针对稳压电源的设计及优化问题进行研究，探讨不同的稳压电源拓扑结构、控制策略和性能评估方法，并通过实验验证其稳定性和效果。
通过对比分析，旨在寻找一种最优的稳压电源设计及控制方案。
第一章引言稳压电源是现代电子设备中必不可少的一部分，其稳定性对设备正常运行和保护器件起着至关重要的作用。
然而，由于电网的电压波动和负载的变化，稳压电源的设计和控制面临着一系列的挑战。
为了满足不同领域的需求，如通信、工业、医疗等，研究和设计一种高效、可靠的稳压电源是非常重要的。
第二章稳压电源的基本概念与拓扑结构本章将介绍稳压电源的基本概念和设计要求，并详细介绍常见的稳压电源拓扑结构，包括线性稳压器、开关稳压器和混合稳压器。
此外，还会对这些稳压电源拓扑结构的优缺点进行评估和比较。
第三章稳压电源的控制策略本章将重点讨论稳压电源的控制策略。
包括传统的PID控制器、模糊控制和神经网络控制等方法。
此外，还会讨论适用于不同情况下的最优控制策略，并通过仿真实验进行评估。
最后，会对比分析各控制策略的优缺点。
第四章稳压电源的性能评估方法本章将介绍稳压电源性能评估的常用方法，包括稳定性分析、输出纹波和效率评估等。
通过对不同稳压电源拓扑结构和控制策略进行性能评估，可以找到最优的稳压电源设计方案。
第五章实验设计及结果分析本章将介绍实验的设计及结果分析。
通过在实际的稳压电源上进行不同控制策略的实验，评估各种方案的性能和稳定性。
通过对比分析实验结果，验证理论与实践的一致性，并提出可能的优化方案和改进策略。
第六章结论与展望本章将对本文的研究工作进行总结，并提出未来的研究展望。
本论文通过研究稳压电源的拓扑结构、控制策略和性能评估方法，致力于寻找一种最优的稳压电源设计方案。
未来的研究可以进一步优化现有的方案，并探索新的稳压电源技术。
学号毕业设计（2016届本科）题目：0-30V可调直流稳压电源设计学院：专业：作者姓名：指导教师：职称：完成日期：年月日二○一六年五月目录摘要1Abstract2第1章绪论31.1 论文研究背景与意义31.2 国内外研究31.3发展趋势41.4 主要内容4第2章硬件设计42.1 主电路设计52.2 整流、滤波、稳压电路设计52.3主电路元器件的选择9本章小结10第3章控制电路设计103.1 LM317芯片及应用电路103.2 控制电路元器件的选择113.3 单片机AT89C51简介123.4芯片方案选择143.5 控制电路图163.6 四位共阳极数码管173.7 S8050三极管作用173.8 采样电路183.9 辅助电源电路19本章小结20第4章软件系统设计及仿真214.1 程序流程图224.2程序234.3仿真结果29本章小结30总结31致谢32 参考文献33 附录34摘要本文设计了一种基于AT89C51单片机为核心控制器的数控直流稳压电源，该电源主要由辅助电源、显示电路、控制电路、数模转换电路、稳压电路和模数转换电路六部分组成。
该系统以AT89C51单片机为控制单元，以数模转换芯片DAC0832输出参考电压，以模数转换芯片TLC1534对釆样值进行转换为数字信号。
辅助电源提供各个芯片、数码管和放大器所需工作电压，显示电路用于显示电源输出电压的大小，输出电压值可通过按键对其进行步进控制（±0.1V)，并且在按键长时间按下的时候能连续增加或减小。
关键词：数控直流稳压电源；AT89C51；D/A转换AbstractIn this paper, the design of a based on AT89C51 microcontroller as the core controller of NC DC regulated power supply, the power supply mainly by auxiliary power supply, display circuit, control circuit, digital to analog conversion circuit, a voltage stabilizing circuit and analog digital conversion circuit of six parts composition. The system takes the AT89C51 single chip as the control unit, and the digital analog converter chip DAC0832 output reference voltage, and the sampling value is converted to digital signal by the analog digital conversion chip TLC1534. Auxiliary power supply to provide each chip, digital tube and amplifier working voltage, display circuit is used to display the size of the output voltage and the output voltage value can be through the buttons on the step control (+ 0.1V), and in the button for a long time pressed can increase or decrease.Keywords: NC DC regulated power supply; AT89C51; D/A conversion第1章绪论1.1 论文研究背景与意义随着电子技术的发展，电子设备在人们的生活和生产中的地位也越来越重要，许多的电子设备对所需的电源也提出了更高的要求。
浅谈直流稳压电源电路设计随着科技的发展，信息时代的进步，电子产品的应用越来越广泛，电子产品应用的同时需要直流稳压电源对这些电子产品进行充电，因此直流稳压电源的发展乃至成熟是信息发展的必然趋势。
本文主要阐述了直流稳压电源的设计过程，论述了直流稳压电源的发展历史和现状，简述了电路实际设计过程，完成了直流稳压电源电路的设计工作，对其应用做了总结。
标签：直流稳压电源;电路设计;工作原理一、直流稳压电源的发展历史、现状和设计背景从二十世纪60年代中期到了90年代以来，以电子为核心的电源产业进入快速发展时期，数据通讯和电信行业的技术更新推动电源行业向智能化方向发展。
电源的控制方式经过模拟控制、模数混合控制向数字控制阶段转变。
数字控制的优点是标定更的量，芯片价格也比较低，相对模数混合控制其对电压电流的检测更精确，实现较高精度的较正和快速灵活的控制。
1919年之后，我国相对发达国家，在电源行业方面存在不足和差距。
电源产品的开发投入、生产规模、工艺水平、先进检测设备、智能化、可靠性和持续创新等方面都存在差距，很多先进的电源设备国内不能生产，主要依赖于进口。
2018年直流稳压电源现状分析报告看出，国内直流稳压电源行业正处于发展时期，并且不断发展成熟起来。
二、电路设计实验设备及器件所谓巧妇难为无米之炊，电路设计同样需要必要的实验设施和工具，而实验条件的好坏和选择工具的正确与否是设计的关键和前提。
下面具体阐释设计思路中所需要的实验条件、实验工具和必要的实验材料：1.电路所需实验设备、实验工具和仪表。
本次设计的完成需要在专业的电子试验台上进行，需要的实验仪器和实验工具如下：示波器、万用表、变压器（12v）、电烙铁、钳子和镊子等，另外需要若干焊锡和连接线。
2.电路所需元器件清单。
元器件清单如下：三、电路设计思路直流稳压电源又称为直流稳压器，其作用就是将交流电转化成相应用电器所需要的稳定电压的直流电。
其关键是输出直流电压的稳定性，所以设计电路的着眼点就是电路转化的稳定性。
![直流稳压电源与漏电保护装置毕业设计论文[管理资料]](https://img.taocdn.com/s1/m/17b0d59e58fafab068dc029b.png)

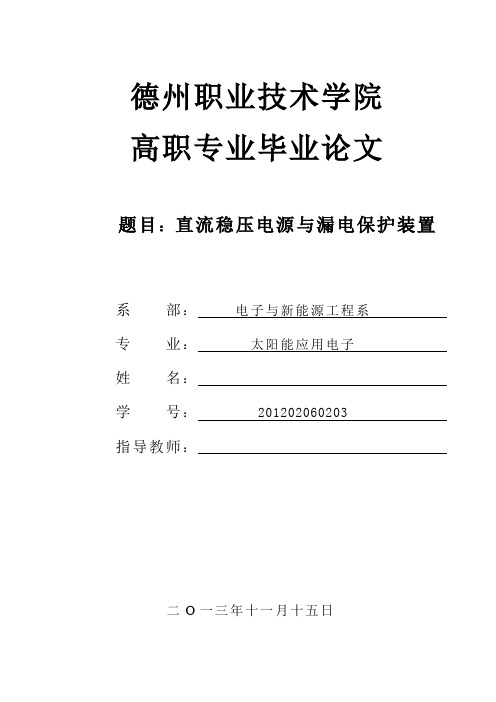

德州职业技术学院高职专业毕业论文题目：直流稳压电源与漏电保护装置系部：电子与新能源工程系专业：太阳能应用电子姓名：学号： 201202060203 指导教师：二O一三年十一月十五日摘要直流稳压电源由于具有体积小、效率高、重量轻的特点，近年来飞速发展。
直流稳压电源高频化是其发展的方向，高频化使开关电源小型化，并使直流稳压电源进入更广泛的应用领域，别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。
同样，漏电保护器对家庭用电有很好的保护作用，避免因电路中的电流过大而使电路中的负载损坏。
为用电提供了安全的保障。
本直流稳压电源及漏电保护，由LM388K组成的稳压电路与继电器组成的漏电保护装置共同组成，在漏电保护装置中利用单片机AT89C52与ADC0809检测电路中的漏电电流，从而控制继电器动作，同时控制液晶LCD1602显示电路的输出功率。
关键字: LM388k 单片机AT89C52 ADC0809 继电器液晶LCD1602Ab stract:Dc regulated pow er supply w ith the characteristics of small volume, high efficiency, light w eight, rapid development in recent years. Dc voltageHigh frequency pow er supply is its development direction, high frequency, the miniaturization of switch power supply, dc regulated pow er supply and to enter into a wider range of applications, especially in the field of high and new technology application, promoted the high-tech products of miniaturization, light change.Also, the leakage protector for households have very good protection effect, avoid the damage of the load current in the circuit and make the circuit. To provide securit y guarantee.The dc regulated power supply and electric leakage protection, composed of LM388K regulating circuit and the relay composed of leakage protection device, in the electric leakage protection device with AT89C52 microcontroller ADC0809 detecting leakage current inthe circuit, so as to control relay action, to control the output pow er of LCD LCD1602 display circuit.Key words: LM388K, single chip microcomputer AT89C52, ADC0809, relay, LCD1602目录第一章系统方案 (5) (5)任务 (5)基本要求 (5) (6)直流稳压电源方案设计 (6)漏电保护器方案设计 (7)显示模块方案设计 (7)第二章主要元器件及其资料 (8)电源电路的主要元器件资料 (8)控制部分的芯片（AT89C52）资料 (8)检测部分的芯片（ADC0809）资料 (9)显示模块芯片资料 (11)漏电关断模块（继电器）资料 (12)第三章理论分析与计算 (14)稳压电源分析计算 (14)显示模块分析 (15)漏电检测分析计算 (15)关断保护分析计算 (15)第四章硬件电路设计 (17) (17)工作流程图 (18)第五章利用软件检测应用 (19)第六章测试方案与测试结果 (20) (20)测试数据 (20)测试结果分析 (20)总结 (21)致谢 (22)参考文献 (23)附件1 (24)附件2 (26)第一章系统方案任务设计并制作一台线性直流稳压电源和一个漏电保护装置，电路连接如图1 示。
![毕业设计(论文)-数字显示连续可调直流稳压电源的设计[管理资料]](https://img.taocdn.com/s1/m/88fd42e9227916888586d710.png)
黑龙江科技学院机械电子工程系本科毕业设计（论文）题目数字显示连续可调直流稳压电源的设计专业班级学号学生姓名指导教师设计所在单位年月数字显示连续可调直流稳压电源的设计摘要：随着科技的发展，电气、电子设备已经广泛的应用于日常、科研、学习等各个方面。
电源已经成为电气和电子设备中必不可少的能源供应部件，对电源的研究和开发已经成为新技术、新设备开发的重要环节，在推动科技发展中起着重要作用。
本文介绍了一种数字显示连续可调直流稳压电源的设计方案，此方案应用7824及7924芯片组成稳压电源的电源模块，用ICL7107芯片组成了数显模块，最终通过两个模块的连接实现连续可调直流稳压功能。
同时，本文还对电源模块和数显模块的基本原理，参数计算和性能指标等进行了分析讲解。
这种电源价格便宜，电路简单，并且可通过旋钮在-24V~24V范围内调节电压，使用方便、安全、稳定性高。
关键词：稳压电源 A/D转换器电源模块稳压模块The design of digital demonstration continuously adjustable DCpower supplyAbstract: With the development of science and technology, electrical, electronic equipment has been widely used in all aspects of day-to-day, scientific research, all aspects of learning and so on. Power has become the essential components of energy supply in electrical and electronic equipment the research and development for power has become important in new technology, new equipment, it plays an important role in promoting the development of science and technology.This article introduces one kind of digital demonstration continuously adjustable DC power supply’s design proposal. This plan applies 7824 and 7924 chip composition DC power supply’s power source module and has composed the number obviously module with the ICL7107 chip, finally realizes continuously the adjustable DC constant voltage function through two module’s connections. At the same time, this article also to the power source module and the number obviously module’s basic principle, the parameter computation and the performance index and so on has carried on the analysis explanation.This kind of power source price is cheap, the electric circuit is simple, and may adjust the voltage through the knob in the 24V~-24V scope, and it is easy to operate, security, the stability are high.Key words: stabilized voltage supply A/D converter power module digital display module目录第一章绪论 (1) (1) (1) (1) (2) (3)第二章电源总体方案确定 (5) (5) (5) (5) (6) (7) (7) (7) (7) (8)第三章电源模块的设计 (9)三端稳压器的工作原理 (9) (9)。
![毕业设计(论文)-大功率直流稳压电源的设计[管理资料]](https://img.taocdn.com/s1/m/3d9f62f102020740bf1e9ba8.png)
南京信息职业技术学院毕业论文作者学号系部电子信息工程系专业电子信息工程技术题目大功率直流稳压电源的设计指导教师评阅教师完成时间：2010 年05 月10 日毕业论文中文摘要毕业论文外文摘要目录1引言 (5)2概述 (5) (5) (6) (6) (7)3电源硬件系统设计 (7) (7) (8) (9) (9) (10) (13) (13) (13) (14) (15)4参数计算 (15) (15) (16) (18) (18)5辅助电路 (20) (20) (20) (21)6单片机控制系统的设计 (22) (22) (23)结论 (26)致谢 (27)参考文献 (27)附录A 电路图 (28)1引言自70年代末以来，国外迅速发展功率场效应晶闸管（Power MOSFET）,绝缘门级双级性晶闸管（IGBT）和MOS栅控晶闸管（MCT）等新型功率开关器件，由于这些新型器件具有开关频率高，器件自身的功率损耗小，因而转换效率高，电路结构简单等优点，在加热电源领域中，正在得到广泛的应用。
其中IGBT器件，其输出管压降低，一般在3V以下，器件本身的功耗小，具有晶闸管的优点，适合于大电流工作，其控制端采用了场效应管的技术，驱动非常小，适应于高速开关，且没有二次击穿的问题，工作比较安全，因此属于目前国际上有限发展的大功率开关器件。
国外器件制造厂商推出了一系列大功率IGBT模块，其最大单管电流已达到1000A以上，耐压可达到1200V（有的可达到1400V），开关时间在600ns以下。
其实际工作频率可达到50KHz，功率较小时可达到100KHz，因此是极有前途的功率开关器件。
但是，上述这些新型功率开关器件也存在一些弱点，如电压与电流的过载能力弱，当工作参数超过其安全范围是，非常容易损坏。
因此给电路结构的设计与制造提出了新的要求，并且需要快速而有效的保护措施。
由于IGBT逆变器的逆变频率高，节能效果好，在各种电源中均有重要的应用。
万博科技职业学院毕业设计（论文）报告系别专业年级学制学号姓名目录1、摘要 32、系统功能 53、方案论证与比较 53.1、稳压电源的分类 53.2、稳压电源部分方案 6方案一：简单的并联型稳压电源 6方案二：串联型稳压电源 6方案三：输出可调的开关电源 73.3、三端集成稳压芯片 7方案一:采用LM317器电源可调式三端稳压 7方案二: 采用7805三端稳压器电源 83.4、数字显示部分 (8)方案一：用Atmage16实现模数转换 8方案二：采用三位半A/D转换器ICL7107 84、系统硬件设计 81、电路原理 82、硬件模块分析 92.1、ATmage16单片机模块 92.2、L6203驱动模块 112.3、5V系统电源模块 132.4 、1602液晶显示模块 142.5输出电压采集反馈电路模块 155、系统的软件设计 155.1、程序设计 155.2、程序流程图 166、结束语 167、参考文献 171、摘要电源技术尤其是数控电源技术是一门实践性很强的工程技术，服务于各行各业。
电力电子技术是电能的最佳应用技术之一。
当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。
随着计算机和通讯技术发展而来的现代信息技术革命，给电力电子技术提供了广阔的发展前景，同时也给电源提出了更高的要求。
随着数控电源在电子装置中的普遍使用，普通电源在工作时产生的误差，会影响整个系统的精确度。
电源在使用时会造成很多不良后果，世界各国纷纷对电源产品提出了不同要求并制定了一系列的产品精度标准。
只有满足产品标准，才能够进入市场。
随着经济全球化的发展，满足国际标准的产品才能获得进出的通行证。
数控电源是从80年代才真正的发展起来的，期间系统的电力电子理论开始建立。
这些理论为其后来的发展提供了一个良好的基础。
在以后的一段时间里，数控电源技术有了长足的发展。
但其产品存在数控程度达不到要求、分辨率不高、功率密度比较低、可靠性较差的缺点。
基于FPGA的程控稳压电源设计学院名称：专业：班级：姓名：指导教师姓名：指导教师职称：2012年6 月基于FPGA的程控稳压电源设计摘要：直流稳压源是一种常见的电子仪器，其广泛应用于实验教学和科学研究等领域。
本设计提出了一个基于FPGA的程控稳压电源的方案。
通过按键向FPGA输入信号，FPGA 得到“十位”和“各位”计数脉冲信号，通过计数器模块计数，内部计数器的信号一路送给外部显示电路来显示当前的电压值，另一路经过D/A转换器（DAC0832）输出模拟量，再经过运算放大器隔离放大，控制输出功率管的基极，随着功率管基极电压的变化而输出不同的电压，同时实现双路输出。
实际测试结果表明，本系统具有易调节，高可靠性，操作方便，电压稳定度高，其输出电压采用了数字显示的特点。
关键词：直流稳压电源；程控电源；FPGA；VHDLThe program-controlled power supply design based on FPGAAbstract:DC source is a kind of common electronic instrument, it is widely applied in the experimental teaching and scientific research. This project is to design a FPGA based programmable power supply. The key to the system through the FPGA input signal, FPGA is" ten" and" you" counting pulse signal, the counter module count, internal counter signal path to an external display circuit to display the current voltage value, via a D/A converter ( DAC0832) output analog quantity, then pass through an operational amplifier isolation amplifier, to control the output power pipe base, with the power transistor base-emitter voltage change and different voltage output, while achieving dual output. The actual test results show that, the system has easy adjustment, high reliability, convenient operation, high voltage stability, the output voltage by the digital display characteristics.Keywords: DC power supply；programmable power supply; FPGA; VHDL目录前言 (1)第1章程控直流稳压电源设计原理 (2)1.1直流稳压电源基本原理 (2)1.2程控电源的基本原理 (4)1.3基于FPGA的电源的基本原理 (6)第2章硬件电路设计 (7)2.1按键电路 (7)2.2显示电路 (7)2.3 DAC0832转换电路 (8)2.4 FPGA电路 (9)2.4.1供电电源部分 (9)2.4.2 I/O电压、内核电压供电连接部分 (9)2.4.3 时钟信号部分 (10)2.4.4 EP2C5T144芯片部分 (10)2.4.5 配置芯片部分 (11)第3章系统软件设计 (12)3.1系统软件整体设计 (12)3.2软件模块设计 (12)3.2.1分频器模块设计 (12)3.2.2键盘输入模块设计 (15)3.2.3 100进制计数器模块设计 (17)3.2.4 数据选择器模块设计 (19)3.3.5位码选择器模块设计 (20)3.2.6驱动共阴极数码管七段译码器模块设计 (21)3.2.6二-十进制译码器模块设计 (22)3.2.7层次化设计 (23)第4章系统运行与调试 (27)4.1系统运行过程 (27)4.2测试结果 (30)结束语 (33)参考文献 (34)致谢 (36)附录1 硬件实物图 (37)附录2 硬件电路图 (38)附录3 元器件清单 (40)附录4 程序代码 (41)前言电源技术尤其是数控电源技术是一门实践性很强的工程技术，被广泛的应用于电子产品生产线、实验室、工业控制和信息通讯等领域。
摘要本文主要论述了直流稳压电源的设计原理和实现方法。
直流稳压电源由变压器、整流电路、滤波电路和稳压电路四部分构成。
本次设计选用了串联稳压电源。
稳压电路部分采用了继承三段稳压芯片LM317M以及W7912。
通过接滑动变阻器从而实现了电压的可调。
我们又采用7805、7905输出正负5V的电源作为数字电压表的工作原理。
数字电压表部分采用常见的数字集成电路ICL7107,它不仅结构简单，而且测量精度高，能够满足设计要求。
关键词：直流稳压电源 LM317M 7805、7905 ICL7107沈阳理工大学课程设计论文目录引言 ............................................... 错误！未定义书签。
1 基本电路原理分析 ................................ 错误！未定义书签。
1.1 整体电路框图............................... 错误！未定义书签。
1.2 电路原理分析............................... 错误！未定义书签。
2 实验电路与元件参数选择 .......................... 错误！未定义书签。
2.1 实验电路................................... 错误！未定义书签。
2.2 元件介绍................................... 错误！未定义书签。
2.3 原件参数计算与选择......................... 错误！未定义书签。
3 电路仿真与分析 ................................... 错误！未定义书签。
3.1 电路仿真.................................... 错误！未定义书签。
3.2电路分析 .................................... 错误！未定义书签。
毕业设计（论文）直流稳压电源设计系别：电子信息工程系班级：2012姓名：吴鹏辅导老师：静摘要在各种电子实验中，电源是最基本的需要。
设计出一种高精度的可调输出的电源不但能满足不同电子实验的要求，而且能满足在同一实验中需要使用不同的电压值来测试的要求。
本文设计了一种高精度程控稳压电源。
该电源的功能由硬件和软件两方面来实现。
硬件方面包括变压器、整流电路、滤波电路、稳压电路、反馈电路、保护电路、程控电路、显示电路以及支持单片机运行的复位和时钟电路。
市电220V电压通过变压器流入系统，经过整流、滤波后变成近似的直流电压，再经过稳压部分稳压后获得稳定的直流输出。
稳压部分由达林顿管作为调整管，由运放作为反馈取样之后的放大电路，利用放大电路来提高调整管的反应灵敏度电压稳定性。
软件方面，使用单片机语言编程，控制程控部分，即：单片机，D/A、A/D部分。
该部分作用是控制稳压电路部分的基准电压的输出与调整，同时实现高精度的输出，并且控制数码管显示输出电压。
整个电路的设计就是在综合考虑各个模块现有的电路的基础上，选择最佳电路来实现设计目标的。
关键词直流稳定电源；整流；滤波；程控；D/A；A/D目录摘要 (I)Abstract (II)第1章绪论 (1)1.1课题背景 (1)1.2电源技术的发展趋势 (1)1.3电源技术存在的问题 (2)第2章稳压电源整体设计 (3)2.1整流电路 (3)2.1.1单相半波整流电路 (3)2.1.2单向全波整流电路 (4)2.1.3桥式整流电路 (4)2.2 滤波电路 (5)2.2.1电容滤波电路 (6)2.2.2电感滤波器 (7)2.3稳压电路 (8)2.3.1稳压电路的指标 (8)2.3.2稳压管基本应用电路 (9)2.3.3串联反馈型晶体管稳压电路 (10)第3章硬件部分外围电路设计 (15)3.1程控部分 (15)3.1.18051单片机 (15)3.1.2D/A和A/D芯片 (15)3.1.3单片机外围电路 (17)3.2数码管显示电路 (18)3.3按键电路 (19)3.4保护电路 (19)3.4.1用稳压管保护 (19)3.4.2二极管组成得过流保护电路 (20)第4章系统软件设计 (21)41系统核心指令系统 (21)4.2软件系统流程 (21)第5章实验设计中的不足 (25)结论 (26)参考文献 (27)附录1 (28)附录2 (29)附录3 (30)致谢 (31)第1章绪论1.1 课题背景电子设备都需要良好稳定的电源，而外部提供的能源大多数为交流电源，电源设备担负着把交流电源转换为电子设备所需的各种类别直流电源的任务，转换后的直流电源应具有良好的稳定性，当电网或负载变化时，它能保持稳定的输出电压，并具有较低的纹波。
模拟电路课程设计报告设计课题：直流稳压电源设计学生姓名：学号：指导教师：设计时间：直流稳压电源设计一、设计任务与要求1．输出电压可调：Uo=+3V～+9V2．最大输出电流：Iomax=800mA3．输出电压变化量：ΔV op_p≤5mV4. 稳压系数：SV ≤3103-⨯二、方案设计与论证稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成，如图1所示。
+ 电源+ 整流+ 滤波+ 稳压+u1u2 u3 u I U0 _ 变压器_ 电路_ 电路_ 电路_（a）稳压电源的组成框图u u u3单相半波整流简单，使用器件少，它只对交流电的一半波形整流，只要横轴上面的半波或者只要下面的半波。
但由于只利用了交流电的一半波形，所以整流效率不高，而且整流电压的脉动较大，无滤波电路时，整流电压的直流分量较小，Vo=，变压器的利用率低。
方案二： 单相全波整流电路：使用的整流器件较半波整流时多一倍，整流电压脉动较小，比半波整流小一半。
无滤波电路时的输出电压Vo=，变压器的利用率比半波整流时高。
变压器二次绕组需中心抽头。
整流器件所承受的反向电压较高。
方案三： 单相桥式整流电路：使用的整流器件较全波整流时多一倍，整流电压脉动与全波整流相同，每个器件所承受的反向电压为电源电压峰值，变压器利用率较全波整流电路高。
综合3种方案的优缺点:决定选用方案三。
三、单元电路设计与参数计算整流电路采用桥式整流电路，电路如图2所示。
在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。
正负半周内部都有电流流过的负载电阻R L ，且方向是一致的。
电路的输出波形如图3所示。
在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均电流等于输出电流的平均值的一半，即 。
电路中的每只二极管承受的最大反向电压为22U (U 2是变压器副边电压有效值)。
在设计中，常利用电容器两端的电压不能突变和流过电感器的电流不能突变的特点，将电容器和负载电容并联或电容器与负载电阻串联，以达到使输出波形基本平滑的目的。
选择电容滤波电路后，直流输出电压：U o1=～U 2，直流输出电流： （I 2是变压器副边电流的有效值。
），稳压电路可选集成三端稳压器电路。
总体原理电路见图4。
图4 稳压电路原理图121o f I I =()2~5.121II o =t ϖ0ππ2π3π422U tϖ0ππ2π3π4o u 22U 图2整流电路 图3输出波形图3．1选择集成三端稳压器因为要求输出电压可调，所以选择三端可调式集成稳压器。
可调式集成稳压器，常见主要有CW317、CW337、LM317、LM337。
317系列稳压器输出连续可调的正电压，337系列稳压器输出连可调的负电压，可调范围为~37V ，最大输出电流m ax O I 为1.5A 。
稳压内部含有过流、过热保护电路，具有安全可靠，性能优良、不易损坏、使用方便等优点。
其电压调整率和电流调整率均优于固定式集成稳压构成的可调电压稳压电源。
LM317系列和lM337系列的引脚功能相同，管脚图和典型电路如图4和图5.图4管 脚图 图5典型电路输出电压表达式为:式中，是集成稳压块输出端与调整端之间的固有参考电压REF V ，此电压加于给定电阻1R 两端，将产生一个恒定电流通过输出电压调节电位器1RP ，电阻1R 常取值ΩΩ240~120，在这里，因为只买到10K 的电位器，再串联一个R2，根据LM317输出电压表达式，取：R1=,R2=2k 。
我们1RP 一般使用精密电位器，与其并联的电容器C 可进一步减小输出电压的纹波。
图中加入了二极管D ，用于防止输出端短路时10μF 大电容放电倒灌入三端稳压器而被损坏。
LM317其特性参数： 输出电压可调范围：～37V 输出负载电流：输入与输出工作压差ΔU=U i -U o ：3～40V 能满足设计要求,故选用LM317组成稳压电路。
3．2选择电源变压器电源变压器的作用是将来自电网的220V 交流电压u 1变换为整流电路所需要的交流电压u 2。
电源变压器的效率为：其中：2P 是变压器副边的功率，1P 是变压器原边的功率。
一般小型变压器的效率如表1所示：因此，当算出了副边功率2P 后，就可以根据上表算出原边功率1P 。
由于LM317的输入电压与输出电压差的最小值()V U U o I 3min =-，输入电压与输出电压差的最大值()V U U o I 40max =-，故LM317的输入电压范围为： 即 V V U V V I 40339+≤≤+V U U in 111.1121.1Im 2==≥， 取 V U 122= 变压器副边电流： A I I o 8.0max 2=>，取A I 12=， 因此，变压器副边输出功率： W U I P 12222=≥ 由于变压器的效率7.0=η，所以变压器原边输入功率WP P 1.1721=≥η，为留有余地，选用功率为W 20的变压器。
3．3选用整流二极管和滤波电容由于：V U U RM 1712222=⨯=>，A I 8.0max 0=。
IN4001的反向击穿电压V U RM 50≥，额定工作电流max 01I A I D >=，故整流二极管 选用IN4001。
3．4滤波电容根据 300103,5,12,9--⨯==∆==v p p I S mV U V U V U ， 和公式可求得： V S U U U U vI p op I 2.2103912005.030=⨯⨯⨯=∆=∆--所以，滤波电容： 电容的耐压要大于V U 1712222=⨯=，故滤波电容C 取容量为F μ4700，耐压为V 25的电解电容。
四、总原理图及元器件清单1．总原理图、PCB 图 1．元件清单五、安装与调试(使用multisim 调试)按PCB 图所示，制作好电路板。
安装时，先安装比较小的元件，所以先安装整流电路，再安装稳压电路，最后再装上滤波电路（电容）。
安装时要注意，二极管和电解电容的极性不要接反。
经检查无误后，才将电源变压器与整流滤波电路连接，通电后，用万用表检查整流后输出LM317输入端电压U I 的极性，若U I 的极性为负，则说明整流电路没有接对，此时若接入稳压电路， 就会损坏集成稳压器。
然后接通电源，调节R W 的值，若输出电压满足设计指标，说明稳压电源中各级电路都能正常工作，此时就可以进行各项指标的测试。
因在multisim 没有LM317元件，故用同一系列的LM117代替。
电位器R2取最大值时，Uo=↑电位器R2取最小值时,Uo=↑电位器在0到10K 之间，输出电压连续可调：约为3V~9V 。
六、性能测试与分析1．输出电压与最大输出电流的测试测试电路如图5所示。
一般情 自耦变压器 I o 电流表况下，稳压器正常工作时，其输出 电流o I 要小于最大输出电流max o I ， L 取A I 6.00 ，可算出R L =20Ω， 工作时L R 上消耗的功率为：故L R 取额定功率为10W ，阻值为 图5 稳压电源性能指标的测试电路 20Ω的电位器。
测试时，先使Ω=20L R ，交流输入电压为220V ，用数字电压表测量的电压值就是U o 。
然后慢慢调小L R ，直到U o 的值下降5%，此时流经L R 的电流就是max o I ，记下max o I 后，要马上调大L R 的值，以减小稳压器的功耗。
R5（RL ）=20欧姆，Uo=, Io=↑Uo 下降5%（）时，Io=,即Iomax=Io.↑2．纹波电压的测试用示波器观察U o 的峰峰值，（此时Y 通道输入信号采用交流耦合AC ），测量ΔU op-p 的值（约几mV ）。
由示波器得出：ΔU op-p =106。
845uV 3．稳压系数的测量按图5所示连接电路， 在V U 2201=时，测出稳压电源的输出电压U o 。
然后调节自耦变压器使输入电压V U 2421=，测出稳压电源对应的输出电压U o1 ；再调节自耦变压器使输入电压V U 1981=，测出稳压电源的输出电压U o2。
则稳压系数为：因为，在本调试中，无法得到自耦变压器，所以只能把电压归算到降压器的输出电压(Ui):U1=198V , Ui= U1=220V , Ui= U1=242V , Ui=Ui=12时，Uo= ↑Ui=时，Uo= ↑Ui=时，Uo=↑所以，稳压系数：720.8740.83-⋅=v S =在允许的误差范围内，本设计已达到要求。
七、结论与心得经过一个多月的努力，终天完成的这个设计。
从选题到画图制板花了差不多一个星期的时间，后面的调试占了大部分的时间。
由于没有找到示波器，所以调试时，除了测试电压电流用到实物外，其他参数测试只能在仿真软件下进行的。
在这里选用了multisim进行仿真，虽然multisim不是很难学，但由于自己对multisim还没有熟练的掌握，仿真过程中还是会有一定的误差。
在实际做成的电路板中,由于买不到等值参数的元件，测量出来的性能指标参数难免会有一定的误差,对元件封装的不了解，也造成了铜板的浪费。
第一次做成的板子，由于没有注意到protel给出的LM317的原理图管脚，花费了大量的时间去调试。
正确的管脚为:1脚为调整，2脚为输出，3脚为输入。
焊板的时候，不要对着3D来焊，应以PCB为基准。
3D 图虽然形象的把电路板模拟出来了，但与实物还有有很大的差别的，特别是二极管，电解电容，极性错乱，而且有很多图没有样板。
还有，12V的变压器输入的电压会比12V高一些的。
虽然输出电压增加或减少由LM317的调整脚上的串联电位器（R2）来控制，但是并联在LM317调整脚和输出脚上的电阻R1也可改变输出电压的最小值。
本次的课程设计，培养了我们综合应用课本理论解决实际问题的能力；我觉得课程设计对我们的帮助是很大的，它需要我们将学过的理论知识与实际系统地联系起来，加强我们对学过的知识的实际应用能力！在设计的过程中还培养出了我们的团队精神，同学们共同协作，解决了许多个人无法解决的问题；在今后的学习过程中我们会更加努力和团结。
但是由于水平有限，我们的课程设计难免会有一些错误和误差，还望老师批评指正。
八、参考文献[1] 华成英童诗白，模拟电子技术基础，北京，高等教育出版社，2006[2] 陈大钦,电子技术基础实验，北京，华中理工大学电子学教研室,2007[3] 夏路易石宗义,电路原理图与电路板设计教程，北京，北京希望电子出版社，2002[4] LM317资料致谢在本次设计中感谢老师以及同学们在设计中对我们的指导和帮助！物理与电子信息工程系模拟电路课程设计成绩评定表专业：电气工程及其自动化班级：07电气1班学号：姓名：2009年月日。
