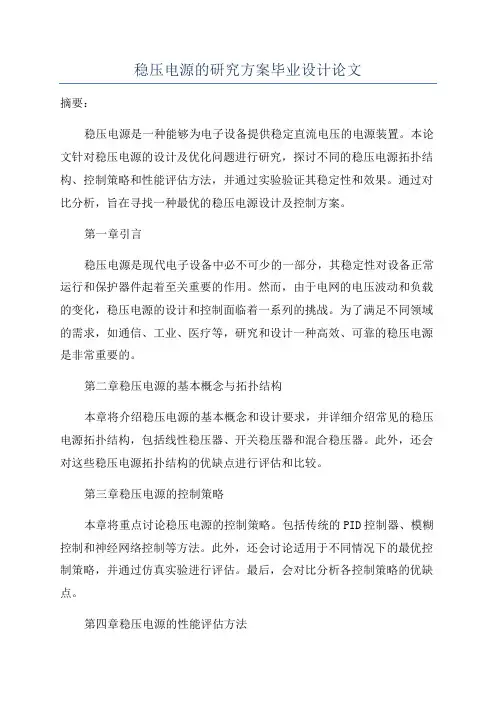

1.5-----12V直流稳压电源设计论文

稳压电源的研究方案毕业设计论文摘要：稳压电源是一种能够为电子设备提供稳定直流电压的电源装置。

本论文针对稳压电源的设计及优化问题进行研究，探讨不同的稳压电源拓扑结构、控制策略和性能评估方法，并通过实验验证其稳定性和效果。

通过对比分析，旨在寻找一种最优的稳压电源设计及控制方案。

第一章引言稳压电源是现代电子设备中必不可少的一部分，其稳定性对设备正常运行和保护器件起着至关重要的作用。

然而，由于电网的电压波动和负载的变化，稳压电源的设计和控制面临着一系列的挑战。

为了满足不同领域的需求，如通信、工业、医疗等，研究和设计一种高效、可靠的稳压电源是非常重要的。

第二章稳压电源的基本概念与拓扑结构本章将介绍稳压电源的基本概念和设计要求，并详细介绍常见的稳压电源拓扑结构，包括线性稳压器、开关稳压器和混合稳压器。

此外，还会对这些稳压电源拓扑结构的优缺点进行评估和比较。

第三章稳压电源的控制策略本章将重点讨论稳压电源的控制策略。

包括传统的PID控制器、模糊控制和神经网络控制等方法。

此外，还会讨论适用于不同情况下的最优控制策略，并通过仿真实验进行评估。

最后，会对比分析各控制策略的优缺点。

第四章稳压电源的性能评估方法本章将介绍稳压电源性能评估的常用方法，包括稳定性分析、输出纹波和效率评估等。

通过对不同稳压电源拓扑结构和控制策略进行性能评估，可以找到最优的稳压电源设计方案。

第五章实验设计及结果分析本章将介绍实验的设计及结果分析。

通过在实际的稳压电源上进行不同控制策略的实验，评估各种方案的性能和稳定性。

通过对比分析实验结果，验证理论与实践的一致性，并提出可能的优化方案和改进策略。

第六章结论与展望本章将对本文的研究工作进行总结，并提出未来的研究展望。

本论文通过研究稳压电源的拓扑结构、控制策略和性能评估方法，致力于寻找一种最优的稳压电源设计方案。

未来的研究可以进一步优化现有的方案，并探索新的稳压电源技术。

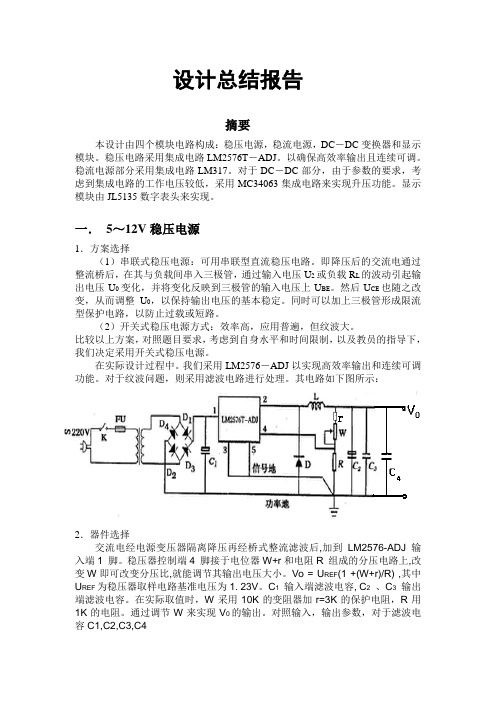

设计总结报告摘要本设计由四个模块电路构成：稳压电源，稳流电源，DC－DC变换器和显示模块。

稳压电路采用集成电路LM2576T－ADJ。

以确保高效率输出且连续可调。

稳流电源部分采用集成电路LM317。

对于DC－DC部分，由于参数的要求，考虑到集成电路的工作电压较低，采用MC34063集成电路来实现升压功能。

显示模块由JL5135数字表头来实现。

一．5～12V稳压电源1．方案选择（1）串联式稳压电源：可用串联型直流稳压电路。

即降压后的交流电通过整流桥后，在其与负载间串入三极管，通过输入电压U2或负载R L的波动引起输出电压U0变化，并将变化反映到三极管的输入电压上U BE。

然后U CE也随之改变，从而调整U0，以保持输出电压的基本稳定。

同时可以加上三极管形成限流型保护电路，以防止过载或短路。

（2）开关式稳压电源方式：效率高，应用普遍，但纹波大。

比较以上方案，对照题目要求，考虑到自身水平和时间限制，以及教员的指导下，我们决定采用开关式稳压电源。

在实际设计过程中。

我们采用LM2576－ADJ以实现高效率输出和连续可调功能。

对于纹波问题，则采用滤波电路进行处理。

其电路如下图所示：2．器件选择交流电经电源变压器隔离降压再经桥式整流滤波后,加到LM2576-ADJ 输入端1 脚。

稳压器控制端4 脚接于电位器W+r和电阻R 组成的分压电路上,改变W即可改变分压比,就能调节其输出电压大小。

Vo = U REF(1 +(W+r)/R) ,其中U REF为稳压器取样电路基准电压为1. 23V。

C1输入端滤波电容, C2、C3输出端滤波电容。

在实际取值时，W采用10K的变阻器加r=3K的保护电阻，R用1K的电阻。

通过调节W来实现V0的输出。

对照输入，输出参数，对于滤波电容C1,C2,C3,C4分别取值为25V,2200μF；16V,4700μF；；16V,4700μF；25V,470μF。

二．稳流电源1．方案选择基本思想是利用LM317集成基准电压源，其3端与1端之间固定压降为U=1.25伏，流经固定电阻后产生稳恒的电流。

12V直流稳压电源设计一、摘要直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。

其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。

设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。

实测结果表明，该装置实现了题目要求的全部功能，实现了题目的基本要求。

关键词：直流、整流、稳压、滤波、电源二、设计目的1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。

2.掌握直流稳压电源的调试及主要技术指标的测试方法。

3.培养实践技能，提高分析和解决实际问题的能力。

三、设计任务设计一个直流稳压线性电源，输入220V，50Hz的正弦交流信号，输出±12V对称稳压直流电。

四、遇到问题因为是模拟电路所以误差会比较大，电路的准确性往往取决于整个电路的线路连接及器件，一旦某条线路出现问题则整个电路无法正常工作，或者某个器件因为电压过大而烧坏则此电路失败。

要注意输入电压的器件如稳压管，一旦输入过大电压那么它绝对会烧坏，只能换新的来替代。

五、原理电路和程序设计电路原理方框图1．直流稳压电源的基本原理下面将就直流稳压电源各部分的作用作简单陈述。

(1)是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

(2)整流滤波电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。

可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

(3)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

六、电路图和各部分波形图图1.变压电路图2.变压电路输出波形2.整流电路图3.整流电路图4.整流电路输出波形图5.滤波电路图6.滤波电路输出波形4.稳压输出电路（即完整电路）图7.稳压输出电路（即完整电路））图8.稳压输出波形七、参数的确定及元件选择1.变压器的变压比在原绕组两端通入交变电流I2时，在铁心内建立磁场，产生了磁通。

12V直流稳压电源设计一、摘要直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。

其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。

设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。

实测结果表明，该装置实现了题目要求的全部功能，实现了题目的基本要求。

关键词：直流、整流、稳压、滤波、电源二、设计目的1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。

2.掌握直流稳压电源的调试及主要技术指标的测试方法。

3.培养实践技能，提高分析和解决实际问题的能力。

三、设计任务设计一个直流稳压线性电源，输入220V，50Hz的正弦交流信号，输出±12V对称稳压直流电。

四、遇到问题因为是模拟电路所以误差会比较大，电路的准确性往往取决于整个电路的线路连接及器件，一旦某条线路出现问题则整个电路无法正常工作，或者某个器件因为电压过大而烧坏则此电路失败。

要注意输入电压的器件如稳压管，一旦输入过大电压那么它绝对会烧坏，只能换新的来替代。

五、原理电路和程序设计电路原理方框图1．直流稳压电源的基本原理下面将就直流稳压电源各部分的作用作简单陈述。

(1)是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

(2)整流滤波电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。

可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

(3)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

六、电路图和各部分波形图图1.变压电路图2.变压电路输出波形2.整流电路图3.整流电路图4.整流电路输出波形图5.滤波电路图6.滤波电路输出波形4.稳压输出电路（即完整电路）图7.稳压输出电路（即完整电路））图8.稳压输出波形七、参数的确定及元件选择1.变压器的变压比在原绕组两端通入交变电流I2时，在铁心内建立磁场，产生了磁通。

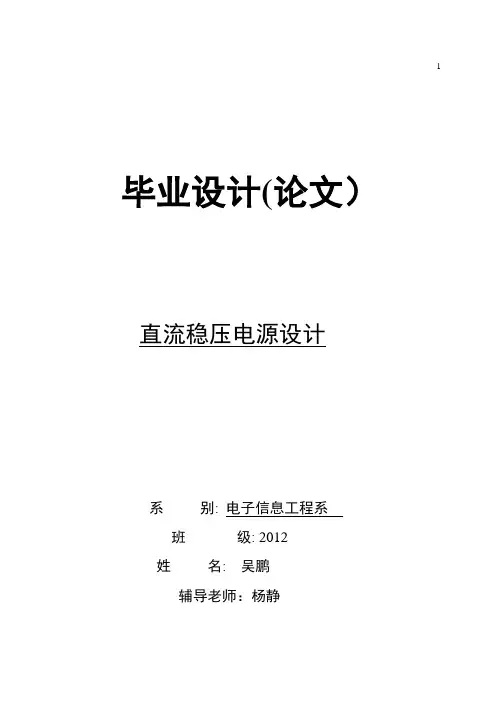

1 毕业设计(论文）直流稳压电源设计系别: 电子信息工程系班级: 2012姓名:吴鹏辅导老师：杨静摘要在各种电子实验中，电源是最基本的需要。

设计出一种高精度的可调输出的电源不但能满足不同电子实验的要求,而且能满足在同一实验中需要使用不同的电压值来测试的要求。

本文设计了一种高精度程控稳压电源。

该电源的功能由硬件和软件两方面来实现。

硬件方面包括变压器、整流电路、滤波电路、稳压电路、反馈电路、保护电路、程控电路、显示电路以及支持单片机运行的复位和时钟电路.市电22０V电压通过变压器流入系统，经过整流、滤波后变成近似的直流电压，再经过稳压部分稳压后获得稳定的直流输出。

稳压部分由达林顿管作为调整管，由运放作为反馈取样之后的放大电路,利用放大电路来提高调整管的反应灵敏度电压稳定性。

软件方面,使用单片机语言编程,控制程控部分,即：单片机,D／A、A／Ｄ部分。

该部分作用是控制稳压电路部分的基准电压的输出与调整,同时实现高精度的输出,并且控制数码管显示输出电压。

整个电路的设计就是在综合考虑各个模块现有的电路的基础上，选择最佳电路来实现设计目标的.关键词直流稳定电源;整流;滤波；程控；D/Ａ；A/D目录摘要............................................................................. 错误!未定义书签。

Abｓｔraｃt ................................................................. 错误!未定义书签。

第1章绪论ﻩ错误!未定义书签。

1.１课题背景 ......................................................... 错误!未定义书签。

１.2电源技术的发展趋势...................................... 错误!未定义书签。

直流稳压电源设计方案2篇【直流稳压电源设计方案（一）】随着电子设备的广泛应用，直流稳压电源的需求在不断增加。

直流稳压电源能够将交流电转换为稳定的直流电，并根据需要提供不同电压和电流的输出。

本篇将介绍直流稳压电源的设计方案以及其应用。

直流稳压电源的设计方案首先需要确定电源输出的电压和电流。

根据实际需求，我们选择了输出电压为12V，电流为3A的直流稳压电源。

为了确保输出电压的稳定性，我们选择采用稳压模块进行电压调节。

稳压模块是一种能够实现电压稳定输出的电子元件。

常见的稳压模块有线性稳压模块和开关稳压模块。

线性稳压模块成本低、实现简单，但效率较低；开关稳压模块效率高，但成本相对较高。

根据需求和经济性，我们选择了线性稳压模块。

接下来，我们需要选取适当的稳压模块以及其他所需的电子元件。

首先，选择一款符合要求的线性稳压模块。

通过对市面上的产品进行比较和测试，我们选择了一款额定输入电压为24V的线性稳压模块，该模块具有良好的稳定性和可靠性。

其次，我们还需要选择输入电压为24V的电源适配器，用于提供输入电源。

适配器的选取需要考虑电源输出电压的稳定性和适配器的质量可靠性。

我们选择了一款质量可靠、输入电压稳定的适配器。

除了稳压模块和电源适配器外，我们还需要选择其他电子元件，如滤波电容、电位器等。

这些元件的选择需要根据实际需求和设计要求来确定。

设计好电路原理图后，我们还需要进行模拟仿真和实际测试，以验证电路的稳定性和性能。

在模拟仿真中，我们可以通过电路仿真软件进行电路分析，并对电路进行优化。

在实际测试中，我们可以通过连接实际元件并进行电路调试来验证电路的性能。

最后，我们需要对电路进行封装和外壳设计，以保护电路和电子元件。

电路封装的设计需要考虑元件布局的合理性和电路的散热性能。

外壳设计则需要考虑美观性和产品的使用便捷性。

【直流稳压电源设计方案（二）】直流稳压电源广泛应用于各类电子设备和实验设备中，其设计方案多样化。

本篇将继续介绍直流稳压电源的设计方案以及其应用。

12v直流稳压电源设计D内容摘要直流稳压电源是能够保证在电网电压波动或负载发生变化时，输出稳定的电压的常用的电子设备[1]。

直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压都会保持稳定。

直流稳压电源随着电子设备向高精度、高稳定性和高可靠性的方向发展，对电子设备的供电电源提出了高的要求。

本设计采用三端集成稳压器，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现±12V电压稳定输出。

关键词：±12V，直流电源，稳压目录内容摘要 (I)引言 (3)第1章直流稳压电源 (4)2硬件电路 (5)2.1 设计要求 (5)2.2 电路设计 (5)2.1 电源变压器 (5)第3章开发环境 (11)第4章总结 (12)参考文献 (13)引言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。

大到超级计算机、小到袖珍计算器，所有的电子设备都必须在电源电路的支持下才能正常工作。

当然这些电源电路的样式、复杂程度千差万别。

超级计算机的电源电路本身就是一套复杂的电源系统。

通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。

袖珍计算器则是简单多的电池电源电路。

由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。

提供这种稳定的直流电能的电源就是直流稳压电源。

直流稳压电源在电源技术中占有十分重要的地位。

稳压电源的分类方法繁多，按输出电源的类型分有直流稳压电源和交流稳压电源；按稳压电路与负载直流稳压电源的连接方式分有串联稳压电源和并联稳压电源；按调整管的工作状态分有线性稳压电源和开关稳压电源；按电路类型分有简单稳压电源和反馈型稳压电源等等[1]。

根据调整管的工作状态，我们常把直流稳压电源分成两类：线性稳压电源和开关稳压电源。

附录4、测量参数图片…………………………………………２71．晶体管串联型直流稳压电源１.1电路组成（1)电路图1-1晶体管稳压电路(２）框图图1-2框图1.2工作原理图１-3稳压过程（1）电路各部分作用通过变压器的降压作用的到一个交流的低电压，然后通过桥式整流电路将交流的信号转换为单向脉动电压，在通过滤波电路来的到稳定的直流,其中通过晶体管来进行稳压。

最后有一个过载保护电路。

最后有一个分压电路输出电压。

（2）稳压原理我们结合图1-1来分析，当由于外界原因导致电压升高时,输出电压升高,此时由于电阻R7的分压作用,导致VＢ3升高,继而使得ＶC３减小,又因为V C3的等于ＶB2,使得VＣE１增大,由于电路整体是一个串联型电路,所以使得Vo减小。

同理，当输出电压减小时，导致ＶB3减小，进而使得V C3增大，接着使得V CE1减小,继而使得ＶO增大。

从而达到了稳压效果。

1.３主要技术指标(1）输入电压:ＡC: ~220V(２)输出直流稳压:DＣ：3V、4.５V、６V三档。

(３）输出直流电流:额定值150mA，最大值 3０0mＡ。

(４）具有过载,短路保护，故障消除后自动恢复。

2. 直流稳压电源2．１直流稳压电源的组成图2-1直流稳压电源组成2.1．1整流电路组成及原理整流电路的任务:交流电压转变为单向脉动的电压（图2-2)。

技术指标：衡量整流工作性能的参数输出电压平均值V O(ＡV):反映整流电路将交流电压转换为直流电压的能力。

脉动系数S:反映整流输出电压中交流成分的大小,用来衡量整流电路输出平滑程度。

Ｓ= ＶOr / ＶO（ＡV)图2-2整流波形常用单相整流电路分类：1、半波整流（图２－３）图2-3半波整流(1）工作原理:u2 >0 时:二极管导通,忽略二极管正向压降，ｕo＝u2ｕ2<０时：二极管截止, u o=0注:分析时，把二极管当作理想元件,即正向导通电阻为零,反向电阻穷无穷大。

(２）输出电压平均值(Ｕｏ）,输出电流平均值（Ｉo ）（图2-4)图2-4波形图（3）二极管上的平均电流及承受的最高反向电压（图２-5)图2-5承受最高电压二极管上的平均电流:I D= I O承受的最高反向电压:Uｍａx＝2Ｕ22.全波整流(图２-6）图2-６全波整流（1）工作原理变压器副边中心抽头,感应出两个相等的电压U2当U2正半周时：Ｄ１导通,D２截止。

1。

晶体管串联型直流稳压电源1.1电路组成（1)电路图1-1晶体管稳压电路（2)框图图1—2框图1。

2工作原理图1-3稳压过程（1）电路各部分作用通过变压器的降压作用的到一个交流的低电压，然后通过桥式整流电路将交流的信号转换为单向脉动电压，在通过滤波电路来的到稳定的直流，其中通过晶体管来进行稳压。

最后有一个过载保护电路。

最后有一个分压电路输出电压。

（2）稳压原理我们结合图1—1来分析,当由于外界原因导致电压升高时，输出电压升高，此时由于电阻R7的分压作用，导致V B3升高，继而使得V C3减小，又因为V C3的等于V B2，使得V CE1增大，由于电路整体是一个串联型电路，所以使得Vo减小。

同理，当输出电压减小时,导致V B3减小,进而使得V C3增大，接着使得V CE1减小，继而使得V O增大。

从而达到了稳压效果。

1.3主要技术指标（1）输入电压：AC: ～220V（2）输出直流稳压：DC:3V、4。

5V、6V三档。

（3）输出直流电流：额定值150mA，最大值 300mA.(4）具有过载,短路保护，故障消除后自动恢复。

2. 直流稳压电源2。

1直流稳压电源的组成图2—1直流稳压电源组成2.1.1整流电路组成及原理整流电路的任务：交流电压转变为单向脉动的电压(图2—2）。

技术指标：衡量整流工作性能的参数输出电压平均值V O（AV）：反映整流电路将交流电压转换为直流电压的能力。

脉动系数S：反映整流输出电压中交流成分的大小，用来衡量整流电路输出平滑程度.S= V Or / V O（AV)图2-2整流波形常用单相整流电路分类：1、半波整流（图2—3)图2-3半波整流(1）工作原理：u2 〉0 时：二极管导通,忽略二极管正向压降，u o=u2u2<0时：二极管截止, u o=0注：分析时，把二极管当作理想元件,即正向导通电阻为零，反向电阻穷无穷大.(2）输出电压平均值（Uo），输出电流平均值（Io ）(图2—4）图2—4波形图（3）二极管上的平均电流及承受的最高反向电压（图2-5）图2—5承受最高电压二极管上的平均电流：I D= I O承受的最高反向电压:Umax=2U22.全波整流（图2-6）图2—6全波整流（1)工作原理变压器副边中心抽头，感应出两个相等的电压U2当U2正半周时: D1导通,D2截止。

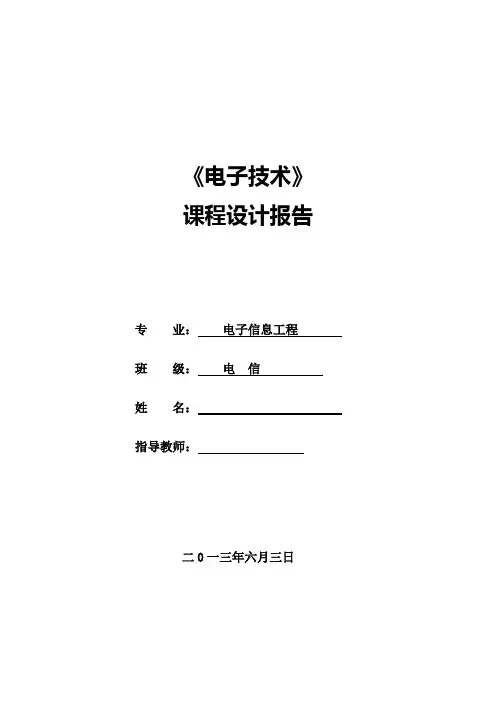

《电子技术》课程设计报告专业：电子信息工程班级：电信姓名：指导教师：二0一三年六月三日目录一、课题一——直流稳压电源设计 (3)（一）课程设计目的 (3)（二）设计任务与要求 (3)（三）课程设计报告内容 (3)二、课题二——计数器设计 (6)（一）课程设计的目的 (6)（二）设计任务与要求 (6)（三）课程设计报告内容 (6)三、课题三——方波、三角波发生器设计 (13)（一）设计目的 (13)（二）设计任务与要求 (13)（三）课程设计报告内容 (14)四、实践步骤 (15)五、实践标准 (15)六、元器件清单及所用仪器设备 (15)七、测试结果及调试与分析 (17)八、课程设计的心得体会 (19)九、参考书目 (19)一、课题一——直流稳压电源设计（一）课程设计目的1、了解直流稳压电路的组成和工作原理；2、学习直流稳压电路的设计方法以及主要技术指标的测试方法2、培养学生综合分析问题、发现问题和解决问题的能力。
