叠合板式混凝土剪力墙平面内竖向拼缝构造措施研究

格式：doc
大小：1.14 MB
文档页数：6

下载文档原格式

叠合板式混凝土剪力墙结构工程施工问题及对策分析

叠合板式混凝土剪力墙结构工程施工问题及对策分析发布时间：2021-05-12T16:32:44.943Z 来源：《城镇建设》2021年第4期作者：冯京[导读] 随着建筑方式不断更新和发展，装配式建筑的规模在不断扩大，叠合板式混凝土剪力墙结构作为新型结构，应着重关注其工程施工中的问题。

冯京上海奕荣建筑装饰设计工程有限公司摘要：随着建筑方式不断更新和发展，装配式建筑的规模在不断扩大，叠合板式混凝土剪力墙结构作为新型结构，应着重关注其工程施工中的问题。

本文就叠合板式混凝土剪力墙结构工程施工问题及对策进行探究，详细阐述工程中混凝土剪力墙中存在的问题，并给出相应的解决对策，旨在为相关的施工人员提供一点参考。

关键词：叠合板式；混凝土剪力墙结构；工程施工引言：叠合板是由预制板和现浇混凝土叠合施工而成的装配式整体楼板，与现浇施工方式不同的是，装配式结构的不仅能够节省模板，同时其整体性更好，结构强度较大。

但其实际的施工中仍需涉及到多个环节，想要提升整体建筑的质量，需要由水平较高的施工人员进行操作，提高建筑施工效果。

1叠合板式混凝土剪力墙结构叠合板是一种装配整体式楼板，其将预制板和现浇混凝土方式进行有机结合，通过在预应力板上浇筑混凝土的方式，结合为一个整体的楼板，在叠合楼板上部配置一定密度的负弯矩钢筋和构造钢筋，将预应力板作为主筋，使整体的立板具有较强的平整性和光滑性，并且具有降低裂纹出现的效果[1]。

通过叠合板式混凝土剪力墙结构来进行施工，能有效缩短工期，提高施工效率。

2工程概况与施工流程2.1工程概况以绍兴市袍江新区洋泾湖22-2号地块二期项目为例，该项目有18栋18-26层和一地下一层车库组成，整体为剪力墙结构，通过装配式建筑来进行设计施工，其总施工面积达达到20.06万平方米，其中单体建筑的预制率在20%以上，预支范围为2楼道顶层，PC构件类型包括预制外墙维护构件、预制叠合板、预制楼梯板、预制空调板、预制阳台。

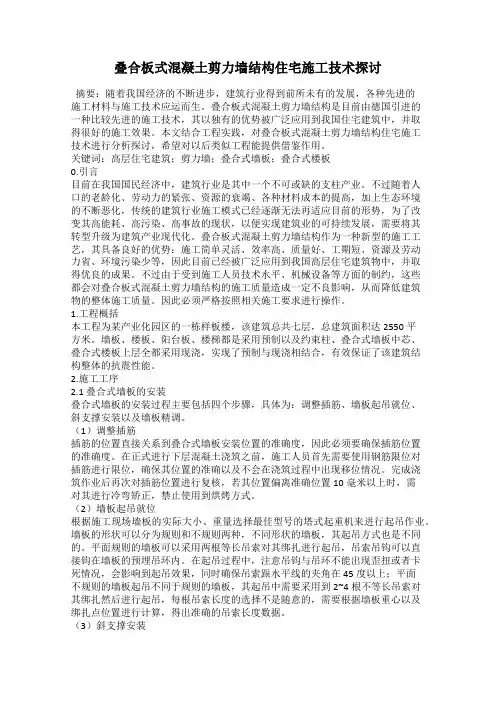

叠合板式混凝土剪力墙结构住宅施工技术探讨

叠合板式混凝土剪力墙结构住宅施工技术探讨摘要：随着我国经济的不断进步，建筑行业得到前所未有的发展，各种先进的施工材料与施工技术应运而生。

叠合板式混凝土剪力墙结构是目前由德国引进的一种比较先进的施工技术，其以独有的优势被广泛应用到我国住宅建筑中，并取得很好的施工效果。

本文结合工程实践，对叠合板式混凝土剪力墙结构住宅施工技术进行分析探讨，希望对以后类似工程能提供借鉴作用。

关键词：高层住宅建筑；剪力墙；叠合式墙板；叠合式楼板0.引言目前在我国国民经济中，建筑行业是其中一个不可或缺的支柱产业。

不过随着人口的老龄化、劳动力的紧张、资源的衰竭、各种材料成本的提高，加上生态环境的不断恶化，传统的建筑行业施工模式已经逐渐无法再适应目前的形势，为了改变其高能耗、高污染、高事故的现状，以便实现建筑业的可持续发展，需要将其转型升级为建筑产业现代化。

叠合板式混凝土剪力墙结构作为一种新型的施工工艺，其具备良好的优势：施工简单灵活、效率高、质量好、工期短、资源及劳动力省、环境污染少等，因此目前已经被广泛应用到我国高层住宅建筑物中，并取得优良的成果。

不过由于受到施工人员技术水平、机械设备等方面的制约，这些都会对叠合板式混凝土剪力墙结构的施工质量造成一定不良影响，从而降低建筑物的整体施工质量。

因此必须严格按照相关施工要求进行操作。

1.工程概括本工程为某产业化园区的一栋样板楼，该建筑总共七层，总建筑面积达2550平方米。

墙板、楼板、阳台板、楼梯都是采用预制以及约束柱、叠合式墙板中芯、叠合式楼板上层全都采用现浇，实现了预制与现浇相结合，有效保证了该建筑结构整体的抗震性能。

2.施工工序2.1叠合式墙板的安装叠合式墙板的安装过程主要包括四个步骤，具体为：调整插筋、墙板起吊就位、斜支撑安装以及墙板精调。

（1）调整插筋插筋的位置直接关系到叠合式墙板安装位置的准确度，因此必须要确保插筋位置的准确度。

在正式进行下层混凝土浇筑之前，施工人员首先需要使用钢筋限位对插筋进行限位，确保其位置的准确以及不会在浇筑过程中出现移位情况。

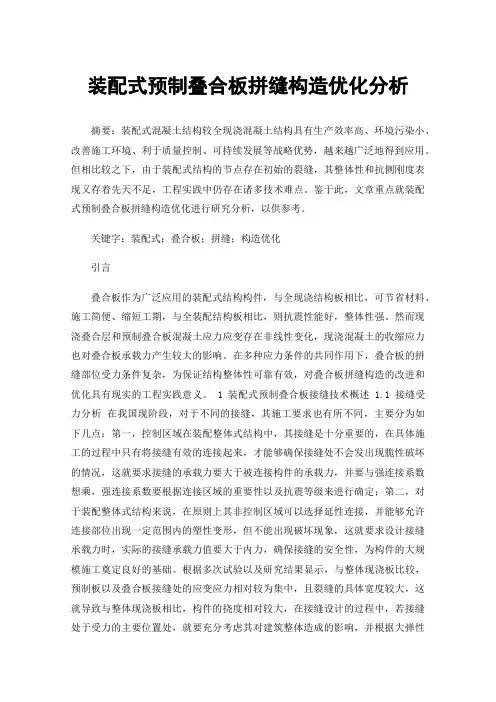

装配式预制叠合板拼缝构造优化分析

装配式预制叠合板拼缝构造优化分析摘要：装配式混凝土结构较全现浇混凝土结构具有生产效率高、环境污染小、改善施工环境、利于质量控制、可持续发展等战略优势，越来越广泛地得到应用。

但相比较之下，由于装配式结构的节点存在初始的裂缝，其整体性和抗侧刚度表现又存着先天不足，工程实践中仍存在诸多技术难点。

鉴于此，文章重点就装配式预制叠合板拼缝构造优化进行研究分析，以供参考。

关键字：装配式；叠合板；拼缝；构造优化引言叠合板作为广泛应用的装配式结构构件，与全现浇结构板相比，可节省材料、施工简便、缩短工期，与全装配结构板相比，则抗震性能好，整体性强。

然而现浇叠合层和预制叠合板混凝土应力应变存在非线性变化，现浇混凝土的收缩应力也对叠合板承载力产生较大的影响。

在多种应力条件的共同作用下，叠合板的拼缝部位受力条件复杂，为保证结构整体性可靠有效，对叠合板拼缝构造的改进和优化具有现实的工程实践意义。

1装配式预制叠合板接缝技术概述 1.1接缝受力分析在我国现阶段，对于不同的接缝，其施工要求也有所不同，主要分为如下几点：第一，控制区域在装配整体式结构中，其接缝是十分重要的，在具体施工的过程中只有将接缝有效的连接起来，才能够确保接缝处不会发出现脆性破坏的情况，这就要求接缝的承载力要大于被连接构件的承载力，并要与强连接系数想乘，强连接系数要根据连接区域的重要性以及抗震等级来进行确定；第二，对于装配整体式结构来说，在原则上其非控制区域可以选择延性连接，并能够允许连接部位出现一定范围内的塑性变形，但不能出现破坏现象，这就要求设计接缝承载力时，实际的接缝承载力值要大于内力，确保接缝的安全性，为构件的大规模施工奠定良好的基础。

根据多次试验以及研究结果显示，与整体现浇板比较，预制板以及叠合板接缝处的应变应力相对较为集中，且裂缝的具体宽度较大，这就导致与整体现浇板相比，构件的挠度相对较大，在接缝设计的过程中，若接缝处于受力的主要位置处，就要充分考虑其对建筑整体造成的影响，并根据大弹性板计算的内力与配筋结果来对其进行合理的调整。

一种预制剪力墙与叠合板连接构造及施工方法

一种预制剪力墙与叠合板连接构造及施工方法引言：预制剪力墙与叠合板连接是一种常见的建筑结构连接方式，它能够提高建筑结构的整体抗震性能和承载力，并且在施工过程中具有简单、快捷的特点。

本文将探讨一种预制剪力墙与叠合板连接的构造及施工方法。

一、构造设计1.1预制剪力墙构造设计预制剪力墙是由钢筋混凝土构成的，其构造设计需要满足一定的强度、刚度和稳定性要求。

墙板的厚度应根据设计要求确定，一般不小于100mm。

在墙板上设置纵向和横向的钢筋，以增加其强度和刚度。

同时，在墙板的两侧设置连接槽，以便与叠合板进行连接。

1.2叠合板构造设计叠合板也是由钢筋混凝土构成的，其构造设计需要满足一定的荷载和抗震要求。

叠合板的厚度应根据设计要求确定，一般不小于120mm。

在叠合板的两侧设置连接槽，以便与预制剪力墙进行连接。

在叠合板中间部分设置具有良好粘结性能的连接层，以增加连接的可靠性和刚度。

1.3连接槽构造设计连接槽是预制剪力墙与叠合板连接的主要构造部分，其构造设计需要满足对接承载力和整体稳定性的要求。

连接槽通常由预制墙体上的两侧凸缘和叠合板上的两侧凹槽组成。

预制墙体上的凸缘应满足与叠合板上的凹槽相匹配，以便实现稳定的连接。

在连接槽中填充高强度粘结剂，以保证连接的质量和可靠性。

二、施工方法2.1预制剪力墙的制作根据设计要求，将钢筋绑扎在模板内部，然后进行砼的浇筑，进行养护。

待到砼强度达到设计要求后，将预制剪力墙从模板中取出，并进行维护。

2.2叠合板的制作根据设计要求，将钢筋绑扎在模板内部，然后进行砼的浇筑，进行养护。

待到砼强度达到设计要求后，将叠合板从模板中取出，并进行维护。

2.3连接槽的制作在预制剪力墙的两侧设置凸缘，在叠合板的两侧设置凹槽，以便实现稳定的连接。

在连接槽中填充高强度粘结剂，以保证连接的质量和可靠性。

2.4预制剪力墙与叠合板的连接将预制剪力墙放置到设计位置上，然后将叠合板与预制剪力墙的连接槽对接起来，确保凸缘与凹槽相匹配。

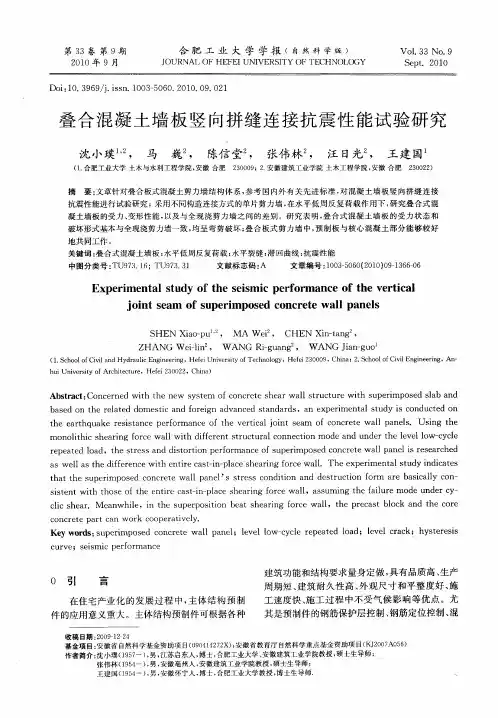

叠合混凝土墙板竖向拼缝连接抗震性能试验研究

ｔｅｅｒｈｕｋｅｉｔｎｅｐｒｏｍａｃｆｔｅｖｒｉａｏｎｅｍｆｃｎｒｔｌｐｎｌ．Ｕｓｎｈｈａｔｑａｅｒｓｓａｃｅｆｒｎｅｏｈｅｔｃｌｊｉｔｓａｏｏｃｅｅｗａｌａｅｓｉｇｔｅ
地共同工作。
关键词：合式混凝土墙板；叠水平低周反复荷载；平裂缝；回曲线；震性能水滞抗中图分类号：Ｕ９３１；Ｕ９３３Ｔ７．６Ｔ７．１文献标志码：Ａ文章编号：０３５６（０００ —３６０１０ —００２１）９１６ —６
ｍｏｏｉｈｃｓｅｒｎｏｃｌｗｉｉｅｅｔｓｒｃｕａｏｎｃｉｎｍｏｅａｄｕｄｒｔｅｌｖｌｌｗ－ｙｌｎｌｉｈａｉｇｆｒｅｗａｌｔｄｆｒｎｔｕｔｒｌｃｎｅｔｄｎｎｅｈｅｅｏｃｃｅｔｈｆｏｒｐａｅｏｄ，ｔｅｓｒｓｎｉｔｒｉｎｐｒｏｍａｃｆｕｅｉｐｓｄｃｎｒｔｌｐｎｌｓｒｓａｃｅｅｅｔｄｌａｈｔｅｓａｄｄｓｏｔｅｆｒｎｅｏｐｒｏｓｍｏｅｏｃｅｅｗａｌａｅｅｅｒｈｄｉａｌａｈｉｅｅｃｔｎｉｅｃｓ—ｎｐａｅｓｅｒｎｏｃｌｓｗｅｌｓｔｅｄｆｒｎｅｗｉｅｔｒａｔｉ— ｌｃｈａｉｇｆｒｅｗａ１ｆｈ．ＴｈｘｅｉｎａｔｄｄｃｔｓｅｅｐｒｍｅｔｌｕｙｉｉａｅｓｎｔａｈｕｅｉｏｅｏｃｅｅｗａｌｐｎｌＳｓｒｓｏｄｔｏｎｅｔｕｔｎｆｒａｅｂｓｃｌｏ — ｈｔｔｅｓｐｒｍｐｓｄｃｎｒｔｌａｅ ’ ｔｅｓｃｎｉｉｎａｄｄｓｒｃｉｏｍｒａｉａｌｃｎｏｙｓｓｅｔｗｉｈｓｆｔｅｅｔｅｃｓ — — ｌｃｈａｉｇｆｒｅｗａｌｓｕｉｇｔｅｆｉｒｏｅｕｄｒｃ — ｉｔｎｔｔｏｅｏｈｎｉａｔｉｐａｅｓｅｒｎｏｃｌ，ａｓｍｎｈａｌｅｍｄｎｅｙｈｒｎｕｃｉｈａ．Ｍｅｎｌｓｅｒｃａｗｈｌ，ｉｈｕｅｐｓｔｎｂａｈａｉｇｆｒｅｗａｌｈｒｃｓｌｃｎｈｏｅｉｅｎｔｅｓｐｒｏｉｉｅｔｓｅｒｎｏｃｌ，ｔｅｐｅａｔｂｏｋａｄｔｅｃｒｏ

叠合板式混凝土剪力墙平面内竖向拼缝构造措施研究

叠合板式混凝土剪力墙平面内竖向拼缝构造措施研究周宏庚(安徽水利科学研究院合肥分院，合肥 230022)摘要：叠合板式混凝土剪力墙结构体系在德国等国家已经得到广泛的应用，但大多数都没有考虑抗震设防的问题。

本文运用ANSYS软件从裂缝发展形态、应力分布、承载力等方面对叠合板式混凝土墙板试件进行了单调荷载作用下的材料非线性静力有限元分析，有限元分析的结果与试验结果较为吻合；根据我国国情，从经济适用性考虑，得出适合我国国情的构造措施做法。

关键词：叠合板式混凝土剪力墙；单调荷载；非线性；有限元；构造措施中图分类号：TU375 文献标识码：AThe Study on Structural Measures of the in-Plane Vertical Seam ofSuperimposed Concrete Wall PanelsZhou Hong-geng(Anhui Water Resources Research Institute in Hefei, Hefei 230022)Abstract:Superimposed concrete wall panels structural system has been widely used in Germany and other countries. They mostly don't consider seismic problem.Nonlinear finite element static analysis from the crack development modality,stress distributing ，bearing capacity of the superimposed concrete wall panels under the unidirectional load is carried out by the ANSYS finite element software .The finite element results are well closed to the experiment ones.According to the situation of China and the consider of economic applicability,the structural measures suitable for Chinese situation come out.Key words: Superimposed Concrete Shear Wall；unidirectional load；nonlinear；finite element；structural measures1前言叠合板式混凝土剪力墙是由作为其外层墙模板的两层不小于50mm厚的大面积预制钢筋混凝土板组成，通过在墙模板的内部固定格构钢筋来确保墙模板的连接和间隔尺寸，待运至现场吊装支模完成后，在墙模板间的中空区域浇注混凝土，使预制部分和现浇部分形成整体即是叠合板式混凝土剪力墙。

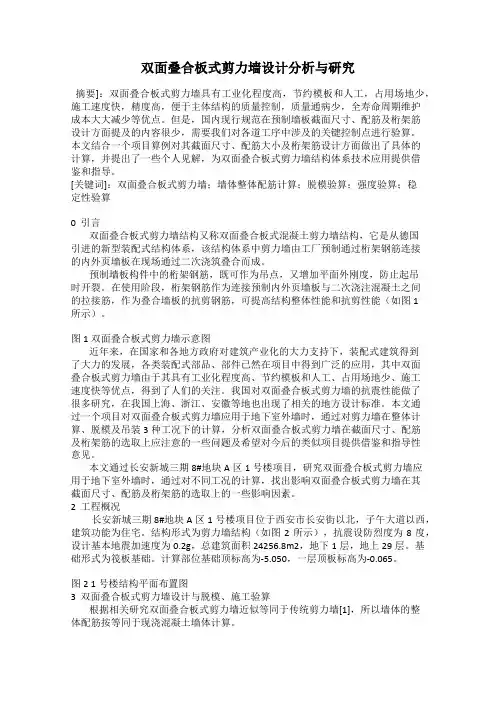

双面叠合板式剪力墙设计分析与研究

双面叠合板式剪力墙设计分析与研究摘要]：双面叠合板式剪力墙具有工业化程度高，节约模板和人工，占用场地少，施工速度快，精度高，便于主体结构的质量控制，质量通病少，全寿命周期维护成本大大减少等优点。

但是，国内现行规范在预制墙板截面尺寸、配筋及桁架筋设计方面提及的内容很少，需要我们对各道工序中涉及的关键控制点进行验算。

本文结合一个项目算例对其截面尺寸、配筋大小及桁架筋设计方面做出了具体的计算，并提出了一些个人见解，为双面叠合板式剪力墙结构体系技术应用提供借鉴和指导。

[关键词]：双面叠合板式剪力墙；墙体整体配筋计算；脱模验算；强度验算；稳定性验算0 引言双面叠合板式剪力墙结构又称双面叠合板式混凝土剪力墙结构，它是从德国引进的新型装配式结构体系，该结构体系中剪力墙由工厂预制通过桁架钢筋连接的内外页墙板在现场通过二次浇筑叠合而成。

预制墙板构件中的桁架钢筋，既可作为吊点，又增加平面外刚度，防止起吊时开裂。

在使用阶段，桁架钢筋作为连接预制内外页墙板与二次浇注混凝土之间的拉接筋，作为叠合墙板的抗剪钢筋，可提高结构整体性能和抗剪性能（如图1所示）。

图1 双面叠合板式剪力墙示意图近年来，在国家和各地方政府对建筑产业化的大力支持下，装配式建筑得到了大力的发展，各类装配式部品、部件已然在项目中得到广泛的应用，其中双面叠合板式剪力墙由于其具有工业化程度高、节约模板和人工、占用场地少、施工速度快等优点，得到了人们的关注。

我国对双面叠合板式剪力墙的抗震性能做了很多研究，在我国上海、浙江、安徽等地也出现了相关的地方设计标准。

本文通过一个项目对双面叠合板式剪力墙应用于地下室外墙时，通过对剪力墙在整体计算、脱模及吊装3种工况下的计算，分析双面叠合板式剪力墙在截面尺寸、配筋及桁架筋的选取上应注意的一些问题及希望对今后的类似项目提供借鉴和指导性意见。

本文通过长安新城三期8#地块A区1号楼项目，研究双面叠合板式剪力墙应用于地下室外墙时，通过对不同工况的计算，找出影响双面叠合板式剪力墙在其截面尺寸、配筋及桁架筋的选取上的一些影响因素。

叠合板式混凝土剪力墙竖向拼缝构造措施试验研究

中图分类号：ＴＵ３７５文献标志码：Ａ文章编号：１００８—１９３３（２０１３）０ｅｅｘｐｅｒｉｍｅｎｔｓｔｕｄｙｏｎｓｔｒｕｃｔｕｒａｌｍｅａｓｕｒｅｓｏｆｔｈｅｖｅｒｔｉｃａｌｓｅａｍｏｆ
第３９卷第１期２０１３年２月
四川建筑科学研究
ＳｉｃｈｕａｎＢｕｉｌｄｉｎｇＳｃｉｅｎｃｅ３９

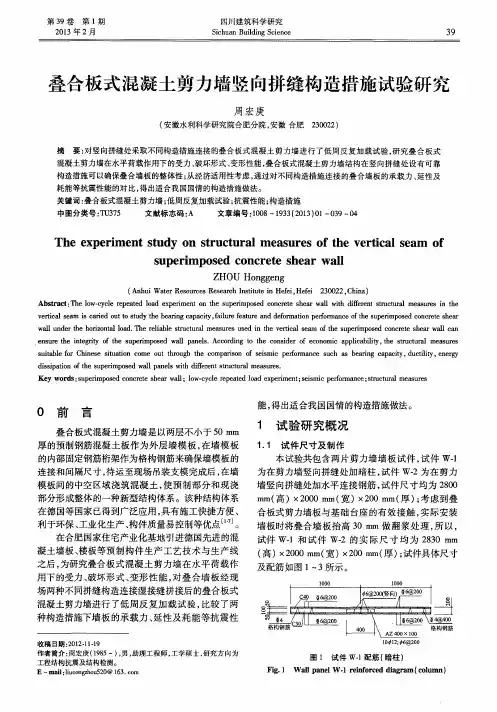

叠合板式混凝土剪力墙竖向拼缝构造措施试验研究
周宏庚
（安徽水利科学研究院合肥分院，安徽合肥２３００２２）
Ｋｅｙｗｏｒｄｓ：ｓｕｐｅｉｒｍｐｏｓｅｄｃｏｎｃｒｅｔｅｓｈｅｒａｗａｌｌ；ｌｏｗ— ｃｙｃｌｅｒｅｅａｐｔｅｄｌｏａｄｅｘｐｅｉｒｍｅｎｔ；ｓｅｉｓｍｉｃｅｒｐｆｏｍａｒｎｃｅ；ｓｔｒｕｃｔｕｒｌａｍｅｓｕａｒｅｓ
ｓｕｐｅｒｉｍｐｏｓｅｄｃｏｎｃｒｅｔｅｓｈｅａｒｗａｌｌ
ＺＨＯＵＨｏｎｇｇｅｎｇ（ＡｎｈｕｉＷａｔｅｒＲｅｓｏｕｒｃｅｓＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅｉｎＨｅｆｅｉ，Ｈｅｆｅｉ２３００２２，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅｌｏｗ— ｃｙｃｌｅｒｅｐｅａｔｅｄｌｏａｄｅｘｐｅｉｍｅｒｎｔｏｎｔｈｅｓｕｅｒｐｉｍｐｏｓｅｄｃｏｎｃｒｅｔｅｓｈｅａｒｗａｌｌｗｉｔｈｄｉｆｅｒｅｎｔｓｔｒｕｃｔｕｒａｌｍｅａｓｕｒｅｓｉｎｔｈｅｖｅｒｔｉｃｌａｓｅａｍｉｓｃａｒｉｅｄｏｕｔｔｏｓｔｕｄｙｔｈｅｂｅａｉｒｎｇｃａｐａｃｉｔｙ，ｆａｉｌｕｅｒｆｅａｔｕｒｅａｎｄｄｅｆｏｒｍａｔｉｏｎｐｅｒｆｏｍａｒｎｃｅｏｆｔｈｅｓｕｅｒｐｉｍｐｏｓｅｄｃｏｎｃｒｅｔｅｓｈｅａｒｗａｌｌｕｎｄｅｒｔｈｅｈｏｉｒｚｏｎｔｌａｌｏａｄ．ＴｈｅｒｅｌｉａｂｌｅｓｔｕｃｒｔｕｒｌａｍｅａｓｕｒｅｓｕｓｅｄｉｎｔｈｅｖｅｔｉｒｃｌａｓｅａｍｏｆｔｈｅｓｕｐｅｉｍｐｒｏｓｅｄｃｏｎｃｒｅｔｅｓｈｅｒａｗａｌｌＣｎａｅｎｓｕｒｅｔｈｅｉｎｔｅｇｒｉｔｙ０ｆｔｈｅｓｕｅｒｐｉｍｐｏｓｅｄｗａｌｌｐａｎｅｌｓ．Ａｃｃｏｒｄｉｎｇｔｏｔｈｅｃｏｎｓｉｄｅｒｏｆｅｃｏｎｏｍｉｃａｐｐｌｉｃｂｉａｌｉｔｙ，ｔｈｅｓｔｒｕｃｔｕｒａｌｍｅｓｕａｒｅｓｓｕｉｔｂｌａｅｆｏｒＣｈｉｎｅｓｅｓｉｔｕａｔｉｏｎｃｏｍｅｏｕｔｔｈｒｏｕｇｈｔｈｅｃｏｍｐａｒｉｓｏｎｏｆｓｅｉｓｍｉｃｅｒｐｆｏｍａｒｎｃｅｓｕｃｈｓａｂｅａｒｉｎｇｃａｐａｃｉｔｙ，ｄｕｃｔｉｌｉｙ，ｔｅｎｅｒｇｙｄｉｓｓｉｐａｔｉｏｎｏｆｔｈｅｓｕｐｅｉｍｐｒｏｓｅｄｗｌｌａｐａｎｅｌｓｗｉｔｈｄｉｆｅｒｅｎｔｓｔｒｕｃｔｕｒｌａｍｅｓｕａｒｅｓ．

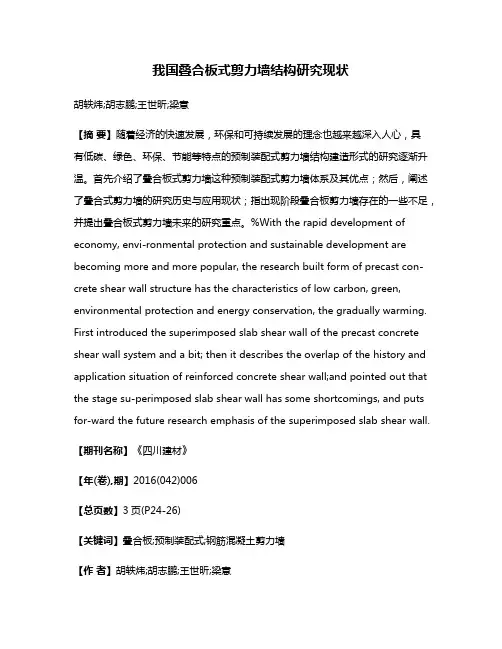

我国叠合板式剪力墙结构研究现状

我国叠合板式剪力墙结构研究现状胡轶炜;胡志鹏;王世昕;梁意【摘要】随着经济的快速发展，环保和可持续发展的理念也越来越深入人心，具有低碳、绿色、环保、节能等特点的预制装配式剪力墙结构建造形式的研究逐渐升温。

首先介绍了叠合板式剪力墙这种预制装配式剪力墙体系及其优点；然后，阐述了叠合式剪力墙的研究历史与应用现状；指出现阶段叠合板剪力墙存在的一些不足，并提出叠合板式剪力墙未来的研究重点。

%With the rapid development of economy, envi-ronmental protection and sustainable development are becoming more and more popular, the research built form of precast con-crete shear wall structure has the characteristics of low carbon, green, environmental protection and energy conservation, the gradually warming. First introduced the superimposed slab shear wall of the precast concrete shear wall system and a bit; then it describes the overlap of the history and application situation of reinforced concrete shear wall;and pointed out that the stage su-perimposed slab shear wall has some shortcomings, and puts for-ward the future research emphasis of the superimposed slab shear wall.【期刊名称】《四川建材》【年(卷),期】2016(042)006【总页数】3页(P24-26)【关键词】叠合板;预制装配式;钢筋混凝土剪力墙【作者】胡轶炜;胡志鹏;王世昕;梁意【作者单位】西华大学建筑与土木工程学院，四川成都 610039;西华大学建筑与土木工程学院，四川成都 610039;西华大学建筑与土木工程学院，四川成都610039;西华大学建筑与土木工程学院，四川成都 610039【正文语种】中文【中图分类】TU398.2随着可持续发展理念的推进，预制装配式结构的应用也越来越广泛。

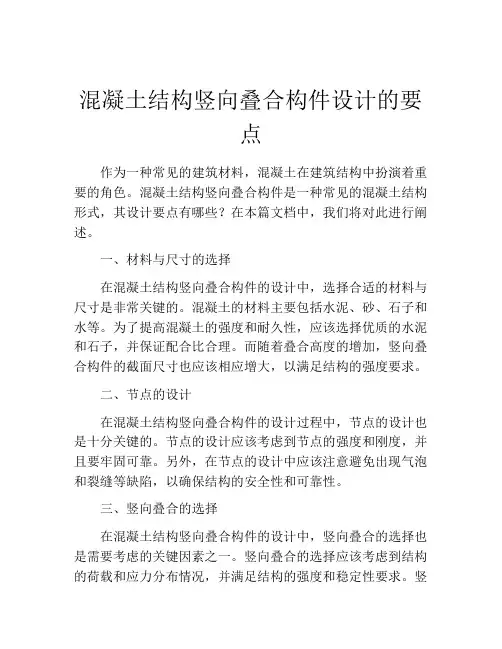

混凝土结构竖向叠合构件设计的要点

混凝土结构竖向叠合构件设计的要点作为一种常见的建筑材料，混凝土在建筑结构中扮演着重要的角色。

混凝土结构竖向叠合构件是一种常见的混凝土结构形式，其设计要点有哪些？在本篇文档中，我们将对此进行阐述。

一、材料与尺寸的选择在混凝土结构竖向叠合构件的设计中，选择合适的材料与尺寸是非常关键的。

混凝土的材料主要包括水泥、砂、石子和水等。

为了提高混凝土的强度和耐久性，应该选择优质的水泥和石子，并保证配合比合理。

而随着叠合高度的增加，竖向叠合构件的截面尺寸也应该相应增大，以满足结构的强度要求。

二、节点的设计在混凝土结构竖向叠合构件的设计过程中，节点的设计也是十分关键的。

节点的设计应该考虑到节点的强度和刚度，并且要牢固可靠。

另外，在节点的设计中应该注意避免出现气泡和裂缝等缺陷，以确保结构的安全性和可靠性。

三、竖向叠合的选择在混凝土结构竖向叠合构件的设计中，竖向叠合的选择也是需要考虑的关键因素之一。

竖向叠合的选择应该考虑到结构的荷载和应力分布情况，并满足结构的强度和稳定性要求。

竖向叠合的数量和间距也需要进行合理的设计，以保证结构的整体均衡性。

四、施工工艺的控制在混凝土结构竖向叠合构件的设计中，施工工艺的控制也是非常关键的。

施工过程中需要注意混凝土的浇注和振捣，以保证混凝土的密实性和强度。

另外，在混凝土结构竖向叠合构件的施工中，需要注意施工过程的温度和湿度等因素，以避免出现裂缝和变形等缺陷。

五、结构的稳定性控制在混凝土结构竖向叠合构件的设计中，结构的稳定性也是需要进行控制的关键因素之一。

为了保证结构的稳定性，需要注意叠合高度和墙厚的比值，以及叠合部位的配筋情况。

另外，也需要考虑到结构在施工过程中的支撑和加固措施，以保证结构的整体稳定性。

总之，混凝土结构竖向叠合构件的设计要点包括材料与尺寸的选择、节点的设计、竖向叠合的选择、施工工艺的控制和结构的稳定性控制等多个方面。

只有在这些方面都充分考虑和控制的情况下，才能够设计出符合要求的混凝土结构竖向叠合构件。

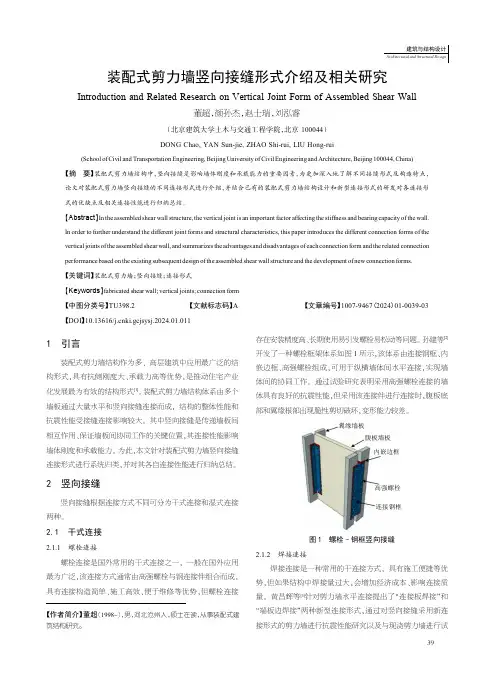

装配式剪力墙竖向接缝形式介绍及相关研究

1引言装配式剪力墙结构作为多、高层建筑中应用最广泛的结构形式,具有抗侧刚度大、承载力高等优势,是推动住宅产业化发展最为有效的结构形式[1]。

装配式剪力墙结构体系由多个墙板通过大量水平和竖向接缝连接而成,结构的整体性能和抗震性能受接缝连接影响较大。

其中竖向接缝是传递墙板间相互作用、保证墙板间协同工作的关键位置,其连接性能影响墙体刚度和承载能力。

为此,本文针对装配式剪力墙竖向接缝连接形式进行系统归类,并对其各自连接性能进行归纳总结。

2竖向接缝竖向接缝根据连接方式不同可分为干式连接和湿式连接两种。

2.1干式连接2.1.1螺栓连接螺栓连接是国外常用的干式连接之一,一般在国外应用最为广泛,该连接方式通常由高强螺栓与钢连接件组合而成,具有连接构造简单、施工高效、便于维修等优势,但螺栓连接存在安装精度高、长期使用易引发螺栓易松动等问题。

孙建等[2]开发了一种螺栓框架体系如图1所示,该体系由连接钢框、内嵌边框、高强螺栓组成,可用于纵横墙体间水平连接,实现墙体间的协同工作。

通过试验研究表明采用高强螺栓连接的墙体具有良好的抗震性能,但采用该连接件进行连接时,腹板底部和翼缘根部出现脆性剪切破坏,变形能力较差。

翼缘墙板腹板墙板内嵌边框高强螺栓连接钢框图1螺栓-钢框竖向接缝2.1.2焊接连接焊接连接是一种常用的干连接方式,具有施工便捷等优势,但如果结构中焊接量过大,会增加经济成本、影响连接质量。

黄昌辉等[3]针对剪力墙水平连接提出了“连接板焊接”和“端板边焊接”两种新型连接形式,通过对竖向接缝采用新连接形式的剪力墙进行抗震性能研究以及与现浇剪力墙进行试【作者简介】董超（1998~），男，河北沧州人，硕士在读，从事装配式建筑结构研究。

装配式剪力墙竖向接缝形式介绍及相关研究Introduction and Related Research on Vertical Joint Form of Assembled Shear Wall董超，颜孙杰，赵士瑞，刘泓睿（北京建筑大学土木与交通工程学院，北京100044）DONG Chao,YAN Sun-jie,ZHAO Shi-rui,LIU Hong-rui(School of Civil and Transportation Engineering,Beijing University of Civil Engineering and Architecture,Beijing 100044,China)【摘要】装配式剪力墙结构中，竖向接缝是影响墙体刚度和承载能力的重要因素，为更加深入地了解不同接缝形式及构造特点，论文对装配式剪力墙竖向接缝的不同连接形式进行介绍，并结合已有的装配式剪力墙结构设计和新型连接形式的研发对各连接形式的优缺点及相关连接性能进行归纳总结。

装配式双面叠合剪力墙施工技术及构造分析

装配式双面叠合剪力墙施工技术及构造分析
王安亮
【期刊名称】《科技创新与应用》
【年(卷),期】2024(14)15
【摘要】随着我国装配式结构体系的发展和建筑节能化的推进,叠合剪力墙结构得到广泛的使用,与传统的现浇剪力墙相比,叠合剪力墙具有施工便捷、工业化水平高、成本低等特点。

该文以某装配式双面叠合剪力墙住宅楼项目为依托,介绍装配式双
面叠合剪力墙的工艺流程,总结施工过程中的控制要点,以保证叠合剪力墙的工程质量。

同时借助数值分析软件对双面叠合剪力墙的构造措施展开分析,计算结果表明,
增加桁架钢筋直径能提高竖向承载力;改为钢筋笼拉结形式可以提高延性和耗能能力。

【总页数】5页(P185-188)
【作者】王安亮
【作者单位】中冶成都勘察研究总院有限公司;中国五冶集团有限公司
【正文语种】中文
【中图分类】TU398.2
【相关文献】
1.预制装配式双面叠合剪力墙体系叠合楼板动力特性研究
2.“钢板桁架双面叠合剪力墙+倒T叠合板”预制装配式结构体系受力性能试验研究
3.双面叠合剪力墙在装配式住宅项目中的应用探究
4.双面叠合地下装配式地库的构造与施工
因版权原因，仅展示原文概要，查看原文内容请购买。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

该种结构体系在德国等国家已经得到广泛的应用[1-5]，具有施工方便快捷、有利于环保、工业化生产、构件质量容易控制等优点，但基本上都没有考虑抗震设防的问题。

在合肥国家住宅产业化基地引进德国先进的混凝土墙板、楼板等预制构件生产工艺技术与生产线的工程背景下，叠合混凝土墙板竖向拼缝连接抗震性能试验[6]顺利完成，试验中设计了两块叠合式墙板W-1和W-2，并在其竖向拼缝处采取了不同的构造措施，分别为作者简介：周宏庚（1985- ），男，汉族，安徽天长人，助理工程师，工学硕士，研究方向.工程结构抗震及结构检测暗柱配筋和水平连接筋配筋，详见图1和图2。

图1 试件W-1配筋图（暗柱）图2 试件W-2配筋图（水平筋）图3 叠合板式剪力墙试件图本文在试验的基础上运用ANSYS[7]软件从裂缝发展形态、应力分布及承载力等方面对叠合板式剪力墙试件进行了单调荷载[8-10]作用下的材料非线性静力有限元分析，与试验结果进行了对比研究，并从经济节省方面对两种不同的构造措施进行了比较分析。

2有限元分析模型的建立建模时将叠合部分和现浇部分分开来处理[11]：叠合部分采用带筋SOLID65单元；现浇部分为素混凝土单元，即SOLID65单元的实常数均设为0；而暗柱构造和水平筋连接构造中的钢筋采用Link8单元进行分离式建模，并且不考虑钢筋和混凝土之间的滑移；不考虑叠合板中的格构钢筋，通过网格划分后将叠合部分节点同现浇部分节点合并加以近似，即不考虑叠合面处的相对滑移；叠合板接触的节点不予合并，不考虑实际试验时拼缝间的接触行为。

本文所采用的材料的参数均按《混凝土结构设计规范》(GB50010-2002)[12]选取；混凝土的本构关系采用文献[12]规定的曲线关系按多线性等向强化模型(MISO)输入，且为更好收敛，不考虑曲线下降段；钢筋本构关系采用理想弹塑性模型，按双线性等向强化模型(BISO)输入。

根据本文试件形状比较规则的特点，对试件采用映射网格划分，把剪力墙墙体划分为100mm×100mm×50mm的单元。

本文的有限元分析是在试验的基础上进行，边界条件的确定尽量采用与试验过程相同的控制，即对基础采用固定端处理，墙顶梁为自由端；试验中墙板与基础和墙顶梁之间均通过插筋连接，有限元分析时采用将基础和墙顶梁的节点与墙板顶部节点合并的方法加以考虑。

荷载施加同样参照试验过程，分两个荷载步：第一荷载步在墙顶梁施加恒定竖向荷载(按试验时轴压比0.1控制)；第二荷载步在墙顶梁端部施加单调水平荷载，将荷载平均分配到梁端一系列节点上，模拟试验中加载端刚性垫块，避免加载点处的应力奇异。

为了计算更好的收敛，将每一荷载步分为若干子步进行缓慢加载；本文采用的收敛准则是力控制的L2范数，收敛容差为5%，以计算不收敛或构件局部破坏严重作为构件的极限状态。

3 有限元计算结果分析与构造措施经济适用性比较3.1墙板裂缝发展过程的比较分析各试件在单调荷载作用下的裂缝发展过程见图4、图5，图中荷载值分别对应于每个试件的开裂荷载、屈服荷载和破坏荷载。

ANSYS中裂缝的表示方法[13]：破裂将在裂纹面的上显示一个圆圈的轮廓。

每个积分点上的第一次裂化将显示一个红色的圆圈，第二次裂化将显示一个绿色的圆圈，第三次裂化将显示一个蓝色的圆圈。

F=190.59KN F=402.89KN F=580.28KN图4 试件W-1单调荷载作用下裂缝发展过程F=181.92KN F=376.06KN F=526.01KN图5 试件W-2单调荷载作用下裂缝发展过程图由模拟的试件裂缝发展过程图可看出：试件在单调加载情况下，受拉侧底部首先出现水平裂缝，随着荷载不断增加，裂缝逐渐向墙板中上部发展并出现斜裂缝；试件破坏时，裂缝几乎遍及整个墙板，并在墙板受压区底部出现平面裂缝，受压区边缘混凝土达到极限抗压强度，近于压碎，边缘钢筋受压屈服。

从裂缝整个发展过程看，试件破坏均呈弯剪型破坏。

通过与试验过程中墙板裂缝发展过程对比，发现ANSYS分析得到的裂缝图与试验实测的裂缝图较为接近，但仍存在一定差别，这是由于ANSYS模拟未能完全接近试验：模拟中未考虑插筋的近似处理、未考虑格构钢筋的近似处理以及试验加载方式与模拟加载方式的区别以及试验在安装叠合板过程中叠合板接触面难免存在缝隙，模拟时未加以考虑等；同时ANSYS中采用的是弥散型裂缝模型，即假定裂缝是均匀分布的，而试验时裂缝并不可能完全均匀分布，并且在往复荷载作用下不断地闭合和开裂。

另外，ANSYS 模拟的试件裂缝数量明显多于试验的裂缝数量，这是因为试验过程中主要借助于肉眼和放大镜来观察裂缝的出现，只有当裂缝发展到混凝土表面并有相当尺寸时才能被发现；而在ANSYS分析中，一旦SOLID65单元内部的高斯积分点计算得到的应力大于混凝土单轴极限抗拉强度时就表明出现裂缝。

3.2墙板应力云图分析各试件在单调荷载作用下的应力云图见图6~图9。

(a)试件W-1预制部分(b)试件W-1现浇部分图6 试件W-1的Von Mises应力云图(a)试件W-2预制部分(b)试件W-2现浇部分图7 试件W-2的Von Mises应力云图图8 试件W-1暗柱处钢筋轴应力图图9 试件W-2水平筋连接处钢筋轴应力图从各试件最后一个荷载步混凝土的V on Mises应力云图中发现，试件预制和现浇部分的混凝土都充分发挥了作用，与试验过程中墙板受压区混凝土压碎破坏相似。

从试件W-1和试件W-2的钢筋轴应力图可看出，暗柱处及水平筋连接处纵向钢筋受力已达到屈服，与试验过程中拼缝处纵筋达到极限应变的实测结果吻合。

3.3单调加载下墙板荷载特征值及延性比较分析试件W-1、W-2的荷载特征值结果对比见表1。

表1 试件W-1、W-2荷载特征值对比编号开裂荷载P cr(kN) 屈服荷载P y(kN) 峰值荷载P pk(kN)W-1试验值300.3 476.2 630.75 有限元值190.59 402.89 580.28 误差-36.53% -15.4% -8%W-2试验值300.2 449.6 602.65 有限元值181.92 376.06 526.01 误差-39.4% -16.36% -12.72%注：表中试验值为试件往复荷载作用下结果的均值。

由表1看出，本文模拟的结果与试验结果大部分较为接近，尤其是屈服荷载与峰值荷载的误差在15%附近，结果可以接受；由于ANSYS模拟和实际试验对开裂有着不同的处理，导致试件W-1、W-2的开裂荷载误差较大。

总体看来，ANSYS模拟的计算结果较试验结果偏小，经分析可能由于本文模拟时所选取的钢筋屈服强度、混凝土极限抗拉强度、混凝土本构关系曲线等参数不是做试验时所用材料的实测参数，而是选用文献[12]中规定的值进行有限元分析，结果可能偏于保守，可通过采用试验时材料的实测参数进行模拟加以改善。

本文建模时未考虑材料本构关系曲线的下降段，没能得到试件的极限荷载，故采用假定位移延性系数（取为试件峰值荷载对应位移与屈服荷载对应位移的比值）以表征试件的延性性能，各试件的延性性能祥见表2。

表2 各试件延性性能模拟结果试件编号开裂点屈服点峰值点假定位移延性系数μP cr(kN) △cr(mm) P y(kN) △y(mm) P pk(kN) △pk(mm)W-1 190.59 0.9276 402.89 7.872 580.28 26.9571 3.42W-2 181.92 0.6984 376.06 7.247 526.01 21.218 2.93从表2可以看出，叠合板式墙板竖向拼缝处采取这两种不同构造措施的试件均可以获得良好的延性性能。

叠合板式混凝土剪力墙平面内竖向拼缝构造措施研究

合集下载

叠合板式混凝土剪力墙结构工程施工问题及对策分析

叠合板式混凝土剪力墙结构住宅施工技术探讨

装配式预制叠合板拼缝构造优化分析

一种预制剪力墙与叠合板连接构造及施工方法

叠合混凝土墙板竖向拼缝连接抗震性能试验研究

叠合板式混凝土剪力墙平面内竖向拼缝构造措施研究

双面叠合板式剪力墙设计分析与研究

叠合板式混凝土剪力墙竖向拼缝构造措施试验研究

我国叠合板式剪力墙结构研究现状

混凝土结构竖向叠合构件设计的要点

装配式剪力墙竖向接缝形式介绍及相关研究

装配式双面叠合剪力墙施工技术及构造分析

文档推荐

最新文档
