电工技术及应用6.1 三相异步电动机的认识

（4） 极限分断能力：指熔断器在额定电压下所能分 断的最大短路电流值。
29
6．开关
（1）刀开关
符号
QS
30
胶盖瓷底刀开关 （简称刀开关）
构成
特点：结构简单，价格低廉；
1.瓷柄 2.触刀 3.出线座 4.瓷底座 5.静触头 6.进线 7.胶盖
用途：常用作照明电路的电源开关，也可用来控制5.5 kW以下异 步电动机的启动与停止。
电路与电工技术项目教程
——教、学、做Βιβλιοθήκη 体化项目8 继电-接触控制
任务一 认识三相异步电动机
一、低压电器及其分类
电动机的分类
电动机
直流电动机 交流电动机
1. 定子
单相电动机 三相电动机
同步电动机 异步电动机
鼠笼式 绕线式
任务一 认识常用低压控制电器
电器 对电能的生产、输送、分配和应用能起到切换、控制、
（2)低压控制电器 主要用于电气传动系统中。对这类
电器的要求是有相应的转换能力，操作频率高，电寿命和机械 寿命长，工作可靠。如：接触器、继电器、主令电器等。
5
任务一 认识常用低压控制电器
一、低压电器及其分类
2．按动作原理 （1）手动电器
电器设备的动作直接依靠手或依靠机械力进行操作。
（2)自动电器
电器设备的动作借助于电磁力或某个物理量的变化可以自 动进行操作
23
RClA系列插入式熔断器(瓷插式熔断器)
结构
型号
24
RLl系列螺旋式熔断器
结构
25
RMl0系列无填料封闭管式熔断器
结构
型号
26
RT0系列有填料封闭管式熔断器
结构
型号
27

三相异步电机
1. 转子的转速低于旋转磁场的转速，转子绕组因与 磁场间存在着相对运动而产生感生电动势和电流，并与磁 场相互作用产生电磁转矩，实现能量的变换。
三相异步电动机的结构
定子
转子
三相异步电机
三相异步 电动机
定子
转子
机座ห้องสมุดไป่ตู้
定子铁心
定子绕组
转轴
转子铁心
转子绕组
三相异步电动机的工作原理
演示实验： 在装有手柄的蹄形磁铁的两极间放置一个闭合导体， 当转动手柄带 动蹄形磁铁旋转时， 将发现导体也跟着旋转；若改变磁铁的转向， 则导体 的转向也跟着改变。
三相异步电动机的选择
（一）三相异步电动机的功率 1. 对于连续运行的电动机，所选功率应等于或
略大于生产机械的功率。
三相异步电动机的选择
（一）三相异步电动机的功率
2. 对于短时工作的电动机，允许在运行中有短 暂的过载，故所选功率可等于或略小于生产机械的功 率。
三相异步电动机的选择
（二）三相异步电动机种类与型式
三相异步电动机
电机的概念
实现电能与机械能相互转换的电工设备总称为电机。 电机是利用电磁感应原理实现电能与机械能的相互转换。把机械能转 换成电能的设备称为发电机；把电能转换成机械能的设备叫做电动机。
三相异步电机
它是感应电动机的一种，是靠同时接入 380 V 三相交流电流供电的一 类电动机，由于三相异步电动机的转子与定子旋转磁场以相同的方向、不 同的转速旋转，存在转差率，所以叫做三相异步电动机。
三相异步电动机的工作原理
现象解释： 当磁铁旋转时，磁铁与闭合的导体发生相对运动，鼠笼式导体切割磁 力线而在其内部产生感应电动势和感应电流。感应电流又使导体受到一个 电磁力的作用，于是导体就沿磁铁的旋转方向转动起来。

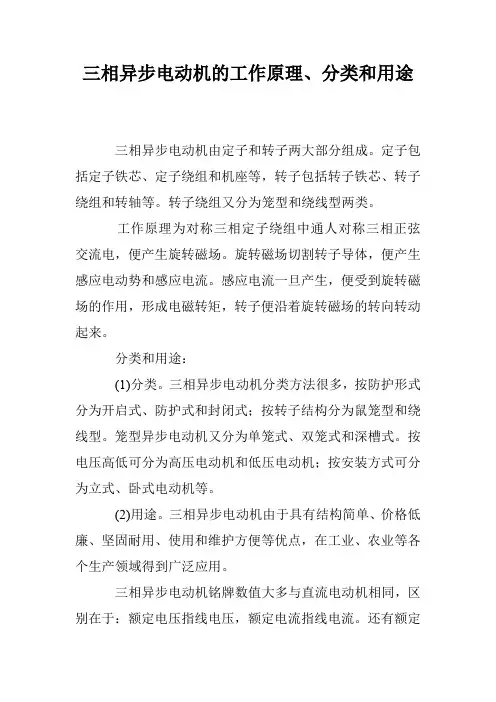

三相异步电动机的工作原理、分类和用途
三相异步电动机由定子和转子两大部分组成。

定子包括定子铁芯、定子绕组和机座等，转子包括转子铁芯、转子绕组和转轴等。

转子绕组又分为笼型和绕线型两类。

工作原理为对称三相定子绕组中通人对称三相正弦交流电，便产生旋转磁场。

旋转磁场切割转子导体，便产生感应电动势和感应电流。

感应电流一旦产生，便受到旋转磁场的作用，形成电磁转矩，转子便沿着旋转磁场的转向转动起来。

分类和用途：
(1)分类。

三相异步电动机分类方法很多，按防护形式分为开启式、防护式和封闭式；按转子结构分为鼠笼型和绕线型。

笼型异步电动机又分为单笼式、双笼式和深槽式。

按电压高低可分为高压电动机和低压电动机；按安装方式可分为立式、卧式电动机等。

(2)用途。

三相异步电动机由于具有结构简单、价格低廉、坚固耐用、使用和维护方便等优点，在工业、农业等各个生产领域得到广泛应用。

三相异步电动机铭牌数值大多与直流电动机相同，区别在于：额定电压指线电压，额定电流指线电流。

还有额定
频率，额定功率因数，接线方式等。

三相异步电动机。

9. 温升
电动机在运行过程中，其损耗的功率都变成热能而使电动机发热，同时电动机也向 周围环境放热。电动机的温度与周围介质的温差越大，其散热也越快。当电动机在 单位时间内向周围散发出的热量与其损耗功率所产生的热量相等时，电动机的温度 就不会再升高。电动机的温升指标是指允许电动机绕组温度高出周围环境温度的最 大温差。例如，我国规定环境温度以40℃为标准，若电动机的温升为75℃，则允许 电动机绕组的最高温度为（40＋75）℃＝115℃。 注意：由于实际测得的温度并非电动机绕组真正的最高温度，所以规定的电动机最 高允许温度比其所用绝缘材料最高允许温度要低。正常运行中的电动机，温升不会 超出允许值，只有在故障运行（如电源电压过低或电动机缺相运行）或过载运行时， 会由于工作电流超过额定值而导致电动机严重发热，这将影响电动机的实际寿命。
第6章 异步电动机
6.1 三相异步电动机
第6章 异步电动机
6.1 三相异步电动机
2. 旋转磁场的转速与转向 根据上述分析，电流变化一周时，两极(p=1)的旋转磁场在空间旋转一周，用f1表示 电流的频率，用n1表示旋转磁场的转速，则
对于四极（p＝2）旋转磁场，电流变化一周，合成磁场在空间只旋转了半周，故有
第6章 异步电动机
6.1 三相异步电动机
笼式转子绕组是用铜条和铜环焊接成的笼形闭合电路，如图6-4a所示，由于转子绕 组的形状像鼠笼，故称笼式转子。 对于中小型电动机，为了降低成本，常见在槽中浇铸铝液，铸成如图6-4b所示的转 子，此类转子不仅制造简单而且坚固耐用。
绕线式转子结构如图6-5所示。通常把转子三相绕组的三个末端接在一起，组成星 形联结，三个首端分别接到固定在转轴上的三个铜滑环上，滑环除相互绝缘外，还 与转轴绝缘。在各个环上，分别放置着固定不动的电刷，通过电刷与滑环的接触， 使转子绕组与外加变阻器接通，以便起动电动机。但在正常运转时，把外加变阻器 转到零位，以使转子绕组的三个首端短接在一起。
