课题二基本控制指令应用之任务3三相异步电动机Y-△降压启动控制

简述三相交流异步电动机y-δ降压启动控制原理及特点
1.启动过程
三相交流异步电动机Y-Δ降压启动控制电路在启动过程中，通过控制电路将电动机的定子绕组连接成Y形，即所谓的Y启动。

在Y 启动过程中，每相绕组所承受的电压为正常运行时电压的1/√3，从而达到降压启动的目的。

当电动机启动过程完成后，再通过控制电路将电动机的定子绕组切换到Δ形连接，即所谓的Δ运行。

2.控制原理
三相交流异步电动机Y-Δ降压启动控制电路主要由接触器、时间继电器和热继电器等组成。

其中，接触器用于控制电动机的电源通断，时间继电器用于控制电动机的启动和停止时间，热继电器则用于保护电动机免受过载电流的损害。

在启动过程中，首先接通电源，时间继电器开始计时，当计时达到预定时间时（一般为5秒左右），时间继电器动作，将接触器控制电路中的常闭触点打开，切断电动机的Y形连接，同时将常开触点闭合，接通电动机的Δ形连接。

此时，电动机进入Δ形运行状态。

3.特点
三相交流异步电动机Y-Δ降压启动控制电路具有以下特点：
（1）启动电流小：在Y形启动过程中，电动机的每相绕组所承受的电压仅为正常运行时电压的1/√3，从而降低了启动电流。

这有利于延长电动机的使用寿命。

（2）启动转矩小：由于启动电流减小，电动机的转矩也相应减
小。

这有利于防止电动机在负载较重的情况下启动时发生“闷车”现象。

（3）运行效率高：在Δ形运行状态下，电动机的电压和电流处于额定值，因此运行效率相对较高。

（4）使用范围广：该控制电路适用于容量较大且对启动转矩要求不高的三相交流异步电动机。

控制系统综合应用实训报告书专业：电气工程及其自动化班级：电气3班姓名：学号： ************指导教师：李杨清张立明李祥德自动控制与机械工程学院２０１4年12月第一部分电气线路安装调试技能训练技能训练题目一: 三相异步电动机Y-△降压启动控制一.课题分析星—三角降压启动时常用的方法之一。

凡是正常运行时三相定子绕组为三角形联结的三相笼型异步电动机，都可采用星—三角降压启动。

启动时，先将定子绕组按星型联结，接入/1，因此能减少启动三相交流电源。

此时，由于电动机每相绕组电压只为正常工作电压的3电流，待电动机转速接近额定转速时，再将电动机定子绕组改成三角形联结，各相绕组承受额定工作电压，电动机进入正常运转。

这种启动方法简便、经济，不仅适用于轻载启动，也适用于重负载下的启动。

在该电路中，电动机起动过程的星---三角转换是靠时间继电器自动完成的。

合上三相电源开关QA，按下起动按钮SB2，KM1、KT、KM3线圈同时通电并自锁，KM1主触点闭合，接通电动机三相电源，KM3的主触点闭合，将电动机的尾端连接，电动机接成星形连接，开始减压起动。

时间继电器KT延时时间设定为电动机起动过程时间（一般为6～8s），当电动机转速接近额定转速时，时间继电器整定时间到，KT动作，其对应的常闭触点断开，常开触点闭合，前者使KM3线圈断电释放，KM3的辅助常闭触点闭合，为KM2的线圈通电做好准备，后者使KM2线圈通电吸合，电动机由星形联结改成三角形联结，进入正常运行。

而KM2常闭触点断开，，使时间继电器KT在电动机星形联结/三角形联结起动完成后断电，电路中实现了KM2与KM3的电气互锁。

二.实训电气原理图如图1.1.1为三相异步电动机Y-△降压启动控制的原理图：其工作原理如下：当QF闭合，主电路及控制电路均接通。

按下SB2，电流由FU4进入，分两路：一路经FR、SB1、KM1线圈，从FU5流出，当KM1线圈得电时，常开触点闭合，电路自保持，另一路经FR、SB1、KM1、KM2、KT线圈或KM3线圈，从FU5流出。

三相交流异步电动机y-δ降压启动控制原理及特点1. 介绍三相交流异步电动机三相交流异步电动机是工业中常见的电动机类型，其结构简单、可靠性高、使用范围广泛，被广泛应用于风机、泵、压缩机等领域。

在实际应用中，为了满足设备的启动需求，常常需要采用降压启动方式，而y-δ降压启动控制就是一种常见的方式。

2. y-δ降压启动控制原理y-δ降压启动控制原理是通过改变电动机的绕组接法，从而实现起动时的降压启动。

在此控制方式下，电动机起动时首先采用星形连接，待电动机达到一定转速后，再切换为三角形连接，最终使电动机达到额定运行状态。

这种控制方式可以减小电动机启动时的起动电流，降低启动时的机械冲击，并且能够提高电动机的效率。

3. y-δ降压启动控制特点3.1 起动电流小采用y-δ降压启动控制方式可以显著降低电动机起动时的电流，减小对电网的冲击，有利于提高配电系统的稳定性。

3.2 机械冲击小降压启动通过起始时串联绕组使得电动机在起步阶段扭矩较小，减小了机械设备的冲击，延长了设备的使用寿命。

3.3 运行效率高降压启动控制方式可以减小起动时的电压波动，有利于电动机的平稳启动，并且可以提高电动机的运行效率。

4. 个人观点和理解从我个人的角度来看，y-δ降压启动控制是一种非常实用的启动方式。

它可以有效地减小电动机起动时的电流冲击和机械冲击，提高设备的稳定性和使用寿命。

也有利于电动机的高效运行，有助于节能减排。

在实际工程中，我会优先考虑采用y-δ降压启动控制方式来实现电动机的启动。

5. 总结通过对y-δ降压启动控制原理及特点的介绍和分析，我们可以看到，这种启动方式在实际工程中具有重要的应用意义。

它不仅可以降低设备的起动冲击，延长设备的使用寿命，同时也有利于提高设备的运行效率，是一种非常值得推广和应用的启动方式。

以上就是对三相交流异步电动机y-δ降压启动控制原理及特点的文章，希望能够对您有所帮助。

三相交流异步电动机y-δ降压启动控制原理及特点在工业生产中，电动机是一种非常重要的设备，它们被广泛应用于各种机械设备中，如风机、泵、压缩机等。

简述三相交流异步电动机y-δ降压启动控制原理及特点-回复三相交流异步电动机Yδ降压启动控制原理及特点介绍三相交流异步电动机是工业中常用的一种电动机，具有结构简单、维护方便等优点，广泛应用于各个领域。

在启动过程中，为了降低起动电流对电网和电动机的冲击，保护设备和减少能源损耗，通常采用降压启动控制方法来控制电动机的启动。

其中，Y-δ起动方法是一种常用的降压启动控制方法，具有较好的启动性能和经济性。

一、电动机的Yδ连接1. Y连接Y连接是一种常见的电动机接线方式，通常用于电压为380V的三相交流电源。

Y连接下，电动机的每个相和中性线之间并联连接，形成一个三角形。

2. δ连接δ连接也是一种常见的电动机接线方式，通常用于电压为220V的三相交流电源。

δ连接下，电动机的每两个相之间串接连接，形成一个三角形。

二、Yδ降压启动控制原理1. 电压的降低Yδ降压启动控制的基本原理是通过改变电动机的接线方式，将电动机的起动电压从380V降低到220V，从而降低电动机的起动电流。

启动过程中，先将电动机接线为Y连接，使其在额定电压下正常运行，并逐渐达到额定转速。

随后，通过控制器将电动机接线方式切换为δ连接，此时，电动机的电压降低为220V，从而降低电动机的起动电流。

2. 切换的控制Yδ降压启动控制的切换过程通常通过控制器来实现。

控制器根据电动机的启动状态，通过控制接触器或继电器来切换电动机的接线方式。

启动过程中，控制器根据设定的启动时间和转速来实时监测电动机的运行状态，并在达到设定条件时进行切换。

同时，控制器还可以对启动电压和电流进行监测和保护，确保电动机的启动过程稳定和安全。

三、Yδ降压启动控制的特点1. 启动电流小Yδ降压启动控制能够有效降低电动机的起动电流，减少对电网和电动机的冲击。

相比于直接起动，Yδ降压启动控制可以降低电动机的起动电流约为1/3，减少设备和线路的压力，延长设备和电缆的寿命。

2. 启动转矩较小Yδ降压启动控制降低了电动机的起动电压，从而降低了电动机的起动转矩。

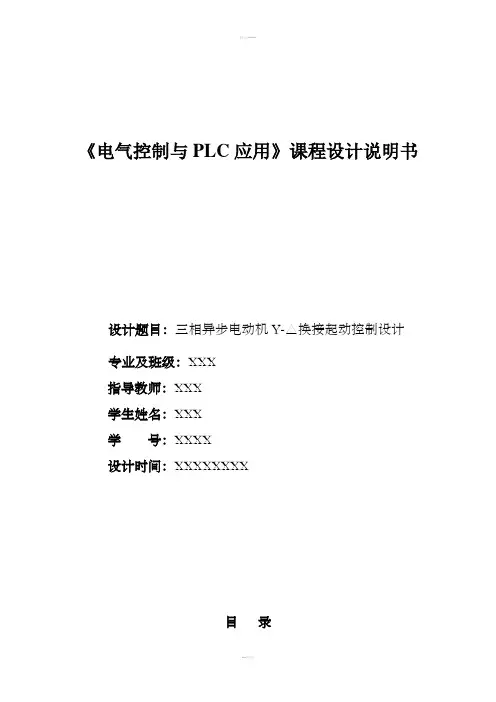

《电气控制与PLC应用》课程设计说明书设计题目：三相异步电动机Y-△换接起动控制设计专业及班级：XXX指导教师：XXX学生姓名：XXX学号：XXXX设计时间：XXXXXXXX目录一、设计题目 (1)二、控制要求 (1)三、设计内容 (1)1、设计原理 (1)2、I/O配置接线图 (3)3、工作过程 (3)4、程序设计梯形图 (4)5、程序设计指令图 (5)6、元件介绍 (5)总结 (9)参考文献 (10)一、设计题目利用三菱可编程控制器实现三相异步电动机Y-△降压起动的控制设计。

二、控制要求接触器1KM~3KM的作用分别是控制电源、Y形起动、△运行。

①按下起动按钮SB2后，电动机M先作Y起动，10s钟后自动转换为△运行。

②若任何情况下外部按下停止按钮SB1或热继电器FR动作时，都会导致电动机停止。

三、设计内容1、设计原理容量较大的电动机。

通常采用降压启动方式。

降压启动的方式很多，有星三角启动，自耦降压启动，串联电抗器降压启动，延边三角形启动等。

本文介绍电动机的星三角(Y一△)启动方式。

所谓Y一△启动，是指启动时电动机绕组接成星形，启动结束进入运行状态后，电动机绕组接成三角形。

在启动时。

电机定子绕组因是星形接法，所以每相绕组所受的电压降低到运行电压的57.7％，启动电流为直接启动时的1／3，启动转矩也同时减小到直接启动的1／3。

所以这种启动方式只能工作在空载或轻载启动的场合。

电动机Y－△启动的电路图，U1－U2、V2－V2、Wl－W2是电动机M的三相绕组。

如果将U2、V2和W2在接线盒内短接则电动机被接成星形；如果将U1和W2、V1和U2、W1和V2分别短接，则电动机被接成三角形。

实现电动机的Y－△启动控制电路见图1。

图12、I/O配置接线图图2 I/O配置接线图表1 I/O配置表2 硬件配置表3、工作过程按下启动按钮SB1，接触器KM3线圈得电，KM3的主触点闭合，KM3辅助触点（常开）闭合，接触器KM1和时间继电器的线圈得电，KM1主触点闭合，将电动机的三相绕组接成星形，电动机进入星形启动状态；KM1的辅助触点KM1－1闭合，使电路维持在启动状态。

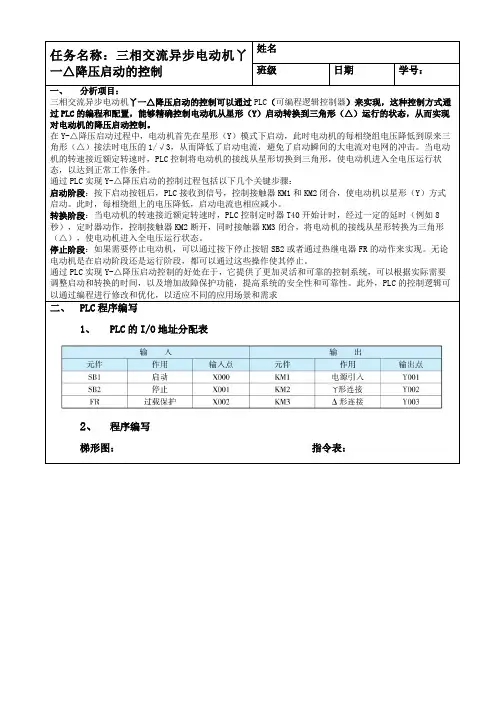

任务名称：三相交流异步电动机丫一△降压启动的控制姓名班级日期学号：一、分析项目：三相交流异步电动机丫一△降压启动的控制可以通过PLC（可编程逻辑控制器）来实现，这种控制方式通过PLC的编程和配置，能够精确控制电动机从星形（Y）启动转换到三角形（△）运行的状态，从而实现对电动机的降压启动控制。

在Y-△降压启动过程中，电动机首先在星形（Y）模式下启动，此时电动机的每相绕组电压降低到原来三角形（△）接法时电压的1/√3，从而降低了启动电流，避免了启动瞬间的大电流对电网的冲击。

当电动机的转速接近额定转速时，PLC控制将电动机的接线从星形切换到三角形，使电动机进入全电压运行状态，以达到正常工作条件。

通过PLC实现Y-△降压启动的控制过程包括以下几个关键步骤：启动阶段：按下启动按钮后，PLC接收到信号，控制接触器KM1和KM2闭合，使电动机以星形（Y）方式启动。

此时，每相绕组上的电压降低，启动电流也相应减小。

转换阶段：当电动机的转速接近额定转速时，PLC控制定时器T40开始计时，经过一定的延时（例如8秒），定时器动作，控制接触器KM2断开，同时接触器KM3闭合，将电动机的接线从星形转换为三角形（△），使电动机进入全电压运行状态。

停止阶段：如果需要停止电动机，可以通过按下停止按钮SB2或者通过热继电器FR的动作来实现。

无论电动机是在启动阶段还是运行阶段，都可以通过这些操作使其停止。

通过PLC实现Y-△降压启动控制的好处在于，它提供了更加灵活和可靠的控制系统，可以根据实际需要调整启动和转换的时间，以及增加故障保护功能，提高系统的安全性和可靠性。

此外，PLC的控制逻辑可以通过编程进行修改和优化，以适应不同的应用场景和需求二、PLC程序编写1、PLC的I/O地址分配表2、程序编写梯形图：指令表：三、 PLC外部接线（根据I/O分配表填全接线图并按图接线）四、系统调试1、输入程序2、静态调试3、动态调试注意：功能调试时一定要按照电工操作规范进行操作。

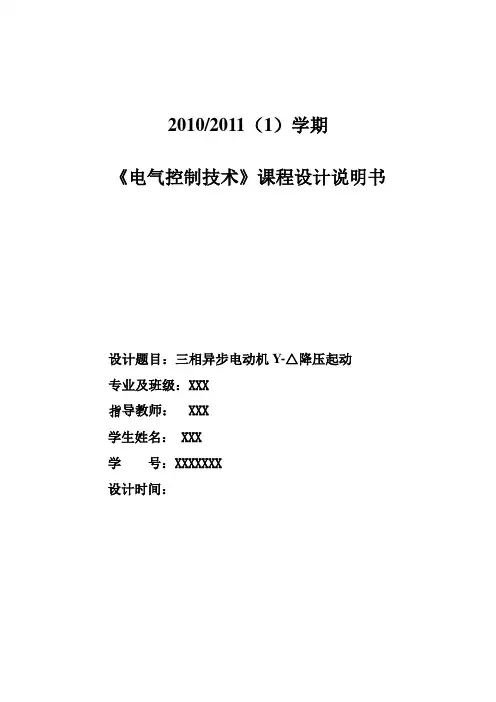

2010/2011（1）学期《电气控制技术》课程设计说明书设计题目：三相异步电动机Y-△降压起动专业及班级：XXX指导教师： XXX学生姓名： XXX学号：XXXXXXX设计时间：目录一、设计题目 (2)二、控制要求 (2)三、设计内容 (2)1、型号选择 (2)2、三相异步电动机Y-△降压起动主电路图 (2)3、三相异步电动机Y-△降压起动控制电路图错误！未定义书签。

4、I\O分配表 (3)5、PLC外部接线图 (4)6、三相异步电动机Y-△降压起动控制梯形图 (4)7、指令程序 (5)总结 (6)参考文献 (7)一、设计题目三相异步电动机Y-△降压起动控制设计二、控制要求接触器1KM~3KM的作用分别是控制电源、Y形起动、△运行。

①按下起动按钮SB1后，电动机M先作Y起动，10s钟后自动转换为△运行。

②若任何情况下外部按下停止按钮SB2或热继电器FR动作时，都会导致电动机停止。

三、设计内容1、型号选择输入端有X000、X001、X002，输出端有Y000、Y001、Y002共6个输入/输出点，所以选用日本三菱公司生产的F1-8MR型。

2、三相异步电动机Y-△降压起动主电路图三相异步电动机Y-△降压起动工作原理：按下起动按钮SB1，接触器KM2通电吸合，KM2主动合出头闭合使电动机M定子三相绕组接成Y形，KM2辅助动合触头闭合使使接触器KM1和时间继电器KT通电吸合，KM1主动合触头闭合使电动机M接电源起动，KM1辅助动合触头自锁，KT吸合后经其整定时间的延时，缓吸动断触头断开使KM2断电释放，KM2主动合触头断开使电动机M 退出Y形接法；KT缓吸动合触头闭合并KM2动断触头闭合使接触器KM3通电吸合，KM3主动合触头闭合使电动机M接成△形接法运行，KM3辅助动断触头断开使KT退出运行。

3、三相异步电动机Y-△降压起动控制电路图4、I\O分配表5、PLC外部接线图可编程序控制器（PLC）是以计算机技术为核心的通用自动控制装置，它的功能强，可靠性极高，编程简单，使用方便，体积小巧，它不仅能实现对开关量的逻辑控制，还具有数学运算、数据处理、运动控制、模拟量PID控制、通信联网等功能。

课题二基本控制指令应用任务3 三相异步电动机Y－△降压启动控制知识目标：1．掌握主控指令MC、MRC的功能及应用，同时了解主控指令与多重输出指令的异同点。

2．掌握主控指令在PLC的软件系统及梯形图的编程原则。

能力目标：1.会根据控制要求，能灵活地运用经验法，通过主控指令或多重输出指令实现三相异步电动机Y-△降压启动控制的梯形图程序设计。

2. 能通过三菱GX-Developer编程软件，采用梯形图输入法或指令语句表输入法进行编程，并通过仿真软件采用软元件测试的方法，进行仿真；然后将仿真成功后的程序下载写入到事先接好外部接线的PLC中，完成控制系统的调试。

如图2-3-1所示是三相异步电动机Y—△降压启动的继电控制电路。

本次任务就是：用PLC控制系统来实现如图2-3-1所示的三相交流异步电动机的Y—△降压启动控制，其控制的时序图如图2-3-2所示。

图2-3-1 三相异步电动机Y—△降压启动的继电控制电路图2-3-2 三相异步电动机Y—△降压启动控制时序图任务控制要求：（1）能够用按钮控制三相交流异步电动机的Y-△降压启动和停止。

（2）具有短路保护和过载保护等必要的保护措施。

（3）利用PLC基本指令中的主控指令或多重输出指令来实现上述控制。

实施本任务教学所使用的实训设备及工具材料可参考表2-3-1所示。

表2-3-1 实训设备及工具材料通过对如图2-3-1所示的继电器控制线路图和如图2-3-2所示的控制时序图分析，可知三相异步电动机的Y—△降压启动控制原理为：启动时，首先合上总电源开关QF，按下启动按钮SB2，接触器KM1线圈得电，其辅助常开触头闭合自锁，主触头闭合；接触器KM3和时间继电器KT线圈同时得电，辅助常闭触头断开联锁；主触头闭合，电动机Y形启动。

5S后，时间继电器KT的延时断开瞬时闭合常闭触头延时断开，接触器KM3线圈失电，其主触头断开，Y形启动结束。

而KM3辅助常闭触头复位，时间继电器KT的延时闭合瞬时断开常开触头延时闭合，接触器KM2线圈得电，KM2主触头闭合，其辅助常开触头闭合自锁，电动机△形运行；KM2辅助常闭触头断开联锁，时间继电器KT线圈失电，其延时断开瞬时闭合常闭触头复位为下次启动作准备。

三相异步电动机的Y—△启动控制实验报告实验目的：1.理解三相异步电动机Y-△启动控制的原理；2.学会使用实验仪器，进行Y-△启动控制实验；3.探讨不同条件下Y-△启动控制的特点和优缺点。

实验仪器：1.工频电源；2.三相异步电动机；3.电流表、电压表；4.实验接线板；5.开关；6.其他必要的实验辅助设备。

实验原理：三相异步电动机在启动阶段启动电流较大，容易对电网造成冲击和短时过载。

为了减小启动电流，一种常用的方法是采用Y-△启动控制。

Y-△转换器是一种三角形和星形互联的电路，通过切换这两种连接方式，可以实现电动机的起动和停止。

在起动阶段，电动机连接为星形，启动电流较小；在运行阶段，电动机连接为三角形，电动机正常运行。

实验步骤：1.将工频电源接入电动机主馈线末端，并接地；2.在电动机输出线路上串联一个电流表、一个电压表，用于观察电流和电压的变化；3.将实验接线板上的接线器调整到Y-△转换器的星形连接方式；4.打开电源，记录电流和电压的数值；5.启动电动机，观察电流和电压的变化，并记录数据；6.将实验接线板上的接线器切换到三角形连接方式；7.再次观察电流和电压的变化，并记录数据。

实验结果：在实验过程中，根据实际情况记录了电流和电压的变化数据。

根据数据可以得出以下结论：1.在Y-△转换器的星形连接方式下，启动电流较小，电压较高；2.在Y-△转换器的三角形连接方式下，电流较大，但电压较低；3.通过对比两种连接方式下的电流和电压数据，可以明显看出Y-△启动控制可以减小启动电流。

实验讨论：1.Y-△启动控制的优点是可以减小启动电流，降低对电网的冲击和过载风险；2.Y-△启动控制的缺点是需要额外的电器元件和接线，增加了成本和复杂度；3.实际应用中，是否采用Y-△启动控制需要考虑电动机的功率、负载情况以及电网容量等因素。

实验总结：通过本次实验，我学习了三相异步电动机Y-△启动控制的原理和实验操作方法。

实验结果表明，Y-△启动控制可以有效减小启动电流，降低对电网的冲击和过载。

实验、三相异步电动机正反转及Y--△降压起动的PLC控制一、实验目的(1)用PLC控制电动机正反转和Y--△降压起动。

(2)掌握程序调试的步骤和方法。

⑶掌握构建实际PLC控制系统的能力。

二、预习要求(1)复习电动机正反转和Y--△起动主电路和控制电路。

(2)根据控制要求设计电动机正反转和Y--△起动的主电路原理图。

⑶如何用PLC程序实现正反转和Y--△起动控制电路。

⑷根据控制要求(如图10-2),设计程序流程图，确定I/O点数。

(5)根据电气控制要求(系统图如图10-1)及程序流程图，设计控制程序。

三、实验设备⑴PLC实验装置一套⑵与PLC相连的上位机一套⑶连接导线一套*(4)电机PLC控制对象模型一套四、实验内容及步骤⑴确定I/O点数。

列出详细的I/O地址分配表。

⑵按照S7-200设备的要求，仔细检查连接线，先PLC电源线，再I/O连接线。

接通硬件电源。

⑶输入编好的PLC控制程序。

⑷运行程序，按控制要求设置各输入量，观察PLC运行情况，调试程序直至正确为止。

*(5)连接控制模型后观察运行情况。

右转启动器接通丫启动器接通（5秒）△启动器接通►■右转灯闪5秒右转灯常亮QO.O[-HQ0.1QQ02 SQO37^304 2QT54Q 。

Q07M故障灯丫继电器Ai怅电器^7左^电器右绿电器关机灯图10-1系统布线图左转启动"I~左转启动器接通|~丫启动器接通（5秒）△启动器接通►►-左转灯闪5秒左转灯常亮停止右转启动右启后馋△丫启反馈△启反慑10.410510.010110210.310d107L+会转启初一^启勤图10-2系统控制要求五、注意事项⑴注意开关的选择(点动或自持)⑵程序中的各输入输出点应与外部实际I/O正确连接。

⑶应用PLC触点实现自锁和互锁功能。

*(4)PLC与控制对象模型的接线必须仔细对照PLC输出各点与实物是否相符。

六、思考和讨论⑴试比较PLC控制程序与常规电气控制电路的区别与联系。

课题二三相异步电动机按钮、接触器手动Y-△降压启动控制线路【实习目的】1、读懂电路图，掌握三相异步电动机按钮、接触器手动Y-△降压启动控制线路的工作原理2、能根据原理图进行合格布线3、学会利用万用表检测电路准确性和检测电路故障【实习所需工具】尖嘴钳1把、剥线钳1把、测电笔1支、2号十字螺丝刀1把、2号十字螺丝刀1把、4号平口螺丝刀1把、4号平口螺丝刀1把序号设备/材料型号单位数量备注1 转换开关个 12 交流接触器CJ10-20 个 33 熔断器及熔体RL1-60/20 套 34 熔断器及熔体RL1-15/4 套 25 热继电器JR16-20/3 个 16 三联按钮开关LA10-3H 个 17 接线端子8一、实习简图1、电路图2、元件布置图二、实习内容及操作要领 1、安全教育。

2、读电路图。

读懂电路图，理解电路原理，掌握各部分低压电器的作用。

①降压启动：指利用启动设备将电压适当降低后，加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

②降压启动方式：定子绕组串接电阻降压启动、自耦变压器降压启动、Y-△降压启动、延边三角形降压启动。

③电动机的星形连接：把电机三相线圈的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。

④电动机的三角形连接：把电机三相线圈的每一相的绕组的始端依次相接的连接方式。

注意：三相异步电动机启动按铭牌标示接法为△形或Y 形时，均为全压启动，若铭牌标示接法为△形而采用Y 形接法启动，则为降压启动，启动电流为原接法时的1/3；若铭牌标示接法为Y 形而采用△形接法时，则不适合负载三相380V 电压，只适合负载三相220V 电压运行。

在额定电压380v 运行的三相异步电动机，三角形接法和星形接法的转速可视为一样，功率相差很大，例如三角接法为10kw 电动机，在星形下运行，其功率只有三角的1/3左右。

但是，在380*1.73=660v 电压下运行功率相等。

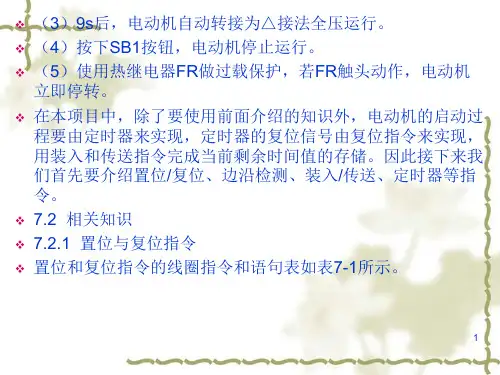

课程：西门子S7-200PLC定时器、计数器的应用课题：三相异步电动机Y-△降压启动控制线路2、断开延时定时器（TOF）输入端（IN）接通时，定时器位立即为“1”，并把当前值设为0。

输入端（IN）断开时，定时器开始计时，当断开延时定时器（TOF）的计时当前值等于设定时间时，定时器位断开为“0”，并且停止计时。

TOF指令必须用负跳变（由on到off）的输入信号启动计时。

3、有记忆功能的接通延时型定时器（TONR）输入端（IN）接通时，接通有记忆接通延时定时器（TONR），并开始计时，当定时器（TONR）的当前值等于或大于设定值时，该定时器位被置位为“1”。

定时器（TONR）累计值达到设定值后，定时器（TONR）继续计时，一直计到最大值32767。

查阅STEP7-MicroWin软件中有关TOF指令的内容。

查阅STEP7-MicroWin软件中有关TONR指令的内容。

结合STEP7-MicroWin软件的帮助文件，讲解TOF定时器的特点。

结合STEP7-MicroWin软件的帮助文件，讲解TONR定时器的特点。

写出TOF指令的主要特点。

写出TONR指令的主要特点。

输入端（IN）断开时，定时器（TONR）的当前值保持不变，定时器位不变。

输入端（IN）再次接通，定时器当前值从原保持值开始再往上累计时间，继续计时。

可以用定时器（TONR）累计多次输入信号的接通时间。

上电周期或首次扫描时，定时器（TONR）的定时器位为“0”，当前值保持，可利用复位指令（R）清除定时器（TONR）的当前值。

4、应用定时器的注意事项1）不能把一个定时器号同时用作断开延时定时器（TOF）和接通延时定时器（TON）（相当于同一定时器号既用作模拟断电延时型的物理时间继电器功能，又用作模拟通电延时型的物理时间继电器功能）。

2）使用复位（R）指令对定时器复位后，定时器位为“0”，定时器当前值为0。

3）有记忆接通延时定时器（TONR）只能通过复位指仿照教师演示的简单应用程序，自行编程调试，理解三种定时器的工作原理和特点。

三相异步电动机的Y—△启动控制实验报告The Standardization Office was revised on the afternoon of December 13, 2020可编程控制器课程设计报告书三相异步电动机的Y—△启动控制学院名称：自动化学院学生姓名：专业名称：班级：时间：2013年5月20日至5月 31日三相异步电动机的Y—△启动控制一、设计目的：1.了解交流继电器、热继电器在电器控制系统中应用。

2.了解对自锁、互锁功能。

3.了解异步电动机Y—△降压启动控制的原理、运行情况及操作方法。

二、设计要求：1、设计电动机Y—△的启动控制系统电路；2、装配电动机Y—△启动控制系统；3、编写s7_300的控制程序；4、软、硬件进行仿真，得出结果。

三、设计设备：1.三相交流电源（输出电压线）；2.继电接触控制、交流接触器、按钮、热继电器、熔断器、PLCS300；3.三相鼠笼式电动机。

四、设计原理：对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在启动时将定子绕组接成星形，待起动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击，这样的起动方式称为星三角减压启动，或简称为星三角启动（Y-Δ启动）。

星三角起动法适用于正常运行时绕组为三角形联接的的电动机，电动机的三相绕组的六个出线端都要引出，并接到转换开关上。

起动时，将正常运行时三角形接法的定子绕组改接为星形联接，起动结束后再换为三角形连接。

这种方法只适用于中小型鼠笼式异步电动机.定子绕组星形连接时，定子电压降为三角形连接的1/√3,由电源提供的起动电流仅为定子绕组三角形连接时的1/3。

就是可以较大的降低启动电流,这是它的优点.但是,由于起动转矩与每相绕组电压的平方成正比，星形接法时的绕组电压降低了1/ √3倍，所以起动转矩将降到三角形接法的1/3,这是其缺点。

Y-△降压启动器仅适用于△运行380V的三相鼠笼式电动机作空载或轻载启动。
