ewb使用及实验一

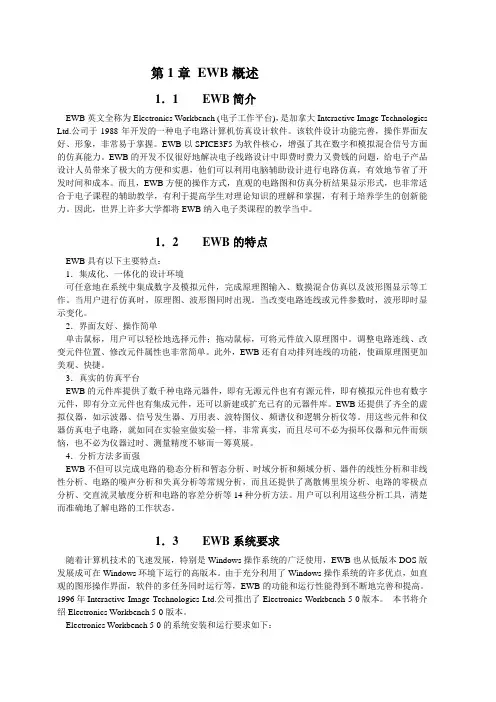

一、EWB简介电子工作平台Electronics Workbench (EWB)(现称为MultiSim) 软件是加拿大Interactive Image Technologies公司于八十年代末、九十年代初推出的电子电路仿真的虚拟电子工作台软件，它具有这样一些特点：（1）采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取；（2）软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。

（3）EWB软件带有丰富的电路元件库，提供多种电路分析方法。

（4）作为设计工具，它可以同其它流行的电路分析、设计和制板软件交换数据。

（5）EWB还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。

二、Electronics Workbench 软件界面1．EWB的主窗口图1 WEB5.12工作主窗口EWB5.12与其它应用程序一样，有一个标准工作界面。

部分菜单功能也和其它软件一样，如复制粘贴等。

在此不再介绍。

仅就和我们相关的部分作以说明。

1) 工具栏为方便使用，EWB将一些常用的命令以图标按钮的形式组成常用工具栏，使用者直接单击按钮就可以实现相应的操作。

EWB的工具栏各按钮的名称和功能如图2。

图2 工具栏常用按钮2) 元器件及仪器库栏EWB的元器件库提供了非常丰富的元器件和各种常用测试仪器，设计电路时，只要单击所需元器件库的图标即可打开该库。

元器件库如图3，各库的子库如图4至图17。

图3元器件库将鼠标放置对应元件，单击右健，选中对应元件，拖至工作区中，该元件即被选中。

（1）信号源库图4 信号源库图标（2）基本元件库图5 基本元器件库图标（3）二极管库图6 二极管库图标（4）晶体管库图7 晶体管库图标（5）模拟集成电路库图8 模拟集成电路库图标（6）混合集成电路库图9 混合集成电路库图标（7）数字集成电路库图10 数字集成电路库图标（8）逻辑门电路库（9）数字器件库图12 逻辑门电路子库图13 数字器件子库（10）显示器元件库图14 显示器元件库图标（11）控制器件库图15 控制器件库图标（12）其他元器件库（13）仪器件库图2-6为常用虚拟议表库图16 其他器件库图标图17 仪器库图标3) EWB5.12的基本操作（1）EWB 5.12的常用功能键在EWB 5.12中，可以使用菜单进行电路的设计和分析，也可以使用功能键，下面给出常用的功能键，如表1所示。

表 1 常用功能键三、创建电路１）元器件的操作调用：单击元器件所在的库图标，打开该元器件库，从下拉的子库中选中所需元器件拖拽到电路设计区的合适位置。

在数字集成电路库、逻辑门电路库和数字功能电路库中，有些集成电路和器件它们的图形被拖拽到电路设计区后将出现一对话框，需进行模型选择。

当单击接受按钮后，该模型出现在设计区内。

选中：单击某元器件，即可选中该器件。

按住“Ctrl”键反复单击要选中的元器件，可选中一组元器件。

在设计区的某位置拖拽出一矩形框，可选中矩形区域里的所有元器件。

选中的元器件变为红色以示区别。

移动：拖拽元器件可移动该元器件。

选中一组元器件，拖拽其中任意一个元器件，可移动一组元器件，元器件移动后连线会自动排列。

旋转、翻转、复制和删除：选中元器件，单击工具栏的相应按钮或选择相应的菜单命令，实现元器件的旋转、翻转、复制和删除。

此外，直接将元器件拖拽到元器件库也可实现删除操作。

2）导线的操作导线的连接：将鼠标指向元器件的端点使其变成一个小圆点，然后拖拽出一根导线至另一元器件或连接点的端点，出现另一个圆点后释放鼠标左键，完成导线的连接。

连线的删除和改动：将连线的一端拖离元器件的端点即可删除连线。

如将其拖拽至另一个连接点，即可完成连线的改动。

连线的移动：将光标贴近该导线，按下鼠标左键，这时光标变为一双箭头，拖拽即可移动该导线。

导线颜色设置：双击导线弹出Wire Properties 对话框，选择Schematic Options 选项，单击“Set Wire Color”按钮，即可选择合适的颜色。

在连线中插入元器件：直接将元器件拖拽至导线上，该元器件即可插入电路。

连接点的使用：一个连接点最多可以连接来自4个方向的导线，可以直接将连接点插入连线中，还可以给连接点赋予标识。

四、虚拟仪器仪表及使用操作１）电压表和电流表从指示器件库中，选定电压表或电流表，用鼠标拖拽到电路工作区中，通过旋转操作可以改变其引出线的方向。

双击电压表或电流表可以在弹出对话框中设置工作参数。

电压表和电流表可以多次选用。

即同一电路中可选多个。

图18 电压表和电流表图标２）数字多用表数字多用表的量程可以自动调整。

下图是其图标和面板。

图19 数字多用表图标其电压、电流档的内阻，电阻档的电流和分贝档的标准电压值都可以任意设置。

从打开的面板上选Setting 按钮可以设置其参数。

３）示波器示波器为双踪模拟式，其图标和面板如下图所示。

图20 示波器图标其中：Expand ---- 面板扩展按钮；Time base ---- 时基控制；Trigger ---- 触发控制；包括：①Edge ---- 上（下）跳沿触发②Level ---- 触发电平③触发信号选择按钮：Auto（自动触发按钮）；A、B（A、B 通道触发按钮）；Ext（外触发按钮）X（Y）position ---- X（Y）轴偏置；Y/T、B/A、A/B ---- 显示方式选择按钮（幅度/时间、B通道/A通道、A通道/B通道）；AC、0、DC ---- Y轴输入方式按钮（AC、0、DC）。

在扩展的面板中，单击“Reduce”按钮，可恢复面板原来大小；单击“Reverse”按钮，可改变屏幕背景颜色；单击“Save”按钮，可以以ASCLL码格式存储波形读数。

示波器显示波形的颜色可以通过设置连接示波器的导线颜色确定。

图21 扩展的示波器面板４）信号发生器信号发生器可以产生正弦、三角波和方波信号，其图标和面板如下图所示。

可调节方波和三角波的占空比。

图22 信号发生器图标5）波特图仪波特图仪类似于扫频仪，可以测量和显示被测电路的幅频特性和相频特性,其图标和面板如图23图23 波特图仪图标和面板波特图仪有IN和OUT两对端口，IN输入端口接被测电路的输入端，OUT输出端口接被测电路输出端。

在使用波特图仪时，必须在电路的输入端接入AC（交流）信号，对频率没有特殊要求。

频率测量的范围由波特图仪参数设置确定。

实验一高频小信号谐振放大器的仿真一、实验目的1、EWB 常用菜单的使用；2、搭接实验电路及各种测量仪器设备；3、掌握使用虚拟仪器仪表测量高频小信号放大器的静、动态工作点测试方法；4、掌握使用虚拟示波器观察放大器的输入、输出波形，以及虚拟扫频仪测量调谐放大器的幅频特性。

二、实验器材1、虚拟示波器 1台2、虚拟万用表 1台3、虚拟扫频仪 1台三、实验内容及步骤1、利用EWB 软件绘制出如附图1.1所示的高频小信号谐振放大器实验电路。

注意各个元件参数的设置，使得电路产生谐振。

图1.1 高频小信号谐振放大器仿真电路2、静态工作点测量将交流输入设置为0 i U 时，选用虚拟万用表分别测量静态工作点B V 、C V 、E V 、BE V 及CE V 的值，并填入表1.1中。

双击万用表符号，会弹出万用表面板，单击仿真开关，电路即被激活，开始仿真。

表1.13、动态测试1）当接上信号源Ui （20mV/6.5MHZ/0°）时，双击虚拟示波器符号，设置参数，直到得到稳定的不失真的输入、输出波形。

如图1.1所示，将虚拟示波器的A 通道和B 通道分别接放大器的输入输出端，观察其输入输出波形。

如图1.2所示：A 通道为输入波形，位于显示屏上方；B 通道为输出波形，位于显示屏下方。

图1.2 高频小信号放大器谐振时的输入输出仿真波形观察并对比输入与输出波形，用虚拟万用表的交流档测量放大器谐振时输入输出电压值，并计算出电压增益，并填写表1.2。

表1.22）改变C1、L1的参数值，（C1=50pF），使放大器处于失谐状态。

重新仿真。

比较波形的异同。

图1.3 高频小信号失谐时的输入、输出仿真波形用虚拟万用表的交流档测量放大器失谐时输入输出电压值，并计算出电压增益，并填入表1.3中。

表1.33）双击波特图仪，适当选择垂直坐标与水平坐标的起点、终点值，即可看到附图1.4所示的高频小信号放大器的幅频特性曲线。

从波特图仪上的幅频特性曲线分析此电路的带宽与矩形系数。

4）改变电阻R1的阻值，观察频带宽度的变化。

图1.4 高频小信号谐振放大器的幅频特性曲线改变输入信号频率，观察幅频特性变化情况。

四、实验报告1、填写实验名称、实验器材、实验步骤等各项内容；2、按步骤完成实验内容并填写各表。
