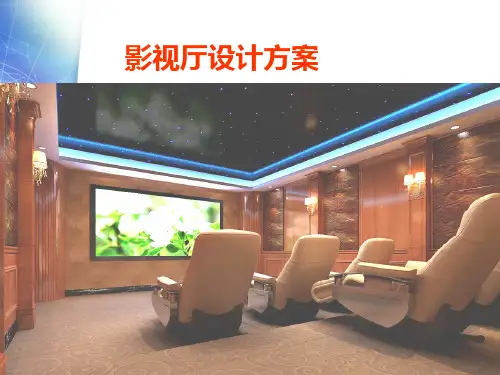

影视厅设计 PPT课件

12
设计原则--观众厅 视线设计
剧院设计视点--0点 位置：舞台大幕线中央
高度：舞台面以上0.3米内 （舞台高度0.6-1.15米）
13
设计原则--观众厅 视线设计
视角 水平视角 （观众席对视点的最远视距，话剧和戏曲剧场不宜大于28m；伸出式、岛式舞台剧场不宜大于20m）
14
设计原则--观众厅 视线设计
视角
垂直视角
*观众的仰视俯视都不利 于看清目标，有时还会 引起不适，仰视常出现 在前排观众，俯视出现 于后排观众。
*俯角二楼不应大于20度， 二楼以上不应大于30度； 靠近舞台的包厢或边座 俯角不宜大于35度。
*仰角不应大于40度。
<40
15
设计原则--观众厅 视线设计
无遮挡设计 结合音乐厅升 高设计讲解
CONTENTS
01 设计原则 02 实例调研 03 案例分析 04 场地调研
1
设计原则
01
2
设计原则--观众厅范围
3
设计原则--前厅、休息厅
• 前厅休息厅功能要满足观众候场、展览、休息、交流、疏散要求。并辅设咨询、存储、小 卖、卫生间等。
• 售票室可单独设置或附设于前厅，每500座设一个售票口。
赛宾公式
T-混响时间 v-房间体积 S-房间墙面总表面积 a-房间表面平均吸声系数
6
设计原则--观众厅
平面形式1--矩形平面
*侧墙反射声均匀，适合中、小型剧场或音乐厅，不宜设楼座。 *观众厅宽度较大时，前中区观众座缺少侧向早期反射声，音质效 果会变差
7
设计原则--观众厅
平面形式2--钟形平面
*侧墙早期反射声均匀 *减少了舞台两侧偏座 *为一般中、大型剧场采用的平面形式，可设楼座。

参考资料 3
2020/1/7
电影院建筑设计及理论
第一节 电影发展史和当今广泛采用的放映制式影片
1、电影发展史 2、当今广泛采用的放映制式影片 3、电影院类型及规模 4、实例
4
2020/1/7
电影院建筑设计及理论
电影的发明·发展
（1）电影的发明和电影院的产生
电影是19世纪后半期由美国的爱迪生发明的。之后，爱迪生想把电影向 “活动电影放映机”发展，但是没有成功。他也没有想到把电影投射到银 幕上。
二、耐火等级：各等级电影院均不应低于二级。 三、大型、特大型电影院观众厅设置楼座时，其楼座后部上方及池座后 部低矮空间宜考虑排烟措施。
按防火等级分类
等级
通风设备
甲等 乙等 丙等
100年以上
50~100年 25~50年以下
电影院设计及理论
当今广泛采用的放映制式影片
14
2020/1/7
电影院建筑设计及理论
第一节 电影院观众厅建筑工艺设计指标 3。1。6 电影类型：
15
2020/1/7
电影院建筑设计及理论
第一节 电影院观众厅建筑工艺设计指标
16
电影院建筑设计及理论
影片 系统
普通 标准 影片
“西 尼马 斯柯 普”1
“西 尼马 斯柯 普”2
另一路供观众厅周围的环境效果扬声器用。近年来由于彩色胶片的 清晰度和颗粒度都大有改善﹐镜头性能有所提高﹐用35毫米胶片拍摄原 底﹐通过变形光学系统印片而获得70毫米拷贝的方法也得到应用。
24
2020/1/7
电影院建筑设计及理论
当今广泛采用的放映制式影片
（8）IMAX胶片与普通35mm胶片的尺寸对比
1895年12月28日，法国巴黎的留米埃尔弟兄首次使用放映机和银幕， 开始了电影“放映”。这被认为是现代电影的原型，成了后来电影发展的 基础。

侧墙使用的是我司专利新材料 生态木微型吸音板与聚酯纤维 jh板相 结合，搭配聚酯纤维jh板和木线条，并在侧墙等距间隔位置放上罗马装饰 柱，提升房间整体的品位。 3、前墙 根据听音乐以及看电影的房间标准，房间前墙亦选用龙骨基层内填充吸音 棉在细木工板上实贴聚酯纤维jh 板的方法处理。前墙墙角用低频陷阱， 用来吸收低频，避免产生共振和驻波。 4、后墙 后墙靠中间位置布置的是jh二维扩散板和两边适当用jh生态木微型吸音板 和聚酯纤维jh板，可以提高聆听位置的声音明亮度。 5、地板 地面铺设PVC地板，表面铺一层块毯，以减少镜面反射声，避免颤动回声 等缺陷。 6、隔音 现在未做声学处理前业放已做了隔音处理，也适当的降低了背景噪音要求
12
英国沃夫德尔音响OPUS2系列
国际奖项 2003 EVO系列荣获英国《WHAT HI FI》年度五星级大奖 2004 Diamond9系列赢取了当年英国《WHAT HI FI》三项年度最高大奖 2007 Diamond9.1荣获日本《AV Review》年度产品大奖 2009 Diamond10.1荣获英国《What Hi-Fi》年度五星级大奖
15
2
影视厅设备布置示意图
1320
5620 4300
4730 4300
5620
3
影视厅声场设计示意图
1320
5620 4300
4730 4300
5620
4
影视厅前墙立面示意图
5
影视厅侧墙立面示意图
6
Hale Waihona Puke 影视厅后墙立面示意图7
墙面装饰大样图
8
顶面装饰大样图
9
家庭影院系统
一套完整的家庭影院系统应该有三大部分组 成：一、家庭音响部分，即声音播放单元；二、 投影部分，即图像播放单元；三、卡拉ok部分， 即点歌唱歌单元。客户根据自己的爱好选择合理 的搭配，客户根据自己的消费能力选择各个档次 的产品。随着社会的进步与发展，人们的消费能 力越来越高，拥有一套完整的家庭影院系统是高 素养群体的普遍愿望。本案结合客户的要求和别

影剧院声学设计
声学设计的基本要求
01 02
保证良好的音质效果
影剧院作为观影和听音的场所，音质效果是评价其质量的重要指标。声 学设计应确保观众席有良好的听音环境，声音清晰、饱满、无回声和颤 动。
满足不同类型节目的需求
不同类型的节目对声学设计的要求不同，如音乐会、歌剧、话剧等。声 学设计应能够适应不同节目的需求，提供合适的混响时间和音响效果。
舞台结构与承重设计
01
02
03
舞台基础设计
根据舞台设备的重量和动 荷载要求，进行舞台基础 的结构设计。
舞台承重框架
选择合适的承重框架材料 和结构形式，确保舞台承 重能力。
舞台设备支撑
根据舞台设备（如灯光、 音响、布景等）的重量和 布置要求，设计合理的支 撑结构。
观众厅结构与承重设计
观众厅梁板结构
03
影剧院建筑结构设计
结构设计的基本原则
01
02
03
04
安全可靠
确保影剧院结构安全，能够抵 御自然灾害和突发事件的影响
。
经济合理
在满足功能和安全的前提下， 合理控制结构造价，提高经济
效益。
适用性与耐久性
确保结构设计能够满足未来影 剧院的功能需求，并具有较长
的使用寿命。
环保节能
采用环保、节能的结构设计， 降低能耗和资源消耗。
防火分隔
影剧院应设置防火分隔，将不同 区域分隔开来，防止火势蔓延。
防火门和防火窗
影剧院的门和窗应选用防火门和 防火窗，以提高建筑的防火性能
。
05
影剧院节能环保设计
节能环保设计的基本原则
节约能源
通过合理的设计和设备选型，降低影剧院的 能源消耗。
