投石车的设计和制作ppt课件

投石车制作是适合中小学生的项目。需准备90×120cmKT板、塑料垫板、卡纸、纸杯、回形针、自行车钢丝和橡筋等材料，还要自备工具和粘结材料。投石车的设计采用杠杆原理，利用杆的摆动进行投石，动力来自橡筋。制作时要设计一个开放式容器盛放沙包，并安装投射启动装置，保ቤተ መጻሕፍቲ ባይዱ安全且操作方便。投石架必须固定在有轮子的车上。投石使用的“石头”是灌满黄沙的5cm×5cm布袋，重30克，需自备且符合规定。比赛时，在起点线后投石至前方“城池”，击中后移动投石车至第二、第三发射线再投石，最后返回起点。在一个发射区域可连续投石直至击中目标，移动时轮子必须着地滚动，车靠人力推动。至少使用一次启动装置进行有效投射，投出的“石头”可回收使用。评分依据到达终点的时间和击中目标数量，时间越短名次越前，不能使用启动装置者成绩降等。每队可赛两轮，取最好成绩。

我们先来制作投石车的车身。

步骤一，我们需要用到2个15孔平梁，2个带轴套的销，2个两个单位长的轴套。

步骤二，我们需要用到2个15孔平梁，2个带轴套的销。

根据图片组装完成后与步骤一拼在一起。

步骤三，我们需要2个半轴套，2个轴套，2个齿轮，2个12单位长的轴。

步骤四，取出四个大轮胎，四个半轴套，8个摩擦销，如图安装，投石车的车身就搭建好了，我们暂时放在一边，准备制作投石器。

步骤一，我们需要用到的材料是1根六个单位长的轴，3个摩擦销，2个弯梁，2个15孔平梁。

步骤二，我们需要皮筋若干根，1根六个单位长的轴，2个半轴套，2个交叉块。

步骤三，将投石器与车身组装在一起。

步骤四，取出两个三孔凸点梁，2个弯梁，1个半个单位长的轴。

依据图示继续搭建，这样一辆投石车就组装完成了。

1、复习汉堡包结构
2、学习杠杆原理，杠杆五要素
3、进行杠杆杠杆分析，尝试如何才可以投石更远
在生活中我们经常会遇到一些杠杆机构，对此我们要学会科学的来解释它，分析杠杆。其次，对于杠杆生活中无处不在的，例如称，天平，剪子等，所以掌握好杠杆对于我们理解现实生活中的一些现象更加具有现实意义。
课后
反思
同学们学习了本节课的内容后对于传动有了一个基本的认识，那么在生活中还有其他一些类型的杠杆需要我们细心的观察和思考。

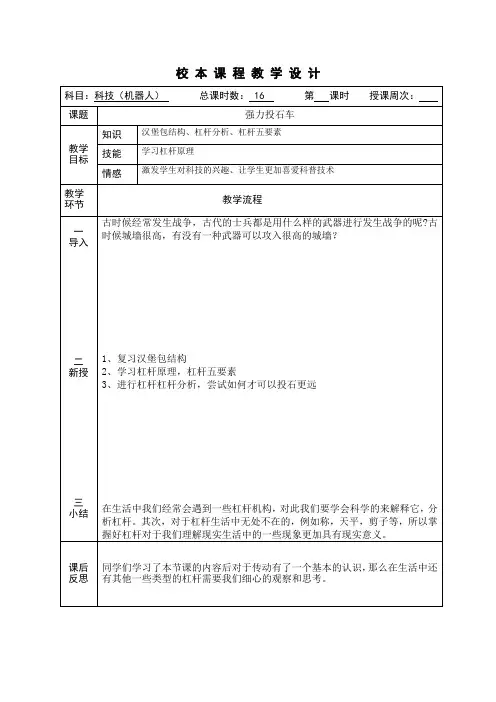

校本课程教学设计强力投石车
教学
目标
知识
汉堡包结构、杠杆分析、杠杆五要素
技能
学习杠杆原理
情感
激发学生对科技的兴趣、让学生更加喜爱科普技术
教学
环节
教学流程
一
导入
二
新授
三
小结
古时候经常发生战争，古代的士兵都是用什么样的武器进行发生战争的呢?古时候城墙很高，有没有一种武器可以攻入很高的城墙？

操作方便 控制轻巧
项目ห้องสมุดไป่ตู้则 ----投石车
(4) 投石架必须固定在车上，车必须有可以滚 动的轮子。
(5) 用于投掷的“石头”是在5 cm ×5 cm （内尺寸）的布袋中灌满黄沙，重量为30 克。由参赛队自备，数量不限。但必须符 合规定的要求。
项目规则——场地图
）每队可以赛两轮，取最好一轮成绩。
其中目标A、B、C放置在地板上，目标D放置在离 地约70cm（课桌高度）的高处
赛场提供材料
自备的 粘结材料
和工具
项目规则----竞赛
(1) 竞技方式为：在起点线后，投石至前方“城
池”，击中（石头进入城池）后迅速移动投石 车到达第二发射线后再进行投石。击中后马上 折返往回移动，进入第三发射线后再进行投石， 击中后回到起点（终点）区域。具体见投石车 场地图。
(2) 在一个发射区域可以连续投石，直至击中目标。 如果前方目标无法击中，那么投石车就不能前进。
项目规则----现场制作
• 每个队由两名学生组成。 • 赛场提供材料为：90×120cmKT板一张，
塑料垫板1块卡纸2张（A4），纸杯一个， 回形针若干，自行车钢丝1根，橡筋若干， 一根长150厘米、直径2厘米的PVC管。 • 工具（美工刀、尺、圆规、铅笔、打孔机 等）和粘接材料（双面胶、玻璃胶带、海 绵胶等）自带。 • 制作时间为120分钟。
(3) 移动投石车时轮子必须着地滚动，车靠人力推动。 (4) 如果半途中轮子坏了，可以当场进行修理，车子
必须在轮子能正常滚动时才能移动，否则将停止 比赛。 (5) 必须至少一次使用启动装置进行有效投射，其余 投射可以不使用启动装置。必须利用启动装置才 能进行投射，比如拔去插销，否则无效。 (6) 投出的“石头”可以回收使用。
