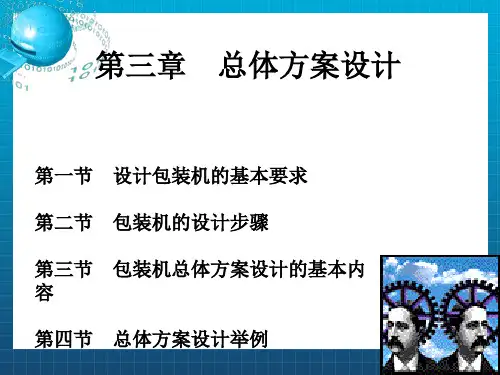

第三章 总体方案设计
第一节 设计包装机的基本要求 第二节 包装机的设计步骤 第三节 包装机总体方案设计的基本内 容 第四节 总体方案设计举例
• 提示
包装机械总体方案设计是包装机械设计过程中极其重 要的一步，对机械的性能、尺寸、外形、质量及生产成本 具有重大的影响。
总体方案设计应尽可能考虑人机关系、环境条件以及 与加工装配、运行管理系统等的联系，使机械系统与外部 系统协调和适应，以求设计更趋完善。机械系统的总体设 计主要包括：总体方案的设计、总体布置的设计、主要参 数的确定等内容。
量,以及缩短辅助时间等。
表3.1 自动机的生产率和功率表
三、具有一定的精度
生产中,要求包装机的生产率高、可靠性高、包装成品质 量好、噪音小等,因此包装机本身应具备一定的精度。精度分 为静力精度、运动精度和动力精度。 静力精度—— 包装机空运转时部件的运动精度和相互间的位置精
它是由机械零件的加工精度和装配精度决定的.
2） 功能原理设计中往往要引入某种新技术 或新材料和新工艺，特别计算机和信息技术的应用 。但首先要求设计人员要有新的构思，否则即使新 技术放到面前也不会把它运用到设计中去。
3） 功能原理设计使机器品质发生质的变化。 例如，机械表不论在技术上如何改进，其精确性不 可能与石英电子表比美。
4） 不断进行比较和多解选优。
• 如下图所示为一台硬币计数包 卷机，它的功能是用来整理、 清点、计数，最后按一定的枚 数将硬币用纸包卷起来或装入 袋内。末图所示为用黑箱法描 述的硬币机的总功能。
• 硬币计数包卷机（如图）
• 功能分解
• 一般的机械执行系统都比较复杂，难以直接求得 满足总功能的原理解。如果利用系统工程分解的 原理，将总功能进行分解，则可化繁为简。如硬 币计数包卷机可分解为下图所示的的7个分功能， 各功能单元具有一定的独立性。
