配电箱箱体尺寸及安装位置

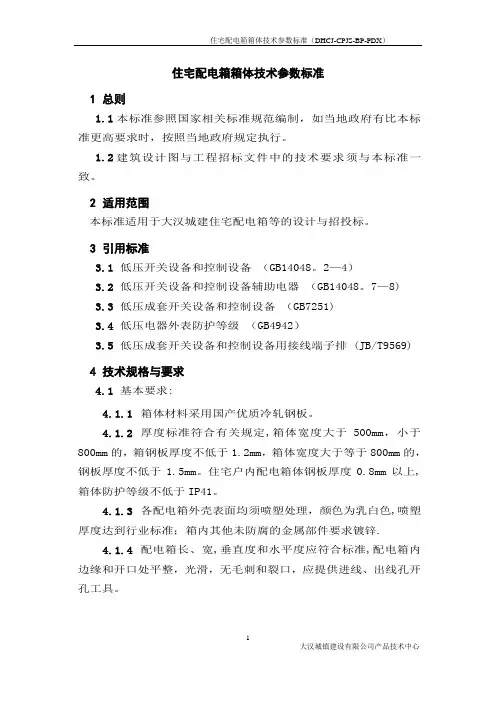

住宅配电箱箱体技术参数标准1总则1.1本标准参照国家相关标准规范编制，如当地政府有比本标准更高要求时，按照当地政府规定执行。

1.2建筑设计图与工程招标文件中的技术要求须与本标准一致。

2适用范围本标准适用于大汉城建住宅配电箱等的设计与招投标。

3引用标准3.1低压开关设备和控制设备（GB14048。

2—4）3.2低压开关设备和控制设备辅助电器（GB14048。

7—8)3.3低压成套开关设备和控制设备（GB7251)3.4低压电器外表防护等级（GB4942）3.5低压成套开关设备和控制设备用接线端子排 (JB/T9569)4技术规格与要求4.1基本要求:4.1.1箱体材料采用国产优质冷轧钢板。

4.1.2厚度标准符合有关规定,箱体宽度大于500mm，小于800mm的，箱钢板厚度不低于1.2mm，箱体宽度大于等于800mm的，钢板厚度不低于1.5mm。

住宅户内配电箱体钢板厚度0.8mm以上,箱体防护等级不低于IP41。

4.1.3各配电箱外壳表面均须喷塑处理，颜色为乳白色,喷塑厚度达到行业标准；箱内其他未防腐的金属部件要求镀锌.4.1.4配电箱长、宽,垂直度和水平度应符合标准,配电箱内边缘和开口处平整，光滑，无毛刺和裂口，应提供进线、出线孔开孔工具。

4.1.5配电箱的盘面（门）应关闭严密，门与类似部件至少能开启90°，箱的盘面边侧应装嵌入式能开门关门的拉手，配电箱应安装门锁.4.1.6二层板要求镀锌并有可靠接地，安装板后部留有足够盘线空间,箱体、箱门做可靠按地。

4.2选型技术参数要求大汉城建项目依地段、市场定位、配套、景观、用材品牌、客户群等不同分为一般配置或高档配置，在设计任务书中应明确该项目的档次.4.2.1户内配电箱参考采用的箱体形式为:一般住宅参考尤立科BE系列;高档住宅参考尤立科M5系列。

户内配电箱技术参数表备注：以上价格仅供参考，以实际市场价格为准；位数依据设计回路数确定。

BE系列意向图M5系列意向图4.2.2其他非标箱体按基本技术参数要求选型接线箱系列技术参数表控制箱系列技术参数表备注：以上箱体尺寸规格依据设计回路数确定.5其他若本标准内容有不合理或与当地标准、习惯做法有相矛盾之处时，请相关部门或人员及时反馈意见，便于产品技术中心定期进行完善与修订。

竭诚为您提供优质文档/双击可除户内配电箱安装规范篇一：配电箱柜安装要求配电箱、柜安装要求配电箱柜产品要求1、配电柜、控制柜、配电箱应有产品合格证，产品生产许可证，3c认证，出场检验报告。

2、配电柜门应用不小于2mm的钢板制成，开启灵活自如，无噪音。

进、出线开孔与线槽、导管管径匹配，护口齐全。

3、柜体、箱体表面涂层完整、均匀，无污染，铭牌齐全。

4、配电柜内电器安装牢固整齐美观，电器支架与柜体电气连通可靠。

5、导线分色一致，成排导线平行、顺直、整齐。

分回路绑扎固定牢固，绑扎带间距均匀一致。

6、不同回路、不同电压等级的端子在相同处敷设时，应采用隔挡措施。

7、每个设备和器具的端子接线不应多于两根线，不同截面的两根导线不得插于一个端子内。

标识1、系统图清晰、大小适中与柜体相匹配，为最终版本的系统图。

2、开关等标识清晰、规整，字体大小与柜体相匹配。

3、标识粘贴牢固，使用的材质应具备较长的使用年限。

4、各支路电缆应有电子版标识牌，标识字迹清晰。

5、强弱电端子应分别敷设，并应标识明显，导线接续端子处，线号编码齐全，字迹清楚，不易退色。

配电柜、控制柜安装1、配电柜、控制柜和基础型钢用螺栓固定牢固。

配电柜安装垂直度不大于1.2‰，成排盘面全长平整度不大于4mm。

2、柜间接缝均匀一致，不大于2mm。

3、并排安装的配电柜应平行，柜间间距符合要求。

4、配电柜入柜的导管排列整齐，出地面高度不低于50mm，高度一致，管口光滑，护口齐全，管口在穿完线后封堵严密。

5、配电柜导线按相序或用途分色一致，接线牢固，端子规格和电线、电缆芯线规格相匹配，且不得用开口端子。

可动部位的电线，线束有外套塑料管等加强绝缘保护层；可转动部位的两端用卡子固定。

6、母线的相序排列正确，间距合理均匀一致，并应涂色或表面热塑。

7、母线与母线，当采用螺栓连接时，其孔径、螺旋直径、拧紧力距应符合要求。

并应涂以电力复合脂。

8、柜内应设n排、pe排，导线入排顺直、美观，螺栓与端子匹配，有防松措施。

1变压器安装1.变压器、变电所的安装应符合下列规定：1.1 变压器、变电所安装前，室内顶棚、墙体的装饰面应完成施工，无渗漏水，地面的找平层应完成施工，基础应验收合格，埋入基础的导管和变压器进线、出线预留孔及相关预埋件等经检查应合格；1.2 变压器、变电所通电前，变压器及系统接地的交接试验应合格。

2.变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。

3.变压器中性点的接地连接方式及接地电阻值应符合设计要求。

4.变压器箱体、干式变压器的支架、基础型钢及外壳应分别单独与保护导体可靠连接，紧固件及防松零件齐全。

5.变压器及高压电气设备应按完成交接试验且合格，方能投入使用。

6.配电间和静止补偿装置栅栏门应采用铜芯软线与保护导体可靠连接，其截面积不应小于4mm2。

7.有载调压开关的传动部分润滑应良好，动作应灵活，点动给定位置与开关实际位置应一致，自动调节应符合产品的技术文件要求。

8.绝缘件应无裂纹、缺损和瓷件瓷柏损坏等缺陷，外表应清洁，测温仪表指示应准确。

9.对有防护等级要求的变压器，在其高压或低压及其他用途的绝缘盖板上开孔时，应符合变压器的防护等级要求。

2配电柜、控制柜安装1.成套配电柜、控制柜（台、箱）和配电箱（盘）的安装应符合下列规定：1.1 成套配电柜（台）、控制柜安装前，室内顶棚、墙体的装饰工程应完成施工，无渗漏水，室内地面的找平层应完成施工，基础型钢和柜、台、箱下的电缆沟等经检查应合格，落地式柜、台、箱的基础及埋入基础的导管应验收合格；1.2 墙上明装的配电箱（盘）安装前，室内顶棚、墙体、装饰面应完成施工，暗装的控制（配电）箱的预留孔和动力、照明配线的线盒及导管等经检查应合格；1.3 电源线连接前，应确认电涌保护器（SPD）型号、性能参数符合设计要求，接地线与PE排连接可靠；1.4 试运行前，柜、台、箱、盘内PE排应完成连接，柜、台、箱、盘内的元件规格、型号应符合设计要求，接线应正确且交接试验合格。

第1篇一、概述电气配电箱是电力系统中的重要组成部分，其主要功能是接收电源、分配电能、保护电路和操作设备。

为了保证电气配电箱的安全、可靠运行，确保电力系统的稳定供应，特制定本规范。

二、安装前的准备工作1. 确认配电箱的设计是否符合国家标准和规范要求。

2. 核实配电箱的型号、规格、数量及安装位置是否与设计相符。

3. 检查配电箱及附件的质量，确保符合国家标准。

4. 准备安装工具和材料，如扳手、螺丝刀、电线、绝缘胶带等。

5. 安装人员需具备相应的电气安装技能和资质。

三、安装要求1. 安装位置（1）配电箱应安装在干燥、通风、无腐蚀性气体和易燃易爆场所。

（2）配电箱底部距地面高度宜为1.3m～1.5m，如安装在地面以下，则应做好防水措施。

（3）配电箱安装位置应便于操作、检修和维护。

2. 基础要求（1）基础应坚实、平整，混凝土强度等级不应低于C15。

（2）基础表面应清洁、干燥，无油污、锈蚀等。

3. 配电箱本体（1）配电箱本体应垂直安装，水平误差不应超过1mm。

（2）配电箱本体应与基础面紧贴，缝隙应小于5mm。

（3）配电箱门应开启灵活，关闭严密。

4. 电缆及电线（1）电缆及电线应符合国家标准，并选用合适的截面。

（2）电缆及电线应沿配电箱侧面或顶部敷设，不得穿越配电箱本体。

（3）电缆及电线连接处应做好绝缘处理，防止漏电。

5. 接线端子（1）接线端子应选用符合国家标准的产品，并确保其质量。

（2）接线端子应安装牢固，接触良好。

（3）接线端子应按照电路图进行接线，不得接错。

6. 保护装置（1）配电箱内应安装过载、短路、漏电等保护装置。

（2）保护装置应符合国家标准，并确保其质量。

（3）保护装置的安装位置应符合设计要求。

四、安装注意事项1. 安装过程中，应严格按照操作规程进行，确保安全。

2. 配电箱安装完成后，应对电气线路进行绝缘电阻测试，确保线路安全可靠。

3. 配电箱安装完成后，应对配电箱内的电器设备进行检查，确保其运行正常。

建筑电气配电箱安装施工要点及要求⑴明装配电箱的安装①明装配电箱在空心砖墙上的安装方法如附图25所示。

安装方法一安装方法二附图25明装配电箱在空心砖墙上的安装方法示意图②明装配电箱在加气混凝土预制板墙上安装方法如附图26所示。

立面平面附图26明装配电箱在加气混凝土板墙上安装示意图注：本图适用于重量较轻悬挂式配电箱。

图中尺寸A、B、H、L及安装材料见设备产品样本。

③明装配电箱在混凝土或实心砖墙上的安装方法如附图27所示。

附图27明装配电箱混凝土或砖墙上的安装方法示意图⑵明装配电箱安装固定：①明装配电箱固定于实心墙上采用金属膨胀螺栓固定，根据弹线位置及配电箱安装孔确定膨胀螺栓位置，用电锤或冲击钻钻孔，孔洞应平直不得歪斜，采用金属膨胀螺栓固定箱体，再将盘芯安装好。

②明装配电箱固定于木结构或轻钢龙骨结构墙上及空心砖墙上，应采取加固措施，另外，明装箱暗配管应在墙内敷设接线盒，要求盒口与墙面齐平，在软包装修或木制护板墙处应做防火处理，可涂防火漆或防火材料衬里进行防护。

③明装配电箱暗配管时，线盒应与PE线连接。

④暗装配电箱的安装⑤暗装配电箱的安装方法如附图28所示。

立面安装方法一平面安装方法二平面附图28暗装配电箱安装方法示意图暗装配电箱的安装固定：根据施工图纸所提供的箱体尺寸、位置及标高，随土建混凝土结构施工或砌墙预留孔洞尺寸，先将箱体找好标高及水平尺寸，并将箱体固定好，保证箱体不得出墙,箱盖紧贴墙面,并接好地线；箱底与墙面齐平时，应在墙面固定金属网后，再做墙面抹灰，不得在箱体上直接抹灰。

⑶配电箱配管安装方法：①单管进配电箱安装如附图29所示。

图6.明配管明箱做法图4.暗配管暗箱做法图5.暗配管明箱做法暗管暗箱做法暗管明箱做法明管明箱附图29单管进配电箱安装做法②多管进配电箱做法如附图30所示。

⑷配电箱上的母线其相线应用颜色标出，L1相应用黄色；L2相应用绿色；L3相应用红色；中性线N相应用蓝色；保护地线（PE线）应用黄绿相间双色。

返回产品列表PZ30系列照明箱我来教你，1P=18mm，18P内排一排，一排的高度300mm的空，二排500mm的空，开关宽度加起来再加200mm这是宽度的空PZ30数模化终端组合电器采用塑料面板型，即美化环境，又便于拆装。

装置内增加接地零端子方便客户接线和走线。

它适用于交流50Hz，额定电压220V、380V的模数化终端电路中。

安装尺寸型号/尺寸A×B×C2＃（暗装）110×125×804＃（暗装）160×140×906＃（暗装）170×200×1008＃（暗装）200×210×10010＃（暗装）260×260×10012＃（暗装）260×300×10015＃（暗装）260×350×10018＃（暗装）260×405×10020＃（暗装）260×460×10024＃（暗装）300×460×10030＃（暗装）350×460×10036＃（暗装）405×460×10045＃（暗装）350×640×100PZ30系列照明箱尺寸型号暗装明装长×宽×深长×宽×深4#125×125×80175×145×80 6#200×160×90230×190×90 8#200×200×90230×230×90 10#250×250×90280×280×90 12#250×290×90280×320×90 15#250×330×90280×360×90 18#250×370×90280×400×90 20#250×410×90280×440×90 24#430×290×90460×320×90 30#430×330×90460×360×90 36#430×370×90460×400×90 45#600×330×90630×360×90 60#430×650×90460×680×90非标箱返回产品列表安装尺寸型号/尺寸A×B×C8＃250×300×15012＃300×400×18016＃400×500×18020＃500×600×18024＃600×700×18032＃600×800×18040＃800×1000×200PZ40系列塑料阻燃电表箱返回产品列表简述PZ40组装式电表箱分暗装和明装两种。

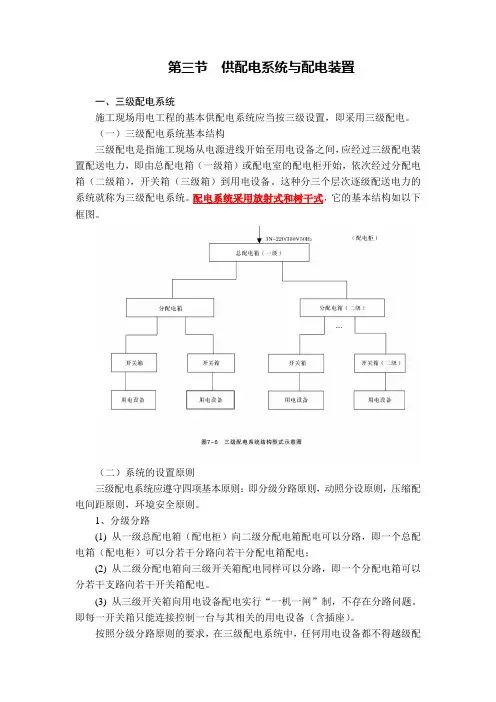

第三节供配电系统与配电装置一、三级配电系统施工现场用电工程的基本供配电系统应当按三级设置，即采用三级配电。

（一）三级配电系统基本结构三级配电是指施工现场从电源进线开始至用电设备之间，应经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经过分配电箱（二级箱），开关箱（三级箱）到用电设备。

这种分三个层次逐级配送电力的系统就称为三级配电系统。

配电系统采用放射式和树干式，它的基本结构如以下框图。

（二）系统的设置原则三级配电系统应遵守四项基本原则：即分级分路原则，动照分设原则，压缩配电间距原则，环境安全原则。

1、分级分路(1) 从一级总配电箱（配电柜）向二级分配电箱配电可以分路，即一个总配电箱（配电柜）可以分若干分路向若干分配电箱配电；(2) 从二级分配电箱向三级开关箱配电同样可以分路，即一个分配电箱可以分若干支路向若干开关箱配电。

(3) 从三级开关箱向用电设备配电实行“一机一闸”制，不存在分路问题。

即每一开关箱只能连接控制一台与其相关的用电设备（含插座）。

按照分级分路原则的要求，在三级配电系统中，任何用电设备都不得越级配电，总配电箱和分配电箱不得挂接其它任何设备，否则，三级配电系统的结构形式和分级分路原则将被破坏。

2、动照分设动力配电箱与照明分配电箱宜分别设置。

当动力和照明合并设置于同一配电箱时，动力和照明应分路配电，动力和照明开关箱必须分别设置，不存在共箱分路设置问题。

3、压缩配电间距压缩配电间距原则是指各配电箱、开关箱之间的距离应尽量缩短。

总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

4、环境安全环境安全是指配电系统对其设置和运行环境的安全要求，包括三种环境要求：使用环境、维修环境和防护环境。

要求如下:(1) 使用、维修环境：满足压缩配电间距原则。

配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。

表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用1.2~1.5mm钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*1 20TD28大型（铁）300*200*1 20TD28中型（铜）180*120*7 0TD28中型（铁）180*120*7 0TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。

一、配电箱安装要求：1、配电箱应安装在安全、干燥、易操作的场所。

配电箱安装时，其底口距地一般为1.5m ;明装时底口距地1.2m;明装电度表板底口距地不得小于1.8m。

在同一建筑物内，同类箱的高度应一致，允许偏差为10mm。

2、安装配电箱所需的木砖及铁件等均应预埋。

挂式配电箱应采用金属膨胀螺栓固定。

3、铁制配电箱均需先刷一遍防锈漆，再刷灰油漆二道。

预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。

导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。

4、配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软裸铜线），但PE保护地线不允许利用箱体或盒体串接。

5、配电箱配线排列整齐，并绑扎成束，在活动部位应固定。

盘面引出及引进的导线应留有适当余度，以便于检修。

6、导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。

如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。

7、配电箱的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。

8、垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。

横装者左侧（面对盘面）接电源，右侧接负荷。

9、配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。

盘面闸具位置应与支路相对应，其下面应装设卡片框，标明路别及容量。

10、T N-C低压配电系统中的中性线N应在箱体或盘面上，引入接地干线处做好重复接地。

11、照明配电箱内的交流，直流或不同电压等级的电源，并具有明显标志。

12、照明配电箱不应采用可燃材料制作，在干燥无尘场所采用的木制配电箱应阻燃处理。

13、照明配电箱内，应分别设置中性N和保护地线（PE线）汇流排，中性线N和保护地线应在汇流排上连接，不得绞接，并应有编号。

14、磁插式熔断器底座中心明露螺丝孔应填充绝缘物，以防止对地放电。

配电箱尺寸选择配电箱型号及规格；配电箱一般分为紧凑型配电箱，比如PZ30或GOL；GCK、GCS、MNS是低压抽出式开关柜；；GGD、GDH、PGL是低压固定式开关柜；；XZW综合配电箱；；ZBW箱式变电站；；XL、GXL低压配电柜、建筑工地箱；；JXF电器控制箱；；PZ20、PZ30系列终端照明配电箱；；PZ40、XDD（R）电表计量箱；PXT（R）K－□/□－□/□－配电箱型号及规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB,出线为3相或单相MCB或RCB,一般为嵌墙暗装，底距地按照规范要求不低于1.5米。

明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB,出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM.柜式配电箱，一般落地，作为总进线使用。

电箱一般型号无太多意义，主要看开关。

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP 直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

配电箱柜的安装9-1、配电柜箱安装要求配电箱安装时，同类箱的高度要一致，允许偏差为10mm。

配电箱、柜单独或成列安装时，其垂直度、水平偏差以及箱柜面偏差和配电箱、柜间接缝的允许偏差符合下表要求。

9-2、配电箱、柜安装工艺流程图：9-3、配电箱柜安装9-3-1、配电柜基础型钢安装：型钢预先调直、除锈，刷防锈底漆。

基础型钢架可预制或现场组装。

将预制好的基础型钢架或型钢按施工图纸所标位置放置，用水准仪或水平尺找平、找正。

需要垫片的地方最多不能超过三片。

将基础型钢固定牢固。

最终基础型钢顶部高度宜高出抹平地面10mm。

基础型钢安装允许偏差应符合规范规定。

基础型钢应做可靠接地。

9-3-2、配电柜安装按顺序将配电柜安放到基础型钢上就位，找正、找平后，进行固定。

除柜体与基础型钢固定，柜体与柜体、柜体与侧档板均用镀锌螺丝连接。

配电柜与基础槽钢之间应用镀锌螺栓连接，且有防松措施。

配电箱、柜安装示意图水平搬运图低压柜用液压手推车运至变配电室。

就位图采用门型架吊装就位，就位的时候按照施工图布置的位置将高低压柜放在基础型钢上。

进出线图1配电柜安装必须接地可靠。

2 接线必须符合相关规范。

1配电柜安装必须排列整齐。

2间距须符合相关规范。

盘柜单独或成列安装时，其垂直度，水平度以及盘柜面平度和盘、柜间接缝的允许偏差应符合下表要求表项目允许偏差垂直度(每米) 1.5水平度相邻两盘顶部 5成列盘顶部 5不平度相邻两盘边 1成列盘面 5落地配电柜的安装基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。

标高根据土建给出的基准引出。

基础槽钢的制作和固定采用焊接。

施工时应注意焊接变形引起的基础槽钢外形尺寸及水平度的变化，焊接后应进行复测，可采用水平仪测量，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，设备安放好后，对成排安装的柜、箱，以中心单柜的垂直度、水平度为准，再分别向两侧拼装逐柜调整，少许误差可在框底部加钢垫片找平找正。

施工现场临时用电要求一级配电箱要求一级配电箱底部距离地面高度统一为1.3米，箱体应固定牢固、设防雨棚做防护围档，具备防雨、防砸处理措施；一级配电箱和防护罩应安装锁，箱体正面与护栏距离不小1.2米、背面不小0.8米、两侧分别不小于0.6米；操作平台面比外地面高出不小于0.25米，电缆与操作平台有避免浸泡措施，平台上面铺设绝缘板；一级配电箱、二级分配电箱、箱体内必须贴：配电平面图，箱体外左门标明，负责人：***及联系电话：***；三级开关箱内设配电平面图，箱外左门标明其用电设备及负责人：***；防护栏外1.5米处悬挂“有电危险标志”、管理条例、操作规程。

在防护棚内右手边放置不小于两组干粉灭火器；箱体及外金属防护栏做重复接地，其接地电阻不大于10欧。

配、送、用电要求所有施工现场必须采用TN-S系统供电，具体如下：各种电气设备和施工机械的金属外壳、金属支架和底座必须按规定采取可靠的接零或接地保护。

须实行两级漏电保护；严格实行“一机、一闸、一漏、一箱”；漏电保护装置应灵敏、有效，参数应匹配；在总、分配电箱上安装的漏电保护开关的漏电动作电流应为50至100mA,开关箱必须装漏电保护器，其额定漏电动作电流不大于30mA, 额定漏电动作时间0.1S。

配电箱安装位置应符合要求，箱体应采用铁板或优质绝缘材料制作，不得使用木质材料制作，；箱内电器安装板应为绝缘材料；金属箱体等不带电的金属体必须作保护接零；进线口和出线口应设在箱体的下面，并加护套保护；工作零线、保护零线应分设接线端子板，并通过端子板接线；箱内接线应采用绝缘导线，接头不得松动，不得有带电体明露；闸具、容断器参数与设备容量应匹配，安装应符合要求；不得用其他导线替代熔丝；箱内应设有线路图。

电缆架设或埋设符合规定要求；须使用五芯线电缆，电缆完好，无老化、破皮现象。

照明灯具金属外壳须作保护接零，使用行灯和低压照明灯具，其电源电压不应超过36伏；行灯和低压灯的变压器应装设在电箱内，符合户外电气安装要求；交流电焊机须装设专用防触电保护装置、电焊把线应双线到位、电缆线应绝缘无破损。
