小型照明配电箱规格尺寸

标准配电箱尺寸引言配电箱是供电系统中的重要组成部分，广泛应用于各种建筑、工厂和设备中。

配电箱的尺寸是设计和安装过程中必须考虑的重要因素之一。

本文将介绍标准配电箱尺寸的基本要求和常见规格。

标准配电箱尺寸的基本要求为了确保配电箱的正常运行和安全性，尺寸设计必须符合以下基本要求：1.足够空间：配电箱内部要有足够的空间容纳电源设备、开关和连接线路，以确保正常运行和维护。

2.安全间距：不同部分之间应有电气绝缘或者安全间隔，以防止电流泄漏或触电事故的发生。

3.方便维护：配电箱的设计应便于维修和更换配件。

4.良好的散热性能：配电箱应设计良好的散热结构，防止过热造成的设备损坏。

标准配电箱尺寸的常见规格在实际应用中，配电箱的尺寸规格可能因不同的国家、行业和用途而有所差异。

下面是一些常见的标准尺寸规格：1.高度：标准配电箱的高度一般为2000mm或2400mm。

根据需求，也可以定制其他高度。

2.宽度：标准配电箱的宽度通常为600mm或800mm。

同样，根据具体情况也可进行定制。

3.深度：配电箱的深度一般为400mm、500mm或600mm。

深度也可以根据需要进行适当调整。

4.板厚：配电箱的板厚一般为1.5mm至3.0mm，以确保配电箱的稳固性和耐用性。

需要注意的是，上述规格仅为常见的标准尺寸，实际应用中可能会根据具体要求进行调整和定制。

另外，在特殊领域和特殊行业（如航空、医疗等）中，配电箱的尺寸规格可能会有特殊要求。

标准配电箱尺寸的设计与选择在设计和选择标准配电箱尺寸时，需要考虑以下几个因素：1.电源负载：根据电源负载和需求进行合理的尺寸选择，确保配电箱能够承受预期的电流和功率。

2.空间限制：根据安装场所的实际空间大小和限制，选择合适的尺寸。

3.安装环境：考虑配电箱的安装环境，如室内、室外、恶劣环境等，选用符合环境要求的尺寸和材质。

4.扩展性和未来需求：在设计和选择配电箱尺寸时，需要考虑今后的扩展需求，以避免频繁更换或升级。

一．住宅电能表箱体尺寸标注标准
2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留
插卡孔；箱体采用1.2~1.5mm钢板制作；
3.本箱体进线断路器为63A,进线截面不大于25mm2；
4.墙体留洞尺寸为箱体尺寸加10mm；
二．86系列电能表技术参数
2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；
三.住宅户内照明配电箱尺寸参数
2.墙体留洞尺寸为箱体尺寸加10mm；
3.分路断路器每极宽度为18 mm；
四．普通照明配电箱尺寸参数
2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；
3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.本箱体进线断路器为63A,进线截面不大于25mm2；
5.分路断路器每极宽度为18 mm；
6.墙体留洞尺寸为箱体尺寸加10mm；
五．动力配电箱尺寸参数
2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；
3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.墙体留洞尺寸为箱体尺寸加10mm；
5.PC级双电源带分支配电开关箱尺寸：600X800X200
六．动力配电柜参数
2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；
3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂
七．常用变配电室低压配电柜参数。

表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用1.2~1.5mm钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*120 TD28大型（铁）300*200*120 TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。

表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数墙体留洞尺寸为箱体尺寸加10mm；分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

本箱体进线断路器为63A,进线截面不大于25mm2；分路断路器每极宽度为18 mm；墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

墙体留洞尺寸为箱体尺寸加10mm；PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。

表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。

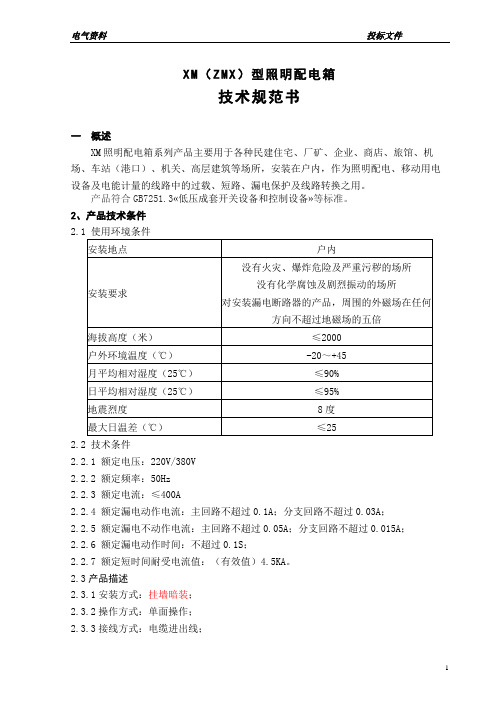

X M（Z M X）型照明配电箱技术规范书一概述XM照明配电箱系列产品主要用于各种民建住宅、厂矿、企业、商店、旅馆、机场、车站（港口）、机关、高层建筑等场所，安装在户内，作为照明配电、移动用电设备及电能计量的线路中的过载、短路、漏电保护及线路转换之用。

产品符合GB7251.3«低压成套开关设备和控制设备»等标准。

2、产品技术条件2.2 技术条件2.2.1 额定电压：220V/380V2.2.2 额定频率：50Hz2.2.3 额定电流：≤400A2.2.4 额定漏电动作电流：主回路不超过0.1A；分支回路不超过0.03A；2.2.5 额定漏电不动作电流：主回路不超过0.05A；分支回路不超过0.015A；2.2.6 额定漏电动作时间：不超过0.1S；2.2.7 额定短时间耐受电流值：（有效值）4.5KA。

2.3产品描述2.3.1安装方式：挂墙暗装；2.3.2操作方式：单面操作；2.3.3接线方式：电缆进出线；2.3.4配电箱规格：单排20位，配7个开关，16~40A；2.3.5尺寸参考：面盖尺寸(mm)，465(L)×252(W)×19(H)底箱尺寸(mm), ，450(L)×224(W)×94(H)；2.3.6箱体材料：面盖(塑料)，底箱(采用1.0mm钢板制造，表面通过静电喷塑技术处理，坚固耐用，具有极好的耐腐蚀性。

为加位而设的可敲落片，左右各4×9mm)；2.4结构特点2.4.1该型产品采用薄钢板折弯焊接而成，箱体上下两侧备有活动的敲落孔以方便电缆进出。

敲落孔数量按进出线回路数考虑。

箱内进出线回路数严格按照设计院图纸执行。

2.4.2配电箱为单扇左开门，门上可根据用户要求装役测量仪表、转换开关、信号灯等元件。

打开门后，全部电器敞露，便于检修维护。

箱门通过铰链与壳体联成一体,可开启大于90度转动灵活。

2.4.3箱体有专用接地点、接地标志，箱内的电器组件的金属支架均满足技术条件规定的接地，且同时与专门的接地导体可靠连接，构成完整的接地保护电路。

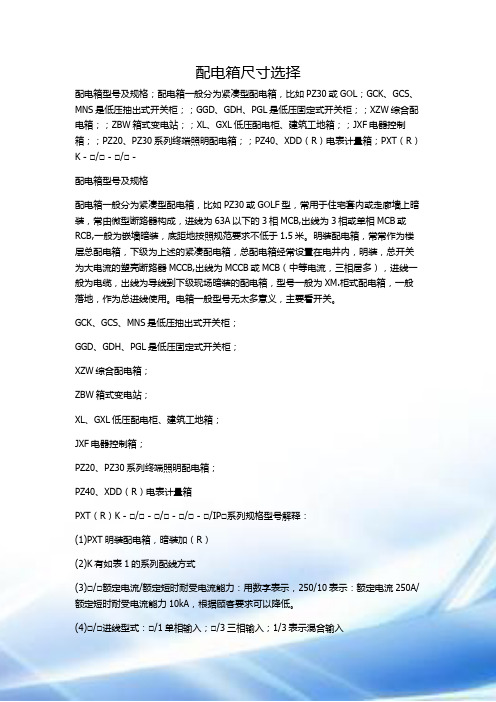

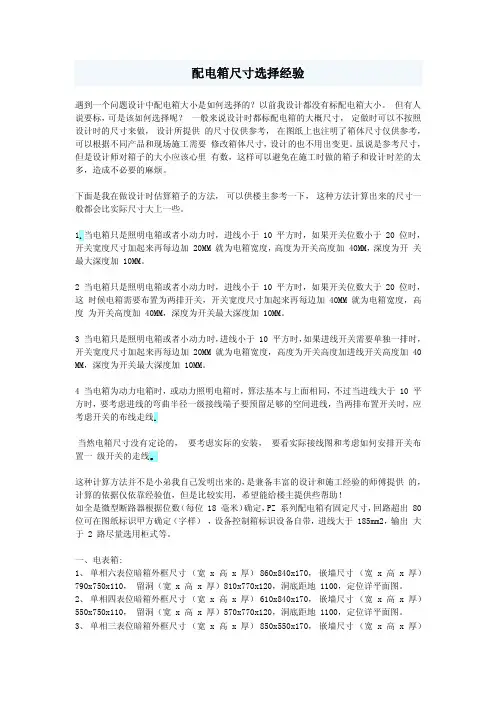

配电箱尺寸选择配电箱尺寸选择文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-配电箱尺寸选择配电箱型号及规格；配电箱一般分为紧凑型配电箱，比如PZ30或GOL；GCK、GCS、MNS是低压抽出式开关柜；；GGD、GDH、PGL是低压固定式开关柜；；XZW综合配电箱；；ZBW箱式变电站；；XL、GXL低压配电柜、建筑工地箱；；JXF电器控制箱；；PZ20、PZ30系列终端照明配电箱；；PZ40、XDD（R）电表计量箱；PXT（R）K－□/□－□/□－配电箱型号及规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB,出线为3相或单相MCB或RCB,一般为嵌墙暗装，底距地按照规范要求不低于1.5米。

明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB,出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM.柜式配电箱，一般落地，作为总进线使用。

电箱一般型号无太多意义，主要看开关。

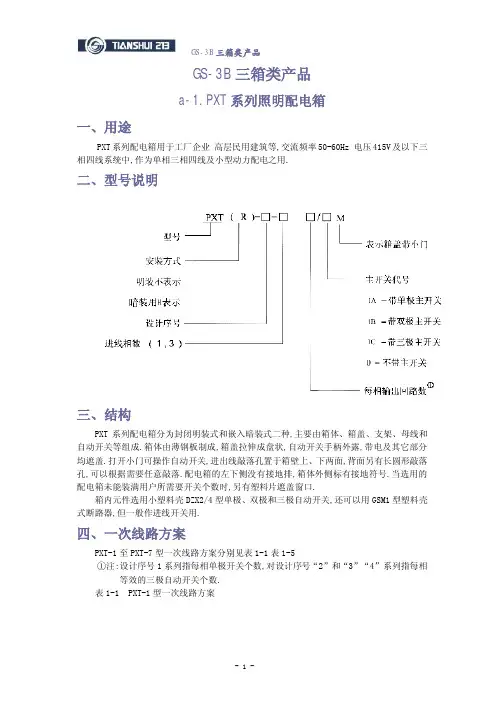

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP 直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

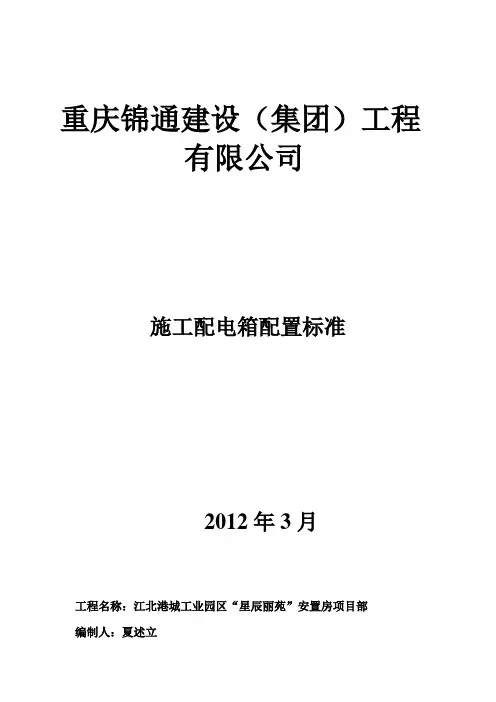

重庆锦通建设（集团）工程有限公司施工配电箱配置标准2012年3月工程名称：江北港城工业园区“星辰丽苑”安置房项目部编制人：夏述立说明：1、配电箱符合施工临时用电JGJ46-2005规范，生产厂家是由各市建委安管站推荐的合格电器厂家。
