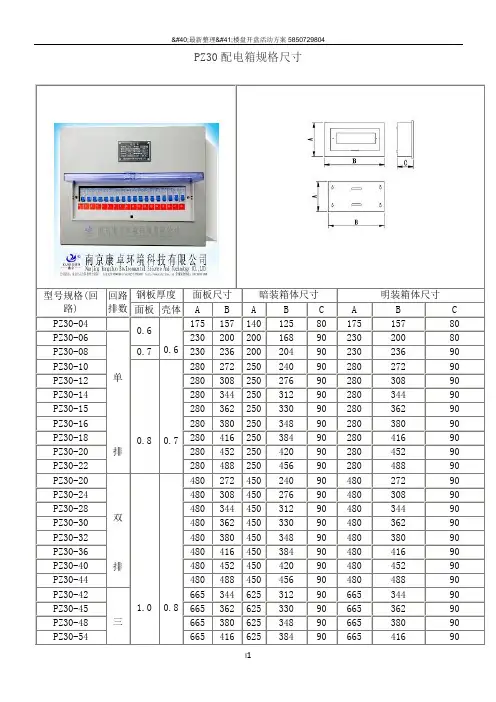

配电箱的尺寸表
- 格式：doc
- 大小：31.00 KB
- 文档页数：2
下载文档原格式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、电表箱:
1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x110，留洞（宽x高x厚）810x770x120,洞底距地1100，定位详平面图。
2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x110，留洞（宽x高x厚）570x770x120,洞底距地1100，定位详平面图。
3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x110，留洞（宽x高x厚）810x510x120,洞底距地1400，定位详平面图。
4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x110，留洞（宽x高x厚）570x510x120,洞底距地1400，定位详平面图。
二、总熔断器盒
1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x155,洞底距地2000，定位详平面图。
三、T接箱
T接箱（宽x高x厚）290x290x150, 嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x高x厚）280x280x130，洞顶距板底300，定位详平面图。
四、住户配电箱
1、15位住户配电箱留洞（宽x高x厚）350x250x120,洞底距地2000，定位详平面图。
2、18位住户配电箱留洞（宽x高x厚）400x250x120,洞底距地2000，定位详平面图。
3、24位住户配电箱留洞（宽x高x厚）300x430x120,洞底距地2000，定位详平面图。
五、电信分线箱
1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。
2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。洞底距地1300，定位详平面图。
3、6层采用B型箱，留洞（高x宽x厚）400x270x140。洞底距地1300，定位详平面图。
六、楼层访客对讲及安保分线箱
1、楼层访客对讲及安保分线箱实际尺寸（宽x高x厚）400x350x150,留洞（宽x高x厚）420x370x160,洞底距地2000，定位详平面图。
2、2~6层分线盒（宽x高x厚）268x208x80
3、另颐和华城供应商提供了450x380x90的底层安保箱。
七、电视分接箱
电视分接箱实际尺寸（宽x高x厚）200x200x100，留洞（宽x高x厚）220x220(H)x120,洞底距地2000，定位详平面图。
八、家庭信息箱
1、2、6层家庭信息箱留洞（宽x高x厚）300x500x120，洞底距地300，定位详平面图。3~5层家庭信息箱留洞（宽x高x厚）300x200x120，洞底距地300，定位详平面图。
九、单元进户管
1、电话：高层3Φ63，多层3Φ50
2、有线电视：：高层2SC50，多层2SC40
3、安防：2SC40
4、多层电源：SC150，无地下室需要设置拉线井（长x宽x深）800x800x1000。
做变配电室时变压器的长\宽\高:供校友参考:
SC系列配电变压器防护外壳
型号 A B H 风机型号
SC-30/10 1200 1000 1000
SC-50/10 1200 1000 1000
SC-80/10 1200 1000 1000
SC-100/10 1300 1100 1200
SC-125/10 1300 1100 1200
SC-160/10 1300 1100 1200
SC-200/10 1400 1100 1300
SC-250/10 1400 1100 1300
SC-315/10 1600 1200 1500 FFD08-50 SCB-400/10 1600 1200 1500 FFD08-50 SCB-500/10 1700 1200 1600 FFD08-64 SCB-630/10 1700 1200 1600 FFD08-64 SCB-800/10 1800 1400 1800 FFD08-68 SCB-1000/10 1800 1400 1800 FFD08-68 SCB-1250/10 2100 1500 2000 FFD08-78 SCB-1600/10 2100 1500 2000 FFD08-78 SCB-2000/10 2300 1600 2100 FFD08-78 SCB-2500/10 2300 1600 2100 FFD08-98 风机为单相供电300w
