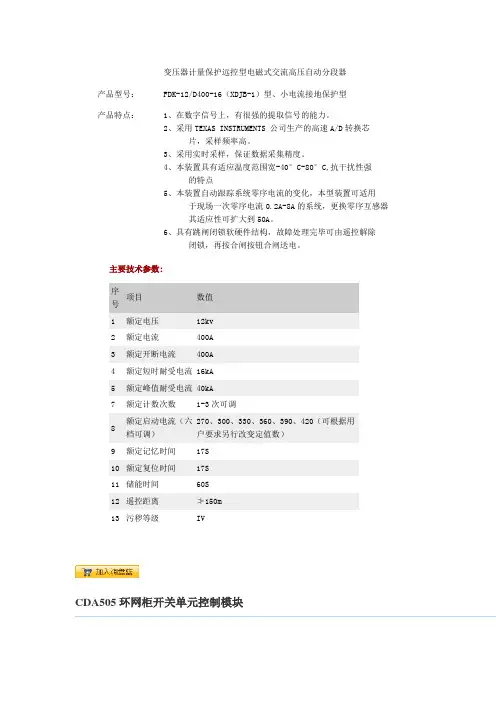

变压器计量保护远控型电磁式交流高压自动分段器产品型号:FDK-12/D400-16(XDJB-1)型、小电流接地保护型产品特点:1、在数字信号上,有很强的提取信号的能力。
2、采用TEXAS INSTRUMENTS 公司生产的高速A/D转换芯片,采样频率高。
3、采用实时采样,保证数据采集精度。
4、本装置具有适应温度范围宽-40°C-80°C,抗干扰性强的特点5、本装置自动跟踪系统零序电流的变化,本型装置可适用于现场一次零序电流0.2A-8A的系统,更换零序互感器其适应性可扩大到50A。
6、具有跳闸闭锁软硬件结构,故障处理完毕可由遥控解除闭锁,再按合闸按钮合闸送电。
主要技术参数:序号项目数值1 额定电压12kv2 额定电流400A3 额定开断电流400A4 额定短时耐受电流 16kA5 额定峰值耐受电流 40kA7 额定计数次数1-3次可调8 额定启动电流(六档可调)270、300、330、360、390、420(可根据用户要求另行改变定值数)9 额定记忆时间17S10 额定复位时间17S11 储能时间60S12 遥控距离≯150m13 污秽等级IVCDA505环网柜开关单元控制模块CDA505环网柜开关单元控制模块产品简介CDA505环网柜开关单元控制模块,它是以微控制器为基础的控制装置。
可与环网柜内的开关单元配套,锁控制,开关状态指示等功能、并预留有与其它继电保护装置、RTU等控制器配合的接口、实现完善的控制保网柜内开关路数选择相应的控制模块。
1、特点功能齐全模块化结构操作简便有完备的接口抗震动、抗干扰能力强体积小2、主要技术指标运行环境要求运行温度宽温型:-45℃~60℃常温型:-20℃~60℃电源:24Vdc(其他电压订货时应另行注明)功耗最大功耗:〈3W正常:〈1.5W控制输出信号接点:分闸,合闸接线方式有源输出回路电压:24VDC回路电流:24VDC〈20A状态输出信号接点:分闸状态,合闸状态,接地状态远程状态,就地状态,闭锁状态接线方式无源接点信号输入信号接点:分闸状态,合闸状态,接地状态合闸输入,分闸输入,闭锁输入解锁输入,灯测试输入接线方式:无源接点3、主要功能●控制开关分闸、合闸功能●控制开关闭锁、解锁功能●远程、就地控制功能●开关状态指示功能●与其它继电保护装置接口功能●线路接错故障报警公司名称常州电子研究所有限公司其它产品用户分界开关控制器(CDA868)用户分界开关控制器(CDA868)产品简介◆CDA868用户分界开关控制器,也称“电力看门狗”。

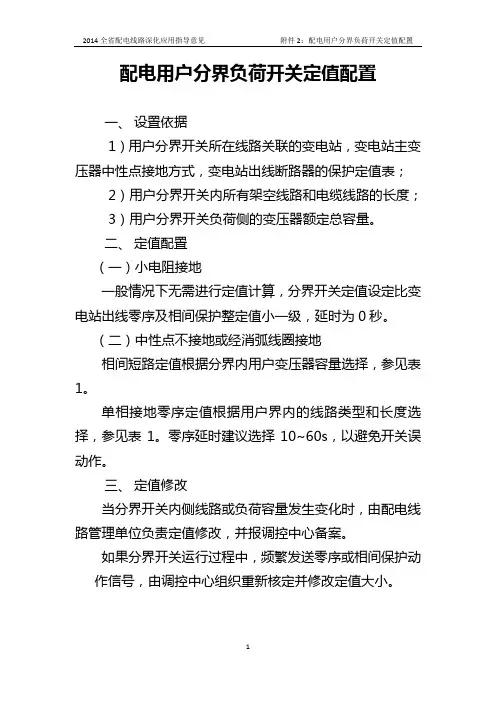

配电用户分界负荷开关定值配置
一、设置依据
1)用户分界开关所在线路关联的变电站,变电站主变压器中性点接地方式,变电站出线断路器的保护定值表;
2)用户分界开关内所有架空线路和电缆线路的长度;
3)用户分界开关负荷侧的变压器额定总容量。
二、定值配置
(一)小电阻接地
一般情况下无需进行定值计算,分界开关定值设定比变电站出线零序及相间保护整定值小一级,延时为0秒。
(二)中性点不接地或经消弧线圈接地
相间短路定值根据分界内用户变压器容量选择,参见表1。
单相接地零序定值根据用户界内的线路类型和长度选择,参见表1。
零序延时建议选择10~60s,以避免开关误动作。
三、定值修改
当分界开关内侧线路或负荷容量发生变化时,由配电线路管理单位负责定值修改,并报调控中心备案。
如果分界开关运行过程中,频繁发送零序或相间保护动作信号,由调控中心组织重新核定并修改定值大小。
表1:分界开关相间保护电流选择表
(中性点不接地或经消弧线圈接地)
表2:分界开关单相接地零序保护电流选择表(中性点不接地或经消弧线圈接地)。
10kV配电设备现场运行规程版本号[1.0]前言随着经济的飞速发展,城市建设和城市电网建设的步伐不断加快。
为满足城市建设的需要,每年城市电网中都有不少架空线下地改为电缆供电,开闭所、配电所、环网柜、分支箱、箱式变也越来越多,原有的规程已经不能满足需要。
《配电设备现场运行规程(试行)》是根据我公司的设备现状和运行管理要求编写的,目的是为了规我公司配电设备运行管理水平和提高设备的健康水平。
公司各相关部门组织有关专业管理人员和专业班组在学习和贯彻执行中发现存在问题,请及时汇报公司生产运营部进行修改、完善。
起草单位:生产运营部主要起草人:王海平、炳荣、鲁丹、吴峻恒、立宏、孟宪公、史忠明、为民、郭更、王华审核:漆炜之批准:宁本标准由供电公司生产运营部负责解释。
批准:宁审核:漆炜之编写:王海平、炳荣、鲁丹、吴峻恒立宏、孟宪公、史忠明、为民郭更、王华2003年02月12日10kV配电设备现场运行规程版本号[1.0]目录1 配电线路及设备┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄51.1 总则┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄51.2 架空线路设备的保护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄61.3 架空配电线路设备的巡视┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄71.4 架空配电线路设备的运行┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄121.4.1 架空配电线路设备的检查与维护周期┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄121.4.2 变压器和变压器台┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄131.4.3 柱上断路器和负荷开关┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄141.4.4 刀闸和熔断器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄151.4.5 防雷与接地┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄151.4.6 设备验收┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄161.5 缺陷管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄161.6 月度运行分析制度┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄171.7 季节性工作┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄181.8 事故处理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄201.9 技术管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄231.9.1 技术资料┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄231.9.2 设备标志┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄251.9.3 电压管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄261.9.4 负荷管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄261.9.5 设备评级┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄271.10 操作票填审规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄271.11 操作票统计和评议┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄29附录A 架空配电线路污秽分级标准┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄30附录B 变压器试验标准┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄31附录C 倒闸操作票格式┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄33附录D 操作票封面┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄34附录E 操作票统计评析表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄352 电力电缆┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄362.1 电缆安装敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄362.1.1 基本要求┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄362.1.2 电缆直埋敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄372.1.3 电缆在电缆沟和隧道敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄372.1.4 电缆在桥梁、排管、水底敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.2 电缆的巡查┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.2.1 电缆巡查周期表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.2.2 电缆的巡查容┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.3 电力电缆防止外力破坏┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄392.4 电缆绝缘过热和导线连接点损坏的防止┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄402.4.1 正常运行及系统短路时电缆的允许温度和载流量┄┄┄┄┄┄┄┄┄┄┄┄┄┄402.4.2 导线连接点损坏的防止┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄412.5 电缆线路的故障处理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄412.6 电缆的技术资料和备品备件管理规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄432.6.1 电缆的技术资料管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄432.6.2 备品备件管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄432.7 电缆的验收规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄442.7.1 电缆安装中的验收┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄442.7.2 电缆竣工后的验收┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄442.8 电缆的试验┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄453 开闭所、配电所、环网柜、箱式变、分支箱┄┄┄┄┄┄┄493.1 总则┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄493.2 运行和维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄493.3 验收标准┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄513.4 典型操作票┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄511 配电线路及设备1.1 总则1.1.1 配电运行工作是电业生产中的一个重要环节,工作中应贯彻“安全第一,预防为主”的方针。

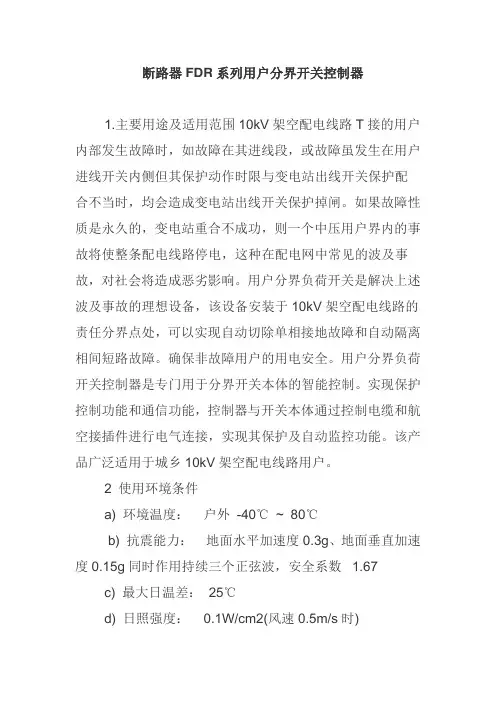

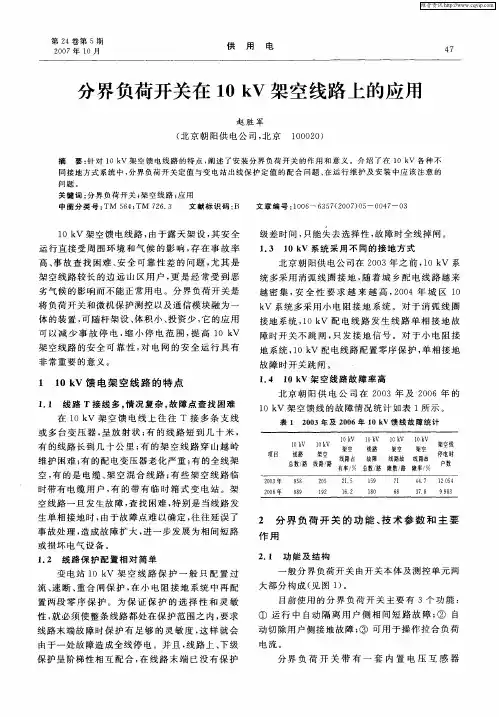

断路器FDR系列用户分界开关控制器1.主要用途及适用范围10kV架空配电线路T接的用户内部发生故障时,如故障在其进线段,或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时,均会造成变电站出线开关保护掉闸。
如果故障性质是永久的,变电站重合不成功,则一个中压用户界内的事故将使整条配电线路停电,这种在配电网中常见的波及事故,对社会将造成恶劣影响。
用户分界负荷开关是解决上述波及事故的理想设备,该设备安装于10kV架空配电线路的责任分界点处,可以实现自动切除单相接地故障和自动隔离相间短路故障。
确保非故障用户的用电安全。
用户分界负荷开关控制器是专门用于分界开关本体的智能控制。
实现保护控制功能和通信功能,控制器与开关本体通过控制电缆和航空接插件进行电气连接,实现其保护及自动监控功能。
该产品广泛适用于城乡10kV架空配电线路用户。
2 使用环境条件a) 环境温度:户外-40℃~ 80℃b) 抗震能力:地面水平加速度0.3g、地面垂直加速度0.15g同时作用持续三个正弦波,安全系数 1.67c) 最大日温差:25℃d) 日照强度:0.1W/cm2(风速0.5m/s时)e) 最大风速:≤25m/sf) 最大覆冰厚度:10mmg)运行环境:户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所h) 中性点接地方式:中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
3控制器的功能* LED状态指示* 分闸电流闭锁* 相间故障识别* 事件记录 * 零序保护* 实时时钟* PDA测控(FD R-13除外)* 遥控(注:PDA控制分闸后,遥控合闸无效。
)4控制器的特点* 分合闸回路采用防误动软硬件设计,并具有防跳功能;* 零序电流可以区分区内和区外故障;* 遥控分合闸采用了防止误动设计;* 参数可由编码数字开关设置或PDA设置;* 参数可由PDA读取(FDR-13除外)。
5结构特点a) 控制器为独立防水密封体,圆柱形结构,微机型的继电保护及监控装置;b) 控制器具有耐候性强、抗凝露的防护特点和体积小重量轻的结构特点;c) 通过航空接插件及多芯控制电缆与开关本体进行连接,连接可靠性好、防护等级高。
详解10kV柱上开关(隔离、负荷、断路器及熔断器)用途装于10kV架空配电线路中户外电杆上的开关,用于城郊及农村配电网中,用于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。
柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。
下面介绍的开关都是柱上隔开开关。
1、柱上开关分类按开断能力分:a.柱上隔离开关:不能关合、开断正常负荷电流,有明显断口,用于隔离线路检修b.柱上负荷开关:能关合、承载、开断装于10kV架空配电线路中户外电杆上的开关,用于城郊及农村配电网中,用于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。
柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。
下面介绍的开关都是柱上隔开开关。
1、柱上开关分类按开断能力分:a.柱上隔离开关:不能关合、开断正常负荷电流,有明显断口,用于隔离线路检修b.柱上负荷开关:能关合、承载、开断正常负荷电流(≤630A),能承载但不能开断故障电流的开关设备。
c.柱上断路器:能关合、承载、开断正常负荷电流(≤630A)以及故障电流的开关设备(≥20kA)。
d.柱上熔断器:有于分断短路电流,保护线路灭弧方式:真空灭弧,SF6灭弧,油灭弧(淘汰)绝缘方式:空气绝缘,SF6气体绝缘,复合绝缘,油绝缘(已淘汰)按所配控制器分为:a.分界型开关:内置零序互感器,具有零序保护功能,配负荷开关或断路器b.电压型负荷开关:可根据两侧线路电压变化来自动分合闸c.集中型负荷开关:不能主动开断短路电流的断路SF6绝缘气体是一种无色、无味、无毒的不易燃气体,而且具有卓越的电绝缘性和灭弧特性,密度为空气的5倍,不易泄露。
2、柱上隔离开关柱上隔离开关,又称隔离刀闸,是一种没灭弧装置的控制电器,其主要功能是隔离电源,以保证其它电气设备的安全检修,因此不允许带负荷操作。
但在一定条件下,允许接通或断开小功率电路。
是高压开关当中使用的最多也是最频繁的一个电器装置。

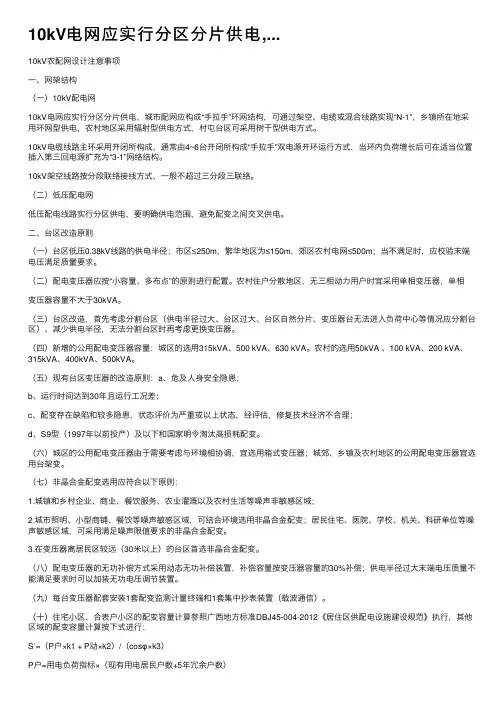

10kV电⽹应实⾏分区分⽚供电,...10kV农配⽹设计注意事项⼀、⽹架结构(⼀)10kV配电⽹10kV电⽹应实⾏分区分⽚供电,城市配⽹应构成“⼿拉⼿”环⽹结构,可通过架空、电缆或混合线路实现“N-1”,乡镇所在地采⽤环⽹型供电,农村地区采⽤辐射型供电⽅式,村屯台区可采⽤树⼲型供电⽅式。
10kV电缆线路主环采⽤开闭所构成,通常由4~6台开闭所构成“⼿拉⼿”双电源开环运⾏⽅式,当环内负荷增长后可在适当位置插⼊第三回电源扩充为“3-1”⽹络结构。
10kV架空线路按分段联络接线⽅式,⼀般不超过三分段三联络。
(⼆)低压配电⽹低压配电线路实⾏分区供电,要明确供电范围,避免配变之间交叉供电。
⼆、台区改造原则(⼀)台区低压0.38kV线路的供电半径:市区≤250m,繁华地区为≤150m,郊区农村电⽹≤500m;当不满⾜时,应校验末端电压满⾜质量要求。
(⼆)配电变压器应按“⼩容量、多布点”的原则进⾏配置。
农村住户分散地区,⽆三相动⼒⽤户时宜采⽤单相变压器,单相变压器容量不⼤于30kVA。
(三)台区改造,⾸先考虑分割台区(供电半径过⼤、台区过⼤、台区⾃然分⽚、变压器台⽆法进⼊负荷中⼼等情况应分割台区)、减少供电半径,⽆法分割台区时再考虑更换变压器。
(四)新增的公⽤配电变压器容量:城区的选⽤315kVA、500 kVA、630 kVA。
农村的选⽤50kVA 、100 kVA、200 kVA、315kVA、400kVA、500kVA。
(五)现有台区变压器的改造原则:a、危及⼈⾝安全隐患;b、运⾏时间达到30年且运⾏⼯况差;c、配变存在缺陷和较多隐患,状态评价为严重或以上状态,经评估,修复技术经济不合理;d、S9型(1997年以前投产)及以下和国家明令淘汰⾼损耗配变。
(六)城区的公⽤配电变压器由于需要考虑与环境相协调,宜选⽤箱式变压器;城郊、乡镇及农村地区的公⽤配电变压器宜选⽤台架变。
(七)⾮晶合⾦配变选⽤应符合以下原则:1.城镇和乡村企业、商业、餐饮服务、农业灌溉以及农村⽣活等噪声⾮敏感区域;2.城市照明、⼩型商铺、餐饮等噪声敏感区域,可结合环境选⽤⾮晶合⾦配变;居民住宅、医院、学校、机关、科研单位等噪声敏感区域,可采⽤满⾜噪声限值要求的⾮晶合⾦配变。
10kV电缆分接箱技术协要求一、采用并符合的技术标准GB/T16927-97 《高电压试验技术》JB/T8138-95 《电缆附件试验方法》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-90 《3~63KV交流高压负荷开关》GB11033 《额定电压26/35kV及以下电力电缆附件基本技术要求》IEC298-1990 《1~52KV交流金属封闭开关设备和控制设备》DL/593-96 《高压开关设备的共用订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》GB3906-1991 《3~35kV交流金属封闭开关设备》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB763-90 《交流高压电器在长期工作时的发热》GB2706-89 《交流高压电器动、热稳定试验方法》GB1985-89 《交流高压隔离开关和接地开关》GB3309-1991 《高压开关设备常温下的机械试验》GB7354-87 《局部放电测量》GB/T13384-92 《机电产品包装通用技术条件》二、主要技术条件2.1 环境条件2.1.1 周围空气温度最高温度: 55℃最低温度: -35℃最热月平均温度: 35℃最大日温差: 30℃2.1.2 海拔高度: ≤2000m2.1.3 最大风速: 35m/s2.1.4 环境湿度: 日平均相对湿度不大于95%月平均相对湿度不大于90%日平均水蒸汽压力值不超过2.2kPa月平均水蒸汽压力值不超过1.8kPa2.1.5 地震烈度:≤8度水平方向加速度:≤0.3g垂直方向加速度:≤0.15g水平方向和垂直方向同时作用时,安全系数为1.672.1.6 覆冰厚度: 10mm2.1.7 地面倾斜度≤32.1.8 污秽等级:Ⅲ级2.1.9 安装场所:户外。
安装地点无火灾、爆炸危险,无严重污秽,无化学腐蚀及剧烈震动。
3.2 工程条件3.2.1 系统概况a. 系统额定电压: 10kVb. 系统最高工作电压:12kVc. 系统额定电流: 630Ad. 系统额定频率: 50Hze. 系统中性点接地方式:非有效接地系统3.2.2 新建或扩建工程,基础新建。
10kV电缆分接箱技术规范书I、货物需求一览表序号项目单位工程名称物资名称型号规格技术参数数量交货期交货地点796 电缆分接箱T接式,12kV,630A,一进二出,带三相故障指示器,带电指示器1796T接式,12kV,630A,一进三出,带三相故障指示器,带电指示器1T接式,12kV,630A,一进四出,带三相故障指示器,带电指示器II、技术规范书1 范围本技术规范规定了10kV电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司所需的10kV电缆分接箱。
本技术规范提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时,按较高标准执行。
2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准,在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款,供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文,通过引用而构成为本技术条件的条文。
所有标准都会被修订,当这些标准修订后,使用本标准者应引用下列标准最新版本的有关条文。
GB 311.1 高压输变电设备的绝缘配合GB 1984 高压交流断路器GB 1408.1 固体绝缘材料工频电气强度的试验方法GB 3804 3.6kV~40.5kV高压交流负荷开关GB 3906 3.6kV~40.5kV交流金属封闭开关设备和控制设备GB 4208 外壳防护等级GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 402 交流高压断路器订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 615 交流高压断路器参数选用导则GB 3309高压开关设备常温下的机械试验GB 11033.3额定电压26/35kV及以下电力电缆附件基本技术要求江苏省电力公司苏电生[2002]320号《电力设备交接和预防性试验规程》江苏省电力公司《10kV配电设备技术规范》3 使用环境条件3.1 海拔高度 1000 m3.2 最高环境温度 + 40 ℃3.3 最低环境温度 -25 ℃3.4 日照强度 0.1W/cm2(风速:0.5m/s)3.5 最大日温差 25K3.6 户内相对湿度:日平均值≤95%,月平均值≤90%3.7 最大风速 35m/s(注:风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力水平加速度0.2g;垂直加速度0.1g同时作用。
在具有一定负荷密度的城市中压配电网中的地位越来越重要。
高层建筑和大型公共建筑的不断涌现使城市功能越来越趋向完善和复杂化,电力用户对配电网的可靠性及灵活性提岀了更高的要求。
建好10 kV开闭所,对构建10 kV城镇配电网主网架,提高配电网的供电能力,有着举足轻重的作用。
1.10kV开闭所的功能10kV开闭所是变电所10kV母线的延伸,由变电所送出较大容量的馈线至开闭所,再由10kV开闭所按用户需要送出馈线至用户。
10kV开闭所接受和重新分配10 kV出线,减少高压变电所的10kV出线间隔和岀线走廊,可用作配电线路间的联络枢纽,还可为重要用户提供双电源。
此外,配电网中10 kV开闭所的合理设置,可以加强对配电网的控制,提高配电网运行及调度的灵活性,从而大大提高整个配电网供电的可靠性。
有了一定数量的开闭所,可实现对配电网的优化调度,部分城网设备检修时,可以进行运行方式的调整,做到设备检修时用户不停电;当设备发生故障时,开闭所可发挥其操作灵活的优势,迅速隔离故障单元,减小停电范围。
2.10kV开闭所的设置原则由于10kV开闭所能加强对配电网的控制,提高配电网供电的灵活性和可靠性,因此在重要用户附近或电网联络部位应设立10kV开闭所。
由于10kV开闭所具有变电所1OkV母线延伸的功能,对电能进行二次分配,为周边用户提供电源,因此在用户比较集中的地区,如大型住宅小区、高层建筑区、商业中心区、工业园区等地,应设置10kV开闭所。
由于10kV开闭所内有大量的10kV开关柜等中压设备,这些设备对环境的要求比较高,为了便于管理,要求10kV开闭所设置在通道顺畅、巡视检修方便、电缆进出方便的位置。
一般情况下要求10kV开闭所设置在单独的建筑物中,或附设在建筑物一楼的裙房中,尽量不要把10kV开闭所设置在大楼地下室内。
室外环网柜或电缆分接箱与室内的开闭所相比,具有体积小、占地面积小、设置比较灵活等优点,一般可设置在绿地或绿化带上。

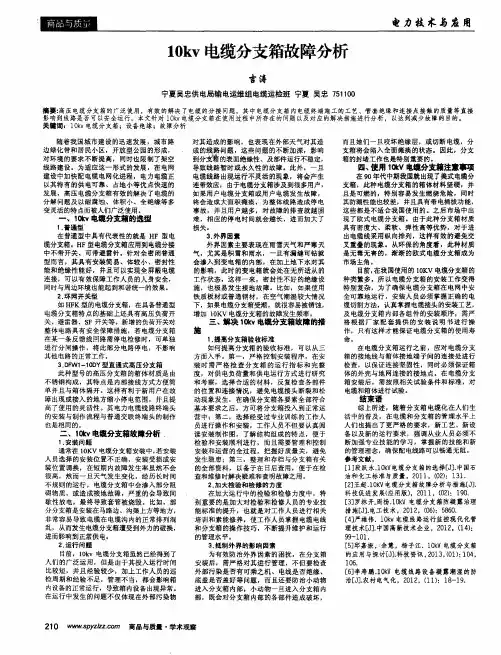

10kV电缆分接箱的应用与探讨摘要:由各种电缆接扦件构成的电缆分接箱,是城市电网电缆化所需的配套设备.这一领域我国正在起步,目前电缆分接箱和接扦件的研究和开发工作尚处于滞后状态.所以本文从运行中的10kV电缆分接箱的主要组成部分,选型等方面进行探讨,就如何以合理的运行方式使电缆分接箱安全应用关键字: 10kV电缆分接箱应用与探讨引言在城市化建设中,电力电缆正以其特有的占地小、相对安全、供电可靠等诸多优点飞速发展,高压电缆分支箱作为配电的重要配套设备,有效解决了电缆分接问题及以全绝缘、全密封、耐腐蚀、免维护、体积小、结构紧凑、安装组合灵活多变、环境美化的特点[1]而被广泛使用。
高压分支箱连接电缆终端的施工工艺、连接点接触质量,分支箱本体连接套管的绝缘等因素,直接关系到线路的安全运行。
1.10kV户外电缆分支箱结构特性1.1 10kV户外电缆分支箱的类别:1.1.2采用热缩材料为主材的电缆分支箱;1.1.3采用橡塑材料为主材的电缆分支箱;1.1.4采用三元乙丙橡胶(EPDhD为主材的电缆分支箱;1.1.5采用带电可拔插式电缆接头为主材的电缆分支箱;1.1.6采用硅橡胶为主材的电缆分支箱;1.1.7采用带SF6负荷开关分断的电缆分支箱。
2.提高电缆分接箱运行可靠性的改进措施:2.1电缆分接箱应根据线路区域供电运行方式及地理条件、供电负荷量、供电可靠性及经济因素等综合考虑后进行合理配置。
尽可能采用:开关站(开闭所) 负荷中心用户(或环网开关型分接箱)电缆分接箱各分支用户。
2.2尽可能减少室外电缆分接箱。
从现行的电缆分接箱运行状况分来看,因设备的制造质量,材质及地理环境等多方面因素,长期在户外运行的部分分接箱锈蚀已比较严重,给安全可靠的供电带来较大的事故隐患。
尽可能充分利用中心大用户的室内配电室及永久性设施,安装相应的室内配电设施及开关设备,从中心用户向周边中小用户进行电能分配。
确实无条件的,其末端用户台数尽可能控制在3~5台,提高设备的使用率,减少维护费用,提高运行方式的灵活性、可操作性。
配电网10kV开关柜、户外环网箱、电缆分接箱技术规范前言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求,科学地建立健全中山供电局的标准体系,指导和规范本企业配电运行管理的工作,实现配电运行管理标准化、科学化、现代化,加速技术进步和提高企业经济效益,特制定本规范。
本规范执行国家和行业有关法律、法规、规程和规范,执行南方电网公司、广东电网公司的有关文件精神,并结合中山供电局的实际而制定。
本规范由中山供电局生技部负责解释。
1、应遵循标准规范中所有设备及其备品备件,除本规范中规定的技术参数和要求外,均应遵循最新版本的国家标准(GB)、电力行业标准(DL)和国际单位制(SI)。
如果供方有自已的标准或规范,应提供标准代号及其有关内容,并须经需方同意后方可采用,但原则上采用更高要求的标准。
现行标准如下:GB 16926-1997 《交流高压负荷开关—熔断器组合电器》GB 3804-2004 《3.6kV~40.5kV高压交流负荷开关》GB 3906-1991 《3-35kV交流金属封闭开关设备》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》IEC 420:1990 《高压交流负荷开关—熔断器的组合电器》DL/T 593-1996 《高压开关设备的共用订货技术导则》IEC 298-1990 《1kV以上52kV及以下交流金属封闭开关设备和控制设备》DL/T 404-1997 《户内交流高压开关柜订货技术条件》DL/T791-2001 《户内交流充气式开关柜选用导则》GB1984-2003 《高压交流断路器》2. 环境及系统条件2.1环境条件2.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度: 30℃最低温度: -10℃最大日温差: 25K2.1.2 海拔高度: ≤1000m2.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.1.4 地震烈度:7度2.1.5 污秽等级:Ⅲ级2.1.6安装场所:户内、户外2.2系统条件2.2.1 系统电压:10kV2.2.2系统频率:50Hz2.2.3系统中性点接地方式:不接地、消弧线圈接地。

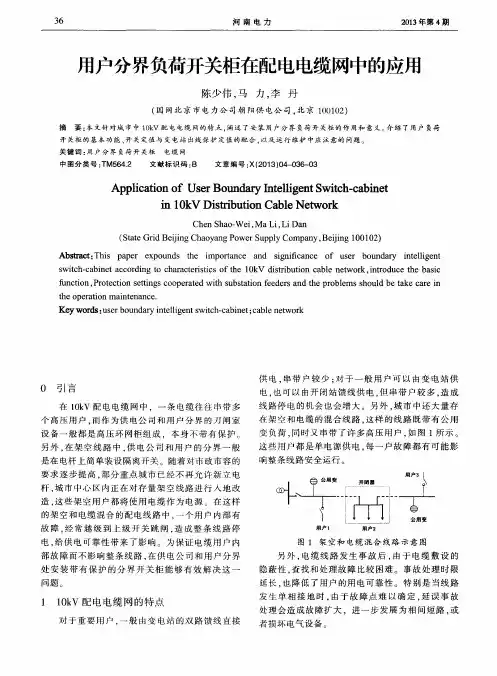

配网架空入地工程 1 / 15 10kV电缆线路用户分界负荷开关箱 (Q/GDW 02 1 2331—2010) 1. 适用范围 本技术条件适用于 工程10kV电缆线路用户分界负荷开关箱的通用招标订货,是相关设备通用订货合同的技术条款。
