压铸机常见的故障及排除故障

热式压铸机常见故障及排除

由于热式压铸机是在高温、高压、高速下工作，工作条件较为恶劣，在连续长时间工作后，难免会出现故障，如异响、动作不平稳、甚至机器停在某一位置不动、循环进行不下去。这些故障情况一旦出现，操作者就应引起高度重视，仔细观察，判断故障发生部位及可能之原因，及时排除故障，以保证正常生产。对于一般PLC控制的压铸机，由于没有故障揭示，只能根据故障前后出现的现象、PLC控制程序所需的条件来判断，排除故障的难度较大一些；对于PC控制的压铸机，由于具有较丰富的自诊断功能，即故障揭示及监控报警功能，正常情况下，报警与所监控的部位有关，比较容易诊断处理。总之，压铸机一旦出现故障，都需要操作者或维修者及时进行综合分析，查找原因，予以排除。

压铸机常见故障为：动作不灵、无动作、无压力、动作失误等，排除这些故障的关键在于区分它是属于电气、液压还是机械故障，而掌握压铸机的结构和工作原理以及每个动作相关的输入、输出条件，压铸机液压系统工作原理以及压力、速度调整方法是排除故障的基础。任何不正常的声响、紧固件松动、零件变形、不正常的移位都需要及时检查维修。下面重点分析、介绍热式压铸机常见的10种故障现象的可能原因及排除。

1 不能锁模或锁模一段后自停，不能锁到位，能开模

可能的原因及排除

(1)锁模条件被破坏

①前或后安全门未关

排除：关门或检查安全门吉掣是否压到位?是否有信号输出或吉掣损坏?

②锁模油阀无动作

排除：a.检查各输出点是否有信号输出或接线是否松脱?

b.检查锁模油路中相关油阀，如：锁模油阀、比例阀、方向阀等是否卡死或电磁铁线圈是否损坏?

c.输出压力、流量(速度)是否正常?

③顶针未回原位

排除：检查顶出行程调整是否过大，感应不到?近接开关是否无信号或损坏?顶针油路中相关油阀动作不灵或卡死?

④机械手未回原位

压铸机常见故障与排除

1、 油泵电机不能启动

电源及线路故障

润滑异常

溢流阀压力过高

溢流阀未卸荷

油位过低

吸油管路堵塞

2、 泵不排油，压力不足

油泵转向不对

油泵故障

泵吸油口漏气或堵塞 溢流阀失灵

液压管路泄漏

液压油过稀

油缸等泄漏

3、 油泵噪声过大

吸油管路堵塞

吸油管路漏气

压力超高

油泵故障

4、 液压油温长升过高

溢流时间长

冷却水不足

热交换器水路垢

油粘度低 液压管路内漏

油箱油位过低

检修有关线路

检查润滑压力/液面

调整压力

检修溢流阀及电气线路 向油箱吸油过滤器及管路 清洗吸油过滤器及管路

调整接线 检修油泵 检修吸油管密圭寸 检修溢流阀 检修管路及液压阀 更换油或调节油温 检修电气线路

清洗吸油过滤器及管路 检修吸油管路密封 检修有关压力控制阀 检修或更换油泵

调整卸荷时间

增大水流量或降低水温

清洗水垢

换油

检修有关部位

加油

5、不能联动或不进行下一动作

未复原位，限位开关未动作

手动复位，检查限位开关动件及固定情况

控制线路失灵 检修电气线路

检修或更换

见第二项排除方法

检修有关部份

6、蓄能器压力波动过大

充液单向阀失灵阀未换向

油压不足

机械故障

检修单向阀

压射蓄能器的油压降太快 检修有关管路及阀的内漏

11、 开合模起始冲击大

快压射管路泄漏

7、快压射速度调不高

蓄能

快压射阀未开足或卡住 快排阀固障

充N2压力过低或过高

机械故障（油缸压射头等）

电控线路故障 检修管路及阀

检修系统压力

检修快压射阀

检修快排阀

调整充N2压力

检修

检修有关线路

&压射后无增压

增压控制阀故障

电控线路故障

蓄能器油压过低

蓄能器充N2压力过低或过高

增压机构故障 检修

检修有关线路

调节压力

调整充N2压力

检修

9、增压保压时间短

压射缸内漏 检修活塞密封

增压器部份密封不良 检修有关部份

10、 压射头回程身动前移

压射缸中有气体 可反复动作几次

压铸喷雾机维护保养及常见故障排除⽅法

压铸喷雾机维护保养及常见故障排除⽅法

压铸喷雾机是由鑫台铭最新研发的⼀整套压铸⾃动化液压切边设备。压铸周边⾃动化设备主要产品包括：压铸取件机、压铸给汤机、压铸喷雾机、输送带、机器⼈取件，输送，油压后处理⼀体线、油压切边机设备等。现把压铸喷雾机主要维护保养及常见故障排除⽅法介绍⼀下：1、压铸喷雾机维护保养：

喷雾机第⼀次使⽤前必须检查机器的所有安全保护功能，以防因连线不当致使保护功能失效。新机使⽤时必须对供应⽓管道、离型剂供应管道做仔细的清理，以防⽌所附杂质损坏⽓动元件及密封件、降低设备使⽤寿命。请勿将⼿动（低速速度）设定过快，易损坏缓冲器。保持喷雾中间限的完好，此开关失效时会使喷雾机失去缓冲功能。在喷雾机通⽓时,⼈员应离开喷雾机的运动范围,以防⽌意外动作造成伤害。2、压铸喷雾机常见故障排除⽅法：

喷雾启动故障：压铸机未在开模限位置，喷雾机信号启动：

操作盒上“喷雾启动”开关短路

操作⼯误动作

信号线连线松脱“开模限”继电器未动作

压铸机开模限信号故障

喷雾启动故障：压铸机开关未开⾄⾃动，喷雾机即启动

操作盒“喷雾启动”开关短路

压铸机未选择⾃动

操作盒⼯误动作

信号线连线松脱“压铸机⾃动”继电器未动作

压铸机⾃动开关损坏

喷雾横进故障：横进动作8秒，仍在后定位限

横进电磁阀故障：PLC输出点故障：

喷雾机连线故障：

喷雾机的电器控制系统：

电器系统采⽤PLC控制，将复杂的动作控制简单化，便于使⽤和维护。PLC电源采⽤AC110V，具有较⾼的安全性，动作电磁阀电源为AC110V（新型机为适应市场需要改为DC24V），该机的电器元件采⽤具有较⾼可靠性的进⼝件，故障率低，使⽤寿命长。电器系统资料见给汤机说明书部分。

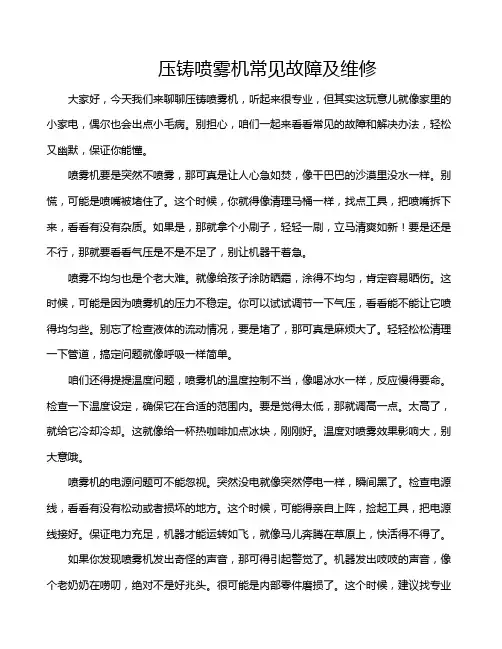

压铸喷雾机常见故障及维修

大家好，今天我们来聊聊压铸喷雾机，听起来很专业，但其实这玩意儿就像家里的小家电，偶尔也会出点小毛病。别担心，咱们一起来看看常见的故障和解决办法，轻松又幽默，保证你能懂。

喷雾机要是突然不喷雾，那可真是让人心急如焚，像干巴巴的沙漠里没水一样。别慌，可能是喷嘴被堵住了。这个时候，你就得像清理马桶一样，找点工具，把喷嘴拆下来，看看有没有杂质。如果是，那就拿个小刷子，轻轻一刷，立马清爽如新！要是还是不行，那就要看看气压是不是不足了，别让机器干着急。

喷雾不均匀也是个老大难。就像给孩子涂防晒霜，涂得不均匀，肯定容易晒伤。这时候，可能是因为喷雾机的压力不稳定。你可以试试调节一下气压，看看能不能让它喷得均匀些。别忘了检查液体的流动情况，要是堵了，那可真是麻烦大了。轻轻松松清理一下管道，搞定问题就像呼吸一样简单。

咱们还得提提温度问题，喷雾机的温度控制不当，像喝冰水一样，反应慢得要命。检查一下温度设定，确保它在合适的范围内。要是觉得太低，那就调高一点。太高了，就给它冷却冷却。这就像给一杯热咖啡加点冰块，刚刚好。温度对喷雾效果影响大，别大意哦。

喷雾机的电源问题可不能忽视。突然没电就像突然停电一样，瞬间黑了。检查电源线，看看有没有松动或者损坏的地方。这个时候，可能得亲自上阵，捡起工具，把电源线接好。保证电力充足，机器才能运转如飞，就像马儿奔腾在草原上，快活得不得了。

如果你发现喷雾机发出奇怪的声音，那可得引起警觉了。机器发出吱吱的声音，像个老奶奶在唠叨，绝对不是好兆头。很可能是内部零件磨损了。这个时候，建议找专业

维修人员来处理，别自己瞎折腾。要是自己动手，就像给汽车换轮胎，得小心翼翼，确保一切都正常。

定期保养也很重要，想让喷雾机长命百岁，得像养宠物一样用心。清洗喷嘴，检查各个连接处，定期加点润滑油，确保它顺畅运行。就像给车子加油，不能让它干跑，免得一不小心就抛锚在路上。

压铸喷雾机虽然有点小脾气，但只要你多上心，解决问题其实不难。就像一杯咖啡，有时需要加点糖，有时得加点奶，调到你最喜欢的口味。掌握这些小窍门，你就能轻松应对各种故障，让喷雾机时刻保持最佳状态，工作效率也能提高。
