南充市区上中坝嘉陵江大桥江东岸连续箱梁施工方案一、工程简介南充市区上中坝嘉陵江大桥高坪岸段为连续现浇预应力箱梁,此段箱梁在弯道上，设计有超高段，现浇段箱梁桩号起点为K1+679.333，终点桩号为K1+857。
733。
设计桥跨为4×25+28+2×25米，箱梁设计为预应力构件,设计混凝土标号为C40混凝土，混凝土方量为2077。
8立方米,施工全部采用满堂支架和栈桥搭架现浇。
二、支架搭设1、支架说明对25米跨的连续箱梁满堂支架采用20号混凝土作为支架基础垫石，采用φ48。
5×3。
5mm钢管作为支架，钢管上面放置L=50厘米长的可调接顶托,顶托上放15×12平方厘米的方木，方木上放φ48。
5×3.5mm钢管做为背销,背销上面开始安装竹胶板作为底模，在底模安装好后，进行预压,验收，验收合格才能进行钢筋和混凝土工作;对跨越江东大道的28米跨，因考虑通车要求，在公路上设一个10米宽的通道，作为车辆通行用，对车辆通道采用型钢搭设支架,在满足受力要求后进行箱梁混凝土浇注。
2、支架基础处理a、测量放样：在地面测量放样出支架位置，箱梁结构形式在地面划分出支架的大致结构，对支架外位置，多放样出一米。
b、场地平整和碾压：在支架基础位置，采用装载机和人工进行场地平整，并用水准仪进行校平，因此段位置地势不平整，前段50米地处河床和堤坝上,第5跨在江东大道上，所以对河床和岸上土质部分的支架基础，采用装载机进行平整，并进行60厘米厚砂砾石换填后进行碾压和浇注垫石混凝土，在垫石旁边开挖排水沟,排水沟尺寸为40×15平方厘米，并用3厘米厚的砂浆进行抹面；对河堤和江东大道上的支架基础，进行另外处理.c、混凝土垫石:因河床和岸上土质部分的支架基础较软，在进行50厘米砂砾石换填后,再采用上面浇筑混凝土垫石，混凝土垫石采用满铺C20砼基础，垫石厚度为20厘米，垫石边缘宽度超过箱梁结构投影宽度50厘米；对堤坝上支架基础，因河堤边坡上面砌有混凝土预制块，在支架位置，在预制块用凿子凿一个台阶，台阶尺寸为11×11平方厘米，但不清楚预制块下面的回填土情况如何，为保证支架能满足施工要求,采取支架加密进行基础加固；对江东大道上支架，基础不作处理，直接在路面上放置钢板和钢管。

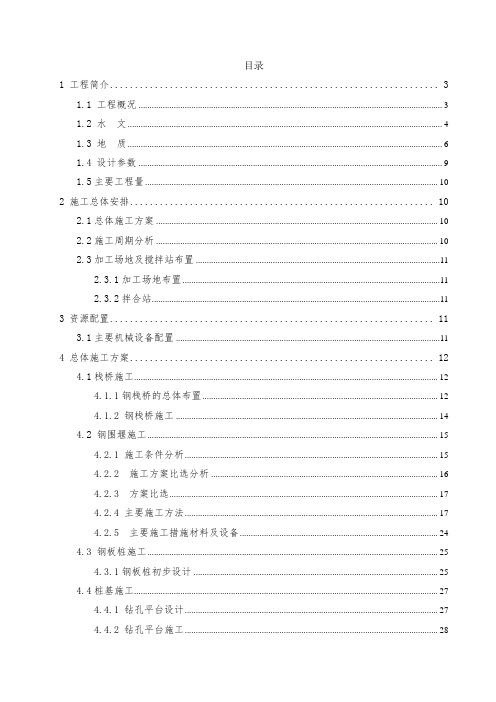

目录1 工程简介 (3)1.1 工程概况 (3)1.2 水文 (4)1.3 地质 (6)1.4 设计参数 (9)1.5主要工程量 (10)2 施工总体安排 (10)2.1总体施工方案 (10)2.2施工周期分析 (10)2.3加工场地及搅拌站布置 (11)2.3.1加工场地布置 (11)2.3.2拌合站 (11)3 资源配置 (11)3.1主要机械设备配置 (11)4 总体施工方案 (12)4.1栈桥施工 (12)4.1.1钢栈桥的总体布置 (12)4.1.2 钢栈桥施工 (14)4.2 钢围堰施工 (15)4.2.1 施工条件分析 (15)4.2.2 施工方案比选分析 (16)4.2.3 方案比选 (17)4.2.4 主要施工方法 (17)4.2.5 主要施工措施材料及设备 (24)4.3 钢板桩施工 (25)4.3.1钢板桩初步设计 (25)4.4桩基施工 (27)4.4.1 钻孔平台设计 (27)4.4.2 钻孔平台施工 (28)4.4.3 钢护筒沉放 (29)4.4.4 成孔施工 (31)4.5 承台施工 (31)4.6 墩身施工 (31)4.6.1脚手架搭设 (31)4.6.2墩身钢筋绑扎 (32)4.6.3墩身模板安装 (32)4.6.4混凝土的浇筑 (32)4.6.5混凝土的养护及拆模 (32)4.7 上部连续梁施工 (32)4.7.1 施工顺序 (32)4.7.2上部结构施工注意事项 (32)4.8 简支T梁施工 (33)新建铁路嘉陵江特大桥施工方案（南充化学工业园区铁路专用线）1 工程简介1.1 工程概况嘉陵江特大桥是南充化学工业园区铁路专用线的组成部分，是线路控制性工程。
桥梁东起DK16+695.51，西至DK18+147.93，全长 1.452Km。
桥梁主体结构为1×32m+（84.7+160+84.7）m连续钢构+(40+3*48+40)m连续梁+26×32m简支梁结构。
（建筑工程管理）嘉陵江特大桥就地制作沉井施工组织设计路桥建设兰渝铁路工程嘉陵江特大桥就地制作沉井分部工程施工组织设计路桥建设兰渝铁路工程LYS-11标项目经理部一分部二OO九年十月目录第一部分施工组织设计文字11. 编制依据及原则11.1 编制依据11.2 编制原则12.工程概况22.1工程简介22.2 自然地理特征23.施工总体部署53.1大临工程部署及总体设计53.2 施工任务划分及人员安排54. 沉井施工方案、施工方法84.1 施工流程84.2 筑岛施工84.3 沉井施工84.4 桥梁平面高程控制175. 质量保证体系及措施195.1 质量管理机构195.2质量保证体系框图205.3 主要人员职责215.4 质量保证措施236. 施工环保、水土保持措施276.1 环境保护和水土保持目标276.2 建立健全环保、水保管理组织机构与保证体系276.3 环境保护管理制度286.4 施工环保措施296.5 施工水土保持措施307.安全生产目标及保证措施317.1 安全生产目标317.2 安全保证体系317.3 安全保证措施337.4 建立安全岗位责任制357.5 安全生产检查制度368.冬季、雨季施工措施398.1混凝土冬季施工内容及保证措施398.2 冬季施工安全保证措施438.3 混凝土雨季施工内容及保证措施448.4 雨季安全措施448.5 冬雨季施工保证措施459.文明施工469.1 文明施工目标469.2 文明施工措施4610. 主要施工机械设备、试验、质量检测设备配备5011. 主要材料供应计划5111.1 材料供应计划5111.2 原材料检验流程5111.3 材料供应保证措施5211.4主要材料使用控制52第二部分施工组织设计表格53第一部分施工组织设计文字1.编制依据及原则1.1编制依据⑴中华人民共和国、铁道部、地方政府的法律法规及有关政策；⑵中华人民共和国、铁道部现行的行业标准、规范；⑶兰渝铁路有限责任公司发布的《新建兰州至重庆铁路广元（不含）至重庆（不含）段土建工程施工总价承包招标文件》；⑷中铁第二勘探设计院有限公司设计的新建兰州至重庆铁路广元（不含）至重庆（不含）段土建工程关于嘉陵江双线大桥施工用图、兰渝施桥参考图等；⑸新建兰州至重庆铁路初步设计文件和施工图纸；⑹现行有关的标准、规范、规程、指南等；⑺兰渝公司《兰渝铁路建设管理办法》施工组织设计编制管理办法；⑻根据施工承包合同,兰渝公司《广元-重庆段指导性施工组织设计》；⑼路桥建设LYS-11标标段实施性施工组织设计；⑽现场调查的相关资料。
大跨度连续刚构桥合龙段施工控制方案的探讨1.工程概况嘉陵江特大桥是南充化学工业园区铁路专用线的组成部分，是线路控制性工程。
桥梁主体结构为1×32.75m+（84.85+160+84.85）m连续刚构+（40.7+3×48+40.75）m连续梁+26×32m简支T梁结构。
合龙段长2.0m，高5.8m，腹板厚度45cm，顶板厚度45cm，底板厚度48cm，翼缘板边缘厚50cm。
合龙段混凝土标号为C55，采用三向预应力结构。
合龙段箱梁利用挂篮作为吊架施工。
2.合龙段施工流程连续梁刚构桥2#3#墩合龙顺序为先边跨后中跨，合龙段箱梁采用挂篮前移作为吊架施工，在最后一个悬灌段施工时应注意預留孔道，待悬灌完成后将挂篮走行就位并锚固好，合龙段基本施工流程如下：（1）挂篮前移（2）合龙段配重荷载施工（3）合龙段顶梁施工（4）悬臂端临时固结（5）底模、翼缘板模板安装（6）底板、腹板钢筋及预应力施工（7）内模安装（8）顶层钢筋及预应力施工（9）合龙束钢绞线张拉锁（10）混凝土浇筑（11）混凝土养护（12）张拉、压浆（13）解除悬臂端临时固结（14）挂篮拆除3.合龙施工控制3.1 合龙段浇筑温度确定及标高观测箱梁合龙段施工是整个箱梁施工重点部位，合龙时候的温度必须谨慎考虑，合龙段混凝土应在一天中温度最低的时候尽快的浇筑完成，所以一般选择在凌晨进行混凝土浇筑，并要求及时进行覆盖养生，在混凝土强度到达设计值后，进行应力张拉，这样才能尽可能减少温度和收缩产生的裂缝。
在混凝土浇筑完成强度达到设计值之后，应对每一个节段张拉完成之后取三个测量点进行标高的观察，随时记录设计高程和实测高程的偏差，并根据偏移量采取相应的措施控制桥梁线性。
3.2合龙段配重荷载及位置的确认合龙段施工之前要对两侧悬臂端部进行等效的配重预压。
配重的目的是保持浇筑的砼对墩身产生的弯矩与撤除的配重对墩身产生的弯矩一致，消除两侧悬臂的不平衡弯矩，并且能能有效避免外力变化使合龙段出现裂纹。
兰渝铁路新井口嘉陵江特大桥水中墩桩基础施工方案中铁大桥局股份有限公司重庆分公司二零一零年十月目录第一章编制范围及依据一、编制范围二、编制依据第二章工程概况一、设计概况二、工程特点三、自然特征第三章施工组织及施工进度安排一、本工程主要特点二、施工方案选定三、施工机械设备配备四、施工进度安排第四章施工方案及工艺技术方法一、施工技术方案简述二、主要施工方法及措施（一）锚锭系统布置（二）吊箱围堰设计、制造、浮运（三）定位桩施工（四）钻孔桩平台形成（五）封底（六）钻孔桩施工第一章编制范围及依据一、编制范围本段为新建铁路兰州至重庆线广元至重庆段站前工程LYS-14标新井口嘉陵江特大桥82#水中墩桩基础施工。
二、编制依据新建兰州至重庆铁路兰州东至夏官营、广元至重庆段土建工程和兰州东至重庆铺架工程LYS-14标段施工总价承包招标文件、招标图纸及补遗（答疑）书等。
国家及相关部委颁布的法律、法规和铁道部颁布的现行设计规范、施工规范、铁路工程质量验收标准及其它有关文件资料。
工地现场调查、采集、咨询所获取的资料。
拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果，及历年来在类似铁路工程施工中积累的施工经验。
新建兰州至重庆铁路修改初步设计文件和图纸。
第二章工程概况一、设计概况兰渝铁路新井口嘉陵江特大桥中心里程为DK943+905.8,全长3440.77m，其中跨江主桥为四线桥，主桥上部为84＋152＋76m连续刚构，下部基础为钻孔桩及承台基础，墩身均为空心墩。
82#墩桩基按行列式布置，桩径2.5m，32根桩，桩长为34m。
承台为圆端形，外端尺寸为56.5*21.2*6m。
二、工程特点嘉陵江水流湍急，水位随季节及天气变化较大，新井口嘉陵江特大桥桥址处汛期水深近47m，枯水季节约24～30m，枯水季节仅（施工期）6个月，主桥水中墩施工工期压力较大。
桥址处河床覆盖层较薄，大部分基岩裸露，临时栈桥及施工平台施工困难，进度缓慢。

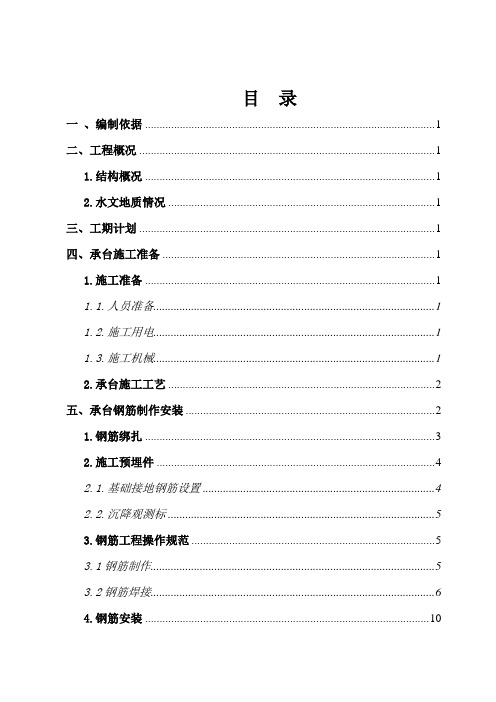

目录一、编制依据 (1)二、工程概况 (1)1.结构概况 (1)2.水文地质情况 (1)三、工期计划 (1)四、承台施工准备 (1)1.施工准备 (1)1.1.人员准备 (1)1.2.施工用电 (1)1.3.施工机械 (1)2.承台施工工艺 (2)五、承台钢筋制作安装 (2)1.钢筋绑扎 (3)2.施工预埋件 (4)2.1.基础接地钢筋设置 (4)2.2.沉降观测标 (5)3.钢筋工程操作规范 (5)3.1钢筋制作 (5)3.2钢筋焊接 (6)4.钢筋安装 (10)5.钢筋质量要求 (11)六、模板安装 (12)1.模板安装 (12)2.模板调试 (12)3.模板质量要求 (12)七、承台混凝土施工 (13)1.大体积混凝土的基本特点 (13)2.大体积混凝土施工措施 (15)3.承台混凝土运输 (16)4.承台混凝土浇筑 (16)5．承台混凝土捣固 (16)6.混凝土养护 (17)7.模板拆除 (17)8.基坑回填 (18)9.质量要求 (18)10.冬季施工措施 (18)八、安全质量保证措施 (22)1.钢筋工程安全措施 (22)2.承台混凝土质量保证措施 (23)3.施工现场安全控制措施 (24)4.施工现场机械安全控制措施 (26)九、文明施工措施 (27)十、施工环保、水土保持措施 (28)1.思想教育和制度保证措施 (28)2.水土保持措施 (28)3.防止噪音污染措施 (29)4.防止水污染措施 (29)5.维护生态平衡系统，避免人为恶化环境措施 (29)6.地表植被的保护 (29)7.生产生活垃圾处理及油料管理 (30)8.生态环境保护措施 (30)一、编制依据1、《铁路桥涵工程施工质量检验标准TB10415-2003/J286-2004》。
